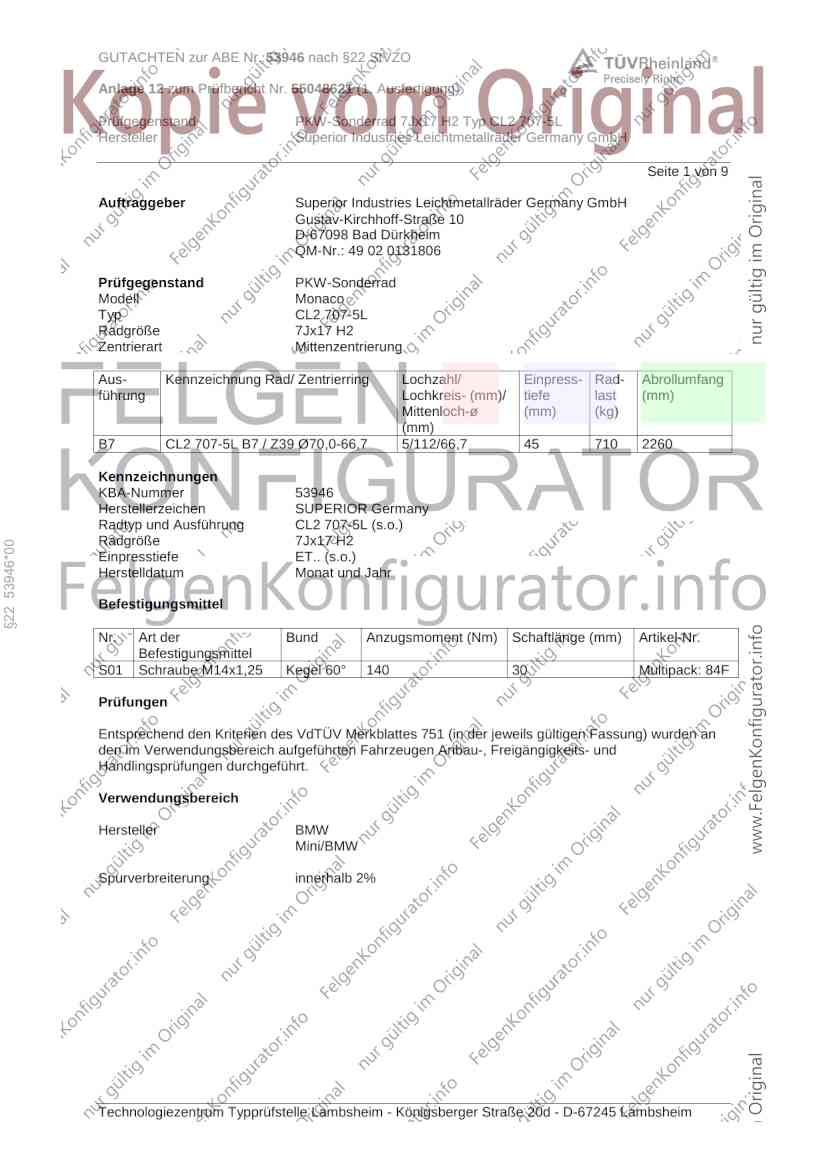

GUTACHTEN zur ABE Nr. 53946 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55048621 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ CL2 707-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 9
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell Monaco
Typ CL2 707-5L
Radgröße 7Jx17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B7 CL2 707-5L B7 / Z39 Ø70,0-66,7 5/112/66,7 45 710 2260
Kennzeichnungen
KBA-Nummer 53946
Herstellerzeichen SUPERIOR Germany
Radtyp und Ausführung CL2 707-5L (s.o.)
Radgröße 7Jx17 H2
§22 53946*00
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,25 Kegel 60° 140 30 Multipack: 84F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53946 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55048621 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ CL2 707-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 80-110 205/50R17 A01 A12 K2b A19 A57 A99
F1H 80-110 215/50R17 A01 A12 K2b B03 B10 Flh
e1*2007/46*2018*.. 80-110 225/45R17 A01 A12 K2b V00 V17 S01
80-140 195/55R17 A33 M+S
80-140 205/50R17 A01 A12 K2b M+S
80-140 215/50R17 A01 A12 K2b M+S
80-140 225/45R17 A01 A12 K2b M+S
BMW 225xe Active 100 195/55R17 A31 M+S T92 A19 A56 A99
Tourer Hybrid 100 205/50R17 A01 A91 K2b M+S Flh S01
UKL-L, F2AT 100 205/55R17 A01 A91 K2b M+S
e1*2007/46* 100 215/50R17 A01 A12 K2b M+S
0371*21-..; 100 215/55R17 A01 A12 K2b M+S
e1*2007/46*1675*.. 100 225/50R17 A01 A12 K1a K2a K2b M+S
BMW 2er Active 70-141 205/50R17 A01 A91 K2b A19 A57 A99
Tourer 70-141 205/55R17 A01 A91 K2b Flh V00 V17
UKL-L, F2AT 70-141 215/50R17 A01 A12 K2b S01
e1*2007/46* 70-141 215/55R17 A01 A12 K2b
0371*13-..; 70-141 225/50R17 A01 A12 K1a K2a K2b
§22 53946*00
e1*2007/46*1675*.. 70-141 235/50R17 A01 A12 K1c K2c K8d
70-170 195/55R17 A31 M+S
70-170 205/50R17 A01 A91 K2b M+S
70-170 205/55R17 A01 A91 K2b M+S
70-170 215/50R17 A01 A12 K2b M+S
70-170 215/55R17 A01 A12 K2b M+S
70-170 225/50R17 A01 A12 K1a K2a K2b M+S
BMW 2er Gran Coupe 85-110 205/50R17 A01 A12 K2b A19 A57 A99
F2GC 85-110 215/50R17 A01 A12 K2b B03 B10 Lim
e1*2007/46*2064*.. 85-110 225/45R17 A01 A12 K2b V00 V17 S01
85-140 195/55R17 A33 M+S
85-140 205/50R17 A01 A12 K2b M+S
85-140 215/50R17 A01 A12 K2b M+S
85-140 225/45R17 A01 A12 K2b M+S
BMW 2er Gran Tourer 70-110 205/50R17 A01 A91 K2b T89 T93 A19 A57 A99
UKL-L, F2GT 70-110 205/55R17 A01 A91 K2b V00 V17 Ver
e1*2007/46* 70-110 215/50R17 A01 A12 K2b S01
0371*18-..; 70-110 215/55R17 A01 A12 K2b
e1*2007/46*1677*.. 70-110 225/50R17 A01 A12 K1a K2a K2b
70-110 235/50R17 A01 A12 K1c K2c K8d
70-141 195/55R17 A31 M+S T88 T92
70-141 205/50R17 A01 A91 K2b M+S T89 T93
70-141 205/55R17 A01 A91 K2b M+S
70-141 215/50R17 A01 A12 K2b M+S
70-141 215/55R17 A01 A12 K2b M+S
70-141 225/50R17 A01 A12 K1a K2a K2b M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53946 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55048621 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ CL2 707-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X1 85-170 205/60R17 A13 M+S A19 A57 A99
UKL-L, F1X 85-170 215/55R17 A91 M+S B10 NoP S01
e1*2007/46* 85-170 215/60R17 A12 M+S
0371*19-..; 85-170 225/55R17 A01 A12 K2b M+S
e1*2007/46*1676*.. 85-170 235/50R17 A01 A12 K2b M+S
85-170 235/55R17 A01 A12 K2b M+S
BMW X1 Plug-in- 92 205/60R17 A13 M+S A19 A56 A99
Hybrid 92 215/55R17 A91 M+S B10 S01
F1X 92 215/60R17 A12 M+S
e1*2007/46*1676*.. 92 225/55R17 A01 A12 K2b M+S
92 235/50R17 A01 A12 K2b M+S
92 235/55R17 A01 A12 K2b M+S
BMW X2 85-170 205/60R17 A13 M+S A19 A57 A99
F2X 85-170 215/55R17 A91 M+S B10 NoP S01
e1*2007/46*1824*.. 85-170 215/60R17 A12 M+S
85-170 225/55R17 A01 A12 K2b M+S
85-170 235/50R17 A01 A12 K2b M+S
85-170 235/55R17 A01 A12 K2b M+S
BMW X2 Plug-in- 92 205/60R17 A13 M+S A19 A56 A99
§22 53946*00
Hybrid 92 215/55R17 A91 M+S B10 S01
F2X 92 215/60R17 A12 M+S
e1*2007/46*1824*.. 92 225/55R17 A01 A12 K2b M+S
92 235/50R17 A01 A12 K2b M+S
92 235/55R17 A01 A12 K2b M+S
Mini Clubman 75-110 205/50R17 A01 A31 A58 K2b A19 A99 Car
One/Cooper ,/D,/S 75-110 215/50R17 A01 A12 A58 K2b V00 V17 S01
UKL-L, FMK 75-110 225/45R17 A01 A31 A58 K2b
e1*2007/46* 75-155 195/55R17 A11 A57 M+S
0371*19-.., 75-155 205/50R17 A01 A31 A57 K2b M+S
e1*2007/46*1683*.. 75-155 215/50R17 A01 A12 A57 K2b M+S
75-155 225/45R17 A01 A31 A57 K2b M+S
Mini Cooper SE 75 (135) 195/45R17 K2b T85 A01 A12 A19
FML2E 75 (135) 205/40R17 K2b T84 A58 A99 Flh
e1*2007/46*2063*.. 75 (135) 205/45R17 K2b V17 S01
- Elektro 75 (135) 215/40R17 K1a K1b K2b K4i K6w T87
75 (135) 215/45R17 K1a K1b K2b K4i K6w
Mini Countryman 75-110 205/60R17 A11 A19 A57 A99
FMX 75-110 215/55R17 A91 KMV NoH S01
e1*2007/46*1682*.. 75-110 215/60R17 A12
75-110 225/55R17 A01 A12 K2b
75-110 235/50R17 A01 A12 K2b
75-110 235/55R17 A01 A12 K2b
75-155 205/60R17 A11 M+S
75-155 215/55R17 A91 M+S
75-155 215/60R17 A12 M+S
75-155 225/55R17 A01 A12 K2b M+S
75-155 235/50R17 A01 A12 K2b M+S
75-155 235/55R17 A01 A12 K2b M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53946 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55048621 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ CL2 707-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mini Countryman SE 92,100 205/60R17 A11 M+S A19 A56 A99
FMX 92,100 215/55R17 A91 M+S KMV S01
e1*2007/46*1682*.. 92,100 215/60R17 A12 M+S
- Hybrid 92,100 225/55R17 A01 A12 K2b M+S
92,100 235/50R17 A01 A12 K2b M+S
92,100 235/55R17 A01 A12 K2b M+S
Mini One/Cooper ,/D, 55-100 195/45R17 K2b T81 T85 A01 A12 A19
/S 55-100 205/40R17 K2b T80 T84 A58 A99 Cbo
UKL-L, FML2, FML4, 55-155 205/45R17 K2b Flh V17 S01
FMCA 55-155 215/40R17 K1a K1b K2b K4i K6w
e1*2007/46* 55-155 215/45R17 K1a K1b K2b K4i K6w
0371*10-..,
e1*2007/46*1678*..,
e1*2007/46*1679*..,
e1*2007/46*1680*..,
- 3/5-Türer / Cabrio
Allgemeine Hinweise
§22 53946*00
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53946 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55048621 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ CL2 707-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 5 von 9
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
§22 53946*00
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53946 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55048621 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ CL2 707-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 9

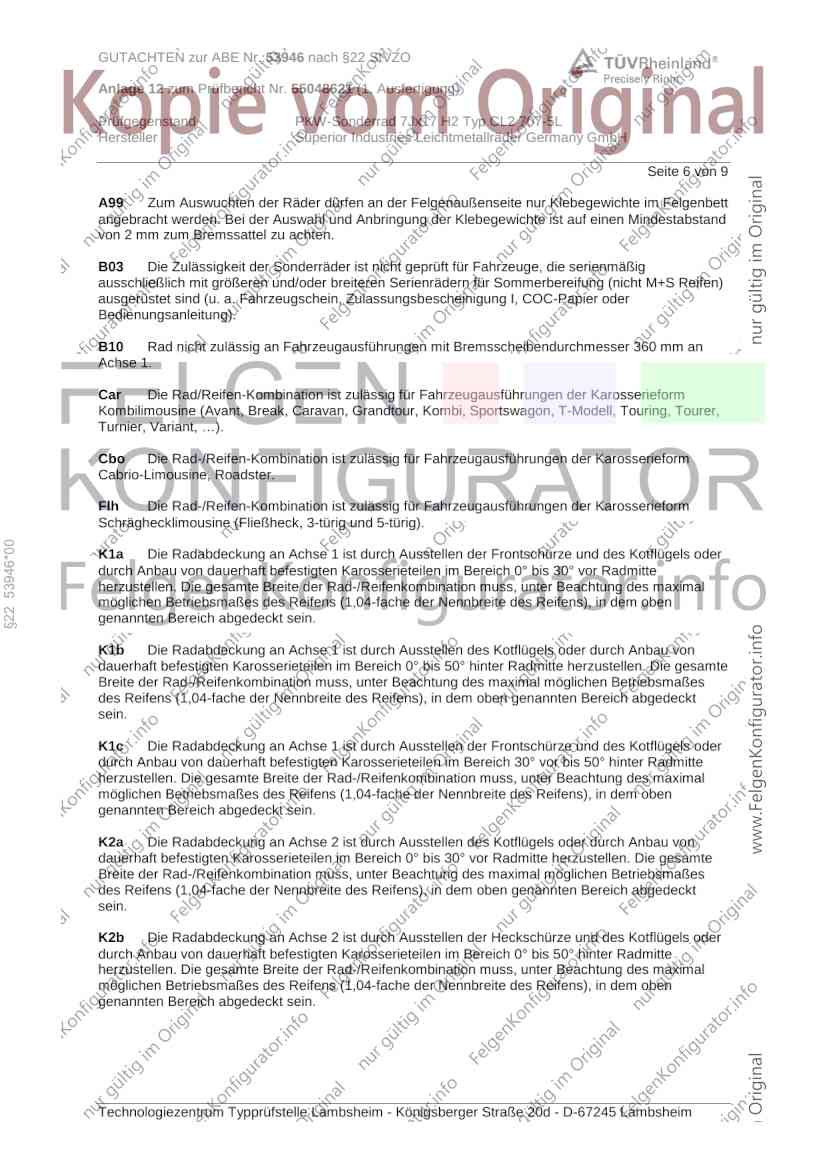

A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Rad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
§22 53946*00
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53946 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55048621 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ CL2 707-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 7 von 9

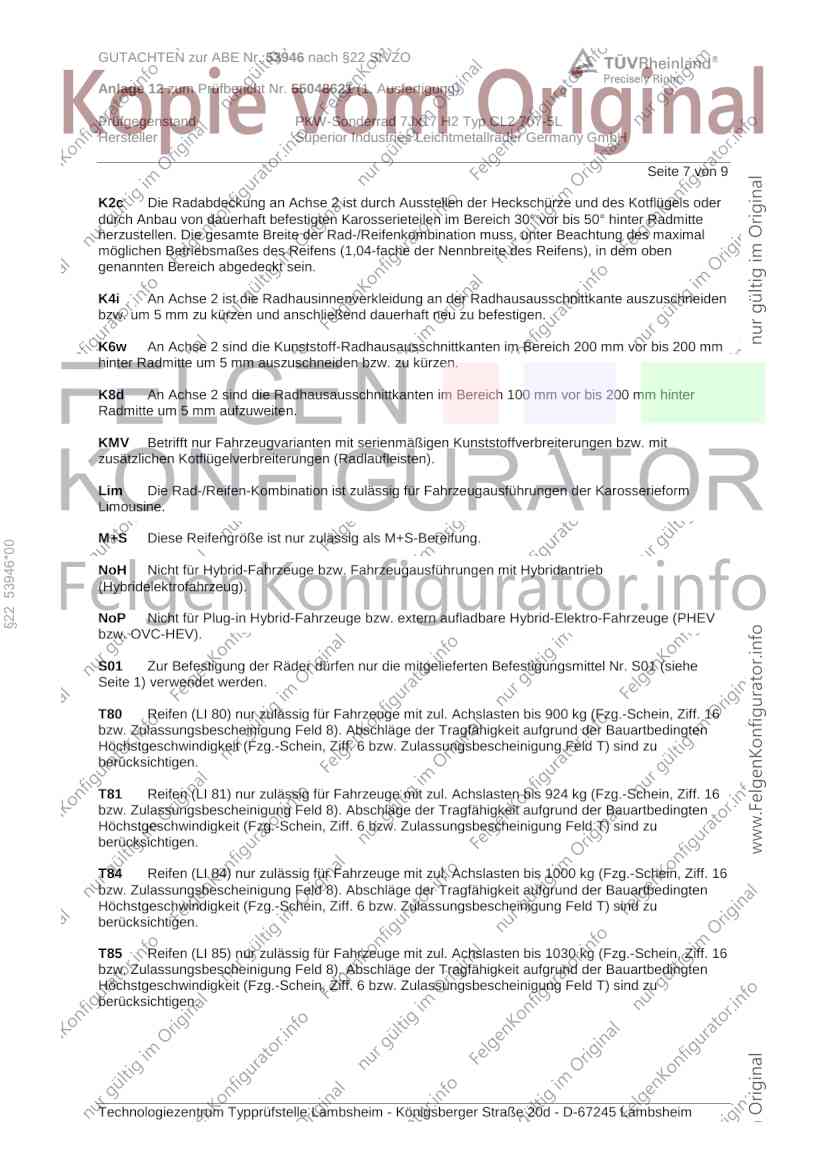

K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
§22 53946*00
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53946 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55048621 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ CL2 707-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 8 von 9

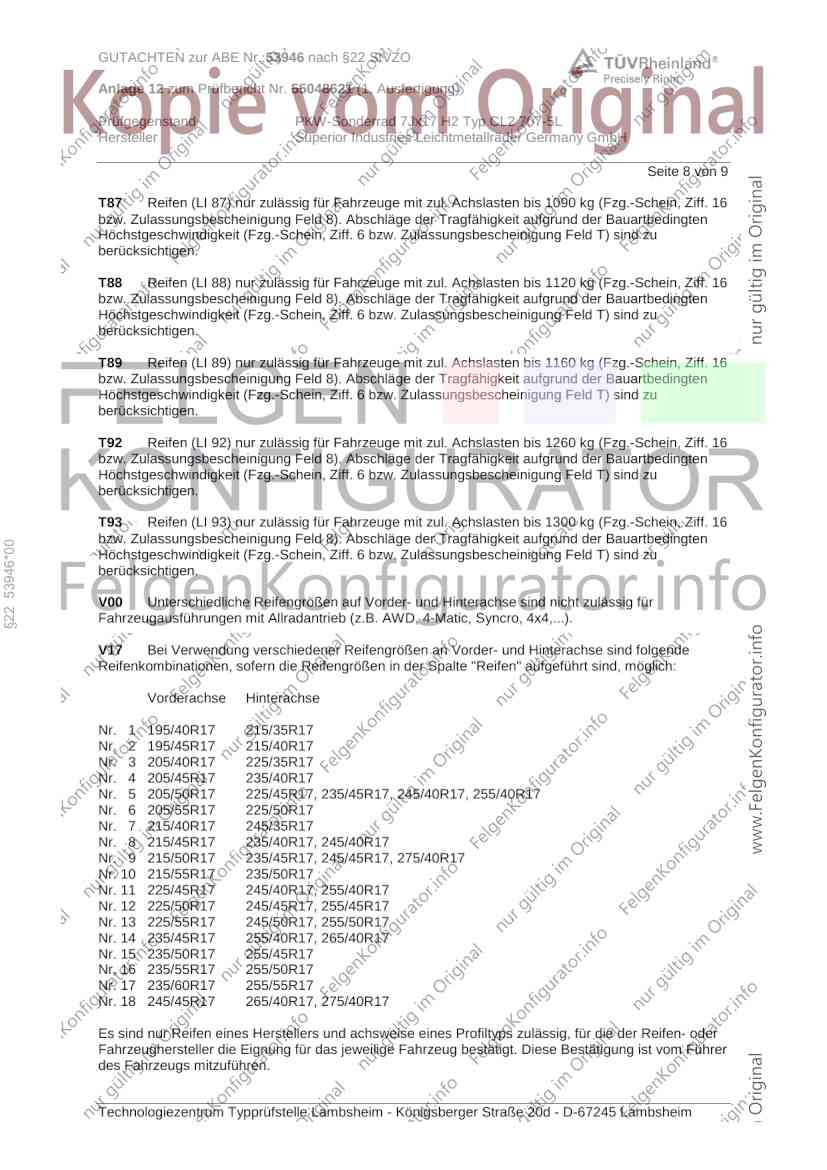

T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 53946*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53946 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55048621 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ CL2 707-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 9 von 9

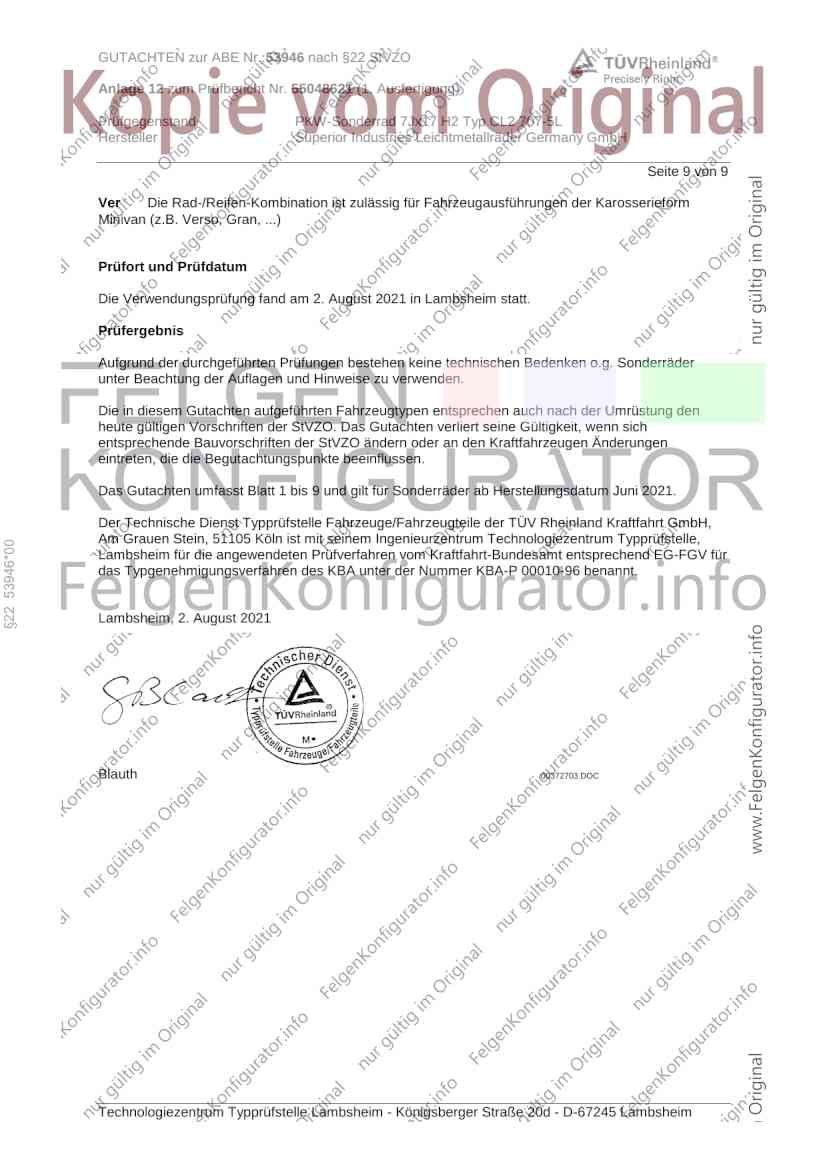

Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. August 2021 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Juni 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
§22 53946*00
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. August 2021
Blauth 00372703.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

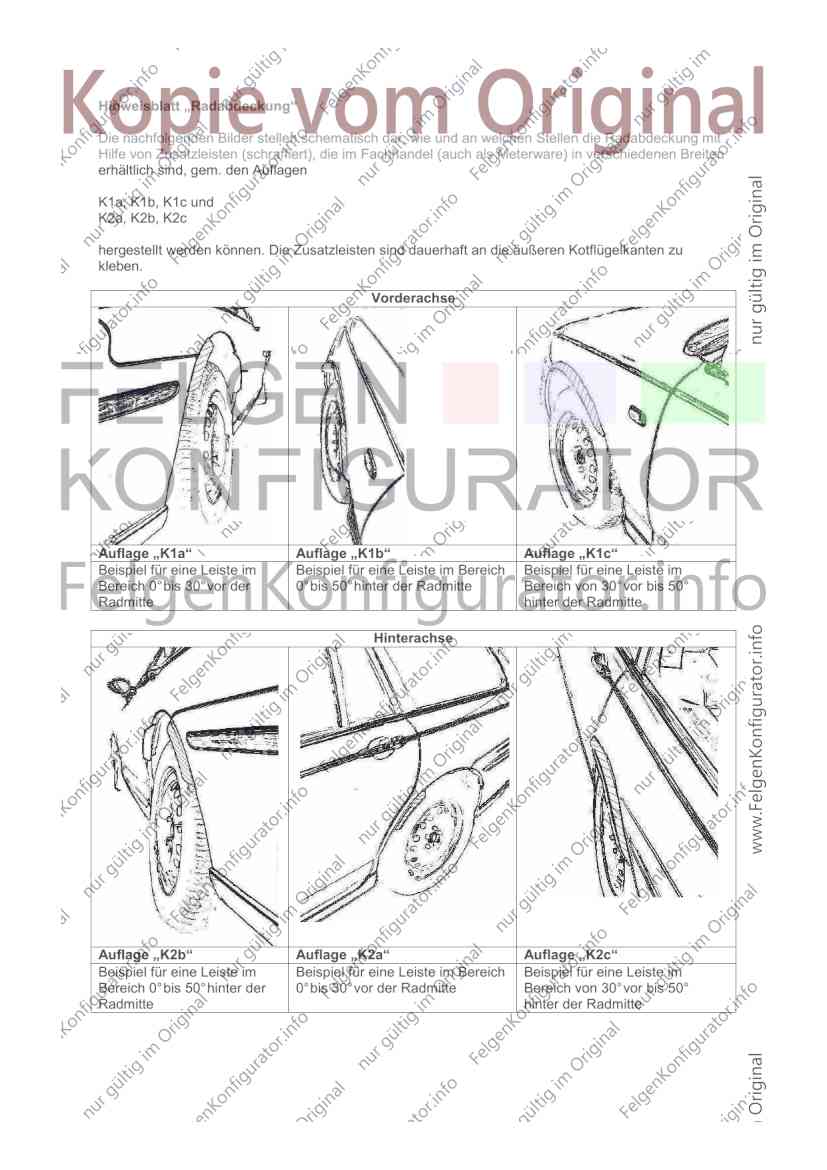

Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
- Zur Weitergabe an den Endverbraucher -

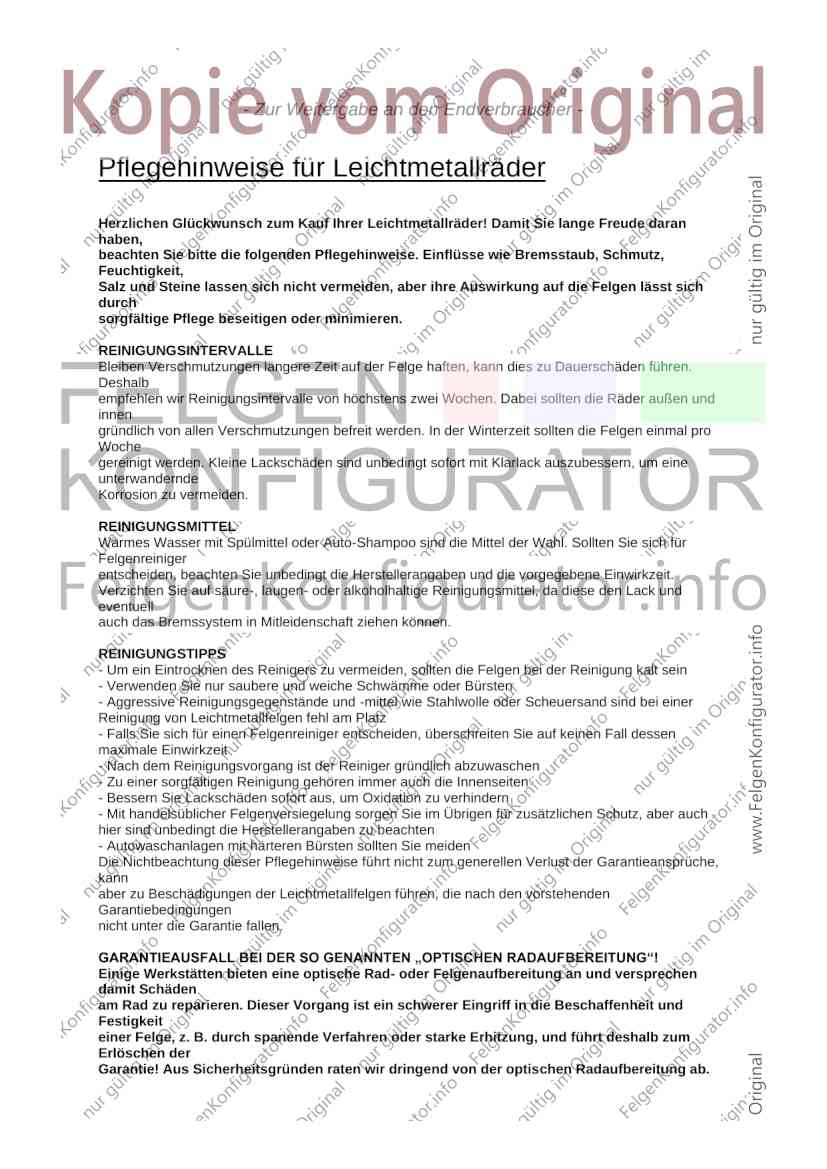

Pflegehinweise für Leichtmetallräder
Herzlichen Glückwunsch zum Kauf Ihrer Leichtmetallräder! Damit Sie lange Freude daran
haben,
beachten Sie bitte die folgenden Pflegehinweise. Einflüsse wie Bremsstaub, Schmutz,
Feuchtigkeit,
Salz und Steine lassen sich nicht vermeiden, aber ihre Auswirkung auf die Felgen lässt sich
durch
sorgfältige Pflege beseitigen oder minimieren.
REINIGUNGSINTERVALLE
Bleiben Verschmutzungen längere Zeit auf der Felge haften, kann dies zu Dauerschäden führen.
Deshalb
empfehlen wir Reinigungsintervalle von höchstens zwei Wochen. Dabei sollten die Räder außen und
innen
gründlich von allen Verschmutzungen befreit werden. In der Winterzeit sollten die Felgen einmal pro
Woche
gereinigt werden. Kleine Lackschäden sind unbedingt sofort mit Klarlack auszubessern, um eine
unterwandernde
Korrosion zu vermeiden.
REINIGUNGSMITTEL
Warmes Wasser mit Spülmittel oder Auto-Shampoo sind die Mittel der Wahl. Sollten Sie sich für
Felgenreiniger
entscheiden, beachten Sie unbedingt die Herstellerangaben und die vorgegebene Einwirkzeit.
Verzichten Sie auf säure-, laugen- oder alkoholhaltige Reinigungsmittel, da diese den Lack und
eventuell
auch das Bremssystem in Mitleidenschaft ziehen können.
REINIGUNGSTIPPS
- Um ein Eintrocknen des Reinigers zu vermeiden, sollten die Felgen bei der Reinigung kalt sein
- Verwenden Sie nur saubere und weiche Schwämme oder Bürsten
- Aggressive Reinigungsgegenstände und -mittel wie Stahlwolle oder Scheuersand sind bei einer
Reinigung von Leichtmetallfelgen fehl am Platz
- Falls Sie sich für einen Felgenreiniger entscheiden, überschreiten Sie auf keinen Fall dessen
maximale Einwirkzeit
- Nach dem Reinigungsvorgang ist der Reiniger gründlich abzuwaschen
- Zu einer sorgfältigen Reinigung gehören immer auch die Innenseiten
- Bessern Sie Lackschäden sofort aus, um Oxidation zu verhindern
- Mit handelsüblicher Felgenversiegelung sorgen Sie im Übrigen für zusätzlichen Schutz, aber auch
hier sind unbedingt die Herstellerangaben zu beachten
- Autowaschanlagen mit härteren Bürsten sollten Sie meiden
Die Nichtbeachtung dieser Pflegehinweise führt nicht zum generellen Verlust der Garantieansprüche,
kann
aber zu Beschädigungen der Leichtmetallfelgen führen, die nach den vorstehenden
Garantiebedingungen
nicht unter die Garantie fallen.
GARANTIEAUSFALL BEI DER SO GENANNTEN „OPTISCHEN RADAUFBEREITUNG“!
Einige Werkstätten bieten eine optische Rad- oder Felgenaufbereitung an und versprechen
damit Schäden
am Rad zu reparieren. Dieser Vorgang ist ein schwerer Eingriff in die Beschaffenheit und
Festigkeit
einer Felge, z. B. durch spanende Verfahren oder starke Erhitzung, und führt deshalb zum
Erlöschen der
Garantie! Aus Sicherheitsgründen raten wir dringend von der optischen Radaufbereitung ab.
