GUTACHTEN zur TTG NR.100214 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55009625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MM1044-1770
Hersteller Alkatec S.r.l.
Seite 1 von 14
Auftraggeber Alkatec S.r.l.
Via Repubblica, 4
25050 Provaglio di Iseo (BS)
QM-Nr.:49 02 0272212
Prüfgegenstand PKW-Sonderrad
Modell MM1044
Typ MM1044-1770
Radgröße 7JX17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
PCD100 MM1044-1770 PCD100 / Ø73.1 - 4/100/60,1 38 600 2150
Ø60.1
Kennzeichnungen
KBA-Nummer 100214
Herstellerzeichen alkatec
Radtyp und Ausführung MM1044-1770 (s.o.)
Radgröße 7JX17H2
Einpresstiefe ET.. (s.o.)
§22 100214*00
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28 AK4022
S02 Schraube M12x1,5 Kegel 60° 100 28 AK4022
S03 Schraube M12x1,5 Kegel 60° 105 28 AK4022
S04 Schraube M12x1,5 Kegel 60° 100 26 AK4015
S05 Schraube M12x1,5 Kegel 60° 105 26 AK4015
S06 Mutter M12x1,25 Kegel 60° 110 - AK4075
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Dacia
Lada
Mitsubishi
Nissan
Renault
Smart
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

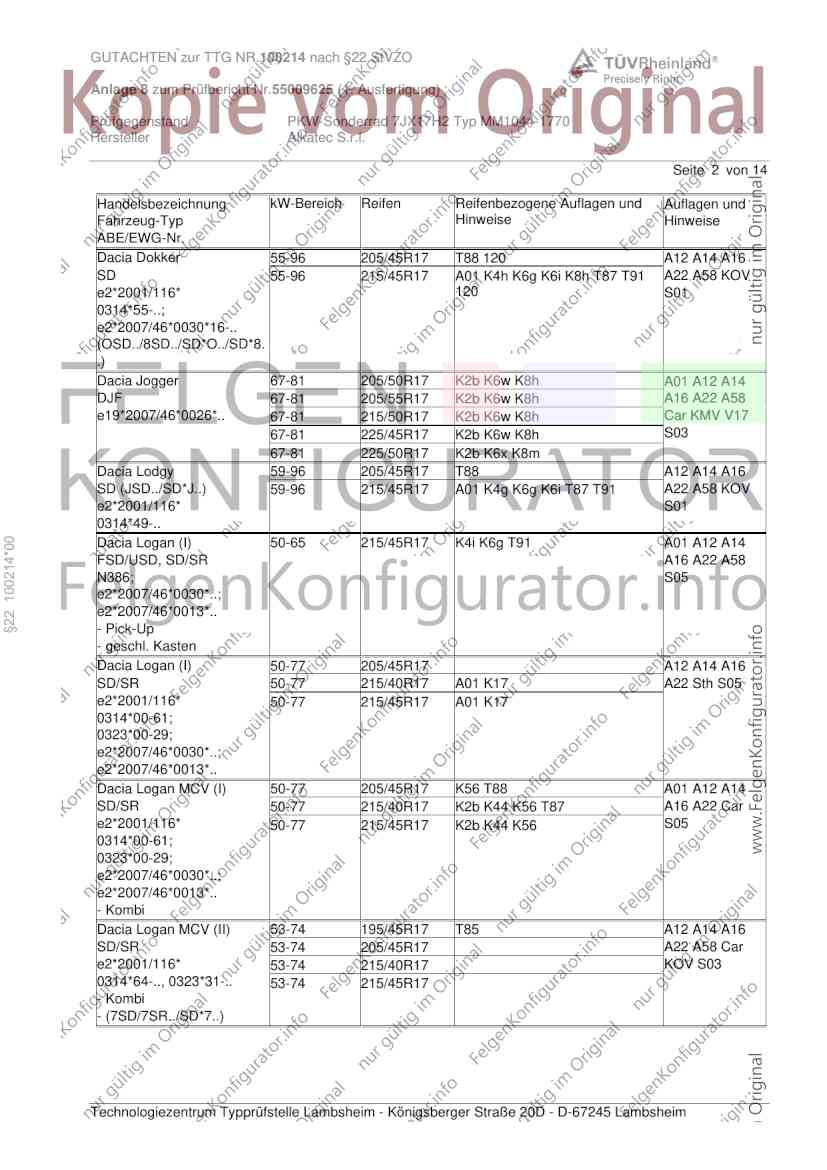

GUTACHTEN zur TTG NR.100214 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55009625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MM1044-1770
Hersteller Alkatec S.r.l.
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Dokker 55-96 205/45R17 T88 120 A12 A14 A16
SD 55-96 215/45R17 A01 K4h K6g K6i K8h T87 T91 A22 A58 KOV
e2*2001/116* 120 S01
0314*55-..;
e2*2007/46*0030*16-..
(OSD../8SD../SD*O../SD*8.
.)
Dacia Jogger 67-81 205/50R17 K2b K6w K8h A01 A12 A14
DJF 67-81 205/55R17 K2b K6w K8h A16 A22 A58
e19*2007/46*0026*.. 67-81 215/50R17 K2b K6w K8h Car KMV V17
67-81 225/45R17 K2b K6w K8h S03
67-81 225/50R17 K2b K6x K8m
Dacia Lodgy 59-96 205/45R17 T88 A12 A14 A16
SD (JSD../SD*J..) 59-96 215/45R17 A01 K4g K6g K6i T87 T91 A22 A58 KOV
e2*2001/116* S01
0314*49-..
Dacia Logan (I) 50-65 215/45R17 K4i K6g T91 A01 A12 A14
§22 100214*00
FSD/USD, SD/SR A16 A22 A58
N386; S05
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Pick-Up
- geschl. Kasten
Dacia Logan (I) 50-77 205/45R17 A12 A14 A16
SD/SR 50-77 215/40R17 A01 K17 A22 Sth S05
e2*2001/116* 50-77 215/45R17 A01 K17
0314*00-61;
0323*00-29;
e2*2007/46*0030*..;
e2*2007/46*0013*..
Dacia Logan MCV (I) 50-77 205/45R17 K56 T88 A01 A12 A14
SD/SR 50-77 215/40R17 K2b K44 K56 T87 A16 A22 Car
e2*2001/116* 50-77 215/45R17 K2b K44 K56 S05
0314*00-61;
0323*00-29;
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Kombi
Dacia Logan MCV (II) 53-74 195/45R17 T85 A12 A14 A16
SD/SR 53-74 205/45R17 A22 A58 Car
e2*2001/116* 53-74 215/40R17 KOV S03
0314*64-.., 0323*31-.. 53-74 215/45R17
- Kombi
- (7SD/7SR../SD*7..)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100214 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55009625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MM1044-1770
Hersteller Alkatec S.r.l.
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Logan MCV Stepway 66-74 205/45R17 A98 A14 A16 A22
(II) 66-74 205/50R17 A12 A58 Car KMV
SD (7SD../SD*7..) 66-74 215/45R17 A12 V17 S03
e2*2001/116* 66-74 225/45R17 A12 R03
0314*82-..
Dacia Sandero (I) 50-77 205/45R17 A12 A14 A16
SD/SR 50-77 215/40R17 A01 K1a K1b K2b A22 Flh S05
e2*2001/116* 50-77 215/45R17 A01 K1a K1b K2b
0314*00-61;
0323*00-29;
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Sandero (II) 53-74 195/45R17 A12 A14 A16
SD/SR 53-74 205/45R17 A22 A58 Flh
e2*2001/116* 53-74 215/40R17 A01 K2b KOV S03
0314*58-..;0323*29-..; 53-74 215/45R17 A01 K2b
e2*2007/46*0030*20-..
- (5SD../5SR../SD*5..)
§22 100214*00
Dacia Sandero (III) 49-74 195/45R17 A12 A14 A16
DJF 49-74 205/45R17 A22 A58 Flh
e19*2007/46*0026*.. 49-74 215/40R17 A01 K1a K1b K2c K4h K5r K6i KOV NoE NoP
K8j V17 S03
49-74 215/45R17 A01 K1a K1b K2c K4h K5r K6i
K8j
Dacia Sandero Stepway (I) 50-77 195/45R17 A12 A14 A16
SD/SR 50-77 205/45R17 A22 Flh KMV
e2*2001/116* 50-77 215/40R17 S05
0314*00-61; 50-77 215/45R17
0323*00-29
Dacia Sandero Stepway (II) 54-74 205/45R17 A33 A14 A16 A22
SD/SR 54-74 205/50R17 A12 A58 Flh KMV
e2*2001/116* 54-74 215/45R17 A90 V17 S03
0314*58-.., 0323*29-.. 54-74 225/45R17 A12
- (5SD../5SR../SD*5..)
Dacia Sandero Stepway 67-81 205/50R17 K2b K4g K6x K8j A01 A12 A14
(III) 67-81 205/55R17 K2b K4g K6x K8j A16 A22 A58
DJF 67-81 215/50R17 K2b K4g K6x K8o Flh KMV V17
e19*2007/46*0026*.. 67-81 225/45R17 K2b K4g K6x K8j S03
67-81 225/50R17 K2b K4g K6y K8o
Lada Vesta 75,78 195/45R17 K1a K2b A01 A12 A14
GF 75,78 205/45R17 K1c K2b A16 A22 A58
e1*2007/46*1695*.. 75,78 215/40R17 K1c K2b B67 Car KOV
75,78 215/45R17 K1c K2b Lim S01
Mitsubishi Colt 49-69 195/45R17 A90 T81 T85 A14 A16 A22
RJA 49-69 205/45R17 A12 A58 Flh MHy
e2*2007/46*0676*22-.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

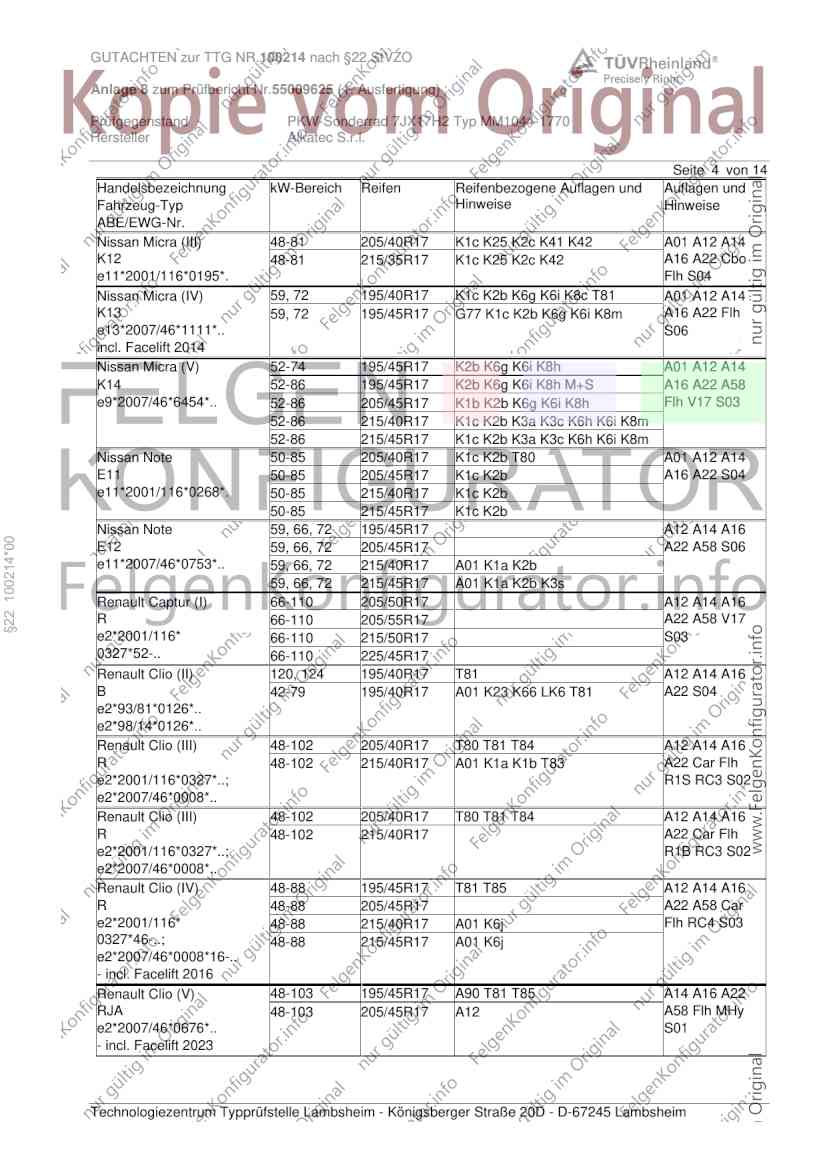

GUTACHTEN zur TTG NR.100214 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55009625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MM1044-1770
Hersteller Alkatec S.r.l.
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan Micra (III) 48-81 205/40R17 K1c K25 K2c K41 K42 A01 A12 A14
K12 48-81 215/35R17 K1c K25 K2c K42 A16 A22 Cbo
e11*2001/116*0195*. Flh S04
Nissan Micra (IV) 59, 72 195/40R17 K1c K2b K6g K6i K8c T81 A01 A12 A14
K13 59, 72 195/45R17 G77 K1c K2b K6g K6i K8m A16 A22 Flh
e13*2007/46*1111*.. S06
incl. Facelift 2014
Nissan Micra (V) 52-74 195/45R17 K2b K6g K6i K8h A01 A12 A14
K14 52-86 195/45R17 K2b K6g K6i K8h M+S A16 A22 A58
e9*2007/46*6454*.. 52-86 205/45R17 K1b K2b K6g K6i K8h Flh V17 S03
52-86 215/40R17 K1c K2b K3a K3c K6h K6i K8m
52-86 215/45R17 K1c K2b K3a K3c K6h K6i K8m
Nissan Note 50-85 205/40R17 K1c K2b T80 A01 A12 A14
E11 50-85 205/45R17 K1c K2b A16 A22 S04
e11*2001/116*0268*. 50-85 215/40R17 K1c K2b
50-85 215/45R17 K1c K2b
Nissan Note 59, 66, 72 195/45R17 A12 A14 A16
§22 100214*00
E12 59, 66, 72 205/45R17 A22 A58 S06
e11*2007/46*0753*.. 59, 66, 72 215/40R17 A01 K1a K2b
59, 66, 72 215/45R17 A01 K1a K2b K3s
Renault Captur (I) 66-110 205/50R17 A12 A14 A16
R 66-110 205/55R17 A22 A58 V17
e2*2001/116* 66-110 215/50R17 S03
0327*52-.. 66-110 225/45R17
Renault Clio (II) 120, 124 195/40R17 T81 A12 A14 A16
B 42-79 195/40R17 A01 K23 K66 LK6 T81 A22 S04
e2*93/81*0126*..
e2*98/14*0126*..
Renault Clio (III) 48-102 205/40R17 T80 T81 T84 A12 A14 A16
R 48-102 215/40R17 A01 K1a K1b T83 A22 Car Flh
e2*2001/116*0327*..; R1S RC3 S02
e2*2007/46*0008*..
Renault Clio (III) 48-102 205/40R17 T80 T81 T84 A12 A14 A16
R 48-102 215/40R17 A22 Car Flh
e2*2001/116*0327*..; R1B RC3 S02
e2*2007/46*0008*..
Renault Clio (IV) 48-88 195/45R17 T81 T85 A12 A14 A16
R 48-88 205/45R17 A22 A58 Car
e2*2001/116* 48-88 215/40R17 A01 K6j Flh RC4 S03
0327*46-..; 48-88 215/45R17 A01 K6j
e2*2007/46*0008*16-..
- incl. Facelift 2016
Renault Clio (V) 48-103 195/45R17 A90 T81 T85 A14 A16 A22
RJA 48-103 205/45R17 A12 A58 Flh MHy
e2*2007/46*0676*.. S01
- incl. Facelift 2023
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

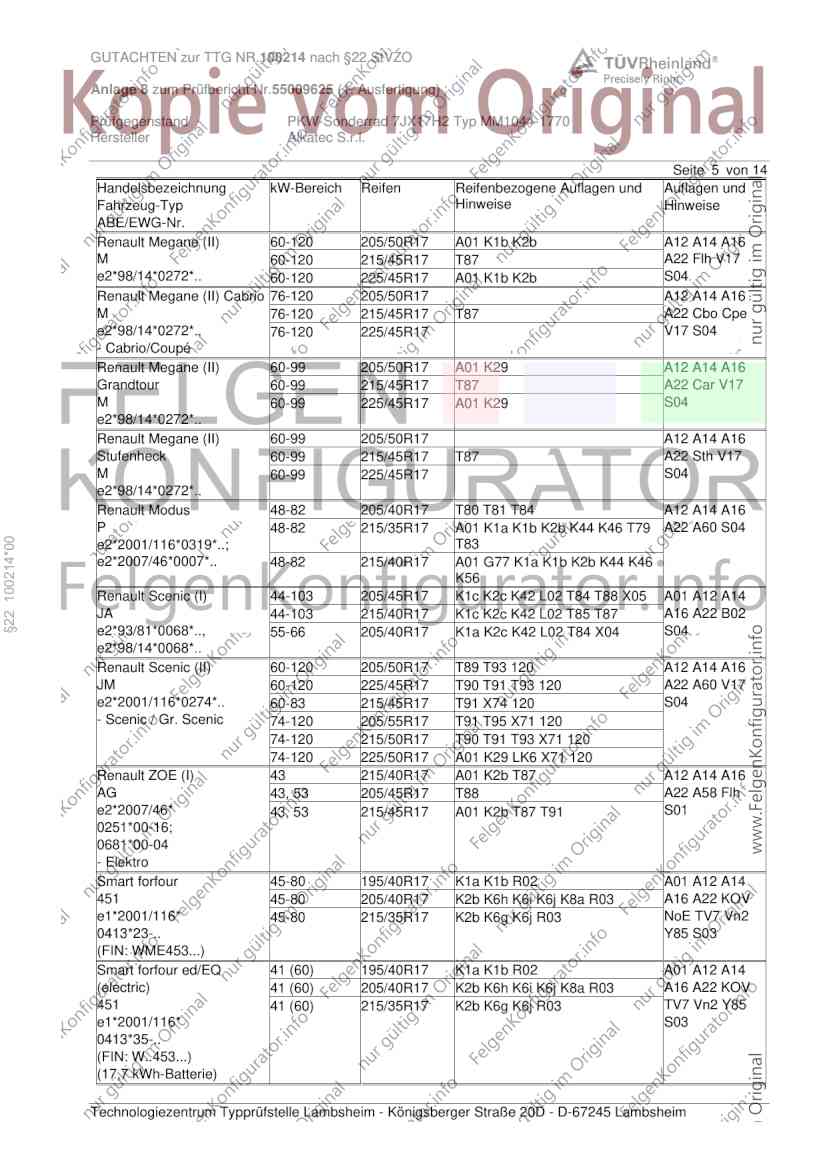

GUTACHTEN zur TTG NR.100214 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55009625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MM1044-1770
Hersteller Alkatec S.r.l.
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Megane (II) 60-120 205/50R17 A01 K1b K2b A12 A14 A16
M 60-120 215/45R17 T87 A22 Flh V17
e2*98/14*0272*.. 60-120 225/45R17 A01 K1b K2b S04
Renault Megane (II) Cabrio 76-120 205/50R17 A12 A14 A16
M 76-120 215/45R17 T87 A22 Cbo Cpe
e2*98/14*0272*.. 76-120 225/45R17 V17 S04
- Cabrio/Coupé
Renault Megane (II) 60-99 205/50R17 A01 K29 A12 A14 A16
Grandtour 60-99 215/45R17 T87 A22 Car V17
M 60-99 225/45R17 A01 K29 S04
e2*98/14*0272*..
Renault Megane (II) 60-99 205/50R17 A12 A14 A16
Stufenheck 60-99 215/45R17 T87 A22 Sth V17
M 60-99 225/45R17 S04
e2*98/14*0272*..
Renault Modus 48-82 205/40R17 T80 T81 T84 A12 A14 A16
P 48-82 215/35R17 A01 K1a K1b K2b K44 K46 T79 A22 A60 S04
§22 100214*00
e2*2001/116*0319*..; T83
e2*2007/46*0007*.. 48-82 215/40R17 A01 G77 K1a K1b K2b K44 K46
K56
Renault Scenic (I) 44-103 205/45R17 K1c K2c K42 L02 T84 T88 X05 A01 A12 A14
JA 44-103 215/40R17 K1c K2c K42 L02 T85 T87 A16 A22 B02
e2*93/81*0068*.., 55-66 205/40R17 K1a K2c K42 L02 T84 X04 S04
e2*98/14*0068*..
Renault Scenic (II) 60-120 205/50R17 T89 T93 120 A12 A14 A16
JM 60-120 225/45R17 T90 T91 T93 120 A22 A60 V17
e2*2001/116*0274*.. 60-83 215/45R17 T91 X74 120 S04
- Scenic / Gr. Scenic 74-120 205/55R17 T91 T95 X71 120
74-120 215/50R17 T90 T91 T93 X71 120
74-120 225/50R17 A01 K29 LK6 X71 120
Renault ZOE (I) 43 215/40R17 A01 K2b T87 A12 A14 A16
AG 43, 53 205/45R17 T88 A22 A58 Flh
e2*2007/46* 43, 53 215/45R17 A01 K2b T87 T91 S01
0251*00-16;
0681*00-04
- Elektro
Smart forfour 45-80 195/40R17 K1a K1b R02 A01 A12 A14
451 45-80 205/40R17 K2b K6h K6i K6j K8a R03 A16 A22 KOV
e1*2001/116* 45-80 215/35R17 K2b K6g K6j R03 NoE TV7 Vn2
0413*23-.. Y85 S03
(FIN: WME453...)
Smart forfour ed/EQ 41 (60) 195/40R17 K1a K1b R02 A01 A12 A14
(electric) 41 (60) 205/40R17 K2b K6h K6i K6j K8a R03 A16 A22 KOV
451 41 (60) 215/35R17 K2b K6g K6j R03 TV7 Vn2 Y85
e1*2001/116* S03
0413*35-..
(FIN: W..453...)
(17,7 kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

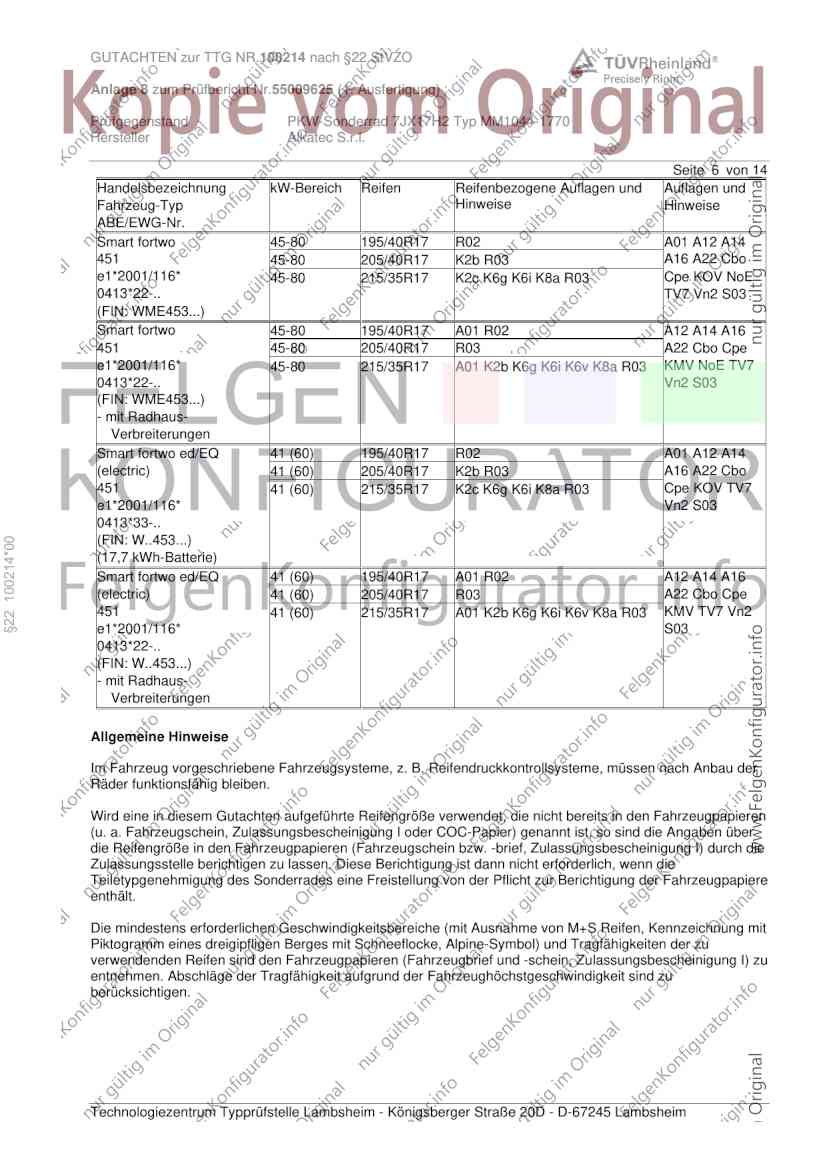

GUTACHTEN zur TTG NR.100214 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55009625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MM1044-1770
Hersteller Alkatec S.r.l.
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Smart fortwo 45-80 195/40R17 R02 A01 A12 A14
451 45-80 205/40R17 K2b R03 A16 A22 Cbo
e1*2001/116* 45-80 215/35R17 K2c K6g K6i K8a R03 Cpe KOV NoE
0413*22-.. TV7 Vn2 S03
(FIN: WME453...)
Smart fortwo 45-80 195/40R17 A01 R02 A12 A14 A16
451 45-80 205/40R17 R03 A22 Cbo Cpe
e1*2001/116* 45-80 215/35R17 A01 K2b K6g K6i K6v K8a R03 KMV NoE TV7
0413*22-.. Vn2 S03
(FIN: WME453...)
- mit Radhaus-
Verbreiterungen
Smart fortwo ed/EQ 41 (60) 195/40R17 R02 A01 A12 A14
(electric) 41 (60) 205/40R17 K2b R03 A16 A22 Cbo
451 41 (60) 215/35R17 K2c K6g K6i K8a R03 Cpe KOV TV7
e1*2001/116* Vn2 S03
0413*33-..
(FIN: W..453...)
§22 100214*00
(17,7 kWh-Batterie)
Smart fortwo ed/EQ 41 (60) 195/40R17 A01 R02 A12 A14 A16
(electric) 41 (60) 205/40R17 R03 A22 Cbo Cpe
451 41 (60) 215/35R17 A01 K2b K6g K6i K6v K8a R03 KMV TV7 Vn2
e1*2001/116* S03
0413*22-..
(FIN: W..453...)
- mit Radhaus-
Verbreiterungen
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die
Teiletypgenehmigung des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100214 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55009625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MM1044-1770
Hersteller Alkatec S.r.l.

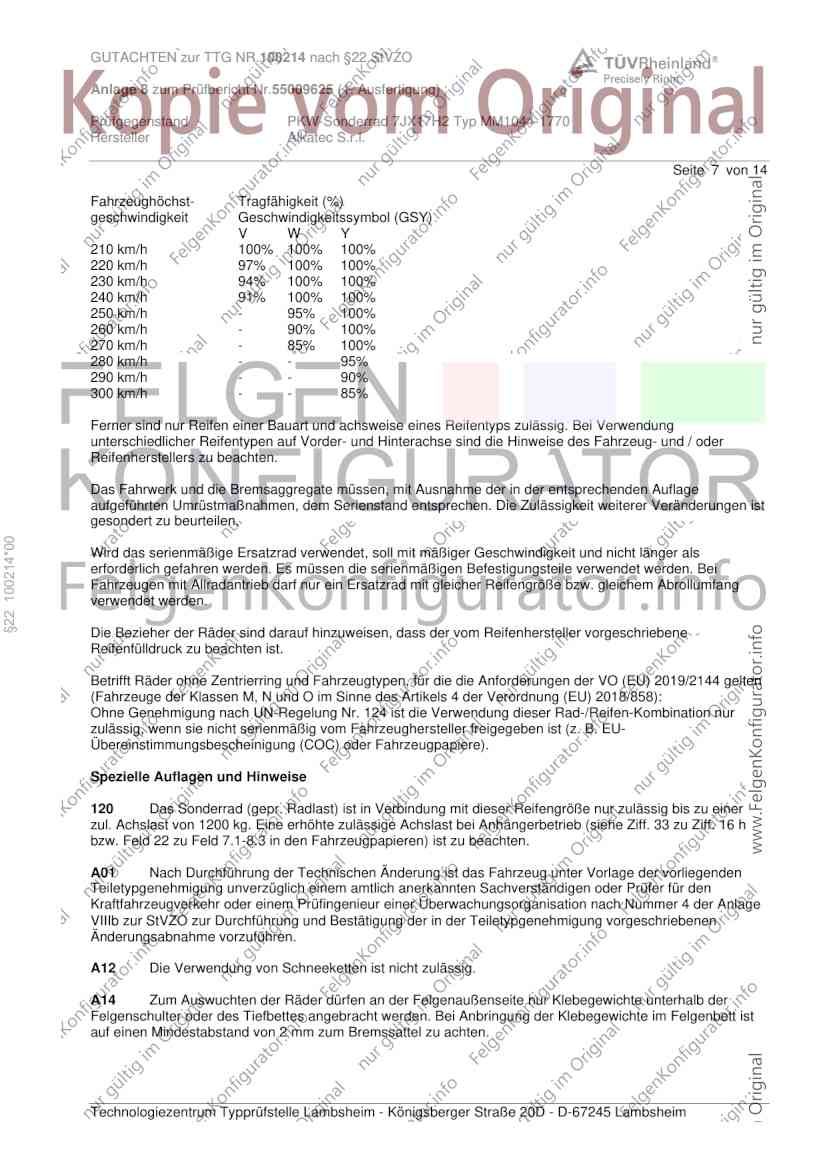

Seite 7 von 14
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
§22 100214*00
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
120 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1200 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
Teiletypgenehmigung unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der Teiletypgenehmigung vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100214 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55009625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MM1044-1770
Hersteller Alkatec S.r.l.

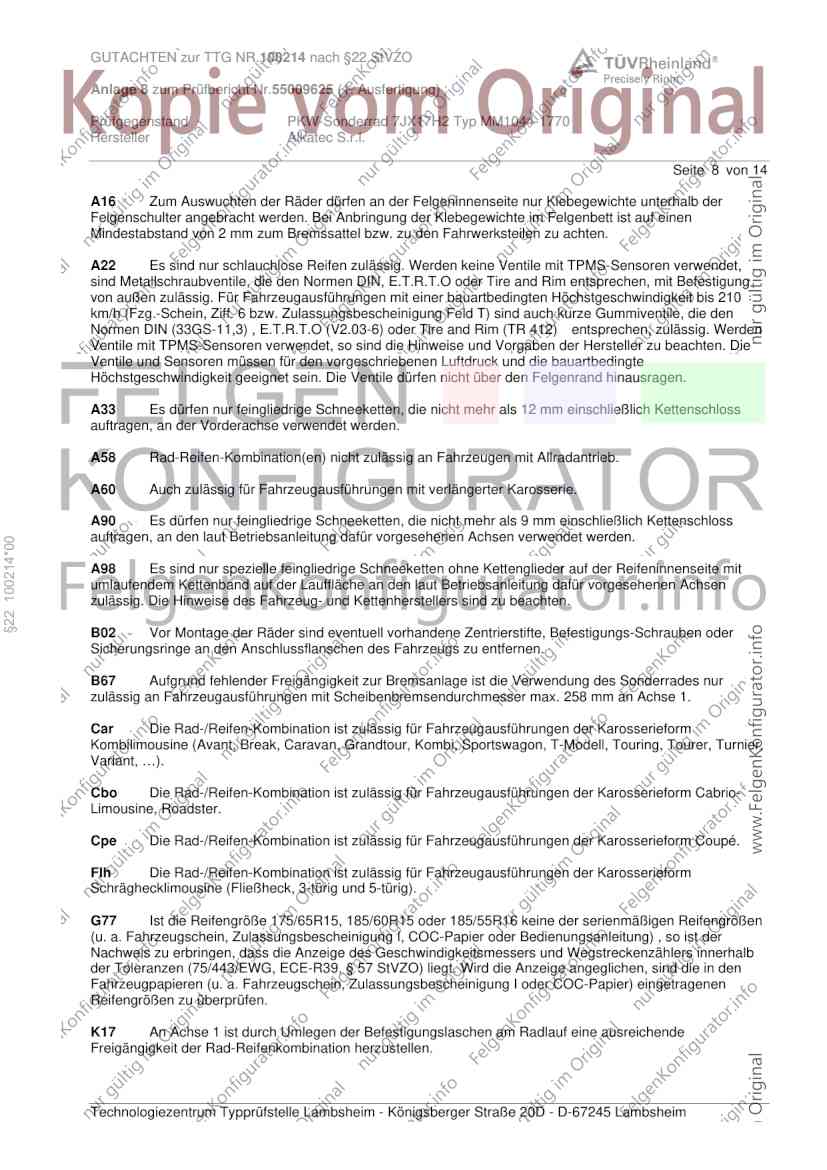

Seite 8 von 14
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, mit Befestigung
von außen zulässig. Für Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit bis 210
km/h (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den
Normen DIN (33GS-11,3) , E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden
Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte
Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
§22 100214*00
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen Achsen
zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B67 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 258 mm an Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G77 Ist die Reifengröße 175/65R15, 185/60R15 oder 185/55R16 keine der serienmäßigen Reifengrößen
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb
der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100214 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55009625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MM1044-1770
Hersteller Alkatec S.r.l.

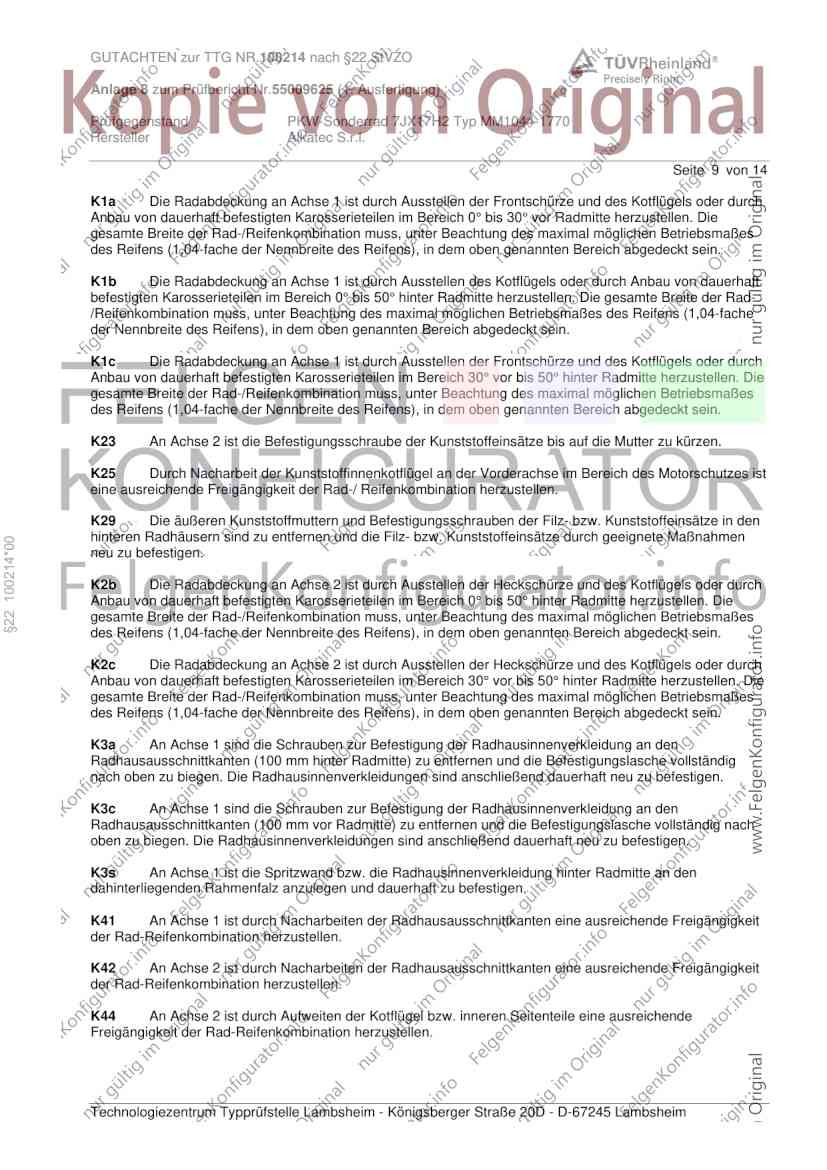

Seite 9 von 14
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K23 An Achse 2 ist die Befestigungsschraube der Kunststoffeinsätze bis auf die Mutter zu kürzen.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze in den
hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete Maßnahmen
§22 100214*00
neu zu befestigen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig nach
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100214 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55009625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MM1044-1770
Hersteller Alkatec S.r.l.

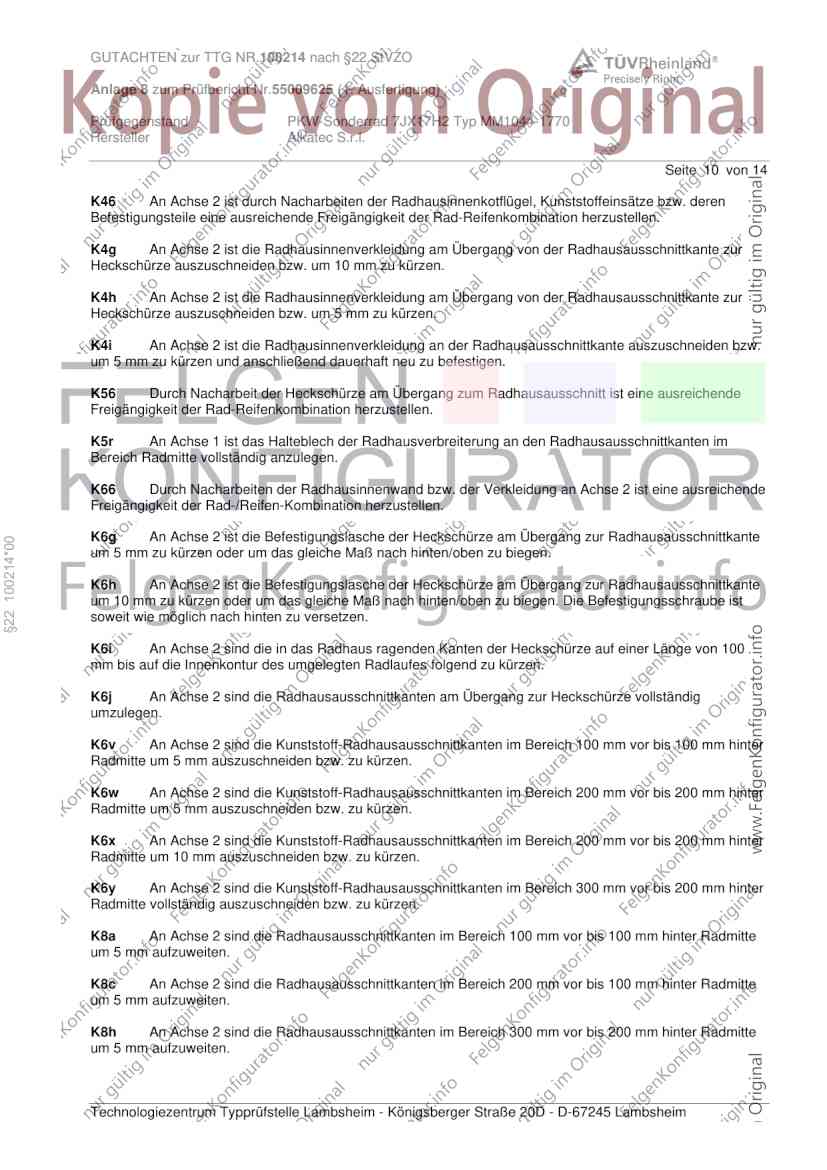

Seite 10 von 14
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5r An Achse 1 ist das Halteblech der Radhausverbreiterung an den Radhausausschnittkanten im
Bereich Radmitte vollständig anzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausreichende
Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
§22 100214*00
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100214 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55009625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MM1044-1770
Hersteller Alkatec S.r.l.
Seite 11 von 14
K8j An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter Radmitte
um 5mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter Radmitte
um 10mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
§22 100214*00
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R1B Rad/Reifen Kombination für Fahrzeugausführungen mit breiten Kotflügeln an Achse 1 und schmaler
Spurweite an Achse 2 (6. Stelle der Fahrzeug-Ident. Nr.= A, C, F, H, R oder 6).
R1S Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6. Stelle der
Fahrzeug-Ident. Nr.= 1, 2, 3, 4, D, E, L oder S).
RC3 Rad/Reifen Kombination für Renault Clio 3 (4.und 5. Stelle der Fahrzeug-Ident. Nr.= BR, CR, KR,
oder SR).
RC4 Rad/Reifen Kombination für Renault Clio 4 (4. Stelle der Fahrzeug-Ident. Nr.= 5, 6, 7 oder R).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100214 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55009625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MM1044-1770
Hersteller Alkatec S.r.l.
Seite 12 von 14
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 100214*00
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100214 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55009625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MM1044-1770
Hersteller Alkatec S.r.l.
Seite 13 von 14
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
TV7 Folgende Reifenkombinationen an Vorder- und Hinterachse sind, sofern die Reifengrößen in der
Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/45R17 205/40R17
Nr. 2 195/40R17 215/35R17
Nr. 3 205/40R17 225/35R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
§22 100214*00
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100214 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55009625 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MM1044-1770
Hersteller Alkatec S.r.l.
Seite 14 von 14
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss die
Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X04 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/70R14 (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X05 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen 185/70R14,
185/65R15, 195/60R15 oder 205/55R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X71 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/65R15
oder 205/55R16 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X74 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/65R15 oder
205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 31. Mai 2025 in Lambsheim statt.
§22 100214*00
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Januar 2025.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 31. Mai 2025
Tufan 00448397.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
