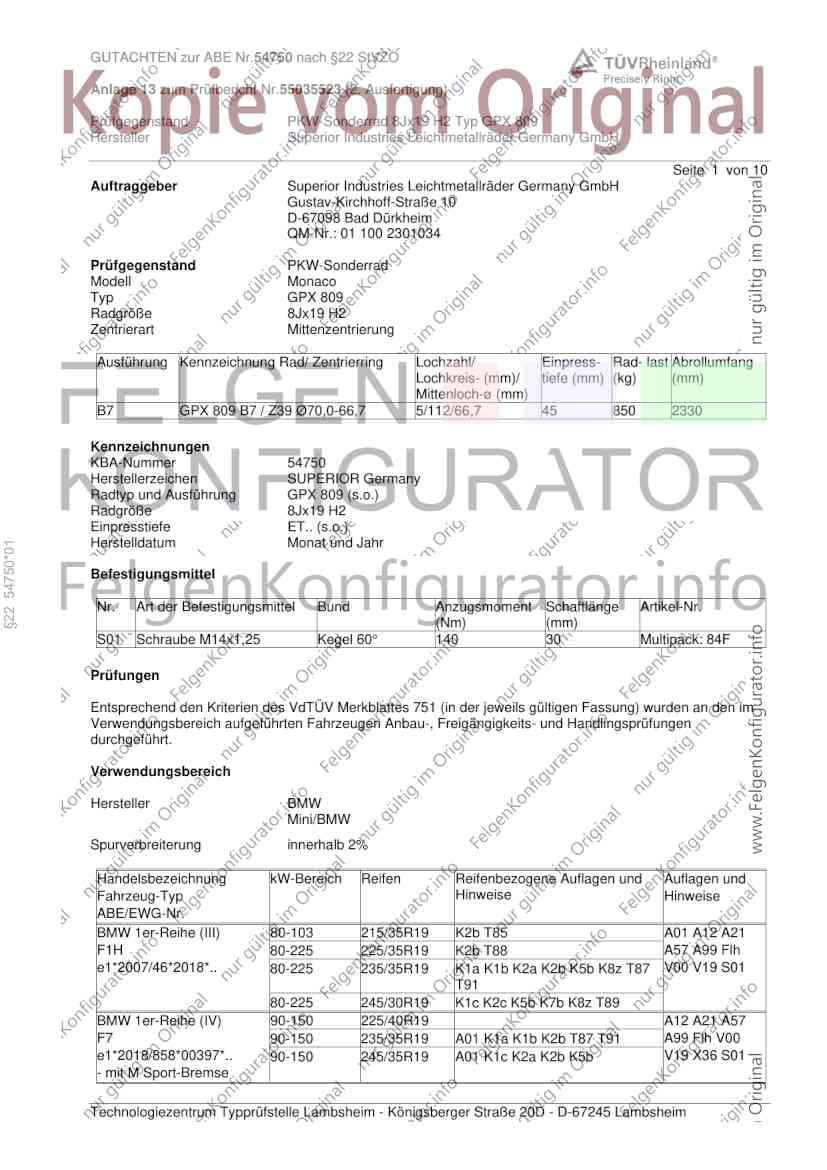

GUTACHTEN zur ABE Nr.54750 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55035523 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ GPX 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 10
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 01 100 2301034
Prüfgegenstand PKW-Sonderrad
Modell Monaco
Typ GPX 809
Radgröße 8Jx19 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
B7 GPX 809 B7 / Z39 Ø70,0-66,7 5/112/66,7 45 850 2330
Kennzeichnungen
KBA-Nummer 54750
Herstellerzeichen SUPERIOR Germany
Radtyp und Ausführung GPX 809 (s.o.)
Radgröße 8Jx19 H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 54750*01
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M14x1,25 Kegel 60° 140 30 Multipack: 84F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe (III) 80-103 215/35R19 K2b T85 A01 A12 A21
F1H 80-225 225/35R19 K2b T88 A57 A99 Flh
e1*2007/46*2018*.. 80-225 235/35R19 K1a K1b K2a K2b K5b K8z T87 V00 V19 S01
T91
80-225 245/30R19 K1c K2c K5b K7b K8z T89
BMW 1er-Reihe (IV) 90-150 225/40R19 A12 A21 A57
F7 90-150 235/35R19 A01 K1a K1b K2b T87 T91 A99 Flh V00
e1*2018/858*00397*.. 90-150 245/35R19 A01 K1c K2a K2b K5b V19 X36 S01
- mit M Sport-Bremse
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

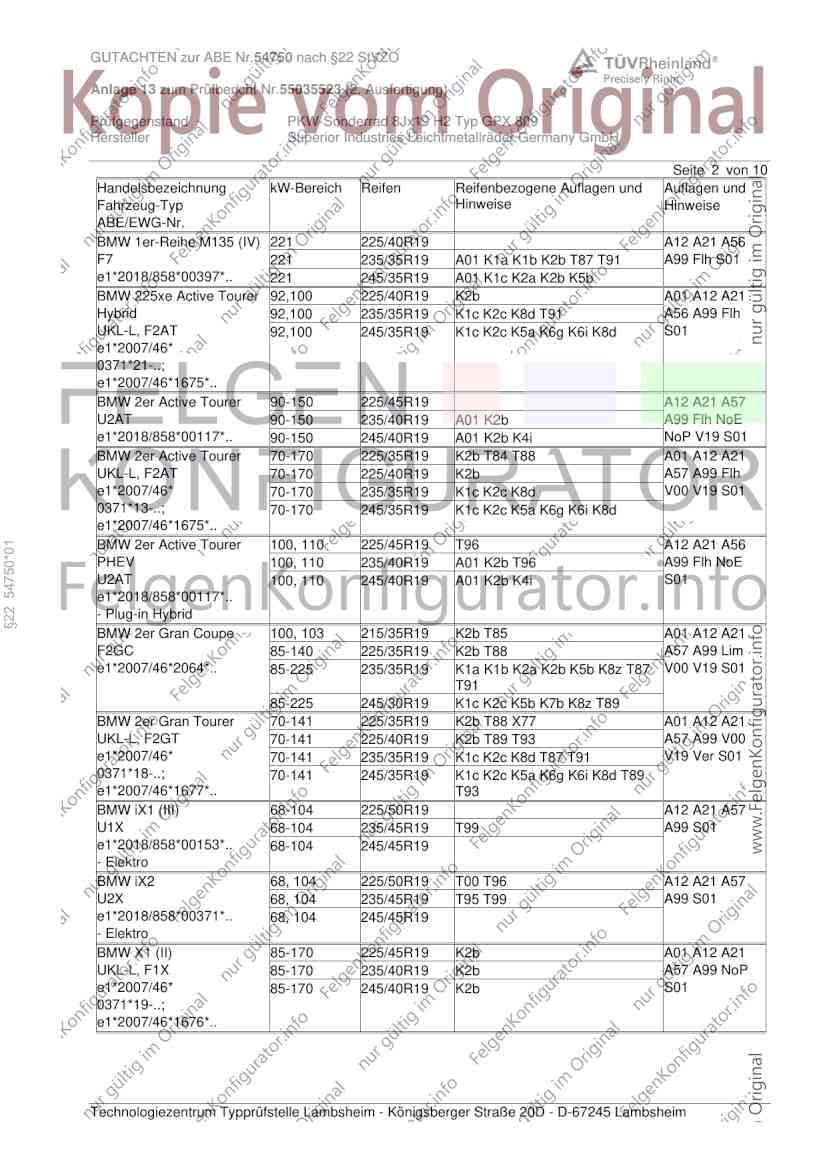

GUTACHTEN zur ABE Nr.54750 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55035523 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ GPX 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe M135 (IV) 221 225/40R19 A12 A21 A56
F7 221 235/35R19 A01 K1a K1b K2b T87 T91 A99 Flh S01
e1*2018/858*00397*.. 221 245/35R19 A01 K1c K2a K2b K5b
BMW 225xe Active Tourer 92,100 225/40R19 K2b A01 A12 A21
Hybrid 92,100 235/35R19 K1c K2c K8d T91 A56 A99 Flh
UKL-L, F2AT 92,100 245/35R19 K1c K2c K5a K6g K6i K8d S01
e1*2007/46*
0371*21-..;
e1*2007/46*1675*..
BMW 2er Active Tourer 90-150 225/45R19 A12 A21 A57
U2AT 90-150 235/40R19 A01 K2b A99 Flh NoE
e1*2018/858*00117*.. 90-150 245/40R19 A01 K2b K4i NoP V19 S01
BMW 2er Active Tourer 70-170 225/35R19 K2b T84 T88 A01 A12 A21
UKL-L, F2AT 70-170 225/40R19 K2b A57 A99 Flh
e1*2007/46* 70-170 235/35R19 K1c K2c K8d V00 V19 S01
0371*13-..; 70-170 245/35R19 K1c K2c K5a K6g K6i K8d
e1*2007/46*1675*..
BMW 2er Active Tourer 100, 110 225/45R19 T96 A12 A21 A56
§22 54750*01
PHEV 100, 110 235/40R19 A01 K2b T96 A99 Flh NoE
U2AT 100, 110 245/40R19 A01 K2b K4i S01
e1*2018/858*00117*..
- Plug-in Hybrid
BMW 2er Gran Coupe 100, 103 215/35R19 K2b T85 A01 A12 A21
F2GC 85-140 225/35R19 K2b T88 A57 A99 Lim
e1*2007/46*2064*.. 85-225 235/35R19 K1a K1b K2a K2b K5b K8z T87 V00 V19 S01
T91
85-225 245/30R19 K1c K2c K5b K7b K8z T89
BMW 2er Gran Tourer 70-141 225/35R19 K2b T88 X77 A01 A12 A21
UKL-L, F2GT 70-141 225/40R19 K2b T89 T93 A57 A99 V00
e1*2007/46* 70-141 235/35R19 K1c K2c K8d T87 T91 V19 Ver S01
0371*18-..; 70-141 245/35R19 K1c K2c K5a K6g K6i K8d T89
e1*2007/46*1677*.. T93
BMW iX1 (III) 68-104 225/50R19 A12 A21 A57
U1X 68-104 235/45R19 T99 A99 S01
e1*2018/858*00153*.. 68-104 245/45R19
- Elektro
BMW iX2 68, 104 225/50R19 T00 T96 A12 A21 A57
U2X 68, 104 235/45R19 T95 T99 A99 S01
e1*2018/858*00371*.. 68, 104 245/45R19
- Elektro
BMW X1 (II) 85-170 225/45R19 K2b A01 A12 A21
UKL-L, F1X 85-170 235/40R19 K2b A57 A99 NoP
e1*2007/46* 85-170 245/40R19 K2b S01
0371*19-..;
e1*2007/46*1676*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

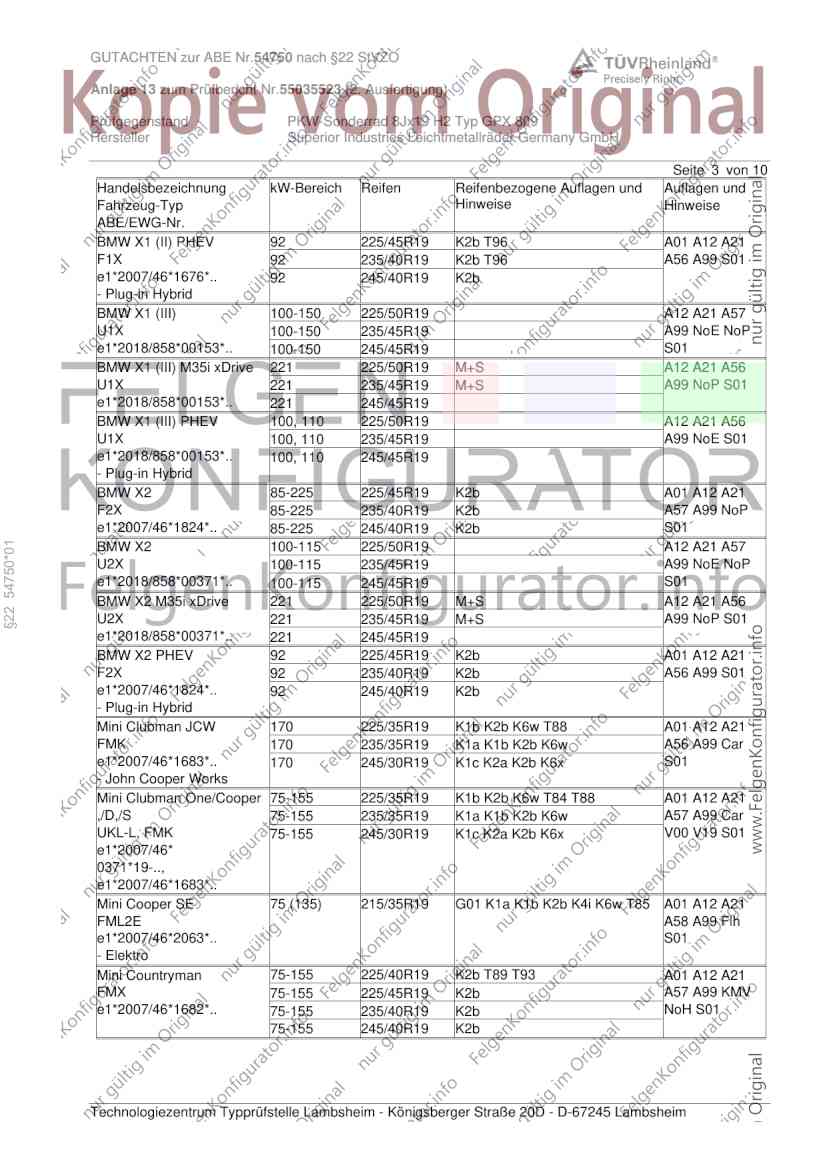

GUTACHTEN zur ABE Nr.54750 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55035523 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ GPX 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X1 (II) PHEV 92 225/45R19 K2b T96 A01 A12 A21
F1X 92 235/40R19 K2b T96 A56 A99 S01
e1*2007/46*1676*.. 92 245/40R19 K2b
- Plug-in Hybrid
BMW X1 (III) 100-150 225/50R19 A12 A21 A57
U1X 100-150 235/45R19 A99 NoE NoP
e1*2018/858*00153*.. 100-150 245/45R19 S01
BMW X1 (III) M35i xDrive 221 225/50R19 M+S A12 A21 A56
U1X 221 235/45R19 M+S A99 NoP S01
e1*2018/858*00153*.. 221 245/45R19
BMW X1 (III) PHEV 100, 110 225/50R19 A12 A21 A56
U1X 100, 110 235/45R19 A99 NoE S01
e1*2018/858*00153*.. 100, 110 245/45R19
- Plug-in Hybrid
BMW X2 85-225 225/45R19 K2b A01 A12 A21
F2X 85-225 235/40R19 K2b A57 A99 NoP
e1*2007/46*1824*.. 85-225 245/40R19 K2b S01
BMW X2 100-115 225/50R19 A12 A21 A57
§22 54750*01
U2X 100-115 235/45R19 A99 NoE NoP
e1*2018/858*00371*.. 100-115 245/45R19 S01
BMW X2 M35i xDrive 221 225/50R19 M+S A12 A21 A56
U2X 221 235/45R19 M+S A99 NoP S01
e1*2018/858*00371*.. 221 245/45R19
BMW X2 PHEV 92 225/45R19 K2b A01 A12 A21
F2X 92 235/40R19 K2b A56 A99 S01
e1*2007/46*1824*.. 92 245/40R19 K2b
- Plug-in Hybrid
Mini Clubman JCW 170 225/35R19 K1b K2b K6w T88 A01 A12 A21
FMK 170 235/35R19 K1a K1b K2b K6w A56 A99 Car
e1*2007/46*1683*.. 170 245/30R19 K1c K2a K2b K6x S01
- John Cooper Works
Mini Clubman One/Cooper 75-155 225/35R19 K1b K2b K6w T84 T88 A01 A12 A21
,/D,/S 75-155 235/35R19 K1a K1b K2b K6w A57 A99 Car
UKL-L, FMK 75-155 245/30R19 K1c K2a K2b K6x V00 V19 S01
e1*2007/46*
0371*19-..,
e1*2007/46*1683*..
Mini Cooper SE 75 (135) 215/35R19 G01 K1a K1b K2b K4i K6w T85 A01 A12 A21
FML2E A58 A99 Flh
e1*2007/46*2063*.. S01
- Elektro
Mini Countryman 75-155 225/40R19 K2b T89 T93 A01 A12 A21
FMX 75-155 225/45R19 K2b A57 A99 KMV
e1*2007/46*1682*.. 75-155 235/40R19 K2b NoH S01
75-155 245/40R19 K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

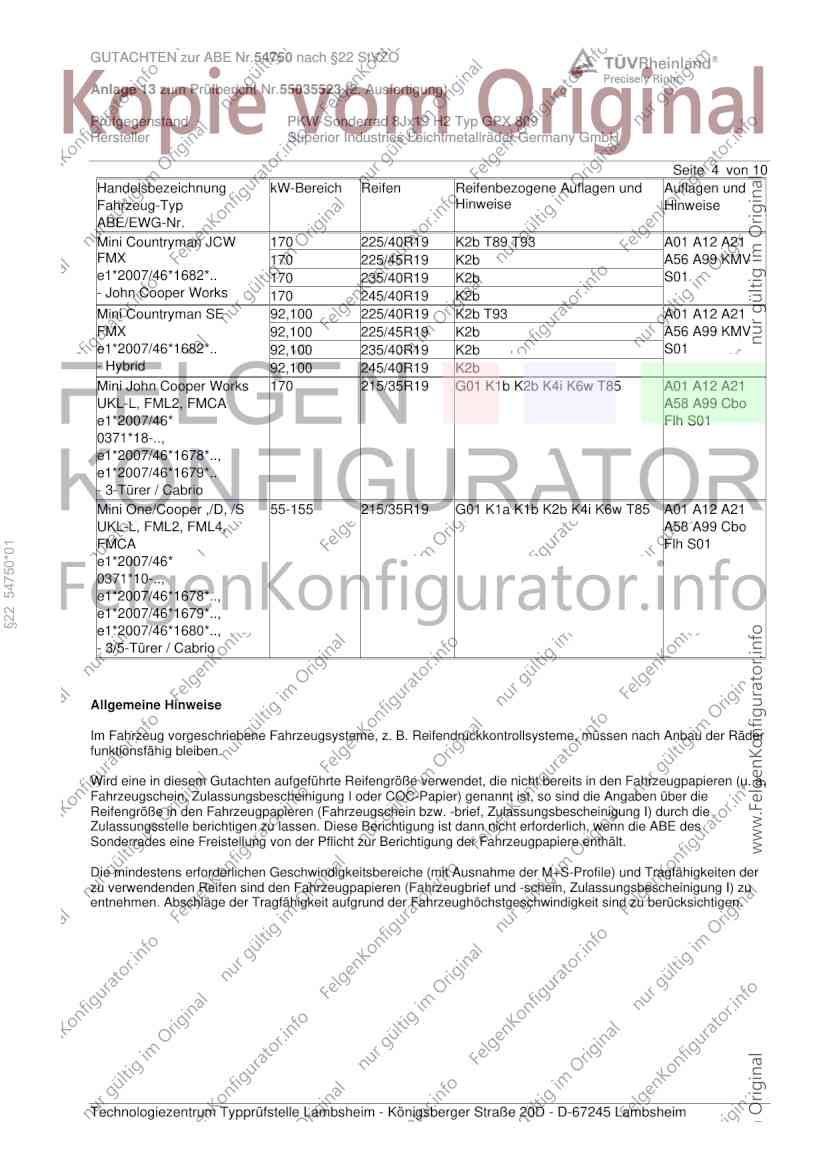

GUTACHTEN zur ABE Nr.54750 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55035523 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ GPX 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mini Countryman JCW 170 225/40R19 K2b T89 T93 A01 A12 A21
FMX 170 225/45R19 K2b A56 A99 KMV
e1*2007/46*1682*.. 170 235/40R19 K2b S01
- John Cooper Works 170 245/40R19 K2b
Mini Countryman SE 92,100 225/40R19 K2b T93 A01 A12 A21
FMX 92,100 225/45R19 K2b A56 A99 KMV
e1*2007/46*1682*.. 92,100 235/40R19 K2b S01
- Hybrid 92,100 245/40R19 K2b
Mini John Cooper Works 170 215/35R19 G01 K1b K2b K4i K6w T85 A01 A12 A21
UKL-L, FML2, FMCA A58 A99 Cbo
e1*2007/46* Flh S01
0371*18-..,
e1*2007/46*1678*..,
e1*2007/46*1679*..
- 3-Türer / Cabrio
Mini One/Cooper ,/D, /S 55-155 215/35R19 G01 K1a K1b K2b K4i K6w T85 A01 A12 A21
UKL-L, FML2, FML4, A58 A99 Cbo
FMCA Flh S01
§22 54750*01
e1*2007/46*
0371*10-..,
e1*2007/46*1678*..,
e1*2007/46*1679*..,
e1*2007/46*1680*..,
- 3/5-Türer / Cabrio
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der Räder
funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über die
Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Tragfähigkeiten der
zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54750 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55035523 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ GPX 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH

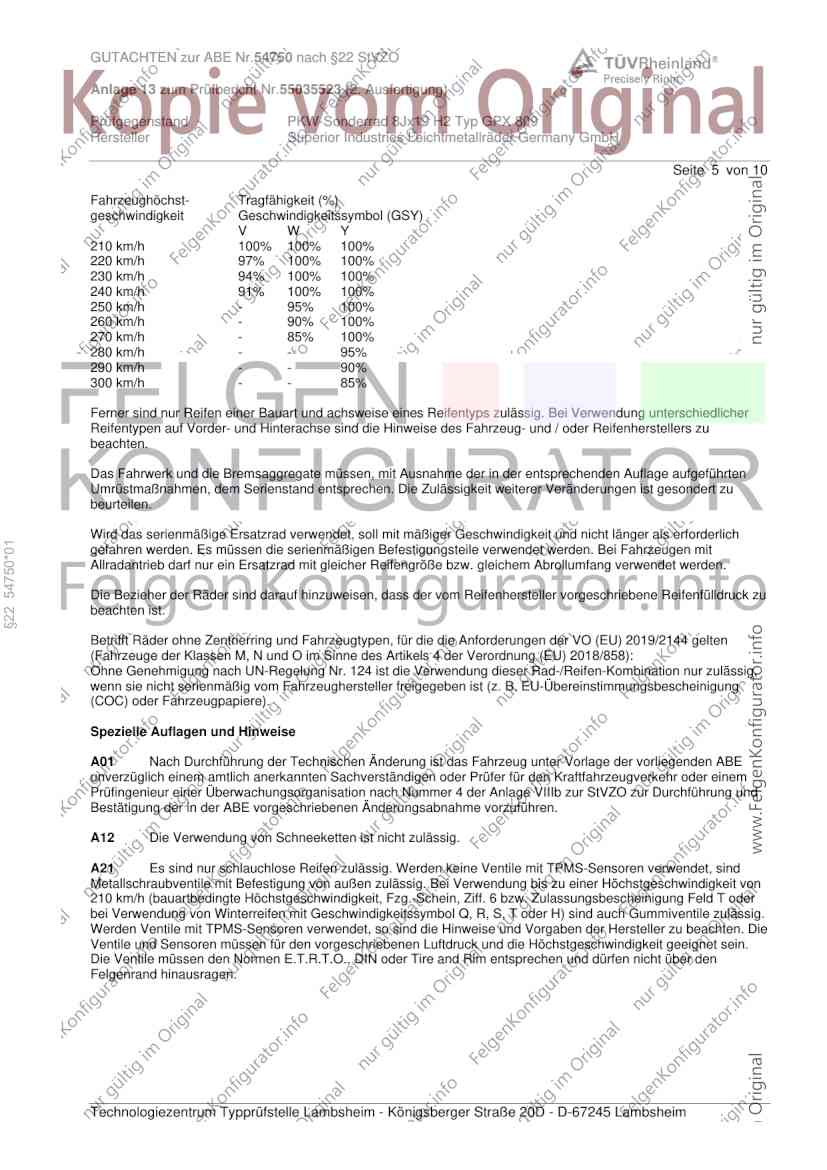

Seite 5 von 10
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher
Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder Reifenherstellers zu
beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage aufgeführten
Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist gesondert zu
beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als erforderlich
§22 54750*01
gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei Fahrzeugen mit
Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene Reifenfülldruck zu
beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur zulässig,
wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-Übereinstimmungsbescheinigung
(COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden ABE
unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einem
Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur Durchführung und
Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet, sind
Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer Höchstgeschwindigkeit von
210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T oder
bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig.
Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein.
Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den
Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

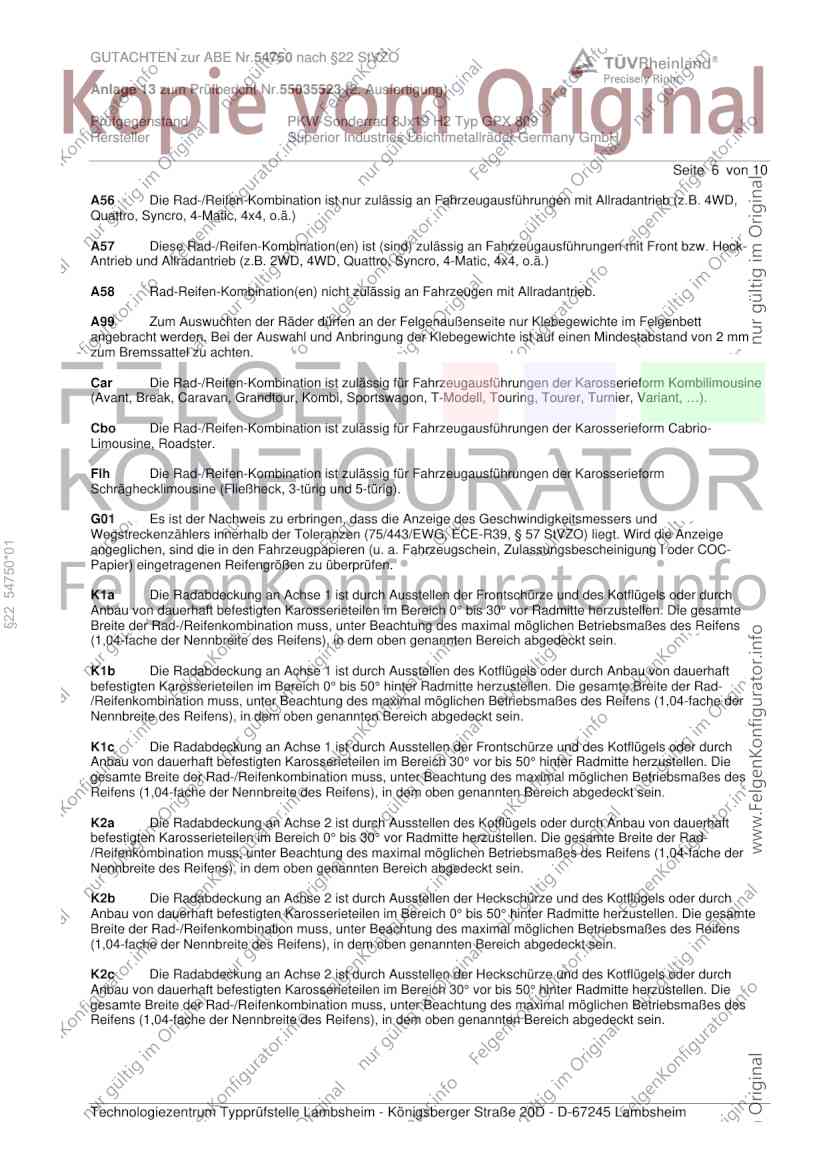

GUTACHTEN zur ABE Nr.54750 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55035523 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ GPX 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 10
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B. 4WD,
Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw. Heck-
Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand von 2 mm
zum Bremssattel zu achten.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kombilimousine
(Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
§22 54750*01
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache der
Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des
Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache der
Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des
Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54750 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55035523 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ GPX 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH

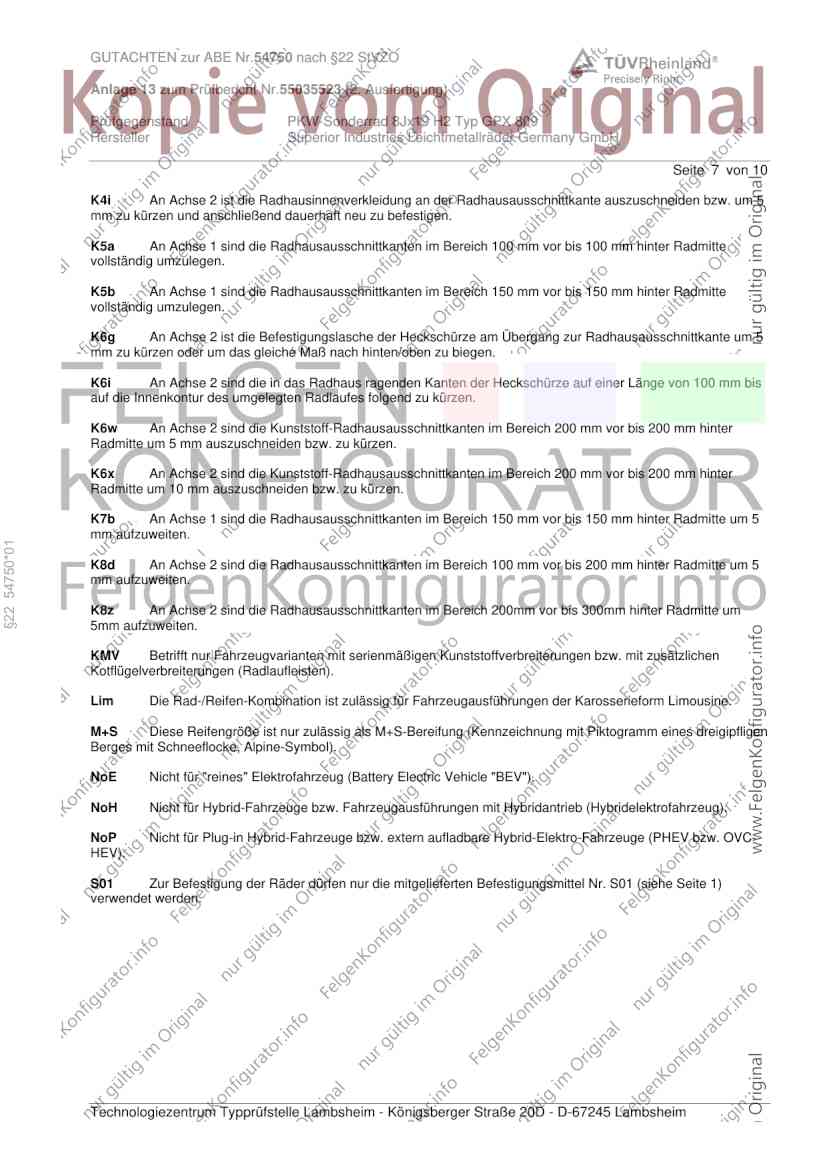

Seite 7 von 10
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw. um 5
mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante um 5
mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100 mm bis
auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte um 5
mm aufzuweiten.
§22 54750*01
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte um 5
mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter Radmitte um
5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines dreigipfligen
Berges mit Schneeflocke, Alpine-Symbol).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-
HEV).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54750 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55035523 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ GPX 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH

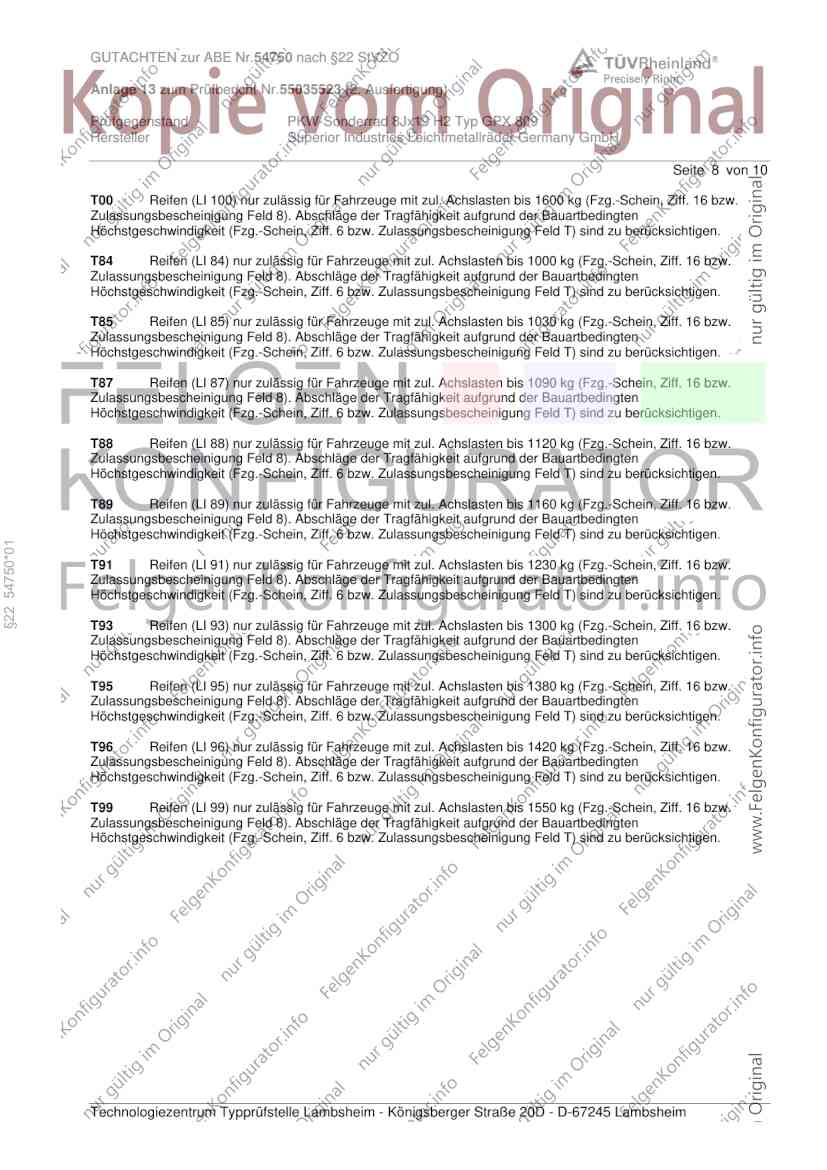

Seite 8 von 10
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 54750*01
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54750 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55035523 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ GPX 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH

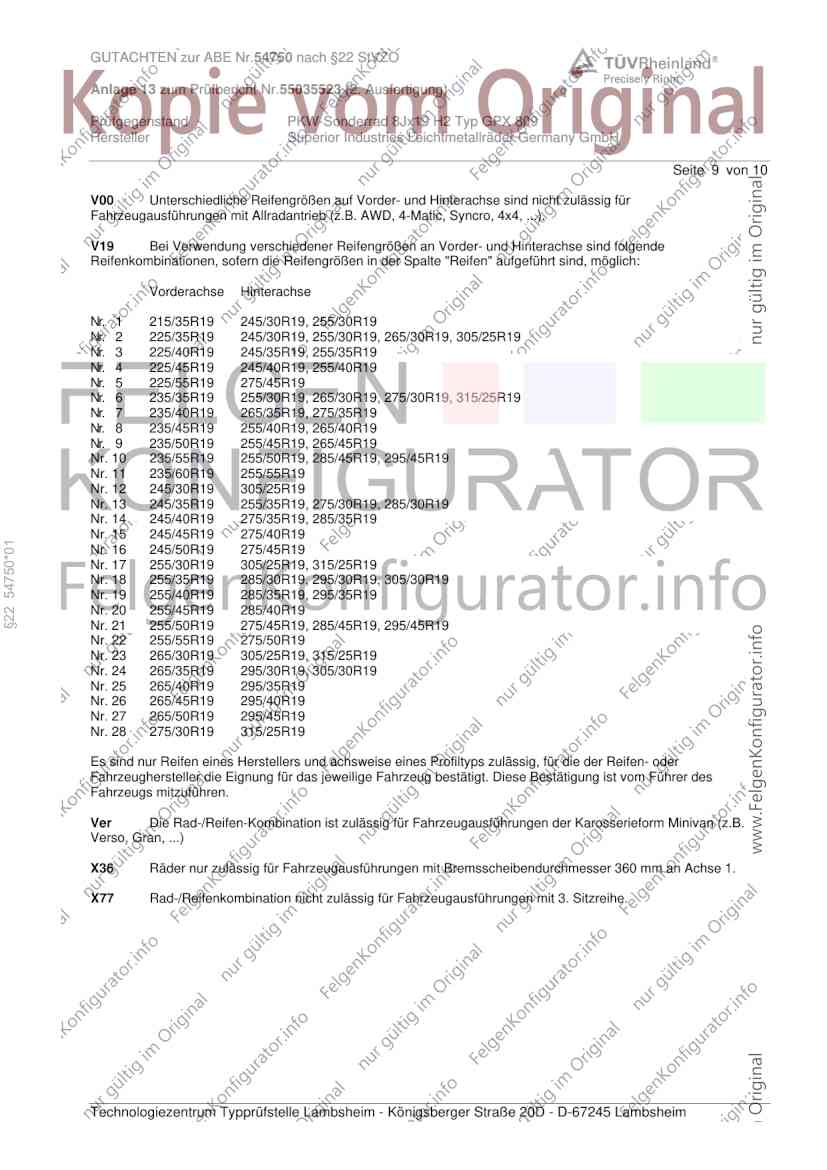

Seite 9 von 10
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 275/40R19
§22 54750*01
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Minivan (z.B.
Verso, Gran, ...)
X36 Räder nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54750 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55035523 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ GPX 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH

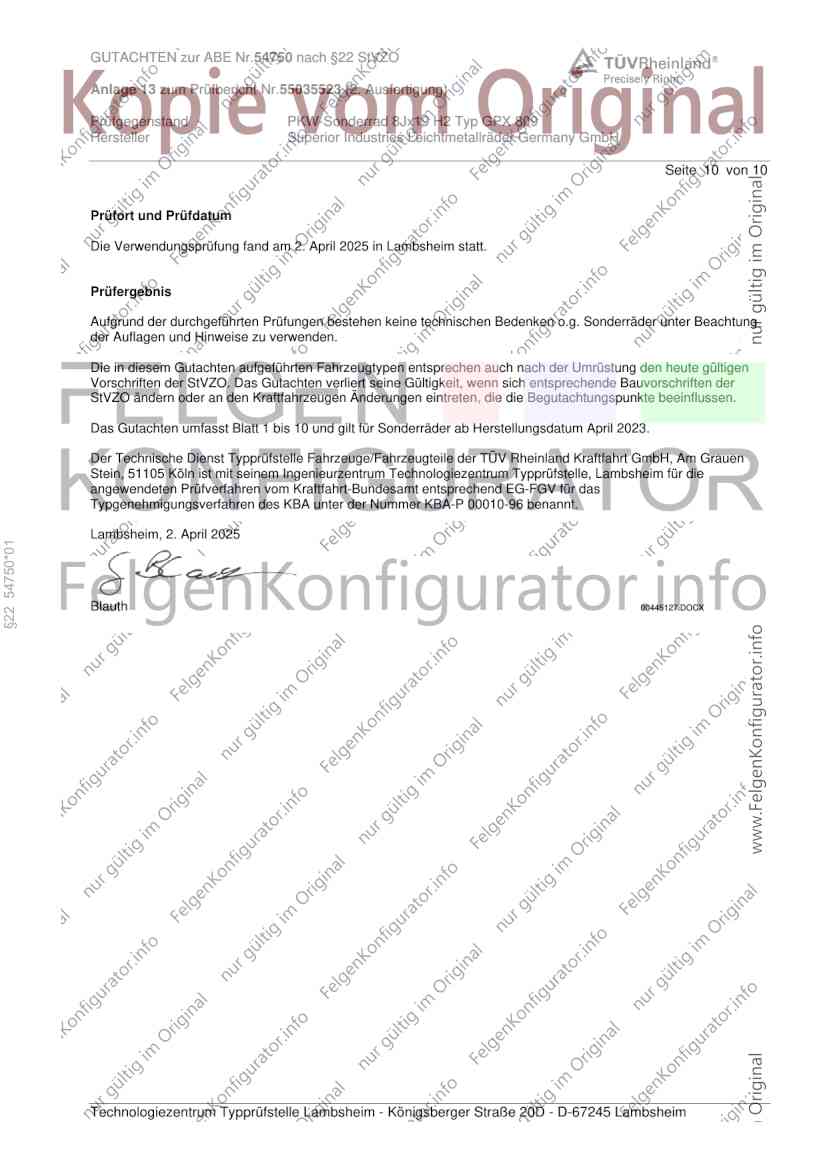

Seite 10 von 10
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. April 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter Beachtung
der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute gültigen
Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der
StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum April 2023.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am Grauen
Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für die
angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. April 2025
§22 54750*01
Blauth 00445127.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
