GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 1 von 26
Auftraggeber Berlin Tyres Europa GmbH
Holzhauserstrasse 182
13509 Berlin
QM-Nr. 49020212006
Prüfgegenstand PKW-Sonderrad
Modell KT
Typ KT X1-8519
Radgröße 8.5JX19 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
W1 KT X1-8519 W1 / Ø72,6xØ63,4 5/108/63,4 40 830 2300
Kennzeichnungen
KBA-Nummer 100063
Herstellerzeichen KESKIN
Radtyp und Ausführung KT X1-8519 (s.o.)
Radgröße 8.5JX19 H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 100063*00
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 125 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 135 -
S05 Mutter M12x1,5 Kegel 60° 140 -
S06 Schraube M14x1,5 Kegel 60° 140 30
S07 Mutter M14x1,5 CL10 Kegel 60° 204 -
S08 Mutter M14x1,5 CL10 Kegel 60° 220 -
S09 Mutter M14x1,5 Kegel 60° 125 -
S10 Mutter M14x1,5 Kegel 60° 135 -
S11 Mutter M14x1,5 Kegel 60° 140 -
S12 Mutter M14x1,5 Kegel 60° 170 -
S13 Serienschraube M14x1,5 Kegel 60° 140 33,5
S14 Schraube M14x1,5 Kegel 60° 140 33
S15 Mutter M14x1,5 Kegel 60° 140 -
S16 Serienschraube M14x1,5 Kegel 60° 180 33,5
S17 Serienschraube M14x1,5 Kegel 60° 140 34
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 2 von 26
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Lynk&Co
Smart
Volvo
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/35R19 K1a K1b K25 K29 K2b K41 K44 A01 A12 A14
DM2 K45 K46 K56 T88 A16 A18 B02
e13*2001/116*0109*. S03
Ford C-Max (Compact) 63-134 225/35R19 K1a K1b K2b K5d T84 T88 A01 A12 A14
DXA 63-134 235/35R19 K1c K2a K2b K4i K5d K6i K8e A16 A18 A58
e13*2007/46*1103*.. T87 T91 B02 KoS V19
- incl. Facelift 2015 63-134 245/30R19 K1c K2a K2b K4i K5d K6i K7d S04
§22 100063*00
K8i T89
63-134 255/30R19 K1c K2c K4i K5d K6i K7d K8i
T91
Ford Edge 132-155 235/55R19 A91 A14 A16 A18
SBF 132-155 255/50R19 A01 A12 K1a K1b K2a K2b A56 S08
e1*2007/46* 132-155 265/50R19 A01 A12 K1c K2c
1524*00-02 132-155 275/45R19 A01 A12 K1a K1b K2a K2b
Ford Edge 110-175 235/55R19 A91 A14 A16 A18
SBF 110-175 255/50R19 A01 A12 K1a K1b K2a K2b A57 S08
e1*2007/46* 110-175 265/50R19 A01 A12 K1c K2c
1524*03-.. 110-175 275/45R19 A01 A12 K1a K1b K2a K2b
ab MJ 2019
Ford Focus (II) 59-166 225/35R19 Car Flh K1a K1b K2b K41 K44 A01 A12 A14
DA3, DB3 K46 K56 Sth T84 T88 A16 A18 B02
e13*2001/116* 59-92,107 215/35R19 Flh K44 K46 K56 Sth T85 S03
0144,0157*..
Ford Focus (III) 63-134 215/35R19 K1a K8d T85 A01 A12 A14
DYB 63-134 225/35R19 K1a K1b K2b K4b K8d T84 T88 A16 A18 A58
e13*2007/46*1138*.. 63-134 235/35R19 K1a K1b K2b K4b K8d T87 T91 Car Flh Lim
- incl. Facelift 2014 63-134 245/30R19 K1c K2b K4b K5d K6g K8m T89 V19 S03
63-134 255/30R19 K1c K2b K3i K4b K5d K6g K7d
K8m T91
Ford Focus (IV) 63-134 225/35R19 K1a K1b K2b K5b T84 T88 A01 A12 A14
DEH 63-134 225/40R19 K1a K1b K2b K5b A16 A18 A58
e13*2007/46*1911*.. 63-134 235/35R19 K1c K2b K5d K8h F23 Flh KOV
63-134 245/35R19 K1c K2b K5d K7b K8m NoP V19 S04
63-134 255/30R19 K1c K2b K5d K7b K8m
63-134 255/35R19 K1c K2b K5d K7b K8m
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 3 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus (IV) 85-134 225/35R19 K1a K1b K2b K5b T84 T88 A01 A12 A14
DEH 85-134 225/40R19 K1a K1b K2b K5b A16 A18 A58
e13*2007/46*1911*.. 85-134 235/35R19 K1c K2b K5d K8h T87 T91 F24 Flh KOV
85-134 245/35R19 K1c K2b K5d K7b K8m NoP V19 S04
85-134 255/30R19 K1c K2b K5d K7b K8m T91
85-134 255/35R19 K1c K2b K5d K7b K8m
Ford Focus Active (IV) 63-134 225/40R19 A12 A14 A16
DEH 63-134 235/40R19 A01 K5w K6w A18 A58 Flh
e13*2007/46* 63-134 245/35R19 A01 K5d K5x K6i K6w KMV NoP V19
1911*03-.. 63-134 245/40R19 A01 K5d K5x K6i K6w S04
63-134 255/35R19 A01 K1a K2b K4h K5d K5x K6i
K6x K8e
Ford Focus Cabrio (II) 74-107 225/35R19 K1a K1b K2b K41 K44 K46 K56 A01 A12 A14
DB3 T88 A16 A18 B02
e13*2001/116*0157*. Cbo S03
Ford Focus RS (II) 224, 257 235/35R19 K1a K1b K3s K4i K5a K6d A01 A12 A14
DA3, DA3-RS 224, 257 245/30R19 K1c K2a K2b K3s K4i K5a K6d A16 A18 A58
§22 100063*00
e13*2001/116*0144*. K6i T89 B02 Flh S03
e13*2001/116*1010*.
Ford Focus RS (III) 257 225/35R19 K1a K2b M+S T88 A01 A12 A14
DYB, DYB-RS 257 235/35R19 K1a K2b A16 A18 A56
e13*2007/46*1138*..; 257 245/30R19 K1c K2c K3i K4i K5d K8h K9v Flh S03
e13*2007/46*1616*.. T89
257 255/30R19 K1c K2c K3i K4i K5d K8h K9v
Ford Focus ST (III) 136, 184 225/35R19 K1a K1b K2b K4b K8d T88 A01 A12 A14
DYB 136, 184 235/35R19 K1a K1b K2b K4b K8d A16 A18 A58
e13*2007/46*1138*.. 136, 184 245/30R19 K1c K2b K4b K5d K6g K8m T89 Car Flh V19
- incl. Facelift 2015 136, 184 255/30R19 K1c K2b K3i K4b K5d K6g K7d S03
K8m
Ford Focus ST (IV) 140, 206 225/35R19 K1a K2b K4i K5b K8d K9v M+S A01 A12 A14
DEH T88 A16 A18 A58
e13*2007/46* 140, 206 235/35R19 K1a K1b K2b K4i K5d K8i K9v Car F80 Flh
1911*05-.. T87 T91 ML7 S04
- ohne Track-Pack 140, 206 245/35R19 K1c K2c K4i K5d K7b K8r K9v
140, 206 255/30R19 K1c K2c K4i K5d K7b K8r K9v
T87 T91
Ford Focus Turnier (IV) 63-134 225/35R19 K1a K1b K2b K5b T88 A01 A12 A14
DEH 63-134 225/40R19 K1a K1b K2b K5b A16 A18 A58
e13*2007/46*1911*.. 63-134 235/35R19 K1c K2b K5d K8b T87 T91 Car F24 KOV
63-134 245/35R19 K1c K2b K5d K7b K8n NoP V19 S04
63-134 255/30R19 K1c K2b K5d K7b K8n T91
63-134 255/35R19 K1c K2b K5d K7b K8n
Ford Focus Turnier Active 63-134 225/40R19 A12 A14 A16
(IV) 63-134 235/40R19 A01 K5w K6w A18 A58 Car
DEH 63-134 245/35R19 A01 K5d K5x K6i K6w F24 KMV NoP
e13*2007/46* 63-134 245/40R19 A01 K5d K5x K6i K6w V19 S04
1911*03-.. 63-134 255/35R19 A01 K1a K2b K4h K5d K5x K6i
K6x K8e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 4 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Galaxy (II) 74-149 235/40R19 K1a K2b K46 T96 A01 A12 A14
WA6 74-149 255/35R19 K1a K1b K2b K42 K46 T96 A16 A18 A58
e13*2001/116* B02 S12
0185*00-23
Ford Galaxy (III) 88-177 235/45R19 T95 T99 A12 A14 A16
WA6, WAH6 88-177 245/40R19 A01 K1a K3h K5d T94 T98 A18 A57 MHy
e13*2001/116* 88-177 245/45R19 A01 K1a K3h K5d NoE V00 V19
0185*24-..; 88-177 255/40R19 A01 K1a K1b K2b K3h K4i K5d S08
e13*2007/46*2374*..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 235/45R19 A12 A14 A16
DM2 100-147 245/40R19 A01 K1a A18 A57 B02
e13*2001/116* 100-147 245/45R19 A01 K1a S03
0109*19-31 100-147 255/40R19 A01 K1a K2b
Ford Kuga (II) 85-134 225/45R19 R37 A12 A14 A16
DM2 85-178 235/40R19 A18 A57 S04
e13*2001/116* 85-178 235/45R19
0109*31-..
§22 100063*00
85-178 245/40R19 A01 K1a K1b K2b
- ab Modell 2013 85-178 245/45R19 A01 G01 K1a K1b K2b
- incl. Facelift 2016 85-178 255/40R19 A01 K1c K2b
Ford Kuga (III) 88-140 225/55R19 R70 A12 A14 A16
DFK 88-140 235/50R19 A01 K1c K2b K6y A18 A57 NoP
e13*2007/46*2188*.. 88-140 245/50R19 A01 K1c K2a K2b K4w K6y S04
- incl. Facelift 2024 88-140 255/45R19 A01 K1c K2b K4w K6y
88-140 265/45R19 A01 K1c K2a K2b K4w K6y
Ford Kuga (III) PHEV 111, 112 225/55R19 R70 A12 A14 A16
DFK, DFHK 111, 112 235/50R19 A01 K1c K2b K6y A18 A58 S04
e13*2007/46*2188*..; 111, 112 245/50R19 A01 K1c K2a K2b K4w K6y
e13*2018/858* 111, 112 255/45R19 A01 K1c K2b K4w K6y
00042*.. 111, 112 265/45R19 A01 K1c K2a K2b K4w K6y
- Plug-in Hybrid
- incl. Facelift 2024
Ford Mondeo (III) 66-166 225/35R19 K1c K2c K44 K56 T84 T88 A01 A12 A14
B4Y, B5Y A16 A18 A58
e1*98/14* B02 Flh Sth
0154,0155*.. S01
Ford Mondeo (IV) 74-176 235/35R19 G40 K2b T87 T91 A01 A12 A14
BA7 74-176 235/40R19 G81 K2b R69 A16 A18 A58
e13*2001/116* 74-176 245/30R19 K1a K1b K2b T89 X98 B02 Flh Lim
0249*00-25 74-176 245/30R19 G98 K1a K1b K2b T89 V19 S05
- incl. Facelift 2010 74-176 245/35R19 G81 K1a K1b K2b T89 T93
74-176 255/30R19 K1c K27 K2b T87 T91 X98
74-176 255/30R19 G98 K1c K2b T87 T91
81,92,107 225/35R19 G40 K2b T88 X98
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 5 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo (V) 85-177 225/40R19 K2b K6g T89 T93 A01 A12 A14
BA7 85-177 235/40R19 K1a K1b K2b K4i K6g K6j A16 A18 A57
e13*2001/116* 85-177 245/35R19 K1c K2b K4i K5d K6h K6n T89 Flh Lim V00
0249*26-.. T93 V19 S04
- ab MJ 2015 (MK5) 85-177 255/35R19 K1c K2c K4i K5d K6h K6n
Ford Mondeo Hybrid (V) 103 225/40R19 K2b K6g T93 A01 A12 A14
BA7-HEV, BA7H 103 235/40R19 K1a K1b K2b K4i K6g K6j A16 A18 A58
e13*2007/46*1485*.. 103 245/35R19 K1c K2b K4i K5d K6h K6n T93 Car Lim V19
103 255/35R19 K1c K2c K4i K5d K6h K6n S04
Ford Mondeo Turnier (III) 66-166 225/35R19 K1c K2c K46 T88 A01 A12 A14
BWY 66-166 235/35R19 G01 K1c K2c K46 T87 T91 A16 A18 A58
e1*98/14*0156*.. B02 Car S01
Ford Mondeo Turnier (IV) 74-176 235/35R19 G40 K2b T87 T91 A01 A12 A14
BA7 74-176 235/40R19 G81 K2b R69 T92 T96 A16 A18 A58
e13*2001/116* 74-176 245/35R19 G81 K1a K1b K2b T89 T93 B02 Car V19
0249*00-25 74-176 255/30R19 K1c K27 K2b T87 T91 X98 S05
- incl. Facelift 2010 74-176 255/30R19 G98 K1c K2b T87 T91
§22 100063*00
81,92 225/35R19 G40 K2b T88
81,92 245/30R19 K1a K1b K2b T89 X98
81,92 245/30R19 G98 K1a K1b K2b T89
81,92,107 225/35R19 G40 R02 T88 X98
Ford Mondeo Turnier (V) 85-177 225/40R19 K2b K6g T89 T93 A01 A12 A14
BA7 85-177 235/40R19 K1a K1b K2b K4i K6g K6j A16 A18 A57
e13*2001/116* 85-177 245/35R19 K1c K2b K4i K5d K6h K6n T89 Car V00 V19
0249*26-.. T93 S04
- ab MJ 2015 (MK5) 85-177 255/35R19 K1c K2c K4i K5d K6h K6n
Ford Mustang Mach-E 100-140 225/55R19 K1a K1b K2b R70 A01 A12 A14
LSK, LSBK 100-140 235/50R19 K1a K1b K2b A16 A18 A57
e13*2007/46*2387*..; 100-140 255/45R19 K1a K1b K2b S07
e1*2018/858*00365*..
- Elektro
Ford Puma 70-114 225/40R19 K1a K1b K2b A01 A12 A14
J2K 70-114 235/40R19 K1a K1b K2b K3s A16 A18 A58
e9*2007/46* 70-114 245/35R19 K1c K2b K5w K6y NoE NoP V19
3165*00-15 70-114 255/35R19 K1c K2b K3s K4i K5x K6y S04
Ford Puma 92, 114 225/40R19 K1a K1b K2b A01 A12 A14
J2K 92, 114 235/40R19 K1a K1b K2b K3s A16 A18 A58
e9*2007/46*3165*16-.. 92, 114 245/35R19 K1c K2b K5w K6y NoE NoP V19
- ab Facelift 2024 92, 114 255/35R19 K1c K2b K3s K4i K5x K6y S04
Ford Puma ST 118,147 225/40R19 K1a K1b K2b A01 A12 A14
J2K 118,147 235/40R19 K1a K1b K2b K3s A16 A18 A58
e9*2007/46* 118,147 245/35R19 K1c K2b K5w K6y NoE NoP V19
3165*00-15 118,147 255/35R19 K1c K2b K3s K4i K5x K6y S04
Ford Puma ST 118 225/40R19 K1a K1b K2b A01 A12 A14
J2K 118 235/40R19 K1a K1b K2b K3s A16 A18 A58
e9*2007/46*3165*16-.. 118 245/35R19 K1c K2b K5w K6y NoE NoP V19
- ab Facelift 2024 118 255/35R19 K1c K2b K3s K4i K5x K6y S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 6 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford S-Max (I) 74-176 225/40R19 K2b T93 A01 A12 A14
WA6 74-176 235/40R19 K1a K2b K46 T92 T96 A16 A18 A58
e13*2001/116* 74-176 245/35R19 K1a K2b K46 T93 B02 S12
0185*00-23 74-176 255/35R19 K1a K1b K2b K42 K46 T92 T96
Ford S-Max (II) 88-177 235/45R19 T95 T99 A12 A14 A16
WA6, WAH6 88-177 245/40R19 A01 K1a K2b K3h K5d T94 T98 A18 A57 MHy
e13*2001/116* 88-177 245/45R19 A01 K1a K2b K3h K5d NoE V00 V19
0185*24-..; 88-177 255/40R19 A01 K1a K2b K3h K4i K5d S08
e13*2007/46*2374*..
- ab MJ 2016
Ford Tourneo Courier 92 225/40R19 T89 T93 A12 A14 A16
N1P 92 235/35R19 T91 A18 A58 NoE
e13*2018/858*00648*.. 92 235/40R19 T92 T96 NoP S04
92 245/35R19 T89 T93
92 255/30R19 A01 K1a K3i K5b K5w T91
92 255/35R19 A01 K1a K3i K5b K5w T92 T96
Ford Transit/Tourneo 55-125 225/40R19 K1a K1b K2b K4i K6f T93 A01 A12 A14
§22 100063*00
Connect 55-125 235/35R19 K1a K1b K2b K4i K6f T91 A16 A18 A58
PJ2, PU2 55-125 245/35R19 K1c K2a K2b K4i K6f K8h K8x S04
e1*2001/116* T93
0207*16-25;
e1*2007/46*
0272*04-13,
- Modell 2014 bis 2017
- mit Radmuttern M12x1,5
Ford Transit/Tourneo 55-88 225/40R19 G01 K1a K1b K2b K4i K6f T93 A01 A12 A14
Connect 55-88 235/35R19 K1a K1b K2b K4i K6f T91 A16 A18 A58
PJ2, PU2 55-88 245/35R19 K1c K2a K2b K4i K6f K8h K8x S07
e1*2001/116* T93
0207*26-..;
e1*2007/46*0272*14-..
ab Modelljahr 2018
- mit Radmuttern M14x1,5
Ford Transit/Tourneo 73, 74 225/40R19 A01 G15 T89 T93 A12 A14 A16
Courier 73, 74 235/35R19 A01 G15 T91 A18 A58 NoE
N3P 73, 74 235/40R19 A01 G15 T92 T96 NoP S04
e13*2018/858*00649*.. 73, 74 245/30R19 T89
- nur mit 15 Zoll 73, 74 245/35R19 A01 G15 T89 T93
Serienbereifung 73, 74 255/30R19 A01 K1a K3i K5b K5w T91
73, 74 255/35R19 A01 G15 K1a K3i K5b K5w T92
T96
Ford Transit/Tourneo 73-92 225/40R19 T89 T93 A12 A14 A16
Courier 73-92 235/35R19 T91 A18 A58 NoE
N3P 73-92 235/40R19 T92 T96 NoP Z16 Z17
e13*2018/858*00649*.. 73-92 245/35R19 T89 T93 S04
- mit 16/17 Zoll 73-92 255/30R19 A01 K1a K3i K5b K5w T91
Serienbereifung 73-92 255/35R19 A01 K1a K3i K5b K5w T92 T96
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 7 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar F-Pace 120-132 235/55R19 A10 A14 A16 A18
DC 120-132 245/55R19 A32 A57 S09
e11*2007/46*3324*..; 120-280 255/55R19 A91
e5*2007/46*1047*:: 120-280 265/50R19 A01 A12 K1a K1b
120-280 265/55R19 A01 A12 K1a K1b
Jaguar XE 120-184 225/40R19 K1a T93 A01 A12 A14
JA 120-184 235/35R19 K1a T91 A16 A18 A58
e11*2007/46*2150*.., 120-184 235/40R19 K1a Lim P35 V19
e5*2007/46*1049*.. 120-184 245/35R19 K1c T93 S02
120-184 255/30R19 K1c K2a K2b K6s T91
120-184 255/35R19 K1c K2a K2b K6s
Jaguar XF 120-202 235/40R19 R37 A12 A14 A16
CC9 120-202 235/45R19 R37 A18 Lim V19
e11*2001/116*0323*. 120-283 245/40R19 S02
120-283 255/35R19
120-283 255/40R19
Jaguar XF 120-221 225/45R19 R37 T92 T96 A12 A14 A16
§22 100063*00
JB 120-221 235/40R19 R37 T92 T96 A18 A58 Lim
e11*2007/46*2981*.., 120-280 245/40R19 A01 K1a V19 S02
e5*2007/46*1048*.. 120-280 255/40R19 A01 K1a
Jaguar XJ 152-291 245/40R19 K41 R37 T94 T98 A01 A12 A14
N*3 152-291 245/45R19 K41 M+S R09 A16 A18 B02
e11*2001/116*0217*.. 152-291 255/40R19 K41 R35 NBF S02
Jaguar X-Type 96-170 225/35R19 K1c K2c K41 K42 K43 K45 K46 A01 A12 A14
CF1 K56 T88 Y16 A16 A18 B02
e11*98/14*0176*.. Lim S01
Land Rover Discovery 110-213 235/50R19 K1a A01 A12 A14
Sport 110-213 235/55R19 K1a A16 A18 A57
LC 110-213 245/50R19 K1a K1b S10
e11*2007/46*1659*..; 110-213 275/45R19 K1a K1b K2b
e5*2007/46*1058*00-02
- bis Modelljahr 2019
Land Rover Discovery 120-213 235/55R19 A98 A14 A16 A18
Sport A57 MpH S10
LC
e5*2007/46*1058*01-..
- ab Modelljahr 2020
Land Rover Freelander 2 110-171 235/55R19 K1a K1b K2b A01 A12 A14
LF 110-171 255/50R19 K1c K2b A16 A18 S11
e11*2001/116*0300*. 110-171 275/45R19 K1c K2b
Land Rover Range-Rover 110-213 235/50R19 A12 A14 A16
Evoque 110-213 235/55R19 A18 A57 Cbo
LV, LV-A 110-213 245/50R19 A01 K2b Cpe Y85 S11
e11*2007/46*0223*..; 110-213 255/45R19
e3*2007/46*0221*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 8 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover Range-Rover 110-221 235/55R19 A12 A14 A16
Evoque A18 A57 MpH
LZ S10
e5*2007/46*0076*..
Land Rover Range-Rover 132-184 235/55R19 A10 R37 A14 A16 A18
Velar 132-184 245/55R19 A10 R37 A56 NoP S11
LY 132-294 255/55R19 A10
e11*2007/46*3954*..; 132-294 265/50R19 A01 A12 K1a
e5*2007/46*1057*.. 132-294 265/55R19 A01 A12 K1a
Land Rover Range-Rover 221 255/55R19 A10 A14 A16 A18
Velar 221 265/50R19 A01 A12 K1a A56 S15
LY 221 265/55R19 A01 A12 K1a
e5*2007/46*1057*..
- Plug-in Hybrid
Lynk & Co 01 105 235/50R19 K1a K1b K2a K2b K4i A01 A12 A14
GX6 105 245/45R19 K1a K1b K2b A16 A18 A58
e9*2018/858*11032*.. 105 255/45R19 K1a K1b K2a K2b K4i NoP V19 S13
§22 100063*00
- Hybrid 105 265/45R19 K1c K2c K4i
Smart #1 75, 116 235/45R19 K1c A01 A12 A14
HX11 75, 116 245/40R19 K1c K2a K2b T98 A16 A18 A57
e1*2018/858*00227*.. 75, 116 255/40R19 K1c K2c V00 V19 S16
- Elektro
Smart #3 75, 116 245/45R19 A90 A14 A16 A18
HC11 75, 116 255/40R19 A01 A12 K1a K1b K2b K5v A57 S16
e1*2018/858*00349*..
- Elektro
Polestar 2 80,160 245/45R19 K1a K1b K2a K2b A01 A12 A14
V 80,160 255/40R19 K1c K2c A16 A18 A57
e9*2007/46*6834*..; 80,160 255/45R19 G01 K1c K2c Lim V10 S13
e9*2018/858*
11085*00-03
- Elektro
- bis Modelljahr 2023
Polestar 2 192 245/45R19 K1a K1b K2a K2b A01 A12 A14
V 192 255/40R19 K1c K2c A16 A18 A56
e9*2018/858* 192 255/45R19 G01 K1c K2c Lim V10 S17
11085*04-..
- AWD, Allrad
- Elektro
- ab Modelljahr 2024
Polestar 2 109-141 245/45R19 K1a K1b K2a K2b A01 A12 A14
V 109-141 255/40R19 K1c K2c A16 A18 A58
e9*2018/858* 109-141 255/45R19 G01 K1c K2c AHa Lim V10
11085*04-.. S17
- RWD, Heckantrieb
- Elektro
- ab Modelljahr 2024
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 9 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo C30 73-169 225/35R19 K1c K25 K2b K41 K42 K45 T84 A01 A12 A14
M, M-2D T88 A16 A18 A58
e4*2001/116*0076*.., B02 Com S01
e1*2001/116*0427*..
Volvo C40 80, 160 235/50R19 K1c R02 A01 A12 A14
X 80, 160 255/45R19 K2c R03 A16 A18 A57
e9*2007/46* 80, 160 265/45R19 K2c K6v R03 V19 Vn2 S13
3146*13-15
- Elektro
- bis Modell 2022
Volvo C70 100-169 225/35R19 T88 A12 A14 A16
M 100-169 235/35R19 A01 K46 T87 T91 A18 B02 Cbo
e4*2001/116* 100-169 245/30R19 A01 K42 K46 K66 T89 S01
0076*08-..
Volvo EC40, C40 101-128 235/50R19 K1c R02 A01 A12 A14
X 101-128 255/45R19 K2c R03 A16 A18 A58
e9*2007/46*3146*16-.. 101-128 265/45R19 K2c K6v R03 AHa V19 Vn2
- RWD, Heckantrieb S17
§22 100063*00
- Elektro
- ab Modell 2023
Volvo EC40, C40 183 235/50R19 K1c R02 A01 A12 A14
X 183 255/45R19 K2c R03 A16 A18 A56
e9*2007/46*3146*16-.. 183 265/45R19 K2c K6v R03 V19 Vn2 S17
- AWD, Allrad
- Elektro
- ab Modell 2023
Volvo EX30 75, 116 225/45R19 A32 T96 A14 A16 A18
2 75, 116 235/45R19 A90 A57 S06
e9*2018/858*11478*.. 75, 116 245/45R19 A01 A12 K1a K1b K2b
- Elektro 75, 116 255/40R19 A01 A12 K1a K1b K2a K2b
Volvo EX40, XC40 183 235/50R19 K1c R02 A01 A12 A14
Recharge 183 255/45R19 K2c R03 A16 A18 A56
X 183 265/45R19 K2c K6v R03 V19 Vn2 S17
e9*2007/46*3146*16-..
- AWD, Allrad
- Elektro
- ab Modell 2023
Volvo EX40, XC40 101-128 235/50R19 K1c R02 A01 A12 A14
Recharge 101-128 255/45R19 K2c R03 A16 A18 A58
X 101-128 265/45R19 K2c K6v R03 AHa V19 Vn2
e9*2007/46*3146*16-.. S17
- RWD, Heckantrieb
- Elektro
- ab Modell 2023
Volvo S40, V50 73-169 225/35R19 K1c K25 K2b K41 K42 K44 K45 A01 A12 A14
M K46 T84 T88 A16 A18 B02
e4*2001/116*0076*.. Car Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 10 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60 120-186 225/40R19 R37 T89 T93 A12 A14 A16
Z 120-240 235/40R19 A18 A57 KOV
e4*2007/46* 120-240 245/40R19 A01 GV2 K1a K2c LV4 Lim NBF NoP
1315*05-.. 120-240 255/35R19 A01 K1c K2c K3i K4i LV4 S13
Volvo S60, V60 84-177 225/35R19 A58 K1c K2b K4i K6f T88 A01 A12 A14
F, F-N2D 84-177 245/30R19 A58 K1c K2b K3i K4i K5b K6f A16 A18 A57
e9*2007/46*0023*..; T89 Car Lim Npf
e13*2007/46*1157*.. 84-180 235/35R19 K1c K2b K3i K4i K5b K6f T87 V00 V19 S14
T91
84-180 255/30R19 A58 K2c K4i K6f R03 T91
84-242 235/40R19 G03 K1c K2b K3i K4i K5b K6f
84-242 245/35R19 K1c K2b K3i K4i K5b K6f T89
T93
Volvo S60, V60 Polestar 258, 270 235/40R19 K1a K1b K2b K3i K4i K5f K6r A01 A12 A14
F, F-N2D 258, 270 245/35R19 K1c K2b K3i K4i K5f K6r K7b A16 A18 A56
e9*2007/46*0023*..; 258, 270 245/40R19 K1c K2b K3i K4i K5f K6r K7b Car Lim Npf
e13*2007/46*1157*.. 258, 270 255/35R19 K1c K2b K3i K4i K5f K6r K7b S14
Volvo S60CC, V60CC 110-187 225/45R19 A12 A14 A16
§22 100063*00
F 110-187 235/40R19 A18 A57 Car
e9*2007/46*0023*.. 110-187 235/45R19 A01 K3s KMV Lim S14
- Cross Country 110-187 245/40R19 A01 K1c K2b K4i K5w
110-187 255/40R19 A01 K1c K2b K3s K4i K5b K5x
K6b K6w
Volvo S80 80-180 235/35R19 A01 K1a K1b K2b K46 T91 A12 A14 A16
A, A-2D 80-180 255/30R19 A01 K1c K2b K41 K42 K45 K46 A18 V00 V19
e9*2001/116*0057*.., T91 S14
e1*2001/116*0504*.. 80-232 225/40R19 T93
80-232 235/40R19 A01 G03 K1a K1b K2b K46 T92
T96
80-232 245/35R19 A01 K1a K1b K2b K41 K42 K45
K46 T93
80-232 255/35R19 A01 K1c K2b K41 K42 K43 K45
K46 T92 T96
Volvo S90, V90 110-187 225/45R19 A12 R37 A14 A16 A18
P 110-187 235/40R19 A98 R37 A57 Car KOV
e4*2007/46*1067*.. 110-240 245/40R19 A12 Lim NBF NoP
110-240 255/35R19 A01 A12 LV9 S13
110-240 255/35R19 A12 RV9
110-240 255/40R19 A01 A12 LV9
110-240 255/40R19 A12 RV9
Volvo S90, V90 -T6/T8 186-235 245/40R19 T98 A12 A14 A16
P 186-235 255/35R19 A01 LV9 T96 A18 A56 B65
e4*2007/46*1067*.. 186-235 255/35R19 RV9 T96 Car KOV Lim
- Twin Engine Hybrid 186-235 255/40R19 A01 LV9 S13
186-235 255/40R19 RV9
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 11 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V40 84 - 187 225/35R19 K1a K1b K6g T84 T88 A01 A12 A14
M, M-N2E 84 - 187 235/30R19 K1c K2b K6g T86 A16 A18 A58
e4*2001/116* 84 - 187 235/35R19 K1c K2b K6g T87 T91 Flh V19 X4V
0076*27-..; 84 - 187 245/30R19 K1c K2b K3i K5b K6h K8e S03
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/40R19 K1a K1b A01 A12 A14
M, M-N2E 84-187 235/35R19 K1c T87 T91 A16 A18 A57
e4*2001/116* 84-187 245/35R19 K1c K2b K6g K6j Flh V00 V19
0076*29-..; 84-187 255/35R19 K1c K2b K6g K6j S03
e13*2007/46*1337*..
- Cross Country
Volvo V60 120-162 235/40R19 G81 K1c K2b K3i K4i K5b K6f A01 A12 A14
G T96 A16 A18 A56
e9*2007/46*0093*.. 120-162 245/35R19 K1c K2b K3i K4i K5b K6f T93 Car S14
- Twin Engine Hybrid
Volvo V60 110-186 225/40R19 R37 T89 T93 A12 A14 A16
Z 110-240 235/40R19 A18 A57 Car
e4*2007/46*1315* KOV NBF NoP
§22 100063*00
110-240 245/40R19 A01 GV2 K1a K2c LV4
110-240 255/35R19 A01 K1c K2c K3i K4i LV4 S13
Volvo V60 CC 110-186 225/45R19 K1c K2b A01 A12 A14
Z 110-186 235/45R19 K1c K2a K2b A16 A18 A56
e4*2007/46*1315*.. 110-186 245/40R19 K1c K2c K5w K6w Car KMV NBF
- Cross Country 110-186 245/45R19 K1c K2c K5w K6w NoP S13
110-186 255/40R19 K1c K2c K3i K5c K5x K6w
Volvo V60, S60 -T6/T8 186-233 235/40R19 T96 A12 A14 A16
Z 186-233 245/40R19 A01 GV2 K1a K2c LV4 A18 A56 Car
e4*2007/46*1315*.. 186-233 255/35R19 A01 K1c K2c K3i K4i LV4 T96 KOV Lim MpH
- Twin Engine Hybrid S13
Volvo V70 80-180 235/35R19 A01 K1a K1b K46 T91 A12 A14 A16
B, /-2D, /-N2D, /-N2E 80-180 255/30R19 A01 K1c K2b K41 K42 K45 K46 A18 Car V00
e9*2001/116*0065*..; T91 V19 X7V S14
e1*2001/116*0505*..; 80-224 225/40R19 T93
e1*2007/46*0495*..; 80-224 235/40R19 A01 G03 K1a K1b K46 T92 T96
e13*2007/46*1203*.. 80-224 245/35R19 A01 K1c K2b K41 K42 K45 K46
T93
80-224 255/35R19 A01 K1c K2b K41 K42 K43 K45
K46 T92 T96
Volvo V90 CC 120-240 235/50R19 K1c K2b A01 A12 A14
P 120-240 245/45R19 K1c K2b A16 A18 A56
e4*2007/46*1067*01-.. 120-240 255/45R19 K1c K2b KMV NBF NoP
- Cross Country 120-240 265/45R19 K1c K2c K6g K6i S13
Volvo XC40 95-184 235/50R19 K1c K2c A01 A12 A14
X 95-184 245/45R19 K1a K1b K2a K2b A16 A18 A57
e9*2007/46*3146*.. 95-184 245/50R19 K1c K2c MpH NoE S13
95-184 255/45R19 K1c K2c
95-184 265/45R19 K1c K2c K6v
95-184 275/45R19 K1c K2c K6x
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 12 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC40 Recharge 80, 160 235/50R19 K1c R02 A01 A12 A14
X 80, 160 255/45R19 K2c R03 A16 A18 A57
e9*2007/46* 80, 160 265/45R19 K2c K6v R03 V19 Vn2 S13
3146*09-15
- Elektro
- bis Modell 2022
Volvo XC60 100-242 235/55R19 K1c K2b A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 245/50R19 K1c K2b A16 A18 A57
e9*2001/116*0068*..; 100-242 255/45R19 K1c K2b S14
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-240 235/50R19 K1c K2c A01 A12 A14
U 110-240 235/55R19 K1c K2c A16 A18 A57
e4*2007/46*1220*.. 110-240 245/50R19 K1c K2c KOV NoP S13
- ohne Radhaus- 110-240 255/45R19 K1c K2c
Verbreiterungen 110-240 255/50R19 K1c K2c
§22 100063*00
110-240 265/45R19 K1c K2c
110-240 275/45R19 K1c K2c
Volvo XC60 110-240 235/50R19 K1a K1b K2c A01 A12 A14
U 110-240 235/55R19 K1a K1b K2c A16 A18 A57
e4*2007/46*1220*.. 110-240 245/50R19 K1c K2c KMV NoP X5V
- mit Radhaus- 110-240 255/45R19 K1a K1b K2c S13
Verbreiterungen 110-240 255/50R19 K1c K2c
(ww. Serie 8,5x21-ET49,5) 110-240 265/45R19 K1c K2c
110-240 275/45R19 K1c K2c
Volvo XC60 110-240 235/50R19 A12 A14 A16
U 110-240 235/55R19 A18 A57 KMV
e4*2007/46*1220*.. 110-240 245/50R19 NoP X6V S13
- mit Radhaus- 110-240 255/45R19
Verbreiterungssatz 110-240 255/50R19
für 9 Zoll Breite Serie 110-240 265/45R19
110-240 275/45R19
Volvo XC60 T6/T8 186-235 235/50R19 K1c K2c A01 A12 A14
U 186-235 235/55R19 K1c K2c A16 A18 A56
e4*2007/46*1220*.. 186-235 245/50R19 K1c K2c KOV P40 S13
- Twin Engine Hybrid 186-235 255/45R19 K1c K2c
- ohne Radhaus- 186-235 255/50R19 K1c K2c
Verbreiterungen 186-235 265/45R19 K1c K2c
186-235 275/45R19 K1c K2c
Volvo XC60 T6/T8 186-235 235/50R19 K1a K1b K2c A01 A12 A14
U 186-235 235/55R19 K1a K1b K2c A16 A18 A56
e4*2007/46*1220*.. 186-235 245/50R19 K1c K2c KMV P40 X5V
- Twin Engine Hybrid 186-235 255/45R19 K1a K1b K2c S13
- mit Radhaus- 186-235 255/50R19 K1c K2c
Verbreiterungen 186-235 265/45R19 K1c K2c
(ww. Serie 8,5x21-ET49,5) 186-235 275/45R19 K1c K2c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 13 von 26
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 T6/T8 186-235 235/50R19 A12 A14 A16
U 186-235 235/55R19 A18 A56 KMV
e4*2007/46*1220*.. 186-235 245/50R19 P40 X6V S13
- Twin Engine Hybrid 186-235 255/45R19
- mit Radhaus- 186-235 255/50R19
Verbreiterungssatz 186-235 265/45R19
für 9 Zoll Breite Serie 186-235 275/45R19
Volvo XC70 120-224 225/45R19 K1a T92 T96 A01 A12 A14
B, /-2D, /-N2D, /-N2E 120-224 235/45R19 K1c A16 A18 Car
e9*2001/116*0065*..; 120-224 245/40R19 K1c K2b K42 K46 KMV S14
e1*2001/116*0505*..; 120-224 255/40R19 K1c K2b K42 K46
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC90 140-240 235/55R19 A07 A12 A14
L 140-240 245/55R19 A16 A18 A57
e4*2007/46*0929*.. 140-240 255/50R19 NBF NoP XCg
140-240 255/55R19 S13
§22 100063*00
140-240 275/45R19
Volvo XC90 140-240 235/55R19 A07 A12 A14
L 140-240 245/55R19 A16 A18 A57
e4*2007/46*0929*.. 140-240 255/50R19 A01 K1a K1b K2b LV3 NBF NoP S13
140-240 255/55R19 A01 K1a K1b K2b LV3
140-240 275/45R19 A01 K1a K1b K2b LV3
Volvo XC90 T8 223-235 235/55R19 166 A07 A12 A14
L 223-235 245/55R19 166 A16 A18 A56
e4*2007/46*0929*.. 223-235 255/50R19 166 XCg S13
- Twin Engine Hybrid 223-235 255/55R19 164
223-235 275/45R19 166
Volvo XC90 T8 223-235 235/55R19 166 A07 A12 A14
L 223-235 245/55R19 166 A16 A18 A56
e4*2007/46*0929*.. 223-235 255/50R19 A01 K1a K1b K2b LV3 166 S13
- Twin Engine Hybrid 223-235 255/55R19 A01 K1a K1b K2b LV3 164
223-235 275/45R19 A01 K1a K1b K2b LV3 166
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die
Teiletypgenehmigung des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 14 von 26
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
§22 100063*00
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
164 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1640 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
166 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1660 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
Teiletypgenehmigung unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der Teiletypgenehmigung vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH

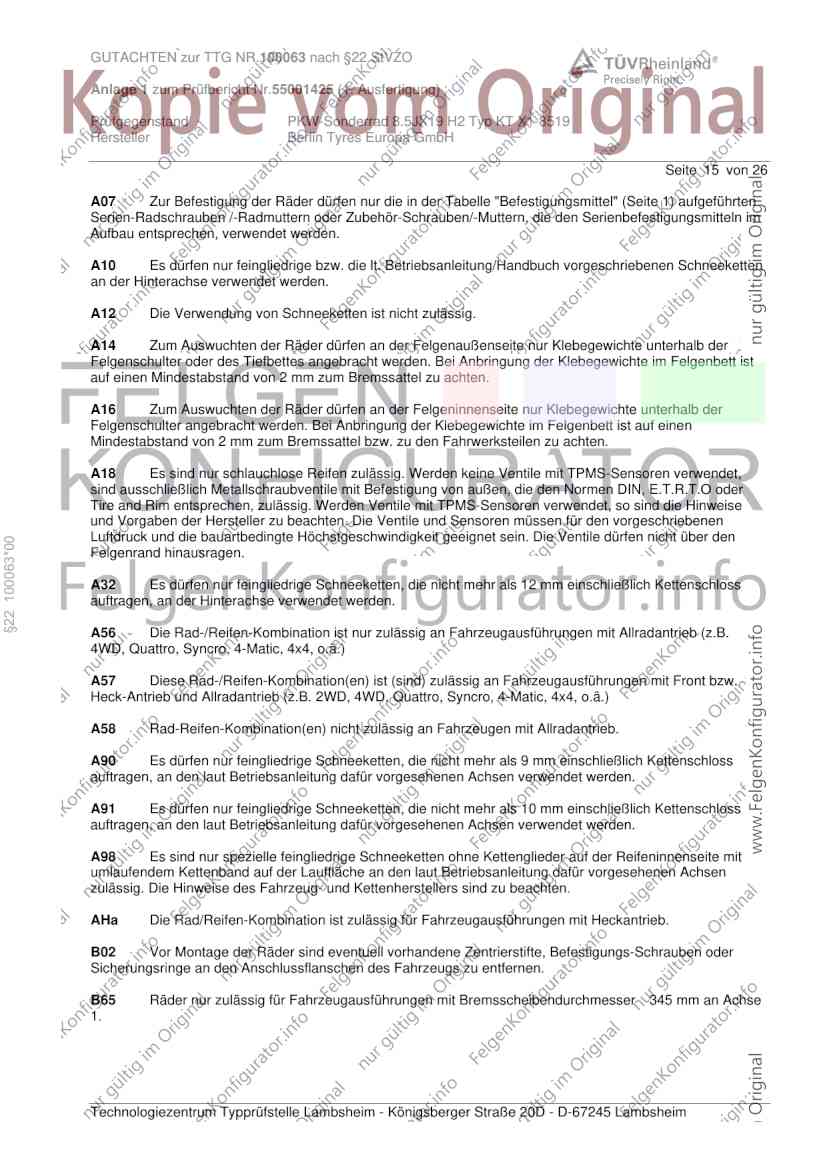

Seite 15 von 26
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführten
Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefestigungsmitteln im
Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
§22 100063*00
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen Achsen
zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B65 Räder nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 345 mm an Achse
1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH

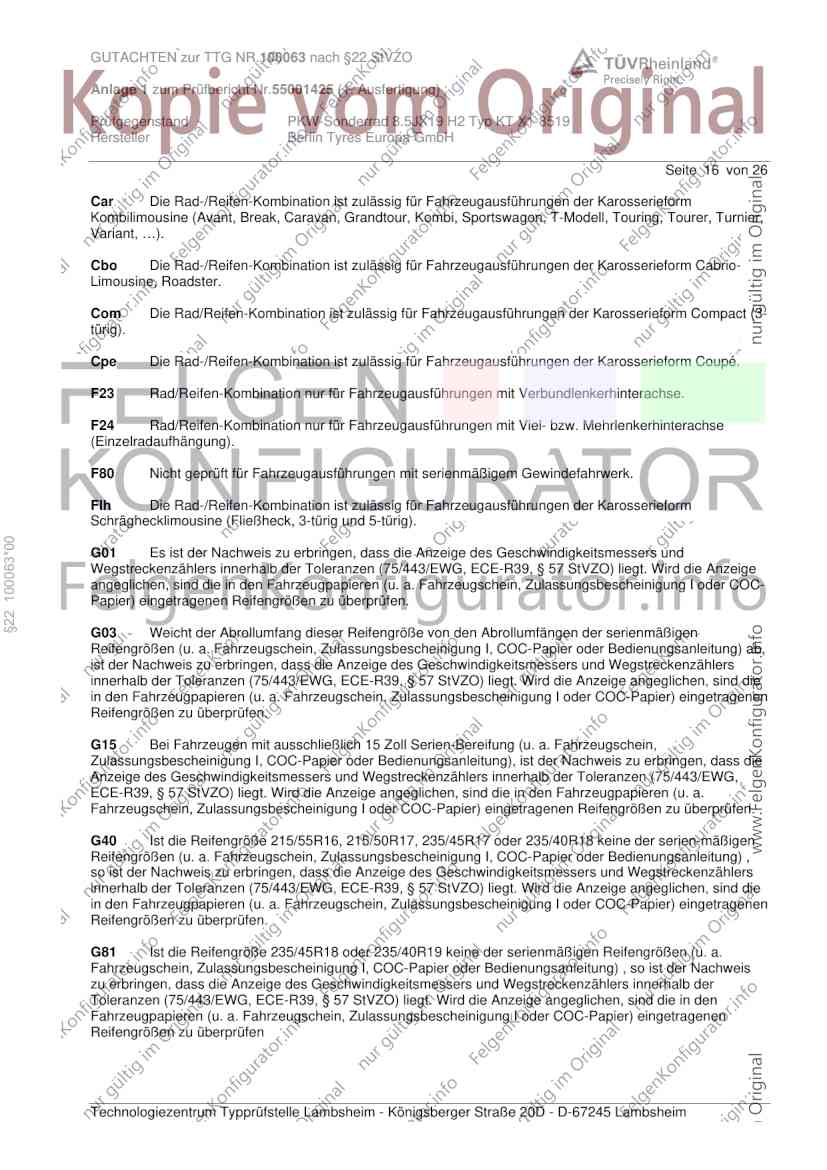

Seite 16 von 26
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Compact (3-
türig).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F80 Nicht geprüft für Fahrzeugausführungen mit serienmäßigem Gewindefahrwerk.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
§22 100063*00
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-mäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen

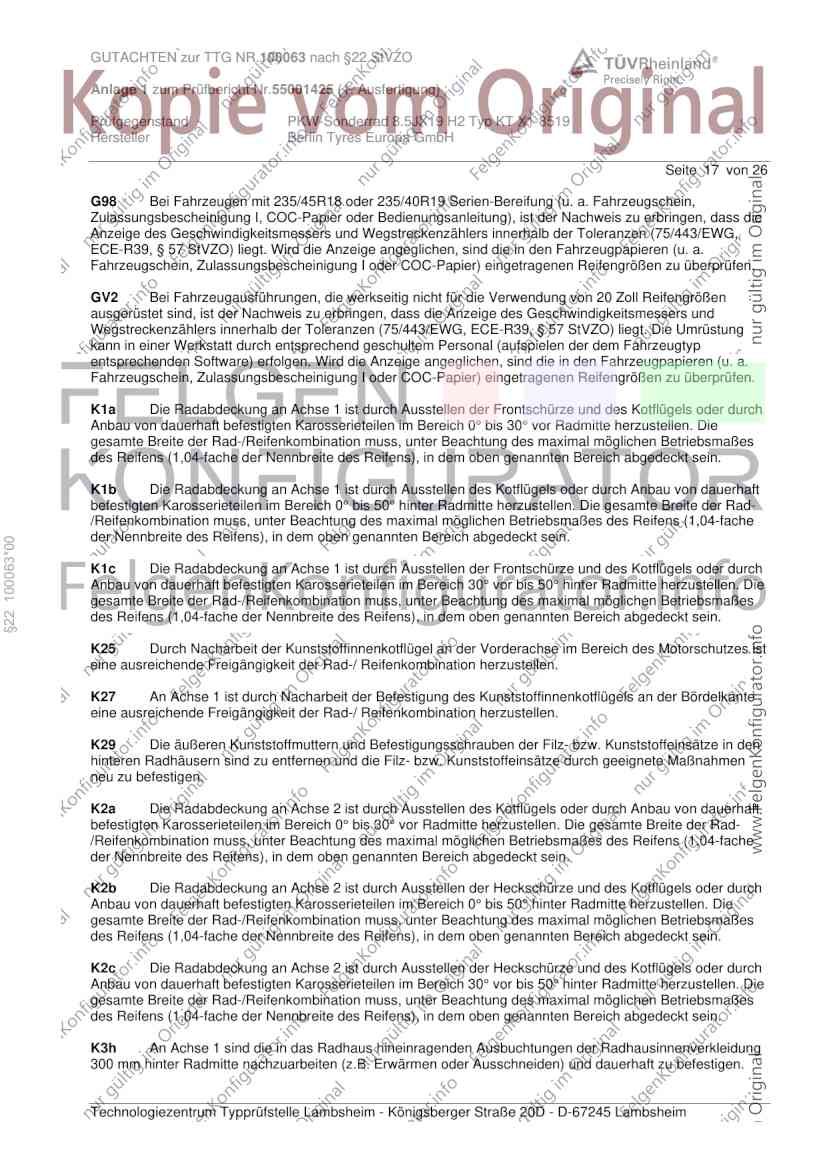

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 17 von 26
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
GV2 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Die Umrüstung
kann in einer Werkstatt durch entsprechend geschultem Personal (aufspielen der dem Fahrzeugtyp
entsprechenden Software) erfolgen. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
§22 100063*00
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördelkante
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze in den
hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete Maßnahmen
neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.

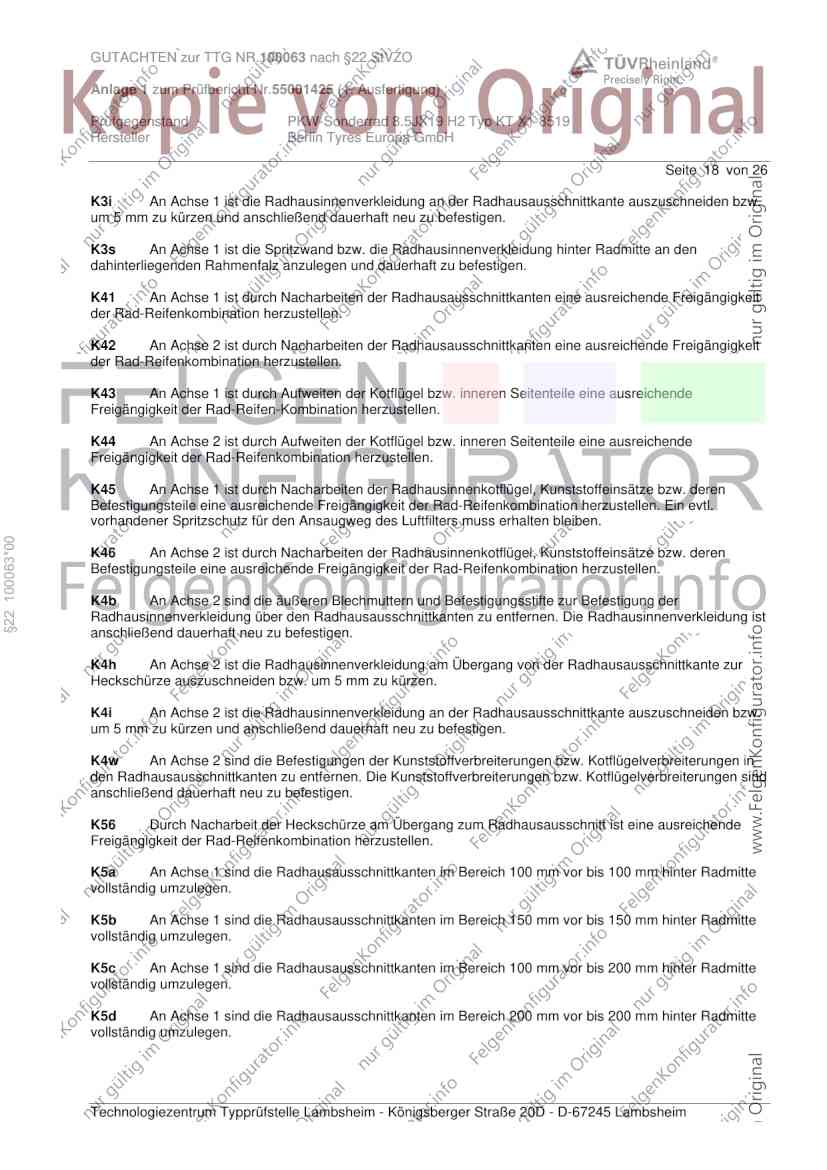

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 18 von 26
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
§22 100063*00
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die Radhausinnenverkleidung ist
anschließend dauerhaft neu zu befestigen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4w An Achse 2 sind die Befestigungen der Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen in
den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind
anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.

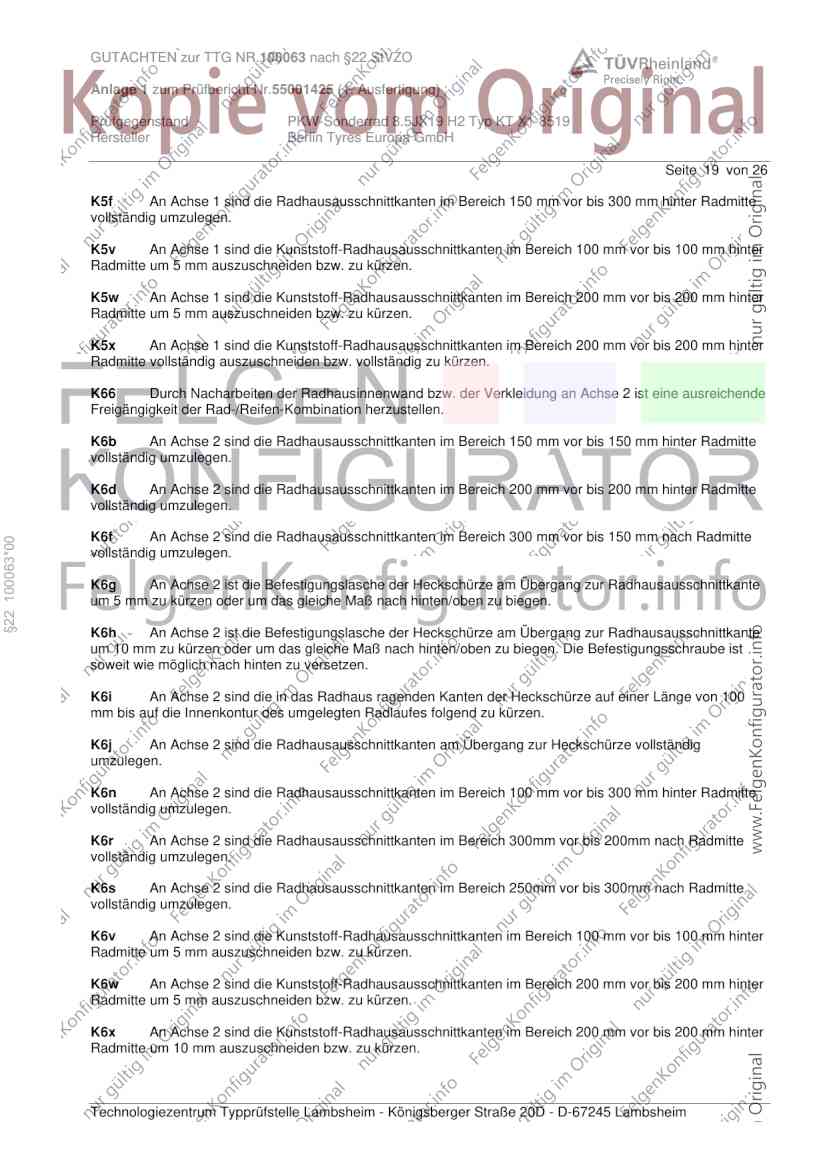

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 19 von 26
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter Radmitte
vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausreichende
Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
§22 100063*00
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte
vollständig umzulegen.
K6s An Achse 2 sind die Radhausausschnittkanten im Bereich 250mm vor bis 300mm nach Radmitte
vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 20 von 26
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
§22 100063*00
um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter Radmitte
um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
LV3 Bei Fahrzeugausführungen, die nicht werkseitig mit 275er Reifen ausgerüstet wurden ist durch
Begrenzung des Lenkeinschlages (Volvo-Artikel-Nr. 31439255) ist eine ausreichende Freigängigkeit der Rad-
/ Reifenkombination herzustellen.
LV4 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind (2,8 Lenkradumdrehungen von Anschlag zu Anschlag), ist der Lenkeinschlag in einer
Werkstatt durch entsprechend geschultem Personal (aufspielen dem Fahrzeugtyp entsprechenden Software)
zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 21 von 26
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder 21 Zoll
Reifengrößen ausgerüstet sind, ist der Lenkeinschlag in einer Werkstatt durch entsprechend geschultem
Personal (aufspielen der entsprechenden Software) zu begrenzen und somit eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML7 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm an Achse 1.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
§22 100063*00
OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw.
(Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 400 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/55R16,
215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 22 von 26
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die Verwendung
von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
§22 100063*00
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe Seite 1)
verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe Seite 1)
verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe Seite 1)
verwendet werden.
S13 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S13 (siehe Seite 1)
verwendet werden.
S14 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S14 (siehe Seite 1)
verwendet werden.
S15 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S15 (siehe Seite 1)
verwendet werden.
S16 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S16 (siehe Seite 1)
verwendet werden.
S17 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S17 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 23 von 26
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 100063*00
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 24 von 26
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V10 Es sind auf der Vorder- und Hinterachse nur gleiche Reifengrößen zulässig.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
§22 100063*00
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 275/40R19
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss die
Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country (Typ
M).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 25 von 26
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-ET38,5
ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country ww.
Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
XCg Betrifft nur Fahrzeuge, die werkseitig für die Verwendung von 275er Reifen ausgerüstet wurden
(großer Wendekreis).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe
oder elektrohydraulischem Direktschaltgetriebe.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
§22 100063*00
Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. März 2025 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100063 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55001425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19 H2 Typ KT X1-8519
Hersteller Berlin Tyres Europa GmbH
Seite 26 von 26
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 26 und gilt für Sonderräder ab Herstellungsdatum Oktober 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. März 2025
§22 100063*00
Tufan 00443712.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
