GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 17-0358-A00-V01
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ KT17-9020
Hersteller Keskin Tuning Europa GmbH

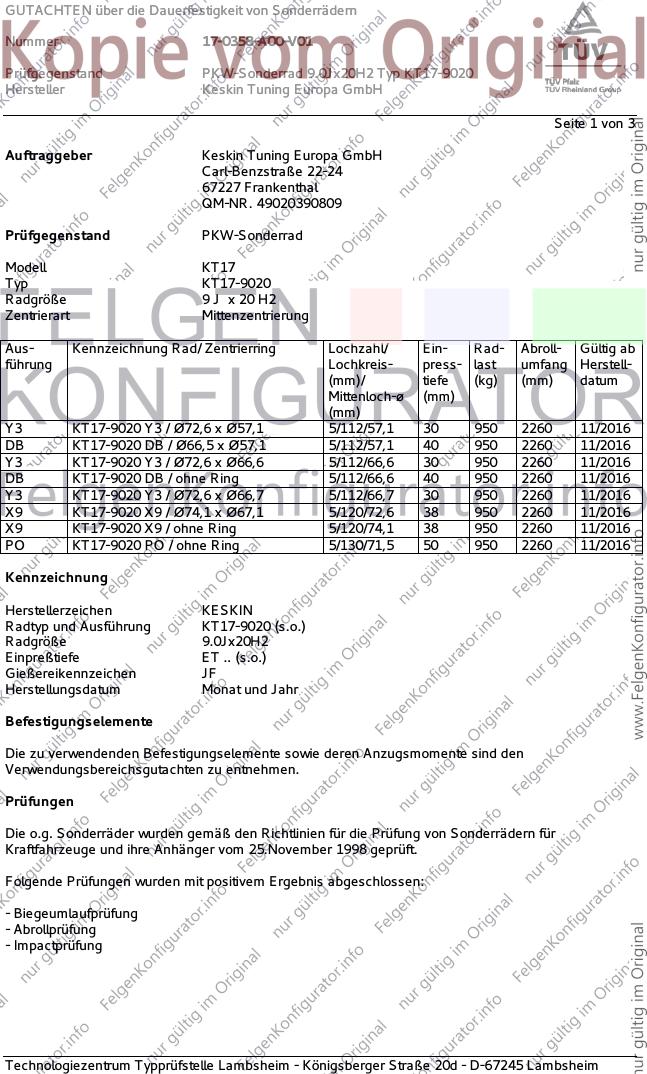

Seite 1 von 3
Auftraggeber Keskin Tuning Europa GmbH
Carl-Benzstraße 22-24
67227 Frankenthal
QM-NR. 49020390809
Prüfgegenstand PKW-Sonderrad
Modell KT17
Typ KT17-9020
Radgröße 9 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
Y3 KT17-9020 Y3 / Ø72,6 x Ø57,1 5/112/57,1 30 950 2260 11/2016
DB KT17-9020 DB / Ø66,5 x Ø57,1 5/112/57,1 40 950 2260 11/2016
Y3 KT17-9020 Y3 / Ø72,6 x Ø66,6 5/112/66,6 30 950 2260 11/2016
DB KT17-9020 DB / ohne Ring 5/112/66,6 40 950 2260 11/2016
Y3 KT17-9020 Y3 / Ø72,6 x Ø66,7 5/112/66,7 30 950 2260 11/2016
X9 KT17-9020 X9 / Ø74,1 x Ø67,1 5/120/72,6 38 950 2260 11/2016
X9 KT17-9020 X9 / ohne Ring 5/120/74,1 38 950 2260 11/2016
PO KT17-9020 PO / ohne Ring 5/130/71,5 50 950 2260 11/2016
Kennzeichnung
Herstellerzeichen KESKIN
Radtyp und Ausführung KT17-9020 (s.o.)
Radgröße 9.0Jx20H2
Einpreßtiefe ET .. (s.o.)
Gießereikennzeichen JF
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 17-0358-A00-V01
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ KT17-9020
Hersteller Keskin Tuning Europa GmbH

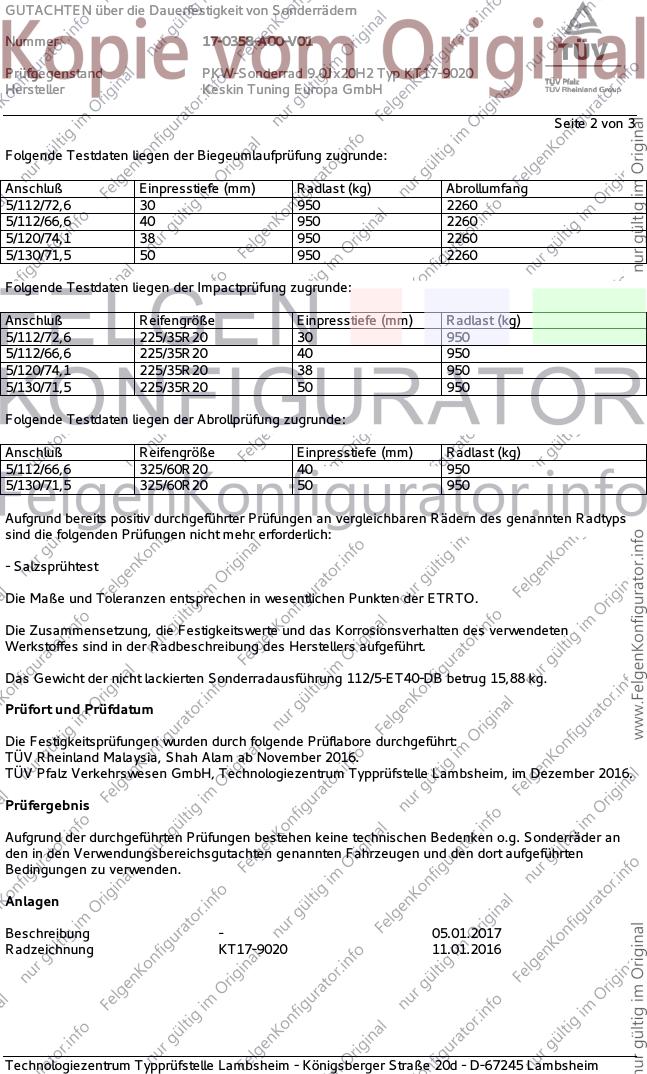

Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112/72,6 30 950 2260
5/112/66,6 40 950 2260
5/120/74,1 38 950 2260
5/130/71,5 50 950 2260
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112/72,6 225/35R20 30 950
5/112/66,6 225/35R20 40 950
5/120/74,1 225/35R20 38 950
5/130/71,5 225/35R20 50 950
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112/66,6 325/60R20 40 950
5/130/71,5 325/60R20 50 950
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 112/5-ET40-DB betrug 15,88 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfungen wurden durch folgende Prüflabore durchgeführt:
TÜV Rheinland Malaysia, Shah Alam ab November 2016.
TÜV Pfalz Verkehrswesen GmbH, Technologiezentrum Typprüfstelle Lambsheim, im Dezember 2016.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 05.01.2017
Radzeichnung KT17-9020 11.01.2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 17-0358-A00-V01
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ KT17-9020
Hersteller Keskin Tuning Europa GmbH
Seite 3 von 3
Das Gutachten umfasst Blatt 1 bis 3.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Juli 2017
Messemer 00274932.DOC
