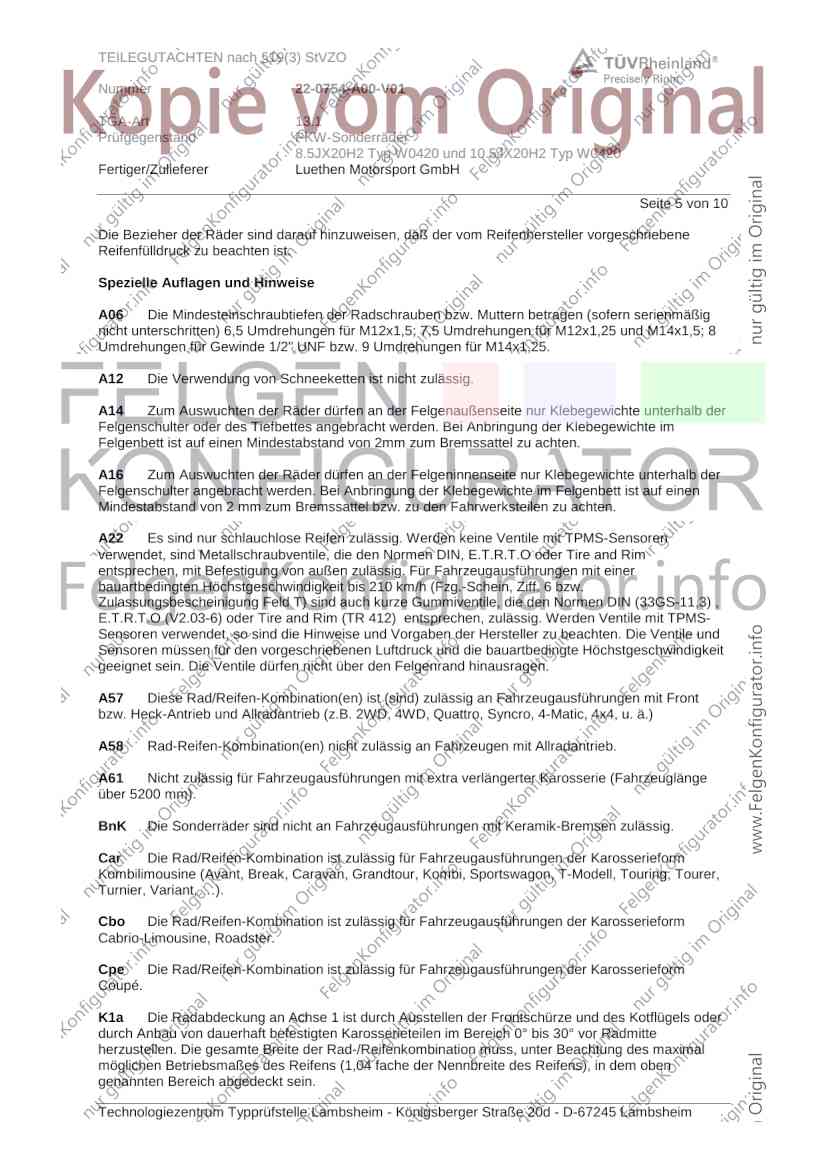

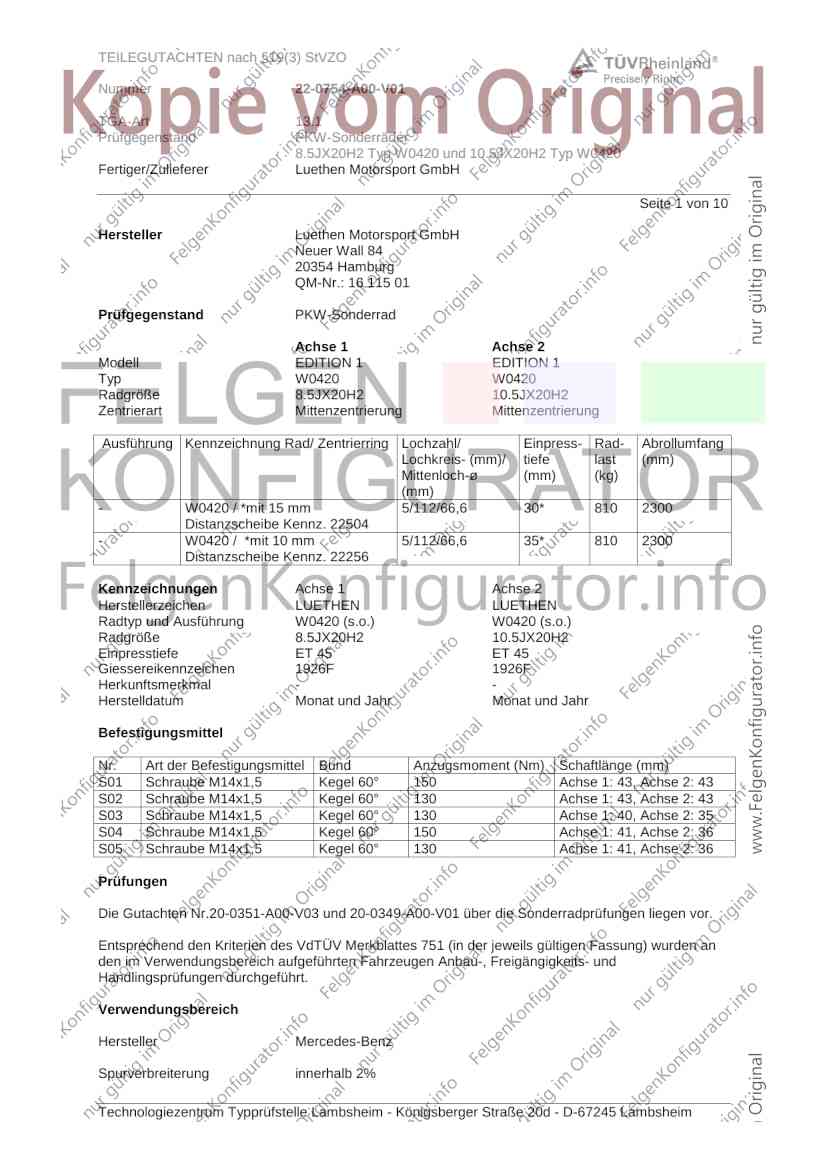

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0754-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420 und 10.5JX20H2 Typ W0420
Fertiger/Zulieferer Luethen Motorsport GmbH
Seite 1 von 10
Hersteller Luethen Motorsport GmbH
Neuer Wall 84
20354 Hamburg
QM-Nr.: 16 115 01
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell EDITION 1 EDITION 1
Typ W0420 W0420
Radgröße 8.5JX20H2 10.5JX20H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- W0420 / *mit 15 mm 5/112/66,6 30* 810 2300
Distanzscheibe Kennz. 22504
- W0420 / *mit 10 mm 5/112/66,6 35* 810 2300
Distanzscheibe Kennz. 22256
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen LUETHEN LUETHEN
Radtyp und Ausführung W0420 (s.o.) W0420 (s.o.)
Radgröße 8.5JX20H2 10.5JX20H2
Einpresstiefe ET 45 ET 45
Giessereikennzeichen 1926F 1926F
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 150 Achse 1: 43, Achse 2: 43
S02 Schraube M14x1,5 Kegel 60° 130 Achse 1: 43, Achse 2: 43
S03 Schraube M14x1,5 Kegel 60° 130 Achse 1: 40, Achse 2: 35
S04 Schraube M14x1,5 Kegel 60° 150 Achse 1: 41, Achse 2: 36
S05 Schraube M14x1,5 Kegel 60° 130 Achse 1: 41, Achse 2: 36
Prüfungen
Die Gutachten Nr.20-0351-A00-V03 und 20-0349-A00-V01 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%

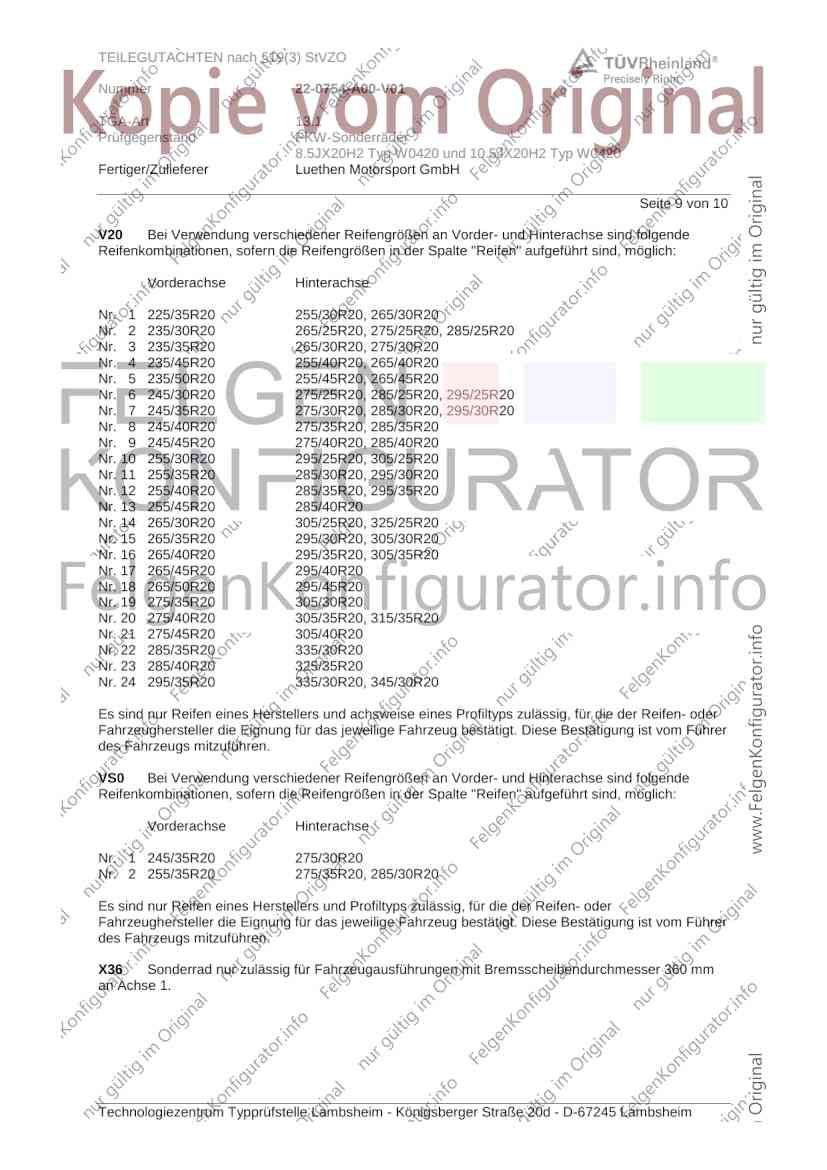

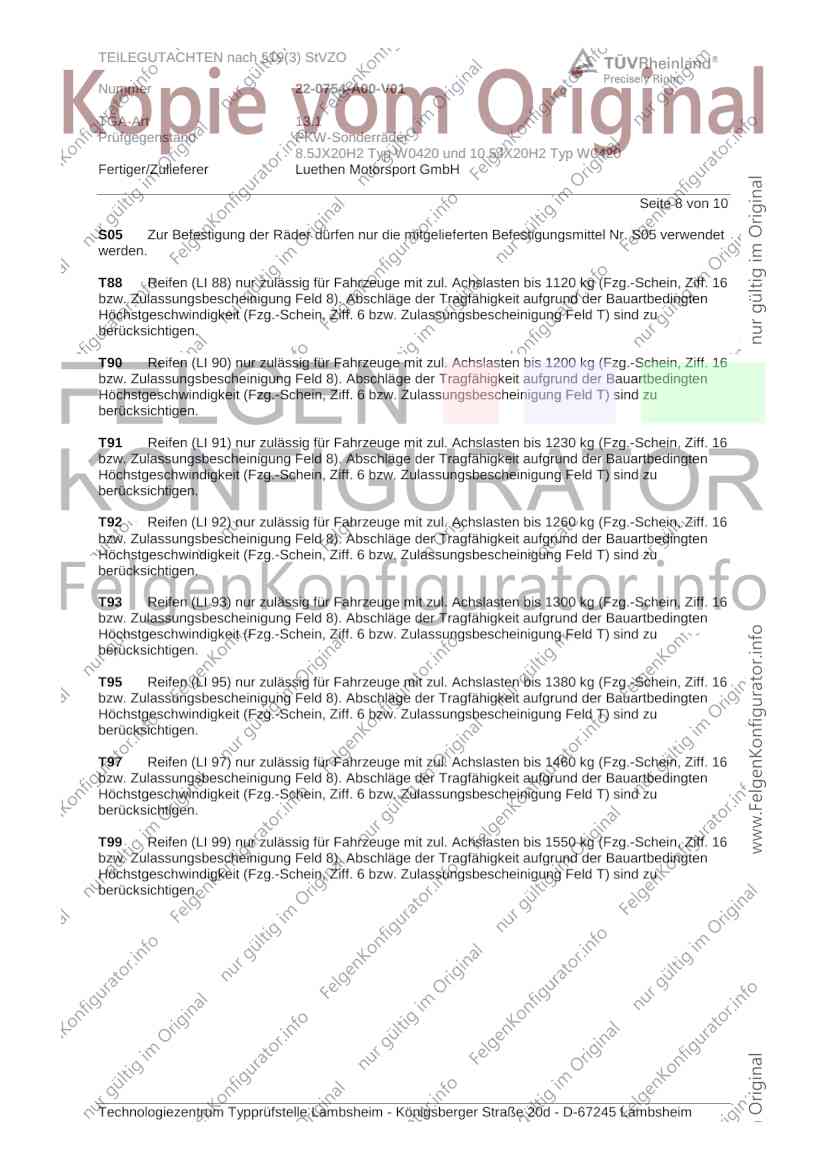

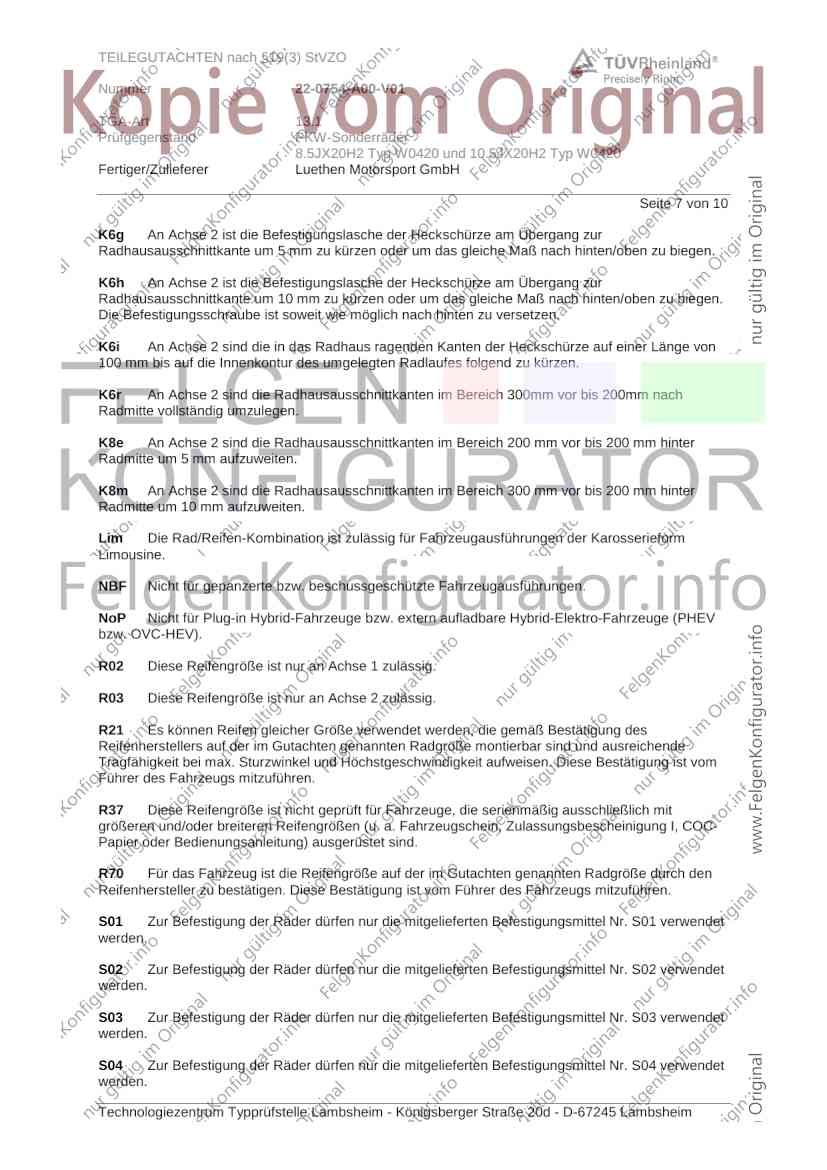

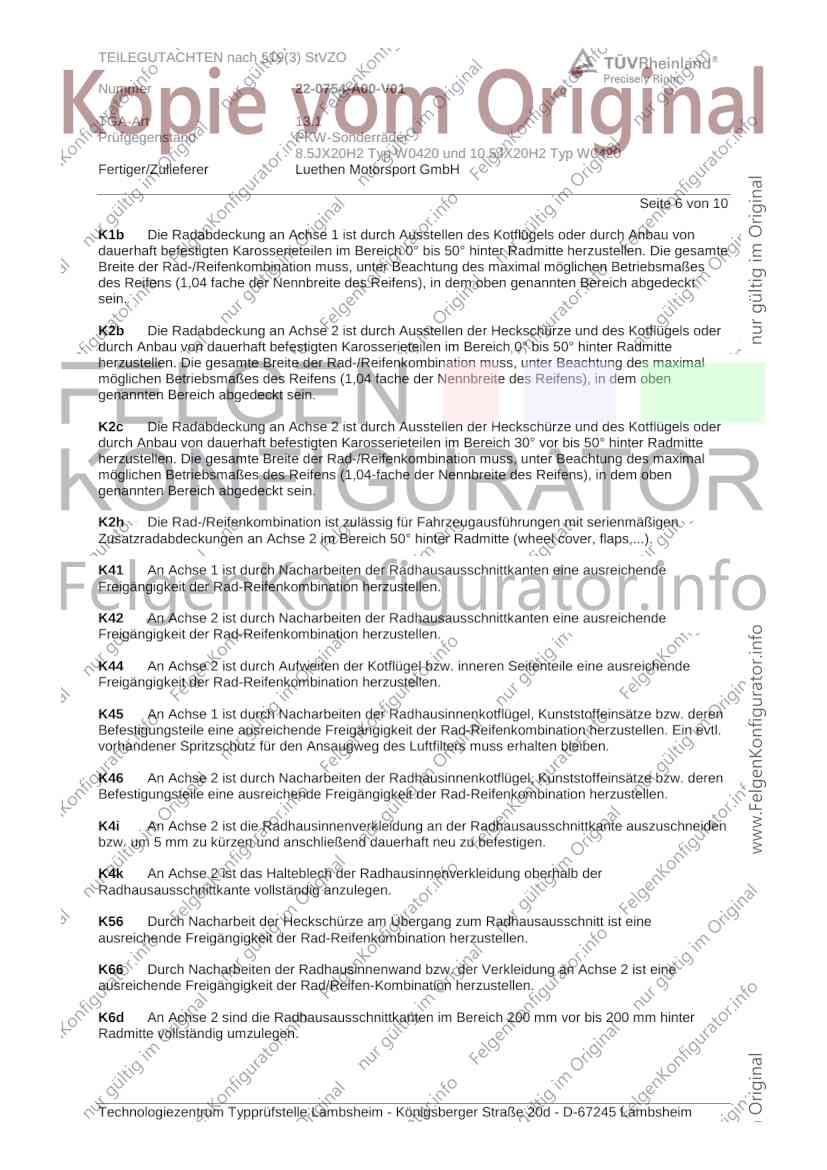

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0754-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420 und 10.5JX20H2 Typ W0420
Fertiger/Zulieferer Luethen Motorsport GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL 63/65 -AMG 386-463 255/35R20 K1a K1b K41 R02 T93 A06 A12 A14
216, 216AMG 386-463 275/35R20 K2b K42 R03 A16 A22 Cpe
e1*2001/116*0372*.. 386-463 285/30R20 K2b K42 K56 R03 T95 T99 VS0 S04
,
e1*2001/116*0426*..
(FIN: WDD216...)
CL-Klasse 220-368 245/35R20 K1a K41 K45 R02 A06 A12 A14
215 220-368 275/30R20 K2c K42 K44 K56 R03 R70 T93 A16 A22 R21
e1*98/14*0113*.. T97 V20 S01
220-368 285/30R20 K2c K42 K44 K56 R03
CL-Klasse 285 245/35R20 K1a K1b K41 R02 R37 T91 T95 A06 A12 A14
216 285,320 275/30R20 K2b R03 R70 T97 A16 A22 A58
e1*2001/116*0372*.. 285-380 255/35R20 K1a K1b K41 R02 T93 Cpe VS0 S04
(FIN: WDD216...) 285-380 275/35R20 K2b K42 R03
285-380 285/30R20 K2b K42 K56 R03 T95 T99
CLS 500 300 255/30R20 R02 T92 A06 A12 A14
218 300 295/25R20 K2c K4k K6d K6g R03 T95 A16 A22 A57
e1*2007/46*0485*.. 300 305/25R20 K2c K4k K6d K6h R03 Lim V20 S05
- incl. Facelift 2014
CLS 500 Shooting 300 255/30R20 R02 T92 A06 A12 A14
Brake 300 295/25R20 K2c K4k K6d K6g R03 T95 A16 A22 A57
218 300 305/25R20 K2c K4k K6d K6h R03 Car V20 S05
e1*2007/46*0485*..
- incl. Facelift 2014
CLS Shooting Brake 120-150 285/25R20 K2c K6g R03 T93 A06 A12 A14
218 120-245 245/30R20 R02 T90 A16 A22 A57
e1*2007/46*0485*.. 120-245 255/30R20 R02 T88 T92 Car V20 S05
- incl. Facelift 2014 120-245 295/25R20 K2c K4k K6d K6g R03 T95
120-245 305/25R20 K2c K4k K6d K6h R03
CLS-Klasse 120-245 245/30R20 R02 T90 A06 A12 A14
218 120-245 255/30R20 R02 T88 T92 A16 A22 A57
e1*2007/46*0485*.. 120-245 285/25R20 K2c K6g R03 T93 Lim V20 S05
- incl. Facelift 2014 120-245 295/25R20 K2c K4k K6d K6g R03 T95
120-245 305/25R20 K2c K4k K6d K6h R03
S 63/65 -/AMG 430-463 255/40R20 R02 A06 A12 A14
221, 221AMG 430-463 285/35R20 K2h K6g R03 A16 A22 A57
e1*2001/116* Lim V20 S01
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S 63/65 -/AMG 386-463 255/35R20 K1a K1b K41 R02 T97 A06 A12 A14
221, 221AMG 386-463 275/35R20 K2c K42 K56 R03 A16 A22 A58
e1*2001/116*0335*.. 386-463 285/30R20 K2c K42 K56 R03 VS0 S04
;
e1*2001/116*0396*..
(FIN: WDD221...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0754-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420 und 10.5JX20H2 Typ W0420
Fertiger/Zulieferer Luethen Motorsport GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S 63/65 AMG 430-463 255/40R20 R02 A06 A12 A14
Coupé/Cabrio 430-463 285/35R20 K2h K4i R03 A16 A22 A57
221 Cbo Cpe V20
e1*2001/116* S01
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 145-368 245/35R20 K1a K41 K45 R02 T91 A06 A12 A14
220 145-368 275/30R20 K2c K42 K44 K56 R03 R70 T97 A16 A22 A61
e1*97/27*0099*.. 145-368 285/30R20 K2c K42 K44 K56 R03 T95 T99 NBF R21
V20 S01
S-Klasse 150-285 245/35R20 R02 R37 T95 A06 A12 A14
221 150-320 275/30R20 K2c K42 K56 R03 R70 T97 A16 A22 A58
e1*2001/116*0335*.. 150-380 255/35R20 K1a K1b K41 R02 T93 T97 VS0 S04
(FIN: WDD221...) 150-380 275/35R20 K2c K42 K56 R03
150-380 285/30R20 K2c K42 K56 R03 T95
S-Klasse 150-345 245/40R20 R02 A06 A12 A14
222, 221 150-345 255/35R20 R02 T93 T97 A16 A22 A57
e1*2007/46*0960*..; 150-345 255/40R20 R02 BnK Lim NoP
e1*2001/116* 150-345 275/35R20 K2b K6g R03 V20 S01
0335*19-.. 150-345 285/30R20 K2b K6g R03 T99
ab Modell 2013 150-345 285/35R20 K2b K6g R03
(FIN: W..222...) 150-345 295/30R20 K2c K4i K6h K6r R03
S-Klasse 270-345 245/40R20 R02 A06 A12 A14
Coupé/Cabrio 270-345 255/35R20 R02 A16 A22 A57
221 270-345 255/40R20 R02 Cbo Cpe V20
e1*2001/116* 270-345 275/35R20 R03 S01
0335*23-.. 270-345 285/30R20 K2b K4i R03
(FIN: W..217...) 270-345 285/35R20 K2b K4i R03
SL 170-285 255/30R20 R02 A06 A12 A14
230 170-285 295/25R20 K2c K46 R03 A16 A22 K42
e1*98/14*0169*00- 170-285 305/25R20 K2c K44 K46 K56 K66 R03 R21 V20 S03
18
Baureihe 230
(FIN: WDB230...)
SL 225-335 255/30R20 R02 A06 A12 A14
230, 231 225-335 295/25R20 K2c K8e R03 A16 A22 V20
e1*2007/46*0803*..; 225-335 305/25R20 K2c K6i K8m R03 X36 S02
e1*98/14*0169*19-
23
Baureihe 231
(FIN: W..231...)
SL 600 368,380 255/30R20 R02 T92 A06 A12 A14
230 368,380 295/25R20 K2c K46 R03 A16 A22 K42
e1*98/14*0169*00- 368,380 305/25R20 K2c K44 K46 K56 K66 R03 R21 V20 S03
18
Baureihe 230
(FIN: WDB230...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0754-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420 und 10.5JX20H2 Typ W0420
Fertiger/Zulieferer Luethen Motorsport GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SL...- AMG 350-450 255/30R20 R02 T88 T92 A06 A12 A14
230, 230AMG 350-450 295/25R20 K2c K46 R03 A16 A22 K42
e1*98/14*0169*00- 350-450 305/25R20 K2c K44 K46 K56 K66 R03 R21 V20 S03
18,
e1*2001/116*
0248*00-06
Baureihe 230
(FIN: WDB230...)
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0754-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420 und 10.5JX20H2 Typ W0420
Fertiger/Zulieferer Luethen Motorsport GmbH
Seite 5 von 10
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim
entsprechen, mit Befestigung von außen zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit bis 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den Normen DIN (33GS-11,3) ,
E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden Ventile mit TPMS-
Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und
Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit
geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0754-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420 und 10.5JX20H2 Typ W0420
Fertiger/Zulieferer Luethen Motorsport GmbH
Seite 6 von 10
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0754-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420 und 10.5JX20H2 Typ W0420
Fertiger/Zulieferer Luethen Motorsport GmbH
Seite 7 von 10
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 verwendet
werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 verwendet
werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 verwendet
werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0754-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420 und 10.5JX20H2 Typ W0420
Fertiger/Zulieferer Luethen Motorsport GmbH
Seite 8 von 10
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 verwendet
werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0754-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420 und 10.5JX20H2 Typ W0420
Fertiger/Zulieferer Luethen Motorsport GmbH
Seite 9 von 10
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 275/30R20
Nr. 2 255/35R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 22-0754-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420 und 10.5JX20H2 Typ W0420
Fertiger/Zulieferer Luethen Motorsport GmbH
Seite 10 von 10
Prüfort und Prüfdatum
Die Festigkeitsprüfungen des Sonderradtyps Achse 1 wurden in Technologiezentrum Typprüfstelle
Lambsheim ab Januar 2020 und die Festigkeitsprüfungen des Sonderradtyps Achse 2 wurden in
Technologiezentrum Typprüfstelle Lambsheim im Mai 2020 durchgeführt.
Die Verwendungsprüfung fand am 19. Dezember 2022 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Mai 2020.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. Dezember 2022
Tufan 00401716.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
