TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0015-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420085 und 9.5JX20H2 Typ W0420095
Fertiger/Zulieferer Luethen Motorsport GmbH
Seite 1 von 11
Hersteller Luethen Motorsport GmbH
Neuer Wall 84
20354 Hamburg
QM-Nr.: 16 115 01
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell EDITION 1 EDITION 1
Typ W0420 W0420
Radgröße 8.5JX20H2 9.5JX20H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- W0420 / *mit 20 mm 5/112/66,6 25* 810 2300
Distanzscheibe Kennz. 22261
- W0420 / *mit 10 mm 5/112/66,6 35* 810 2300
Distanzscheibe Kennz. 22256
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen LUETHEN LUETHEN
Radtyp und Ausführung W0420 (s.o.) W0420 (s.o.)
Radgröße 8.5JX20H2 9.5JX20H2
Einpresstiefe ET 45 ET 45
Giessereikennzeichen 1926F 1926F
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge
S01 Schraube M14x1,25 Kegel 60° 140 Achse 1: 47 mm
Achse 2: 38 mm
Prüfungen
Die Gutachten Nr.20-0351-A00-V05 und 20-0350-A00-V03 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0015-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420085 und 9.5JX20H2 Typ W0420095
Fertiger/Zulieferer Luethen Motorsport GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 2er Coupé 115-180 225/35R20 R02 T90 A06 A12 A14
G2C 115-180 255/30R20 K2b R03 T88 T92 A16 A18 A58
e1*2018/858*00123* 115-180 265/30R20 K2a K2b K4i K8h R03 Cpe NoP
.. V20 Vn2 S01
BMW 3er-Reihe (VII) 85-210 225/35R20 R02 A06 A12 A14
G3L 85-210 255/30R20 K2b R03 T92 A16 A18 A57
e1*2007/46*1947*.. 85-210 265/30R20 K2c R03 T94 Lim NoP V20
S01
BMW 3er-Reihe (VII) 120-135 225/35R20 R02 A06 A12 A14
Hybrid 120-135 265/30R20 K2c R03 T94 A16 A18 A57
G3L Lim V20 S01
e1*2007/46*1947*..
- Plug-in Hybrid
BMW 3er-Touring 115,135 255/30R20 A58 K2b NoD R03 T92 A06 A12 A14
(VII) 85-210 225/35R20 R02 T90 A16 A18 A57
G3K 85-210 265/30R20 K2c R03 T94 Car NoP V20
e1*2007/46*2017*.. S01
BMW 4er Gran 120-210 235/35R20 R02 R37 T92 A06 A12 A14
Coupé 120-210 245/35R20 R02 T95 A16 A18 A57
G4C 120-210 255/35R20 K2a K2b K4h K6g R03 T93 T97 Lim NoE NoP
e1*2018/858*00122* 120-210 265/30R20 K2c K4h K4i K6g K8h R03 T94 V20 VJ2 Vn1
.. 120-210 275/30R20 K2c K4h K4i K6h K6i K8h R03 S01
T93 T97
120-210 285/30R20 K2c K4h K4i K6h K6i K8m R03
BMW 4er-Cabrio 120-210 225/35R20 R02 T90 A06 A12 A14
G3C 120-210 265/30R20 K2c K6i R03 T94 A16 A18 A58
e1*2007/46*2126* 125-180 255/30R20 K2b R03 T92 Cbo NoP
V20 S01
BMW 4er-Coupé 120-210 225/35R20 R02 T90 A06 A12 A14
G3C 120-210 255/30R20 K2b R03 T92 A16 A18 A57
e1*2007/46*2126* 120-210 265/30R20 K2c K6i R03 T94 Cpe NoP
V20 S01
BMW 5er-Reihe (VII) 100-265 235/35R20 R02 R37 T92 A06 A12 A14
G5L 100-265 245/35R20 K1a R02 A16 A18 A57
e1*2007/46*1688*.. 100-265 255/35R20 K1c K5d R02 L06 Lim MpH
100-265 265/30R20 K2b R03 T94 V20 Vn2 S01
100-265 275/30R20 K2b R03 T93 T97
100-265 285/30R20 K2c K6i K8h R03 T95 T99
BMW 5er-Touring 100-265 235/35R20 R02 R37 T92 A06 A12 A14
(VII) 100-265 245/35R20 K1a R02 T95 A16 A18 A57
G5K 100-265 255/35R20 K1c K5d R02 T97 Car F40 L06
e1*2007/46*1750*.. 100-265 255/35R20 R03 T97 NoP V20 S01
100-265 275/30R20 K2b R03 T97
100-265 285/30R20 K2c K6i K8h R03 T95 T99
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0015-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420085 und 9.5JX20H2 Typ W0420095
Fertiger/Zulieferer Luethen Motorsport GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 6er GT 120-265 245/40R20 R02 T95 T99 A06 A12 A14
G6GT 120-265 255/40R20 G01 R02 T01 T97 A16 A18 A57
e1*2007/46*1791*.. 120-265 275/35R20 R03 L06 Lim V20
- incl. Facelift 2020 120-265 285/35R20 K2b R03 S01
BMW 7er-Reihe (VI) 155-390 245/40R20 R02 A06 A12 A14
7L 155-390 255/40R20 G01 R02 A16 A18 A57
e1*2007/46*0276*10 155-390 275/35R20 K2b R03 A60 L05 Lim
-.. 155-390 285/35R20 K2b R03 MpH V20
- ohne Allradlenkung S01
BMW 7er-Reihe (VI) 155-390 245/40R20 R02 A06 A12 A14
7L 155-390 255/40R20 G01 R02 A16 A18 A57
e1*2007/46*0276*10 155-390 275/35R20 K2b R03 A60 L04 Lim
-.. 155-390 285/35R20 K2b R03 MpH V20
- mit Allradlenkung S01
BMW 8er Gran 235-250 245/35R20 R02 T95 A06 A12 A14
Coupé 235-250 255/35R20 K1a K1b K5d R02 T93 T97 A16 A18 A57
G8C 235-250 275/30R20 K2b K8h R03 T97 L06 Lim V20
e1*2007/46*1906*.. 235-250 285/30R20 K2b K4i K6i K8h R03 T95 T99 S01
BMW 8er-Reihe 235-250 245/35R20 R02 T91 T95 A06 A12 A14
G8C 235-250 255/35R20 K1a K1b K5d R02 T93 T97 A16 A18 A57
e1*2007/46*1906*.. 235-250 275/30R20 K2b K8h R03 T93 T97 Cbo Cpe L06
- Coupé, Cabrio 235-250 285/30R20 K2b K4i K6i K8h R03 V20 S01
BMW M240i 275 225/35R20 R02 T90 A06 A12 A14
G2C 275 255/30R20 K2b R03 T92 A16 A18 A57
e1*2018/858*00123* 275 265/30R20 K2a K2b K4i K8h R03 Cpe NoP
.. V20 Vn2 S01
BMW M340 i/d (VII) 250, 275 225/35R20 R02 A06 A12 A14
G3L 250, 275 255/30R20 K2b R03 T92 A16 A18 A56
e1*2007/46*1947*.. 250, 275 265/30R20 K2c R03 T94 Lim V20 S01
BMW M440 Cabrio 250, 275 225/35R20 R02 T90 A06 A12 A14
G3C 250, 275 265/30R20 K2c K6i R03 T94 A16 A18 A57
e1*2007/46*2126* Cbo NoP
V20 S01
BMW M440 i/d 250, 275 225/35R20 R02 T90 A06 A12 A14
Coupé 250, 275 255/30R20 K2b R03 T92 A16 A18 A57
G3C 250, 275 265/30R20 K2c K6i R03 T94 Cpe NoP
e1*2007/46*2126* V20 S01
BMW M550 i/d 294-390 245/35R20 K1a R02 A06 A12 A14
xDrive (VII) 294-390 245/35R20 M+S R03 T95 A16 A18 A56
G5L 294-390 255/35R20 K1c K5d R02 L06 Lim V20
e1*2007/46*1688*.. 294-390 255/35R20 M+S R03 T97 S01
294-390 275/30R20 K2b R03 T97
294-390 285/30R20 K2c K6i K8h R03 T95 T99
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0015-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420085 und 9.5JX20H2 Typ W0420095
Fertiger/Zulieferer Luethen Motorsport GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW M550d xDrive 294 245/35R20 K1a R02 T95 A06 A12 A14
Touring (VII) 294 255/35R20 K1c K5d R02 T97 A16 A18 A56
G5K 294 275/30R20 K2b R03 T97 Car F40 L06
e1*2007/46*1750*02 294 285/30R20 K2c K6i K8h R03 T95 T99 V20 S01
-..
BMW X3 100-210 235/45R20 R02 A06 A12 A14
G3X 100-210 255/40R20 R03 A16 A18 A57
e1*2007/46*1797*.. 100-210 265/40R20 K2b R03 NoP V20 Vn2
100-265 245/45R20 R02 S01
100-265 255/40R20 R02
100-265 275/40R20 K2b R03
100-265 285/35R20 K2b R03
BMW X3 xDrive30e 120,135 235/45R20 R02 A06 A12 A14
G3X 120,135 245/45R20 R02 A16 A18 A56
e1*2007/46*1797*.. 120,135 255/40R20 R03 T01 162 V20 Vn2 S01
- Plug-in Hybrid 120,135 255/40R20 R02
120,135 265/40R20 K2b R03 162
120,135 275/40R20 K2b R03 162
120,135 285/35R20 K2b R03 162
BMW X4 120-210 235/45R20 R02 A06 A12 A14
G4X 120-210 255/40R20 R03 A16 A18 A56
e1*2007/46*1881*.. 120-210 265/40R20 R03 NoP V20 Vn2
120-265 245/45R20 R02 S01
120-265 255/40R20 R02
120-265 275/40R20 R03
120-265 285/35R20 K2b R03
BMW Z4 120-190 225/35R20 R02 A06 A12 A14
G4Z 120-190 255/30R20 R02 A16 A18 A58
e1*2007/46*1949*.. 120-190 265/30R20 R03 Cbo V0Z Vn2
120-190 275/30R20 R03 S01
120-190 285/30R20 R03
BMW Z4 M40i 250 255/30R20 M+S R02 A06 A12 A14
G4Z 250 265/30R20 M+S R03 A16 A18 A58
e1*2007/46*1949*.. 250 275/30R20 M+S R03 Cbo V0Z S01
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0015-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420085 und 9.5JX20H2 Typ W0420095
Fertiger/Zulieferer Luethen Motorsport GmbH
Seite 5 von 11
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
162 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1620 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0015-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420085 und 9.5JX20H2 Typ W0420095
Fertiger/Zulieferer Luethen Motorsport GmbH
Seite 6 von 11
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0015-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420085 und 9.5JX20H2 Typ W0420095
Fertiger/Zulieferer Luethen Motorsport GmbH

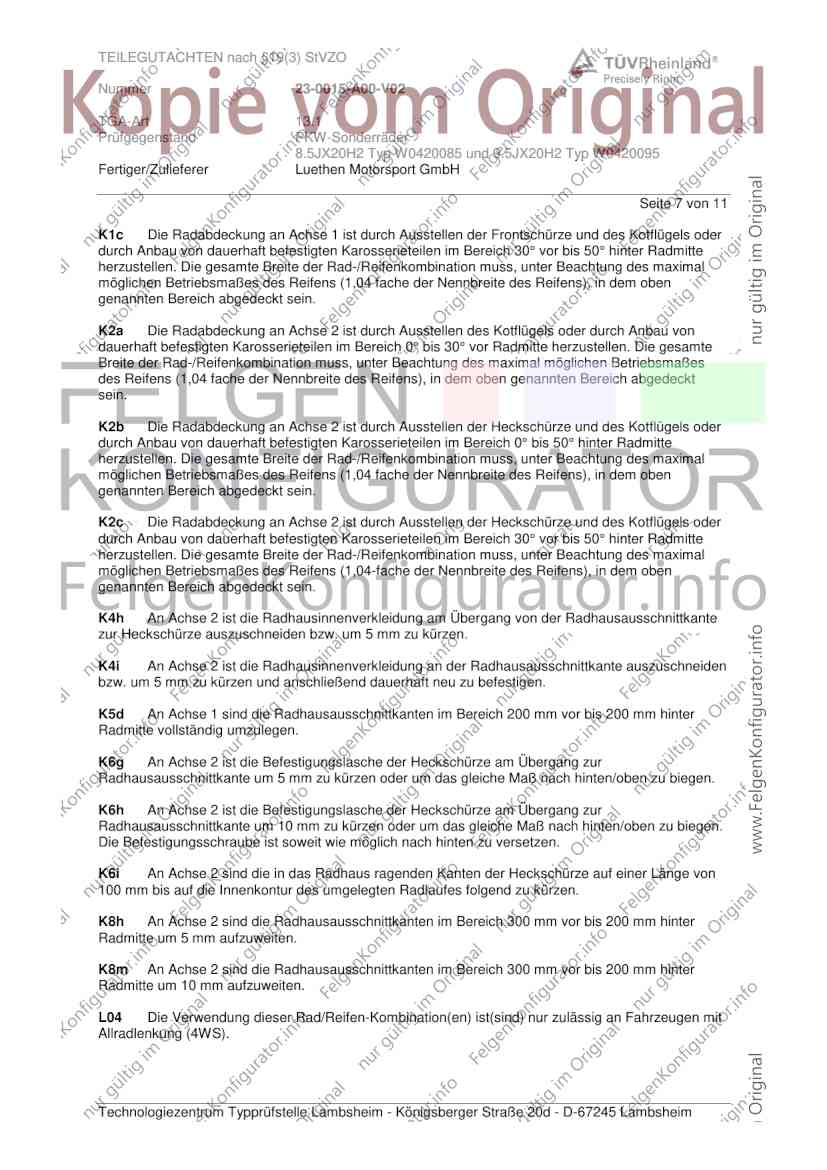

Seite 7 von 11
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0015-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420085 und 9.5JX20H2 Typ W0420095
Fertiger/Zulieferer Luethen Motorsport GmbH

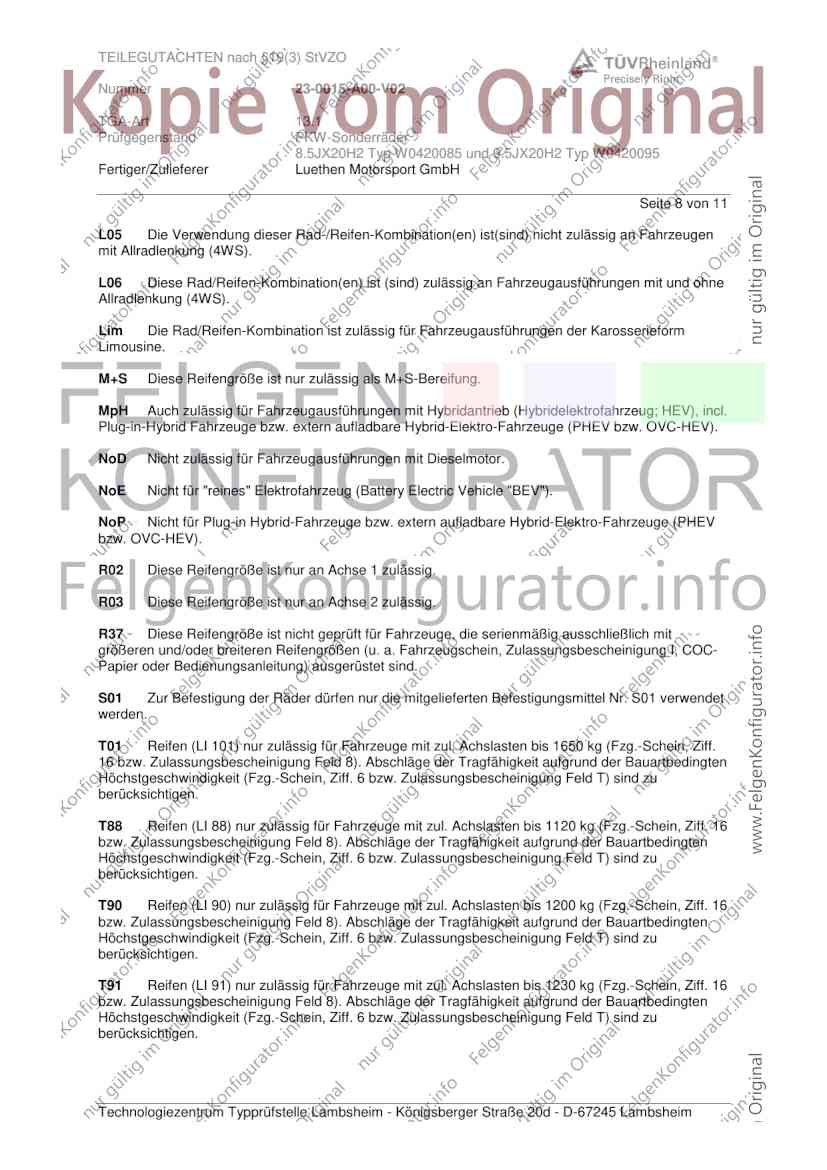

Seite 8 von 11
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 verwendet
werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0015-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420085 und 9.5JX20H2 Typ W0420095
Fertiger/Zulieferer Luethen Motorsport GmbH

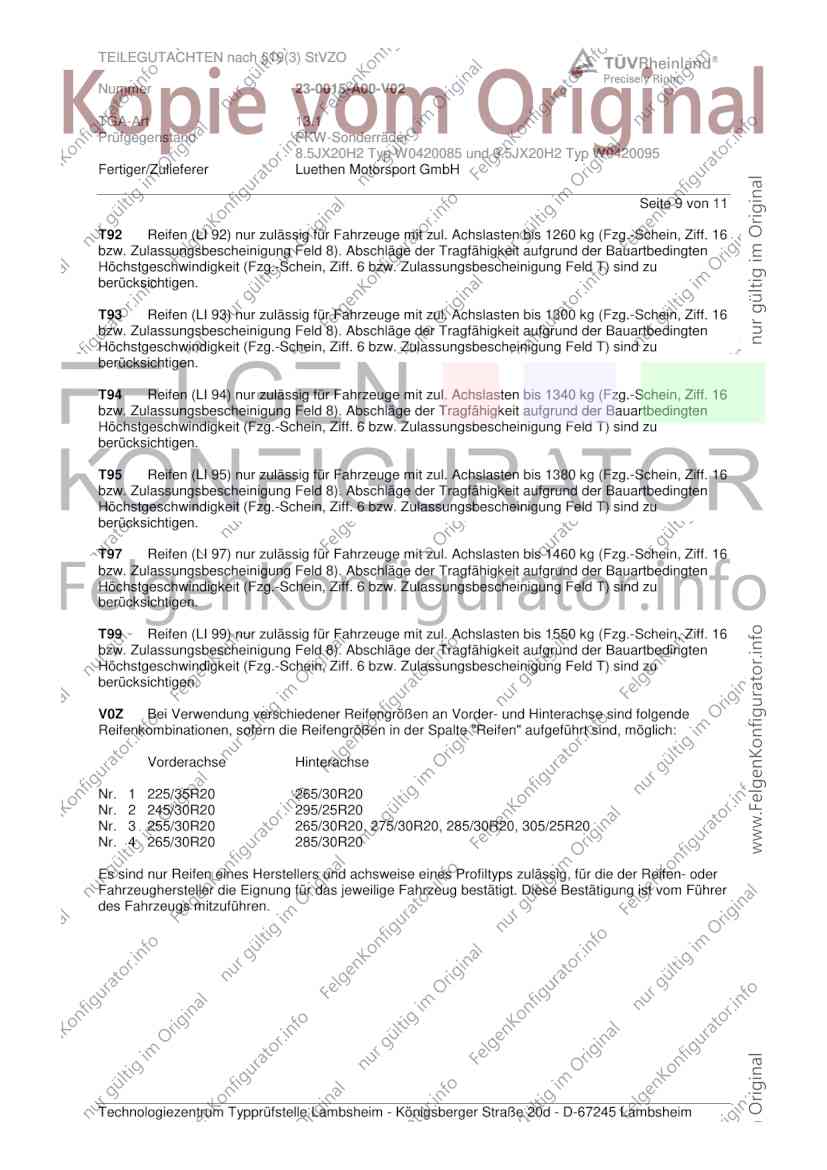

Seite 9 von 11
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V0Z Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 265/30R20
Nr. 2 245/30R20 295/25R20
Nr. 3 255/30R20 265/30R20, 275/30R20, 285/30R20, 305/25R20
Nr. 4 265/30R20 285/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0015-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420085 und 9.5JX20H2 Typ W0420095
Fertiger/Zulieferer Luethen Motorsport GmbH

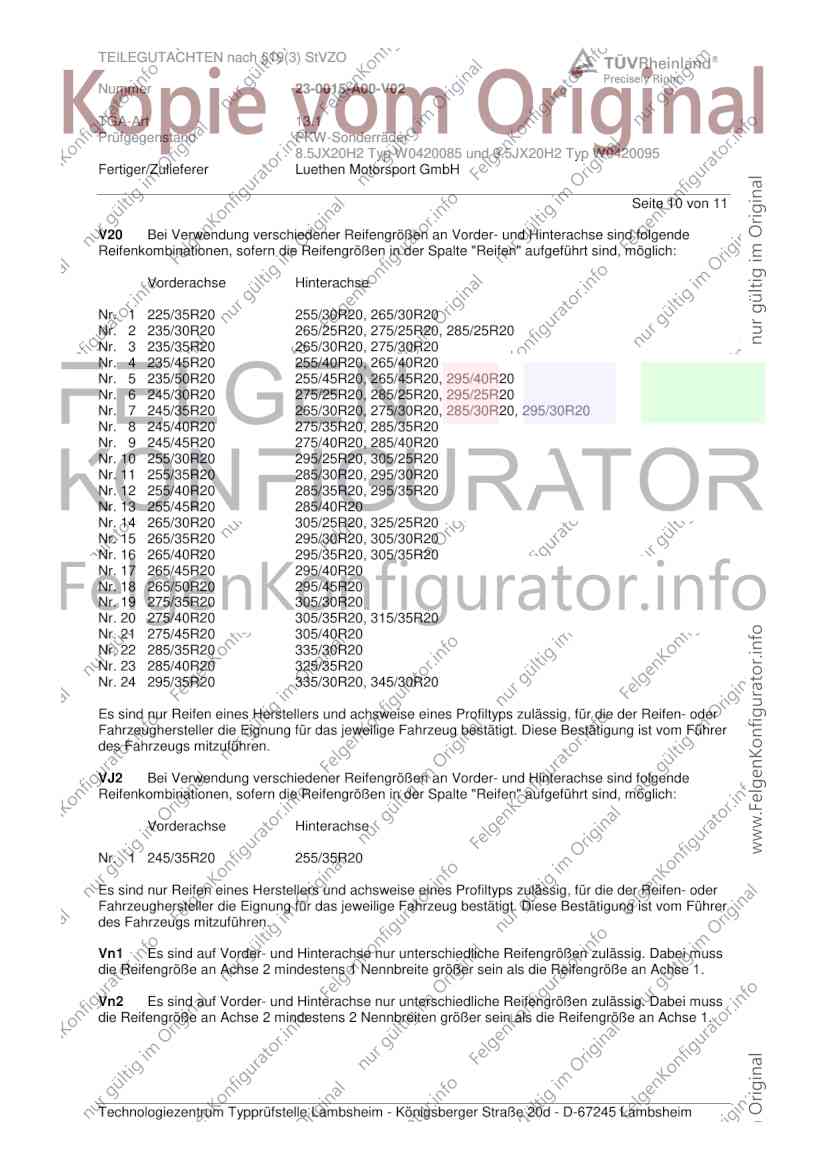

Seite 10 von 11
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VJ2 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 255/35R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn1 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 1 Nennbreite größer sein als die Reifengröße an Achse 1.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0015-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8.5JX20H2 Typ W0420085 und 9.5JX20H2 Typ W0420095
Fertiger/Zulieferer Luethen Motorsport GmbH

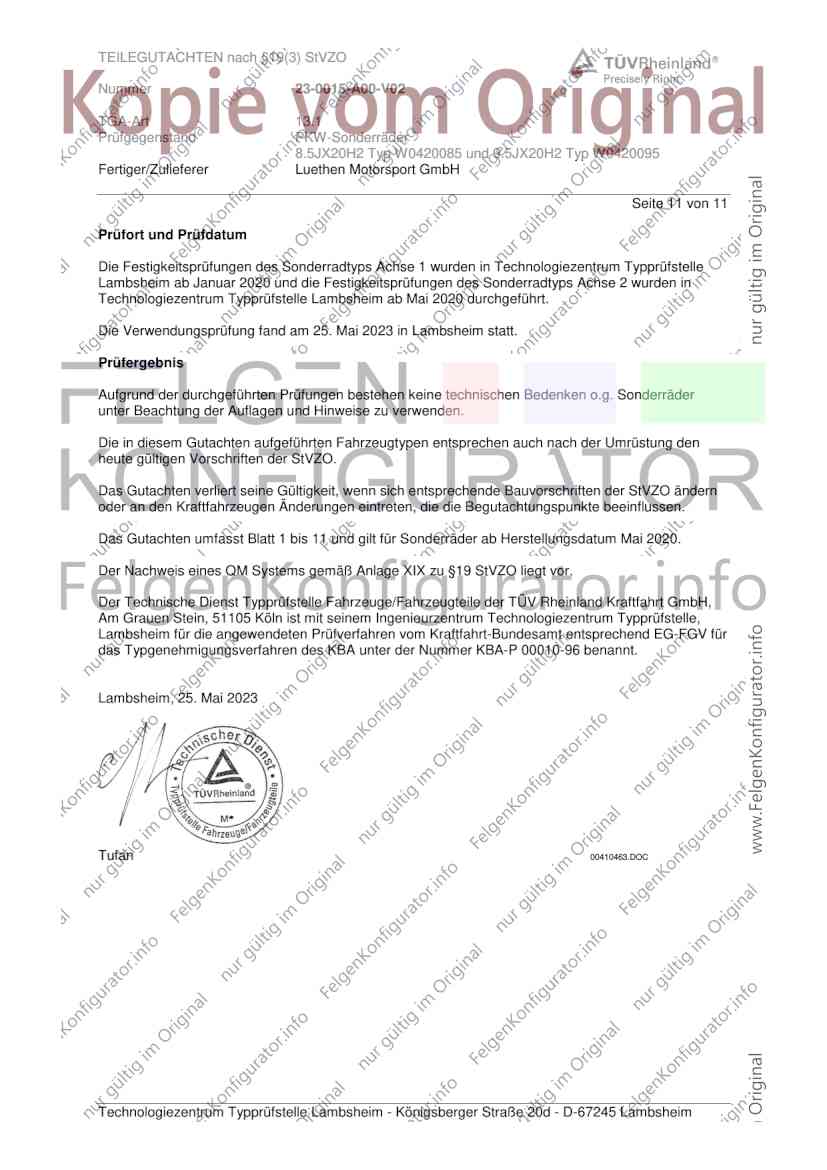

Seite 11 von 11
Prüfort und Prüfdatum
Die Festigkeitsprüfungen des Sonderradtyps Achse 1 wurden in Technologiezentrum Typprüfstelle
Lambsheim ab Januar 2020 und die Festigkeitsprüfungen des Sonderradtyps Achse 2 wurden in
Technologiezentrum Typprüfstelle Lambsheim ab Mai 2020 durchgeführt.
Die Verwendungsprüfung fand am 25. Mai 2023 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Mai 2020.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. Mai 2023
Tufan 00410463.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
