Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________

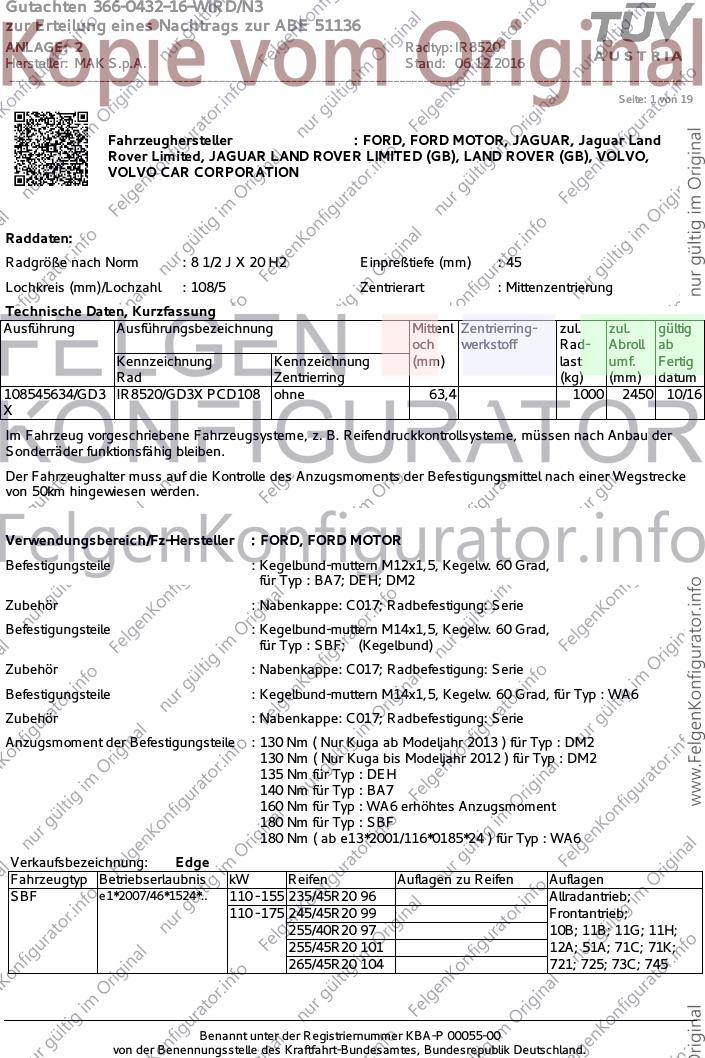

Seite: 1 von 19
Fahrzeughersteller : FORD, FORD MOTOR, JAGUAR, Jaguar Land
Rover Limited, JAGUAR LAND ROVER LIMITED (GB), LAND ROVER (GB), VOLVO,
VOLVO CAR CORPORATION
Raddaten:
Radgröße nach Norm : 8 1/2 J X 20 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
108545634/GD3 IR8520/GD3X PCD108 ohne 63,4 1000 2450 10/16
X
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FORD, FORD MOTOR
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : BA7; DEH; DM2
Zubehör : Nabenkappe: C017; Radbefestigung: Serie
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad,
für Typ : SBF; (Kegelbund)
Zubehör : Nabenkappe: C017; Radbefestigung: Serie
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Zubehör : Nabenkappe: C017; Radbefestigung: Serie
Anzugsmoment der Befestigungsteile : 130 Nm ( Nur Kuga ab Modeljahr 2013 ) für Typ : DM2
130 Nm ( Nur Kuga bis Modeljahr 2012 ) für Typ : DM2
135 Nm für Typ : DEH
140 Nm für Typ : BA7
160 Nm für Typ : WA6 erhöhtes Anzugsmoment
180 Nm für Typ : SBF
180 Nm ( ab e13*2001/116*0185*24 ) für Typ : WA6
Verkaufsbezeichnung: Edge
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SBF e1*2007/46*1524*.. 110 - 155 235/45R20 96 Allradantrieb;
110 - 175 245/45R20 99 Frontantrieb;
255/40R20 97 10B; 11B; 11G; 11H;
255/45R20 101 12A; 51A; 71C; 71K;
265/45R20 104 721; 725; 73C; 745
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________

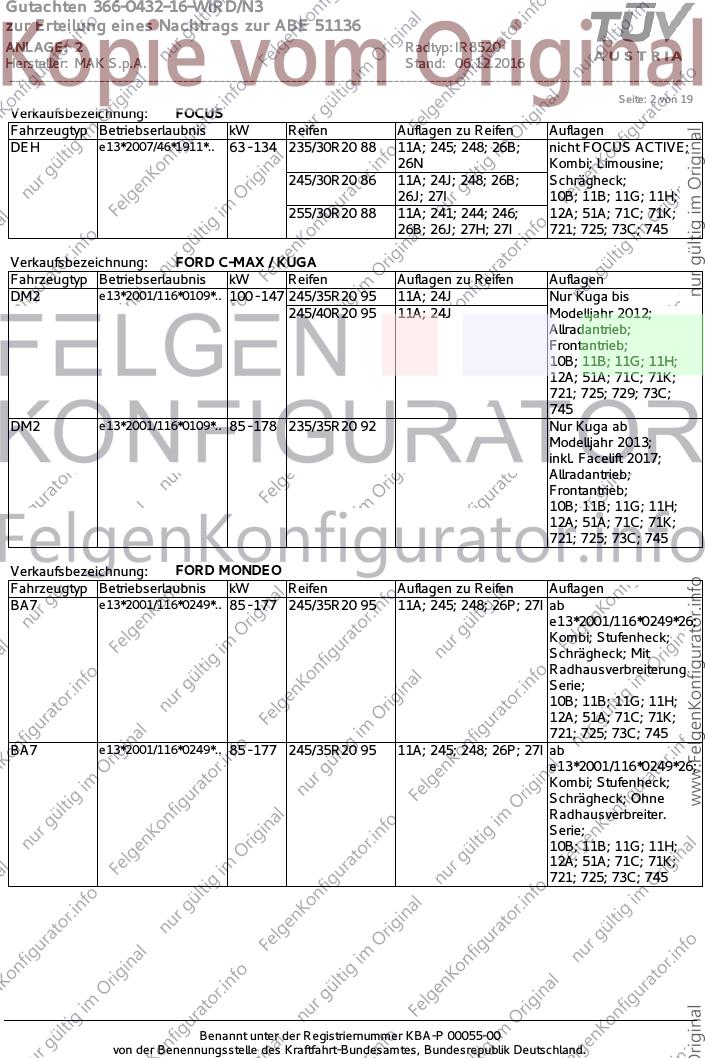

Seite: 2 von 19
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DEH e13*2007/46*1911*.. 63 - 134 235/30R20 88 11A; 245; 248; 26B; nicht FOCUS ACTIVE;
26N Kombi; Limousine;
245/30R20 86 11A; 24J; 248; 26B; Schrägheck;
26J; 27I 10B; 11B; 11G; 11H;
255/30R20 88 11A; 241; 244; 246; 12A; 51A; 71C; 71K;
26B; 26J; 27H; 27I 721; 725; 73C; 745
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 - 147 245/35R20 95 11A; 24J Nur Kuga bis
245/40R20 95 11A; 24J Modelljahr 2012;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
745
DM2 e13*2001/116*0109*.. 85 - 178 235/35R20 92 Nur Kuga ab
Modelljahr 2013;
inkl. Facelift 2017;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 745
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 245/35R20 95 11A; 245; 248; 26P; 27I ab
e13*2001/116*0249*26;
Kombi; Stufenheck;
Schrägheck; Mit
Radhausverbreiterung
Serie;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 745
BA7 e13*2001/116*0249*.. 85 - 177 245/35R20 95 11A; 245; 248; 26P; 27I ab
e13*2001/116*0249*26;
Kombi; Stufenheck;
Schrägheck; Ohne
Radhausverbreiter.
Serie;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 745
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________

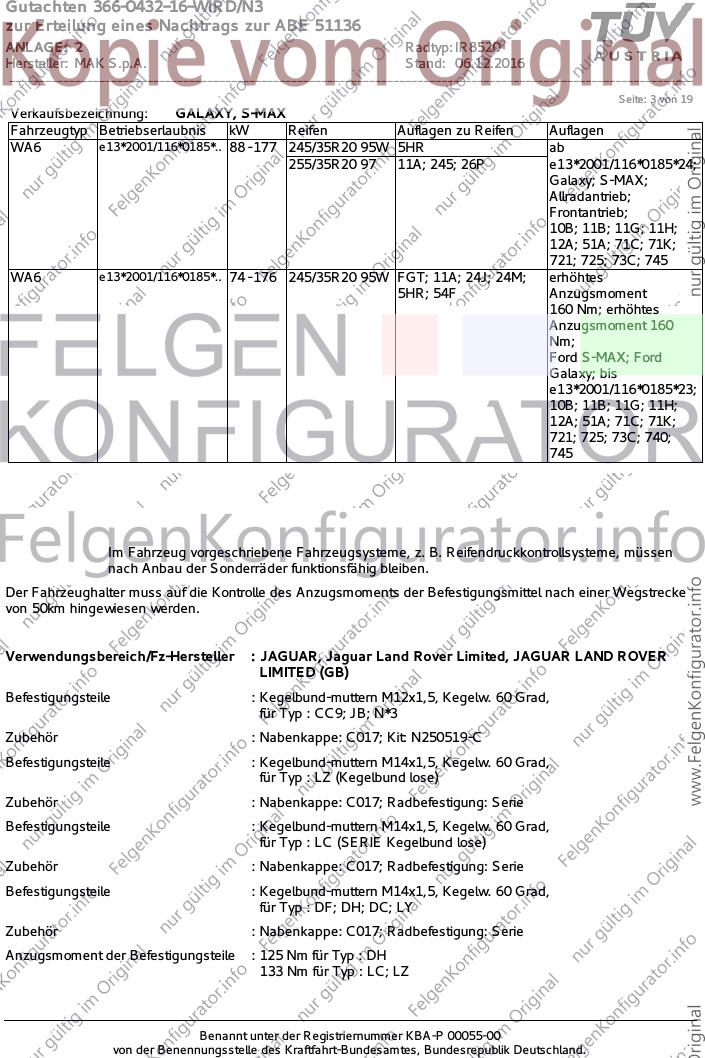

Seite: 3 von 19
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 88 - 177 245/35R20 95W 5HR ab
255/35R20 97 11A; 245; 26P e13*2001/116*0185*24;
Galaxy; S-MAX;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 745
WA6 e13*2001/116*0185*.. 74 - 176 245/35R20 95W FGT; 11A; 24J; 24M; erhöhtes
5HR; 54F Anzugsmoment
160 Nm; erhöhtes
Anzugsmoment 160
Nm;
Ford S-MAX; Ford
Galaxy; bis
e13*2001/116*0185*23;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 740;
745
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : JAGUAR, Jaguar Land Rover Limited, JAGUAR LAND ROVER
LIMITED (GB)
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : CC9; JB; N*3
Zubehör : Nabenkappe: C017; Kit: N250519-C
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad,
für Typ : LZ (Kegelbund lose)
Zubehör : Nabenkappe: C017; Radbefestigung: Serie
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad,
für Typ : LC (SERIE Kegelbund lose)
Zubehör : Nabenkappe: C017; Radbefestigung: Serie
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad,
für Typ : DF; DH; DC; LY
Zubehör : Nabenkappe: C017; Radbefestigung: Serie
Anzugsmoment der Befestigungsteile : 125 Nm für Typ : DH
133 Nm für Typ : LC; LZ
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________

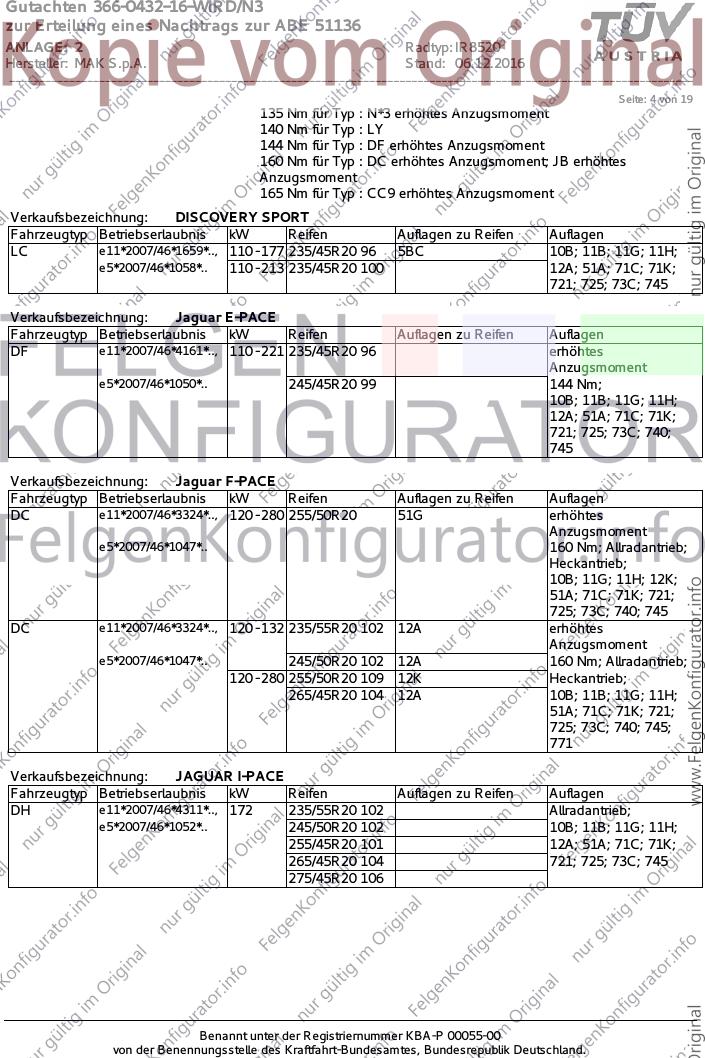

Seite: 4 von 19
135 Nm für Typ : N*3 erhöhtes Anzugsmoment
140 Nm für Typ : LY
144 Nm für Typ : DF erhöhtes Anzugsmoment
160 Nm für Typ : DC erhöhtes Anzugsmoment; JB erhöhtes
Anzugsmoment
165 Nm für Typ : CC9 erhöhtes Anzugsmoment
Verkaufsbezeichnung: DISCOVERY SPORT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LC e11*2007/46*1659*.., 110 - 177 235/45R20 96 5BC 10B; 11B; 11G; 11H;
e5*2007/46*1058*.. 110 - 213 235/45R20 100 12A; 51A; 71C; 71K;
721; 725; 73C; 745
Verkaufsbezeichnung: Jaguar E-PACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DF e11*2007/46*4161*.., 110 - 221 235/45R20 96 erhöhtes
Anzugsmoment
e5*2007/46*1050*.. 245/45R20 99 144 Nm;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 740;
745
Verkaufsbezeichnung: Jaguar F-PACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DC e11*2007/46*3324*.., 120 - 280 255/50R20 51G erhöhtes
Anzugsmoment
e5*2007/46*1047*.. 160 Nm; Allradantrieb;
Heckantrieb;
10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 740; 745
DC e11*2007/46*3324*.., 120 - 132 235/55R20 102 12A erhöhtes
Anzugsmoment
e5*2007/46*1047*.. 245/50R20 102 12A 160 Nm; Allradantrieb;
120 - 280 255/50R20 109 12K Heckantrieb;
265/45R20 104 12A 10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 740; 745;
771
Verkaufsbezeichnung: JAGUAR I-PACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DH e11*2007/46*4311*.., 172 235/55R20 102 Allradantrieb;
e5*2007/46*1052*.. 245/50R20 102 10B; 11B; 11G; 11H;
255/45R20 101 12A; 51A; 71C; 71K;
265/45R20 104 721; 725; 73C; 745
275/45R20 106
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________

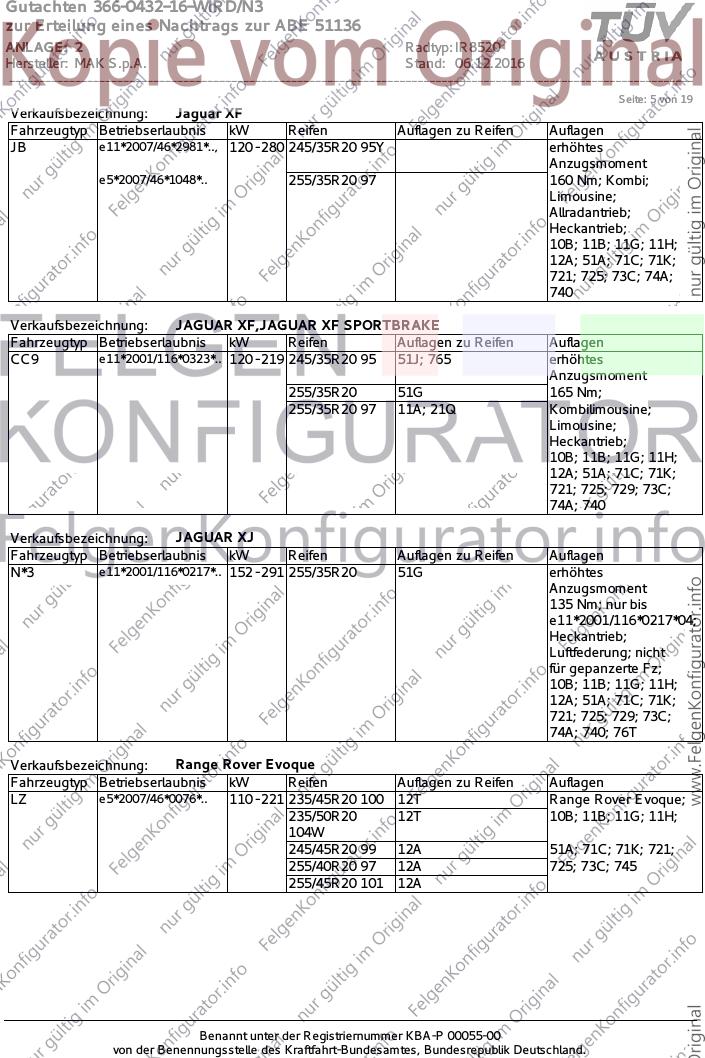

Seite: 5 von 19
Verkaufsbezeichnung: Jaguar XF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JB e11*2007/46*2981*.., 120 - 280 245/35R20 95Y erhöhtes
Anzugsmoment
e5*2007/46*1048*.. 255/35R20 97 160 Nm; Kombi;
Limousine;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
740
Verkaufsbezeichnung: JAGUAR XF,JAGUAR XF SPORTBRAKE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CC9 e11*2001/116*0323*.. 120 - 219 245/35R20 95 51J; 765 erhöhtes
Anzugsmoment
255/35R20 51G 165 Nm;
255/35R20 97 11A; 21Q Kombilimousine;
Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 740
Verkaufsbezeichnung: JAGUAR XJ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N*3 e11*2001/116*0217*.. 152 - 291 255/35R20 51G erhöhtes
Anzugsmoment
135 Nm; nur bis
e11*2001/116*0217*04;
Heckantrieb;
Luftfederung; nicht
für gepanzerte Fz;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 740; 76T
Verkaufsbezeichnung: Range Rover Evoque
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LZ e5*2007/46*0076*.. 110 - 221 235/45R20 100 12T Range Rover Evoque;
235/50R20 12T 10B; 11B; 11G; 11H;
104W
245/45R20 99 12A 51A; 71C; 71K; 721;
255/40R20 97 12A 725; 73C; 745
255/45R20 101 12A
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________

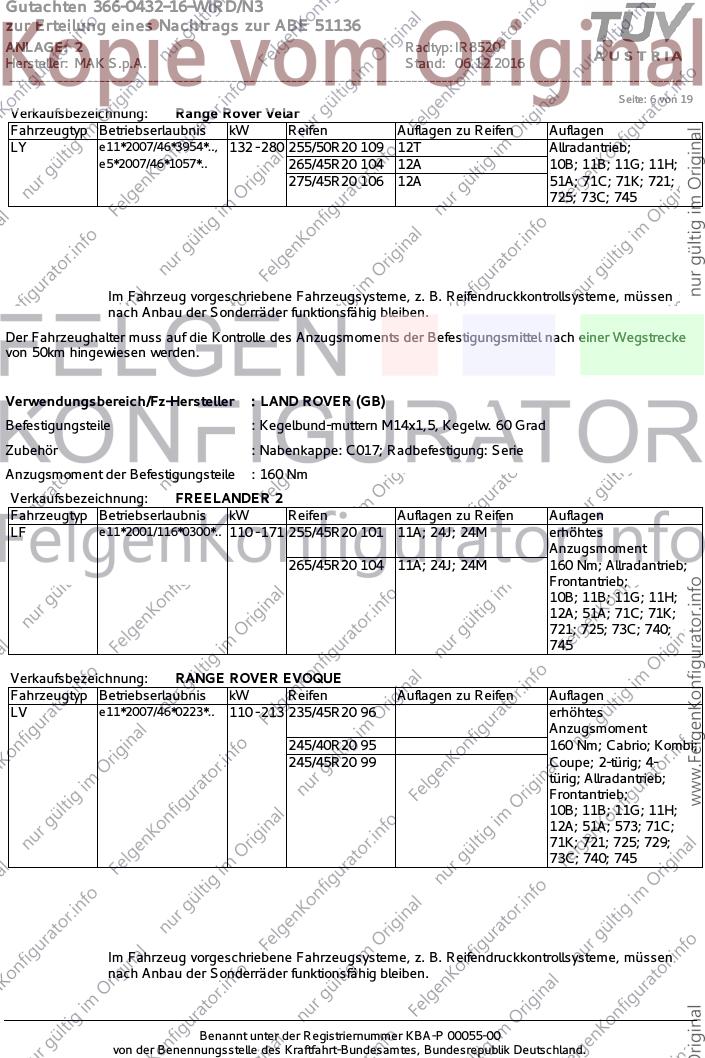

Seite: 6 von 19
Verkaufsbezeichnung: Range Rover Velar
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LY e11*2007/46*3954*.., 132 - 280 255/50R20 109 12T Allradantrieb;
e5*2007/46*1057*.. 265/45R20 104 12A 10B; 11B; 11G; 11H;
275/45R20 106 12A 51A; 71C; 71K; 721;
725; 73C; 745
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : LAND ROVER (GB)
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad
Zubehör : Nabenkappe: C017; Radbefestigung: Serie
Anzugsmoment der Befestigungsteile : 160 Nm
Verkaufsbezeichnung: FREELANDER 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LF e11*2001/116*0300*.. 110 - 171 255/45R20 101 11A; 24J; 24M erhöhtes
Anzugsmoment
265/45R20 104 11A; 24J; 24M 160 Nm; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 740;
745
Verkaufsbezeichnung: RANGE ROVER EVOQUE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LV e11*2007/46*0223*.. 110 - 213 235/45R20 96 erhöhtes
Anzugsmoment
245/40R20 95 160 Nm; Cabrio; Kombi;
245/45R20 99 Coupe; 2-türig; 4-
türig; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 740; 745
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________

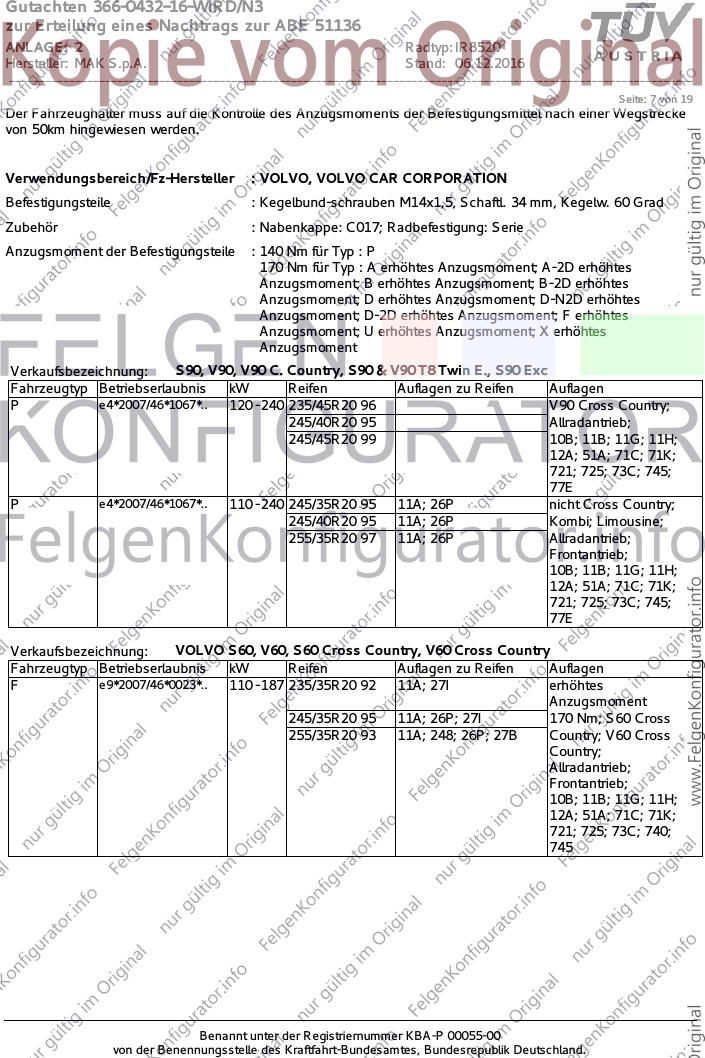

Seite: 7 von 19
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : VOLVO, VOLVO CAR CORPORATION
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 34 mm, Kegelw. 60 Grad
Zubehör : Nabenkappe: C017; Radbefestigung: Serie
Anzugsmoment der Befestigungsteile : 140 Nm für Typ : P
170 Nm für Typ : A erhöhtes Anzugsmoment; A-2D erhöhtes
Anzugsmoment; B erhöhtes Anzugsmoment; B-2D erhöhtes
Anzugsmoment; D erhöhtes Anzugsmoment; D-N2D erhöhtes
Anzugsmoment; D-2D erhöhtes Anzugsmoment; F erhöhtes
Anzugsmoment; U erhöhtes Anzugsmoment; X erhöhtes
Anzugsmoment
Verkaufsbezeichnung: S90, V90, V90 C. Country, S90 & V90 T8 Twin E., S90 Exc
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P e4*2007/46*1067*.. 120 - 240 235/45R20 96 V90 Cross Country;
245/40R20 95 Allradantrieb;
245/45R20 99 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 745;
77E
P e4*2007/46*1067*.. 110 - 240 245/35R20 95 11A; 26P nicht Cross Country;
245/40R20 95 11A; 26P Kombi; Limousine;
255/35R20 97 11A; 26P Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 745;
77E
Verkaufsbezeichnung: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e9*2007/46*0023*.. 110 - 187 235/35R20 92 11A; 27I erhöhtes
Anzugsmoment
245/35R20 95 11A; 26P; 27I 170 Nm; S60 Cross
255/35R20 93 11A; 248; 26P; 27B Country; V60 Cross
Country;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 740;
745
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________

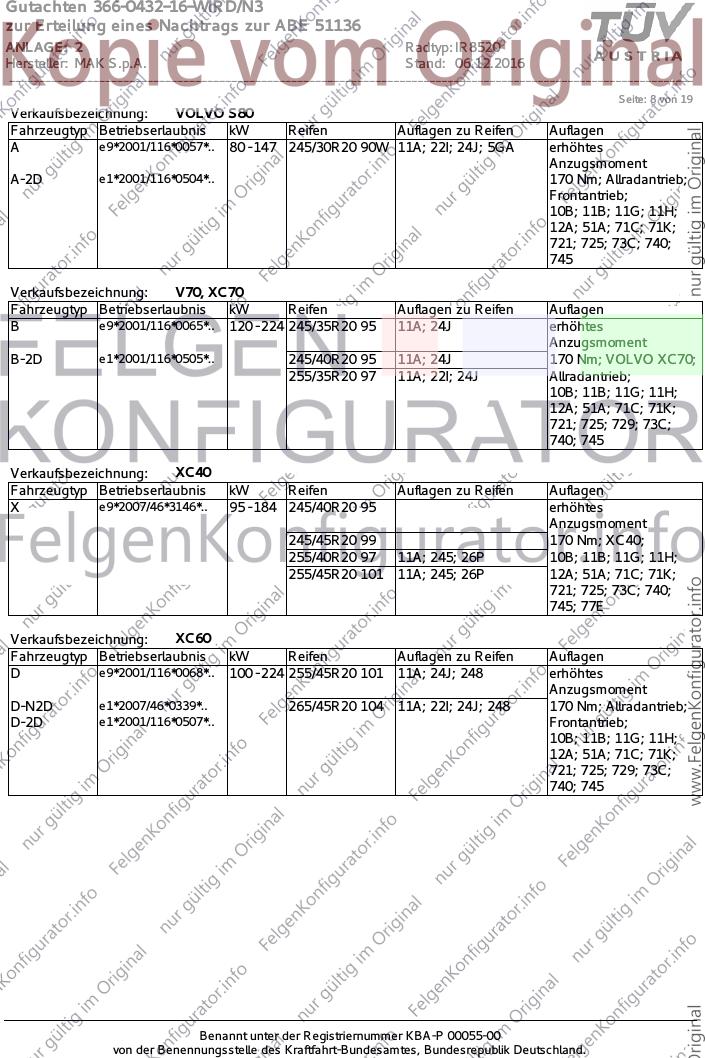

Seite: 8 von 19
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A e9*2001/116*0057*.. 80 - 147 245/30R20 90W 11A; 22I; 24J; 5GA erhöhtes
Anzugsmoment
A-2D e1*2001/116*0504*.. 170 Nm; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 740;
745
Verkaufsbezeichnung: V70, XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e9*2001/116*0065*.. 120 - 224 245/35R20 95 11A; 24J erhöhtes
Anzugsmoment
B-2D e1*2001/116*0505*.. 245/40R20 95 11A; 24J 170 Nm; VOLVO XC70;
255/35R20 97 11A; 22I; 24J Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
740; 745
Verkaufsbezeichnung: XC40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X e9*2007/46*3146*.. 95 - 184 245/40R20 95 erhöhtes
Anzugsmoment
245/45R20 99 170 Nm; XC40;
255/40R20 97 11A; 245; 26P 10B; 11B; 11G; 11H;
255/45R20 101 11A; 245; 26P 12A; 51A; 71C; 71K;
721; 725; 73C; 740;
745; 77E
Verkaufsbezeichnung: XC60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D e9*2001/116*0068*.. 100 - 224 255/45R20 101 11A; 24J; 248 erhöhtes
Anzugsmoment
D-N2D e1*2007/46*0339*.. 265/45R20 104 11A; 22I; 24J; 248 170 Nm; Allradantrieb;
D-2D e1*2001/116*0507*.. Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
740; 745
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________
Seite: 9 von 19
Verkaufsbezeichnung: XC60, XC60 T8 Twin Engine
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
U e4*2007/46*1220*.. 110 - 240 245/45R20 99 erhöhtes
Anzugsmoment
255/40R20 97 170 Nm; XC60; nicht
255/45R20 101 Hybrid;
Niveauregulierung;
Luftfederung;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 740;
745; 77E
U e4*2007/46*1220*.. 223 - 235 245/45R20 99 erhöhtes
Anzugsmoment
255/40R20 97 170 Nm; XC60 T8 Twin
255/45R20 101 Engine;
Niveauregulierung;
Luftfederung;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 740;
745; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________
Seite: 10 von 19
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21Q) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________
Seite: 11 von 19
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________
Seite: 12 von 19
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5BC) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 710kg.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
745) Es dürfen nur die serienmäßigen Radbefestigungsteile der Leichtmetallräder vom Fahrzeughersteller
verwendet werden.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________

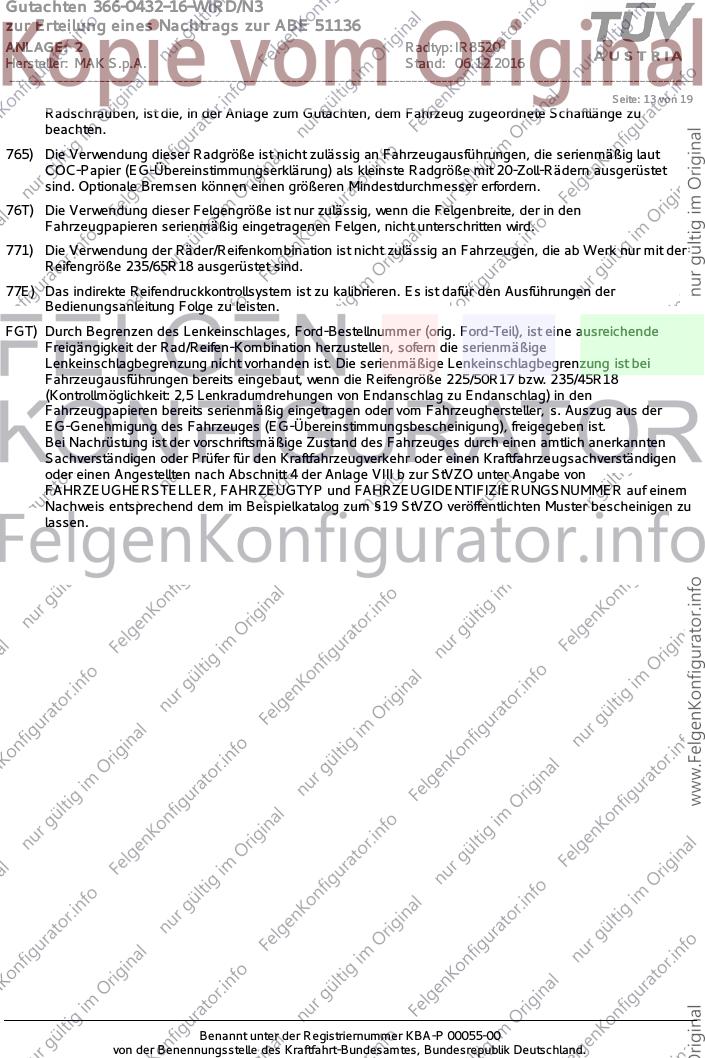

Seite: 13 von 19
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 20-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
771) Die Verwendung der Räder/Reifenkombination ist nicht zulässig an Fahrzeugen, die ab Werk nur mit der
Reifengröße 235/65R18 ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
FGT) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer (orig. Ford-Teil), ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen, sofern die serienmäßige
Lenkeinschlagbegrenzung nicht vorhanden ist. Die serienmäßige Lenkeinschlagbegrenzung ist bei
Fahrzeugausführungen bereits eingebaut, wenn die Reifengröße 225/50R17 bzw. 235/45R18
(Kontrollmöglichkeit: 2,5 Lenkradumdrehungen von Endanschlag zu Endanschlag) in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________
Seite: 14 von 19
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DEH
Genehm.Nr.: e13*2007/46*1911*..
Handelsbez.: FOCUS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 300 VA
26B x = 200 y = 350 VA
27I x = 200 y = 250 HA
27B x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 200 y = 350 8 VA
26J x = 200 y = 350 30 VA
27H x = 250 y = 300 8 HA
27F x = 250 y = 300 20 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________
Seite: 15 von 19
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: WA6
Genehm.Nr.: e13*2001/116*0185*..
Handelsbez.: GALAXY, S-MAX
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 300 15 VA
26N x = 300 y = 250 8 VA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________
Seite: 16 von 19
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: BA7
Genehm.Nr.: e13*2001/116*0249*..
Handelsbez.: FORD MONDEO
Variante(n): ab e13*2001/116*0249*26, Kombi, Schrägheck, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 150 y = 170 VA
26P x = 100 y = 120 VA
27B x = 270 y = 330 HA
27I x = 220 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 150 y = 170 13 VA
26N x = 150 y = 170 8 VA
27F x = 270 y = 330 3 HA
27H x = 270 y = 330 3 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________
Seite: 17 von 19
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: P
Genehm.Nr.: e4*2007/46*1067*..
Handelsbez.: S90, V90, V90 C. Country, S90 & V90 T8 Twin E., S90 Exc
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 240 y = 280 VA
26P x = 190 y = 230 VA
27P x = 190 y = 220 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 240 y = 280 8 VA
26J x = 240 y = 280 27 VA
27H x = 240 y = 270 8 HA
27F x = 240 y = 270 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________
Seite: 18 von 19
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: X
Genehm.Nr.: e9*2007/46*3146*..
Handelsbez.: XC40
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 200 y = 200 HA
26P x = 150 y = 200 VA
26B x = 200 y = 250 VA
27B x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 200 y = 250 8 VA
26J x = 200 y = 250 25 VA
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 15 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0432-16-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 51136
ANLAGE: 2 Radtyp: IR8520
Hersteller: MAK S.p.A. Stand: 06.12.2016
__________________________________________________________________________________________________________________
Seite: 19 von 19
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: F
Genehm.Nr.: e9*2007/46*0023*..
Handelsbez.: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 25 VA
26N x = 300 y = 300 8 VA
27H x = 300 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
