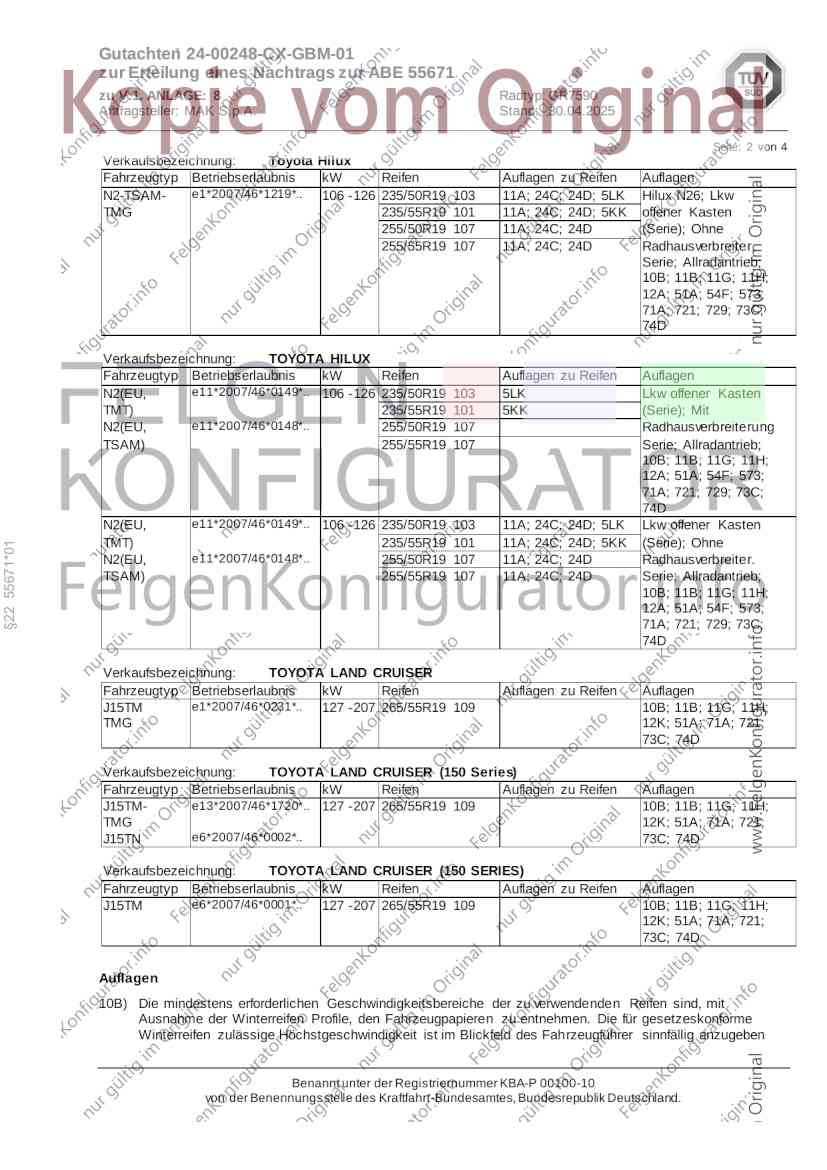

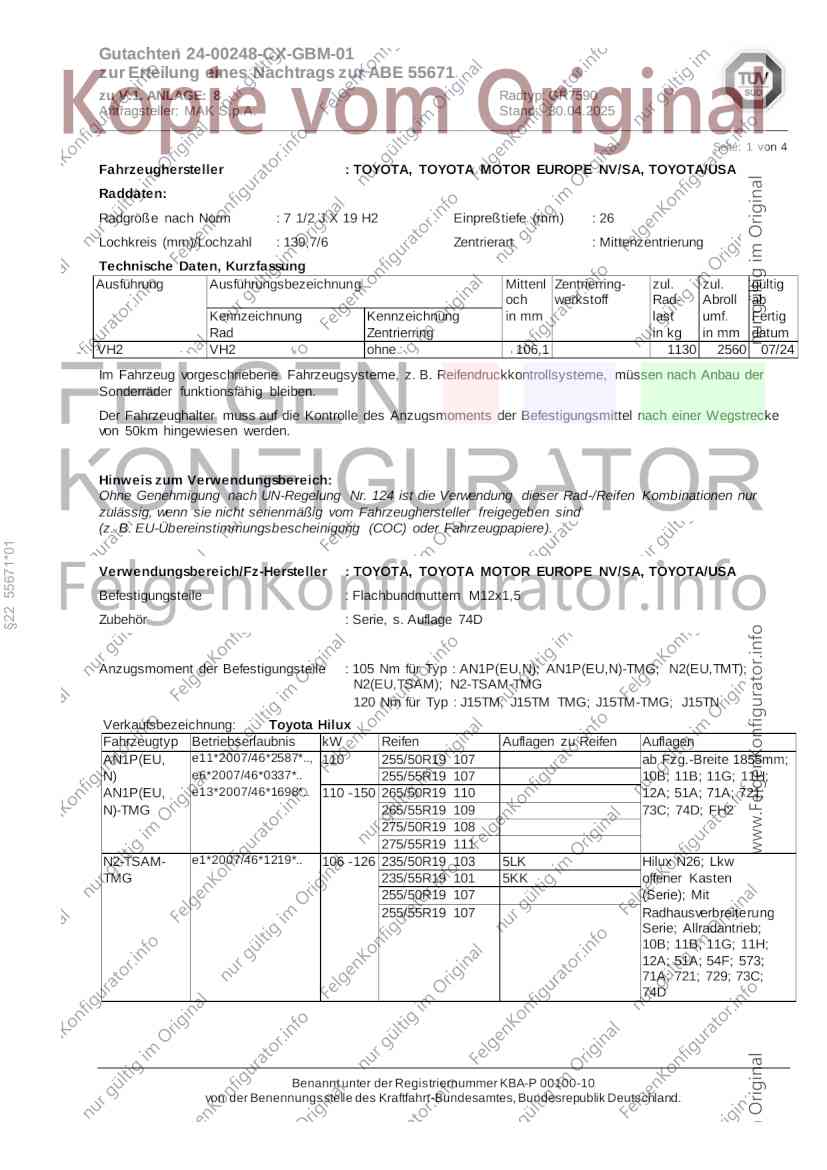

Gutachten 24-00248-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 55671
zu V.1. ANLAGE: 8 Radtyp: GR7590
Antragsteller: MAK S.p.A. Stand: 30.04.2025
______________________________________________________________________________________________________________
Seite: 1 von 4
Fahrzeughersteller : TOYOTA, TOYOTA MOTOR EUROPE NV/SA, TOYOTA/USA
Raddaten:
Radgröße nach Norm : 7 1/2 J X 19 H2 Einpreßtiefe (mm) : 26
Lochkreis (mm)/Lochzahl : 139,7/6 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
VH2 VH2 ohne 106,1 1130 2560 07/24
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Hinweis zum Verwendungsbereich:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen Kombinationen nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind
(z. B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
§22 55671*01
Verwendungsbereich/Fz-Hersteller : TOYOTA, TOYOTA MOTOR EUROPE NV/SA, TOYOTA/USA
Befestigungsteile : Flachbundmuttern M12x1,5
Zubehör : Serie, s. Auflage 74D
Anzugsmoment der Befestigungsteile : 105 Nm für Typ : AN1P(EU,N); AN1P(EU,N)-TMG; N2(EU,TMT);
N2(EU,TSAM); N2-TSAM-TMG
120 Nm für Typ : J15TM; J15TM TMG; J15TM-TMG; J15TN
Verkaufsbezeichnung: Toyota Hilux
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AN1P(EU, e11*2007/46*2587*.., 110 255/50R19 107 ab Fzg.-Breite 1855mm;
N) e6*2007/46*0337*.. 255/55R19 107 10B; 11B; 11G; 11H;
AN1P(EU, e13*2007/46*1698*.. 110 - 150 265/50R19 110 12A; 51A; 71A; 721;
N)-TMG 265/55R19 109 73C; 74D; FH2
275/50R19 108
275/55R19 111
N2-TSAM- e1*2007/46*1219*.. 106 - 126 235/50R19 103 5LK Hilux N26; Lkw
TMG 235/55R19 101 5KK offener Kasten
255/50R19 107 (Serie); Mit
255/55R19 107 Radhausverbreiterung
Serie; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 54F; 573;
71A; 721; 729; 73C;
74D
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 24-00248-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 55671
zu V.1. ANLAGE: 8 Radtyp: GR7590
Antragsteller: MAK S.p.A. Stand: 30.04.2025
______________________________________________________________________________________________________________
Seite: 2 von 4
Verkaufsbezeichnung: Toyota Hilux
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N2-TSAM- e1*2007/46*1219*.. 106 - 126 235/50R19 103 11A; 24C; 24D; 5LK Hilux N26; Lkw
TMG 235/55R19 101 11A; 24C; 24D; 5KK offener Kasten
255/50R19 107 11A; 24C; 24D (Serie); Ohne
255/55R19 107 11A; 24C; 24D Radhausverbreiter.
Serie; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 54F; 573;
71A; 721; 729; 73C;
74D
Verkaufsbezeichnung: TOYOTA HILUX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N2(EU, e11*2007/46*0149*.. 106 - 126 235/50R19 103 5LK Lkw offener Kasten
TMT) 235/55R19 101 5KK (Serie); Mit
N2(EU, e11*2007/46*0148*.. 255/50R19 107 Radhausverbreiterung
TSAM) 255/55R19 107 Serie; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 54F; 573;
71A; 721; 729; 73C;
74D
N2(EU, e11*2007/46*0149*.. 106 - 126 235/50R19 103 11A; 24C; 24D; 5LK Lkw offener Kasten
TMT) 235/55R19 101 11A; 24C; 24D; 5KK (Serie); Ohne
§22 55671*01
N2(EU, e11*2007/46*0148*.. 255/50R19 107 11A; 24C; 24D Radhausverbreiter.
TSAM) 255/55R19 107 11A; 24C; 24D Serie; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 54F; 573;
71A; 721; 729; 73C;
74D
Verkaufsbezeichnung: TOYOTA LAND CRUISER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J15TM e1*2007/46*0231*.. 127 - 207 265/55R19 109 10B; 11B; 11G; 11H;
TMG 12K; 51A; 71A; 721;
73C; 74D
Verkaufsbezeichnung: TOYOTA LAND CRUISER (150 Series)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J15TM- e13*2007/46*1720*.. 127 - 207 265/55R19 109 10B; 11B; 11G; 11H;
TMG 12K; 51A; 71A; 721;
J15TN e6*2007/46*0002*.. 73C; 74D
Verkaufsbezeichnung: TOYOTA LAND CRUISER (150 SERIES)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J15TM e6*2007/46*0001*.. 127 - 207 265/55R19 109 10B; 11B; 11G; 11H;
12K; 51A; 71A; 721;
73C; 74D
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Winterreifen Profile, den Fahrzeugpapieren zu entnehmen. Die für gesetzeskonforme
Winterreifen zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 24-00248-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 55671
zu V.1. ANLAGE: 8 Radtyp: GR7590
Antragsteller: MAK S.p.A. Stand: 30.04.2025
______________________________________________________________________________________________________________
Seite: 3 von 4
und im Betrieb nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als
das Zweifache der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des
angegebenen Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche
Tragfähigkeit, es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex
zu vergleichen wodurch eventuell vorhandene Achslastauflagen entfallen können.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann
nicht erforderlich, wenn die ABE/TTG des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis bzw. Teiletypgenehmigung oder ein
Teilegutachten vorliegen; gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen
Bedenken bestehen. Wird gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung
vorgenommen und/oder optionale Brems- bzw. Lenkungsaggregate verbaut, so ist diese und ihre
§22 55671*01
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäß igen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben sind (s. Betriebsanleitung).
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 24-00248-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 55671
zu V.1. ANLAGE: 8 Radtyp: GR7590
Antragsteller: MAK S.p.A. Stand: 30.04.2025
______________________________________________________________________________________________________________
Seite: 4 von 4
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMME R auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5KK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1650kg.
5LK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1750kg.
71A) Zum Auswuchten der Sonderräder dürfen an der Felgenaußen- und -innenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
§22 55671*01
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
FH2) Die Verwendung der Sonderräder ist nur zulässig, wenn eine über die Radanschlußfläche stehende
Radbolzenlänge von mindestens 23 mm vorhanden ist, gegebenenfalls sind die Radbolzen
auszutauschen.
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 24-00248-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 55671
zu V.4. ANLAGE: Radabdeckung Radtyp: GR7590
Antragsteller: MAK S.p.A. Stand: 30.04.2025
______________________________________________________________________________________________________________
Seite: 1 von 1
Hinweisblatt zu den im Gutachten genannten Radabdeckungsauflagen Nr. 241 – 248, 24C, 24D, 24J und 24M.
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den
Radabdeckungsauflagen beschrieben sind.
Vorderachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 241 bzw. 245 Zu Auflage 242 bzw. 246 hinter der Radmitte
Zu Auflage 241,242,245, 246,24C,24J
§22 55671*01
Hinterachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 243 bzw. 247 Zu Auflage 244 bzw. 248 hinter der Radmitte
Zu Aufl age 243,244,247,248,24D,24M
Benannt unter Registriernummer KBA-P00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
