Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8,5 J x 20 EH2+
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 49404*06
special wheels for passenger cars 8,5 J x 20 EH2+
Nummer der Genehmigung: 49404 Erweiterung Nr.: 06
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
HI8520
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 49404 Erweiterung Nr.: 06
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 49404*06
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
31.07.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55806015 (3. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 49404 Erweiterung Nr.: 06
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 11
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§ 22 49404*06
10. Bemerkungen:
Remarks:
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 49404 Erweiterung Nr.: 06
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 17.08.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 49404*06
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package

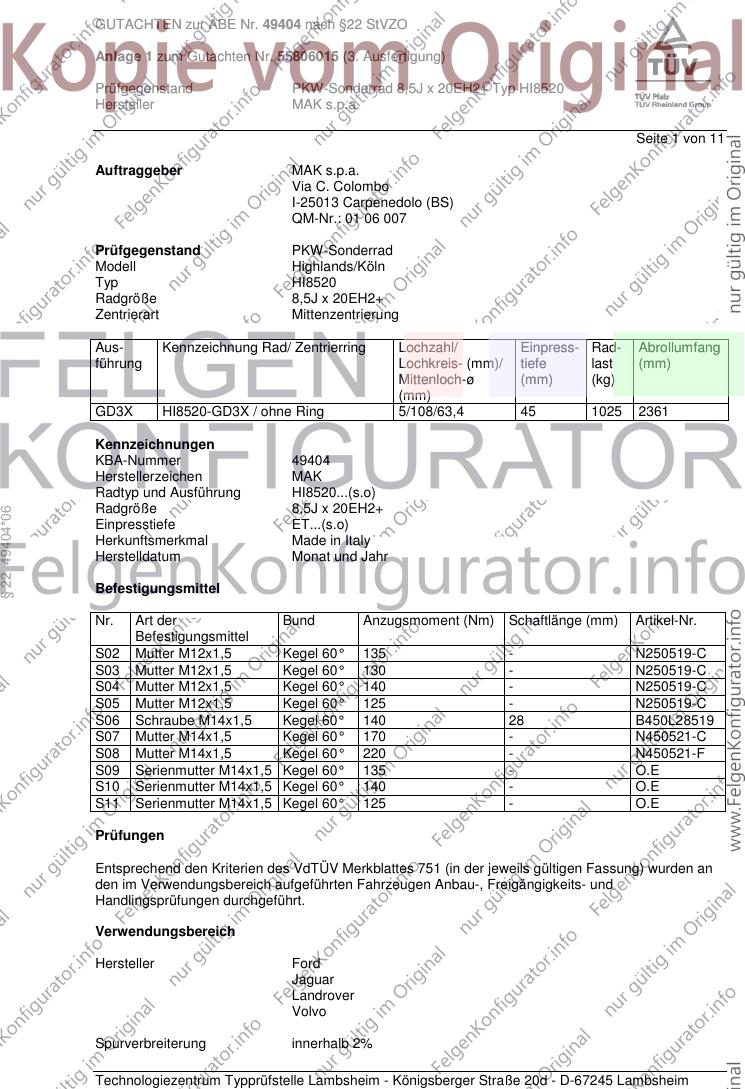

GUTACHTEN zur ABE Nr. 49404 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55806015 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20EH2+ Typ HI8520
Hersteller MAK s.p.a.
Seite 1 von 11
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell Highlands/Köln
Typ HI8520
Radgröße 8,5J x 20EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
GD3X HI8520-GD3X / ohne Ring 5/108/63,4 45 1025 2361
Kennzeichnungen
KBA-Nummer 49404
Herstellerzeichen MAK
Radtyp und Ausführung HI8520...(s.o)
Radgröße 8,5J x 20EH2+
§ 22 49404*06
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 135 - N250519-C
S03 Mutter M12x1,5 Kegel 60° 130 - N250519-C
S04 Mutter M12x1,5 Kegel 60° 140 - N250519-C
S05 Mutter M12x1,5 Kegel 60° 125 - N250519-C
S06 Schraube M14x1,5 Kegel 60° 140 28 B450L28519
S07 Mutter M14x1,5 Kegel 60° 170 - N450521-C
S08 Mutter M14x1,5 Kegel 60° 220 - N450521-F
S09 Serienmutter M14x1,5 Kegel 60° 135 - O.E
S10 Serienmutter M14x1,5 Kegel 60° 140 - O.E
S11 Serienmutter M14x1,5 Kegel 60° 125 - O.E
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49404 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55806015 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20EH2+ Typ HI8520
Hersteller MAK s.p.a.

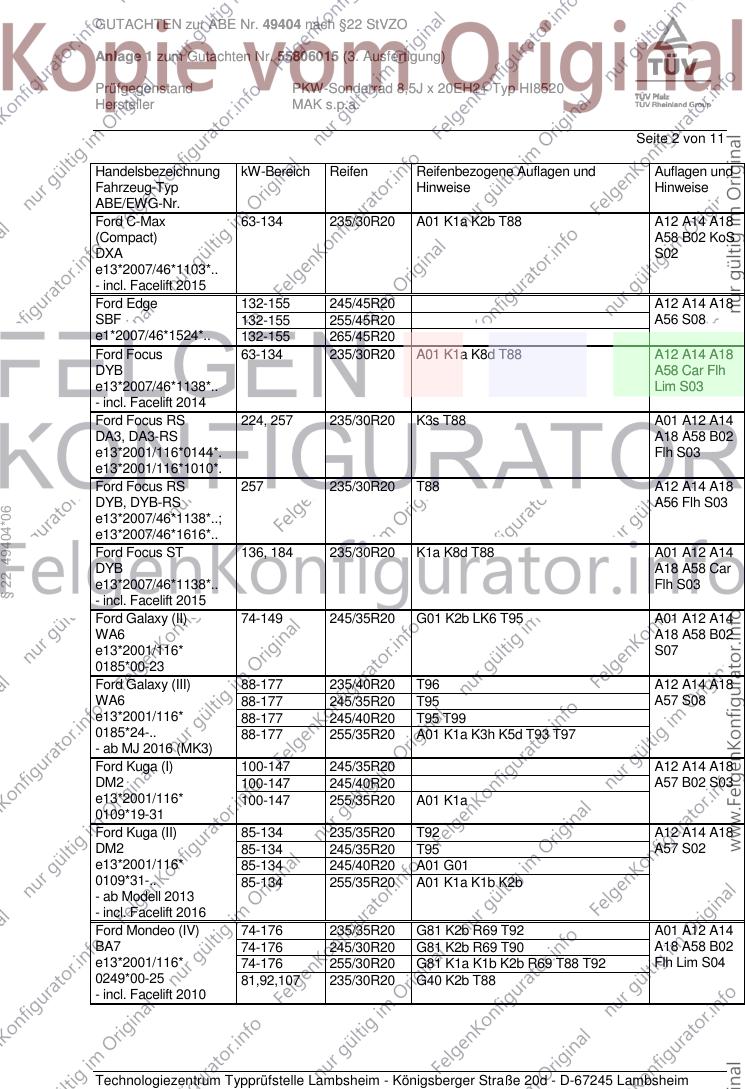

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max 63-134 235/30R20 A01 K1a K2b T88 A12 A14 A18
(Compact) A58 B02 KoS
DXA S02
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Edge 132-155 245/45R20 A12 A14 A18
SBF 132-155 255/45R20 A56 S08
e1*2007/46*1524*.. 132-155 265/45R20
Ford Focus 63-134 235/30R20 A01 K1a K8d T88 A12 A14 A18
DYB A58 Car Flh
e13*2007/46*1138*.. Lim S03
- incl. Facelift 2014
Ford Focus RS 224, 257 235/30R20 K3s T88 A01 A12 A14
DA3, DA3-RS A18 A58 B02
e13*2001/116*0144*. Flh S03
e13*2001/116*1010*.
Ford Focus RS 257 235/30R20 T88 A12 A14 A18
DYB, DYB-RS A56 Flh S03
§ 22 49404*06
e13*2007/46*1138*..;
e13*2007/46*1616*..
Ford Focus ST 136, 184 235/30R20 K1a K8d T88 A01 A12 A14
DYB A18 A58 Car
e13*2007/46*1138*.. Flh S03
- incl. Facelift 2015
Ford Galaxy (II) 74-149 245/35R20 G01 K2b LK6 T95 A01 A12 A14
WA6 A18 A58 B02
e13*2001/116* S07
0185*00-23
Ford Galaxy (III) 88-177 235/40R20 T96 A12 A14 A18
WA6 88-177 245/35R20 T95 A57 S08
e13*2001/116* 88-177 245/40R20 T95 T99
0185*24-.. 88-177 255/35R20 A01 K1a K3h K5d T93 T97
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 245/35R20 A12 A14 A18
DM2 100-147 245/40R20 A57 B02 S03
e13*2001/116* 100-147 255/35R20 A01 K1a
0109*19-31
Ford Kuga (II) 85-134 235/35R20 T92 A12 A14 A18
DM2 85-134 245/35R20 T95 A57 S02
e13*2001/116* 85-134 245/40R20 A01 G01
0109*31-.. 85-134 255/35R20 A01 K1a K1b K2b
- ab Modell 2013
- incl. Facelift 2016
Ford Mondeo (IV) 74-176 235/35R20 G81 K2b R69 T92 A01 A12 A14
BA7 74-176 245/30R20 G81 K2b R69 T90 A18 A58 B02
e13*2001/116* 74-176 255/30R20 G81 K1a K1b K2b R69 T88 T92 Flh Lim S04
0249*00-25 81,92,107 235/30R20 G40 K2b T88
- incl. Facelift 2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49404 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55806015 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20EH2+ Typ HI8520
Hersteller MAK s.p.a.

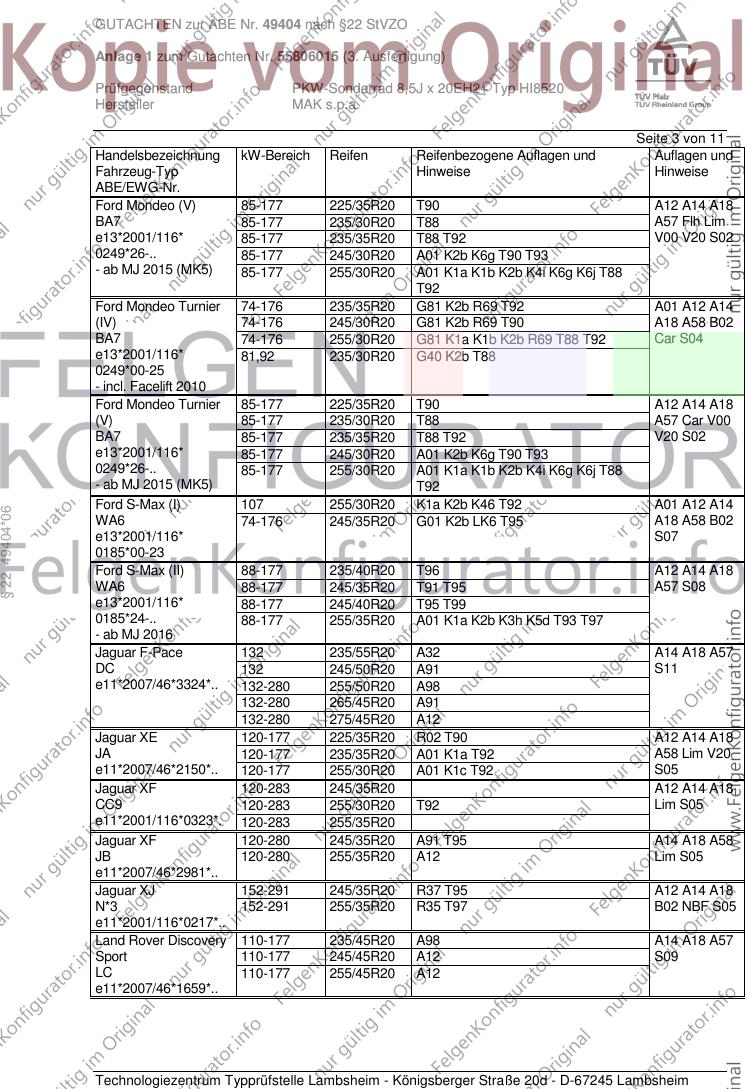

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo (V) 85-177 225/35R20 T90 A12 A14 A18
BA7 85-177 235/30R20 T88 A57 Flh Lim
e13*2001/116* 85-177 235/35R20 T88 T92 V00 V20 S02
0249*26-.. 85-177 245/30R20 A01 K2b K6g T90 T93
- ab MJ 2015 (MK5) 85-177 255/30R20 A01 K1a K1b K2b K4i K6g K6j T88
T92
Ford Mondeo Turnier 74-176 235/35R20 G81 K2b R69 T92 A01 A12 A14
(IV) 74-176 245/30R20 G81 K2b R69 T90 A18 A58 B02
BA7 74-176 255/30R20 G81 K1a K1b K2b R69 T88 T92 Car S04
e13*2001/116* 81,92 235/30R20 G40 K2b T88
0249*00-25
- incl. Facelift 2010
Ford Mondeo Turnier 85-177 225/35R20 T90 A12 A14 A18
(V) 85-177 235/30R20 T88 A57 Car V00
BA7 85-177 235/35R20 T88 T92 V20 S02
e13*2001/116* 85-177 245/30R20 A01 K2b K6g T90 T93
0249*26-.. 85-177 255/30R20 A01 K1a K1b K2b K4i K6g K6j T88
- ab MJ 2015 (MK5) T92
Ford S-Max (I) 107 255/30R20 K1a K2b K46 T92 A01 A12 A14
§ 22 49404*06
WA6 74-176 245/35R20 G01 K2b LK6 T95 A18 A58 B02
e13*2001/116* S07
0185*00-23
Ford S-Max (II) 88-177 235/40R20 T96 A12 A14 A18
WA6 88-177 245/35R20 T91 T95 A57 S08
e13*2001/116* 88-177 245/40R20 T95 T99
0185*24-.. 88-177 255/35R20 A01 K1a K2b K3h K5d T93 T97
- ab MJ 2016
Jaguar F-Pace 132 235/55R20 A32 A14 A18 A57
DC 132 245/50R20 A91 S11
e11*2007/46*3324*.. 132-280 255/50R20 A98
132-280 265/45R20 A91
132-280 275/45R20 A12
Jaguar XE 120-177 225/35R20 R02 T90 A12 A14 A18
JA 120-177 235/35R20 A01 K1a T92 A58 Lim V20
e11*2007/46*2150*.. 120-177 255/30R20 A01 K1c T92 S05
Jaguar XF 120-283 245/35R20 A12 A14 A18
CC9 120-283 255/30R20 T92 Lim S05
e11*2001/116*0323*. 120-283 255/35R20
Jaguar XF 120-280 245/35R20 A91 T95 A14 A18 A58
JB 120-280 255/35R20 A12 Lim S05
e11*2007/46*2981*..
Jaguar XJ 152-291 245/35R20 R37 T95 A12 A14 A18
N*3 152-291 255/35R20 R35 T97 B02 NBF S05
e11*2001/116*0217*..
Land Rover Discovery 110-177 235/45R20 A98 A14 A18 A57
Sport 110-177 245/45R20 A12 S09
LC 110-177 255/45R20 A12
e11*2007/46*1659*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49404 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55806015 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20EH2+ Typ HI8520
Hersteller MAK s.p.a.

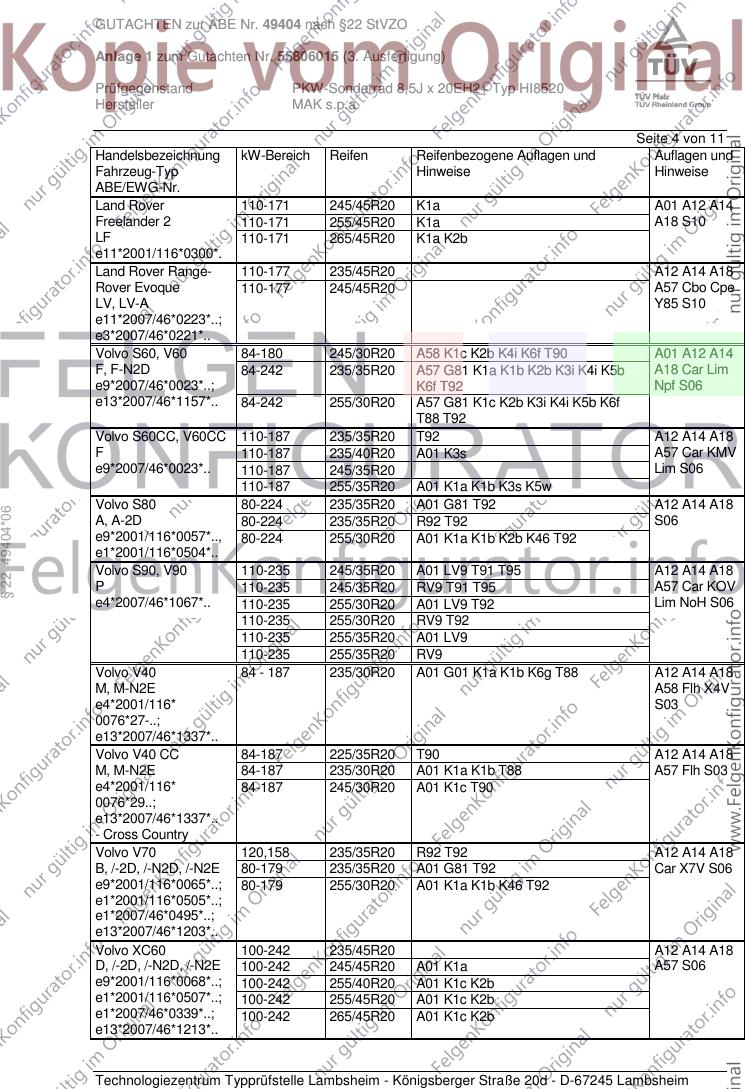

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover 110-171 245/45R20 K1a A01 A12 A14
Freelander 2 110-171 255/45R20 K1a A18 S10
LF 110-171 265/45R20 K1a K2b
e11*2001/116*0300*.
Land Rover Range- 110-177 235/45R20 A12 A14 A18
Rover Evoque 110-177 245/45R20 A57 Cbo Cpe
LV, LV-A Y85 S10
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo S60, V60 84-180 245/30R20 A58 K1c K2b K4i K6f T90 A01 A12 A14
F, F-N2D 84-242 235/35R20 A57 G81 K1a K1b K2b K3i K4i K5b A18 Car Lim
e9*2007/46*0023*..; K6f T92 Npf S06
e13*2007/46*1157*.. 84-242 255/30R20 A57 G81 K1c K2b K3i K4i K5b K6f
T88 T92
Volvo S60CC, V60CC 110-187 235/35R20 T92 A12 A14 A18
F 110-187 235/40R20 A01 K3s A57 Car KMV
e9*2007/46*0023*.. 110-187 245/35R20 Lim S06
110-187 255/35R20 A01 K1a K1b K3s K5w
Volvo S80 80-224 235/35R20 A01 G81 T92 A12 A14 A18
§ 22 49404*06
A, A-2D 80-224 235/35R20 R92 T92 S06
e9*2001/116*0057*.., 80-224 255/30R20 A01 K1a K1b K2b K46 T92
e1*2001/116*0504*..
Volvo S90, V90 110-235 245/35R20 A01 LV9 T91 T95 A12 A14 A18
P 110-235 245/35R20 RV9 T91 T95 A57 Car KOV
e4*2007/46*1067*.. 110-235 255/30R20 A01 LV9 T92 Lim NoH S06
110-235 255/30R20 RV9 T92
110-235 255/35R20 A01 LV9
110-235 255/35R20 RV9
Volvo V40 84 - 187 235/30R20 A01 G01 K1a K1b K6g T88 A12 A14 A18
M, M-N2E A58 Flh X4V
e4*2001/116* S03
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/35R20 T90 A12 A14 A18
M, M-N2E 84-187 235/30R20 A01 K1a K1b T88 A57 Flh S03
e4*2001/116* 84-187 245/30R20 A01 K1c T90
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V70 120,158 235/35R20 R92 T92 A12 A14 A18
B, /-2D, /-N2D, /-N2E 80-179 235/35R20 A01 G81 T92 Car X7V S06
e9*2001/116*0065*..; 80-179 255/30R20 A01 K1a K1b K46 T92
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC60 100-242 235/45R20 A12 A14 A18
D, /-2D, /-N2D, /-N2E 100-242 245/45R20 A01 K1a A57 S06
e9*2001/116*0068*..; 100-242 255/40R20 A01 K1c K2b
e1*2001/116*0507*..; 100-242 255/45R20 A01 K1c K2b
e1*2007/46*0339*..; 100-242 265/45R20 A01 K1c K2b
e13*2007/46*1213*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49404 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55806015 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20EH2+ Typ HI8520
Hersteller MAK s.p.a.
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

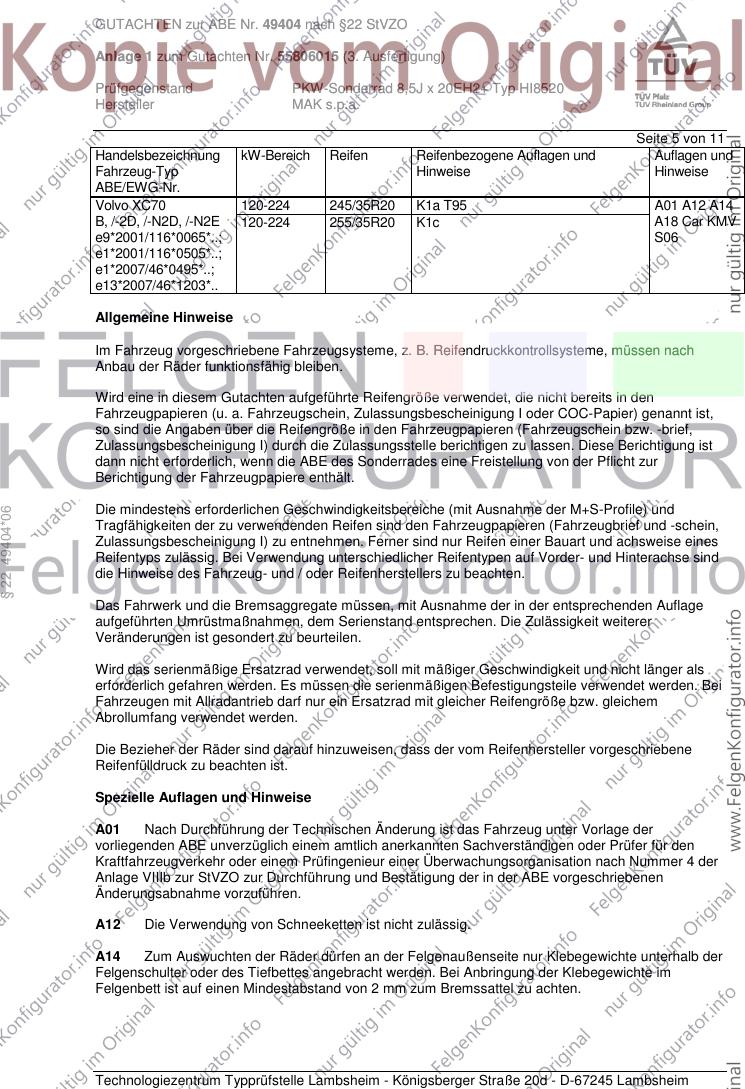

Volvo XC70 120-224 245/35R20 K1a T95 A01 A12 A14
B, /-2D, /-N2D, /-N2E 120-224 255/35R20 K1c A18 Car KMV
e9*2001/116*0065*..; S06
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
§ 22 49404*06
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49404 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55806015 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20EH2+ Typ HI8520
Hersteller MAK s.p.a.
Seite 6 von 11
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
§ 22 49404*06
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kabrio-
Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49404 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55806015 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20EH2+ Typ HI8520
Hersteller MAK s.p.a.
Seite 7 von 11

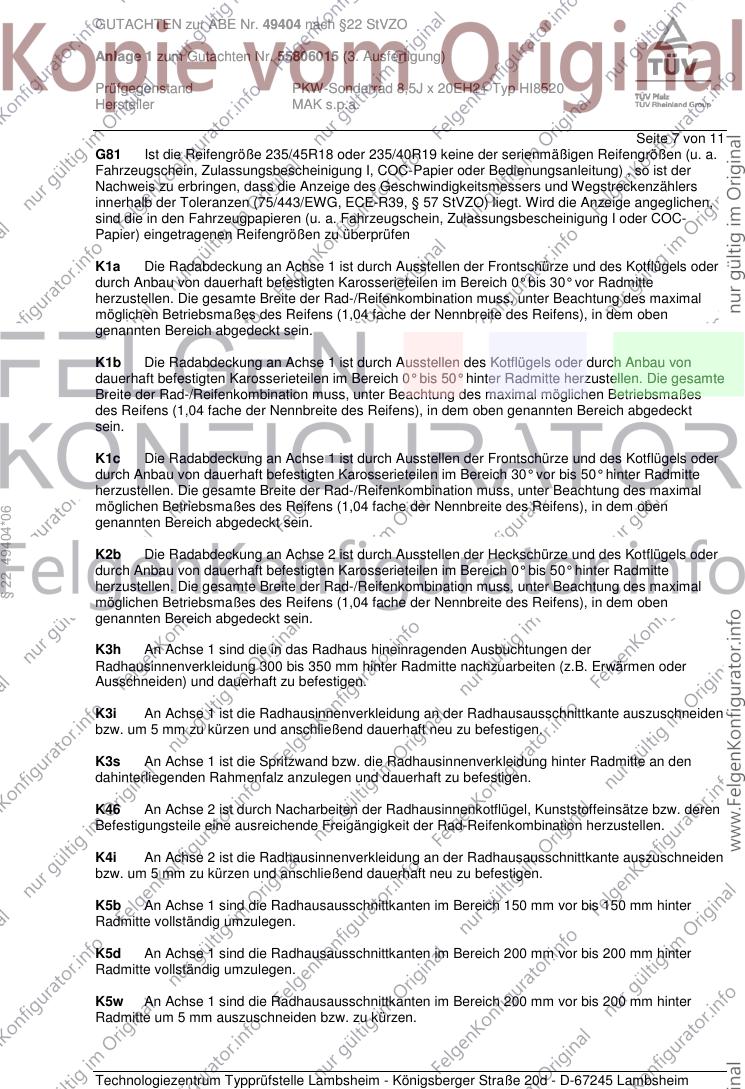

G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
§ 22 49404*06
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung 300 bis 350 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49404 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55806015 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20EH2+ Typ HI8520
Hersteller MAK s.p.a.
Seite 8 von 11

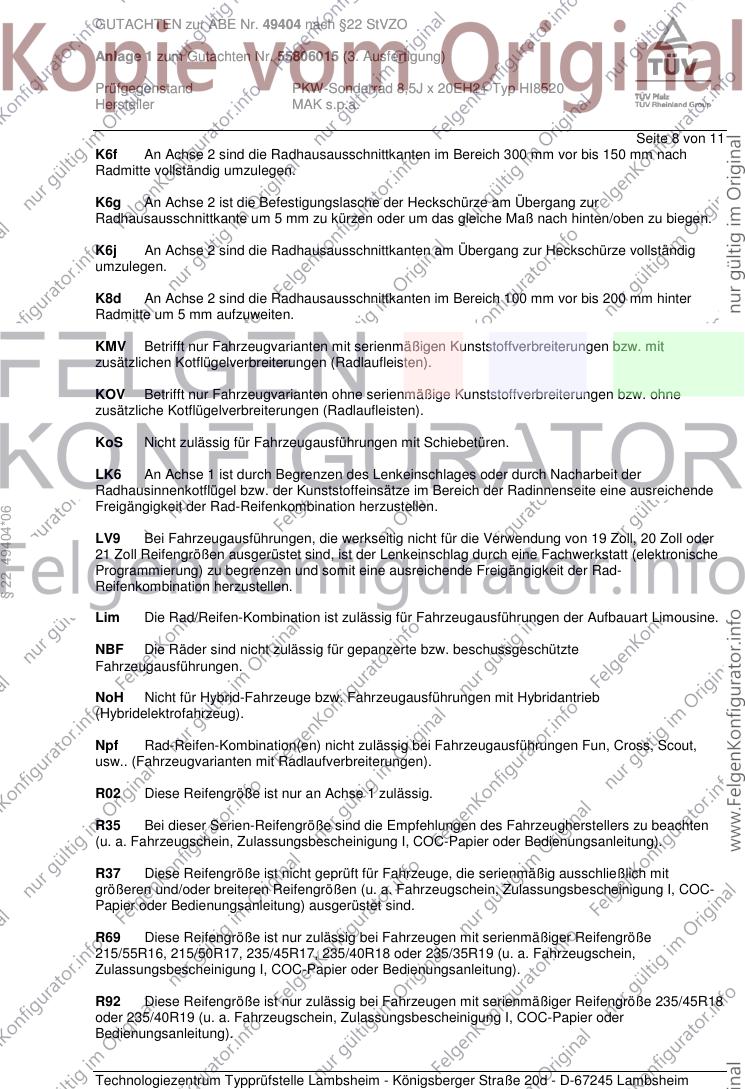

K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 49404*06
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R92 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49404 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55806015 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20EH2+ Typ HI8520
Hersteller MAK s.p.a.
Seite 9 von 11
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die
Verwendung von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
§ 22 49404*06
S09 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49404 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55806015 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20EH2+ Typ HI8520
Hersteller MAK s.p.a.
Seite 10 von 11
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
§ 22 49404*06
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/50R20 305/45R20
Nr. 21 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 31. Juli 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49404 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55806015 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 20EH2+ Typ HI8520
Hersteller MAK s.p.a.
Seite 11 von 11

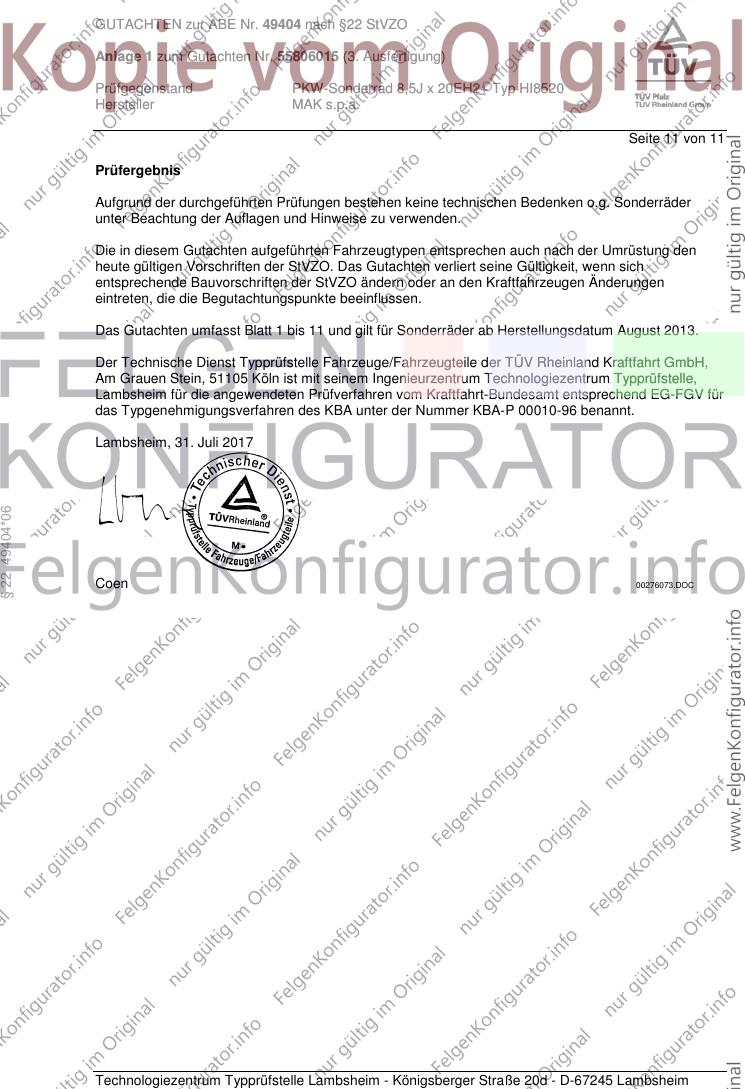

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum August 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 31. Juli 2017
§ 22 49404*06
Coen 00276073.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
