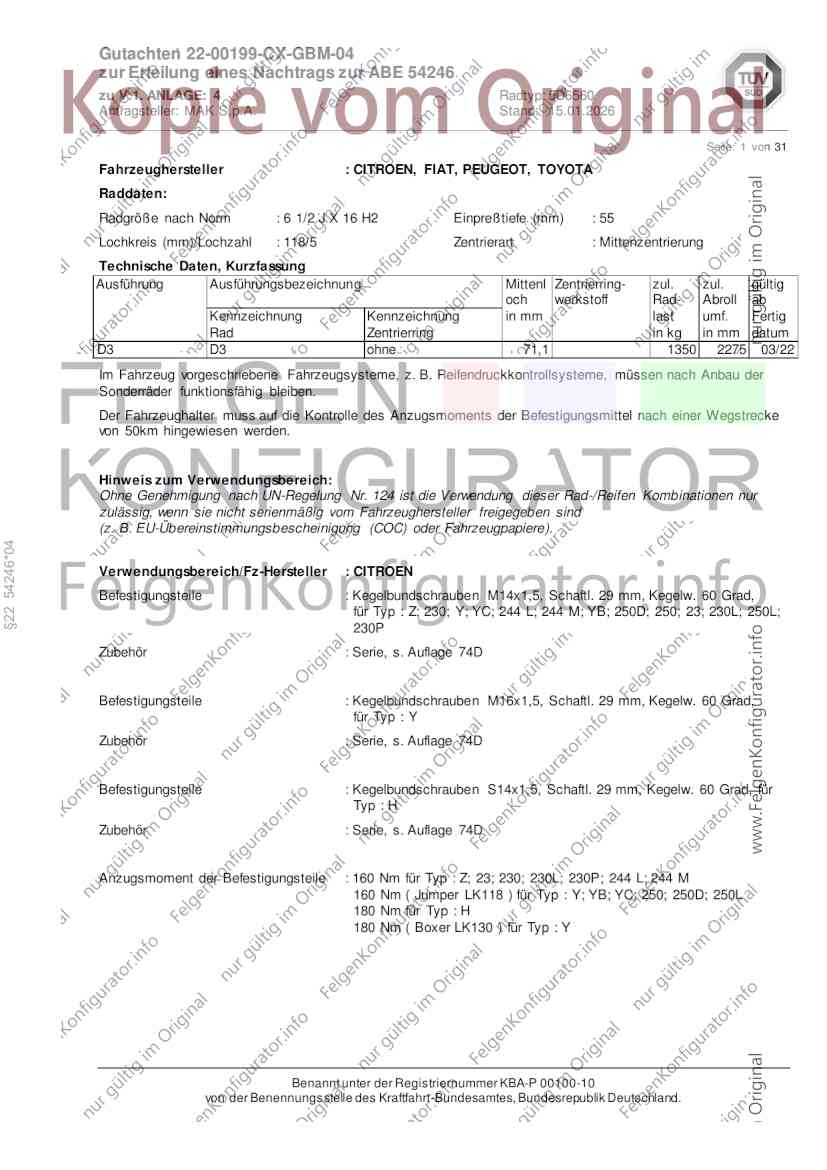

Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 1 von 31
Fahrzeughersteller : CITROEN, FIAT, PEUGEOT, TOYOTA
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 55
Lochkreis (mm)/Lochzahl : 118/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
D3 D3 ohne 71,1 1350 2275 03/22
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Hinweis zum Verwendungsbereich:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen Kombinationen nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind
(z. B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
§22 54246*04
Verwendungsbereich/Fz-Hersteller : CITROEN
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 29 mm, Kegelw. 60 Grad,
für Typ : Z; 230; Y; YC; 244 L; 244 M; YB; 250D; 250; 23; 230L; 250L;
230P
Zubehör : Serie, s. Auflage 74D
Befestigungsteile : Kegelbundschrauben M16x1,5, Schaftl. 29 mm, Kegelw. 60 Grad,
für Typ : Y
Zubehör : Serie, s. Auflage 74D
Befestigungsteile : Kegelbundschrauben S14x1,5, Schaftl. 29 mm, Kegelw. 60 Grad, für
Typ : H
Zubehör : Serie, s. Auflage 74D
Anzugsmoment der Befestigungsteile : 160 Nm für Typ : Z; 23; 230; 230L; 230P; 244 L; 244 M
160 Nm ( Jumper LK118 ) für Typ : Y; YB; YC; 250; 250D; 250L
180 Nm für Typ : H
180 Nm ( Boxer LK130 ) für Typ : Y
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

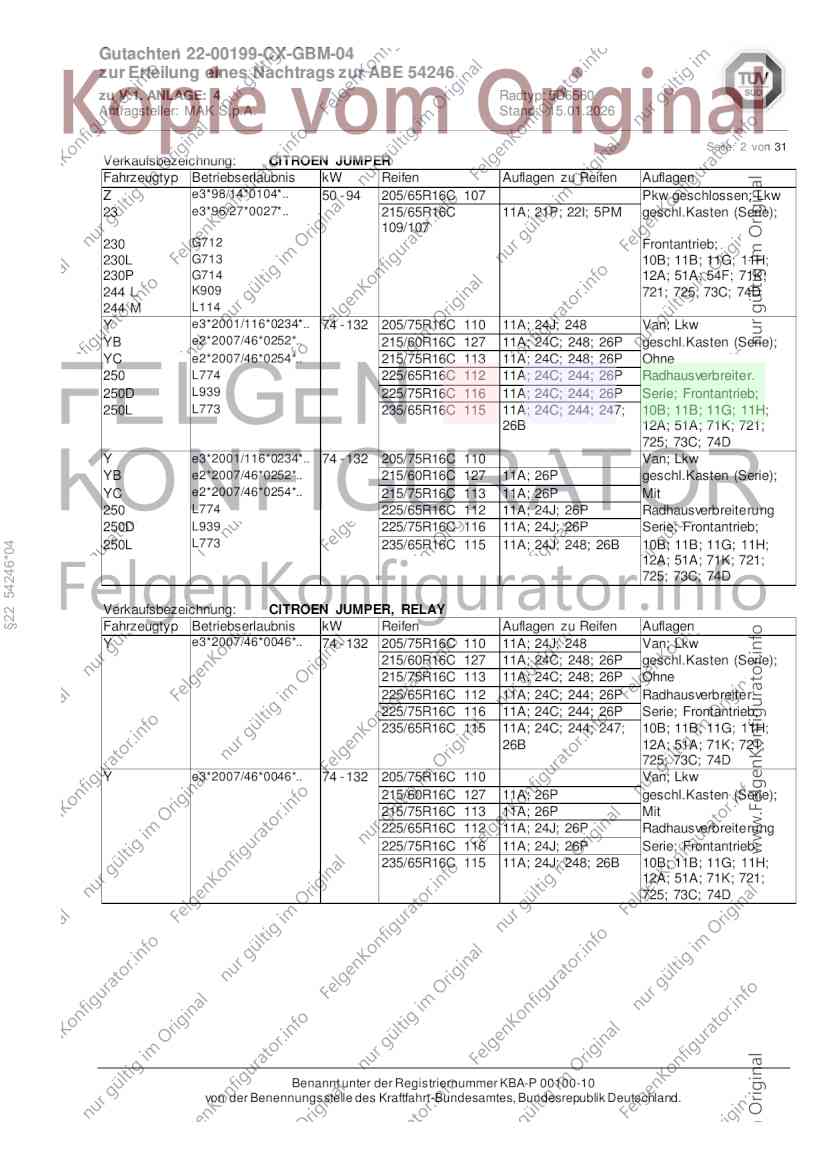

Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 2 von 31
Verkaufsbezeichnung: CITROEN JUMPER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e3*98/14*0104*.. 50 - 94 205/65R16C 107 Pkw geschlossen; Lkw
23 e3*96/27*0027*.. 215/65R16C 11A; 21P; 22I; 5PM geschl.Kasten (Serie);
109/107
230 G712 Frontantrieb;
230L G713 10B; 11B; 11G; 11H;
230P G714 12A; 51A; 54F; 71K;
244 L K909 721; 725; 73C; 74D
244 M L114
Y e3*2001/116*0234*.. 74 - 132 205/75R16C 110 11A; 24J; 248 Van; Lkw
YB e2*2007/46*0252*.. 215/60R16C 127 11A; 24C; 248; 26P geschl.Kasten (Serie);
YC e2*2007/46*0254*.. 215/75R16C 113 11A; 24C; 248; 26P Ohne
250 L774 225/65R16C 112 11A; 24C; 244; 26P Radhausverbreiter.
250D L939 225/75R16C 116 11A; 24C; 244; 26P Serie; Frontantrieb;
250L L773 235/65R16C 115 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
26B 12A; 51A; 71K; 721;
725; 73C; 74D
Y e3*2001/116*0234*.. 74 - 132 205/75R16C 110 Van; Lkw
YB e2*2007/46*0252*.. 215/60R16C 127 11A; 26P geschl.Kasten (Serie);
YC e2*2007/46*0254*.. 215/75R16C 113 11A; 26P Mit
250 L774 225/65R16C 112 11A; 24J; 26P Radhausverbreiterung
250D L939 225/75R16C 116 11A; 24J; 26P Serie; Frontantrieb;
L773
§22 54246*04
250L 235/65R16C 115 11A; 24J; 248; 26B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D
Verkaufsbezeichnung: CITROEN JUMPER, RELAY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Y e3*2007/46*0046*.. 74 - 132 205/75R16C 110 11A; 24J; 248 Van; Lkw
215/60R16C 127 11A; 24C; 248; 26P geschl.Kasten (Serie);
215/75R16C 113 11A; 24C; 248; 26P Ohne
225/65R16C 112 11A; 24C; 244; 26P Radhausverbreiter.
225/75R16C 116 11A; 24C; 244; 26P Serie; Frontantrieb;
235/65R16C 115 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
26B 12A; 51A; 71K; 721;
725; 73C; 74D
Y e3*2007/46*0046*.. 74 - 132 205/75R16C 110 Van; Lkw
215/60R16C 127 11A; 26P geschl.Kasten (Serie);
215/75R16C 113 11A; 26P Mit
225/65R16C 112 11A; 24J; 26P Radhausverbreiterung
225/75R16C 116 11A; 24J; 26P Serie; Frontantrieb;
235/65R16C 115 11A; 24J; 248; 26B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

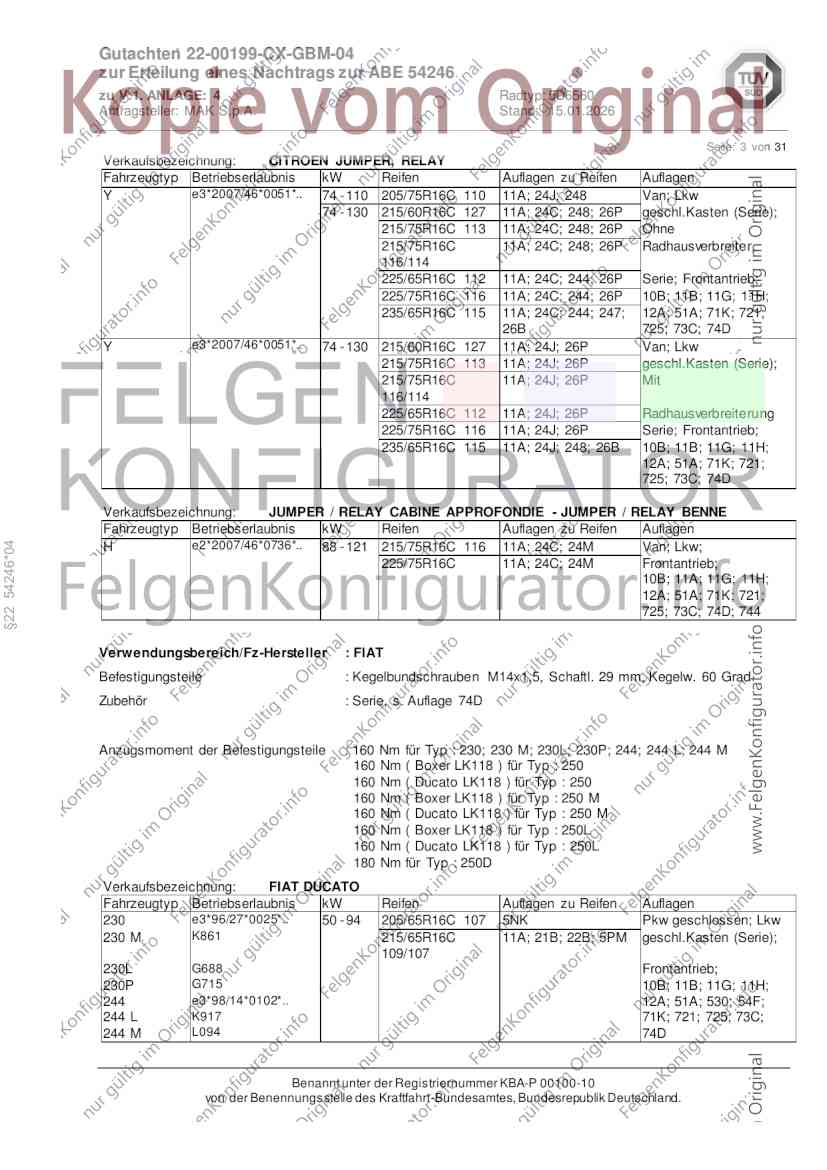

Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 3 von 31
Verkaufsbezeichnung: CITROEN JUMPER, RELAY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Y e3*2007/46*0051*.. 74 - 110 205/75R16C 110 11A; 24J; 248 Van; Lkw
74 - 130 215/60R16C 127 11A; 24C; 248; 26P geschl.Kasten (Serie);
215/75R16C 113 11A; 24C; 248; 26P Ohne
215/75R16C 11A; 24C; 248; 26P Radhausverbreiter.
116/114
225/65R16C 112 11A; 24C; 244; 26P Serie; Frontantrieb;
225/75R16C 116 11A; 24C; 244; 26P 10B; 11B; 11G; 11H;
235/65R16C 115 11A; 24C; 244; 247; 12A; 51A; 71K; 721;
26B 725; 73C; 74D
Y e3*2007/46*0051*.. 74 - 130 215/60R16C 127 11A; 24J; 26P Van; Lkw
215/75R16C 113 11A; 24J; 26P geschl.Kasten (Serie);
215/75R16C 11A; 24J; 26P Mit
116/114
225/65R16C 112 11A; 24J; 26P Radhausverbreiterung
225/75R16C 116 11A; 24J; 26P Serie; Frontantrieb;
235/65R16C 115 11A; 24J; 248; 26B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D
Verkaufsbezeichnung: JUMPER / RELAY CABINE APPROFONDIE - JUMPER / RELAY BENNE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
§22 54246*04
H e2*2007/46*0736*.. 88 - 121 215/75R16C 116 11A; 24C; 24M Van; Lkw;
225/75R16C 11A; 24C; 24M Frontantrieb;
10B; 11A; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 744
Verwendungsbereich/Fz-Hersteller : FIAT
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 29 mm, Kegelw. 60 Grad
Zubehör : Serie, s. Auflage 74D
Anzugsmoment der Befestigungsteile : 160 Nm für Typ : 230; 230 M; 230L; 230P; 244; 244 L; 244 M
160 Nm ( Boxer LK118 ) für Typ : 250
160 Nm ( Ducato LK118 ) für Typ : 250
160 Nm ( Boxer LK118 ) für Typ : 250 M
160 Nm ( Ducato LK118 ) für Typ : 250 M
160 Nm ( Boxer LK118 ) für Typ : 250L
160 Nm ( Ducato LK118 ) für Typ : 250L
180 Nm für Typ : 250D
Verkaufsbezeichnung: FIAT DUCATO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
230 e3*96/27*0025*.. 50 - 94 205/65R16C 107 5NK Pkw geschlossen; Lkw
230 M K861 215/65R16C 11A; 21B; 22B; 5PM geschl.Kasten (Serie);
109/107
230L G688 Frontantrieb;
230P G715 10B; 11B; 11G; 11H;
244 e3*98/14*0102*.. 12A; 51A; 530; 54F;
244 L K917 71K; 721; 725; 73C;
244 M L094 74D
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

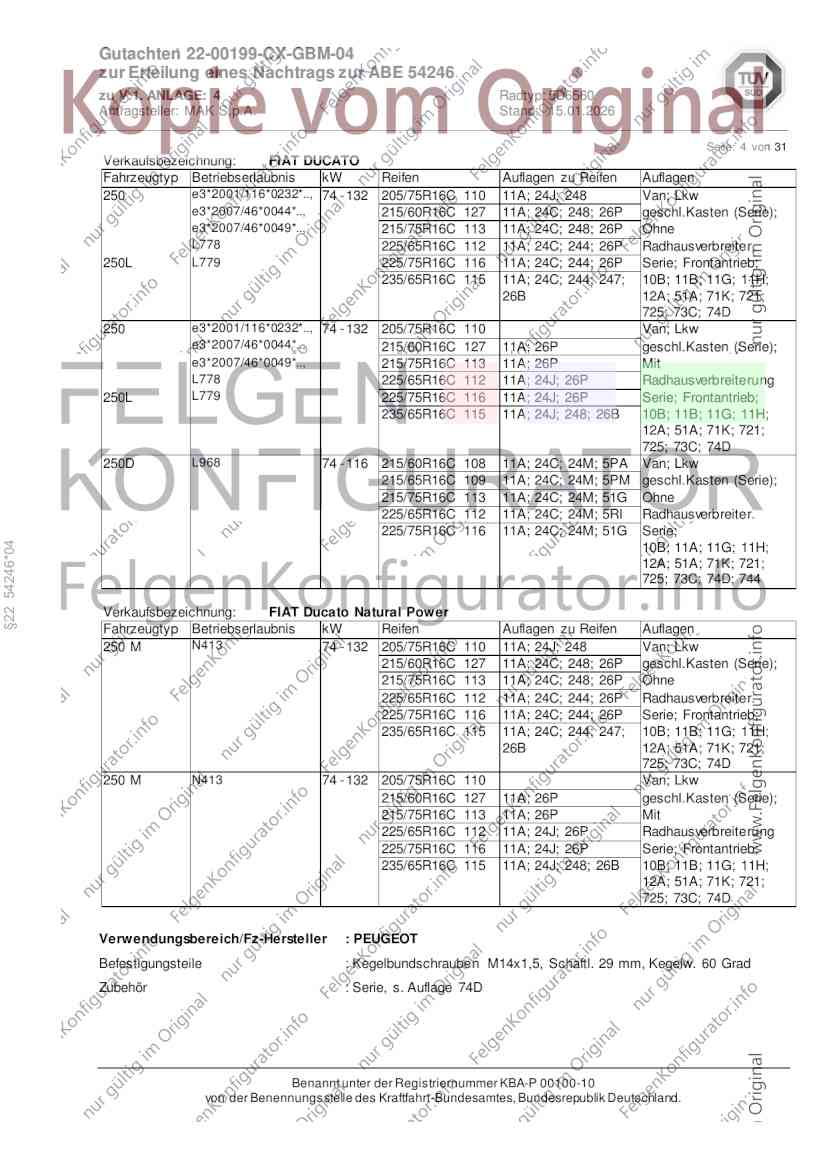

Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 4 von 31
Verkaufsbezeichnung: FIAT DUCATO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
250 e3*2001/116*0232*.., 74 - 132 205/75R16C 110 11A; 24J; 248 Van; Lkw
e3*2007/46*0044*.., 215/60R16C 127 11A; 24C; 248; 26P geschl.Kasten (Serie);
e3*2007/46*0049*.., 215/75R16C 113 11A; 24C; 248; 26P Ohne
L778 225/65R16C 112 11A; 24C; 244; 26P Radhausverbreiter.
250L L779 225/75R16C 116 11A; 24C; 244; 26P Serie; Frontantrieb;
235/65R16C 115 11A; 24C; 244; 247;10B; 11B; 11G; 11H;
26B 12A; 51A; 71K; 721;
725; 73C; 74D
250 e3*2001/116*0232*.., 74 - 132 205/75R16C 110 Van; Lkw
e3*2007/46*0044*.., 215/60R16C 127 11A; 26P geschl.Kasten (Serie);
e3*2007/46*0049*.., 215/75R16C 113 11A; 26P Mit
L778 225/65R16C 112 11A; 24J; 26P Radhausverbreiterung
250L L779 225/75R16C 116 11A; 24J; 26P Serie; Frontantrieb;
235/65R16C 115 11A; 24J; 248; 26B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D
250D L968 74 - 116 215/60R16C 108 11A; 24C; 24M; 5PA Van; Lkw
215/65R16C 109 11A; 24C; 24M; 5PM geschl.Kasten (Serie);
215/75R16C 113 11A; 24C; 24M; 51G Ohne
225/65R16C 112 11A; 24C; 24M; 5RI Radhausverbreiter.
225/75R16C 116 11A; 24C; 24M; 51G Serie;
§22 54246*04
10B; 11A; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 744
Verkaufsbezeichnung: FIAT Ducato Natural Power
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
250 M N413 74 - 132 205/75R16C 110 11A; 24J; 248 Van; Lkw
215/60R16C 127 11A; 24C; 248; 26P geschl.Kasten (Serie);
215/75R16C 113 11A; 24C; 248; 26P Ohne
225/65R16C 112 11A; 24C; 244; 26P Radhausverbreiter.
225/75R16C 116 11A; 24C; 244; 26P Serie; Frontantrieb;
235/65R16C 115 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
26B 12A; 51A; 71K; 721;
725; 73C; 74D
250 M N413 74 - 132 205/75R16C 110 Van; Lkw
215/60R16C 127 11A; 26P geschl.Kasten (Serie);
215/75R16C 113 11A; 26P Mit
225/65R16C 112 11A; 24J; 26P Radhausverbreiterung
225/75R16C 116 11A; 24J; 26P Serie; Frontantrieb;
235/65R16C 115 11A; 24J; 248; 26B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D
Verwendungsbereich/Fz-Hersteller : PEUGEOT
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 29 mm, Kegelw. 60 Grad
Zubehör : Serie, s. Auflage 74D
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

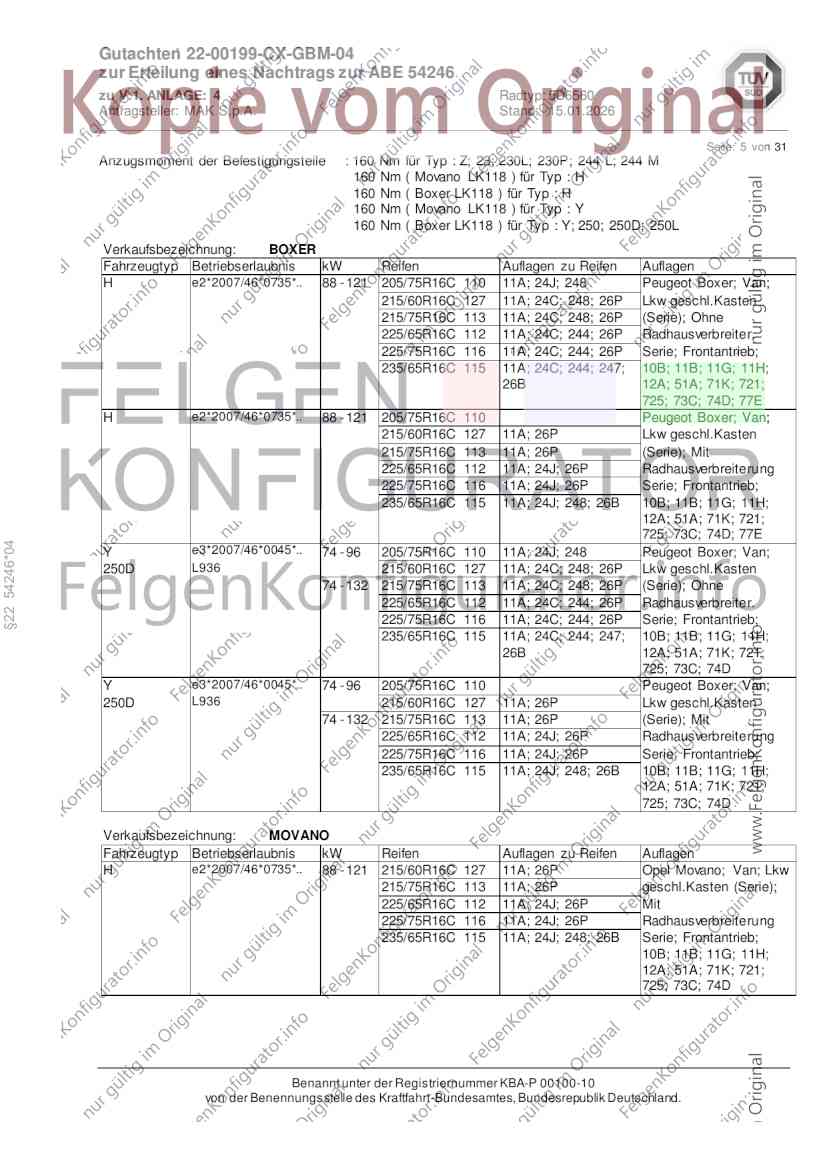

Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 5 von 31
Anzugsmoment der Befestigungsteile : 160 Nm für Typ : Z; 23; 230L; 230P; 244 L; 244 M
160 Nm ( Movano LK118 ) für Typ : H
160 Nm ( Boxer LK118 ) für Typ : H
160 Nm ( Movano LK118 ) für Typ : Y
160 Nm ( Boxer LK118 ) für Typ : Y; 250; 250D; 250L
Verkaufsbezeichnung: BOXER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H e2*2007/46*0735*.. 88 - 121 205/75R16C 110 11A; 24J; 248 Peugeot Boxer; Van;
215/60R16C 127 11A; 24C; 248; 26P Lkw geschl.Kasten
215/75R16C 113 11A; 24C; 248; 26P (Serie); Ohne
225/65R16C 112 11A; 24C; 244; 26P Radhausverbreiter.
225/75R16C 116 11A; 24C; 244; 26P Serie; Frontantrieb;
235/65R16C 115 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
26B 12A; 51A; 71K; 721;
725; 73C; 74D; 77E
H e2*2007/46*0735*.. 88 - 121 205/75R16C 110 Peugeot Boxer; Van;
215/60R16C 127 11A; 26P Lkw geschl.Kasten
215/75R16C 113 11A; 26P (Serie); Mit
225/65R16C 112 11A; 24J; 26P Radhausverbreiterung
225/75R16C 116 11A; 24J; 26P Serie; Frontantrieb;
235/65R16C 115 11A; 24J; 248; 26B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 77E
§22 54246*04
Y e3*2007/46*0045*.. 74 - 96 205/75R16C 110 11A; 24J; 248 Peugeot Boxer; Van;
250D L936 215/60R16C 127 11A; 24C; 248; 26P Lkw geschl.Kasten
74 - 132 215/75R16C 113 11A; 24C; 248; 26P (Serie); Ohne
225/65R16C 112 11A; 24C; 244; 26P Radhausverbreiter.
225/75R16C 116 11A; 24C; 244; 26P Serie; Frontantrieb;
235/65R16C 115 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
26B 12A; 51A; 71K; 721;
725; 73C; 74D
Y e3*2007/46*0045*.. 74 - 96 205/75R16C 110 Peugeot Boxer; Van;
250D L936 215/60R16C 127 11A; 26P Lkw geschl.Kasten
74 - 132 215/75R16C 113 11A; 26P (Serie); Mit
225/65R16C 112 11A; 24J; 26P Radhausverbreiterung
225/75R16C 116 11A; 24J; 26P Serie; Frontantrieb;
235/65R16C 115 11A; 24J; 248; 26B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D
Verkaufsbezeichnung: MOVANO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H e2*2007/46*0735*.. 88 - 121 215/60R16C 127 11A; 26P Opel Movano; Van; Lkw
215/75R16C 113 11A; 26P geschl.Kasten (Serie);
225/65R16C 112 11A; 24J; 26P Mit
225/75R16C 116 11A; 24J; 26P Radhausverbreiterung
235/65R16C 115 11A; 24J; 248; 26B Serie; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________

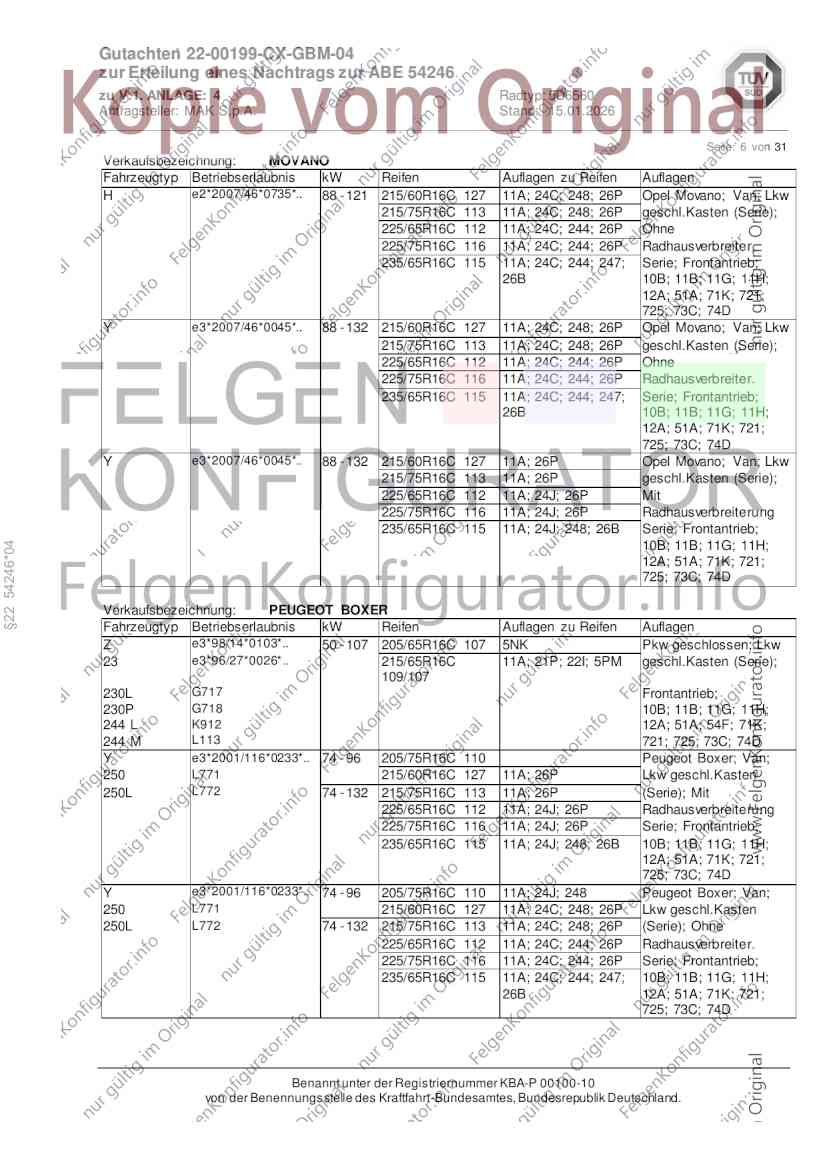

Seite: 6 von 31
Verkaufsbezeichnung: MOVANO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H e2*2007/46*0735*.. 88 - 121 215/60R16C 127 11A; 24C; 248; 26P Opel Movano; Van; Lkw
215/75R16C 113 11A; 24C; 248; 26P geschl.Kasten (Serie);
225/65R16C 112 11A; 24C; 244; 26P Ohne
225/75R16C 116 11A; 24C; 244; 26P Radhausverbreiter.
235/65R16C 115 11A; 24C; 244; 247; Serie; Frontantrieb;
26B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D
Y e3*2007/46*0045*.. 88 - 132 215/60R16C 127 11A; 24C; 248; 26P Opel Movano; Van; Lkw
215/75R16C 113 11A; 24C; 248; 26P geschl.Kasten (Serie);
225/65R16C 112 11A; 24C; 244; 26P Ohne
225/75R16C 116 11A; 24C; 244; 26P Radhausverbreiter.
235/65R16C 115 11A; 24C; 244; 247; Serie; Frontantrieb;
26B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D
Y e3*2007/46*0045*.. 88 - 132 215/60R16C 127 11A; 26P Opel Movano; Van; Lkw
215/75R16C 113 11A; 26P geschl.Kasten (Serie);
225/65R16C 112 11A; 24J; 26P Mit
225/75R16C 116 11A; 24J; 26P Radhausverbreiterung
235/65R16C 115 11A; 24J; 248; 26B Serie; Frontantrieb;
§22 54246*04
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D
Verkaufsbezeichnung: PEUGEOT BOXER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e3*98/14*0103*.. 50 - 107 205/65R16C 107 5NK Pkw geschlossen; Lkw
23 e3*96/27*0026*.. 215/65R16C 11A; 21P; 22I; 5PM geschl.Kasten (Serie);
109/107
230L G717 Frontantrieb;
230P G718 10B; 11B; 11G; 11H;
244 L K912 12A; 51A; 54F; 71K;
244 M L113 721; 725; 73C; 74D
Y e3*2001/116*0233*.. 74 - 96 205/75R16C 110 Peugeot Boxer; Van;
250 L771 215/60R16C 127 11A; 26P Lkw geschl.Kasten
250L L772 74 - 132 215/75R16C 113 11A; 26P (Serie); Mit
225/65R16C 112 11A; 24J; 26P Radhausverbreiterung
225/75R16C 116 11A; 24J; 26P Serie; Frontantrieb;
235/65R16C 115 11A; 24J; 248; 26B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D
Y e3*2001/116*0233*.. 74 - 96 205/75R16C 110 11A; 24J; 248 Peugeot Boxer; Van;
250 L771 215/60R16C 127 11A; 24C; 248; 26P Lkw geschl.Kasten
250L L772 74 - 132 215/75R16C 113 11A; 24C; 248; 26P (Serie); Ohne
225/65R16C 112 11A; 24C; 244; 26P Radhausverbreiter.
225/75R16C 116 11A; 24C; 244; 26P Serie; Frontantrieb;
235/65R16C 115 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
26B 12A; 51A; 71K; 721;
725; 73C; 74D
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________

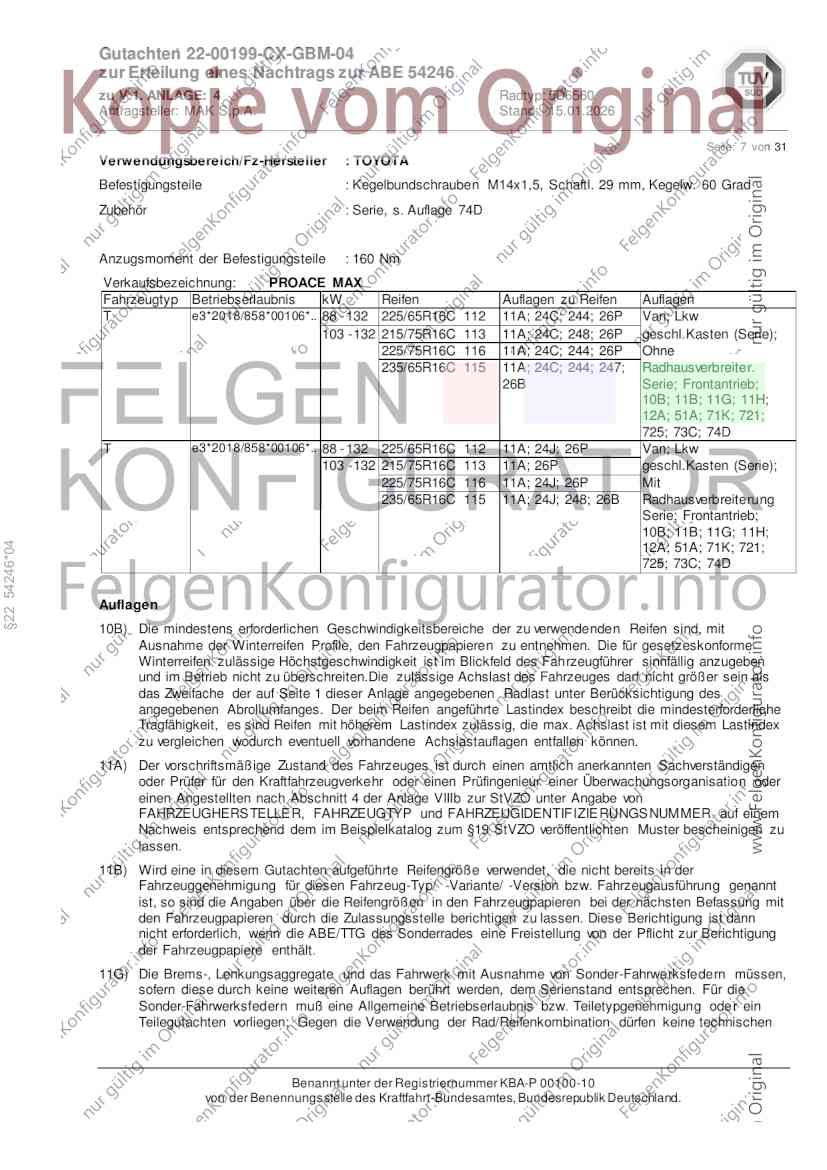

Seite: 7 von 31
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 29 mm, Kegelw. 60 Grad
Zubehör : Serie, s. Auflage 74D
Anzugsmoment der Befestigungsteile : 160 Nm
Verkaufsbezeichnung: PROACE MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T e3*2018/858*00106*.. 88 - 132 225/65R16C 112 11A; 24C; 244; 26P Van; Lkw
103 - 132 215/75R16C 113 11A; 24C; 248; 26P geschl.Kasten (Serie);
225/75R16C 116 11A; 24C; 244; 26P Ohne
235/65R16C 115 11A; 24C; 244; 247; Radhausverbreiter.
26B Serie; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D
T e3*2018/858*00106*.. 88 - 132 225/65R16C 112 11A; 24J; 26P Van; Lkw
103 - 132 215/75R16C 113 11A; 26P geschl.Kasten (Serie);
225/75R16C 116 11A; 24J; 26P Mit
235/65R16C 115 11A; 24J; 248; 26B Radhausverbreiterung
Serie; Frontantrieb;
10B; 11B; 11G; 11H;
§22 54246*04
12A; 51A; 71K; 721;
725; 73C; 74D
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Winterreifen Profile, den Fahrzeugpapieren zu entnehmen. Die für gesetzeskonforme
Winterreifen zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben
und im Betrieb nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als
das Zweifache der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des
angegebenen Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche
Tragfähigkeit, es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex
zu vergleichen wodurch eventuell vorhandene Achslastauflagen entfallen können.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann
nicht erforderlich, wenn die ABE/TTG des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis bzw. Teiletypgenehmigung oder ein
Teilegutachten vorliegen; Gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________

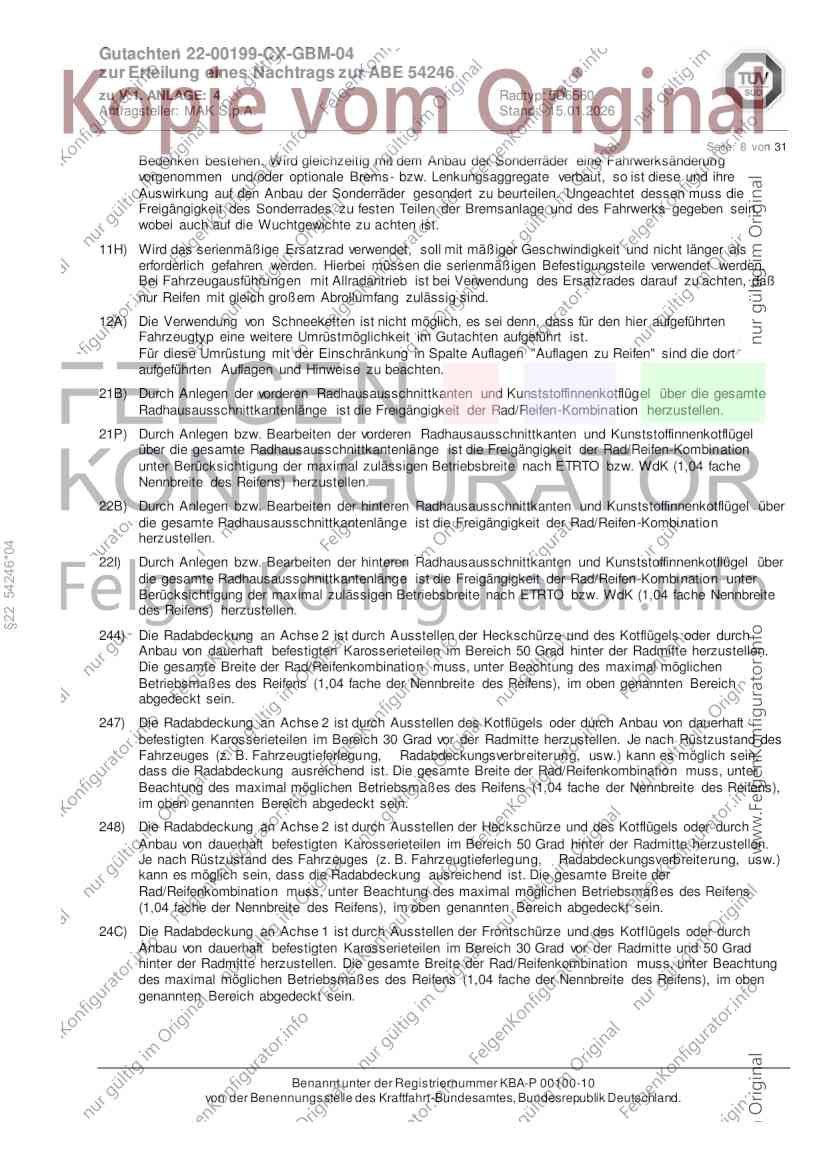

Seite: 8 von 31
Bedenken bestehen. Wird gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung
vorgenommen und/oder optionale Brems- bzw. Lenkungsaggregate verbaut, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen. Ungeachtet dessen muss die
Freigängigkeit des Sonderrades zu festen Teilen der Bremsanlage und des Fahrwerks gegeben sein,
wobei auch auf die Wuchtgewichte zu achten ist.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
§22 54246*04
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________

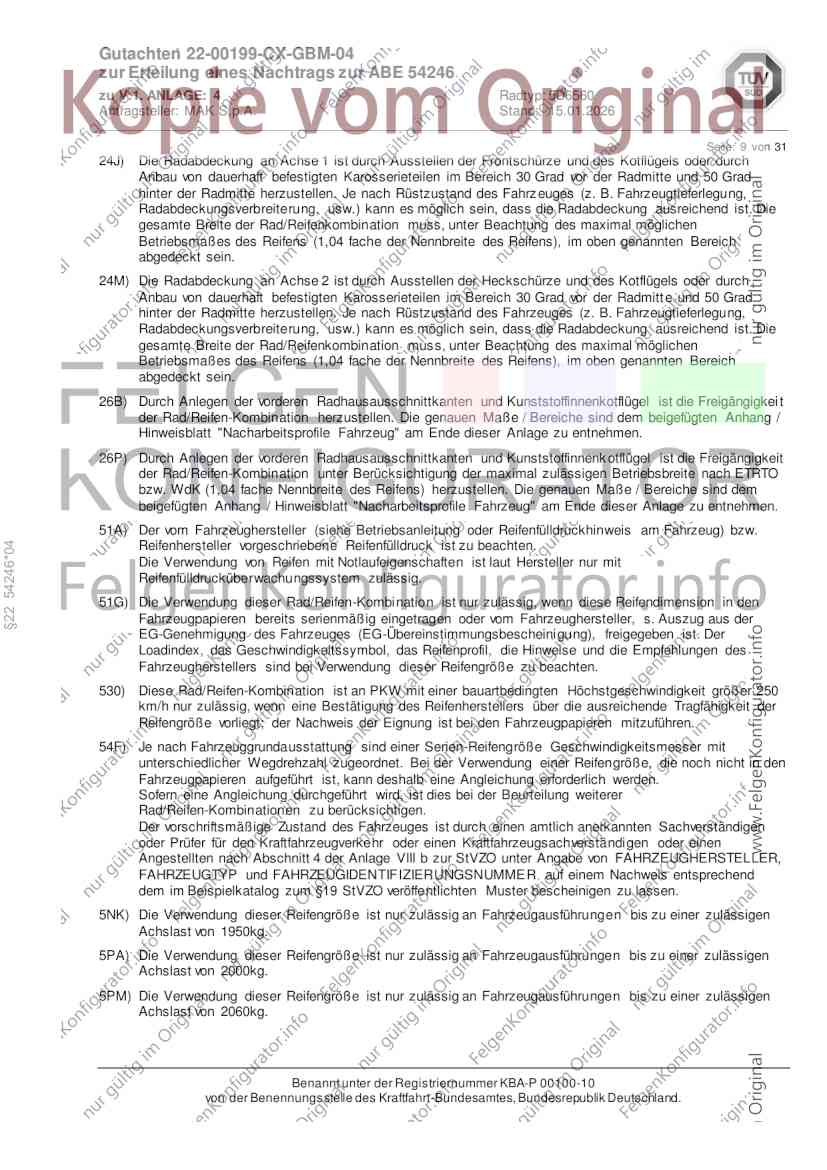

Seite: 9 von 31
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrz euges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitt e und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkei t
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /

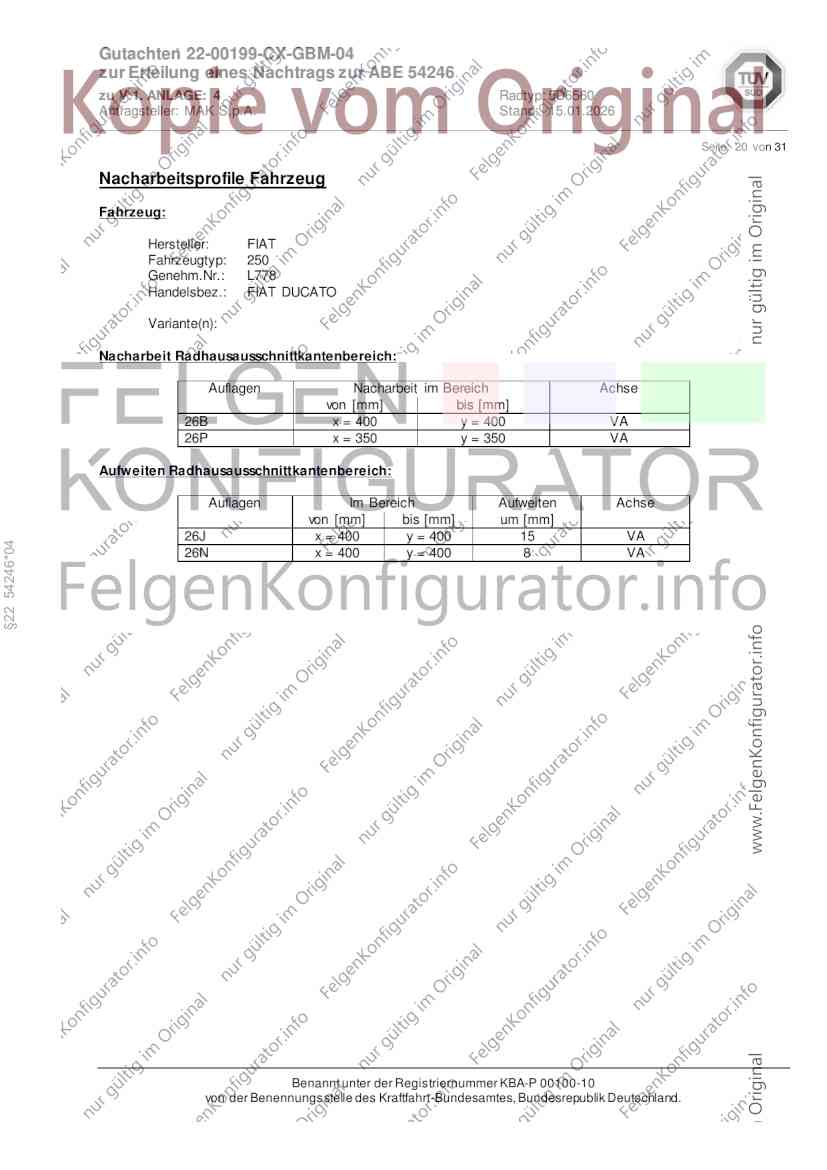

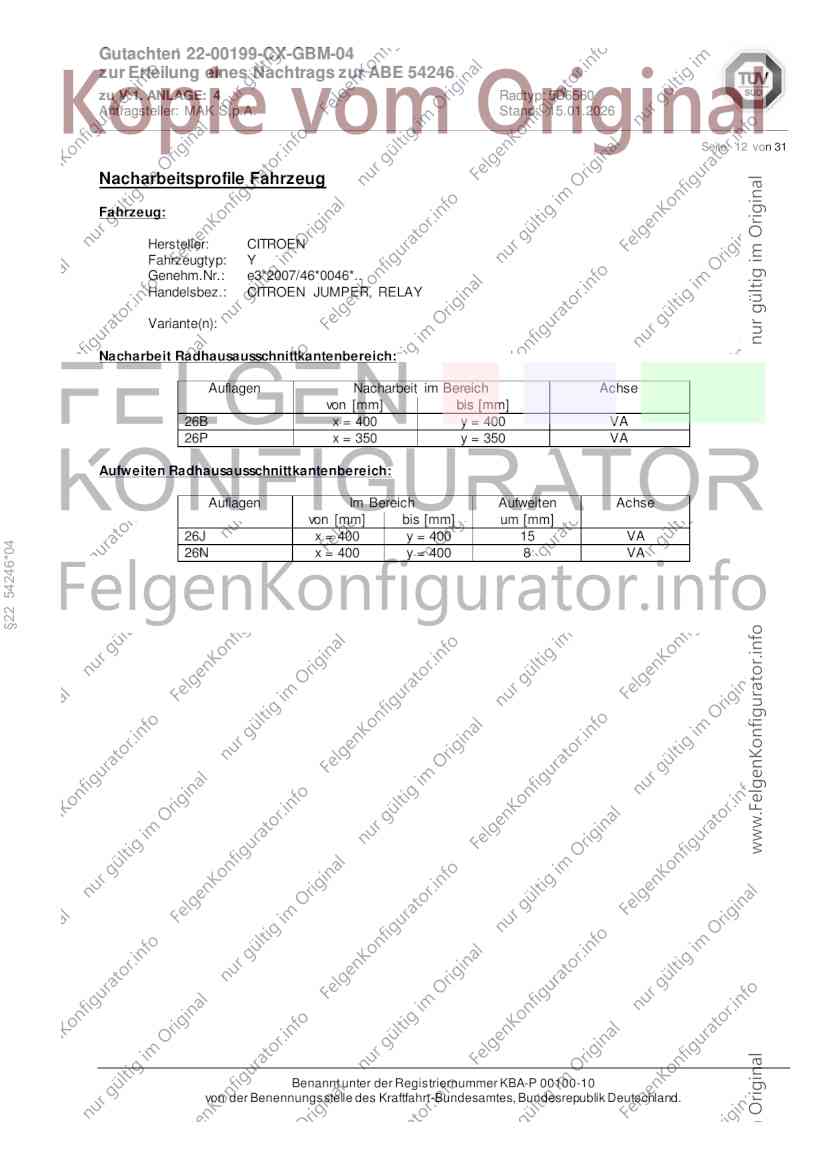

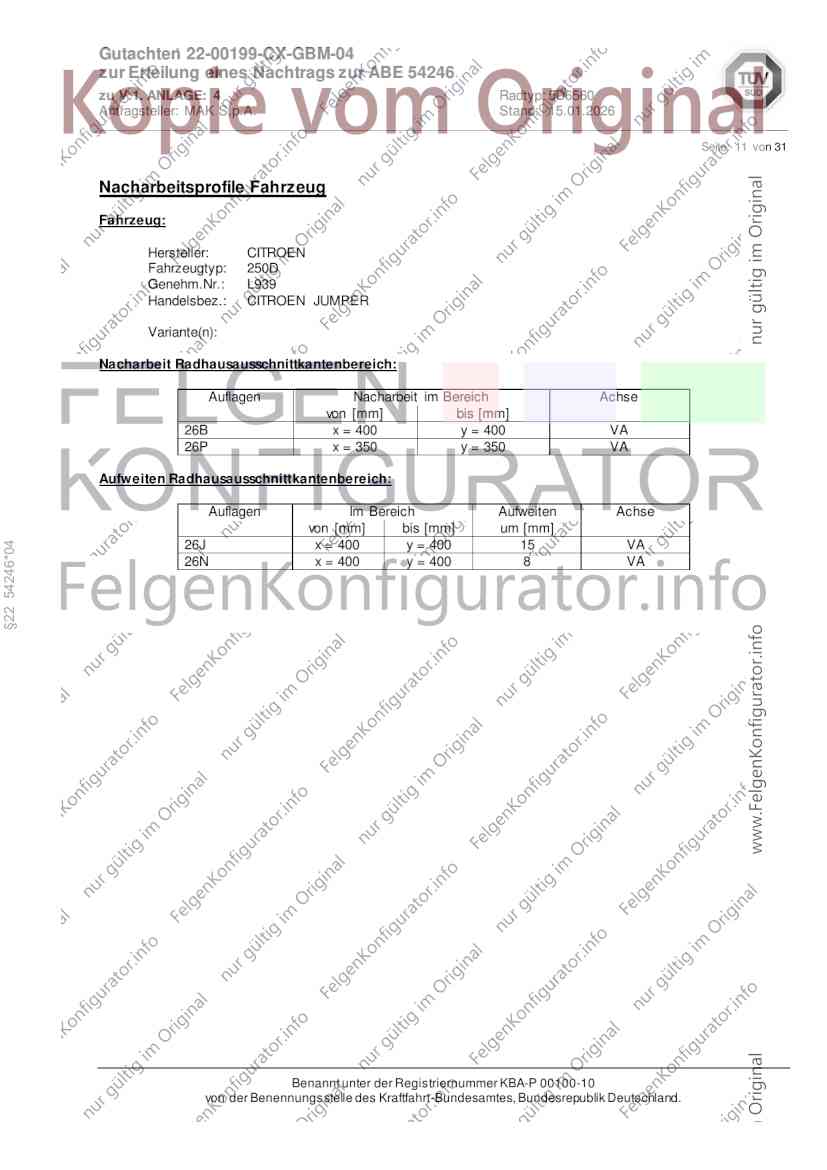

Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenk otflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
§22 54246*04
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, das Reifenprofil, die Hinweise und die Empfehlungen des
Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
530) Diese Rad/Reifen-Kombination ist an PKW mit einer bauartbedingten Höchstgeschwindigkeit größer 250
km/h nur zulässig, wenn eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der
Reifengröße vorliegt; der Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMME R auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
5NK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1950kg.
5PA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 2000kg.
5PM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 2060kg.
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________

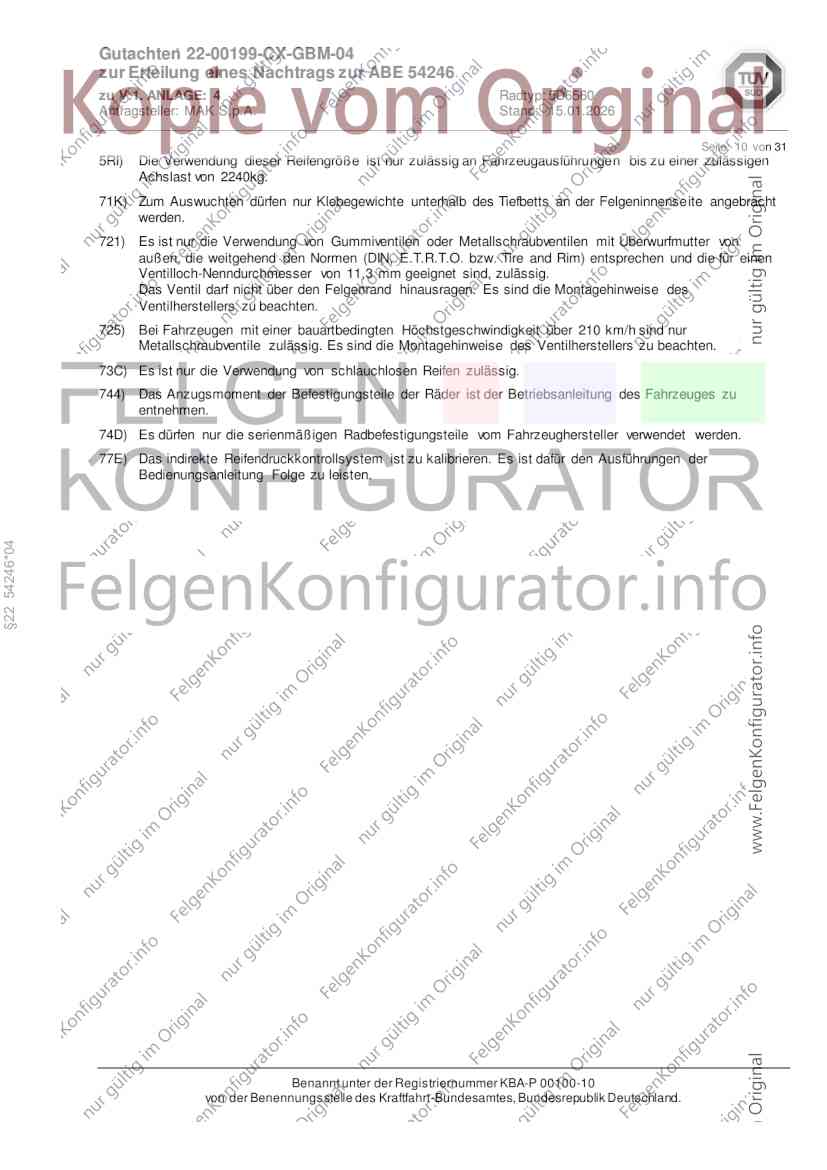

Seite: 10 von 31
5RI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 2240kg.
71K) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
§22 54246*04
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 11 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: 250D
Genehm.Nr.: L939
Handelsbez.: CITROEN JUMPER
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
§22 54246*04
26J x = 400 y = 400 15 VA
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 12 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: Y
Genehm.Nr.: e3*2007/46*0046*..
Handelsbez.: CITROEN JUMPER, RELAY
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 13 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: Y
Genehm.Nr.: e3*2007/46*0051*..
Handelsbez.: CITROEN JUMPER, RELAY
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 14 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: YB
Genehm.Nr.: e2*2007/46*0252*..
Handelsbez.: CITROEN JUMPER
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 15 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: 250
Genehm.Nr.: L774
Handelsbez.: CITROEN JUMPER
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 16 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: YC
Genehm.Nr.: e2*2007/46*0254*..
Handelsbez.: CITROEN JUMPER
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 17 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: Y
Genehm.Nr.: e3*2001/116*0234*..
Handelsbez.: CITROEN JUMPER
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 18 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: CITROEN
Fahrzeugtyp: 250L
Genehm.Nr.: L773
Handelsbez.: CITROEN JUMPER
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 19 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FIAT
Fahrzeugtyp: 250
Genehm.Nr.: e3*2007/46*0049*..
Handelsbez.: FIAT DUCATO
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 20 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FIAT
Fahrzeugtyp: 250
Genehm.Nr.: L778
Handelsbez.: FIAT DUCATO
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 21 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FIAT
Fahrzeugtyp: 250
Genehm.Nr.: e3*2001/116*0232*..
Handelsbez.: FIAT DUCATO
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 22 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FIAT
Fahrzeugtyp: 250 M
Genehm.Nr.: N413
Handelsbez.: FIAT Ducato Natural Power
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 23 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FIAT
Fahrzeugtyp: 250
Genehm.Nr.: e3*2007/46*0044*..
Handelsbez.: FIAT DUCATO
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 24 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FIAT
Fahrzeugtyp: 250L
Genehm.Nr.: L779
Handelsbez.: FIAT DUCATO
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 25 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: 250L
Genehm.Nr.: L772
Handelsbez.: PEUGEOT BOXER
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 26 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: 250
Genehm.Nr.: L771
Handelsbez.: PEUGEOT BOXER
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 27 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: Y
Genehm.Nr.: e3*2001/116*0233*..
Handelsbez.: PEUGEOT BOXER
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 28 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: 250D
Genehm.Nr.: L936
Handelsbez.: BOXER
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 29 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: Y
Genehm.Nr.: e3*2007/46*0045*..
Handelsbez.: MOVANO
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 30 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: PEUGEOT
Fahrzeugtyp: Y
Genehm.Nr.: e3*2007/46*0045*..
Handelsbez.: BOXER
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 400 y = 400 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.1. ANLAGE: 4 Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 31 von 31
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: T
Genehm.Nr.: e3*2018/858*00106*..
Handelsbez.: PROACE MAX
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 400 VA
26P x = 350 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 400 15 VA
§22 54246*04
26N x = 350 y = 350 8 VA
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 22-00199-CX-GBM-04
zur Erteilung eines Nachtrags zur ABE 54246
zu V.4. ANLAGE: Radabdeckung Radtyp: 5D6560
Antragsteller: MAK S.p.A. Stand: 15.01.2026
______________________________________________________________________________________________________________
Seite: 1 von 1
Hinweisblatt zu den im Gutachten genannten Radabdeckungsauflagen Nr. 241 – 248, 24C, 24D, 24J und 24M.
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den
Radabdeckungsauflagen beschrieben sind.
Vorderachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 241 bzw. 245 Zu Auflage 242 bzw. 246 hinter der Radmitte
Zu Auflage 241,242,245, 246,24C,24J
§22 54246*04
Hinterachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 243 bzw. 247 Zu Auflage 244 bzw. 248 hinter der Radmitte
Zu Aufl age 243,244,247,248,24D,24M
Benannt unter der Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
