GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55806319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.
Seite 1 von 11
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
Prüfgegenstand PKW-Sonderrad
Modell MAGMA
Typ MM6050
Radgröße 6Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
C2 MM6050/C2 / Ø54,1-M-Ø72 4/100/54,1 30 615 2125
Kennzeichnungen
KBA-Nummer 52784
Herstellerzeichen MAK
Radtyp und Ausführung MM6050...(s.o)
Radgröße 6Jx15H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - M12
S02 Mutter M12x1,25 Kegel 60° 90 - M6
S03 Mutter M12x1,25 Kegel 60° 100 - M6
S04 Schraube M12x1,5 Kegel 60° 100 27 M11
S05 Schraube M12x1,5 Kegel 60° 90 27 M11
S06 Schraube M12x1,5 Kegel 60° 105 27 M11
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen Daihatsu
Kia Mazda
Nissan Opel
Peugeot Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

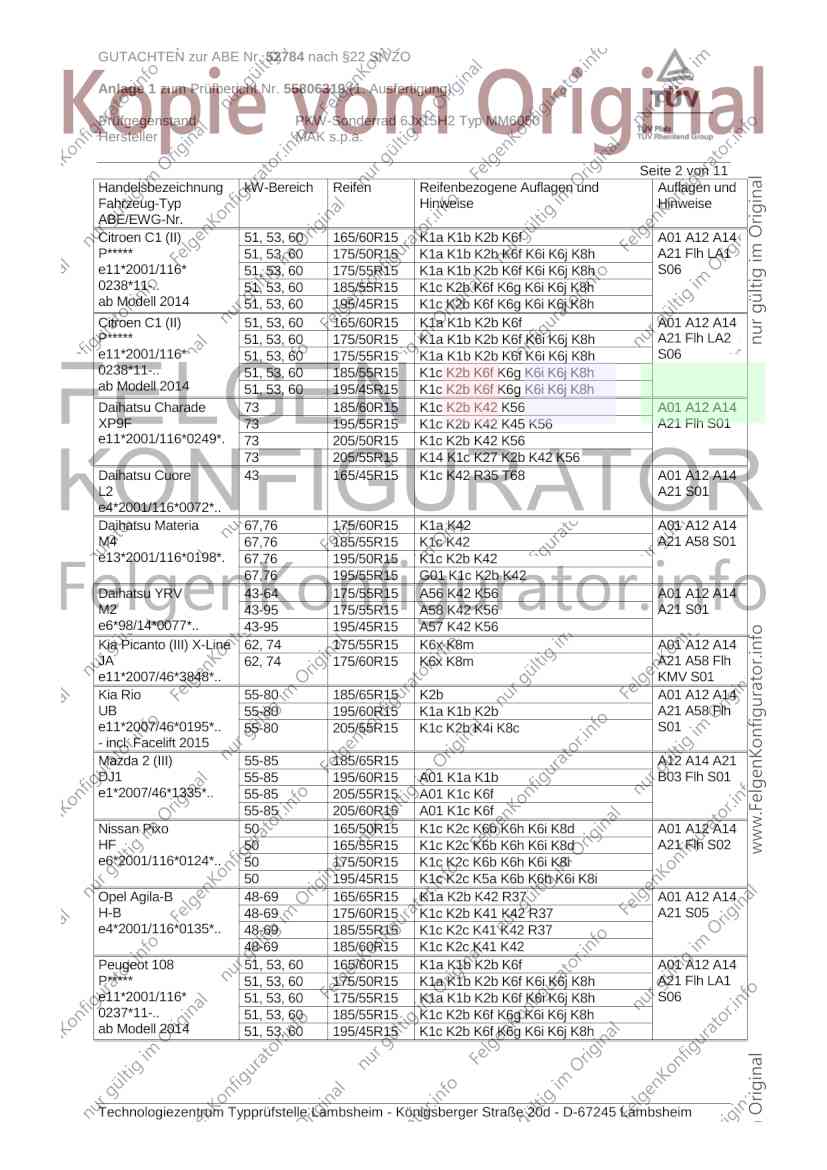

GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55806319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C1 (II) 51, 53, 60 165/60R15 K1a K1b K2b K6f A01 A12 A14
P***** 51, 53, 60 175/50R15 K1a K1b K2b K6f K6i K6j K8h A21 Flh LA1
e11*2001/116* 51, 53, 60 175/55R15 K1a K1b K2b K6f K6i K6j K8h S06
0238*11-.. 51, 53, 60 185/55R15 K1c K2b K6f K6g K6i K6j K8h
ab Modell 2014 51, 53, 60 195/45R15 K1c K2b K6f K6g K6i K6j K8h
Citroen C1 (II) 51, 53, 60 165/60R15 K1a K1b K2b K6f A01 A12 A14
P***** 51, 53, 60 175/50R15 K1a K1b K2b K6f K6i K6j K8h A21 Flh LA2
e11*2001/116* 51, 53, 60 175/55R15 K1a K1b K2b K6f K6i K6j K8h S06
0238*11-.. 51, 53, 60 185/55R15 K1c K2b K6f K6g K6i K6j K8h
ab Modell 2014 51, 53, 60 195/45R15 K1c K2b K6f K6g K6i K6j K8h
Daihatsu Charade 73 185/60R15 K1c K2b K42 K56 A01 A12 A14
XP9F 73 195/55R15 K1c K2b K42 K45 K56 A21 Flh S01
e11*2001/116*0249*. 73 205/50R15 K1c K2b K42 K56
73 205/55R15 K14 K1c K27 K2b K42 K56
Daihatsu Cuore 43 165/45R15 K1c K42 R35 T68 A01 A12 A14
L2 A21 S01
e4*2001/116*0072*..
Daihatsu Materia 67,76 175/60R15 K1a K42 A01 A12 A14
M4 67,76 185/55R15 K1c K42 A21 A58 S01
e13*2001/116*0198*. 67,76 195/50R15 K1c K2b K42
67,76 195/55R15 G01 K1c K2b K42
Daihatsu YRV 43-64 175/55R15 A56 K42 K56 A01 A12 A14
M2 43-95 175/55R15 A58 K42 K56 A21 S01
e6*98/14*0077*.. 43-95 195/45R15 A57 K42 K56
Kia Picanto (III) X-Line 62, 74 175/55R15 K6x K8m A01 A12 A14
JA 62, 74 175/60R15 K6x K8m A21 A58 Flh
e11*2007/46*3848*.. KMV S01
Kia Rio 55-80 185/65R15 K2b A01 A12 A14
UB 55-80 195/60R15 K1a K1b K2b A21 A58 Flh
e11*2007/46*0195*.. 55-80 205/55R15 K1c K2b K4i K8c S01
- incl. Facelift 2015
Mazda 2 (III) 55-85 185/65R15 A12 A14 A21
DJ1 55-85 195/60R15 A01 K1a K1b B03 Flh S01
e1*2007/46*1335*.. 55-85 205/55R15 A01 K1c K6f
55-85 205/60R15 A01 K1c K6f
Nissan Pixo 50 165/50R15 K1c K2c K6b K6h K6i K8d A01 A12 A14
HF 50 165/55R15 K1c K2c K6b K6h K6i K8d A21 Flh S02
e6*2001/116*0124*.. 50 175/50R15 K1c K2c K6b K6h K6i K8i
50 195/45R15 K1c K2c K5a K6b K6h K6i K8i
Opel Agila-B 48-69 165/65R15 K1a K2b K42 R37 A01 A12 A14
H-B 48-69 175/60R15 K1c K2b K41 K42 R37 A21 S05
e4*2001/116*0135*.. 48-69 185/55R15 K1c K2c K41 K42 R37
48-69 185/60R15 K1c K2c K41 K42
Peugeot 108 51, 53, 60 165/60R15 K1a K1b K2b K6f A01 A12 A14
P***** 51, 53, 60 175/50R15 K1a K1b K2b K6f K6i K6j K8h A21 Flh LA1
e11*2001/116* 51, 53, 60 175/55R15 K1a K1b K2b K6f K6i K6j K8h S06
0237*11-.. 51, 53, 60 185/55R15 K1c K2b K6f K6g K6i K6j K8h
ab Modell 2014 51, 53, 60 195/45R15 K1c K2b K6f K6g K6i K6j K8h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

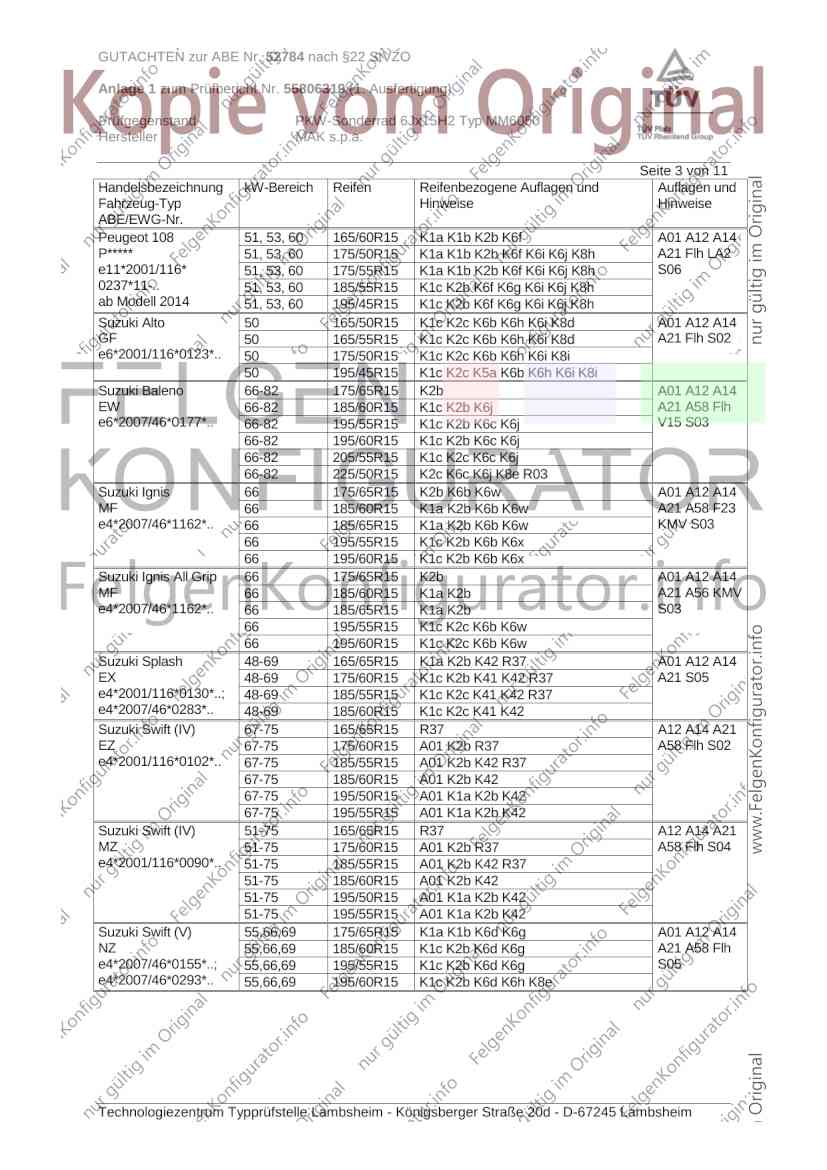

GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55806319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 108 51, 53, 60 165/60R15 K1a K1b K2b K6f A01 A12 A14
P***** 51, 53, 60 175/50R15 K1a K1b K2b K6f K6i K6j K8h A21 Flh LA2
e11*2001/116* 51, 53, 60 175/55R15 K1a K1b K2b K6f K6i K6j K8h S06
0237*11-.. 51, 53, 60 185/55R15 K1c K2b K6f K6g K6i K6j K8h
ab Modell 2014 51, 53, 60 195/45R15 K1c K2b K6f K6g K6i K6j K8h
Suzuki Alto 50 165/50R15 K1c K2c K6b K6h K6i K8d A01 A12 A14
GF 50 165/55R15 K1c K2c K6b K6h K6i K8d A21 Flh S02
e6*2001/116*0123*.. 50 175/50R15 K1c K2c K6b K6h K6i K8i
50 195/45R15 K1c K2c K5a K6b K6h K6i K8i
Suzuki Baleno 66-82 175/65R15 K2b A01 A12 A14
EW 66-82 185/60R15 K1c K2b K6j A21 A58 Flh
e6*2007/46*0177*.. 66-82 195/55R15 K1c K2b K6c K6j V15 S03
66-82 195/60R15 K1c K2b K6c K6j
66-82 205/55R15 K1c K2c K6c K6j
66-82 225/50R15 K2c K6c K6j K8e R03
Suzuki Ignis 66 175/65R15 K2b K6b K6w A01 A12 A14
MF 66 185/60R15 K1a K2b K6b K6w A21 A58 F23
e4*2007/46*1162*.. 66 185/65R15 K1a K2b K6b K6w KMV S03
66 195/55R15 K1c K2b K6b K6x
66 195/60R15 K1c K2b K6b K6x
Suzuki Ignis All Grip 66 175/65R15 K2b A01 A12 A14
MF 66 185/60R15 K1a K2b A21 A56 KMV
e4*2007/46*1162*.. 66 185/65R15 K1a K2b S03
66 195/55R15 K1c K2c K6b K6w
66 195/60R15 K1c K2c K6b K6w
Suzuki Splash 48-69 165/65R15 K1a K2b K42 R37 A01 A12 A14
EX 48-69 175/60R15 K1c K2b K41 K42 R37 A21 S05
e4*2001/116*0130*..; 48-69 185/55R15 K1c K2c K41 K42 R37
e4*2007/46*0283*.. 48-69 185/60R15 K1c K2c K41 K42
Suzuki Swift (IV) 67-75 165/65R15 R37 A12 A14 A21
EZ 67-75 175/60R15 A01 K2b R37 A58 Flh S02
e4*2001/116*0102*.. 67-75 185/55R15 A01 K2b K42 R37
67-75 185/60R15 A01 K2b K42
67-75 195/50R15 A01 K1a K2b K42
67-75 195/55R15 A01 K1a K2b K42
Suzuki Swift (IV) 51-75 165/65R15 R37 A12 A14 A21
MZ 51-75 175/60R15 A01 K2b R37 A58 Flh S04
e4*2001/116*0090*.. 51-75 185/55R15 A01 K2b K42 R37
51-75 185/60R15 A01 K2b K42
51-75 195/50R15 A01 K1a K2b K42
51-75 195/55R15 A01 K1a K2b K42
Suzuki Swift (V) 55,66,69 175/65R15 K1a K1b K6d K6g A01 A12 A14
NZ 55,66,69 185/60R15 K1c K2b K6d K6g A21 A58 Flh
e4*2007/46*0155*..; 55,66,69 195/55R15 K1c K2b K6d K6g S05
e4*2007/46*0293*.. 55,66,69 195/60R15 K1c K2b K6d K6h K8e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

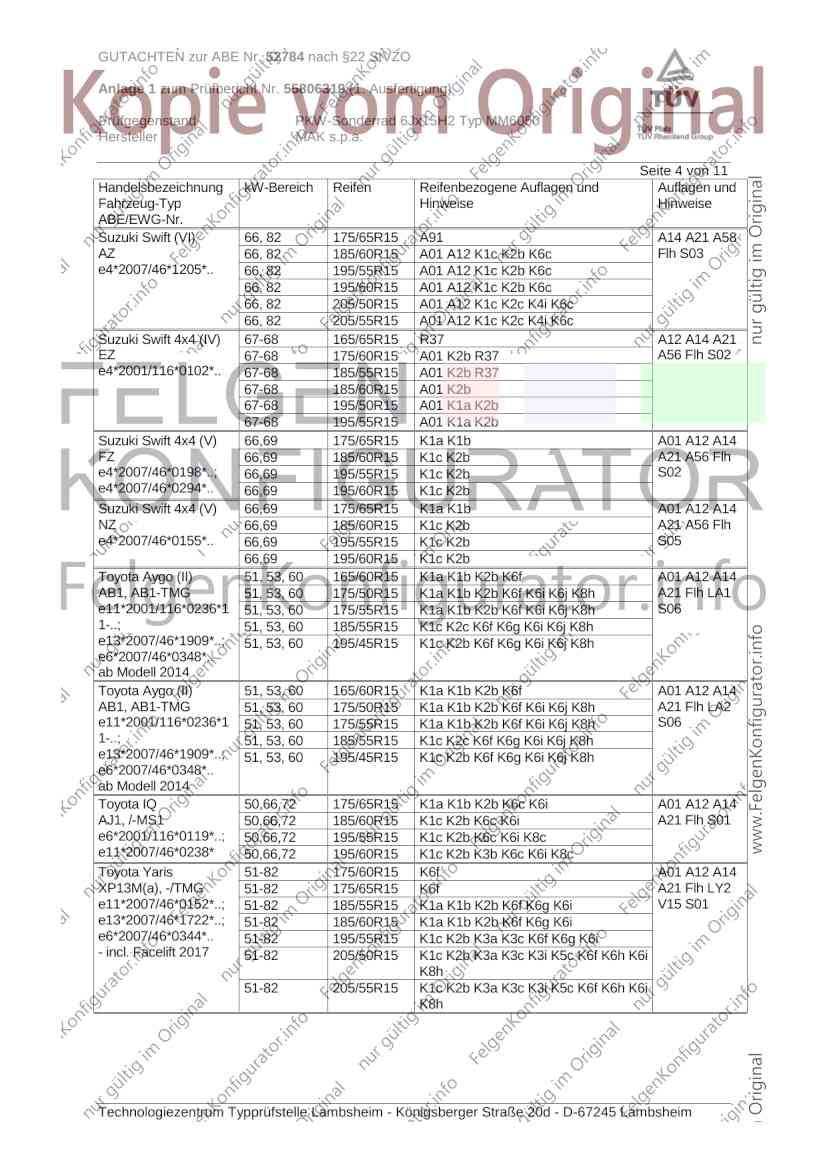

GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55806319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift (VI) 66, 82 175/65R15 A91 A14 A21 A58
AZ 66, 82 185/60R15 A01 A12 K1c K2b K6c Flh S03
e4*2007/46*1205*.. 66, 82 195/55R15 A01 A12 K1c K2b K6c
66, 82 195/60R15 A01 A12 K1c K2b K6c
66, 82 205/50R15 A01 A12 K1c K2c K4i K6c
66, 82 205/55R15 A01 A12 K1c K2c K4i K6c
Suzuki Swift 4x4 (IV) 67-68 165/65R15 R37 A12 A14 A21
EZ 67-68 175/60R15 A01 K2b R37 A56 Flh S02
e4*2001/116*0102*.. 67-68 185/55R15 A01 K2b R37
67-68 185/60R15 A01 K2b
67-68 195/50R15 A01 K1a K2b
67-68 195/55R15 A01 K1a K2b
Suzuki Swift 4x4 (V) 66,69 175/65R15 K1a K1b A01 A12 A14
FZ 66,69 185/60R15 K1c K2b A21 A56 Flh
e4*2007/46*0198*..; 66,69 195/55R15 K1c K2b S02
e4*2007/46*0294*.. 66,69 195/60R15 K1c K2b
Suzuki Swift 4x4 (V) 66,69 175/65R15 K1a K1b A01 A12 A14
NZ 66,69 185/60R15 K1c K2b A21 A56 Flh
e4*2007/46*0155*.. 66,69 195/55R15 K1c K2b S05
66,69 195/60R15 K1c K2b
Toyota Aygo (II) 51, 53, 60 165/60R15 K1a K1b K2b K6f A01 A12 A14
AB1, AB1-TMG 51, 53, 60 175/50R15 K1a K1b K2b K6f K6i K6j K8h A21 Flh LA1
e11*2001/116*0236*1 51, 53, 60 175/55R15 K1a K1b K2b K6f K6i K6j K8h S06
1-..; 51, 53, 60 185/55R15 K1c K2c K6f K6g K6i K6j K8h
e13*2007/46*1909*..; 51, 53, 60 195/45R15 K1c K2b K6f K6g K6i K6j K8h
e6*2007/46*0348*..
ab Modell 2014
Toyota Aygo (II) 51, 53, 60 165/60R15 K1a K1b K2b K6f A01 A12 A14
AB1, AB1-TMG 51, 53, 60 175/50R15 K1a K1b K2b K6f K6i K6j K8h A21 Flh LA2
e11*2001/116*0236*1 51, 53, 60 175/55R15 K1a K1b K2b K6f K6i K6j K8h S06
1-..; 51, 53, 60 185/55R15 K1c K2c K6f K6g K6i K6j K8h
e13*2007/46*1909*..; 51, 53, 60 195/45R15 K1c K2b K6f K6g K6i K6j K8h
e6*2007/46*0348*..
ab Modell 2014
Toyota IQ 50,66,72 175/65R15 K1a K1b K2b K6c K6i A01 A12 A14
AJ1, /-MS1 50,66,72 185/60R15 K1c K2b K6c K6i A21 Flh S01
e6*2001/116*0119*..; 50,66,72 195/55R15 K1c K2b K6c K6i K8c
e11*2007/46*0238* 50,66,72 195/60R15 K1c K2b K3b K6c K6i K8c
Toyota Yaris 51-82 175/60R15 K6f A01 A12 A14
XP13M(a), -/TMG 51-82 175/65R15 K6f A21 Flh LY2
e11*2007/46*0152*..; 51-82 185/55R15 K1a K1b K2b K6f K6g K6i V15 S01
e13*2007/46*1722*..; 51-82 185/60R15 K1a K1b K2b K6f K6g K6i
e6*2007/46*0344*.. 51-82 195/55R15 K1c K2b K3a K3c K6f K6g K6i
- incl. Facelift 2017 51-82 205/50R15 K1c K2b K3a K3c K3i K5c K6f K6h K6i
K8h
51-82 205/55R15 K1c K2b K3a K3c K3i K5c K6f K6h K6i
K8h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

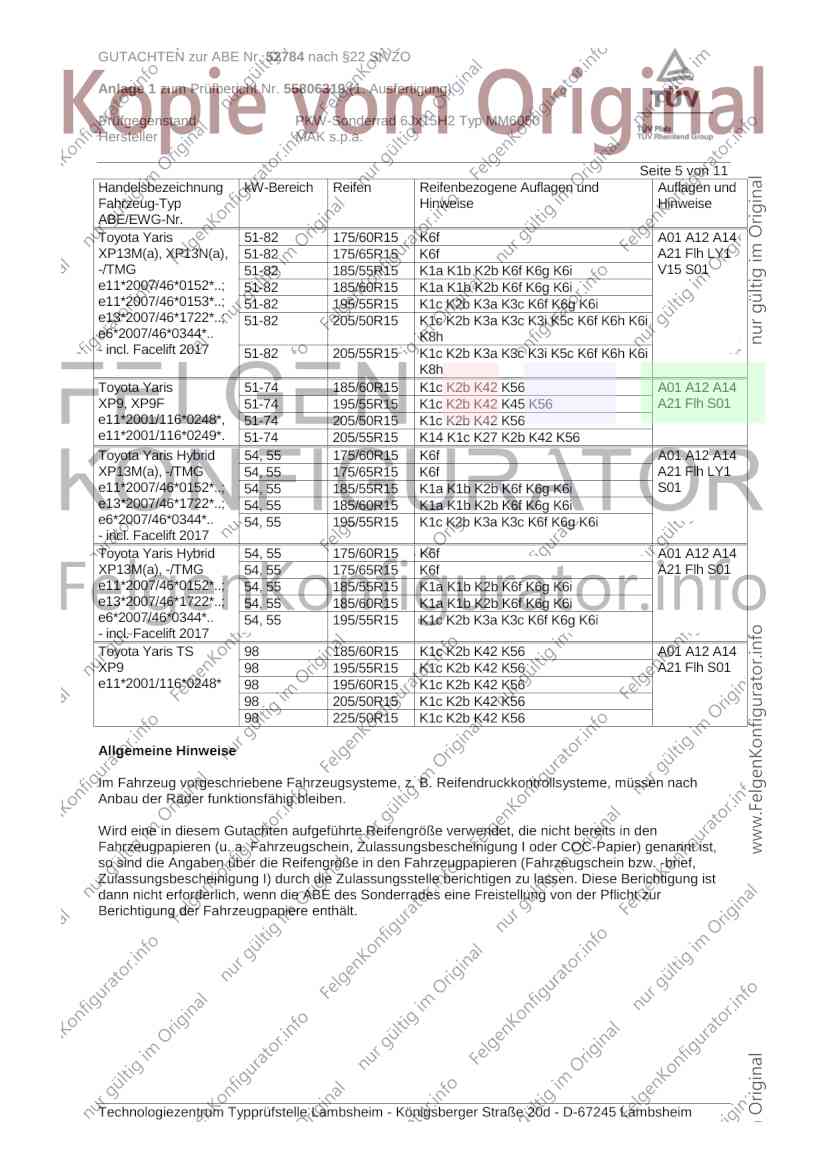

GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55806319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris 51-82 175/60R15 K6f A01 A12 A14
XP13M(a), XP13N(a), 51-82 175/65R15 K6f A21 Flh LY1
-/TMG 51-82 185/55R15 K1a K1b K2b K6f K6g K6i V15 S01
e11*2007/46*0152*..; 51-82 185/60R15 K1a K1b K2b K6f K6g K6i
e11*2007/46*0153*..; 51-82 195/55R15 K1c K2b K3a K3c K6f K6g K6i
e13*2007/46*1722*..; 51-82 205/50R15 K1c K2b K3a K3c K3i K5c K6f K6h K6i
e6*2007/46*0344*.. K8h
- incl. Facelift 2017 51-82 205/55R15 K1c K2b K3a K3c K3i K5c K6f K6h K6i
K8h
Toyota Yaris 51-74 185/60R15 K1c K2b K42 K56 A01 A12 A14
XP9, XP9F 51-74 195/55R15 K1c K2b K42 K45 K56 A21 Flh S01
e11*2001/116*0248*, 51-74 205/50R15 K1c K2b K42 K56
e11*2001/116*0249*. 51-74 205/55R15 K14 K1c K27 K2b K42 K56
Toyota Yaris Hybrid 54, 55 175/60R15 K6f A01 A12 A14
XP13M(a), -/TMG 54, 55 175/65R15 K6f A21 Flh LY1
e11*2007/46*0152*..; 54, 55 185/55R15 K1a K1b K2b K6f K6g K6i S01
e13*2007/46*1722*..; 54, 55 185/60R15 K1a K1b K2b K6f K6g K6i
e6*2007/46*0344*.. 54, 55 195/55R15 K1c K2b K3a K3c K6f K6g K6i
- incl. Facelift 2017
Toyota Yaris Hybrid 54, 55 175/60R15 K6f A01 A12 A14
XP13M(a), -/TMG 54, 55 175/65R15 K6f A21 Flh S01
e11*2007/46*0152*..; 54, 55 185/55R15 K1a K1b K2b K6f K6g K6i
e13*2007/46*1722*..; 54, 55 185/60R15 K1a K1b K2b K6f K6g K6i
e6*2007/46*0344*.. 54, 55 195/55R15 K1c K2b K3a K3c K6f K6g K6i
- incl. Facelift 2017
Toyota Yaris TS 98 185/60R15 K1c K2b K42 K56 A01 A12 A14
XP9 98 195/55R15 K1c K2b K42 K56 A21 Flh S01
e11*2001/116*0248* 98 195/60R15 K1c K2b K42 K56
98 205/50R15 K1c K2b K42 K56
98 225/50R15 K1c K2b K42 K56
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55806319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.

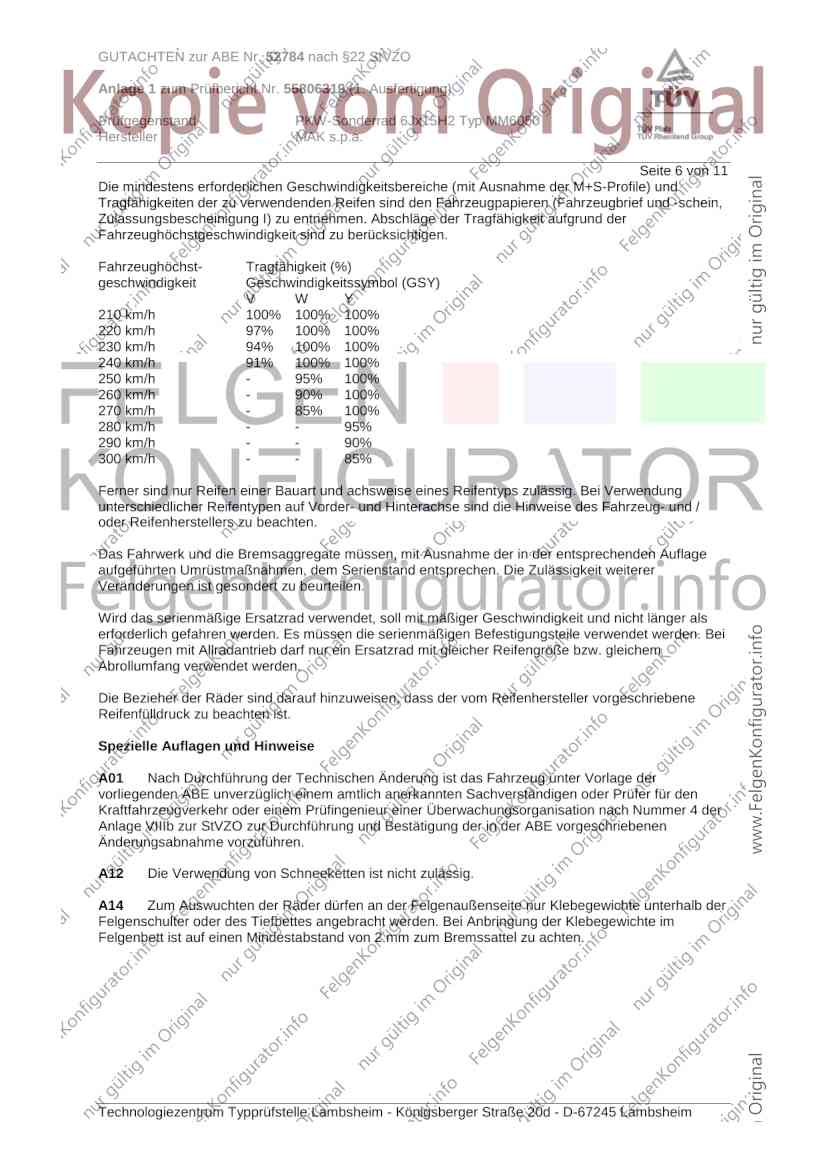

Seite 6 von 11
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55806319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.

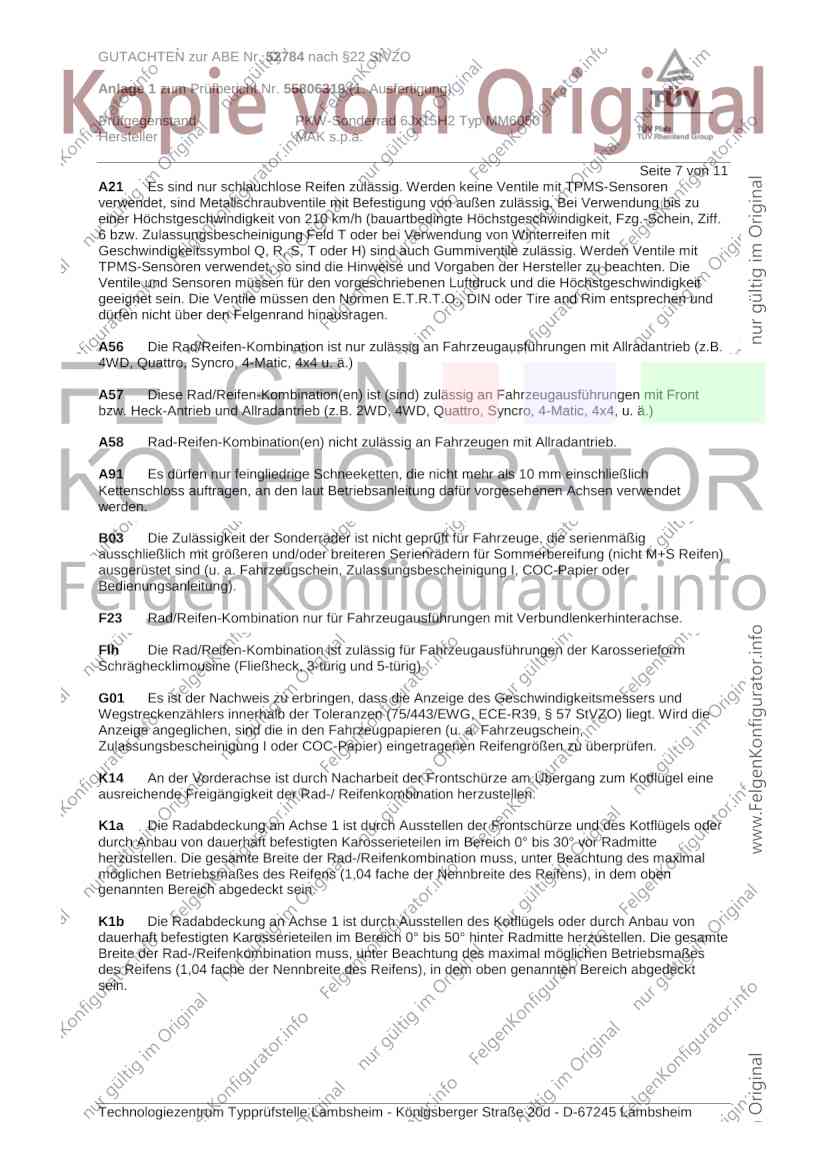

Seite 7 von 11
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55806319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.

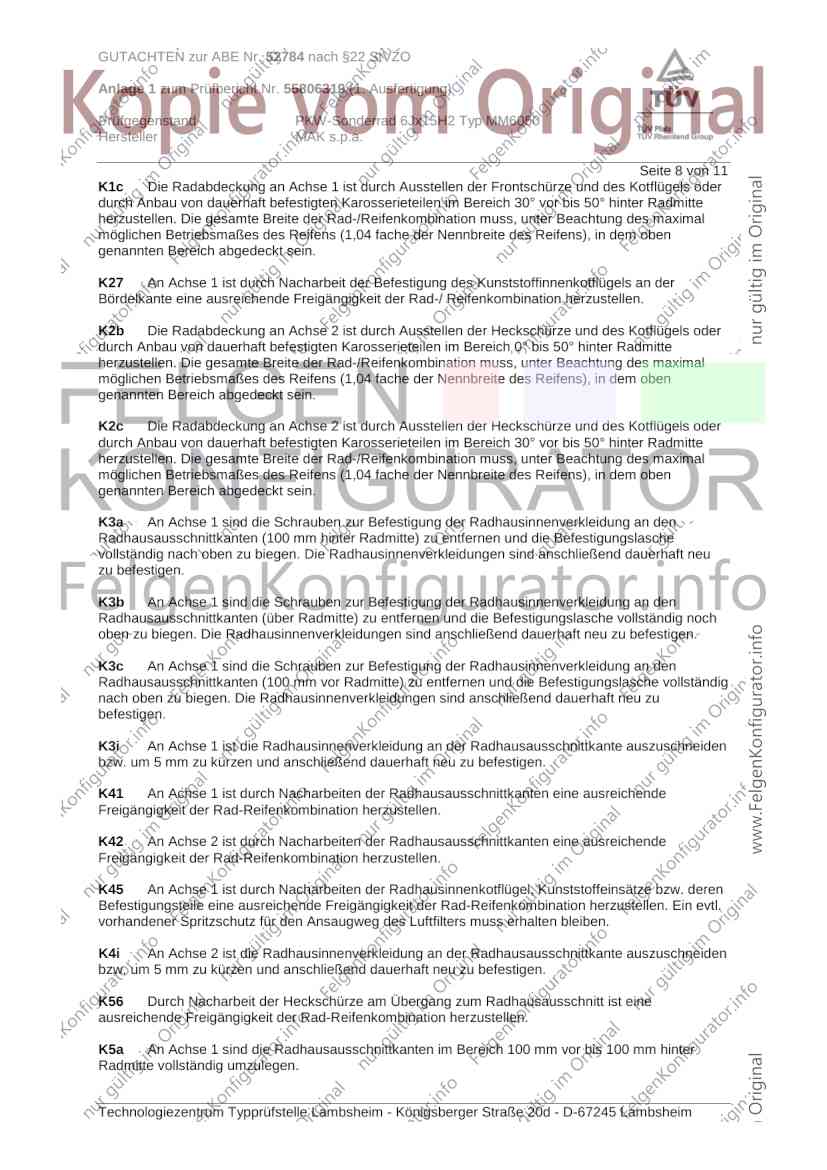

Seite 8 von 11
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55806319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.

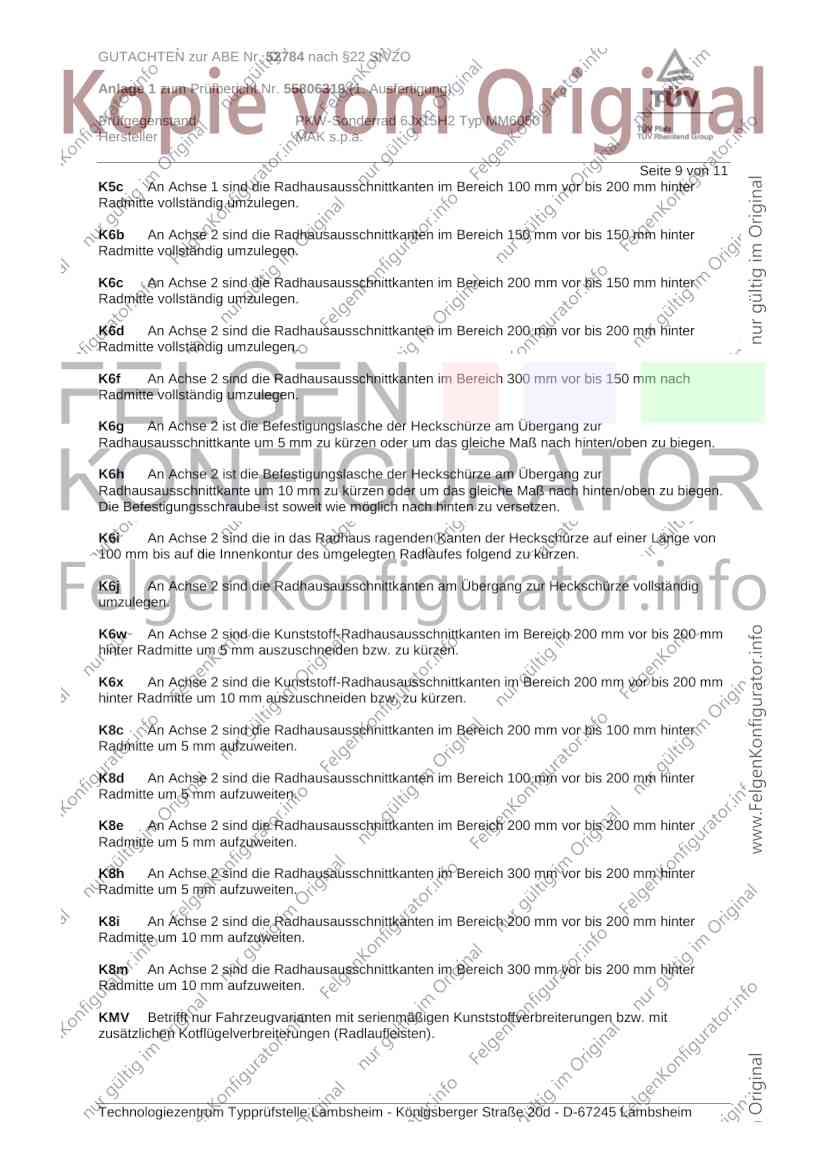

Seite 9 von 11
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55806319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.

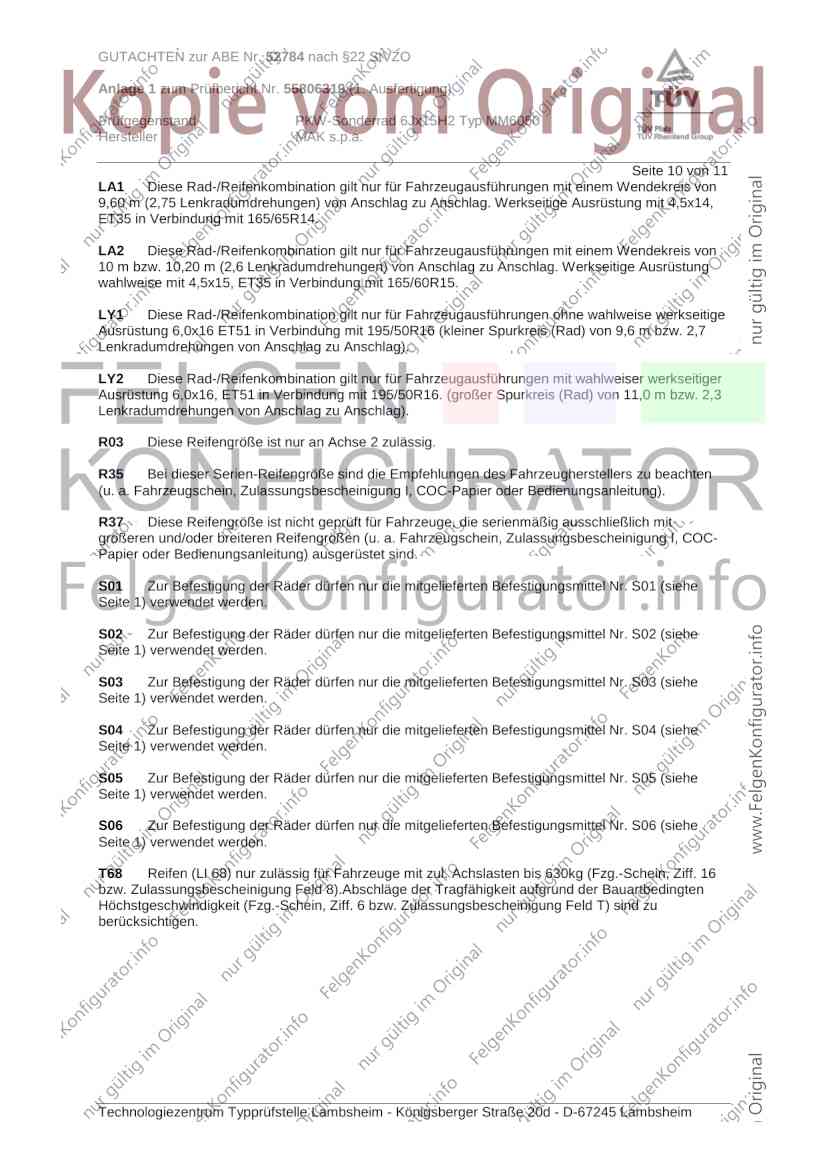

Seite 10 von 11
LA1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
9,60 m (2,75 Lenkradumdrehungen) von Anschlag zu Anschlag. Werkseitige Ausrüstung mit 4,5x14,
ET35 in Verbindung mit 165/65R14.
LA2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10 m bzw. 10,20 m (2,6 Lenkradumdrehungen) von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 4,5x15, ET35 in Verbindung mit 165/60R15.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen ohne wahlweise werkseitige
Ausrüstung 6,0x16 ET51 in Verbindung mit 195/50R16 (kleiner Spurkreis (Rad) von 9,6 m bzw. 2,7
Lenkradumdrehungen von Anschlag zu Anschlag).
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
T68 Reifen (LI 68) nur zulässig für Fahrzeuge mit zul. Achslasten bis 630kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55806319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.

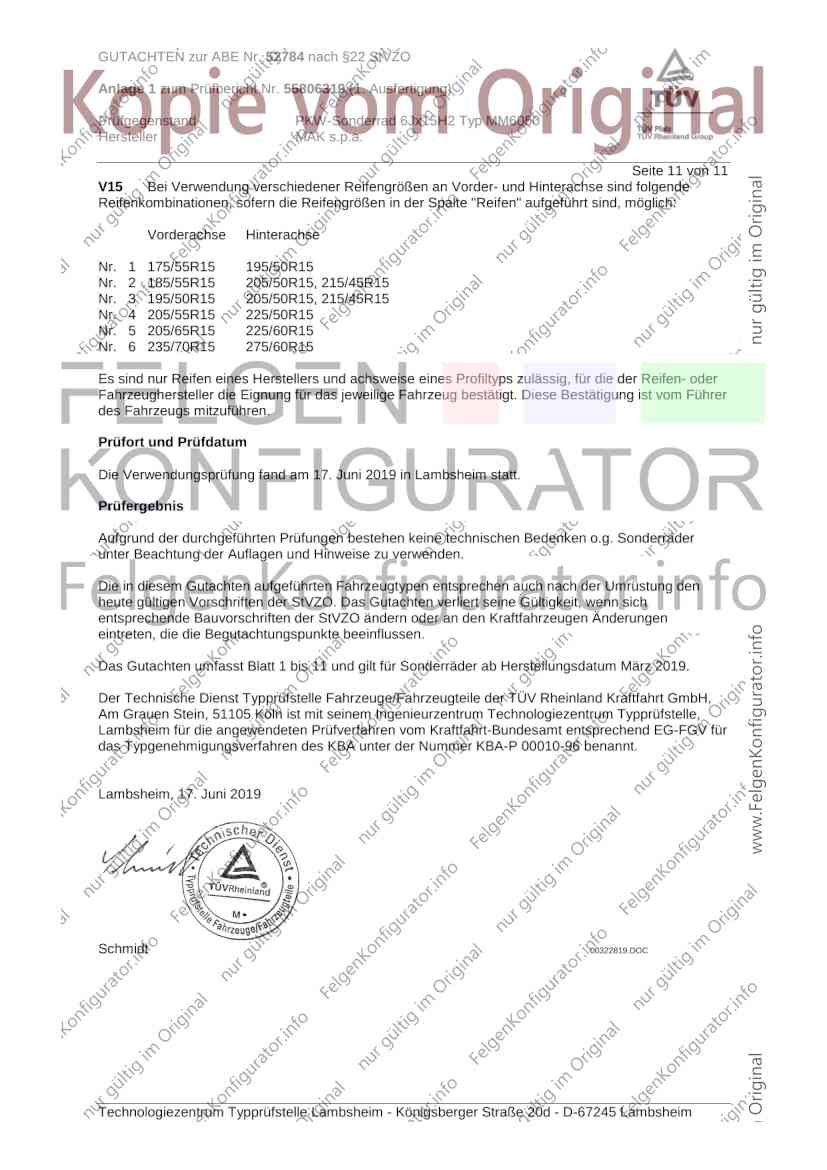

Seite 11 von 11
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 205/55R15 225/50R15
Nr. 5 205/65R15 225/60R15
Nr. 6 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 17. Juni 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum März 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. Juni 2019
Schmidt 00322819.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
