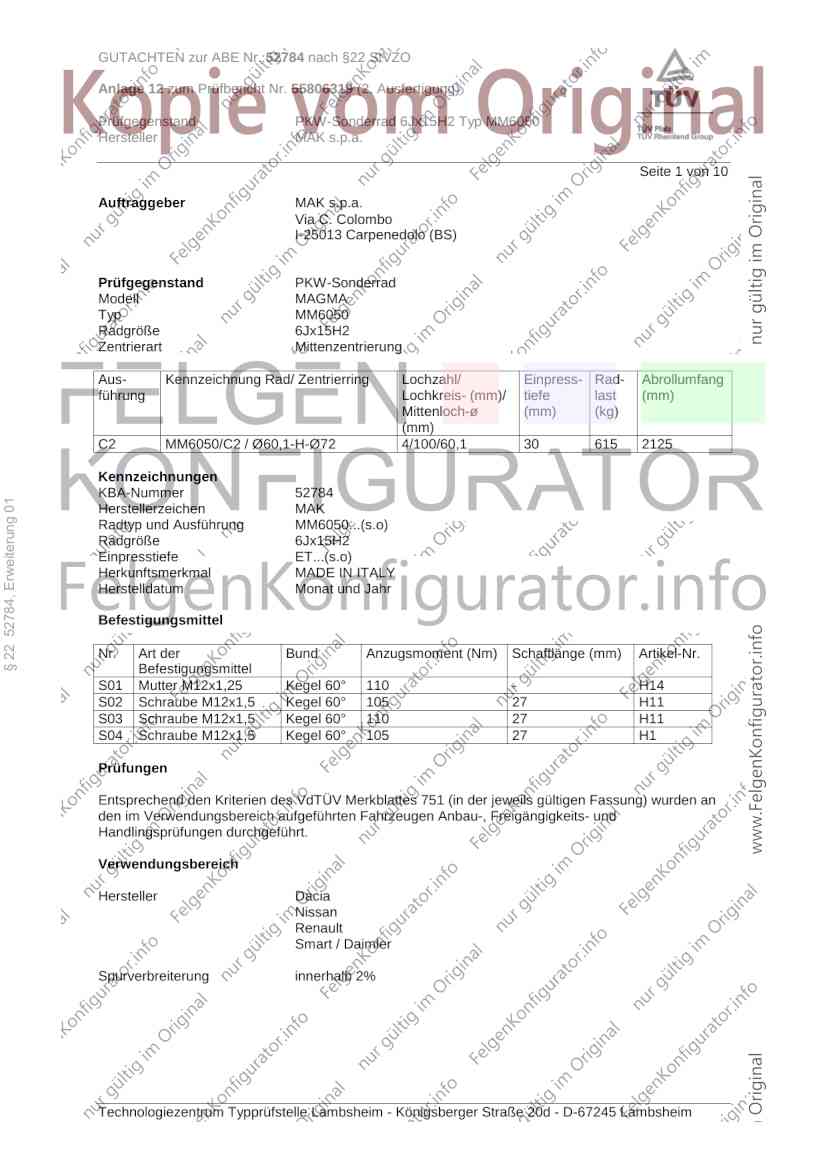

GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55806319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.
Seite 1 von 10
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
Prüfgegenstand PKW-Sonderrad
Modell MAGMA
Typ MM6050
Radgröße 6Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
C2 MM6050/C2 / Ø60,1-H-Ø72 4/100/60,1 30 615 2125
Kennzeichnungen
KBA-Nummer 52784
§ 22 52784, Erweiterung 01
Herstellerzeichen MAK
Radtyp und Ausführung MM6050...(s.o)
Radgröße 6Jx15H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,25 Kegel 60° 110 - H14
S02 Schraube M12x1,5 Kegel 60° 105 27 H11
S03 Schraube M12x1,5 Kegel 60° 110 27 H11
S04 Schraube M12x1,5 Kegel 60° 105 27 H1
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Smart / Daimler
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55806319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.

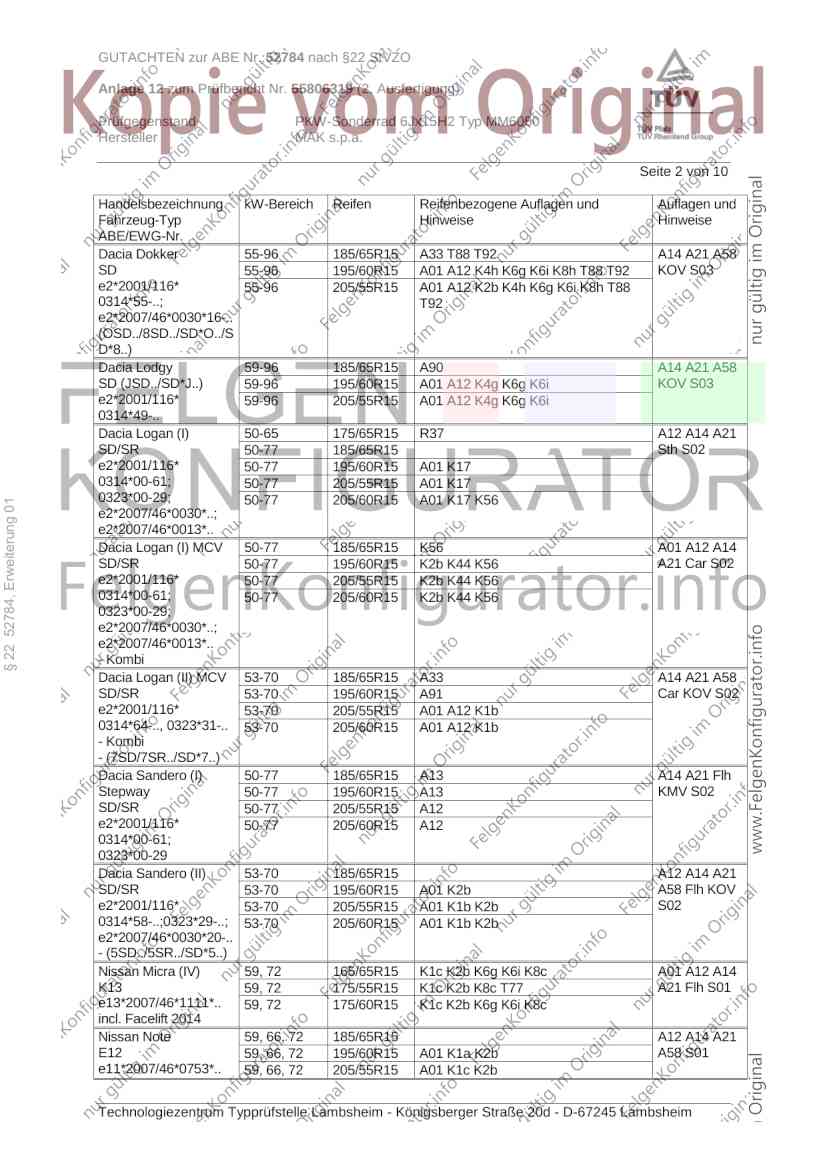

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Dokker 55-96 185/65R15 A33 T88 T92 A14 A21 A58
SD 55-96 195/60R15 A01 A12 K4h K6g K6i K8h T88 T92 KOV S03
e2*2001/116* 55-96 205/55R15 A01 A12 K2b K4h K6g K6i K8h T88
0314*55-..; T92
e2*2007/46*0030*16-..
(OSD../8SD../SD*O../S
D*8..)
Dacia Lodgy 59-96 185/65R15 A90 A14 A21 A58
SD (JSD../SD*J..) 59-96 195/60R15 A01 A12 K4g K6g K6i KOV S03
e2*2001/116* 59-96 205/55R15 A01 A12 K4g K6g K6i
0314*49-..
Dacia Logan (I) 50-65 175/65R15 R37 A12 A14 A21
SD/SR 50-77 185/65R15 Sth S02
e2*2001/116* 50-77 195/60R15 A01 K17
0314*00-61; 50-77 205/55R15 A01 K17
0323*00-29; 50-77 205/60R15 A01 K17 K56
§ 22 52784, Erweiterung 01
e2*2007/46*0030*..;
e2*2007/46*0013*..
Dacia Logan (I) MCV 50-77 185/65R15 K56 A01 A12 A14
SD/SR 50-77 195/60R15 K2b K44 K56 A21 Car S02
e2*2001/116* 50-77 205/55R15 K2b K44 K56
0314*00-61; 50-77 205/60R15 K2b K44 K56
0323*00-29;
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Kombi
Dacia Logan (II) MCV 53-70 185/65R15 A33 A14 A21 A58
SD/SR 53-70 195/60R15 A91 Car KOV S02
e2*2001/116* 53-70 205/55R15 A01 A12 K1b
0314*64-.., 0323*31-.. 53-70 205/60R15 A01 A12 K1b
- Kombi
- (7SD/7SR../SD*7..)
Dacia Sandero (I) 50-77 185/65R15 A13 A14 A21 Flh
Stepway 50-77 195/60R15 A13 KMV S02
SD/SR 50-77 205/55R15 A12
e2*2001/116* 50-77 205/60R15 A12
0314*00-61;
0323*00-29
Dacia Sandero (II) 53-70 185/65R15 A12 A14 A21
SD/SR 53-70 195/60R15 A01 K2b A58 Flh KOV
e2*2001/116* 53-70 205/55R15 A01 K1b K2b S02
0314*58-..;0323*29-..; 53-70 205/60R15 A01 K1b K2b
e2*2007/46*0030*20-..
- (5SD../5SR../SD*5..)
Nissan Micra (IV) 59, 72 165/65R15 K1c K2b K6g K6i K8c A01 A12 A14
K13 59, 72 175/55R15 K1c K2b K8c T77 A21 Flh S01
e13*2007/46*1111*.. 59, 72 175/60R15 K1c K2b K6g K6i K8c
incl. Facelift 2014
Nissan Note 59, 66, 72 185/65R15 A12 A14 A21
E12 59, 66, 72 195/60R15 A01 K1a K2b A58 S01
e11*2007/46*0753*.. 59, 66, 72 205/55R15 A01 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55806319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.

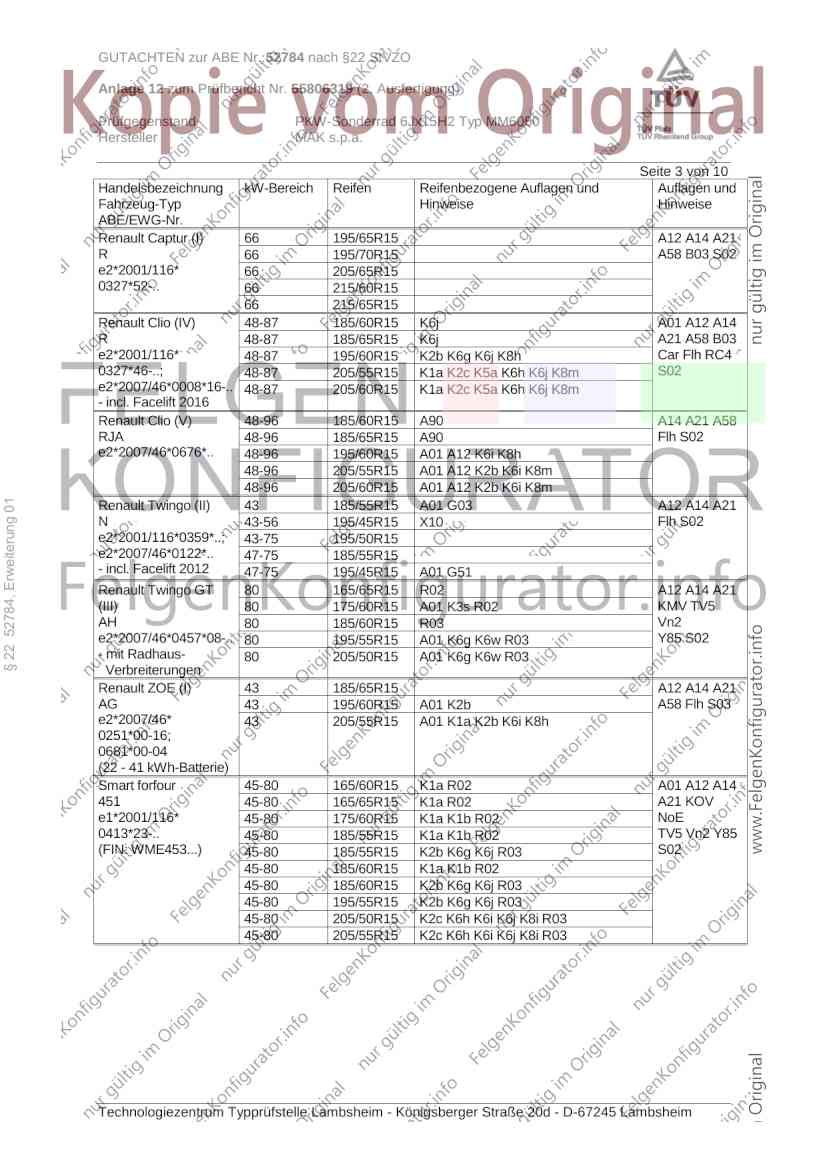

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Captur (I) 66 195/65R15 A12 A14 A21
R 66 195/70R15 A58 B03 S02
e2*2001/116* 66 205/65R15
0327*52-.. 66 215/60R15
66 215/65R15
Renault Clio (IV) 48-87 185/60R15 K6j A01 A12 A14
R 48-87 185/65R15 K6j A21 A58 B03
e2*2001/116* 48-87 195/60R15 K2b K6g K6j K8h Car Flh RC4
0327*46-..; 48-87 205/55R15 K1a K2c K5a K6h K6j K8m S02
e2*2007/46*0008*16-.. 48-87 205/60R15 K1a K2c K5a K6h K6j K8m
- incl. Facelift 2016
Renault Clio (V) 48-96 185/60R15 A90 A14 A21 A58
RJA 48-96 185/65R15 A90 Flh S02
e2*2007/46*0676*.. 48-96 195/60R15 A01 A12 K6i K8h
48-96 205/55R15 A01 A12 K2b K6i K8m
48-96 205/60R15 A01 A12 K2b K6i K8m
§ 22 52784, Erweiterung 01
Renault Twingo (II) 43 185/55R15 A01 G03 A12 A14 A21
N 43-56 195/45R15 X10 Flh S02
e2*2001/116*0359*..; 43-75 195/50R15
e2*2007/46*0122*.. 47-75 185/55R15
- incl. Facelift 2012 47-75 195/45R15 A01 G51
Renault Twingo GT 80 165/65R15 R02 A12 A14 A21
(III) 80 175/60R15 A01 K3s R02 KMV TV5
AH 80 185/60R15 R03 Vn2
e2*2007/46*0457*08-.. 80 195/55R15 A01 K6g K6w R03 Y85 S02
- mit Radhaus- 80 205/50R15 A01 K6g K6w R03
Verbreiterungen
Renault ZOE (I) 43 185/65R15 A12 A14 A21
AG 43 195/60R15 A01 K2b A58 Flh S03
e2*2007/46* 43 205/55R15 A01 K1a K2b K6i K8h
0251*00-16;
0681*00-04
(22 - 41 kWh-Batterie)
Smart forfour 45-80 165/60R15 K1a R02 A01 A12 A14
451 45-80 165/65R15 K1a R02 A21 KOV
e1*2001/116* 45-80 175/60R15 K1a K1b R02 NoE
0413*23-.. 45-80 185/55R15 K1a K1b R02 TV5 Vn2 Y85
(FIN: WME453...) 45-80 185/55R15 K2b K6g K6j R03 S02
45-80 185/60R15 K1a K1b R02
45-80 185/60R15 K2b K6g K6j R03
45-80 195/55R15 K2b K6g K6j R03
45-80 205/50R15 K2c K6h K6i K6j K8i R03
45-80 205/55R15 K2c K6h K6i K6j K8i R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55806319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.

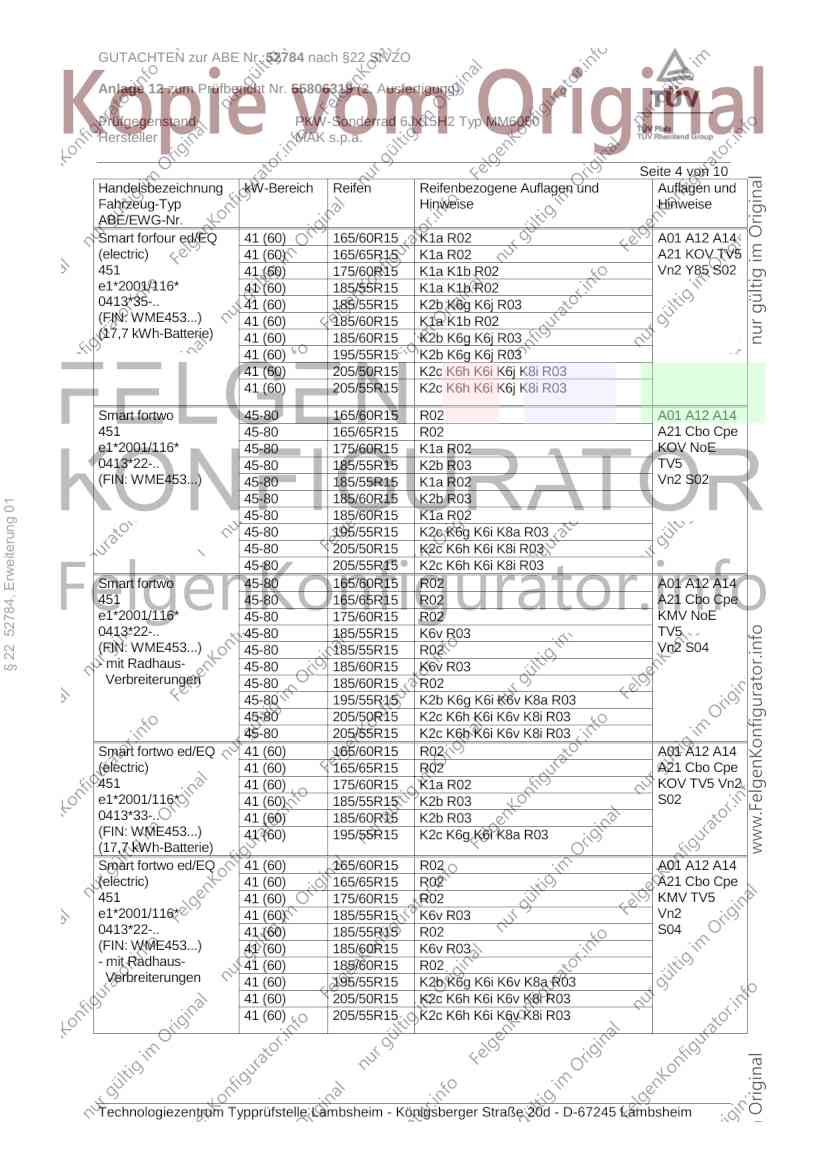

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Smart forfour ed/EQ 41 (60) 165/60R15 K1a R02 A01 A12 A14
(electric) 41 (60) 165/65R15 K1a R02 A21 KOV TV5
451 41 (60) 175/60R15 K1a K1b R02 Vn2 Y85 S02
e1*2001/116* 41 (60) 185/55R15 K1a K1b R02
0413*35-.. 41 (60) 185/55R15 K2b K6g K6j R03
(FIN: WME453...) 41 (60) 185/60R15 K1a K1b R02
(17,7 kWh-Batterie) 41 (60) 185/60R15 K2b K6g K6j R03
41 (60) 195/55R15 K2b K6g K6j R03
41 (60) 205/50R15 K2c K6h K6i K6j K8i R03
41 (60) 205/55R15 K2c K6h K6i K6j K8i R03
Smart fortwo 45-80 165/60R15 R02 A01 A12 A14
451 45-80 165/65R15 R02 A21 Cbo Cpe
e1*2001/116* 45-80 175/60R15 K1a R02 KOV NoE
0413*22-.. 45-80 185/55R15 K2b R03 TV5
(FIN: WME453...) 45-80 185/55R15 K1a R02 Vn2 S02
45-80 185/60R15 K2b R03
§ 22 52784, Erweiterung 01
45-80 185/60R15 K1a R02
45-80 195/55R15 K2c K6g K6i K8a R03
45-80 205/50R15 K2c K6h K6i K8i R03
45-80 205/55R15 K2c K6h K6i K8i R03
Smart fortwo 45-80 165/60R15 R02 A01 A12 A14
451 45-80 165/65R15 R02 A21 Cbo Cpe
e1*2001/116* 45-80 175/60R15 R02 KMV NoE
0413*22-.. 45-80 185/55R15 K6v R03 TV5
(FIN: WME453...) 45-80 185/55R15 R02 Vn2 S04
- mit Radhaus- 45-80 185/60R15 K6v R03
Verbreiterungen 45-80 185/60R15 R02
45-80 195/55R15 K2b K6g K6i K6v K8a R03
45-80 205/50R15 K2c K6h K6i K6v K8i R03
45-80 205/55R15 K2c K6h K6i K6v K8i R03
Smart fortwo ed/EQ 41 (60) 165/60R15 R02 A01 A12 A14
(electric) 41 (60) 165/65R15 R02 A21 Cbo Cpe
451 41 (60) 175/60R15 K1a R02 KOV TV5 Vn2
e1*2001/116* 41 (60) 185/55R15 K2b R03 S02
0413*33-.. 41 (60) 185/60R15 K2b R03
(FIN: WME453...) 41 (60) 195/55R15 K2c K6g K6i K8a R03
(17,7 kWh-Batterie)
Smart fortwo ed/EQ 41 (60) 165/60R15 R02 A01 A12 A14
(electric) 41 (60) 165/65R15 R02 A21 Cbo Cpe
451 41 (60) 175/60R15 R02 KMV TV5
e1*2001/116* 41 (60) 185/55R15 K6v R03 Vn2
0413*22-.. 41 (60) 185/55R15 R02 S04
(FIN: WME453...) 41 (60) 185/60R15 K6v R03
- mit Radhaus- 41 (60) 185/60R15 R02
Verbreiterungen 41 (60) 195/55R15 K2b K6g K6i K6v K8a R03
41 (60) 205/50R15 K2c K6h K6i K6v K8i R03
41 (60) 205/55R15 K2c K6h K6i K6v K8i R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55806319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.

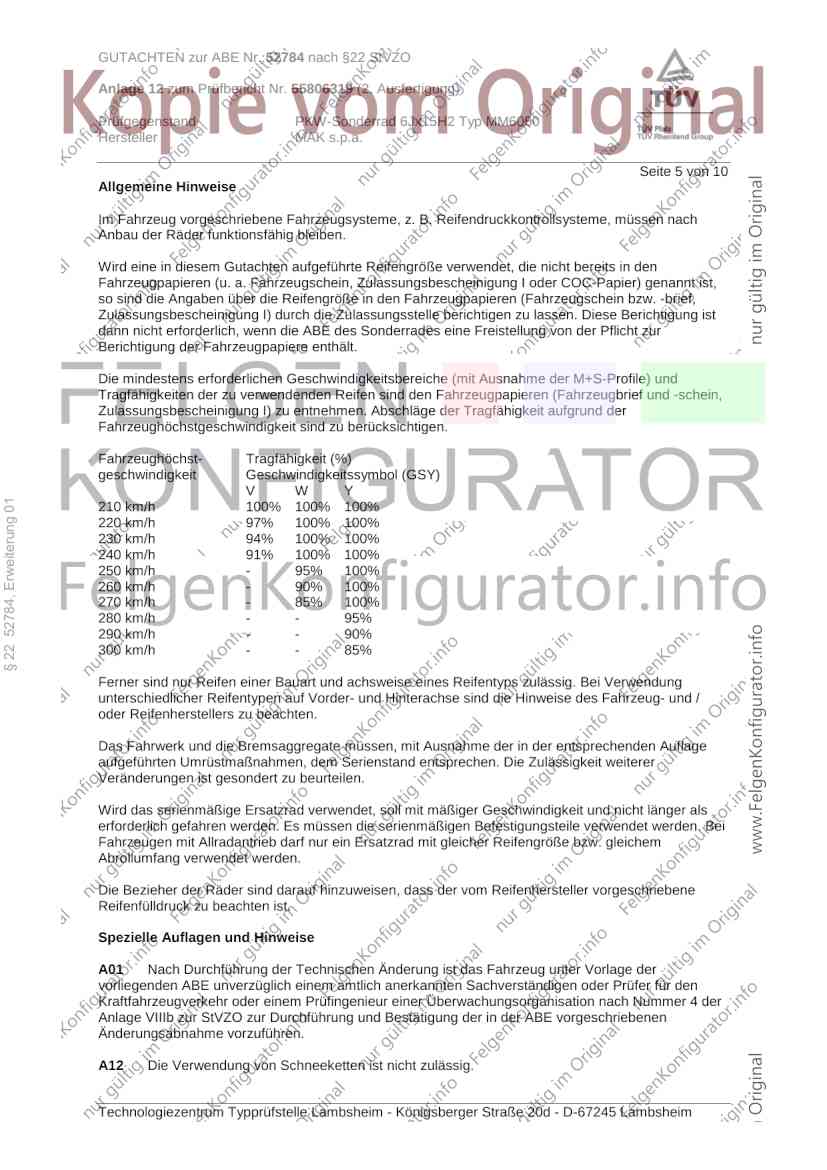

Seite 5 von 10
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
§ 22 52784, Erweiterung 01
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55806319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.

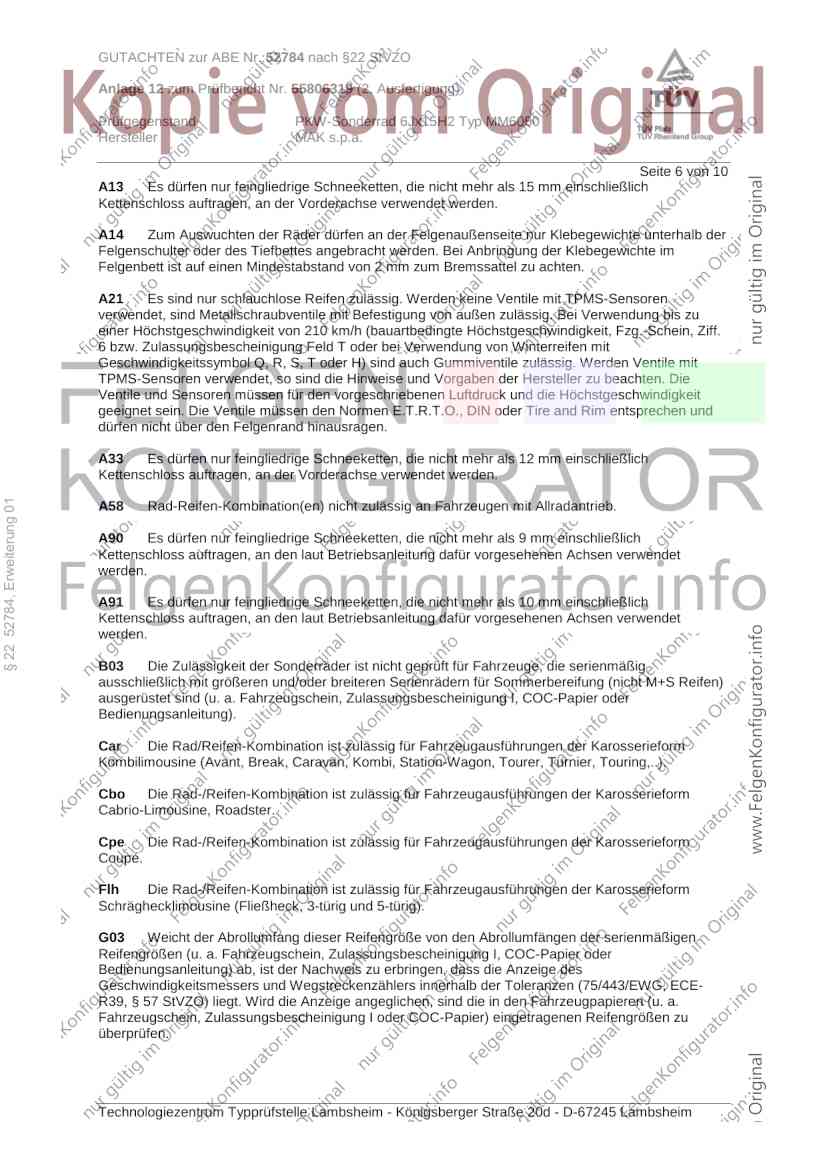

Seite 6 von 10
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
§ 22 52784, Erweiterung 01
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55806319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.

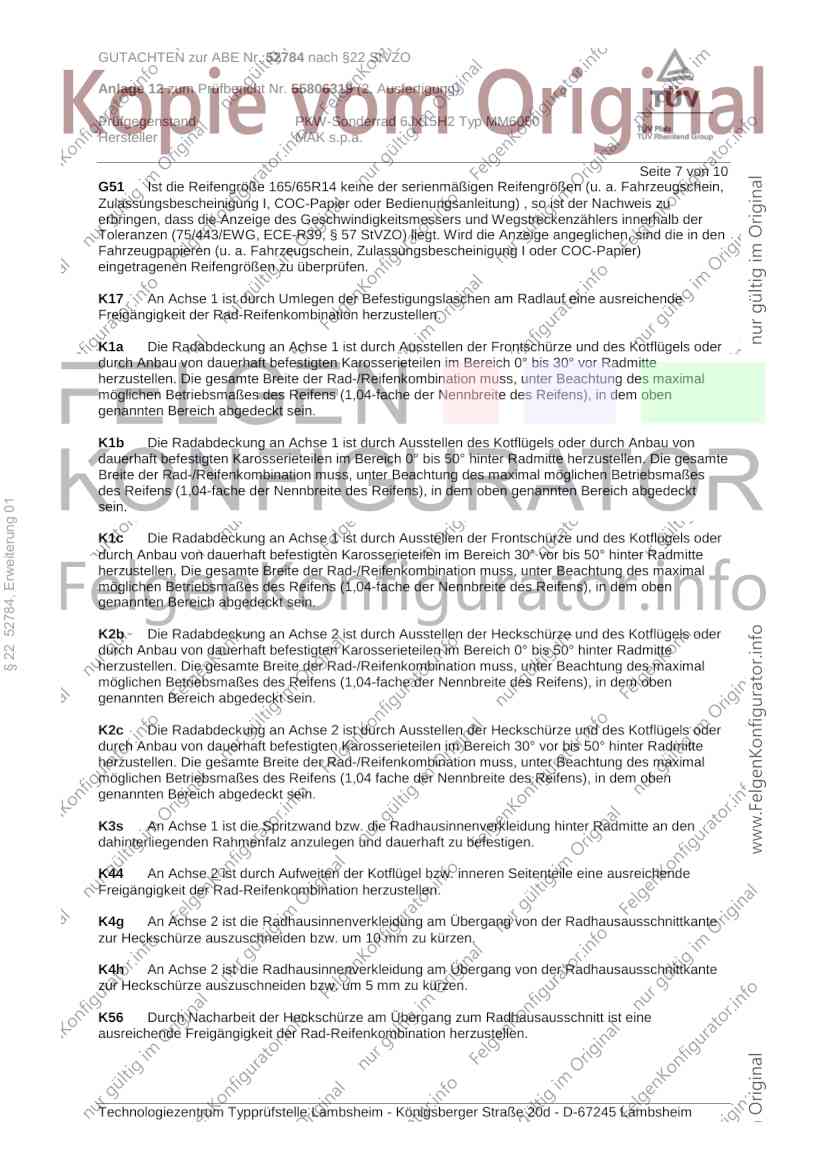

Seite 7 von 10
G51 Ist die Reifengröße 165/65R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
§ 22 52784, Erweiterung 01
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55806319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.

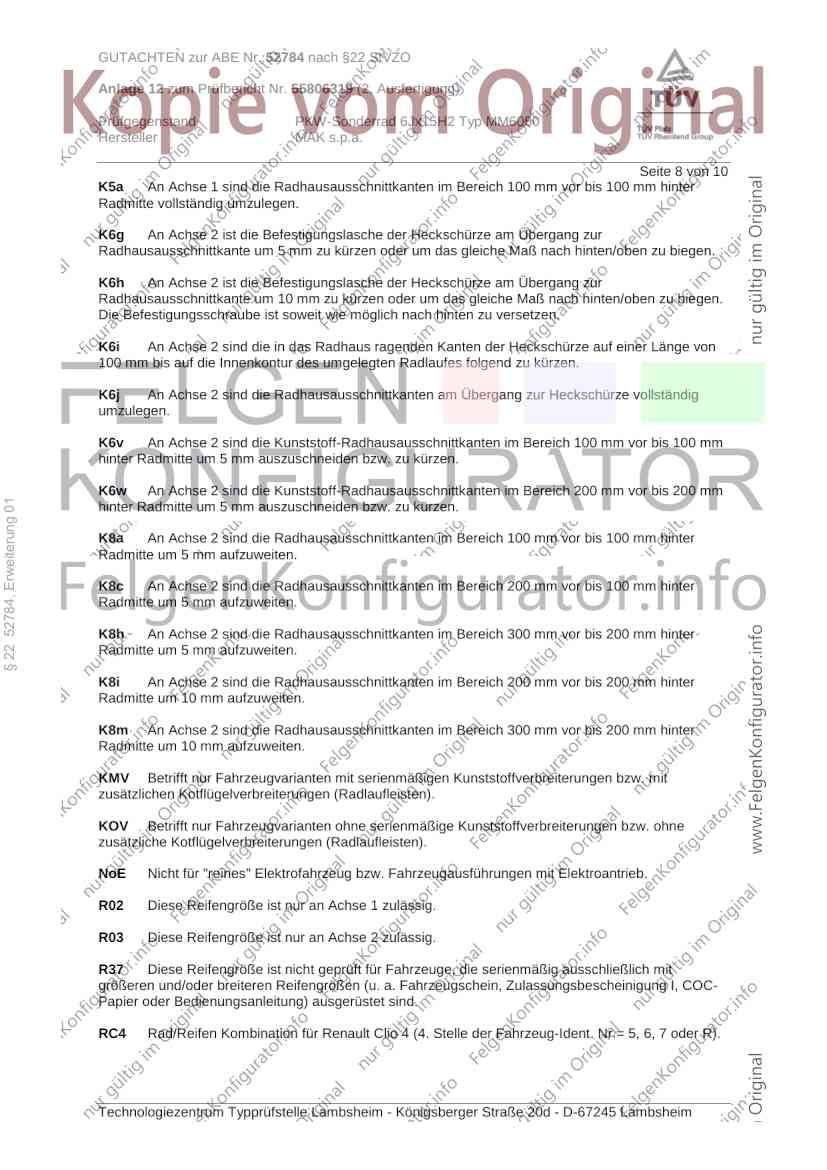

Seite 8 von 10
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
§ 22 52784, Erweiterung 01
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
RC4 Rad/Reifen Kombination für Renault Clio 4 (4. Stelle der Fahrzeug-Ident. Nr.= 5, 6, 7 oder R).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55806319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.

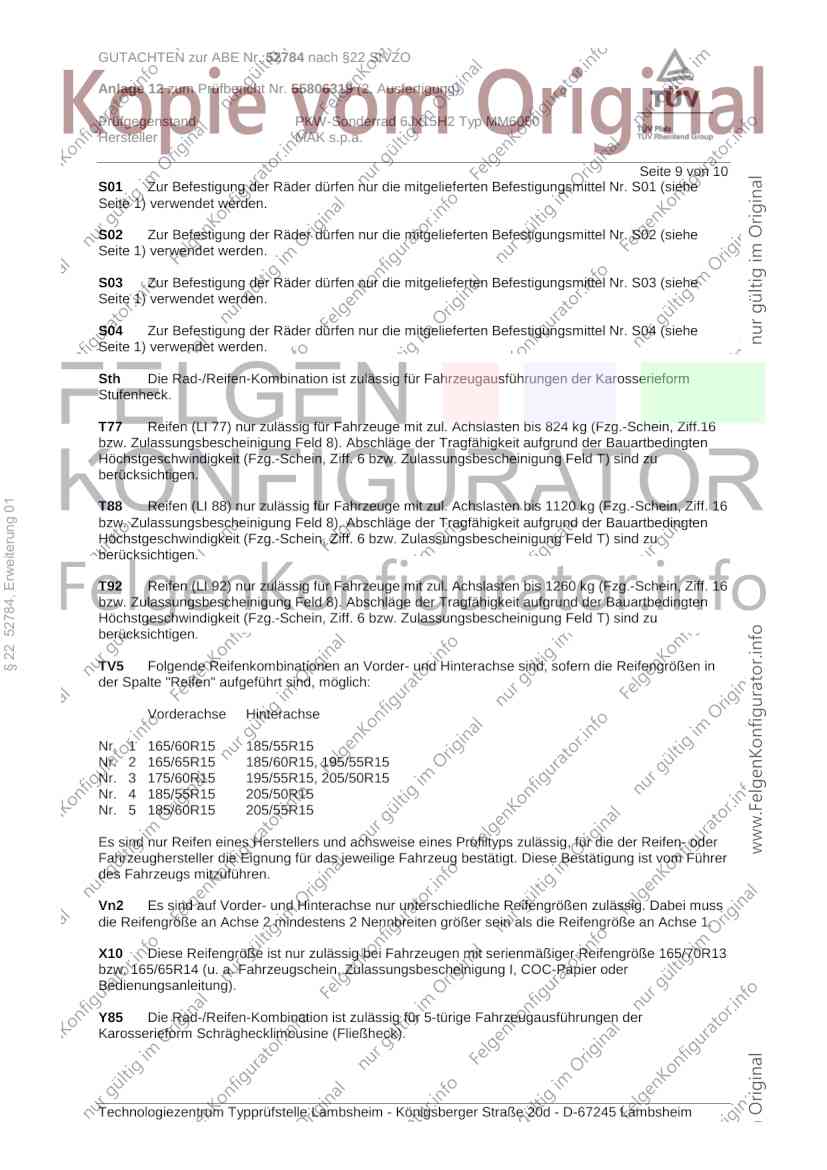

Seite 9 von 10
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T77 Reifen (LI 77) nur zulässig für Fahrzeuge mit zul. Achslasten bis 824 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 52784, Erweiterung 01
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
TV5 Folgende Reifenkombinationen an Vorder- und Hinterachse sind, sofern die Reifengrößen in
der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 165/60R15 185/55R15
Nr. 2 165/65R15 185/60R15, 195/55R15
Nr. 3 175/60R15 195/55R15, 205/50R15
Nr. 4 185/55R15 205/50R15
Nr. 5 185/60R15 205/55R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X10 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 165/70R13
bzw. 165/65R14 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52784 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55806319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx15H2 Typ MM6050
Hersteller MAK s.p.a.

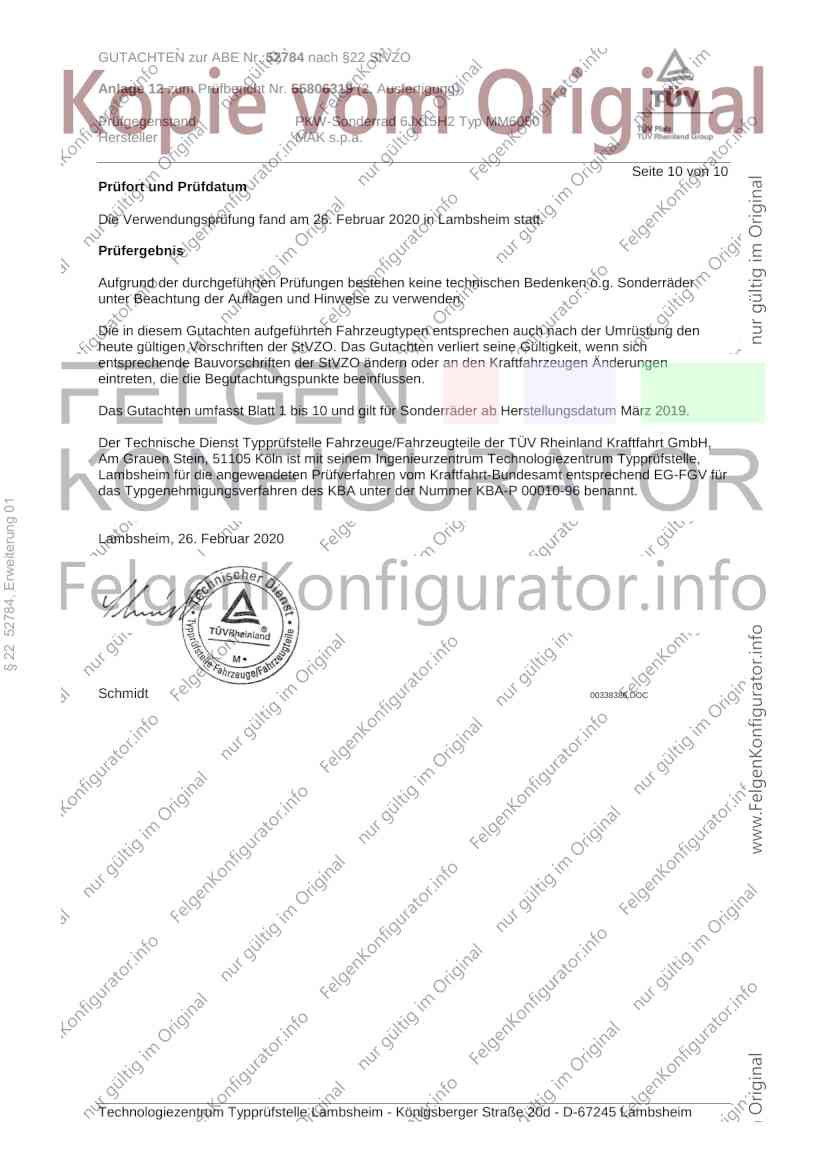

Seite 10 von 10
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. Februar 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum März 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 52784, Erweiterung 01
Lambsheim, 26. Februar 2020
Schmidt 00338386.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
