GUTACHTEN zur ABE Nr.52294 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55802119 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ MM6560
Hersteller MAK s.p.a.
Seite 1 von 15
Auftraggeber MAK s.p.a.
Via C. Colombo, 14
I-25013 Carpenedolo (BS)
01 06 007
Prüfgegenstand PKW-Sonderrad
Modell MAGMA
Typ MM6560
Radgröße 6.5JX16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
CC MM6560-CC / Ø54,1-M-Ø72 4/100/54,1 40 630 2150
Kennzeichnungen
KBA-Nummer 52294
Herstellerzeichen MAK
Radtyp und Ausführung MM6560...(s.o)
Radgröße 6.5JX16H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALY
§22 52294*08
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 110 - M12
S02 Mutter M12x1,25 Kegel 60° 90 - M6
S03 Mutter M12x1,25 Kegel 60° 100 - M6
S04 Schraube M12x1,5 Kegel 60° 100 27 M11
S05 Schraube M12x1,5 Kegel 60° 90 27 M11
S06 Mutter M12x1,5 Kegel 60° 130 - M12
S07 Mutter M12x1,5 Kegel 60° 125 - M12
S08 Mutter M12x1,5 Kegel 60° 120 - M12
S09 Mutter M12x1,5 Kegel 60° 100 - M12
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller BYD, Daihatsu, Fiat, Hyundai, Kia, Mazda, Opel, Subaru, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52294 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55802119 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ MM6560
Hersteller MAK s.p.a.
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BYD Dolphin Surf 35, 60 185/55R16 K4h K4i K6w A01 A12 A14
EQE 35, 60 195/50R16 K1a K1b K2b K4g K4i K5x K6x A21 A58 Flh
e4*2018/858*00233*.. K8c S08
- Elektro 35, 60 205/50R16 K1a K1b K2b K4g K4i K5x K6x
K8c
Daihatsu Charade 73 185/50R16 A12 A14 A21
XP9F 73 195/45R16 Flh V16 S01
e11*2001/116*0249*. 73 195/50R16
73 205/45R16
Daihatsu Materia 67,76 195/45R16 A12 A14 A21
M4 67,76 205/45R16 A58 S01
e13*2001/116*0198*.
Daihatsu Sirion 51-76 195/45R16 K42 K56 A01 A12 A14
M3 A21 A58 S09
e13*2003/97*0147*..,
e13*2001/116*0147*.
Fiat 124 Spider 103 195/50R16 A90 A14 A21 Cbo
NF, NFM 103 205/45R16 A47 S06
§22 52294*08
e11*2007/46*3320*..; 103 205/50R16 A01 A12 K1a
e5*2007/46*1036*..;
e3*2007/46*0474*..
Fiat/Abarth 124 Spider 125 195/50R16 A90 A14 A21 B01
NF, NFM 125 205/45R16 A47 Cbo Z16 S06
e11*2007/46*3320*..; 125 205/50R16 A01 A12 K1a
e5*2007/46*1036*..;
e3*2007/46*0474*..
Hyundai Accent 71-83 185/50R16 A12 A14 A21
MC 71-83 195/45R16 T80 T84 Flh S01
e4*2001/116*0103*.., 71-83 195/50R16 A01 K1a K2b
71-83 205/45R16 A01 K1a
Hyundai Accent 71-83 185/50R16 A01 K1a A12 A14 A21
MC, MCT 71-83 195/45R16 T80 T84 Sth S01
e4*2001/116*0103*.., 71-83 195/50R16 A01 K1a K56
e4*2001/116*0110* 71-83 205/45R16 A01 K1a
Hyundai Bayon 58-88 185/55R16 A33 A14 A21 A58
BC3 58-88 185/60R16 A01 A12 G01 Flh KMV Z15
e5*2007/46*0121*.. 58-88 195/55R16 A91 Z16 S07
- 15/16-Zoll Serie 58-88 205/50R16 A01 A12 K1a K1b K6w K8h
Hyundai Getz 46-81 195/45R16 K1a K2b K42 A01 A12 A14
TB, TBI 46-81 205/40R16 K1a K2b K42 R70 A21 Flh S01
e4*98/14*0066*.., 46-81 205/45R16 K1a K2b K42
e4*2001/116*0123*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52294 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55802119 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ MM6560
Hersteller MAK s.p.a.
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i10 (II) 48-64 195/40R16 K1a K1b K2b A01 A12 A14
IA, IA-HME 48-64 195/45R16 K1c K2b K8e A21 A58 Flh
e11*2007/46*1008*..; 48-64 205/45R16 K1c K2b K8e Y13 S01
e13*2007/46*1602*..;
e5*2007/46*1086*..
- incl. Facelift 2017
Hyundai i10 (III) 46-74 195/45R16 A12 A14 A21
AC3 46-74 205/45R16 A01 K1a K1b K2b K3s A58 Flh S01
e5*2007/46*0090*..
- incl. N-Line
Hyundai i20 (I) 55-94 185/50R16 K1c K2b T81 A01 A12 A14
PB, PBT 55-94 195/45R16 K1c K2b T80 T84 A21 Flh S01
e11*2001/116*0333*. 55-94 195/50R16 K1c K2b
e11*2007/46*0129*.. 55-94 205/45R16 K1c K2b
- incl. Facelift 2012
Hyundai i20 (II) 55-88 185/55R16 A12 A14 A21
GB, GB-HME 55-88 195/50R16 A01 K1c Cpe Flh KOV
e11*2007/46*1600*..; 55-88 195/55R16 A01 K1c S07
§22 52294*08
e13*2007/46*1603*.., 55-88 205/50R16 A01 K1c K2b
e5*2007/46*1087*..
- Fließheck
- Coupé
incl. Facelift 2018
Hyundai i20 (II) Active 66-88 185/55R16 A12 A14 A21
GB, GB-HME 66-88 195/50R16 Flh KMV S07
e11*2007/46*1600*..; 66-88 195/55R16
e13*2007/46*1603*.., 66-88 205/50R16
e5*2007/46*1087*..
Hyundai i20 (III) 58-88 185/55R16 K1b A01 A12 A14
BC3 58-88 195/55R16 K1c A21 A58 Flh
e5*2007/46*0121*.. 58-88 205/50R16 K1c K2b K8h NoE NoP S07
Hyundai Inster 24, 28 185/55R16 T87 A12 A14 A21
AX1 24, 28 185/60R16 A01 G01 A58 Flh S07
e4*2018/858*00225*.. 24, 28 195/55R16 A01 K1a K1b K2b
- Elektro
Kia Picanto (I) 44-55 195/40R16 K1c K2b K41 K42 K45 T80 A01 A12 A14
BA A21 Flh S09
e4*2001/116*0085*..
Kia Picanto (II) 48-63 195/40R16 K1c K2c K6h K8m A01 A12 A14
TA A21 A58 Flh
e4*2007/46*0256*.. S09
Kia Picanto (III) 46-74 195/45R16 K1c K2a K2b K5b K8h A01 A12 A14
JA 46-74 205/45R16 K1c K2c K5b K5k K7b K8m A21 A58 Flh
e11*2007/46*3848*..; KOV S01
e5*2007/46*1078*..
- incl. Facelift 2020+2024
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52294 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55802119 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ MM6560
Hersteller MAK s.p.a.
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Picanto (III) X-Line 49-74 195/45R16 K6x K8h A01 A12 A14
JA 49-74 205/45R16 K5v K6x K8h A21 A58 Flh
e11*2007/46*3848*..; KMV S01
e5*2007/46*1078*..
- incl. Facelift 2020
Kia Rio (II) 65-83 185/50R16 T81 A12 A14 A21
DE 65-83 195/45R16 T80 T84 Flh S01
e4*2001/116*0093*.. 65-83 195/50R16 A01 K1a K2b
65-83 205/45R16
Kia Rio (III) 55-80 185/55R16 A12 A14 A21
UB 55-80 195/50R16 A58 Flh S01
e11*2007/46*0195*.. 55-80 195/55R16
- incl. Facelift 2015
Kia Rio (IV) 57-89 185/55R16 A12 A14 A21
YB 57-89 195/50R16 A01 K1a K1b K2b K8e A58 Flh S07
e11*2007/46*3777*..; 57-89 195/55R16 A01 K1a K1b K2b K8e
e5*2007/46*1077*.. 57-89 205/50R16 A01 K1c K2b K8e
- incl. Facelift 2020
§22 52294*08
Kia Stonic 61-100 185/55R16 A39 A14 A21 A58
YB, YB-KMD 61-100 185/60R16 A01 A12 G01 Z15 Z16 S07
e11*2007/46* 61-100 195/55R16 A94
3777*01-..; 61-100 205/50R16 A12
e5*2007/46*1077*..;
e1*2007/46*2094*..
- 15/16-Zoll Serie
- incl. Facelift 2020
Mazda 2 (II) 50-76 195/45R16 A12 A14 A21
DE, DE1 50-76 205/45R16 Flh S01
e13*2001/116*0254*,
e13*2001/116*0255*.
Mazda 2 (III) 55-85 185/55R16 A12 A14 A21
DJ1 55-85 185/60R16 Flh S01
e1*2007/46*1335*.. 55-85 195/55R16
Mazda 323 52-84 195/45R16 K42 R37 T80 A01 A12 A14
BJ, BJD 52-96 195/50R16 K41 K42 A21 Car Lim
e1*97/27*0094*.., 52-96 205/45R16 K1a K2b K41 K42 S01
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda Demio 46-55 195/40R16 A12 A14 A21
DW S01
e1*97/27*0093*..,
e1*98/14*0093*..
Mazda MX-5 (II) 81-107 195/45R16 R37 A12 A14 A21
NB, NBD 81-107 205/45R16 S01
e11*96/79*0083*..,
e11*98/14*0083*..,
e1*98/14*0192*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52294 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55802119 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ MM6560
Hersteller MAK s.p.a.
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda MX-5 1,5l (IV) 96, 97 195/50R16 A90 A14 A21 Cbo
ND 96, 97 205/45R16 A47 S06
e11*2007/46*2661*.., 96, 97 205/50R16 A01 A12 K3u
e5*2007/46*0069*..
- Roadster / RF
Mazda MX-5 2,0l (IV) 118 195/50R16 A90 A14 A21 Cbo
ND 118 205/45R16 A47 Z16 S06
e11*2007/46*2661*.., 118 205/50R16 A12
e5*2007/46*0069*..
- Roadster / RF
Opel Agila-B 48-69 185/50R16 K1c K2b K42 A01 A12 A14
H-B 48-69 195/45R16 K1a K2b K42 A21 S05
e4*2001/116*0135*.. 48-69 195/50R16 K1c K2c K41 K42
48-69 205/45R16 K1c K2b K41 K42
Subaru Justy 51 195/45R16 K42 K56 A01 A12 A14
M3, M3G A21 A58 S09
e13*2001/116*,
2003/97*0147*03-..,
§22 52294*08
e11*2001/116*0354*.
Subaru Justy G3X 51-73 185/50R16 K1c K2b K42 A01 A12 A14
NH 51-73 195/45R16 K1c K2b K42 A21 S04
e4*2001/116*0071*..
Suzuki Baleno 66-82 185/50R16 A12 A14 A21
EW 66-82 185/55R16 A58 Flh V16
e6*2007/46*0177*.. 66-82 195/50R16 A01 K2b S03
66-82 205/45R16
66-82 205/50R16 A01 K1c K2b K6j
Suzuki Ignis (II) 51-73 185/50R16 K1c K2c K42 A01 A12 A14
MH 51-73 195/45R16 K1c K2c K42 A21 KOV S04
e4*2001/116*0070*.. 51-73 205/45R16 K1c K2c K42 K44
- ohne Radhaus-
Verbreiterungen
Suzuki Ignis (II) 51-73 185/50R16 K1c K2b K42 A01 A12 A14
MH 51-73 195/45R16 K1c K2b K42 A21 KMV S04
e4*2001/116*0070*.. 51-73 205/45R16 K1c K2b K42 K44
- mit Radhaus-
Verbreiterungen
Suzuki Ignis (III) 61, 66 185/50R16 A12 A14 A21
MF, MF-2S 61, 66 185/55R16 A58 F23 KMV
e4*2007/46*1162*..; S03
e6*2018/858*00227*..
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52294 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55802119 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ MM6560
Hersteller MAK s.p.a.
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Ignis (III) 61, 66 185/50R16 K1c K2b A01 A12 A14
MF, MF-2S 61, 66 185/55R16 K1c K2b A21 A58 F23
e4*2007/46*1162*..; KOV S03
e6*2018/858*00227*..
- ohne Radhaus-
Verbreiterungen
Suzuki Ignis All Grip (III) 61, 66 185/50R16 A01 K2b A12 A14 A21
MF, MF-2S 61, 66 185/55R16 A01 K2b A56 KMV S03
e4*2007/46*1162*..;
e6*2018/858*00227*..
- mit Radhaus-
Verbreiterungen
Suzuki Liana 66-79 195/45R16 T80 A12 A14 A21
ER 66-79 195/50R16 Flh Lim S02
e4*98/14*0054*.., 66-79 205/45R16
e4*2001/116*0054*..
Suzuki Splash 48-69 185/50R16 K1c K2b K42 A01 A12 A14
EX 48-69 195/45R16 K1a K2b K42 A21 S05
§22 52294*08
e4*2001/116*0130*..; 48-69 195/50R16 K1c K2c K41 K42
e4*2007/46*0283*.. 48-69 205/45R16 K1c K2b K41 K42
Suzuki Swift (IV) 67-75 185/50R16 A12 A14 A21
EZ 67-75 195/45R16 A58 Flh S02
e4*2001/116*0102*.. 67-75 195/50R16 A01 K2b K42
67-75 205/45R16
Suzuki Swift (IV) 51-75 185/50R16 A12 A14 A21
MZ 51-75 195/45R16 A58 Flh S04
e4*2001/116*0090*.. 51-75 195/50R16 A01 K2b K42
51-75 205/45R16
Suzuki Swift (V) 55,66,69 185/50R16 A12 A14 A21
NZ 55,66,69 185/55R16 A01 K6d K6g A58 Flh V16
e4*2007/46*0155*..; 55,66,69 195/45R16 S05
e4*2007/46*0293*.. 55,66,69 195/50R16 A01 K1c K2b K6d K6g
55,66,69 205/45R16 A01 K1a K1b K6d K6g
Suzuki Swift (VI) 61-82 185/50R16 A91 A14 A21 A58
AZ, AZ-2S 61-82 185/55R16 A91 Flh S03
e4*2007/46*1205*..; 61-82 195/50R16 A12
e6*2018/858*00229*.. 61-82 205/45R16 A12
61-82 205/50R16 A01 A12 K1c K2b K6c
Suzuki Swift (VII) 61 185/55R16 A91 A14 A21 A58
UZ 61 195/50R16 A01 A12 K1b Flh S03
e6*2018/858*00307*.. 61 205/50R16 A01 A12 K1c K2b K6d
Suzuki Swift 4x4 (IV) 67-68 185/50R16 A12 A14 A21
EZ 67-68 195/45R16 A56 Flh S02
e4*2001/116*0102*.. 67-68 195/50R16 A01 K2b
67-68 205/45R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52294 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55802119 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ MM6560
Hersteller MAK s.p.a.
Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift 4x4 (V) 66,69 185/50R16 A12 A14 A21
FZ 66,69 185/55R16 A56 Flh S02
e4*2007/46*0198*..; 66,69 195/45R16
e4*2007/46*0294*.. 66,69 195/50R16 A01 K1c K2b
66,69 205/45R16 A01 K1a K1b
Suzuki Swift 4x4 (V) 66,69 185/50R16 A12 A14 A21
NZ 66,69 185/55R16 A56 Flh S05
e4*2007/46*0155*.. 66,69 195/45R16
66,69 195/50R16 A01 K1c K2b
66,69 205/45R16 A01 K1a K1b
Toyota Corolla (IX) 66-141 195/55R16 K41 K42 A01 A12 A14
E12-U -J -J1 -T -TS 66-141 205/50R16 K1c K2c K41 K42 A21 Car Flh
e11*98/14,2001/116* Sth Ver S01
0178-0181,0251*..
Toyota IQ 50,66,72 185/50R16 K2b K6c K6i A01 A12 A14
AJ1, /-MS1 50,66,72 185/55R16 K2b K6c K6i A21 Flh V16
e6*2001/116*0119*..; 50,66,72 195/50R16 K1a K1b K2b K6c K6i S01
e11*2007/46*0238*
§22 52294*08
50,66,72 195/55R16 K1a K1b K2b K6c K6i
50,66,72 205/45R16 K1a K1b K2b K6c K6i
Toyota Yaris (I) 48-110 195/45R16 A01 K27 A12 A14 A21
P1, P1F, P1-TMG 48-110 205/45R16 A01 K27 K42 S01
e6*/e2*/e1* 48-64 195/40R16
98/14, 2001/116*
0064,0248,0270*..
Toyota Yaris (II) 51-74 185/50R16 A12 A14 A21
XP9, XP9F 51-74 195/45R16 T80 Flh V16 S01
e11*2001/116*0248*, 51-74 195/50R16
e11*2001/116*0249*. 51-74 205/45R16
Toyota Yaris (III) 51-82 185/50R16 A01 K6f T81 A12 A14 A21
XP13M(a), -/TMG 51-82 185/55R16 A01 K6f Flh LY2 V16
e11*2007/46*0152*..; 51-82 195/45R16 S01
e13*2007/46*1722*..; 51-82 195/50R16 A01 K6f
e6*2007/46*0344*.. 51-82 205/45R16 A01 K6f
- incl. Facelift 2017
Toyota Yaris (III) 51-82 185/50R16 A01 K6f T81 A12 A14 A21
XP13M(a), XP13N(a), - 51-82 185/55R16 A01 K6f Flh LY1 V16
/TMG 51-82 195/45R16 S01
e11*2007/46*0152*..; 51-82 205/45R16 A01 K6f
e11*2007/46*0153*..;
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris Hybrid (III) 54, 55 185/50R16 A01 K6f T81 A12 A14 A21
XP13M(a), -/TMG 54, 55 185/55R16 A01 K6f Flh LY1 V16
e11*2007/46*0152*..; 54, 55 195/45R16 S01
e13*2007/46*1722*..; 54, 55 205/45R16 A01 K6f
e6*2007/46*0344*..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52294 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55802119 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ MM6560
Hersteller MAK s.p.a.
Seite 8 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris Hybrid (III) 54, 55 185/50R16 A01 K6f T81 A12 A14 A21
XP13M(a), -/TMG 54, 55 185/55R16 A01 K6f Flh LY3 V16
e11*2007/46*0152*..; 54, 55 195/45R16 S01
e13*2007/46*1722*..; 54, 55 195/50R16 A01 K6f
e6*2007/46*0344*.. 54, 55 205/45R16 A01 K6f
- incl. Facelift 2017
Toyota Yaris TS (II) 98 185/50R16 A12 A14 A21
XP9 98 185/55R16 Flh S01
e11*2001/116*0248* 98 195/50R16
98 195/55R16
98 205/45R16
98 205/50R16 A01 K1c K2b K42 K56
Toyota Yaris Verso 55-78 195/45R16 A12 A14 A21
P2 55-78 205/45R16 S01
e6*98/14,2001/116*
0066*..
Allgemeine Hinweise
§22 52294*08
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52294 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55802119 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ MM6560
Hersteller MAK s.p.a.
Seite 9 von 15
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
§22 52294*08
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A47 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11mm einschließlich Kettenschloß
auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52294 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55802119 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ MM6560
Hersteller MAK s.p.a.
Seite 10 von 15
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B01 Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§22 52294*08
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördelkante
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52294 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55802119 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ MM6560
Hersteller MAK s.p.a.

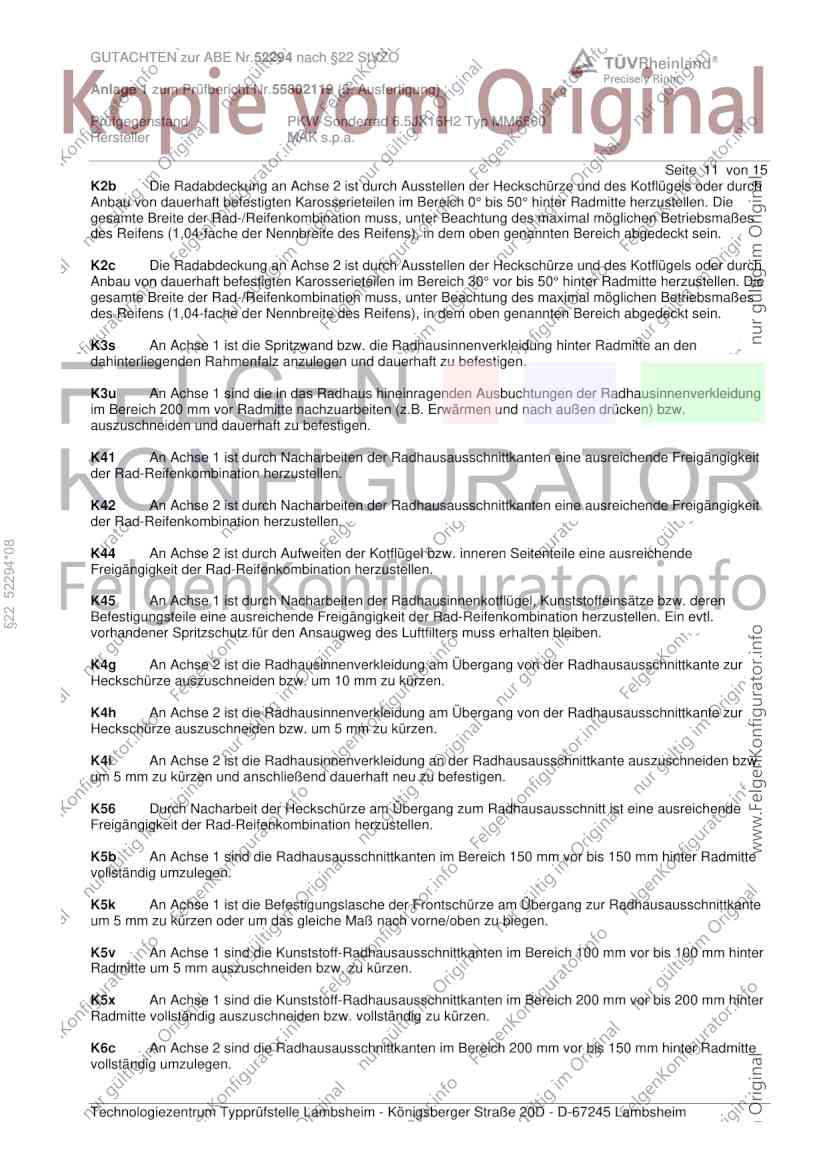

Seite 11 von 15
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach außen drücken) bzw.
auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
§22 52294*08
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52294 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55802119 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ MM6560
Hersteller MAK s.p.a.

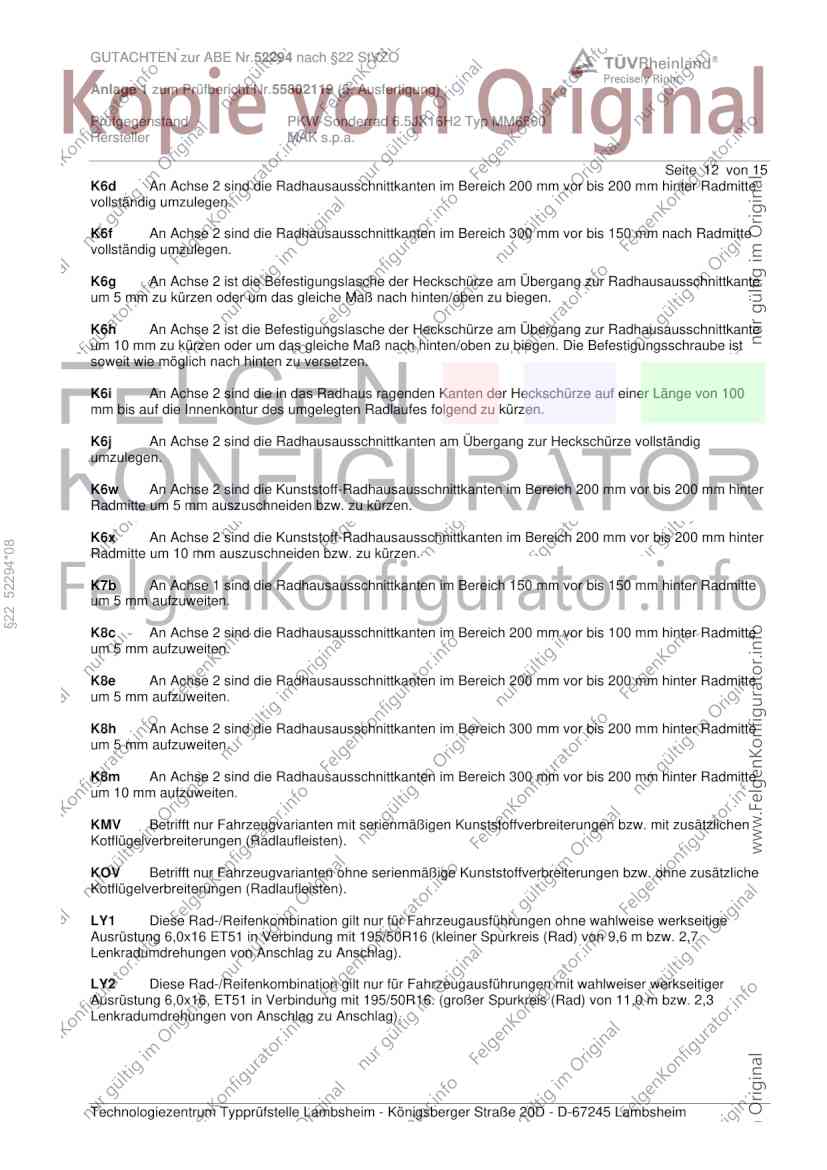

Seite 12 von 15
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§22 52294*08
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen ohne wahlweise werkseitige
Ausrüstung 6,0x16 ET51 in Verbindung mit 195/50R16 (kleiner Spurkreis (Rad) von 9,6 m bzw. 2,7
Lenkradumdrehungen von Anschlag zu Anschlag).
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52294 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55802119 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ MM6560
Hersteller MAK s.p.a.

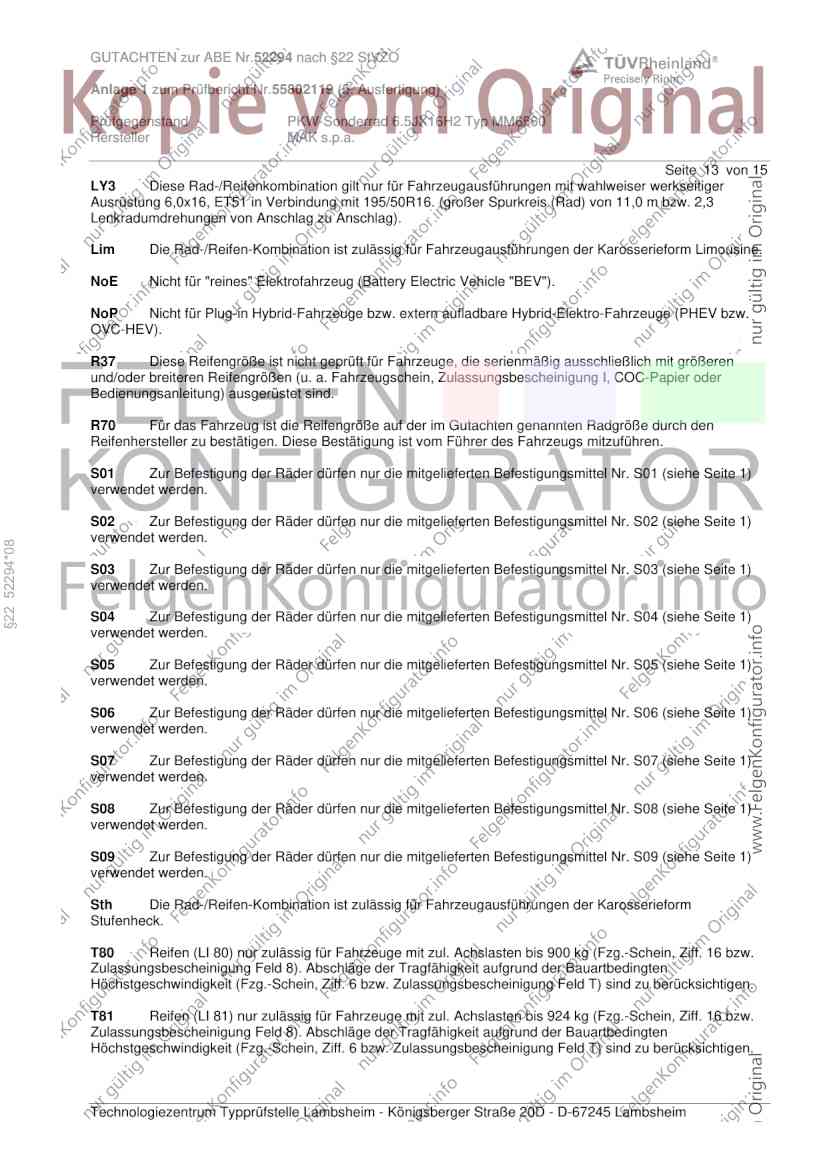

Seite 13 von 15
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
§22 52294*08
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52294 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55802119 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ MM6560
Hersteller MAK s.p.a.

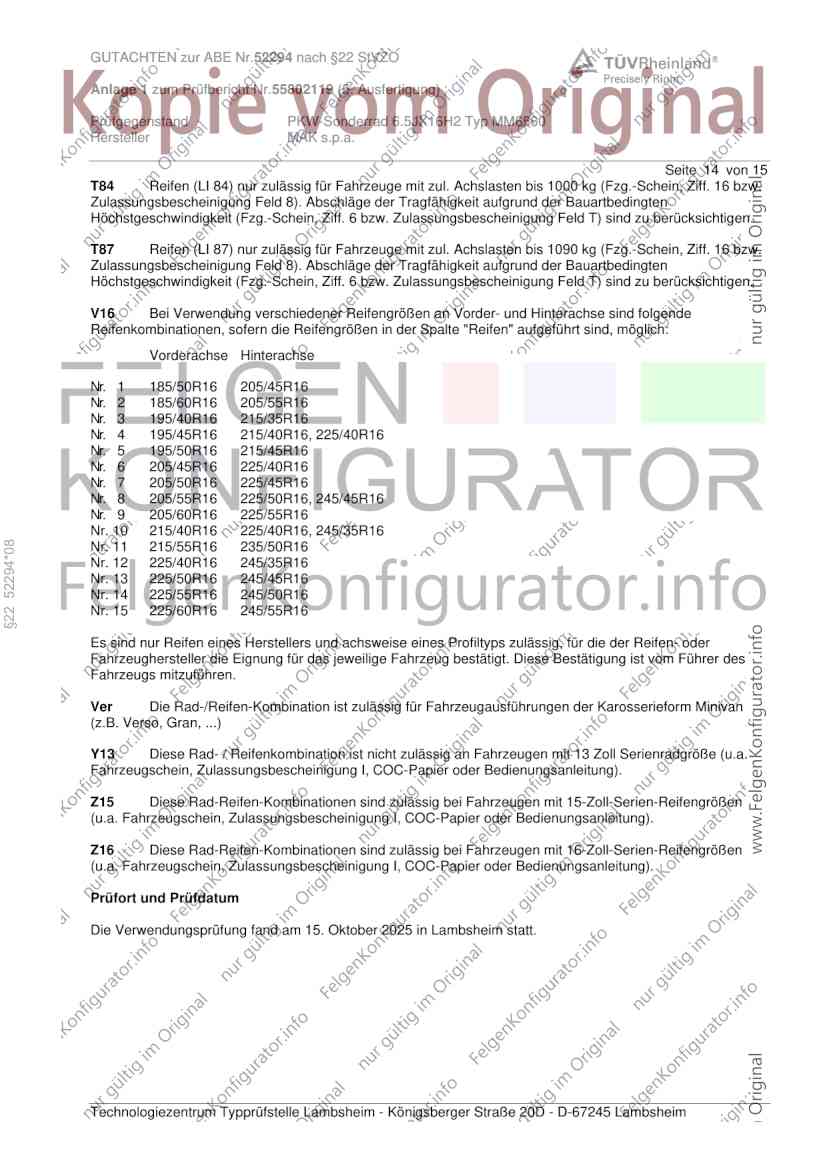

Seite 14 von 15
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 185/60R16 205/55R16
Nr. 3 195/40R16 215/35R16
Nr. 4 195/45R16 215/40R16, 225/40R16
Nr. 5 195/50R16 215/45R16
Nr. 6 205/45R16 225/40R16
Nr. 7 205/50R16 225/45R16
Nr. 8 205/55R16 225/50R16, 245/45R16
Nr. 9 205/60R16 225/55R16
Nr. 10 215/40R16 225/40R16, 245/35R16
Nr. 11 215/55R16 235/50R16
§22 52294*08
Nr. 12 225/40R16 245/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Minivan
(z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. Oktober 2025 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52294 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55802119 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5JX16H2 Typ MM6560
Hersteller MAK s.p.a.
Seite 15 von 15
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Januar 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Oktober 2025
Kocher
§22 52294*08
00457212.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 6½ J x 16 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 52294*08
special wheels for passenger cars 6½ J x 16 H2
Genehmigungsnummer: 52294*08
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
MM6560
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 52294*08
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 52294*08
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
15.10.2025
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55802119 (9. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3

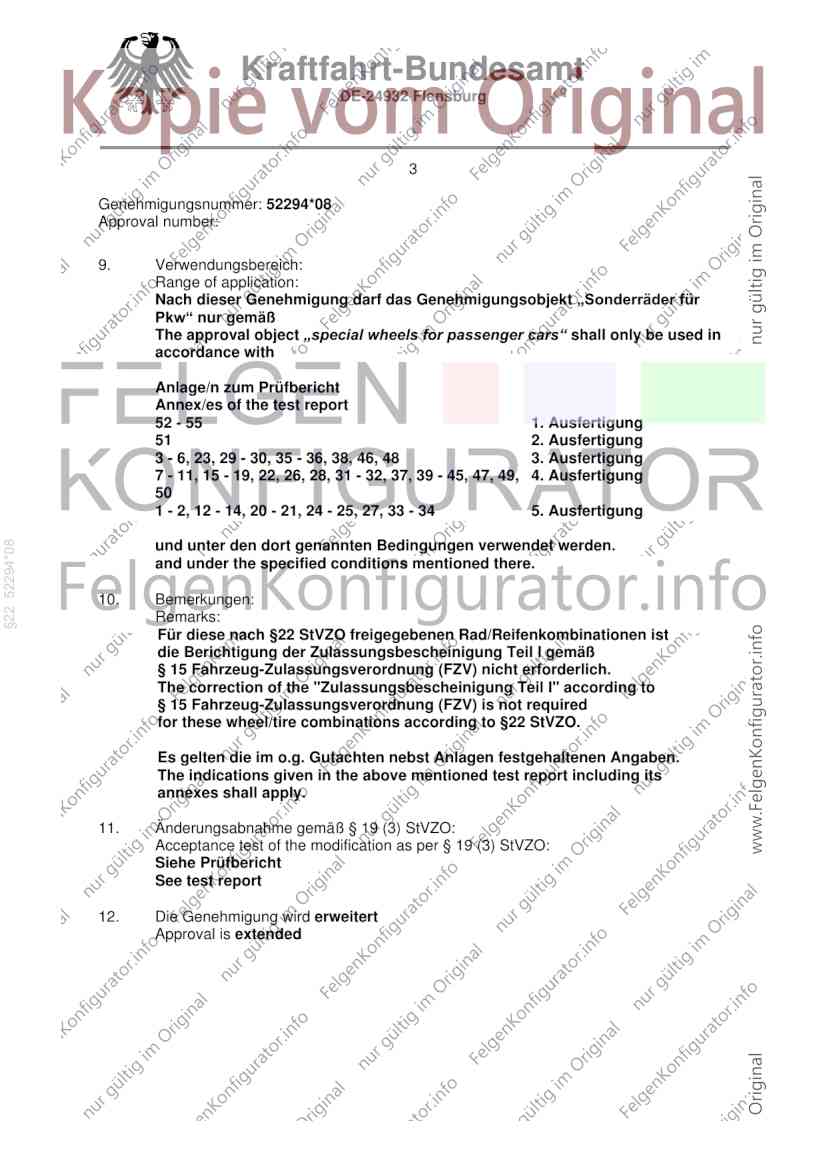

Genehmigungsnummer: 52294*08
Approval number:
9. Verwendungsbereich:
Range of application:
Nach dieser Genehmigung darf das Genehmigungsobjekt „Sonderräder für
Pkw“ nur gemäß
The approval object „special wheels for passenger cars“ shall only be used in
accordance with
Anlage/n zum Prüfbericht
Annex/es of the test report
52 - 55 1. Ausfertigung
51 2. Ausfertigung
3 - 6, 23, 29 - 30, 35 - 36, 38, 46, 48 3. Ausfertigung
7 - 11, 15 - 19, 22, 26, 28, 31 - 32, 37, 39 - 45, 47, 49, 4. Ausfertigung
50
1 - 2, 12 - 14, 20 - 21, 24 - 25, 27, 33 - 34 5. Ausfertigung
§22 52294*08
und unter den dort genannten Bedingungen verwendet werden.
and under the specified conditions mentioned there.
10. Bemerkungen:
Remarks:
Für diese nach §22 StVZO freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 15 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 15 Fahrzeug-Zulassungsverordnung (FZV) is not required
for these wheel/tire combinations according to §22 StVZO.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4

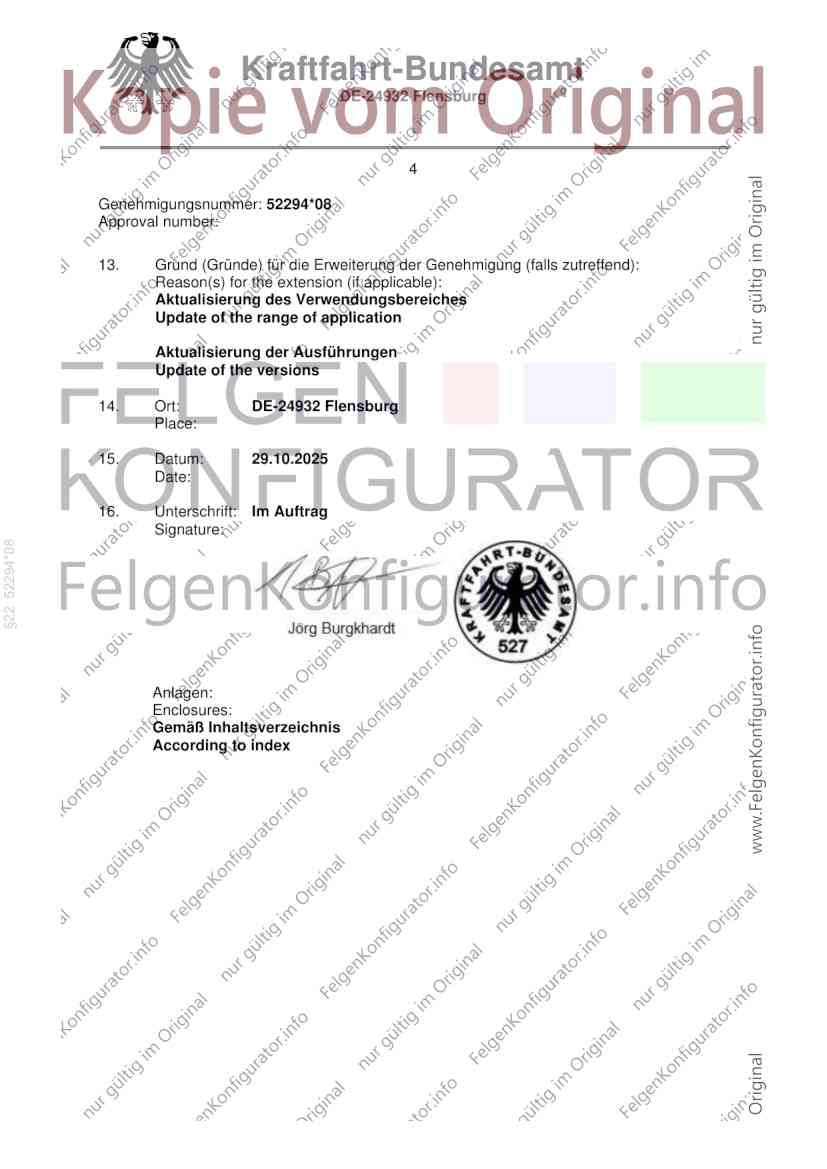

Genehmigungsnummer: 52294*08
Approval number:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
Aktualisierung der Ausführungen
Update of the versions
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 29.10.2025
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 52294*08
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg

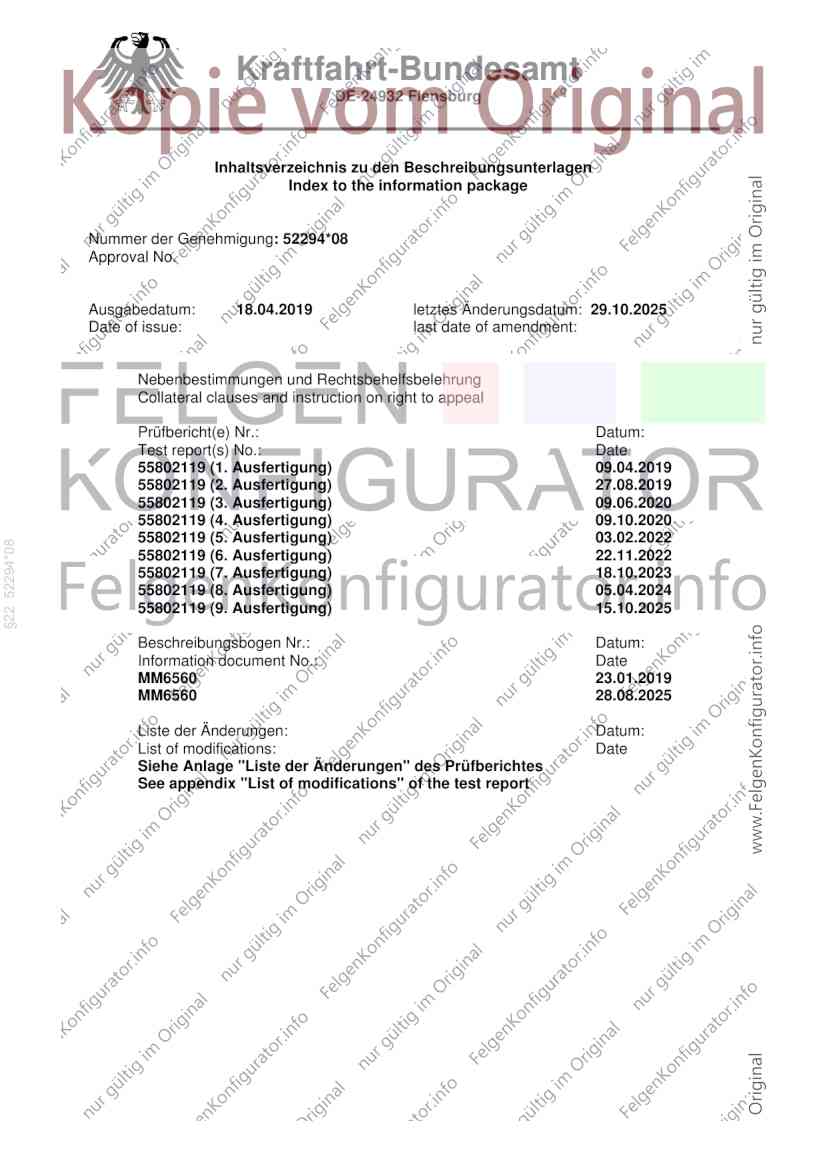

Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 52294*08
Approval No.
Ausgabedatum: 18.04.2019 letztes Änderungsdatum: 29.10.2025
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55802119 (1. Ausfertigung) 09.04.2019
55802119 (2. Ausfertigung) 27.08.2019
55802119 (3. Ausfertigung) 09.06.2020
55802119 (4. Ausfertigung) 09.10.2020
55802119 (5. Ausfertigung) 03.02.2022
§22 52294*08
55802119 (6. Ausfertigung) 22.11.2022
55802119 (7. Ausfertigung) 18.10.2023
55802119 (8. Ausfertigung) 05.04.2024
55802119 (9. Ausfertigung) 15.10.2025
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
MM6560 23.01.2019
MM6560 28.08.2025
Liste der Änderungen: Datum:
List of modifications: Date
Siehe Anlage "Liste der Änderungen" des Prüfberichtes
See appendix "List of modifications" of the test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 52294*08
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten Vor-
schrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 52294
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder bevollmächtig-
ten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
§22 52294*08
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der genehmig-
te Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann ausgesprochen wer-
den, wenn die für die Erteilung und den Bestand der Genehmigung geforderten Vorausset-
zungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen die mit der Genehmi-
gung verbundenen Pflichten - auch soweit sie sich aus den zu dieser Genehmigung zuge-
ordneten besonderen Auflagen ergeben - verstößt oder wenn sich herausstellt, dass der ge-
nehmigte Typ den Erfordernissen der Verkehrssicherheit oder des Umweltschutzes nicht
entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 52294*08
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally pros-
ecuted.
§22 52294*08
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the as-
signed conditions to this approval, or if it is determined that the approved type does not com-
ply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get unhin-
dered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
