Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7,5 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 52297
special wheels for passenger cars 7,5 J x 17 H2
Genehmigungsnummer: 52297 Erweiterung: --
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
MM7570
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 52297 Erweiterung: --
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 52297
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
14.02.2019
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55800319 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 52297 Erweiterung: --
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 26 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 52297
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 52297 Erweiterung: --
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 26.02.2019
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 52297
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index

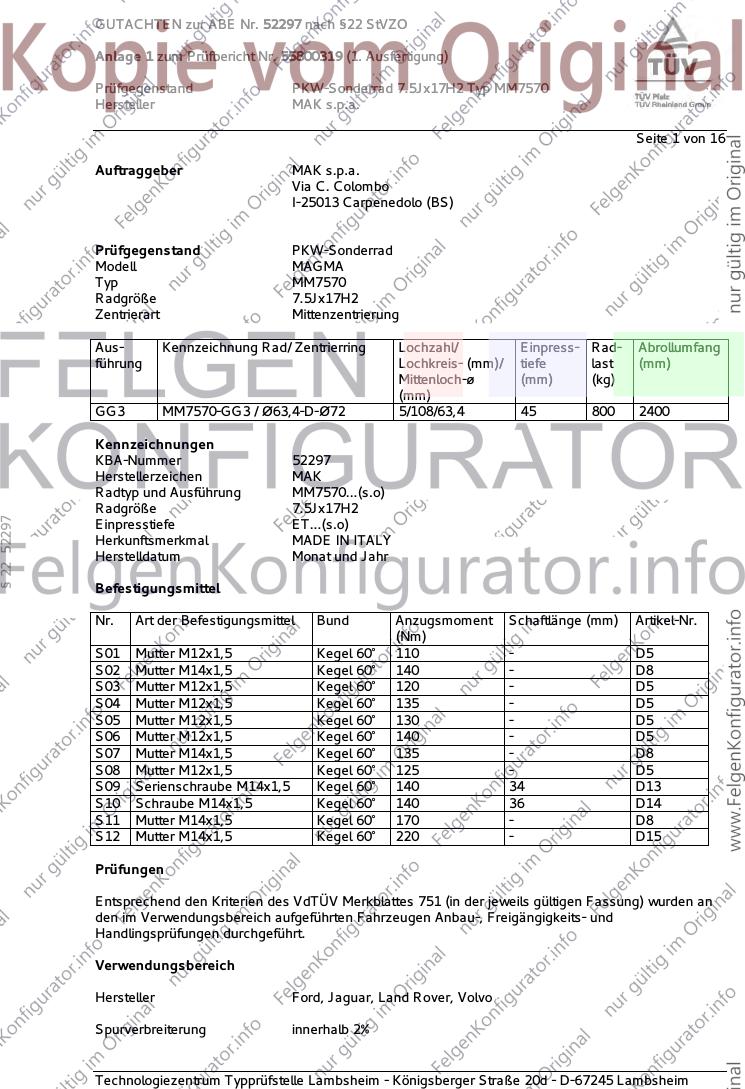

GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 1 von 16
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
Prüfgegenstand PKW-Sonderrad
Modell MAGMA
Typ MM7570
Radgröße 7.5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
GG3 MM7570-GG3 / Ø63,4-D-Ø72 5/108/63,4 45 800 2400
Kennzeichnungen
KBA-Nummer 52297
Herstellerzeichen MAK
Radtyp und Ausführung MM7570...(s.o)
Radgröße 7.5Jx17H2
§ 22 52297
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge (mm) Artikel-Nr.
(Nm)
S01 Mutter M12x1,5 Kegel 60° 110 - D5
S02 Mutter M14x1,5 Kegel 60° 140 - D8
S03 Mutter M12x1,5 Kegel 60° 120 - D5
S04 Mutter M12x1,5 Kegel 60° 135 - D5
S05 Mutter M12x1,5 Kegel 60° 130 - D5
S06 Mutter M12x1,5 Kegel 60° 140 - D5
S07 Mutter M14x1,5 Kegel 60° 135 - D8
S08 Mutter M12x1,5 Kegel 60° 125 - D5
S09 Serienschraube M14x1,5 Kegel 60° 140 34 D13
S10 Schraube M14x1,5 Kegel 60° 140 36 D14
S11 Mutter M14x1,5 Kegel 60° 170 - D8
S12 Mutter M14x1,5 Kegel 60° 220 - D15
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Land Rover, Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 A12 A14 A19
DM2 66-107 215/45R17 B02 V17 S05
e13*2001/116*0109*. 66-107 225/45R17
Ford C-Max 63-134 205/50R17 R37 A12 A14 A19
(Compact) 63-134 215/45R17 R37 T87 T91 A58 B02 KoS
DXA 63-134 215/50R17 V17 S04
e13*2007/46*1103*.. 63-134 225/45R17
- incl. Facelift 2015 63-134 235/45R17
Ford Focus (II) 166 205/50R17 M+S A12 A14 A19
DA3, DB3 166 215/45R17 M+S B02 Car Flh
e13*2001/116* 166 225/45R17 M+S Sth V17 S05
0144,0157*.. 59-107 205/50R17
59-107 215/45R17 T87
59-107 225/45R17
Ford Focus (III) 63-134 205/50R17 A12 A14 A19
DYB 63-134 215/45R17 T87 T91 A58 Car Flh
e13*2007/46*1138*.. Lim V17 S05
§ 22 52297
63-134 215/50R17
- incl. Facelift 2014 63-134 225/45R17
63-134 235/45R17
Ford Focus (IV) 110-134 205/50R17 A94 A14 A19 A58
DEH 110-134 205/55R17 A94 F24 Flh KOV
e13*2007/46*1911*.. 110-134 215/50R17 A01 A12 K2b V17 S04
110-134 225/50R17 A01 A12 K2b
110-134 235/45R17 A01 A12 K2b
110-134 245/45R17 A01 A12 K1a K2b
Ford Focus (IV) 63-92 205/50R17 A94 A14 A19 A58
DEH 63-92 205/55R17 A94 F23 Flh KOV
e13*2007/46*1911*.. 63-92 215/50R17 A01 A12 K2b V17 S04
63-92 225/50R17 A01 A12 K2b
63-92 235/45R17 A01 A12 K2b
63-92 245/45R17 A01 A12 K1a K2b
Ford Focus Cabrio (II) 74-107 205/50R17 A12 A14 A19
DB3 74-107 215/45R17 T87 T88 T91 B02 Cbo V17
e13*2001/116*0157*. 74-107 225/45R17 S05
Ford Focus RS (II) 224 205/50R17 A91 M+S R09 A14 A19 A58
DA3, DA3-RS 224, 257 215/50R17 A12 M+S B02 Flh S05
e13*2001/116*0144*. 224, 257 225/45R17 A12 M+S
e13*2001/116*1010*. 224, 257 235/45R17 A12 M+S
Ford Focus ST (III) 136, 184 215/50R17 A12 A14 A19
DYB 136, 184 225/45R17 A58 Car Flh
e13*2007/46*1138*.. 136, 184 235/45R17 V17 S05
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus Turnier 63-134 205/50R17 A94 A14 A19 A58
(IV) 63-134 205/55R17 A94 Car F24 KOV
DEH 63-134 215/50R17 A01 A12 K2b V17 S04
e13*2007/46*1911*.. 63-134 225/50R17 A01 A12 K2b
63-134 235/45R17 A01 A12 K2b
63-134 245/45R17 A01 A12 K1a K2b
Ford Galaxy (II) 74-149 215/55R17 T94 T98 A12 A14 A19
WA6 74-149 225/50R17 T94 T98 A58 B02 S11
e13*2001/116* 74-149 235/45R17 T94 T97
0185*00-23 74-149 235/50R17
Ford Galaxy (III) 88-177 235/55R17 A12 A14 A19
WA6 88-177 245/50R17 A57 V00 V17
e13*2001/116* 88-177 245/55R17 S12
0185*24-.. 88-177 255/50R17 A01 K1a K3h K5d
- ab MJ 2016 (MK3)
Ford Grand C-Max 70-134 205/50R17 R37 T93 A12 A14 A19
DXA 70-134 215/50R17 A01 G40 T95 A58 B02 KmS
e13*2007/46*1103*.. 70-134 215/50R17 R69 T95 V17 S04
- incl. Facelift 2015 70-134 225/45R17 T94
§ 22 52297
70-134 235/45R17 A01 G40 T93 T94
70-134 235/45R17 R69 T93 T94
Ford Kuga (I) 100-147 215/60R17 A13 R37 A14 A19 A57
DM2 100-147 225/55R17 A13 R37 B02 S05
e13*2001/116* 100-147 235/55R17 A33
0109*19-31 100-147 245/50R17 A01 A12 K1a
100-147 245/55R17 A01 A12 K1a
100-147 255/50R17 A01 A12 K1a K2b
Ford Kuga (II) 85-134 215/60R17 A13 R37 A14 A19 A57
DM2 85-134 225/55R17 A13 R37 S04
e13*2001/116* 85-134 225/60R17 A33 R37
0109*31-.. 85-178 235/50R17 A33
- ab Modell 2013 85-178 235/55R17 A33
- incl. Facelift 2016 85-178 245/50R17 A01 A12 K1a K1b K2b
85-178 245/55R17 A01 A12 K1a K1b K2b
85-178 255/50R17 A01 A12 K1c K2b
Ford Mondeo (III) 166 205/50R17 M+S T89 T93 A12 A14 A19
B4Y, B5Y 166 225/45R17 A01 K1a K2b M+S A58 B02 B03
e1*98/14* 66-150 205/50R17 T89 T93 Flh Sth V17
0154,0155*.. 66-150 215/45R17 T87 T88 T91 S01
66-150 225/45R17 A01 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo (IV) 74-176 215/45R17 A33 T87 T91 X98 A14 A19 A58
BA7 74-176 215/45R17 A01 A33 G98 T87 T91 B02 Flh Lim
e13*2001/116* 74-176 215/50R17 A01 A12 G40 V17 S06
0249*00-25 74-176 215/50R17 A12 R69
- incl. Facelift 2010 74-176 225/45R17 A12 T91 T94 X98
74-176 225/45R17 A01 A12 G98 T91 T94
74-176 235/45R17 A01 A12 G40
74-176 235/45R17 A12 R69
74-92 205/50R17 A12 R37 T89 T93 X98
74-92 205/50R17 A01 A12 G98 R37 T89 T93
Ford Mondeo (V) 85-177 215/50R17 A12 A14 A19
BA7 85-177 215/55R17 A57 Flh Lim
e13*2001/116* 85-177 225/50R17 V00 V17 S04
0249*26-.. 85-177 235/50R17 A01 K2b K6g
- ab MJ 2015 (MK5) 85-177 245/45R17
Ford Mondeo Turnier 166 205/50R17 M+S T89 T93 A12 A14 A19
(III) 166 225/45R17 A01 K1a M+S T90 T91 A58 B02 B03
BWY 66-150 205/50R17 T89 T93 Car V17 S01
e1*98/14*0156*.. 66-150 215/45R17 T87 T88 T91
§ 22 52297
66-150 225/45R17 A01 K1a T90 T91
66-150 235/40R17 A01 K1a K2b R70 T90 T94
Ford Mondeo Turnier 74-176 215/45R17 A33 T91 X98 A14 A19 A58
(IV) 74-176 215/45R17 A01 A33 G98 T91 B02 Car V17
BA7 74-176 215/50R17 A01 A12 G40 S06
e13*2001/116* 74-176 215/50R17 A12 R69
0249*00-25 74-176 225/45R17 A12 T91 T94 X98
- incl. Facelift 2010 74-176 225/45R17 A01 A12 G98 T91 T94
74-176 235/45R17 A01 A12 G40
74-176 235/45R17 A12 R69
74-92 205/50R17 A12 R37 T89 T93 X98
74-92 205/50R17 A01 A12 G98 R37 T89 T93
Ford Mondeo Turnier 85-177 215/50R17 A12 A14 A19
(V) 85-177 215/55R17 A57 Car V00
BA7 85-177 225/50R17 V17 S04
e13*2001/116* 85-177 235/50R17 A01 K2b K6g
0249*26-.. 85-177 245/45R17
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 215/55R17 T94 T98 A12 A14 A19
WA6 74-176 225/50R17 T94 T98 A58 B02 S11
e13*2001/116* 74-176 235/45R17 T94 T97
0185*00-23 74-176 235/50R17
Ford S-Max (II) 88-177 235/55R17 A12 A14 A19
WA6 88-177 245/50R17 A57 V00 V17
e13*2001/116* 88-177 245/55R17 S12
0185*24-.. 88-177 255/50R17 A01 K1a K2b K3h K5d
- ab MJ 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

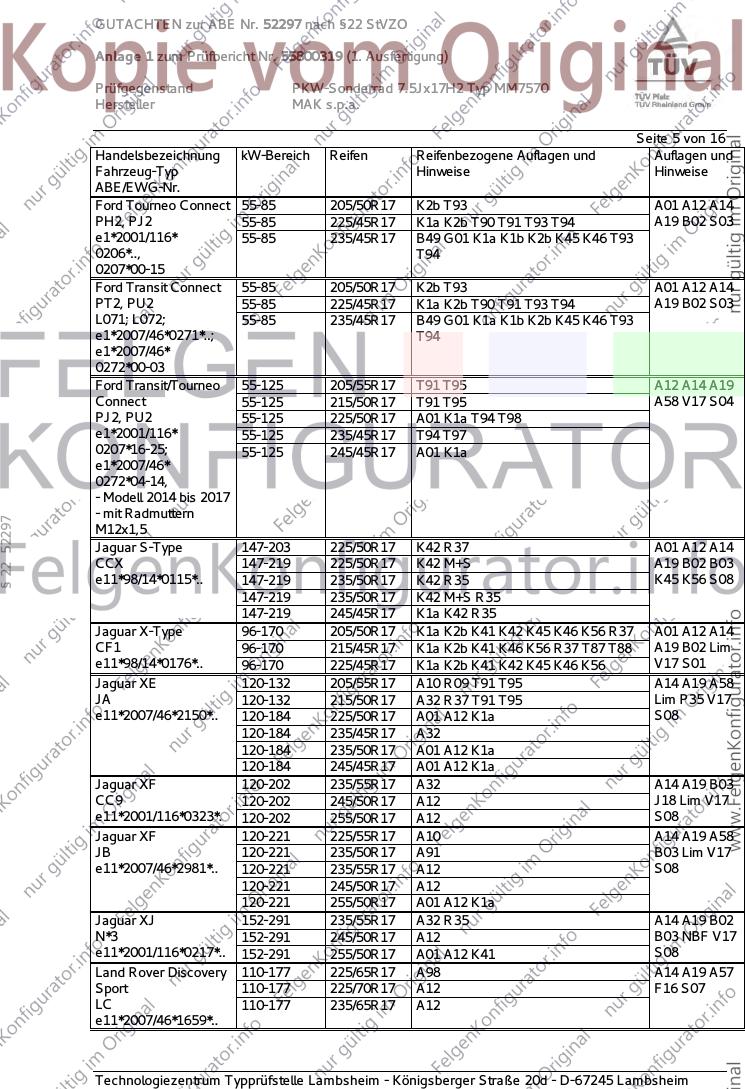

Ford Tourneo Connect 55-85 205/50R17 K2b T93 A01 A12 A14
PH2, PJ2 55-85 225/45R17 K1a K2b T90 T91 T93 T94 A19 B02 S03
e1*2001/116* 55-85 235/45R17 B49 G01 K1a K1b K2b K45 K46 T93
0206*.., T94
0207*00-15
Ford Transit Connect 55-85 205/50R17 K2b T93 A01 A12 A14
PT2, PU2 55-85 225/45R17 K1a K2b T90 T91 T93 T94 A19 B02 S03
L071; L072; 55-85 235/45R17 B49 G01 K1a K1b K2b K45 K46 T93
e1*2007/46*0271*..; T94
e1*2007/46*
0272*00-03
Ford Transit/Tourneo 55-125 205/55R17 T91 T95 A12 A14 A19
Connect 55-125 215/50R17 T91 T95 A58 V17 S04
PJ2, PU2 55-125 225/50R17 A01 K1a T94 T98
e1*2001/116* 55-125 235/45R17 T94 T97
0207*16-25; 55-125 245/45R17 A01 K1a
e1*2007/46*
0272*04-14,
- Modell 2014 bis 2017
- mit Radmuttern
§ 22 52297
M12x1,5
Jaguar S-Type 147-203 225/50R17 K42 R37 A01 A12 A14
CCX 147-219 225/50R17 K42 M+S A19 B02 B03
e11*98/14*0115*.. 147-219 235/50R17 K42 R35 K45 K56 S08
147-219 235/50R17 K42 M+S R35
147-219 245/45R17 K1a K42 R35
Jaguar X-Type 96-170 205/50R17 K1a K2b K41 K42 K45 K46 K56 R37 A01 A12 A14
CF1 96-170 215/45R17 K1a K2b K41 K46 K56 R37 T87 T88 A19 B02 Lim
e11*98/14*0176*.. 96-170 225/45R17 K1a K2b K41 K42 K45 K46 K56 V17 S01
Jaguar XE 120-132 205/55R17 A10 R09 T91 T95 A14 A19 A58
JA 120-132 215/50R17 A32 R37 T91 T95 Lim P35 V17
e11*2007/46*2150*.. 120-184 225/50R17 A01 A12 K1a S08
120-184 235/45R17 A32
120-184 235/50R17 A01 A12 K1a
120-184 245/45R17 A01 A12 K1a
Jaguar XF 120-202 235/55R17 A32 A14 A19 B03
CC9 120-202 245/50R17 A12 J18 Lim V17
e11*2001/116*0323*. 120-202 255/50R17 A12 S08
Jaguar XF 120-221 225/55R17 A10 A14 A19 A58
JB 120-221 235/50R17 A91 B03 Lim V17
e11*2007/46*2981*.. 120-221 235/55R17 A12 S08
120-221 245/50R17 A12
120-221 255/50R17 A01 A12 K1a
Jaguar XJ 152-291 235/55R17 A32 R35 A14 A19 B02
N*3 152-291 245/50R17 A12 B03 NBF V17
e11*2001/116*0217*.. 152-291 255/50R17 A01 A12 K41 S08
Land Rover Discovery 110-177 225/65R17 A98 A14 A19 A57
Sport 110-177 225/70R17 A12 F16 S07
LC 110-177 235/65R17 A12
e11*2007/46*1659*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover 110-118 225/65R17 A44 R37 A14 A19 S02
Freelander 2 110-171 235/65R17 A63
LF 110-171 255/60R17 A01 A12 K1a K2b
e11*2001/116*0300*. 110-171 275/55R17 A01 A12 K1c K2b
Land Rover Range- 110-177 225/65R17 A63 A14 A19 A57
Rover Evoque 110-177 235/60R17 A12 Cbo Cpe Y85
LV, LV-A 110-177 235/65R17 A12 S02
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C30 73-169 205/50R17 A12 A14 A19
M, M-2D 73-169 215/45R17 A58 B02 Com
e4*2001/116*0076*.., 73-169 225/45R17 A01 K42 V17 S01
e1*2001/116*0427*..
Volvo C70 100-169 215/50R17 A12 A14 A19 B02
M 100-169 225/45R17 A33 Cbo V17 S01
e4*2001/116*0076 100-169 235/45R17 A12
*08-..
Volvo S40, V50 73-169 205/50R17 K42 K46 A01 A12 A14
M 73-169 215/45R17 K42 K46 T87 T88 A19 B02 Car
§ 22 52297
e4*2001/116*0076*.. 73-169 225/45R17 K1b K2b K42 K46 Lim V00 V17
S01
Volvo S60, V60 84-180 205/50R17 A90 R37 R59 A14 A19 A57
F, F-N2D 84-180 205/55R17 A90 R37 R59 Car Lim Npf
e9*2007/46*0023*..; 84-242 215/50R17 A12 T91 T95 V00 V17 S09
e13*2007/46*1157*.. 84-242 225/45R17 A90 T90 T91 T94
84-242 235/45R17 A12
Volvo S60CC, V60CC 110-187 215/60R17 A12 A14 A19
F 110-187 225/55R17 A57 Car KMV
e9*2007/46*0023*.. 110-187 235/50R17 Lim S09
110-187 235/55R17
110-187 245/50R17 A01 K1a K1b K5w
Volvo S80 80-180 205/55R17 A33 R37 T91 A14 A19 S09
A, A-2D 80-180 215/50R17 A12 R37 T90 T91
e9*2001/116*0057*.., 80-232 225/50R17 A12
e1*2001/116*0504*.. 80-232 235/45R17 A12
Volvo V40 84 - 187 205/50R17 A12 A14 A19 A58
M, M-N2E 84 - 187 215/45R17 A90 T87 T91 Flh V17 X4V
e4*2001/116* 84 - 187 225/45R17 A12 S05
0076*27-..; 84 - 187 235/45R17 A12
e13*2007/46*1337*..
Volvo V40 CC 84-187 205/55R17 A13 A14 A19 A57
M, M-N2E 84-187 215/50R17 A33 Flh V00 V17
e4*2001/116* 84-187 215/55R17 A90 S05
0076*29..; 84-187 225/50R17 A90
e13*2007/46*1337*.. 84-187 235/45R17 A90
- Cross Country 84-187 245/45R17 A01 A12 K1a K1b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

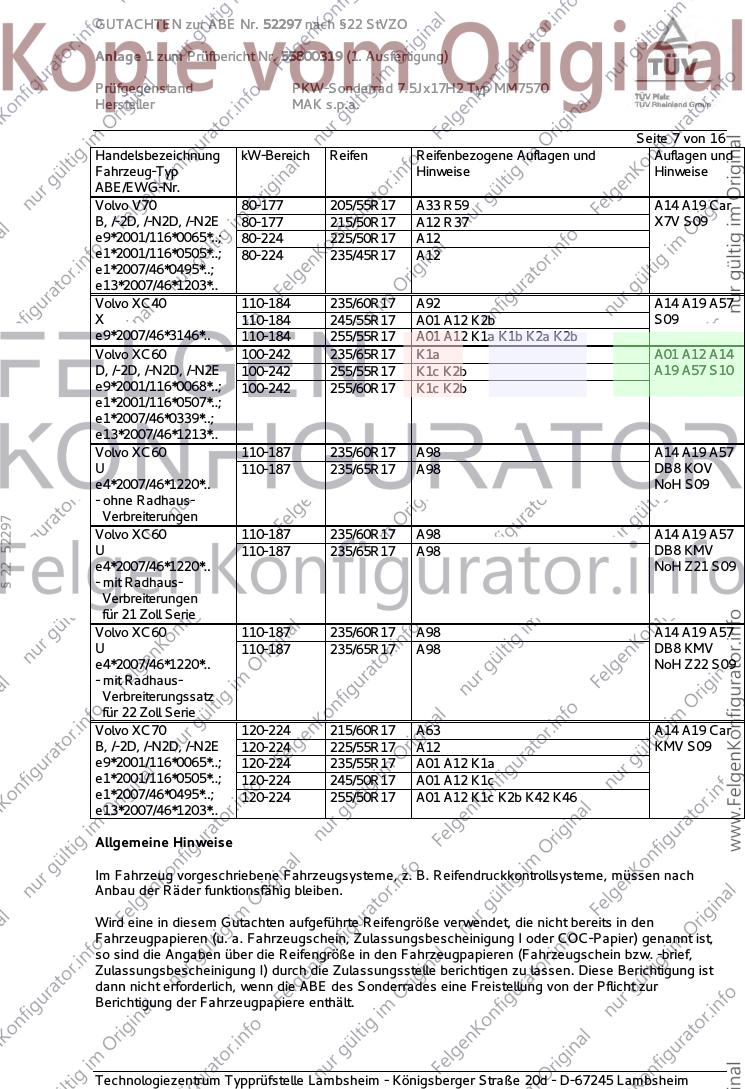

Volvo V70 80-177 205/55R17 A33 R59 A14 A19 Car
B, /-2D, /-N2D, /-N2E 80-177 215/50R17 A12 R37 X7V S09
e9*2001/116*0065*..; 80-224 225/50R17 A12
e1*2001/116*0505*..; 80-224 235/45R17 A12
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC40 110-184 235/60R17 A92 A14 A19 A57
X 110-184 245/55R17 A01 A12 K2b S09
e9*2007/46*3146*.. 110-184 255/55R17 A01 A12 K1a K1b K2a K2b
Volvo XC60 100-242 235/65R17 K1a A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 255/55R17 K1c K2b A19 A57 S10
e9*2001/116*0068*..; 100-242 255/60R17 K1c K2b
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-187 235/60R17 A98 A14 A19 A57
U 110-187 235/65R17 A98 DB8 KOV
e4*2007/46*1220*.. NoH S09
- ohne Radhaus-
Verbreiterungen
§ 22 52297
Volvo XC60 110-187 235/60R17 A98 A14 A19 A57
U 110-187 235/65R17 A98 DB8 KMV
e4*2007/46*1220*.. NoH Z21 S09
- mit Radhaus-
Verbreiterungen
für 21 Zoll Serie
Volvo XC60 110-187 235/60R17 A98 A14 A19 A57
U 110-187 235/65R17 A98 DB8 KMV
e4*2007/46*1220*.. NoH Z22 S09
- mit Radhaus-
Verbreiterungssatz
für 22 Zoll Serie
Volvo XC70 120-224 215/60R17 A63 A14 A19 Car
B, /-2D, /-N2D, /-N2E 120-224 225/55R17 A12 KMV S09
e9*2001/116*0065*..; 120-224 235/55R17 A01 A12 K1a
e1*2001/116*0505*..; 120-224 245/50R17 A01 A12 K1c
e1*2007/46*0495*..; 120-224 255/50R17 A01 A12 K1c K2b K42 K46
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 8 von 16
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
§ 22 52297
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 9 von 16

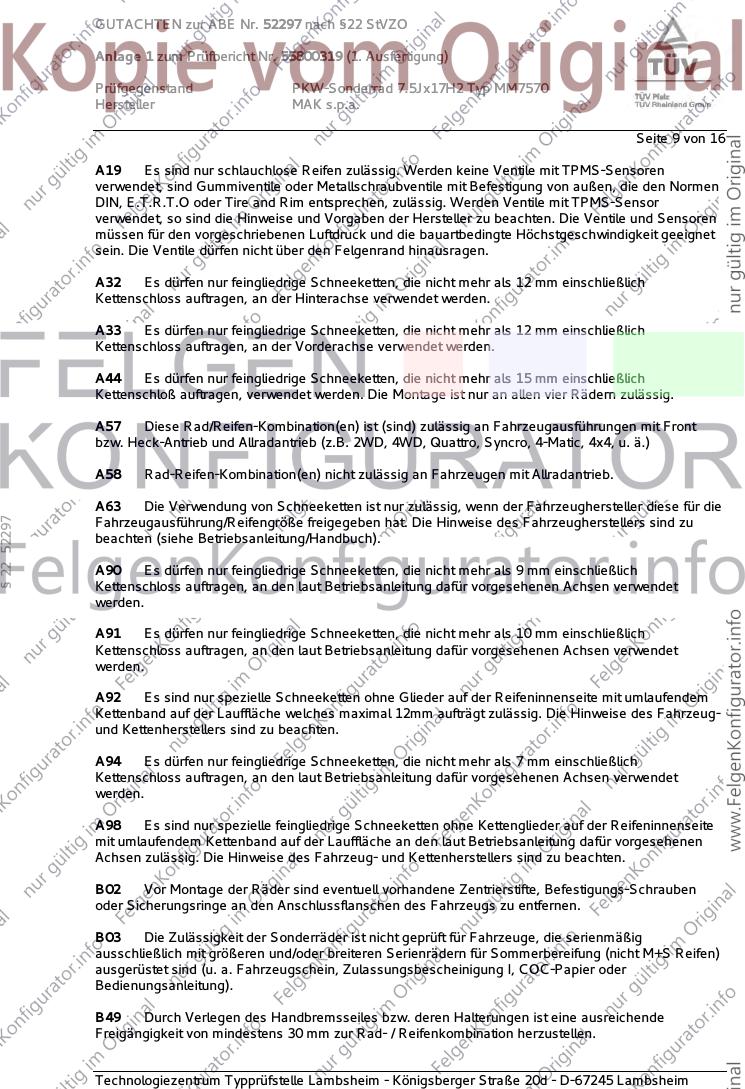

A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A44 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, verwendet werden. Die Montage ist nur an allen vier Rädern zulässig.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
§ 22 52297
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A92 Es sind nur spezielle Schneeketten ohne Glieder auf der Reifeninnenseite mit umlaufendem
Kettenband auf der Lauffläche welches maximal 12mm aufträgt zulässig. Die Hinweise des Fahrzeug-
und Kettenherstellers sind zu beachten.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.

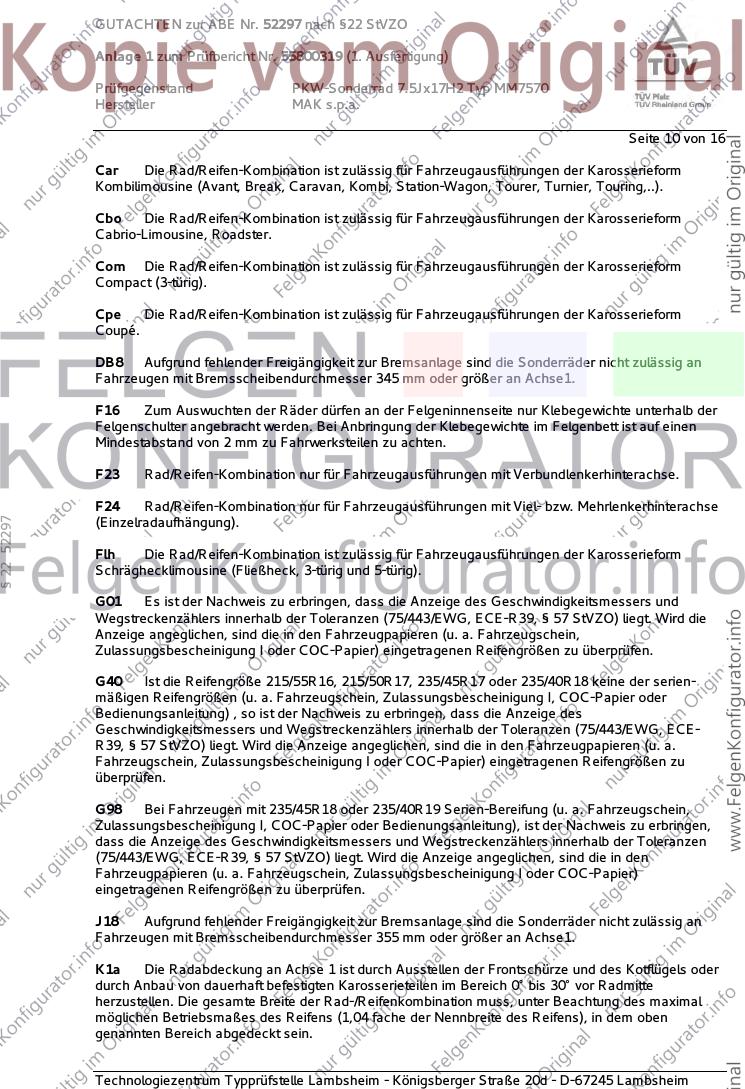

Seite 10 von 16
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Compact (3-türig).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
§ 22 52297
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
J18 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 355 mm oder größer an Achse1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 11 von 16
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
§ 22 52297
genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung 300 bis 350 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.

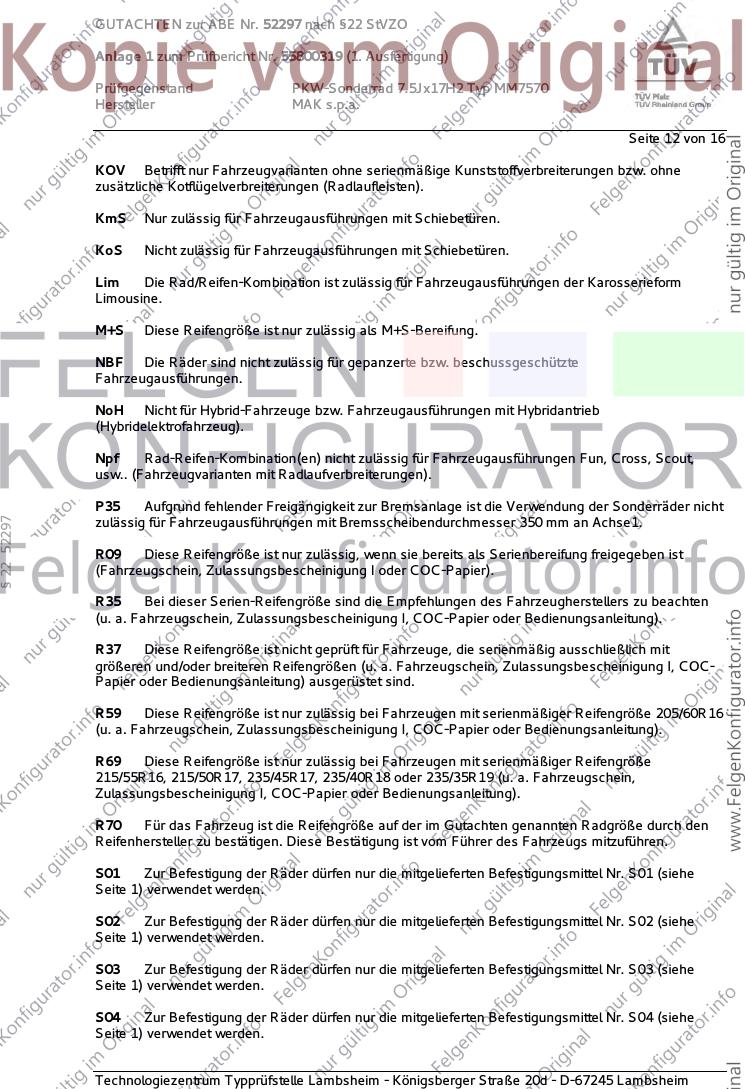

Seite 12 von 16
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
§ 22 52297
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 13 von 16
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
§ 22 52297
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 14 von 16
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 52297
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.

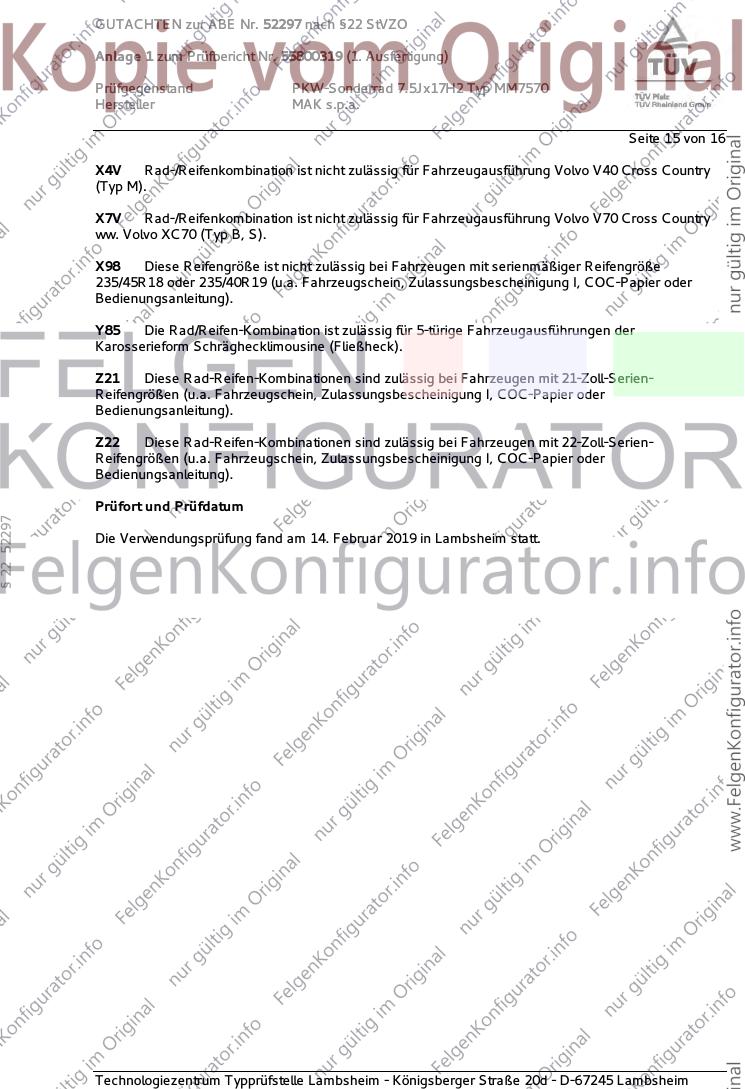

Seite 15 von 16
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z21 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 21-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z22 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 22-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
§ 22 52297
Die Verwendungsprüfung fand am 14. Februar 2019 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 16 von 16
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum November 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. Februar 2019
§ 22 52297
Schmidt 00312915.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
