Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7,5 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 52297
special wheels for passenger cars 7,5 J x 17 H2
Genehmigungsnummer: 52297 Erweiterung: --
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
MM7570
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 52297 Erweiterung: --
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 52297
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
14.02.2019
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55800319 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 52297 Erweiterung: --
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 26 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 52297
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 52297 Erweiterung: --
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 26.02.2019
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 52297
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 1 von 15
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
Prüfgegenstand PKW-Sonderrad
Modell MAGMA
Typ MM7570
Radgröße 7.5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
F4 MM7570-F4 / Ø67,1-O-Ø76 5/114,3/67,1 48 800 2400
Kennzeichnungen
KBA-Nummer 52297
Herstellerzeichen MAK
Radtyp und Ausführung MM7570...(s.o)
Radgröße 7.5Jx17H2
§ 22 52297
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - O14
S02 Mutter M12x1,5 Kegel 60° 110 - O4
S03 Mutter M12x1,5 Kegel 60° 110 - O10
S04 Mutter M12x1,5 Kegel 60° 130 - O10
S05 Mutter M12x1,5 Kegel 60° 125 - O14
S06 Mutter M12x1,5 Kegel 60° 125 - O10
S07 Mutter M12x1,5 Kegel 60° 140 - O10
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Hyundai
Kia
Mazda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Ioniq Elektro 25 (88) 205/45R17 A39 T88 A14 A19 A58
AE 25 (88) 205/50R17 A12 Flh S06
e4*2007/46*1157*.. 25 (88) 215/45R17 A12
(28 kWh-Batterie) 25 (88) 225/45R17 A12
Hyundai Ioniq Hybrid 77 205/45R17 A39 T88 A14 A19 A58
AE 77 205/50R17 A12 Flh NoE S06
e4*2007/46*1157*.. 77 215/45R17 A12
77 225/45R17 A12
Hyundai Ioniq Plug-in 77 205/45R17 A39 T88 A14 A19 A58
Hybrid 77 205/50R17 A12 Flh NoE S06
AE 77 215/45R17 A12
e4*2007/46*1157*.. 77 225/45R17 A12
Hyundai Kona 85-100 205/55R17 A94 R37 A14 A19 A58
OS 85-130 215/50R17 A94 F23 NoE S06
e4*2007/46*1259*.. 85-130 215/55R17 A12
- Frontantrieb 85-130 225/50R17 A12
§ 22 52297
85-130 235/45R17 A12
Hyundai Kona 4WD 100 205/55R17 A94 R37 A14 A19 A56
OS 100, 130 215/50R17 A94 F24 NoE S06
e4*2007/46*1259*.. 100, 130 215/55R17 A12
100, 130 225/50R17 A12
100, 130 235/45R17 A12
Hyundai Kona electric 26, 28 215/50R17 A94 A14 A19 A58
OS 26, 28 215/55R17 A12 F24 S06
e4*2007/46*1259*01-.. 26, 28 225/50R17 A01 A12 K2b
Hyundai Nexo 32 (120) 225/55R17 A12 A14 A19
FE 32 (120) 225/60R17 A58 S06
e9*2007/46*6592*..
Hyundai Santa Fe (III) 110-147 235/60R17 A31 A14 A19 A57
DM 110-147 235/65R17 A31 S05
e11*2007/46*0633*..
- incl. Facelift 2016
Hyundai Santa Fe (IV) 110-147 235/60R17 A91 A14 A19 A57
TM 110-147 235/65R17 A91 AuT Z17 S06
e4*2007/46*1318*..
Hyundai Tucson 114-136 215/60R17 A31 R37 A14 A19 A57
TL 114-136 215/65R17 A12 R37 S06
e11*2007/46*2711*.. 114-136 225/55R17 A01 A12 K1a K2b
- incl. Facelift 2018 114-136 225/60R17 A01 A12 K1a K2b
114-136 235/55R17 A01 A12 K1a K2b
114-136 235/60R17 A01 A12 K1a K2b
Hyundai Tucson 85-136 215/60R17 A31 R37 A14 A19 A57
TLE, TLE-HME 85-136 215/65R17 A12 R37 S06
e11*2007/46*2724*..; 85-136 225/55R17 A01 A12 K1a K2b
e13*2007/46*1612*.. 85-136 225/60R17 A01 A12 K1a K2b
- incl. Facelift 2018 85-136 235/55R17 A01 A12 K1a K2b
85-136 235/60R17 A01 A12 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Veloster 97,103,137 215/45R17 A91 A14 A19 A58
FS 97,103,137 225/45R17 A01 A12 K4t Cpe S03
e11*2007/46*
0194*00-10
Hyundai Veloster 97,103,137 215/45R17 A91 A14 A19 A58
FS 97,103,137 225/45R17 A12 Cpe S03
e11*2007/46*
0194*11-..
ab Facelift 2015
Hyundai i30 /-cw 66-105 205/50R17 A12 A14 A19
FD, FDH 66-105 215/45R17 T87 Car Flh V17
e11*2001/116*0313*. 66-105 225/45R17 S03
e11*2001/116*0343*.
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 205/50R17 A12 A14 A19
GDH, GDH-HME 66-100 215/45R17 A58 Car Cpe
e11*2007/46*0337*..; 66-100 225/45R17 Flh V17 S03
e11*2007/46*0338*..;
e13*2007/46*1604*..
- incl. Facelift 2015
§ 22 52297
Hyundai i30 /-cw 70-103 205/50R17 A12 A14 A19 A58
PDE 70-103 215/45R17 A90 Car Flh V17
e11*2007/46*3807*.. 70-103 225/45R17 A12 S06
Hyundai i30 Fastback 85-103 205/50R17 A12 R37 A14 A19 A58
PDE 85-103 215/45R17 A90 R37 V17 Y85 S06
e11*2007/46* 85-103 225/45R17 A12
3807*03-..
Hyundai ix20 57-94 205/50R17 A01 K1a K1b K2b A12 A14 A19
JC, JC-HME 57-94 215/45R17 A58 Flh V17
e4*2007/46*0207*..; 57-94 225/45R17 A01 K1a K1b K2b S03
e4*2007/46*0223*..;
e13*2007/46*1605*..
- incl. Facelift 2015
Hyundai ix35 85-135 215/60R17 A12 A14 A19
EL, ELH, LM 85-135 215/65R17 A57 S03
e11*2007/46* 85-135 225/60R17
0104*00-03;
0192*00-05;
0128*00-06
Hyundai ix35 85-135 215/60R17 A12 A14 A19
ELH, LM 85-135 215/65R17 A57 S03
e11*2007/46* 85-135 225/60R17
0128*07-..
0192*06-..
ab Facelift 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Carens 85-122 205/50R17 T93 A12 A14 A19
RP 85-122 205/55R17 A01 G80 A58 S03
e4*2007/46*0633*.. 85-122 205/55R17 Z18
85-122 215/45R17 T91 X88
85-122 215/50R17 A01 G80 K2b K8h
85-122 225/45R17
85-122 235/45R17 A01 G80 K2b K8h
Kia Ceed /-SW 73-103 205/50R17 R37 A12 A14 A19
CD 73-103 215/45R17 R37 A58 Car V17
e4*2007/46*1299*.. 73-103 225/45R17 Y85 S06
Kia Niro Hybrid 77-78 205/50R17 A12 A14 A19
DE 77-78 205/55R17 A58 V17 S06
e4*2007/46*1139*.. 77-78 215/50R17
77-78 225/45R17
77-78 235/45R17
Kia Optima 99, 104 205/55R17 A11 R37 A14 A19 A58
JF 99, 104 205/60R17 A11 R37 Lim NoH S06
e4*2007/46* 99-126 215/55R17 A31
1018*00-06 99-126 225/50R17 A01 A12 K1a
§ 22 52297
99-126 235/50R17 A01 A12 K1c K2a K2b
99-126 245/45R17 A01 A12 K1a K2b
99-126 245/50R17 A01 A12 K1c K2c
Kia Optima Hybrid 115 205/55R17 R37 A12 A14 A19
JF 115 205/60R17 R37 A58 Lim S06
e4*2007/46*1018*.. 115 215/55R17
Kia Optima Plug-In 115 215/55R17 A12 A14 A19
Hybrid A58 Car Lim
JF S06
e4*2007/46*1018*..
Kia Optima SW 99-115 205/55R17 A11 R37 A14 A19 A58
JF 99-115 205/60R17 A11 R37 Car NoH S06
e4*2007/46*1018*.. 99-133 215/55R17 A31
- incl. Facelift 2018 99-133 225/50R17 A01 A12 K1a
99-133 235/50R17 A01 A12 K1c K2a K2b
99-133 245/45R17 A01 A12 K1a K2b
99-133 245/50R17 A01 A12 K1c K2c
Kia ProCeed 88-103 225/45R17 A12 A14 A19
CD A58 Y85 S06
e4*2007/46*1299*
Kia Sorento (III) 110-145 235/60R17 A31 A14 A19 S01
XM FL 110-145 235/65R17 A31
e11*2007/46*0634*..
Kia Sorento (IV) 136-147 235/60R17 A12 A14 A19
UM 136-147 235/65R17 A57 AuT S06
e4*2007/46*0894*..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Soul 85-103 205/50R17 A12 A14 A19
AM 85-103 205/55R17 A01 G73 A58 V17 S03
e4*2001/116*0139*..; 85-103 205/55R17 Z18
e4*2007/46*0133*.. 85-103 215/50R17 A01 G73
85-103 215/50R17 Z18
85-103 225/45R17
85-103 235/45R17 A01 G73
85-103 235/45R17 Z18
Kia Soul 91-113 205/55R17 A90 A14 A19 A58
PS 91-113 215/50R17 A12 KMV V17 S06
e4*2007/46*0825*.. 91-113 215/55R17 A01 A12 G16
- mit Radhaus- 91-113 215/55R17 A12 Z17 Z18
Verbreiterungen 91-113 225/50R17 A01 A12 K6w K8e
91-113 235/45R17 A12
91-113 235/50R17 A01 A12 G16 K2b K6w K8e
91-113 245/45R17 A01 A12 K2b K6w K8e
Kia Soul 91-113 205/55R17 A90 A14 A19 A58
PS 91-113 215/50R17 A01 A12 K1a K2b KOV V17 S06
e4*2007/46*0825*.. 91-113 215/55R17 A01 A12 G16 K1a K2b
§ 22 52297
- ohne Radhaus- 91-113 225/50R17 A01 A12 K1c K2b K8e
Verbreiterungen 91-113 235/45R17 A01 A12 K1a K2b
91-113 235/50R17 A01 A12 G16 K1c K2c K8e
91-113 245/45R17 A01 A12 K1c K2c K8e
Kia Soul EV 24-27 205/55R17 A90 A14 A19 A58
PSEV 24-27 215/50R17 A01 A12 K1a K2b KOV S06
e9*2007/46*6160*..
(27 - 30 kWh-Batterie)
- ohne Radhaus-
Verbreiterungen
Kia Sportage 114-136 225/55R17 A12 A14 A19
QL 114-136 225/60R17 A57 S06
e11*2007/46*3139*..
- incl. Facelift 2018
Kia Sportage 85-136 215/60R17 A91 R37 A14 A19 A57
QLE, QLE-KMD 85-136 215/65R17 A12 R37 S06
e11*2007/46*3144*..; 85-136 225/55R17 A12
e13*2007/46*1971*.. 85-136 225/60R17 A12
- incl. Facelift 2018
Kia Venga 55-94 205/50R17 A01 K1a K1b K2b A12 A14 A19
YN, -/S, -/G 55-94 215/45R17 A58 Flh V17
e4*2007/46* 55-94 225/45R17 A01 K1a K1b K2b S03
0130*,0131*,
0261*,0262*..;
e50*2007/46*0052*..
- incl. Facelift 2015
Kia cee'd 66-106 205/50R17 A12 A14 A19
ED 66-106 215/45R17 Car Cpe Flh
e4*2001/116*0121*.; 66-106 225/45R17 V17 S03
e4*2007/46*0132*..
- pro_cee'd /-SW
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia cee'd /-SW 66-100 205/50R17 A12 A14 A19
JD 66-100 215/45R17 A58 Car V17
e4*2007/46*0496*..; 66-100 225/45R17 Y85 S03
e4*2007/46*0497*.. 66-150 205/50R17 M+S
- incl. Facelift 2015 66-150 215/45R17 M+S
66-150 225/45R17 M+S
Kia e-Niro 27-29 215/55R17 A12 A14 A19
DE 27-29 225/50R17 A58 S06
e4*2007/46*1139*..
(39-64 kWh-Batterie)
Kia pro_cee'd 66-100 205/50R17 A01 K4h A12 A14 A19
JD 66-100 215/45R17 A58 V17 Y84
e4*2007/46*0496*.. 66-100 225/45R17 A01 K4h S03
- incl. Facelift 2015 66-150 205/50R17 A01 K4h M+S
66-150 215/45R17 M+S
66-150 225/45R17 A01 K4h M+S
Mazda 3 (I) 191 205/50R17 A01 K1a K1b K46 M+S A12 A14 A19
BK 191 215/45R17 M+S B02 Flh Lim
e1*2001/116*0234*.. 62-110 205/50R17 A01 K1a K1b K46 V17 S03
§ 22 52297
62-110 215/45R17
62-110 225/45R17 A01 K42 K46 R03
Mazda 3 (II) 191 205/50R17 M+S A12 A14 A19
BL 191 215/45R17 M+S Flh Sth V17
e11*2001/116* 191 225/45R17 M+S S03
0262*00-09 77-136 205/50R17
(FIN: -JMZBL...) 77-136 215/45R17 T87 T88 T91
77-136 225/45R17
Mazda 3 (III) 74-121 205/50R17 A12 A14 A19
BL 74-121 205/55R17 A58 Flh Lim
e11*2001/116* 74-121 215/50R17 A01 K6e V17 S04
0262*10-.. 74-121 225/45R17
ab Modell 2013 74-121 225/50R17 A01 K6e
(FIN: -.MZBM...) 74-121 235/45R17 A01 K6e
- incl. Facelift 2017
(FIN: -.MZBN...)
Mazda 5 (I) 81-107 205/50R17 K1a K42 T93 A01 A12 A14
CR1 81-107 215/45R17 K42 T91 A19 B02 V17
e13*2001/116*0156*. 81-107 225/45R17 K42 R03 T90 S03
Mazda 5 (II) 85,106,110 205/50R17 K4h K6f K6g T93 A01 A12 A14
CW, CWE 85,106,110 215/45R17 K6f T91 A19 A58 S03
e1*2007/46*0433*..,
e13*2007/46*1731*00
Mazda 6 (I) 119-122 205/50R17 A01 A12 K42 M+S A14 A19 Car
GG/GY; GG1/GY1 88-108 205/50R17 A01 A12 K42 R37 Flh Lim V00
e1*98/14*0188*..; 88-122 215/45R17 A33 T87 T88 T91 V17 S02
e11*2001/116*0203*. 88-122 225/45R17 A01 A12 K42
88-122 235/40R17 A01 A12 K1c K2b K42 R70
88-191 215/45R17 A33 M+S T87 T88 T91
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 6 (II) 88-136 205/50R17 K1a R37 T89 T93 A01 A12 A14
GH 88-136 205/55R17 K1a K42 R37 A19 A58 Car
e1*2001/116* 88-136 215/50R17 K1a K1b K2b K42 Flh Lim V17
0448*00-13 88-136 215/55R17 G03 K1a K1b K2b K42 S03
88-136 225/45R17 K1a
88-136 225/50R17 K1c K2b K42
88-136 235/45R17 K1a K1b K2b K42
Mazda 6 (III) 107-141 215/55R17 A39 M+S R37 A14 A19 A57
GJ, GH 107-141 215/60R17 A90 M+S R37 Car Lim V00
e1*2007/46*1001*.. 107-143 225/55R17 A90 V17 S04
e1*2001/116* 107-143 245/50R17 A01 A12 K6e R03
0448*14-..
- ab Modell 2013
- incl. Facelift 2016 u.
2018
Mazda CX-3 77-115 215/55R17 A90 A14 A19 A57
DJ1 Flh S04
e1*2007/46*1335*..
Mazda CX-5 110-141 225/65R17 A13 A14 A19 S04
KE, GH 110-141 235/60R17 A12
§ 22 52297
e13*2007/46*1247*..; 110-141 235/65R17 A12
e1*2001/116* 110-141 255/55R17 A12
0448*14-..
Mazda CX-5 110-143 225/65R17 A12 A14 A19
KF, KFE 110-143 235/60R17 A57 S07
e13*2007/46*1803*..; 110-143 235/65R17
e13*2007/46*1832*..
Mazda CX-7 120-191 235/65R17 M+S A14 A19 A57
ER, ERE A63 S03
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda MX-5 (III) 93, 118 205/40R17 K1a A01 A12 A14
NC1, NC1E 93, 118 205/45R17 K1a A19 S03
e11*2001/116*0202*. 93, 118 215/40R17 K1c K2b
e1*2001/116*0371*.. 93, 118 215/45R17 G01 K1c K2b
Mazda RX8 141,151 225/50R17 A32 A14 A19 B03
SE 141,151 235/45R17 A32 S03
e11*2001/116*0199*. 141-170 225/50R17 A32 M+S
141-170 235/45R17 A32 M+S
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 8 von 15
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
§ 22 52297
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 9 von 15
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
§ 22 52297
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 10 von 15
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
§ 22 52297
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 11 von 15
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
§ 22 52297
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres
auszuschneiden.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 12 von 15
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
§ 22 52297
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.

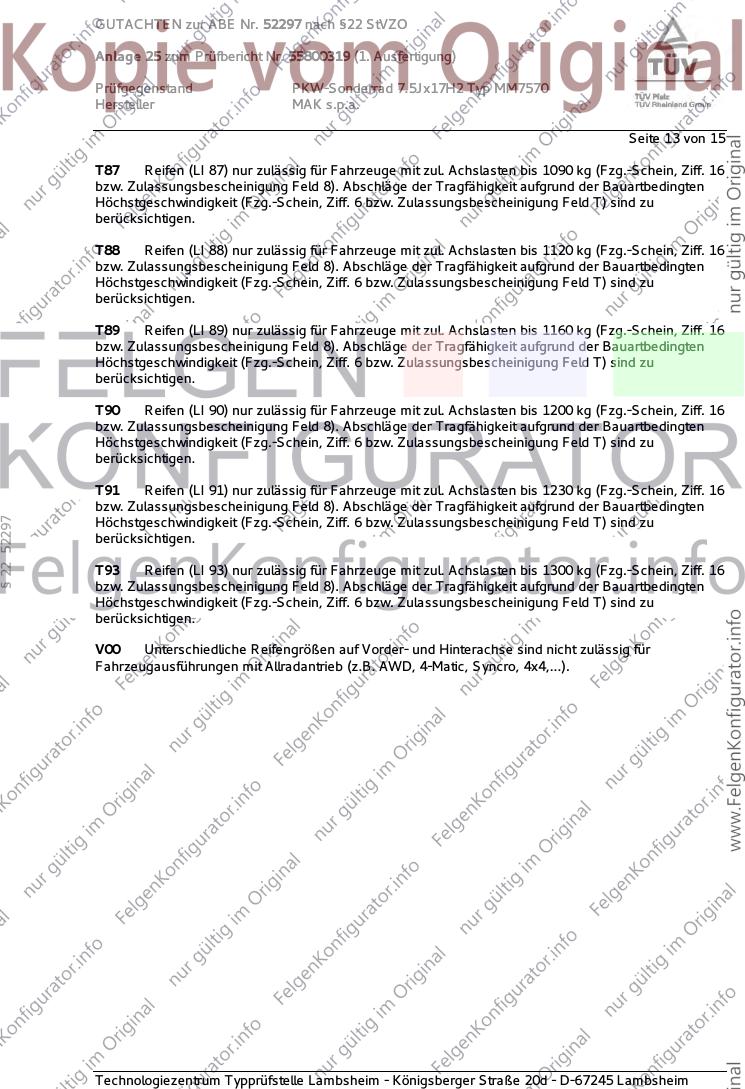

Seite 13 von 15
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 52297
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 14 von 15
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
§ 22 52297
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. Februar 2019 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52297 nach §22 StVZO
Anlage 25 zum Prüfbericht Nr. 55800319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ MM7570
Hersteller MAK s.p.a.
Seite 15 von 15
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum November 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. Februar 2019
§ 22 52297
Schmidt 00312940.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
