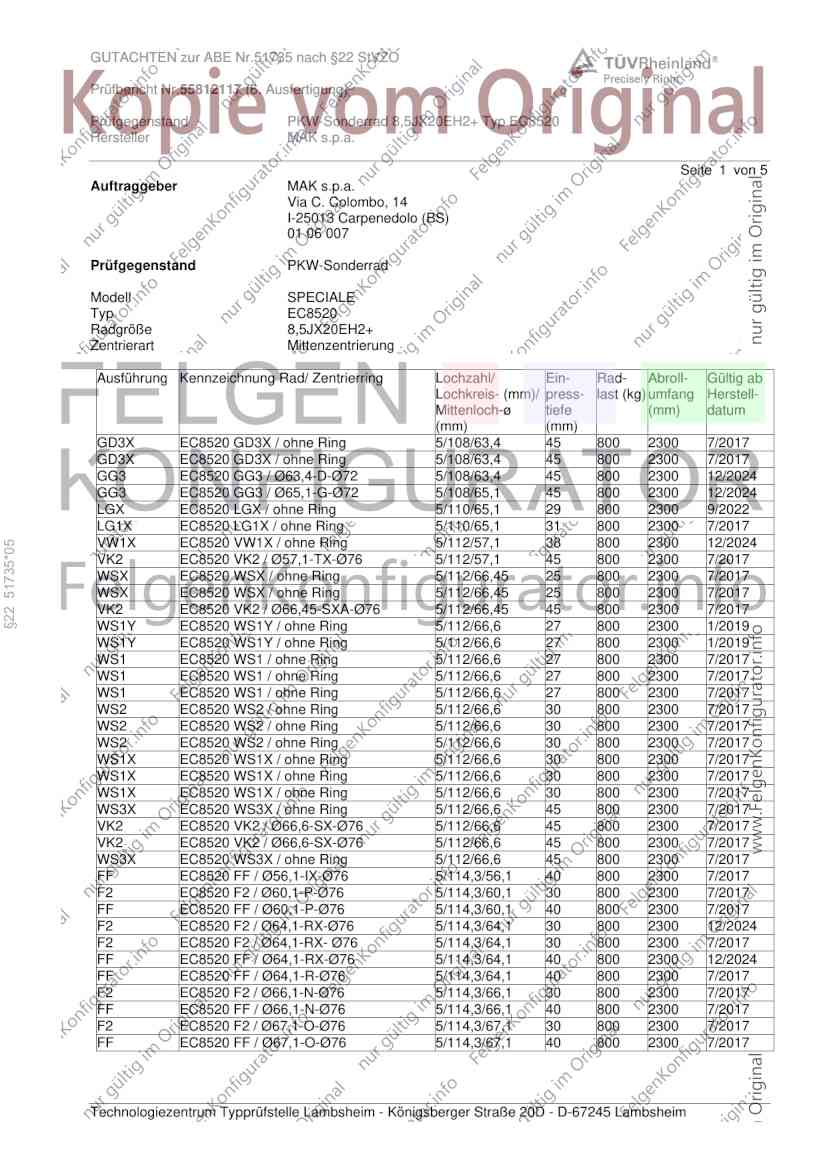

GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 1 von 5
Auftraggeber MAK s.p.a.
Via C. Colombo, 14
I-25013 Carpenedolo (BS)
01 06 007
Prüfgegenstand PKW-Sonderrad
Modell SPECIALE
Typ EC8520
Radgröße 8,5JX20EH2+
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
GD3X EC8520 GD3X / ohne Ring 5/108/63,4 45 800 2300 7/2017
GD3X EC8520 GD3X / ohne Ring 5/108/63,4 45 800 2300 7/2017
GG3 EC8520 GG3 / Ø63,4-D-Ø72 5/108/63,4 45 800 2300 12/2024
GG3 EC8520 GG3 / Ø65,1-G-Ø72 5/108/65,1 45 800 2300 12/2024
LGX EC8520 LGX / ohne Ring 5/110/65,1 29 800 2300 9/2022
LG1X EC8520 LG1X / ohne Ring 5/110/65,1 31 800 2300 7/2017
VW1X EC8520 VW1X / ohne Ring 5/112/57,1 38 800 2300 12/2024
§22 51735*05
VK2 EC8520 VK2 / Ø57,1-TX-Ø76 5/112/57,1 45 800 2300 7/2017
WSX EC8520 WSX / ohne Ring 5/112/66,45 25 800 2300 7/2017
WSX EC8520 WSX / ohne Ring 5/112/66,45 25 800 2300 7/2017
VK2 EC8520 VK2 / Ø66,45-SXA-Ø76 5/112/66,45 45 800 2300 7/2017
WS1Y EC8520 WS1Y / ohne Ring 5/112/66,6 27 800 2300 1/2019
WS1Y EC8520 WS1Y / ohne Ring 5/112/66,6 27 800 2300 1/2019
WS1 EC8520 WS1 / ohne Ring 5/112/66,6 27 800 2300 7/2017
WS1 EC8520 WS1 / ohne Ring 5/112/66,6 27 800 2300 7/2017
WS1 EC8520 WS1 / ohne Ring 5/112/66,6 27 800 2300 7/2017
WS2 EC8520 WS2 / ohne Ring 5/112/66,6 30 800 2300 7/2017
WS2 EC8520 WS2 / ohne Ring 5/112/66,6 30 800 2300 7/2017
WS2 EC8520 WS2 / ohne Ring 5/112/66,6 30 800 2300 7/2017
WS1X EC8520 WS1X / ohne Ring 5/112/66,6 30 800 2300 7/2017
WS1X EC8520 WS1X / ohne Ring 5/112/66,6 30 800 2300 7/2017
WS1X EC8520 WS1X / ohne Ring 5/112/66,6 30 800 2300 7/2017
WS3X EC8520 WS3X / ohne Ring 5/112/66,6 45 800 2300 7/2017
VK2 EC8520 VK2 / Ø66,6-SX-Ø76 5/112/66,6 45 800 2300 7/2017
VK2 EC8520 VK2 / Ø66,6-SX-Ø76 5/112/66,6 45 800 2300 7/2017
WS3X EC8520 WS3X / ohne Ring 5/112/66,6 45 800 2300 7/2017
FF EC8520 FF / Ø56,1-IX-Ø76 5/114,3/56,1 40 800 2300 7/2017
F2 EC8520 F2 / Ø60,1-P-Ø76 5/114,3/60,1 30 800 2300 7/2017
FF EC8520 FF / Ø60,1-P-Ø76 5/114,3/60,1 40 800 2300 7/2017
F2 EC8520 F2 / Ø64,1-RX-Ø76 5/114,3/64,1 30 800 2300 12/2024
F2 EC8520 F2 / Ø64,1-RX- Ø76 5/114,3/64,1 30 800 2300 7/2017
FF EC8520 FF / Ø64,1-RX-Ø76 5/114,3/64,1 40 800 2300 12/2024
FF EC8520 FF / Ø64,1-R-Ø76 5/114,3/64,1 40 800 2300 7/2017
F2 EC8520 F2 / Ø66,1-N-Ø76 5/114,3/66,1 30 800 2300 7/2017
FF EC8520 FF / Ø66,1-N-Ø76 5/114,3/66,1 40 800 2300 7/2017
F2 EC8520 F2 / Ø67,1-O-Ø76 5/114,3/67,1 30 800 2300 7/2017
FF EC8520 FF / Ø67,1-O-Ø76 5/114,3/67,1 40 800 2300 7/2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 2 von 5
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
FF EC8520 FF / Ø71,6-Y-Ø76 5/114,3/71,6 40 800 2300 7/2017
I2BX EC8520 I2BX / ohne Ring 5/120/72,6 33 800 2300 7/2017
I2BX EC8520 I2BX / ohne Ring 5/120/72,6 33 800 2300 7/2017
Kennzeichnung
KBA-Nummer 51735
Herstellerzeichen MAK
Radtyp und Ausführung EC8520... (s.o.)
Radgröße 8,5JX20EH2+
Einpreßtiefe ET... (s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
§22 51735*05
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und
ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Abroll- Ver- Datum Ort
press- (kg) umfang fahr-
tiefe (mm) en
(mm)
GD3X 5/108 45 800 2300 FE 10/2017- TRI Pogliano Milanese
01/2018
LG1X 5/110 31 800 2300 FE 10/2017 TRI Pogliano Milanese
WSX 5/112 25 800 2300 FE 10/2017 TRI Pogliano Milanese
WS1Y 5/112 27 800 2300 FE 05/2019 TRI Pogliano Milanese
VK2 5/112 45 800 2300 FE 10/2017 TRI Pogliano Milanese
F2 5/114,3 30 800 2300 FE 10/2017 TRI Pogliano Milanese
FF 5/114,3 40 800 2300 FE 10/2017 TRI Pogliano Milanese
I2BX 5/120 33 800 2300 FE 10/2017 TRI Pogliano Milanese
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 3 von 5
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Datum Ort
press- (kg)
tiefe
(mm)
GD3X 5/108 45 800 225/30R20 10/2017 TRI Pogliano Milanese
LG1X 5/110 31 800 225/30R20 10/2017 TRI Pogliano Milanese
WSX 5/112 25 800 225/30R20 10/2017 TRI Pogliano Milanese
FF 5/114,3 40 800 225/30R20 10/2017 TRI Pogliano Milanese
I2BX 5/120 33 800 225/30R20 10/2017 TRI Pogliano Milanese
VK2 5/112 45 800 225/30R20 10/2017 TRI Pogliano Milanese
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Ver- Datum Ort
press- (kg) fahr-
tiefe en
(mm)
GD3X 5/108 45 800 305/50R20 FE 11/2017 Qualilab Capriano Del
Colle (BS)
§22 51735*05
FF 5/114,3 40 800 305/50R20 FE 11/2017 Qualilab Capriano Del
Colle (BS)
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps sind die
folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind
in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung GD3X, 5/108 ET45 betrug 14,20 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in (siehe Tabelle Testdaten) durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an den in
den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen zu
verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 4 von 5
Hinweis
Bei Radausführungen ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU)
2019/2144 gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU)
2018/858) gilt:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung der in den Anlagen genannten Rad-
/Reifen-Kombinationen nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind (z.
B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Anlagen
Abrolltest 1377-QL17-R01 ver.0 10.11.2017
Radzeichnung M2936-WSX 01.08.2017
Radzeichnung M2936-WS1X 01.08.2017
Radzeichnung M2936-WS2X 01.08.2017
Radzeichnung M2936-I2BX 01.08.2017
Radzeichnung M2937-GD3X 01.08.2017
Radzeichnung M2936-LG1X 01.08.2017
mit Änderung vom 01.12.2017
Radzeichnung M2937-VK2 01.08.2017
Radzeichnung M2936-F2 01.08.2017
Radzeichnung M2937-FF 01.08.2017
Radzeichnung M2937-WS3X 01.08.2017
§22 51735*05
mit Änderung vom 16.11.2016
Radzeichnung M2937-WS1Y 03.01.2019
Befestigungsmittelzeichnung BSTD01/b 30.09.2019
Befestigungsmittelzeichnung BSPH01/b 30.09.2019
Nabenkappenzeichnung M 3072 17.10.2018
Zentrierringzeichnung M2316/a 19.12.2011
mit Änderung vom 06.05.2019
Radzeichnung M2936-WS2 25.11.2019
Radzeichnung M2936-WS1 25.11.2019
Beschreibung 04.03.2021
mit Änderung vom 23.12.2024
Befestigungsmittelzeichnung NSTD01/a 16.05.2016
Radzeichnung M 2936-LGX 07.09.2022
Nabenkappenzeichnung M 2620 28.07.2014
Nabenkappenzeichnung M 2723 30.06.2015
Nabenkappenzeichnung M 2242 18.04.2011
Nabenkappenzeichnung M 1109/a 23.03.2012
Verwendung Anlage 1-40
Radzeichnung M 2937-GG3 23.12.2024
Radzeichnung M 2936-VW1X 16.12.2024
Radzeichnung M 2937-GD3X/a 01.08.2017
mit Änderung vom 08.02.2024
Nabenkappenzeichnung M 2603-00 03.07.2014
Der Prüfbericht umfasst Blatt 1 bis 5.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 5 von 5
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. Februar 2025
Schmidt 00441346.DOCX
§22 51735*05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

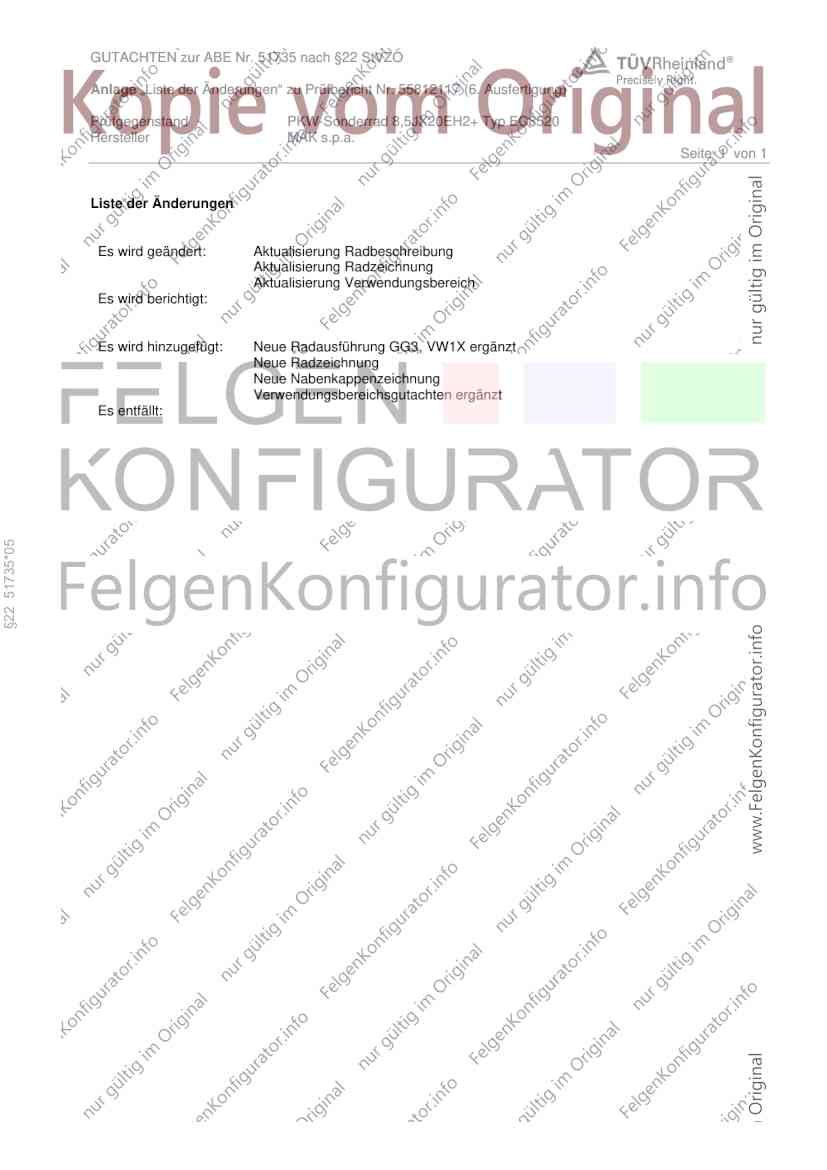

GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Radbeschreibung
Aktualisierung Radzeichnung
Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt: Neue Radausführung GG3, VW1X ergänzt
Neue Radzeichnung
Neue Nabenkappenzeichnung
Verwendungsbereichsgutachten ergänzt
Es entfällt:
§22 51735*05
