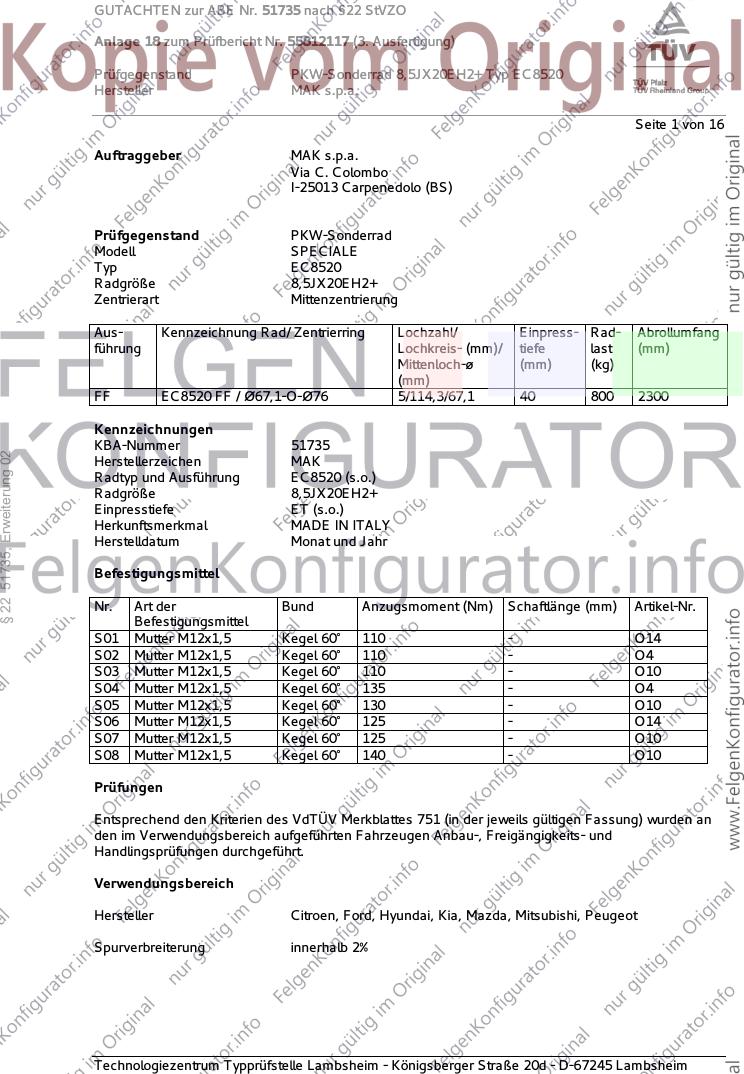

GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 1 von 16
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
Prüfgegenstand PKW-Sonderrad
Modell SPECIALE
Typ EC8520
Radgröße 8,5JX20EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
FF EC8520 FF / Ø67,1-O-Ø76 5/114,3/67,1 40 800 2300
Kennzeichnungen
KBA-Nummer 51735
§ 22 51735, Erweiterung 02
Herstellerzeichen MAK
Radtyp und Ausführung EC8520 (s.o.)
Radgröße 8,5JX20EH2+
Einpresstiefe ET (s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - O14
S02 Mutter M12x1,5 Kegel 60° 110 - O4
S03 Mutter M12x1,5 Kegel 60° 110 - O10
S04 Mutter M12x1,5 Kegel 60° 135 - O4
S05 Mutter M12x1,5 Kegel 60° 130 - O10
S06 Mutter M12x1,5 Kegel 60° 125 - O14
S07 Mutter M12x1,5 Kegel 60° 125 - O10
S08 Mutter M12x1,5 Kegel 60° 140 - O10
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen, Ford, Hyundai, Kia, Mazda, Mitsubishi, Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

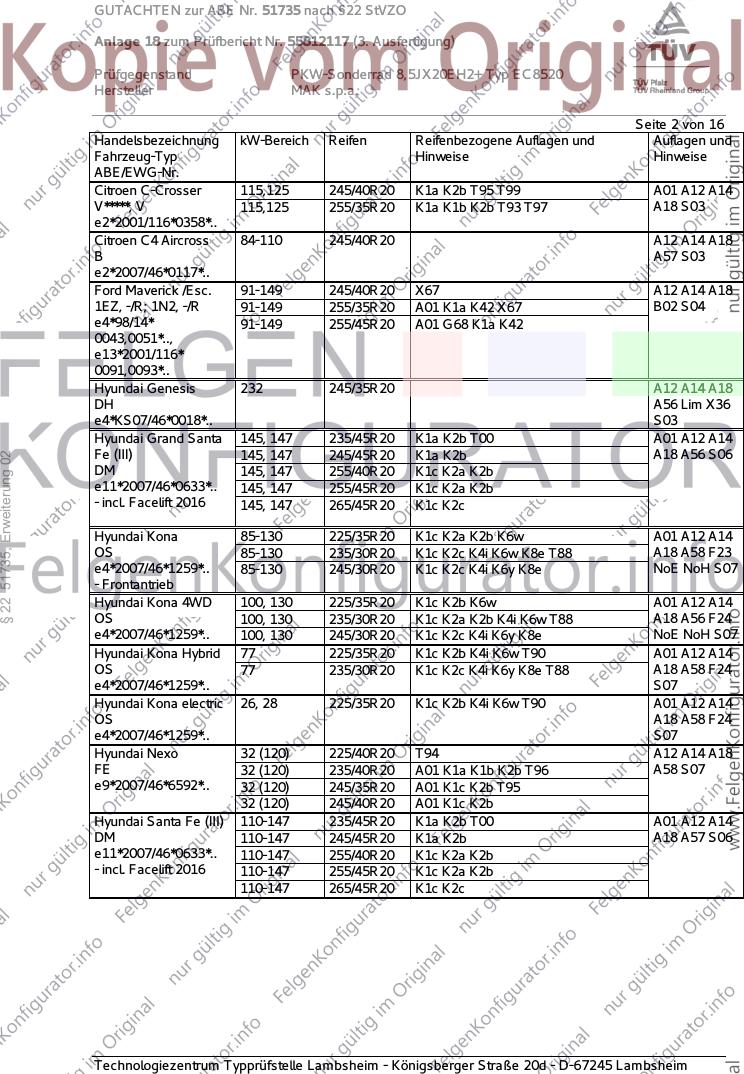

GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C-Crosser 115,125 245/40R20 K1a K2b T95 T99 A01 A12 A14
V*****, V 115,125 255/35R20 K1a K1b K2b T93 T97 A18 S03
e2*2001/116*0358*..
Citroen C4 Aircross 84-110 245/40R20 A12 A14 A18
B A57 S03
e2*2007/46*0117*..
Ford Maverick /Esc. 91-149 245/40R20 X67 A12 A14 A18
1EZ, -/R; 1N2, -/R 91-149 255/35R20 A01 K1a K42 X67 B02 S04
e4*98/14* 91-149 255/45R20 A01 G68 K1a K42
0043,0051*..,
e13*2001/116*
0091,0093*..
Hyundai Genesis 232 245/35R20 A12 A14 A18
DH A56 Lim X36
e4*KS07/46*0018*.. S03
Hyundai Grand Santa 145, 147 235/45R20 K1a K2b T00 A01 A12 A14
Fe (III) 145, 147 245/45R20 K1a K2b A18 A56 S06
§ 22 51735, Erweiterung 02
DM 145, 147 255/40R20 K1c K2a K2b
e11*2007/46*0633*.. 145, 147 255/45R20 K1c K2a K2b
- incl. Facelift 2016 145, 147 265/45R20 K1c K2c
Hyundai Kona 85-130 225/35R20 K1c K2a K2b K6w A01 A12 A14
OS 85-130 235/30R20 K1c K2c K4i K6w K8e T88 A18 A58 F23
e4*2007/46*1259*.. 85-130 245/30R20 K1c K2c K4i K6y K8e NoE NoH S07
- Frontantrieb
Hyundai Kona 4WD 100, 130 225/35R20 K1c K2b K6w A01 A12 A14
OS 100, 130 235/30R20 K1c K2a K2b K4i K6w T88 A18 A56 F24
e4*2007/46*1259*.. 100, 130 245/30R20 K1c K2c K4i K6y K8e NoE NoH S07
Hyundai Kona Hybrid 77 225/35R20 K1c K2b K4i K6w T90 A01 A12 A14
OS 77 235/30R20 K1c K2c K4i K6y K8e T88 A18 A58 F24
e4*2007/46*1259*.. S07
Hyundai Kona electric 26, 28 225/35R20 K1c K2b K4i K6w T90 A01 A12 A14
OS A18 A58 F24
e4*2007/46*1259*.. S07
Hyundai Nexo 32 (120) 225/40R20 T94 A12 A14 A18
FE 32 (120) 235/40R20 A01 K1a K1b K2b T96 A58 S07
e9*2007/46*6592*.. 32 (120) 245/35R20 A01 K1c K2b T95
32 (120) 245/40R20 A01 K1c K2b
Hyundai Santa Fe (III) 110-147 235/45R20 K1a K2b T00 A01 A12 A14
DM 110-147 245/45R20 K1a K2b A18 A57 S06
e11*2007/46*0633*.. 110-147 255/40R20 K1c K2a K2b
- incl. Facelift 2016 110-147 255/45R20 K1c K2a K2b
110-147 265/45R20 K1c K2c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

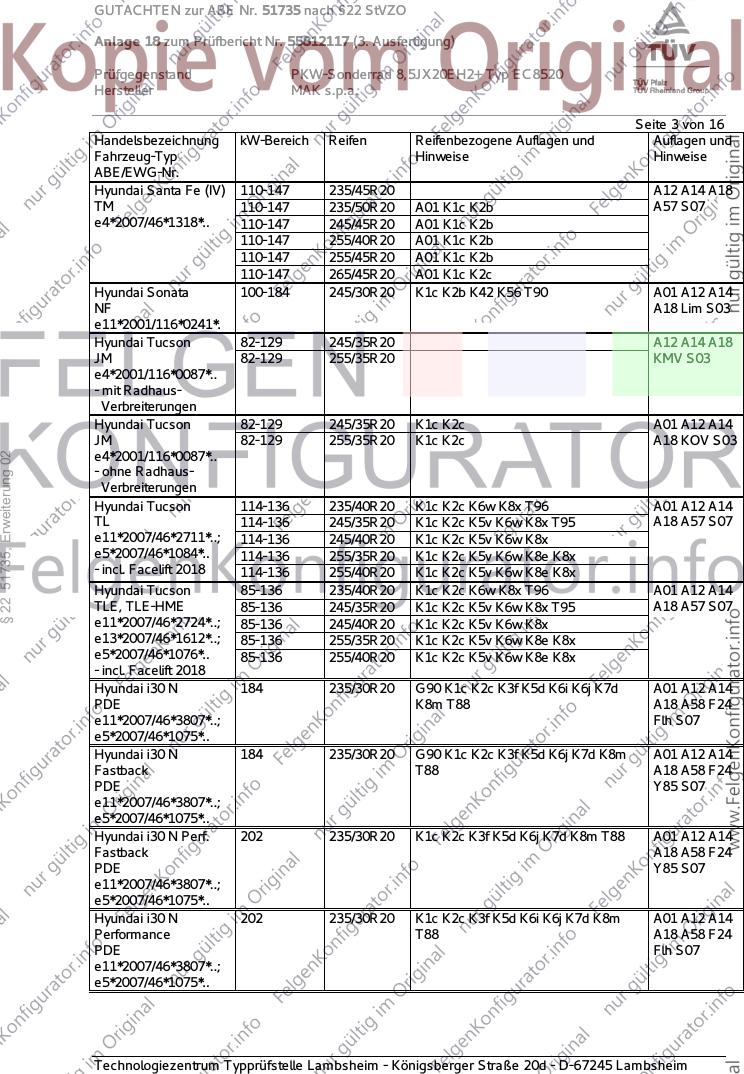

GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Santa Fe (IV) 110-147 235/45R20 A12 A14 A18
TM 110-147 235/50R20 A01 K1c K2b A57 S07
e4*2007/46*1318*.. 110-147 245/45R20 A01 K1c K2b
110-147 255/40R20 A01 K1c K2b
110-147 255/45R20 A01 K1c K2b
110-147 265/45R20 A01 K1c K2c
Hyundai Sonata 100-184 245/30R20 K1c K2b K42 K56 T90 A01 A12 A14
NF A18 Lim S03
e11*2001/116*0241*.
Hyundai Tucson 82-129 245/35R20 A12 A14 A18
JM 82-129 255/35R20 KMV S03
e4*2001/116*0087*..
- mit Radhaus-
Verbreiterungen
Hyundai Tucson 82-129 245/35R20 K1c K2c A01 A12 A14
JM 82-129 255/35R20 K1c K2c A18 KOV S03
§ 22 51735, Erweiterung 02
e4*2001/116*0087*..
- ohne Radhaus-
Verbreiterungen
Hyundai Tucson 114-136 235/40R20 K1c K2c K6w K8x T96 A01 A12 A14
TL 114-136 245/35R20 K1c K2c K5v K6w K8x T95 A18 A57 S07
e11*2007/46*2711*..; 114-136 245/40R20 K1c K2c K5v K6w K8x
e5*2007/46*1084*.. 114-136 255/35R20 K1c K2c K5v K6w K8e K8x
- incl. Facelift 2018 114-136 255/40R20 K1c K2c K5v K6w K8e K8x
Hyundai Tucson 85-136 235/40R20 K1c K2c K6w K8x T96 A01 A12 A14
TLE, TLE-HME 85-136 245/35R20 K1c K2c K5v K6w K8x T95 A18 A57 S07
e11*2007/46*2724*..; 85-136 245/40R20 K1c K2c K5v K6w K8x
e13*2007/46*1612*..; 85-136 255/35R20 K1c K2c K5v K6w K8e K8x
e5*2007/46*1076*.. 85-136 255/40R20 K1c K2c K5v K6w K8e K8x
- incl. Facelift 2018
Hyundai i30 N 184 235/30R20 G90 K1c K2c K3f K5d K6i K6j K7d A01 A12 A14
PDE K8m T88 A18 A58 F24
e11*2007/46*3807*..; Flh S07
e5*2007/46*1075*..
Hyundai i30 N 184 235/30R20 G90 K1c K2c K3f K5d K6j K7d K8m A01 A12 A14
Fastback T88 A18 A58 F24
PDE Y85 S07
e11*2007/46*3807*..;
e5*2007/46*1075*..
Hyundai i30 N Perf. 202 235/30R20 K1c K2c K3f K5d K6j K7d K8m T88 A01 A12 A14
Fastback A18 A58 F24
PDE Y85 S07
e11*2007/46*3807*..;
e5*2007/46*1075*..
Hyundai i30 N 202 235/30R20 K1c K2c K3f K5d K6i K6j K7d K8m A01 A12 A14
Performance T88 A18 A58 F24
PDE Flh S07
e11*2007/46*3807*..;
e5*2007/46*1075*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

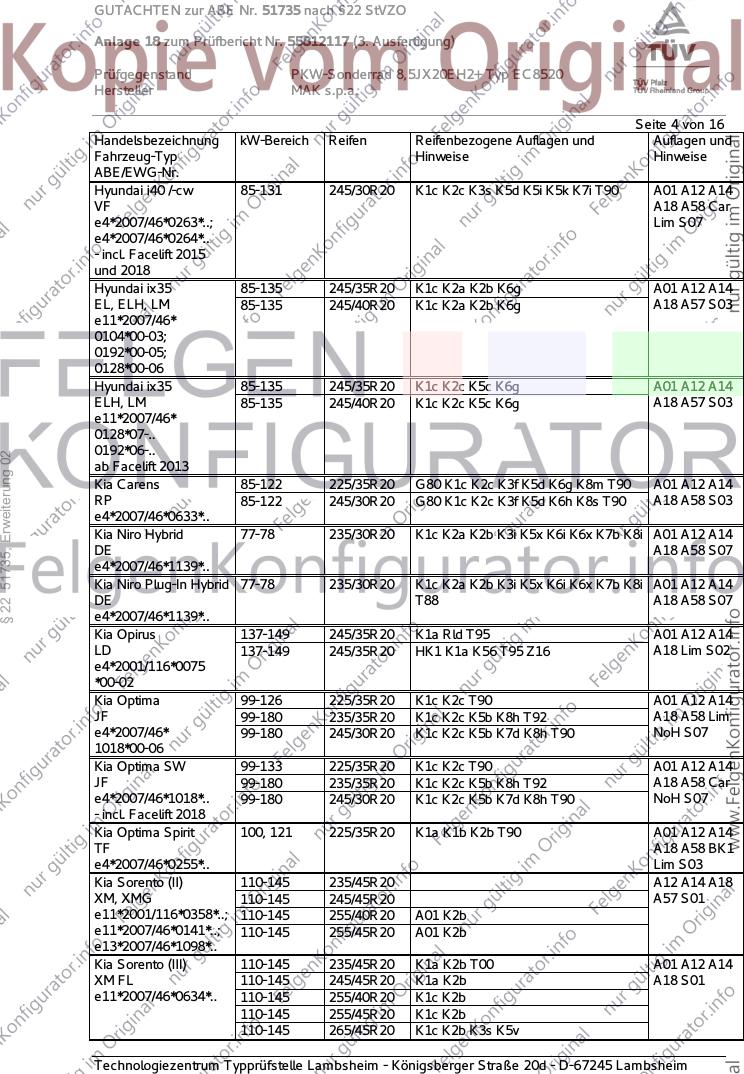

GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i40 /-cw 85-131 245/30R20 K1c K2c K3s K5d K5i K5k K7i T90 A01 A12 A14
VF A18 A58 Car
e4*2007/46*0263*..; Lim S07
e4*2007/46*0264*..
- incl. Facelift 2015
und 2018
Hyundai ix35 85-135 245/35R20 K1c K2a K2b K6g A01 A12 A14
EL, ELH, LM 85-135 245/40R20 K1c K2a K2b K6g A18 A57 S03
e11*2007/46*
0104*00-03;
0192*00-05;
0128*00-06
Hyundai ix35 85-135 245/35R20 K1c K2c K5c K6g A01 A12 A14
ELH, LM 85-135 245/40R20 K1c K2c K5c K6g A18 A57 S03
e11*2007/46*
0128*07-..
0192*06-..
§ 22 51735, Erweiterung 02
ab Facelift 2013
Kia Carens 85-122 225/35R20 G80 K1c K2c K3f K5d K6g K8m T90 A01 A12 A14
RP 85-122 245/30R20 G80 K1c K2c K3f K5d K6h K8s T90 A18 A58 S03
e4*2007/46*0633*..
Kia Niro Hybrid 77-78 235/30R20 K1c K2a K2b K3i K5x K6i K6x K7b K8i A01 A12 A14
DE A18 A58 S07
e4*2007/46*1139*..
Kia Niro Plug-In Hybrid 77-78 235/30R20 K1c K2a K2b K3i K5x K6i K6x K7b K8i A01 A12 A14
DE T88 A18 A58 S07
e4*2007/46*1139*..
Kia Opirus 137-149 245/35R20 K1a Rld T95 A01 A12 A14
LD 137-149 245/35R20 HK1 K1a K56 T95 Z16 A18 Lim S02
e4*2001/116*0075
*00-02
Kia Optima 99-126 225/35R20 K1c K2c T90 A01 A12 A14
JF 99-180 235/35R20 K1c K2c K5b K8h T92 A18 A58 Lim
e4*2007/46* 99-180 245/30R20 K1c K2c K5b K7d K8h T90 NoH S07
1018*00-06
Kia Optima SW 99-133 225/35R20 K1c K2c T90 A01 A12 A14
JF 99-180 235/35R20 K1c K2c K5b K8h T92 A18 A58 Car
e4*2007/46*1018*.. 99-180 245/30R20 K1c K2c K5b K7d K8h T90 NoH S07
- incl. Facelift 2018
Kia Optima Spirit 100, 121 225/35R20 K1a K1b K2b T90 A01 A12 A14
TF A18 A58 BK1
e4*2007/46*0255*.. Lim S03
Kia Sorento (II) 110-145 235/45R20 A12 A14 A18
XM, XMG 110-145 245/45R20 A57 S01
e11*2001/116*0358*..; 110-145 255/40R20 A01 K2b
e11*2007/46*0141*..; 110-145 255/45R20 A01 K2b
e13*2007/46*1098*..
Kia Sorento (III) 110-145 235/45R20 K1a K2b T00 A01 A12 A14
XM FL 110-145 245/45R20 K1a K2b A18 S01
e11*2007/46*0634*.. 110-145 255/40R20 K1c K2b
110-145 255/45R20 K1c K2b
110-145 265/45R20 K1c K2b K3s K5v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

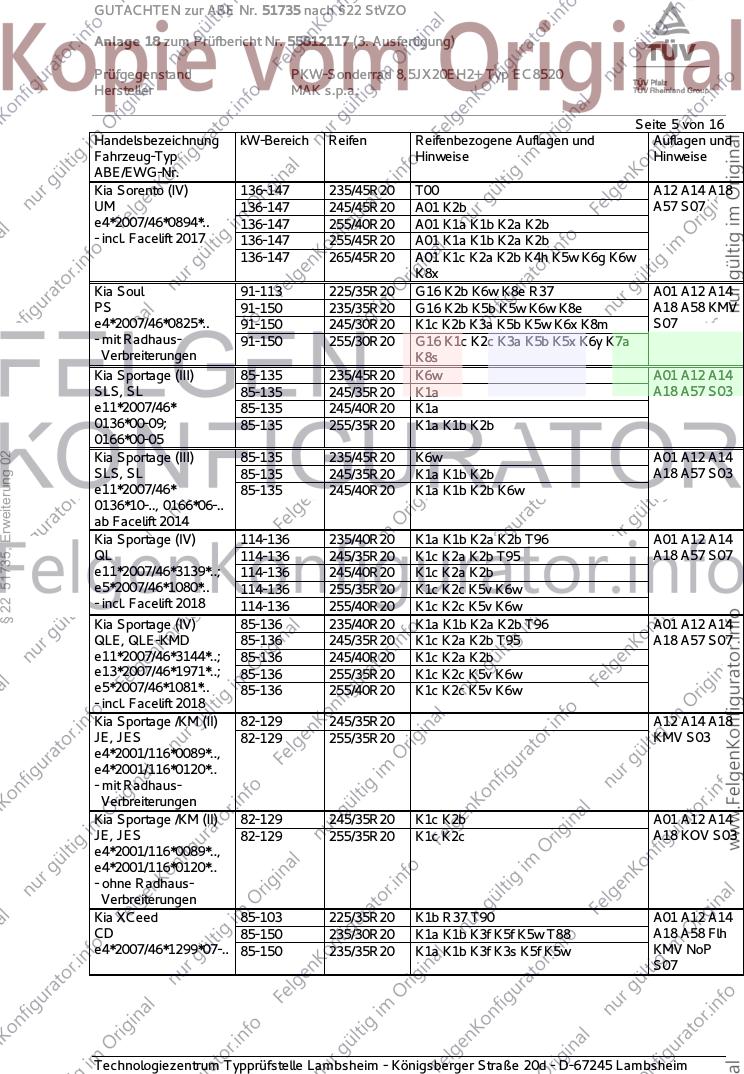

GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sorento (IV) 136-147 235/45R20 T00 A12 A14 A18
UM 136-147 245/45R20 A01 K2b A57 S07
e4*2007/46*0894*.. 136-147 255/40R20 A01 K1a K1b K2a K2b
- incl. Facelift 2017 136-147 255/45R20 A01 K1a K1b K2a K2b
136-147 265/45R20 A01 K1c K2a K2b K4h K5w K6g K6w
K8x
Kia Soul 91-113 225/35R20 G16 K2b K6w K8e R37 A01 A12 A14
PS 91-150 235/35R20 G16 K2b K5b K5w K6w K8e A18 A58 KMV
e4*2007/46*0825*.. 91-150 245/30R20 K1c K2b K3a K5b K5w K6x K8m S07
- mit Radhaus- 91-150 255/30R20 G16 K1c K2c K3a K5b K5x K6y K7a
Verbreiterungen K8s
Kia Sportage (III) 85-135 235/45R20 K6w A01 A12 A14
SLS, SL 85-135 245/35R20 K1a A18 A57 S03
e11*2007/46* 85-135 245/40R20 K1a
0136*00-09; 85-135 255/35R20 K1a K1b K2b
0166*00-05
§ 22 51735, Erweiterung 02
Kia Sportage (III) 85-135 235/45R20 K6w A01 A12 A14
SLS, SL 85-135 245/35R20 K1a K1b K2b A18 A57 S03
e11*2007/46* 85-135 245/40R20 K1a K1b K2b K6w
0136*10-.., 0166*06-..
ab Facelift 2014
Kia Sportage (IV) 114-136 235/40R20 K1a K1b K2a K2b T96 A01 A12 A14
QL 114-136 245/35R20 K1c K2a K2b T95 A18 A57 S07
e11*2007/46*3139*..; 114-136 245/40R20 K1c K2a K2b
e5*2007/46*1080*.. 114-136 255/35R20 K1c K2c K5v K6w
- incl. Facelift 2018 114-136 255/40R20 K1c K2c K5v K6w
Kia Sportage (IV) 85-136 235/40R20 K1a K1b K2a K2b T96 A01 A12 A14
QLE, QLE-KMD 85-136 245/35R20 K1c K2a K2b T95 A18 A57 S07
e11*2007/46*3144*..; 85-136 245/40R20 K1c K2a K2b
e13*2007/46*1971*..; 85-136 255/35R20 K1c K2c K5v K6w
e5*2007/46*1081*.. 85-136 255/40R20 K1c K2c K5v K6w
- incl. Facelift 2018
Kia Sportage /KM (II) 82-129 245/35R20 A12 A14 A18
JE, JES 82-129 255/35R20 KMV S03
e4*2001/116*0089*..,
e4*2001/116*0120*..
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM (II) 82-129 245/35R20 K1c K2b A01 A12 A14
JE, JES 82-129 255/35R20 K1c K2c A18 KOV S03
e4*2001/116*0089*..,
e4*2001/116*0120*..
- ohne Radhaus-
Verbreiterungen
Kia XCeed 85-103 225/35R20 K1b R37 T90 A01 A12 A14
CD 85-150 235/30R20 K1a K1b K3f K5f K5w T88 A18 A58 Flh
e4*2007/46*1299*07-.. 85-150 235/35R20 K1a K1b K3f K3s K5f K5w KMV NoP
S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

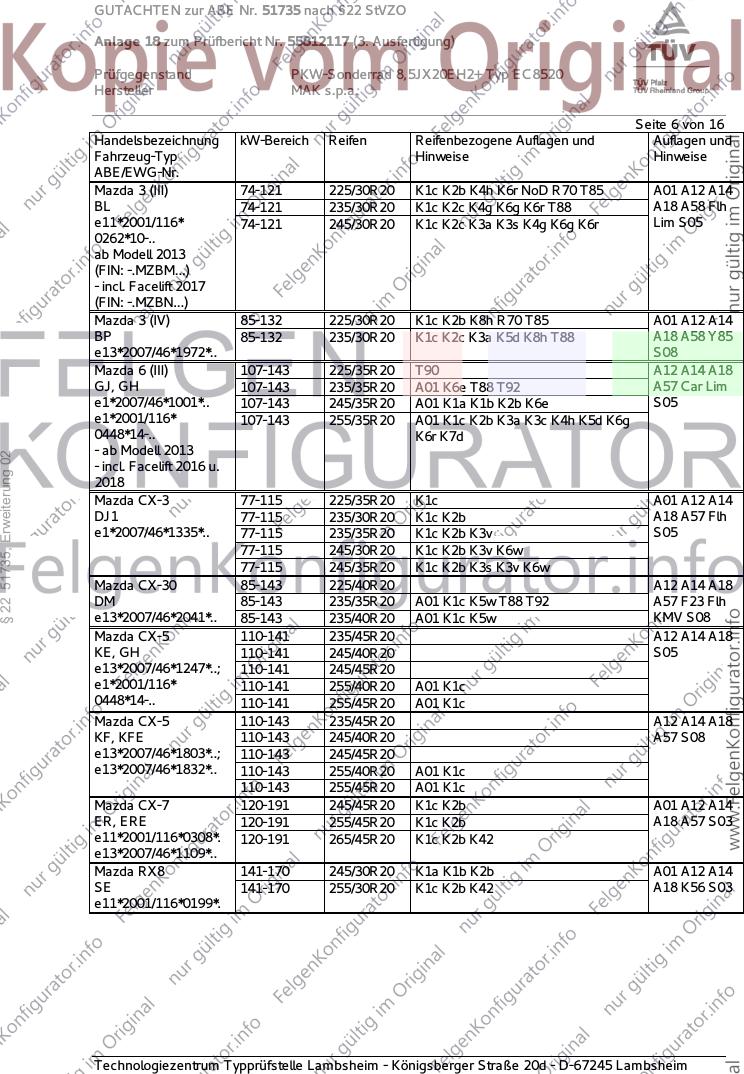

GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 (III) 74-121 225/30R20 K1c K2b K4h K6r NoD R70 T85 A01 A12 A14
BL 74-121 235/30R20 K1c K2c K4g K6g K6r T88 A18 A58 Flh
e11*2001/116* 74-121 245/30R20 K1c K2c K3a K3s K4g K6g K6r Lim S05
0262*10-..
ab Modell 2013
(FIN: -.MZBM...)
- incl. Facelift 2017
(FIN: -.MZBN...)
Mazda 3 (IV) 85-132 225/30R20 K1c K2b K8h R70 T85 A01 A12 A14
BP 85-132 235/30R20 K1c K2c K3a K5d K8h T88 A18 A58 Y85
e13*2007/46*1972*.. S08
Mazda 6 (III) 107-143 225/35R20 T90 A12 A14 A18
GJ, GH 107-143 235/35R20 A01 K6e T88 T92 A57 Car Lim
e1*2007/46*1001*.. 107-143 245/35R20 A01 K1a K1b K2b K6e S05
e1*2001/116* 107-143 255/35R20 A01 K1c K2b K3a K3c K4h K5d K6g
0448*14-.. K6r K7d
- ab Modell 2013
§ 22 51735, Erweiterung 02
- incl. Facelift 2016 u.
2018
Mazda CX-3 77-115 225/35R20 K1c A01 A12 A14
DJ1 77-115 235/30R20 K1c K2b A18 A57 Flh
e1*2007/46*1335*.. 77-115 235/35R20 K1c K2b K3v S05
77-115 245/30R20 K1c K2b K3v K6w
77-115 245/35R20 K1c K2b K3s K3v K6w
Mazda CX-30 85-143 225/40R20 A12 A14 A18
DM 85-143 235/35R20 A01 K1c K5w T88 T92 A57 F23 Flh
e13*2007/46*2041*.. 85-143 235/40R20 A01 K1c K5w KMV S08
Mazda CX-5 110-141 235/45R20 A12 A14 A18
KE, GH 110-141 245/40R20 S05
e13*2007/46*1247*..; 110-141 245/45R20
e1*2001/116* 110-141 255/40R20 A01 K1c
0448*14-.. 110-141 255/45R20 A01 K1c
Mazda CX-5 110-143 235/45R20 A12 A14 A18
KF, KFE 110-143 245/40R20 A57 S08
e13*2007/46*1803*..; 110-143 245/45R20
e13*2007/46*1832*.. 110-143 255/40R20 A01 K1c
110-143 255/45R20 A01 K1c
Mazda CX-7 120-191 245/45R20 K1c K2b A01 A12 A14
ER, ERE 120-191 255/45R20 K1c K2b A18 A57 S03
e11*2001/116*0308*. 120-191 265/45R20 K1c K2b K42
e13*2007/46*1109*..
Mazda RX8 141-170 245/30R20 K1a K1b K2b A01 A12 A14
SE 141-170 255/30R20 K1c K2b K42 A18 K56 S03
e11*2001/116*0199*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.

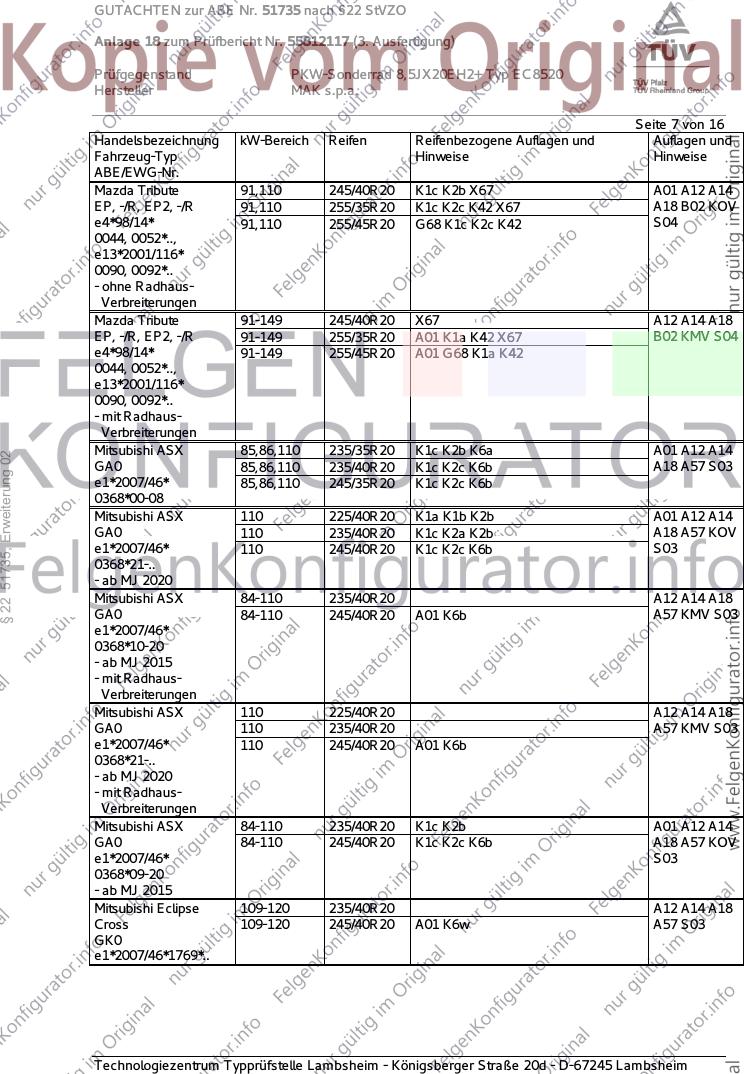

Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda Tribute 91,110 245/40R20 K1c K2b X67 A01 A12 A14
EP, -/R, EP2, -/R 91,110 255/35R20 K1c K2c K42 X67 A18 B02 KOV
e4*98/14* 91,110 255/45R20 G68 K1c K2c K42 S04
0044, 0052*..,
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mazda Tribute 91-149 245/40R20 X67 A12 A14 A18
EP, -/R, EP2, -/R 91-149 255/35R20 A01 K1a K42 X67 B02 KMV S04
e4*98/14* 91-149 255/45R20 A01 G68 K1a K42
0044, 0052*..,
e13*2001/116*
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 85,86,110 235/35R20 K1c K2b K6a A01 A12 A14
§ 22 51735, Erweiterung 02
GA0 85,86,110 235/40R20 K1c K2c K6b A18 A57 S03
e1*2007/46* 85,86,110 245/35R20 K1c K2c K6b
0368*00-08
Mitsubishi ASX 110 225/40R20 K1a K1b K2b A01 A12 A14
GA0 110 235/40R20 K1c K2a K2b A18 A57 KOV
e1*2007/46* 110 245/40R20 K1c K2c K6b S03
0368*21-..
- ab MJ 2020
Mitsubishi ASX 84-110 235/40R20 A12 A14 A18
GA0 84-110 245/40R20 A01 K6b A57 KMV S03
e1*2007/46*
0368*10-20
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 110 225/40R20 A12 A14 A18
GA0 110 235/40R20 A57 KMV S03
e1*2007/46* 110 245/40R20 A01 K6b
0368*21-..
- ab MJ 2020
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 84-110 235/40R20 K1c K2b A01 A12 A14
GA0 84-110 245/40R20 K1c K2c K6b A18 A57 KOV
e1*2007/46* S03
0368*09-20
- ab MJ 2015
Mitsubishi Eclipse 109-120 235/40R20 A12 A14 A18
Cross 109-120 245/40R20 A01 K6w A57 S03
GK0
e1*2007/46*1769*..

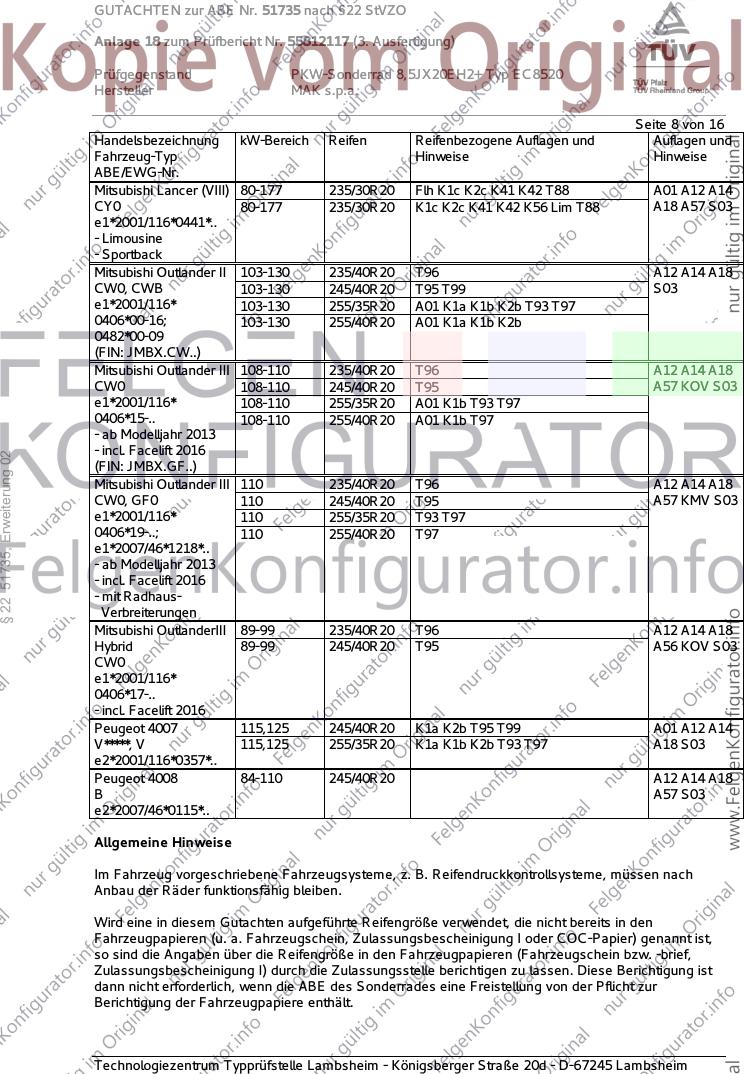

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Lancer (VIII) 80-177 235/30R20 Flh K1c K2c K41 K42 T88 A01 A12 A14
CY0 80-177 235/30R20 K1c K2c K41 K42 K56 Lim T88 A18 A57 S03
e1*2001/116*0441*..
- Limousine
- Sportback
Mitsubishi Outlander II 103-130 235/40R20 T96 A12 A14 A18
CW0, CWB 103-130 245/40R20 T95 T99 S03
e1*2001/116* 103-130 255/35R20 A01 K1a K1b K2b T93 T97
0406*00-16; 103-130 255/40R20 A01 K1a K1b K2b
0482*00-09
(FIN: JMBX.CW..)
Mitsubishi Outlander III 108-110 235/40R20 T96 A12 A14 A18
CW0 108-110 245/40R20 T95 A57 KOV S03
e1*2001/116* 108-110 255/35R20 A01 K1b T93 T97
0406*15-.. 108-110 255/40R20 A01 K1b T97
- ab Modelljahr 2013
- incl. Facelift 2016
§ 22 51735, Erweiterung 02
(FIN: JMBX.GF..)
Mitsubishi Outlander III 110 235/40R20 T96 A12 A14 A18
CW0, GF0 110 245/40R20 T95 A57 KMV S03
e1*2001/116* 110 255/35R20 T93 T97
0406*19-..; 110 255/40R20 T97
e1*2007/46*1218*..
- ab Modelljahr 2013
- incl. Facelift 2016
- mit Radhaus-
Verbreiterungen
Mitsubishi OutlanderIII 89-99 235/40R20 T96 A12 A14 A18
Hybrid 89-99 245/40R20 T95 A56 KOV S03
CW0
e1*2001/116*
0406*17-..
- incl. Facelift 2016
Peugeot 4007 115,125 245/40R20 K1a K2b T95 T99 A01 A12 A14
V*****, V 115,125 255/35R20 K1a K1b K2b T93 T97 A18 S03
e2*2001/116*0357*..
Peugeot 4008 84-110 245/40R20 A12 A14 A18
B A57 S03
e2*2007/46*0115*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

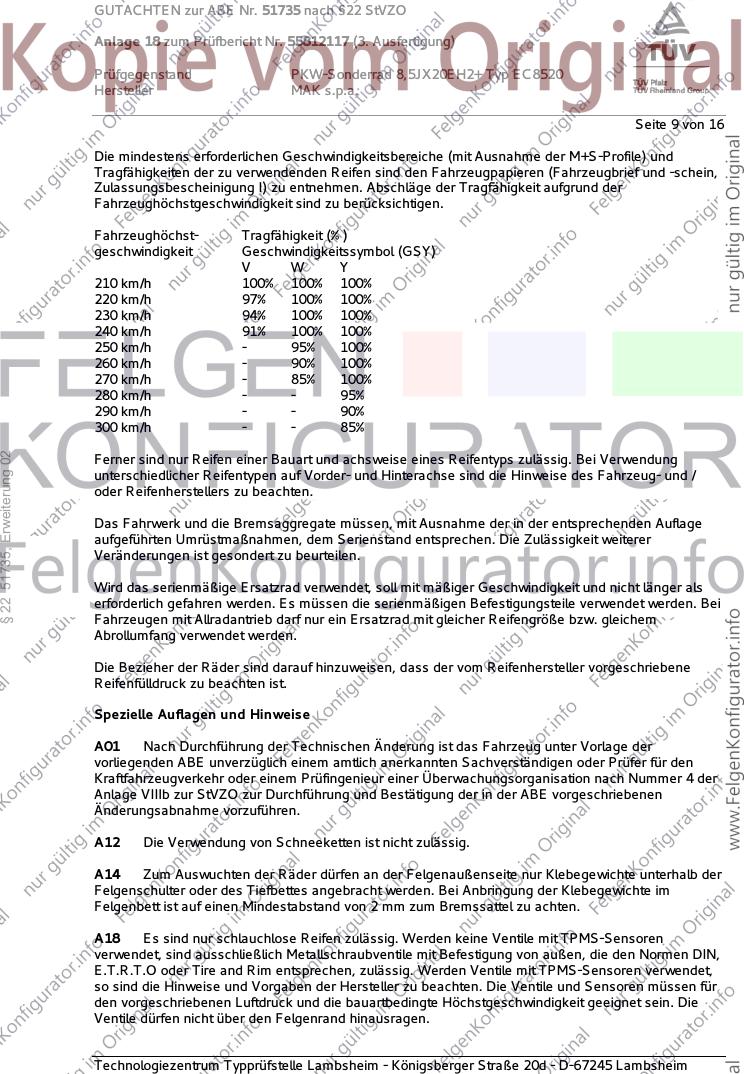

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 9 von 16
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
§ 22 51735, Erweiterung 02
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.

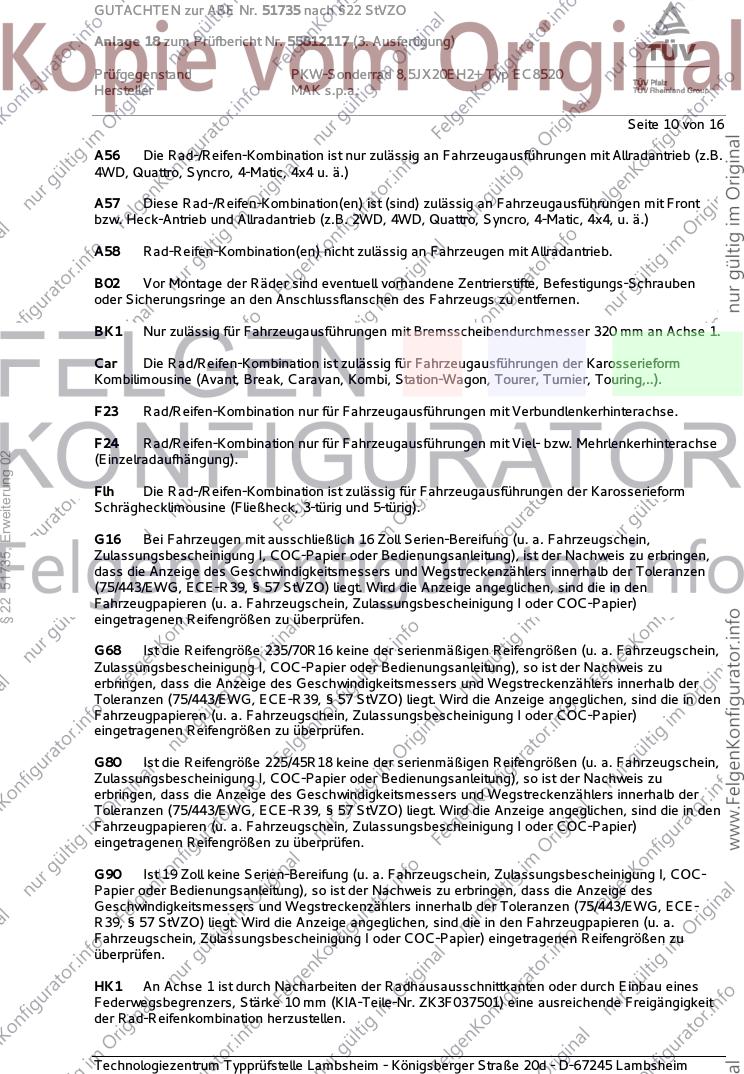

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 10 von 16
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
BK1 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
§ 22 51735, Erweiterung 02
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.

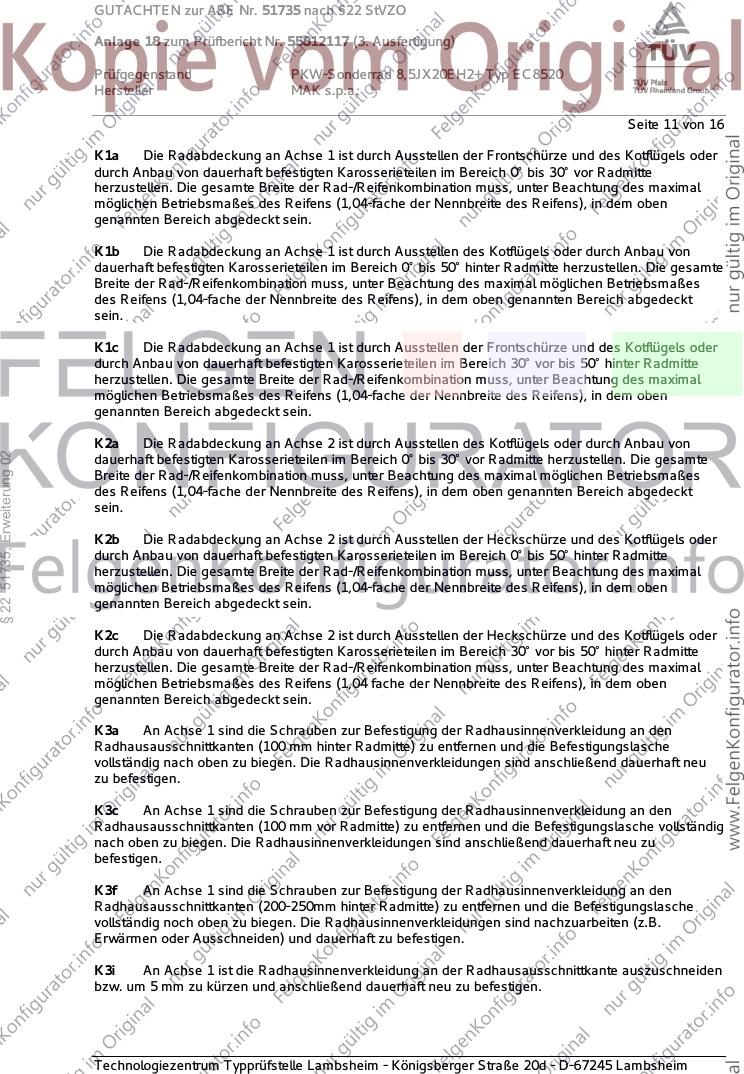

Seite 11 von 16
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
§ 22 51735, Erweiterung 02
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.

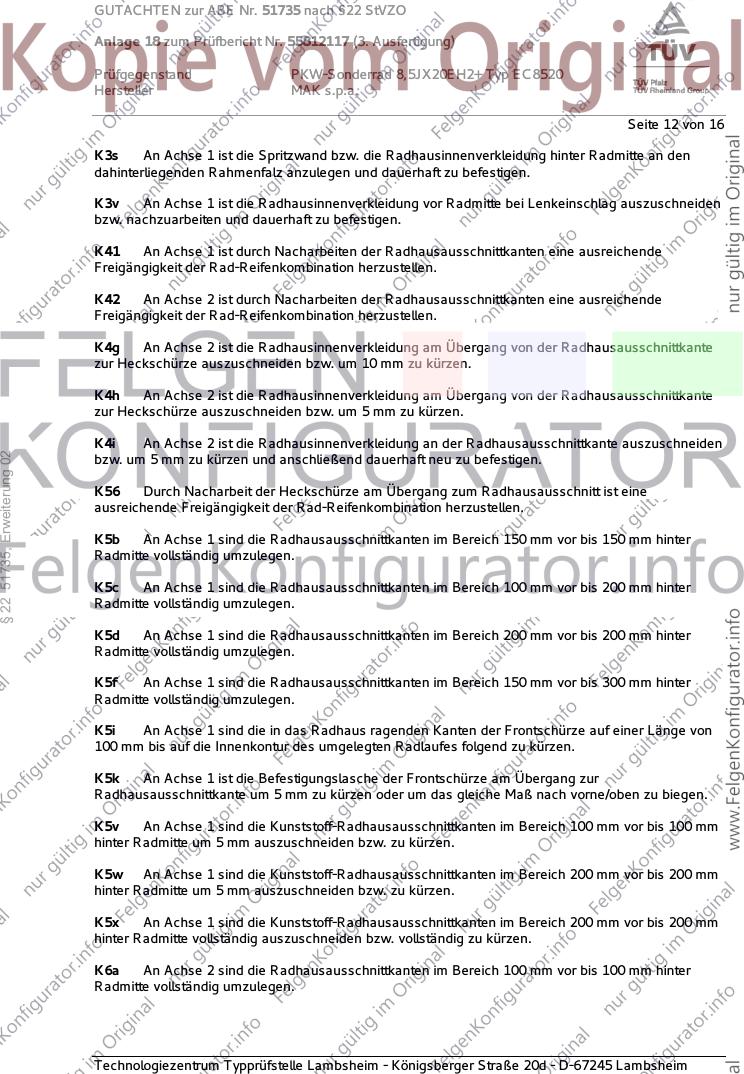

Seite 12 von 16
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
§ 22 51735, Erweiterung 02
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.

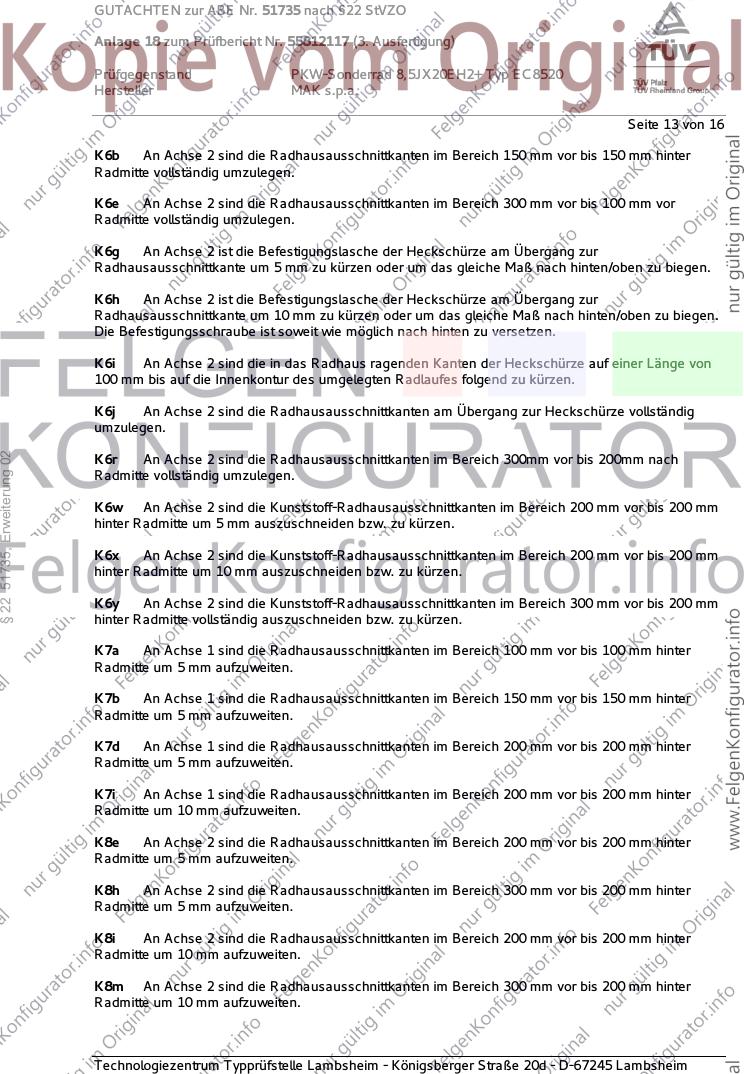

Seite 13 von 16
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
§ 22 51735, Erweiterung 02
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.

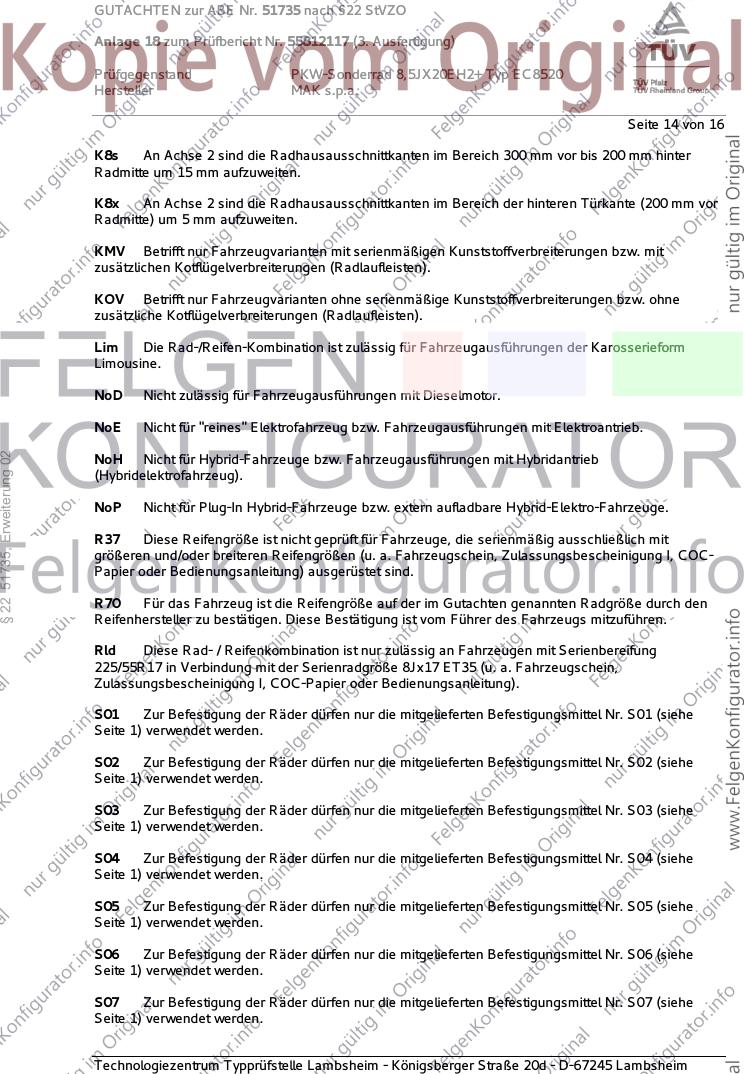

Seite 14 von 16
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
§ 22 51735, Erweiterung 02
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.

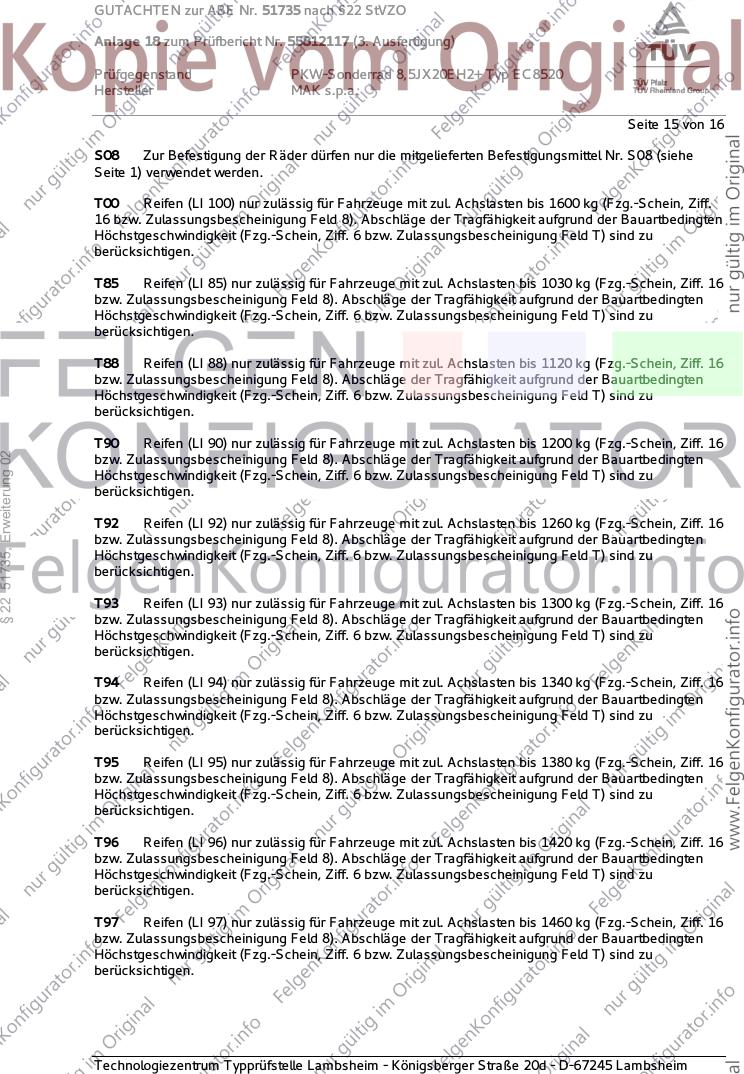

Seite 15 von 16
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
§ 22 51735, Erweiterung 02
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 16 von 16
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
X36 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
§ 22 51735, Erweiterung 02
Die Verwendungsprüfung fand am 15. Januar 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Juli 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Januar 2020
Schmidt 00335671.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
