GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 1 von 19
Auftraggeber MAK s.p.a.
Via C. Colombo, 14
I-25013 Carpenedolo (BS)
01 06 007
Prüfgegenstand PKW-Sonderrad
Modell SPECIALE
Typ EC8520
Radgröße 8,5JX20EH2+
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
FF EC8520 FF / Ø67,1-O-Ø76 5/114,3/67,1 40 800 2300
Kennzeichnungen
KBA-Nummer 51735
Herstellerzeichen MAK
Radtyp und Ausführung EC8520... (s.o.)
Radgröße 8,5JX20EH2+
Einpresstiefe ET... (s.o.)
Herkunftsmerkmal MADE IN ITALY
§22 51735*05
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 110 - O10
S02 Mutter M12x1,5 Kegel 60° 130 - O10
S03 Mutter M12x1,5 Kegel 60° 125 - O10
S04 Mutter M12x1,5 Kegel 60° 140 - O10
S05 Mutter M12x1,5 Kegel 60° 135 - O14
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 Aircross 84-110 245/40R20 A12 A14 A18
B A57 S01
e2*2007/46*0117*..
Citroen C-Crosser 115,125 245/40R20 K1a K2b T95 T99 A01 A12 A14
V*****, V 115,125 255/35R20 K1a K1b K2b T93 T97 A18 S01
e2*2001/116*0358*..
Ford Maverick /Esc. 91-149 245/40R20 X67 A12 A14 A18
1EZ, -/R; 1N2, -/R 91-149 255/35R20 A01 K1a K42 X67 B02 S05
e4*98/14* 91-149 255/45R20 A01 G68 K1a K42
0043,0051*..,
e13*2001/116*
0091,0093*..
Hyundai Genesis 232 245/35R20 A12 A14 A18
DH A56 Lim X36
e4*KS07/46*0018*.. S01
Hyundai Grand Santa Fe 145, 147 235/45R20 K1a K2b T00 A01 A12 A14
(III) 145, 147 245/45R20 K1a K2b A18 A56 S03
DM 145, 147 255/40R20 K1c K2a K2b
§22 51735*05
e11*2007/46*0633*.. 145, 147 255/45R20 K1c K2a K2b
- incl. Facelift 2016 145, 147 265/45R20 K1c K2c
Hyundai i30 N 184 235/30R20 G90 K1c K2c K3f K5d K6i K6j A01 A12 A14
PDE K7d K8m T88 A18 A58 F24
e11*2007/46*3807*..; Flh S03
e5*2007/46*1075*..
- incl. Facelift 2020
Hyundai i30 N Fastback 184 235/30R20 G90 K1c K2c K3f K5d K6j K7d A01 A12 A14
PDE K8m T88 A18 A58 F24
e11*2007/46*3807*..; Y85 S03
e5*2007/46*1075*..
- incl. Facelift 2020
Hyundai i30 N Perf. 202,206 235/30R20 K1c K2c K3f K5d K6j K7d K8m A01 A12 A14
Fastback T88 A18 A58 F24
PDE Y85 S03
e11*2007/46*3807*..;
e5*2007/46*1075*..
- incl. Facelift 2020
Hyundai i30 N Performance 202,206 235/30R20 K1c K2c K3f K5d K6i K6j K7d A01 A12 A14
PDE K8m T88 A18 A58 F24
e11*2007/46*3807*..; Flh S03
e5*2007/46*1075*..
- incl. Facelift 2020
Hyundai i40 /-cw 85-131 245/30R20 K1c K2c K3s K5d K5i K5k K7i A01 A12 A14
VF T90 A18 A58 Car
e4*2007/46*0263*..; Lim S03
e4*2007/46*0264*..
- incl. Facelift 2015 und
2018
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai IONIQ5 42-81 235/45R20 K1a K2b A01 A12 A14
NE 42-81 235/50R20 K1c K2c A18 A57 Flh
e9*2018/858*11054*.. 42-81 245/45R20 K1c K2b S03
- Elektro 42-81 255/45R20 K1c K2c
Hyundai IONIQ6 37-81 235/40R20 K1c K2c T96 A01 A12 A14
CE 37-81 245/40R20 K1c K2c K5c K5k A18 A57 Lim
e4*2018/858*00145*.. 37-81 255/35R20 K1c K2c K5c K5i K5l K7c T97 S03
- Elektro 37-81 255/40R20 K1c K2c K5c K5i K5l K7c
Hyundai ix35 85-135 245/35R20 K1c K2a K2b K6g A01 A12 A14
EL, ELH, LM 85-135 245/40R20 K1c K2a K2b K6g A18 A57 S01
e11*2007/46*
0104*00-03;
0192*00-05;
0128*00-06
Hyundai ix35 85-135 245/35R20 K1c K2c K5c K6g A01 A12 A14
ELH, LM 85-135 245/40R20 K1c K2c K5c K6g A18 A57 S01
e11*2007/46*
0128*07-..
§22 51735*05
0192*06-..
- ab Facelift 2013
Hyundai Kona 85-146 225/35R20 K1c K2a K2b K6w A01 A12 A14
OS 85-146 235/30R20 K1c K2c K4i K6w K8e T88 A18 A58 F23
e4*2007/46*1259*.. 85-146 245/30R20 K1c K2c K4i K6y K8e NoE NoP S03
- Frontantrieb
- incl. Facelift 2021
Hyundai Kona 74-146 225/40R20 K1c K2b K5v K6w A01 A12 A14
SX2 74-146 235/35R20 K1c K2c K5v K6y A18 A58 F23
e4*2018/858*00153*.. 74-146 235/40R20 K1c K2c K5v K6y NoE NoP S03
74-146 245/35R20 K1c K2c K5x K6y K8a
Hyundai Kona 4WD 100-146 225/35R20 K1c K2b K6w A01 A12 A14
OS 100-146 235/30R20 K1c K2a K2b K4i K6w T88 A18 A56 F24
e4*2007/46*1259*.. 100-146 245/30R20 K1c K2c K4i K6y K8e NoE NoP S03
- incl. Facelift 2021
Hyundai Kona 4WD 125, 146 225/40R20 K1c K2b K5v A01 A12 A14
SX2 125, 146 235/35R20 K1c K2c K5v K6w A18 A56 F24
e4*2018/858*00153*.. 125, 146 235/40R20 K1c K2c K5v K6w NoE NoP S03
125, 146 245/35R20 K1c K2c K5x K6w
Hyundai Kona electric 26, 28 225/35R20 K1c K2b K4i K6w T90 A01 A12 A14
OS, OSE A18 A58 F24
e4*2007/46*1259*.., S03
e4*2007/46*1522*..
- incl. Facelift 2021
Hyundai Kona electric 33-54 225/40R20 K1c K2b K5v A01 A12 A14
SX2E 33-54 235/40R20 K1c K2c K5v K6w A18 A58 F24
e4*2018/858*00168*.. 33-54 245/35R20 K1c K2c K5x K6w S03
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Kona Hybrid 77 225/35R20 K1c K2b K4i K6w T90 A01 A12 A14
OS 77 235/30R20 K1c K2c K4i K6y K8e T88 A18 A58 F24
e4*2007/46*1259*.. S03
- incl. Facelift 2021
Hyundai Kona Hybrid 69, 77 225/40R20 K1c K2b K5v A01 A12 A14
SX2 69, 77 235/35R20 K1c K2c K5v K6w A18 A58 F24
e4*2018/858*00153*.. 69, 77 235/40R20 K1c K2c K5v K6w NoE NoP S03
69, 77 245/35R20 K1c K2c K5x K6w
Hyundai Kona N 206 235/35R20 K1c K2c K5v K6v T92 A01 A12 A14
OS 206 245/30R20 K1c K2c K4i K6v T90 A18 A58 F24
e4*2007/46*1259*14-.. NoE NoP S03
Hyundai Nexo 32 (120) 225/40R20 T94 A12 A14 A18
FE 32 (120) 235/40R20 A01 K1a K1b K2b T96 A58 S03
e9*2007/46*6592*.. 32 (120) 245/35R20 A01 K1c K2b T95
32 (120) 245/40R20 A01 K1c K2b
Hyundai Santa Fe (III) 110-147 235/45R20 K1a K2b T00 A01 A12 A14
DM 110-147 245/45R20 K1a K2b A18 A57 S03
e11*2007/46*0633*..
§22 51735*05
110-147 255/40R20 K1c K2a K2b
- incl. Facelift 2016 110-147 255/45R20 K1c K2a K2b
110-147 265/45R20 K1c K2c
Hyundai Santa Fe (IV) 110-147 235/45R20 A12 A14 A18
TM 110-147 235/50R20 A01 K1c K2b A57 S03
e4*2007/46* 110-147 245/45R20 A01 K1c K2b
1318*00-02 110-147 255/40R20 A01 K1c K2b
110-147 255/45R20 A01 K1c K2b
110-147 265/45R20 A01 K1c K2c
Hyundai Santa Fe (IV) 132-148 235/45R20 T00 A12 A14 A18
TM 132-148 235/50R20 A01 K1c K2c A57 MpH NoE
e4*2007/46* 132-148 245/45R20 A01 K1c K2b S03
1318*03-.. 132-148 255/40R20 A01 K1c K2c
- ab Facelift 2020 132-148 255/45R20 A01 K1c K2c
132-148 265/45R20 A01 K1c K2c K3s
Hyundai Santa Fe (V) 117-132 235/45R20 A39 R37 T00 A14 A18 A57
MX5 117-132 235/50R20 A01 A12 K1c K2b R37 MpH NoE S03
e4*2018/858*00188*.. 117-132 245/45R20 A01 A12 K1c K2b
117-132 255/45R20 A01 A12 K1c K2b
117-132 265/45R20 A01 A12 K1c K2c
Hyundai Sonata 100-184 245/30R20 K1c K2b K42 K56 T90 A01 A12 A14
NF A18 Lim S01
e11*2001/116*0241*.
Hyundai Tucson (I) 82-129 245/35R20 A12 A14 A18
JM 82-129 255/35R20 KMV S01
e4*2001/116*0087*..
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Tucson (I) 82-129 245/35R20 K1c K2c A01 A12 A14
JM 82-129 255/35R20 K1c K2c A18 KOV S01
e4*2001/116*0087*..
- ohne Radhaus-
Verbreiterungen
Hyundai Tucson (III) 114-136 235/40R20 K1c K2c K6w K8x T96 A01 A12 A14
TL 114-136 245/35R20 K1c K2c K5v K6w K8x T95 A18 A57 S03
e11*2007/46*2711*..; 114-136 245/40R20 K1c K2c K5v K6w K8x
e5*2007/46*1084*.. 114-136 255/35R20 K1c K2c K5v K6w K8e K8x
- incl. Facelift 2018 114-136 255/40R20 K1c K2c K5v K6w K8e K8x
Hyundai Tucson (III) 85-136 235/40R20 K1c K2c K6w K8x T96 A01 A12 A14
TLE, TLE-HME 85-136 245/35R20 K1c K2c K5v K6w K8x T95 A18 A57 S03
e11*2007/46*2724*..; 85-136 245/40R20 K1c K2c K5v K6w K8x
e13*2007/46*1612*..; 85-136 255/35R20 K1c K2c K5v K6w K8e K8x
e5*2007/46*1076*.. 85-136 255/40R20 K1c K2c K5v K6w K8e K8x
- incl. Facelift 2018
Hyundai Tucson (IV) 85-132 235/45R20 K1a K1b K2b A01 A12 A14
NX4e 85-132 245/40R20 K1c K2c A18 A57 MpH
§22 51735*05
e5*2018/858*00001*.. 85-132 255/40R20 K1c K2c K3i K5a K5v K6w NoE S03
- incl. Facelift 2024
Kia Carens 85-122 225/35R20 G80 K1c K2c K3f K5d K6g K8m A01 A12 A14
RP T90 A18 A58 S01
e4*2007/46*0633*.. 85-122 245/30R20 G80 K1c K2c K3f K5d K6h K8s
T90
Kia EV3 50 (150) 225/40R20 K1c K2b T94 A01 A12 A14
SV1 50 (150) 235/40R20 K1c K2b K6w K8h A18 A58 Flh
e6*2018/858*00331*.. 50 (150) 245/35R20 K1c K2c K3i K5v K6w K8h T95 S03
- Elektro 50 (150) 245/40R20 K1c K2c K3i K5v K6w K8h
Kia EV6 42-81 235/45R20 K1c K2a K2b A01 A12 A14
CV 42-81 235/50R20 K1c K2c A18 A57 Flh
e9*2018/858*11073*.. 42-81 245/45R20 K1c K2c S03
- Elektro 42-81 255/45R20 K1c K2c
Kia Niro (I) PHEV 77-78 235/30R20 K1c K2a K2b K3i K5x K6i K6x A01 A12 A14
DE K7b K8i T88 A18 A58 S03
e4*2007/46*1139*..
- Plug-in Hybrid
Kia Niro (II) Hybrid 77 225/35R20 K1c K2c K3i K3s K5d K5i K5w A01 A12 A14
SG2 K6y T90 A18 A58 MpH
e9*2018/858*11241*.. 77 235/30R20 K1c K2c K3i K3s K5d K5x K6y NoE S03
- Hybrid, Plug-in Hybrid K7b K8m T88
Kia Niro Hybrid (I) 77-78 235/30R20 K1c K2a K2b K3i K5x K6i K6x A01 A12 A14
DE K7b K8i A18 A58 S03
e4*2007/46*1139*..
Kia Niro-EV (II) 50 (150) 225/35R20 K1c K2c K3s K6y K8h T90 A01 A12 A14
SG2 A18 A58 S03
e9*2018/858*11241*..
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Opirus 137-149 245/35R20 K1a Rld T95 A01 A12 A14
LD 137-149 245/35R20 HK1 K1a K56 T95 Z16 A18 Lim S01
e4*2001/116*0075
*00-02
Kia Optima 99-133 225/35R20 K1c K2c T90 A01 A12 A14
JF 99-180 235/35R20 K1c K2c K5b K8h T92 A18 A58 Lim
e4*2007/46*1018*.. 99-180 245/30R20 K1c K2c K5b K7d K8h T90 NoH S03
- incl. Facelift 2018
Kia Optima Spirit 100, 121 225/35R20 K1a K1b K2b T90 A01 A12 A14
TF A18 A58 BK1
e4*2007/46*0255*.. Lim S01
Kia Optima SW 99-133 225/35R20 K1c K2c T90 A01 A12 A14
JF 99-180 235/35R20 K1c K2c K5b K8h T92 A18 A58 Car
e4*2007/46*1018*.. 99-180 245/30R20 K1c K2c K5b K7d K8h T90 NoH S03
- incl. Facelift 2018
Kia Sorento (II) 110-145 235/45R20 K1a K2b T00 A01 A12 A14
XM FL 110-145 245/45R20 K1a K2b A18 S01
e11*2007/46*0634*.. 110-145 255/40R20 K1c K2b
§22 51735*05
110-145 255/45R20 K1c K2b
110-145 265/45R20 K1c K2b K3s K5v
Kia Sorento (II) 110-145 235/45R20 A12 A14 A18
XM, XMG 110-145 245/45R20 A57 S01
e11*2001/116*0358*..; 110-145 255/40R20 A01 K2b
e11*2007/46*0141*..; 110-145 255/45R20 A01 K2b
e13*2007/46*1098*..
Kia Sorento (III) 136-147 235/45R20 T00 A12 A14 A18
UM 136-147 245/45R20 A01 K2b A57 S03
e4*2007/46*0894*.. 136-147 255/40R20 A01 K1a K1b K2a K2b
- incl. Facelift 2017 136-147 255/45R20 A01 K1a K1b K2a K2b
136-147 265/45R20 A01 K1c K2a K2b K4h K5w K6g
K6w K8x
Kia Sorento (IV) 117-148 235/45R20 K1a K1b T00 A01 A12 A14
MQ4 117-148 235/50R20 K1c K2b A18 A57 NoP
e4*2007/46*1530*.. 117-148 245/45R20 K1c K2b S03
- incl. FL 2024 117-148 255/40R20 K1c K2b
117-148 255/45R20 K1c K2b
117-148 265/45R20 K1c K2c K3s K5v
Kia Sorento PHEV (IV) 117-132 235/45R20 K1a K1b T00 A01 A12 A14
MQ4 117-132 235/50R20 K1c K2b A18 A56 S03
e4*2007/46*1530*.. 117-132 245/45R20 K1c K2b
- incl. FL 2024 117-132 255/40R20 K1c K2b
117-132 255/45R20 K1c K2b
117-132 265/45R20 K1c K2c K3s K5v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Soul (II) 91-113 225/35R20 G16 K2b K6w K8e R37 A01 A12 A14
PS 91-150 235/35R20 G16 K2b K5b K5w K6w K8e A18 A58 KMV
e4*2007/46*0825*.. 91-150 245/30R20 K1c K2b K3a K5b K5w K6x K8m S03
- mit Radhaus- 91-150 255/30R20 G16 K1c K2c K3a K5b K5x K6y
Verbreiterungen K7a K8s
Kia Sportage (III) 85-135 235/45R20 K6w A01 A12 A14
SLS, SL 85-135 245/35R20 K1a A18 A57 S01
e11*2007/46* 85-135 245/40R20 K1a
0136*00-09; 85-135 255/35R20 K1a K1b K2b
0166*00-05
Kia Sportage (III) 85-135 235/45R20 K6w A01 A12 A14
SLS, SL 85-135 245/35R20 K1a K1b K2b A18 A57 S01
e11*2007/46* 85-135 245/40R20 K1a K1b K2b K6w
0136*10-.., 0166*06-..
ab Facelift 2014
Kia Sportage (IV) 114-136 235/40R20 K1a K1b K2a K2b T96 A01 A12 A14
QL 114-136 245/35R20 K1c K2a K2b T95 A18 A57 S03
e11*2007/46*3139*..; 114-136 245/40R20 K1c K2a K2b
§22 51735*05
e5*2007/46*1080*.. 114-136 255/35R20 K1c K2c K5v K6w
- incl. Facelift 2018 114-136 255/40R20 K1c K2c K5v K6w
Kia Sportage (IV) 85-136 235/40R20 K1a K1b K2a K2b T96 A01 A12 A14
QLE, QLE-KMD 85-136 245/35R20 K1c K2a K2b T95 A18 A57 S03
e11*2007/46*3144*..; 85-136 245/40R20 K1c K2a K2b
e13*2007/46*1971*..; 85-136 255/35R20 K1c K2c K5v K6w
e5*2007/46*1081*.. 85-136 255/40R20 K1c K2c K5v K6w
- incl. Facelift 2018
Kia Sportage (V) 85-132 235/45R20 K1a K1b K2b A01 A12 A14
NQ5e 85-132 245/40R20 K1c K2c K3i K5b K5v K6w A18 A57 MpH
e4*2018/858*00079*.. 85-132 255/40R20 K1c K2c K3i K5b K5v K6w NoE S03
Kia Sportage /KM (II) 82-129 245/35R20 A12 A14 A18
JE, JES 82-129 255/35R20 KMV S01
e4*2001/116*0089*..,
e4*2001/116*0120*..
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM (II) 82-129 245/35R20 K1c K2b A01 A12 A14
JE, JES 82-129 255/35R20 K1c K2c A18 KOV S01
e4*2001/116*0089*..,
e4*2001/116*0120*..
- ohne Radhaus-
Verbreiterungen
Kia XCeed 85-150 225/35R20 K1b R37 T90 A01 A12 A14
CD 85-150 235/30R20 K1a K1b K3f K5f K5w T88 A18 A58 Flh
e4*2007/46*1299*07-.. 85-150 235/35R20 K1a K1b K3f K3s K5f K5w KMV NoP S03
Kia XCeed PHEV 77 225/35R20 K1b T90 A01 A12 A14
CD 77 235/30R20 K1a K1b K3f K5f K5w T88 A18 A58 Flh
e4*2007/46*1299*07-.. 77 235/35R20 K1a K1b K3f K3s K5f K5w KMV S03
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 (III) 74-121 225/30R20 K1c K2b K4h K6r NoD R70 T85 A01 A12 A14
BL 74-121 235/30R20 K1c K2c K4g K6g K6r T88 A18 A58 Flh
e11*2001/116* 74-121 245/30R20 K1c K2c K3a K3s K4g K6g K6r Lim S02
0262*10-..
ab Modell 2013
(FIN: -.MZBM...)
- incl. Facelift 2017
(FIN: -.MZBN...)
Mazda 3 (IV) 85-137 225/30R20 K1c K2b K8h R70 T85 A01 A12 A14
BP, BPE 85-137 235/30R20 K1c K2c K3a K5d K8h T88 A18 A57 Lim
e13*2007/46*1972*..; MHy Y85 S04
e13*2007/46*2249*..
Mazda 6 (III) 107-143 225/35R20 T90 A12 A14 A18
GJ, GH 107-143 235/35R20 A01 K6e T88 T92 A57 Car Lim
e1*2007/46*1001*.. 107-143 245/35R20 A01 K1a K1b K2b K6e S02
e1*2001/116* 107-143 255/35R20 A01 K1c K2b K3a K3c K4h K5d
0448*14-.. K6g K6r K7d
- ab Modell 2013
§22 51735*05
- incl. Facelift 2016 u. 2018
Mazda CX-3 77-115 225/35R20 K1c A01 A12 A14
DJ1 77-115 235/30R20 K1c K2b A18 A57 Flh
e1*2007/46*1335*.. 77-115 235/35R20 K1c K2b K3v S02
77-115 245/30R20 K1c K2b K3v K6w
77-115 245/35R20 K1c K2b K3s K3v K6w
Mazda CX-30 85-143 225/40R20 A12 A14 A18
DM 85-143 235/35R20 A01 K1c K5w T88 T92 A57 F23 Flh
e13*2007/46*2041*.. 85-143 235/40R20 A01 K1c K5w KMV MHy S04
Mazda CX-5 110-141 235/45R20 A12 A14 A18
KE, GH 110-141 245/40R20 S02
e13*2007/46*1247*..; 110-141 245/45R20
e1*2001/116* 110-141 255/40R20 A01 K1c
0448*14-.. 110-141 255/45R20 A01 K1c
Mazda CX-5 110-143 235/45R20 A12 A14 A18
KF, KFE 110-143 245/40R20 A57 S04
e13*2007/46*1803*..; 110-143 245/45R20
e13*2007/46*1832*.. 110-143 255/40R20 A01 K1c
110-143 255/45R20 A01 K1c
Mazda CX-60 141-187 235/50R20 A91 A14 A18 A57
KH01, KH01E 141-187 245/45R20 A91 MpH NoE S04
e13*2018/858* 141-187 255/45R20 A12
00255*..; 141-187 265/45R20 A01 A12 K1c K2b
e13*2018/858*
00449*..
Mazda CX-7 120-191 245/45R20 K1c K2b A01 A12 A14
ER, ERE 120-191 255/45R20 K1c K2b A18 A57 S01
e11*2001/116*0308*. 120-191 265/45R20 K1c K2b K42
e13*2007/46*1109*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.

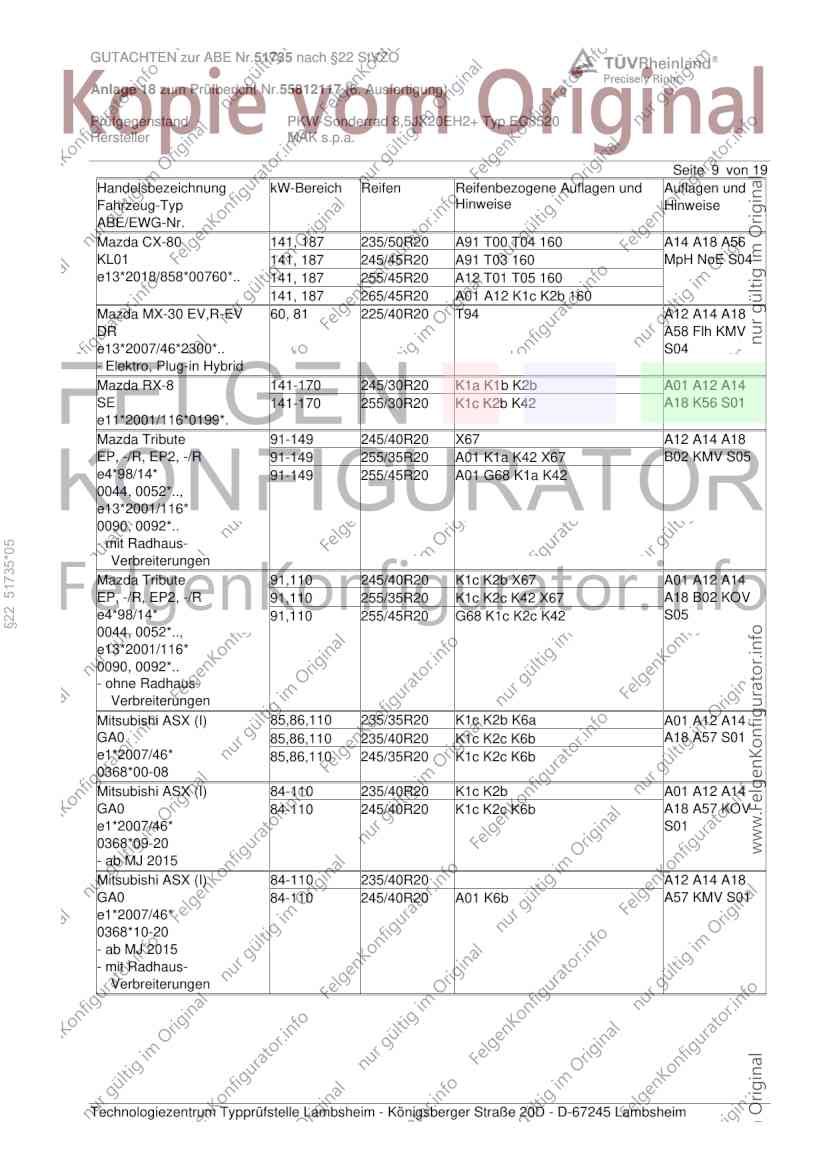

Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda CX-80 141, 187 235/50R20 A91 T00 T04 160 A14 A18 A56
KL01 141, 187 245/45R20 A91 T03 160 MpH NoE S04
e13*2018/858*00760*.. 141, 187 255/45R20 A12 T01 T05 160
141, 187 265/45R20 A01 A12 K1c K2b 160
Mazda MX-30 EV,R-EV 60, 81 225/40R20 T94 A12 A14 A18
DR A58 Flh KMV
e13*2007/46*2300*.. S04
- Elektro, Plug-in Hybrid
Mazda RX-8 141-170 245/30R20 K1a K1b K2b A01 A12 A14
SE 141-170 255/30R20 K1c K2b K42 A18 K56 S01
e11*2001/116*0199*.
Mazda Tribute 91-149 245/40R20 X67 A12 A14 A18
EP, -/R, EP2, -/R 91-149 255/35R20 A01 K1a K42 X67 B02 KMV S05
e4*98/14* 91-149 255/45R20 A01 G68 K1a K42
0044, 0052*..,
e13*2001/116*
0090, 0092*..
- mit Radhaus-
§22 51735*05
Verbreiterungen
Mazda Tribute 91,110 245/40R20 K1c K2b X67 A01 A12 A14
EP, -/R, EP2, -/R 91,110 255/35R20 K1c K2c K42 X67 A18 B02 KOV
e4*98/14* 91,110 255/45R20 G68 K1c K2c K42 S05
0044, 0052*..,
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mitsubishi ASX (I) 85,86,110 235/35R20 K1c K2b K6a A01 A12 A14
GA0 85,86,110 235/40R20 K1c K2c K6b A18 A57 S01
e1*2007/46* 85,86,110 245/35R20 K1c K2c K6b
0368*00-08
Mitsubishi ASX (I) 84-110 235/40R20 K1c K2b A01 A12 A14
GA0 84-110 245/40R20 K1c K2c K6b A18 A57 KOV
e1*2007/46* S01
0368*09-20
- ab MJ 2015
Mitsubishi ASX (I) 84-110 235/40R20 A12 A14 A18
GA0 84-110 245/40R20 A01 K6b A57 KMV S01
e1*2007/46*
0368*10-20
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.

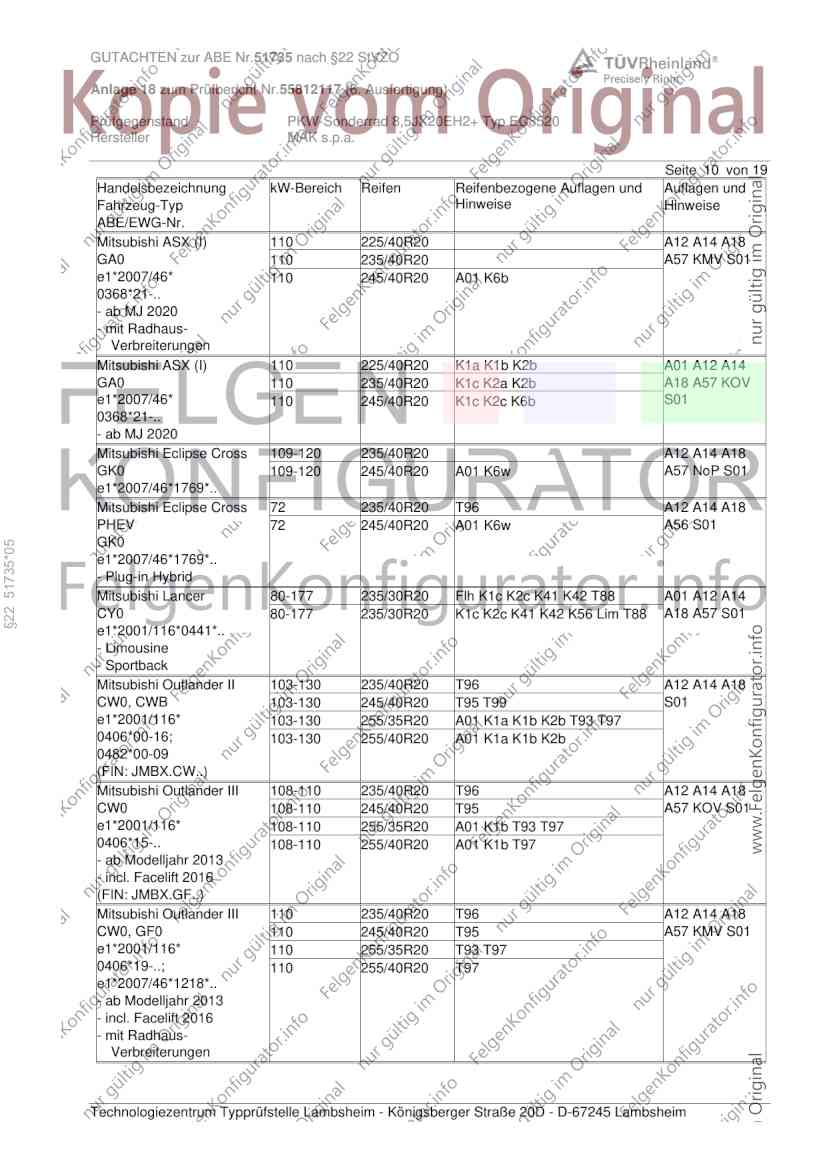

Seite 10 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi ASX (I) 110 225/40R20 A12 A14 A18
GA0 110 235/40R20 A57 KMV S01
e1*2007/46* 110 245/40R20 A01 K6b
0368*21-..
- ab MJ 2020
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX (I) 110 225/40R20 K1a K1b K2b A01 A12 A14
GA0 110 235/40R20 K1c K2a K2b A18 A57 KOV
e1*2007/46* 110 245/40R20 K1c K2c K6b S01
0368*21-..
- ab MJ 2020
Mitsubishi Eclipse Cross 109-120 235/40R20 A12 A14 A18
GK0 109-120 245/40R20 A01 K6w A57 NoP S01
e1*2007/46*1769*..
Mitsubishi Eclipse Cross 72 235/40R20 T96 A12 A14 A18
PHEV 72 245/40R20 A01 K6w A56 S01
GK0
§22 51735*05
e1*2007/46*1769*..
- Plug-in Hybrid
Mitsubishi Lancer 80-177 235/30R20 Flh K1c K2c K41 K42 T88 A01 A12 A14
CY0 80-177 235/30R20 K1c K2c K41 K42 K56 Lim T88 A18 A57 S01
e1*2001/116*0441*..
- Limousine
- Sportback
Mitsubishi Outlander II 103-130 235/40R20 T96 A12 A14 A18
CW0, CWB 103-130 245/40R20 T95 T99 S01
e1*2001/116* 103-130 255/35R20 A01 K1a K1b K2b T93 T97
0406*00-16; 103-130 255/40R20 A01 K1a K1b K2b
0482*00-09
(FIN: JMBX.CW..)
Mitsubishi Outlander III 108-110 235/40R20 T96 A12 A14 A18
CW0 108-110 245/40R20 T95 A57 KOV S01
e1*2001/116* 108-110 255/35R20 A01 K1b T93 T97
0406*15-.. 108-110 255/40R20 A01 K1b T97
- ab Modelljahr 2013
- incl. Facelift 2016
(FIN: JMBX.GF..)
Mitsubishi Outlander III 110 235/40R20 T96 A12 A14 A18
CW0, GF0 110 245/40R20 T95 A57 KMV S01
e1*2001/116* 110 255/35R20 T93 T97
0406*19-..; 110 255/40R20 T97
e1*2007/46*1218*..
- ab Modelljahr 2013
- incl. Facelift 2016
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.

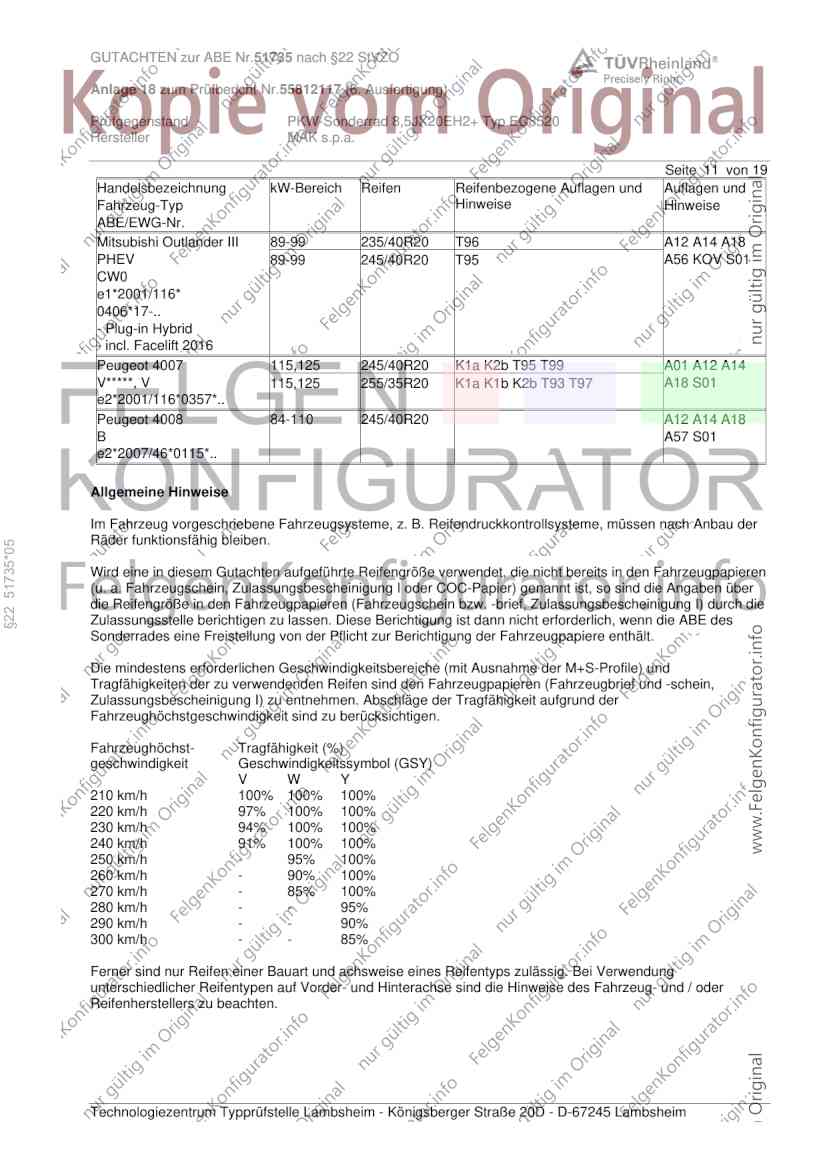

Seite 11 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Outlander III 89-99 235/40R20 T96 A12 A14 A18
PHEV 89-99 245/40R20 T95 A56 KOV S01
CW0
e1*2001/116*
0406*17-..
- Plug-in Hybrid
- incl. Facelift 2016
Peugeot 4007 115,125 245/40R20 K1a K2b T95 T99 A01 A12 A14
V*****, V 115,125 255/35R20 K1a K1b K2b T93 T97 A18 S01
e2*2001/116*0357*..
Peugeot 4008 84-110 245/40R20 A12 A14 A18
B A57 S01
e2*2007/46*0115*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
§22 51735*05
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 12 von 19
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
§22 51735*05
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

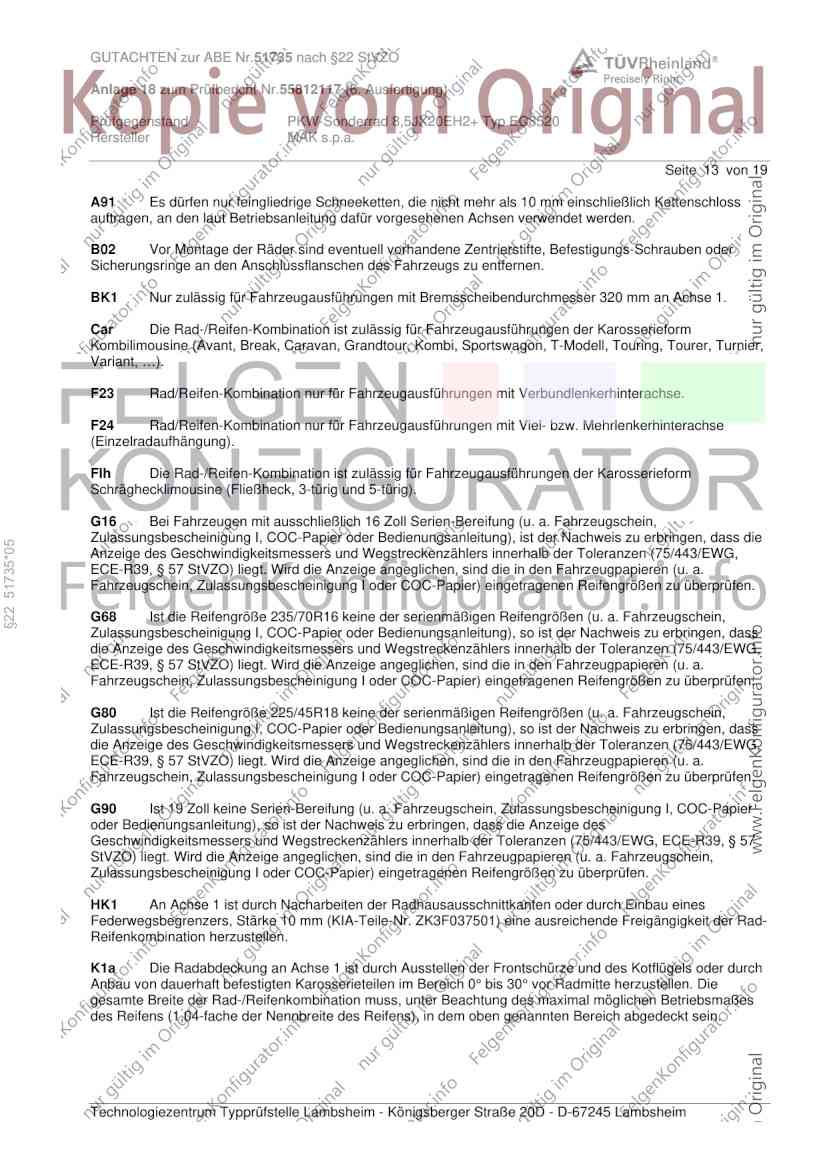

GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 13 von 19
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
BK1 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm an Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
§22 51735*05
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 14 von 19
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
§22 51735*05
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig nach
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden bzw.
nachzuarbeiten und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

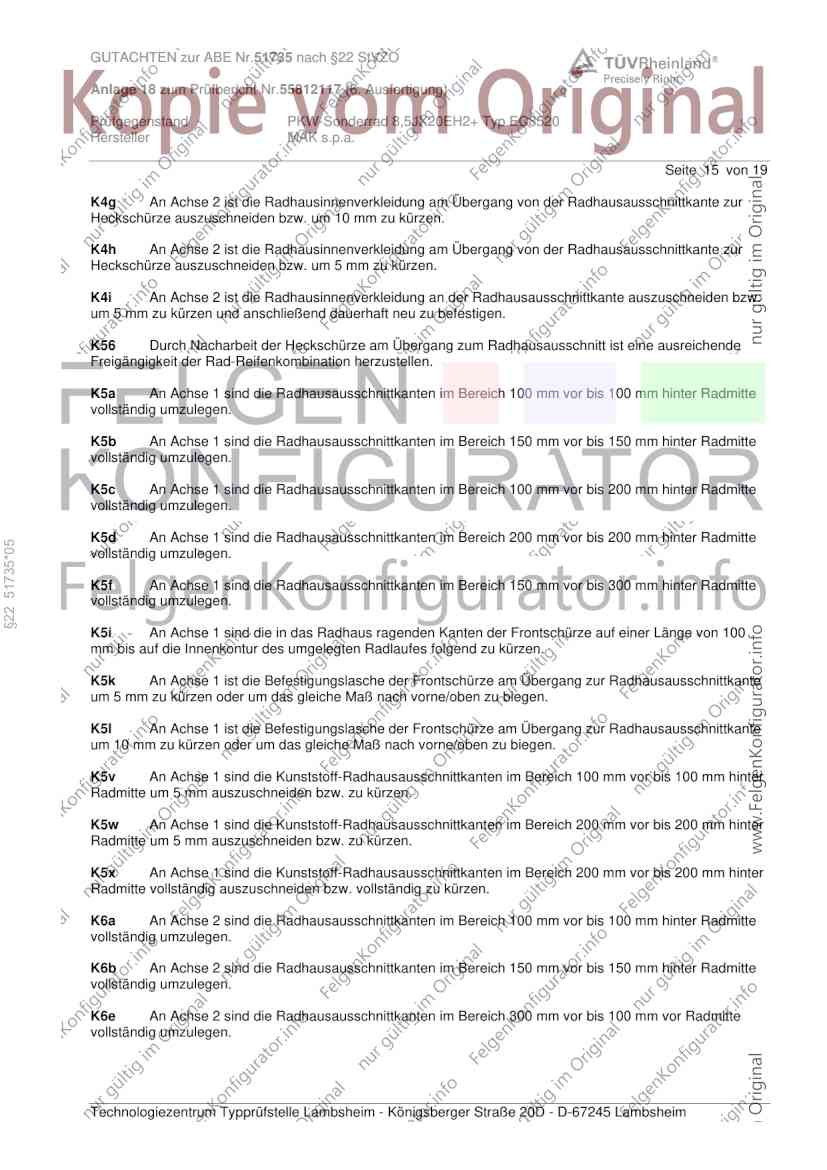

GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 15 von 19
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
§22 51735*05
vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter Radmitte
vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Radmitte
vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 16 von 19

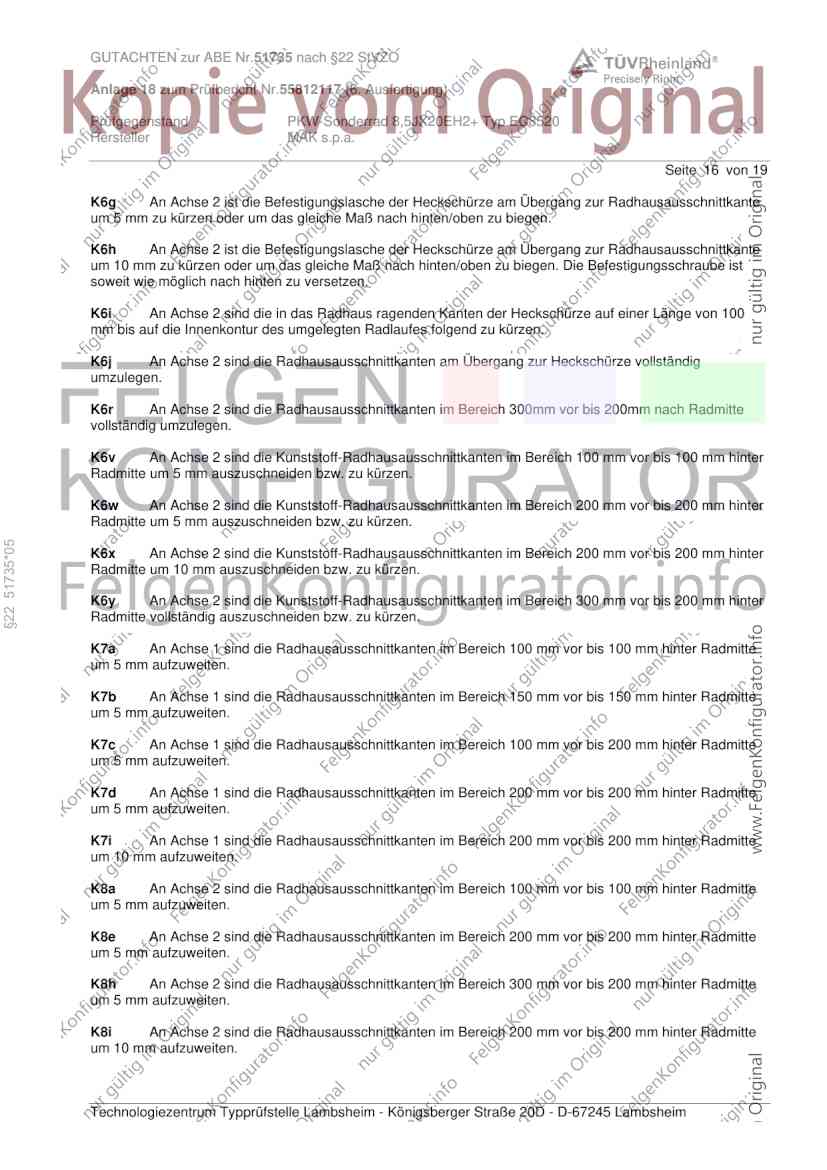

K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte
vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
§22 51735*05
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 17 von 19

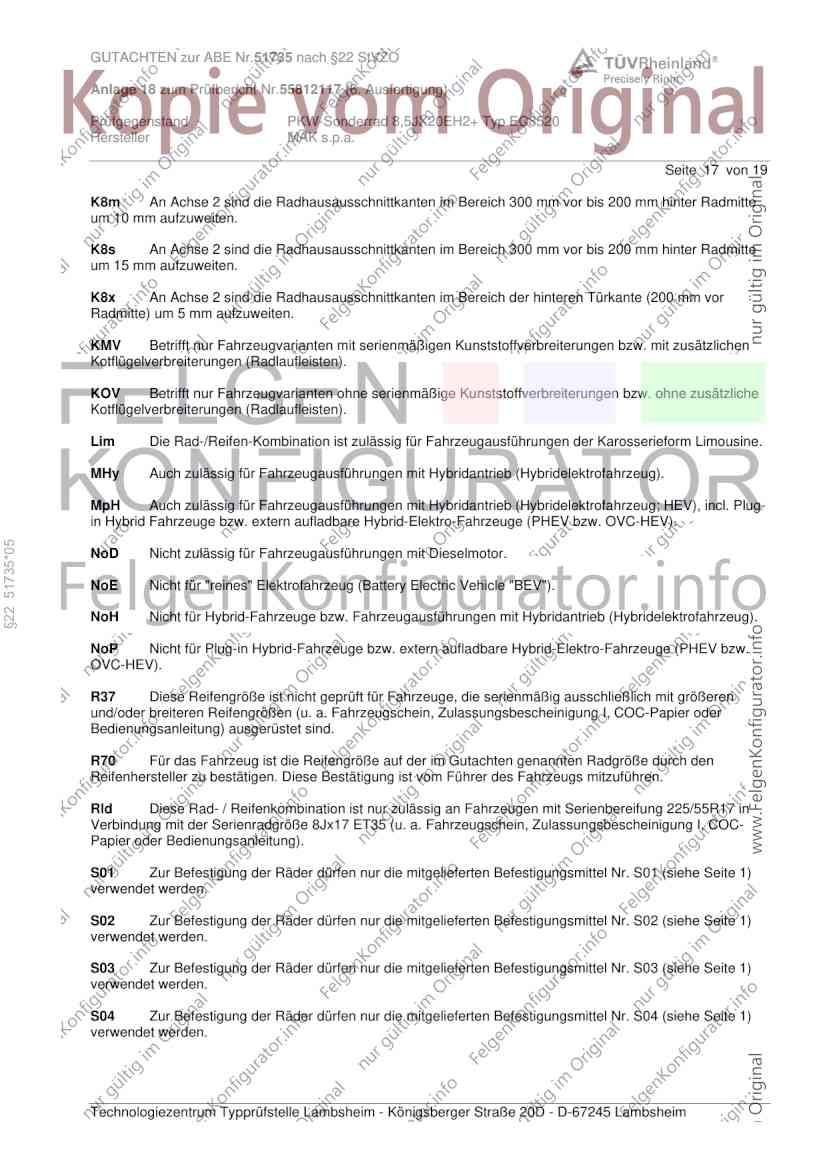

K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
§22 51735*05
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung 225/55R17 in
Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 18 von 19

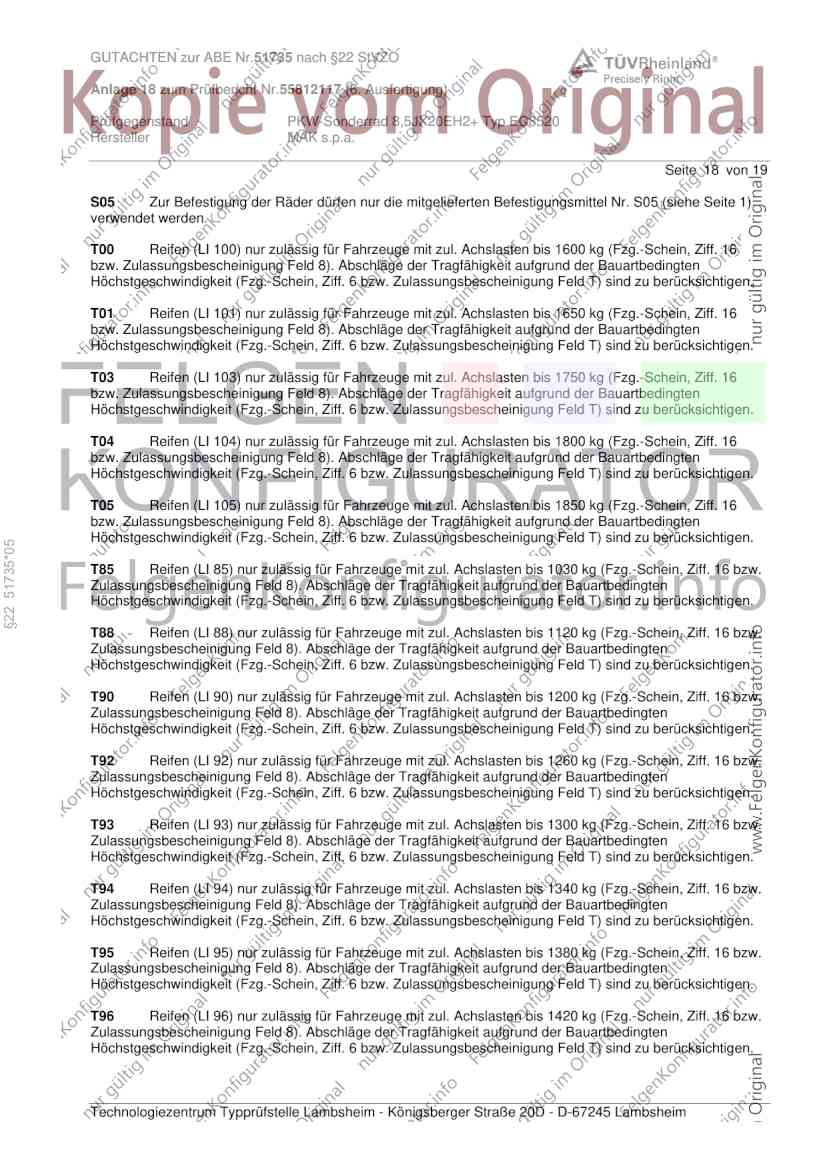

S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 51735*05
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 18 zum Prüfbericht Nr.55812117 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 19 von 19

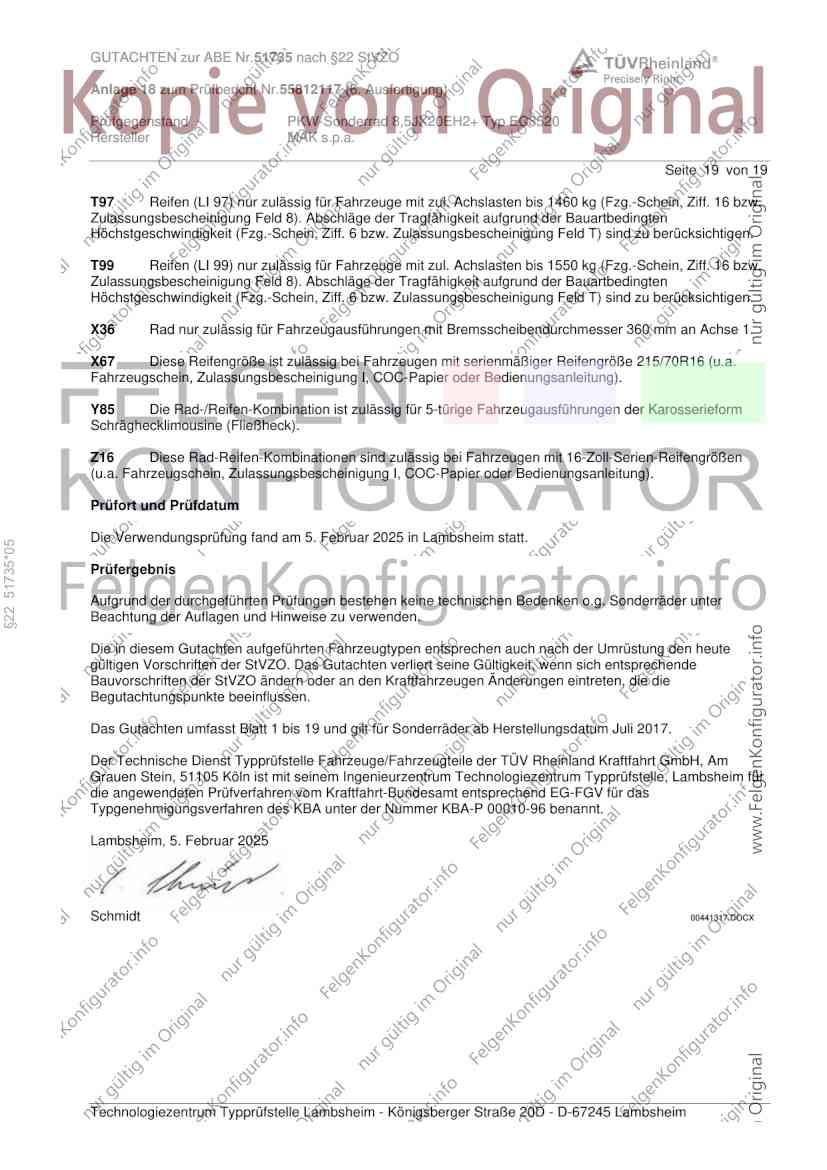

T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
X36 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse 1.
X67 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. Februar 2025 in Lambsheim statt.
§22 51735*05
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Juli 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. Februar 2025
Schmidt 00441317.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8½ J x 20 EH2+
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 51735*05
special wheels for passenger cars 8½ J x 20 EH2+
Genehmigungsnummer: 51735*05
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
EC8520
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 51735*05
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 51735*05
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technischer Dienst der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
05.02.2025
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55812117 (6. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 51735*05
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
34 - 40 1. Ausfertigung
19, 25, 34 2. Ausfertigung
2, 5, 13, 20, 24, 26 3. Ausfertigung
14, 23, 27 - 33 4. Ausfertigung
1, 3, 4, 6 - 12, 15 - 18, 21 - 22 6. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
§22 51735*05
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51735*05
Approval number:
10. Bemerkungen:
Remarks:
Für diese nach §22 StVZO freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 15 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 15 Fahrzeug-Zulassungsverordnung (FZV) is not required
for these wheel/tire combinations according to §22 StVZO.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Es wurden nationale Bestimmungen über Teile oder Ausrüstungen, die das
einwandfreie Funktionieren von Systemen, die für die Sicherheit des
Fahrzeugs oder seine Umweltverträglichkeit von wesentlicher Bedeutung
§22 51735*05
sind, angewendet (Artikel 56 Absatz 7 der VO (EU) 2018/858). Die
Anforderungen von Artikel 56, Absätze 1, 2 Unterabsätze 1 bis 3, 3 und 4 der
VO (EU) 2018/858 sind sinngemäß erfüllt.
National regulations have been applied to parts or equipment that ensure the
proper functioning of systems that are essential for the safety of the vehicle
or its environmental compatibility (Article 56 paragraph 7 of Regulation (EU)
2018/858). The requirements of Article 56, Paragraphs 1, 2, Subparagraphs 1
to 3, 3 and 4 of Regulation (EU) 2018/858 are accordingly fulfilled.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
Aktualisierung der Ausführungen
Update of the remarks
Kraftfahrt-Bundesamt
DE-24932 Flensburg
5
Genehmigungsnummer: 51735*05
Approval number:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 25.02.2025
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 51735*05
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 51735*05
Approval No.
Ausgabedatum: 12.02.2018 letztes Änderungsdatum: 25.02.2025
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55812117 (1. Ausfertigung) 25.01.2018
55812117 (2. Ausfertigung) 07.08.2019
55812117 (3. Ausfertigung) 16.01.2020
55812117 (4. Ausfertigung) 31.03.2021
55812117 (5. Ausfertigung) 19.05.2023
§22 51735*05
55812117 (6. Ausfertigung) 05.02.2025
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
EC8520 19.10.2017
EC8520 23.12.2024
Liste der Änderungen: Datum:
List of modifications: Date
Siehe Anlage "Liste der Änderungen" des Prüfberichtes
See appendix "List of modifications" of the test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51735*05
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten Vor-
schrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 51735
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder bevollmächtig-
ten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
§22 51735*05
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der genehmig-
te Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann ausgesprochen wer-
den, wenn die für die Erteilung und den Bestand der Genehmigung geforderten Vorausset-
zungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen die mit der Genehmi-
gung verbundenen Pflichten - auch soweit sie sich aus den zu dieser Genehmigung zuge-
ordneten besonderen Auflagen ergeben - verstößt oder wenn sich herausstellt, dass der ge-
nehmigte Typ den Erfordernissen der Verkehrssicherheit oder des Umweltschutzes nicht
entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 51735*05
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally pros-
ecuted.
§22 51735*05
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the as-
signed conditions to this approval, or if it is determined that the approved type does not com-
ply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get unhin-
dered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
