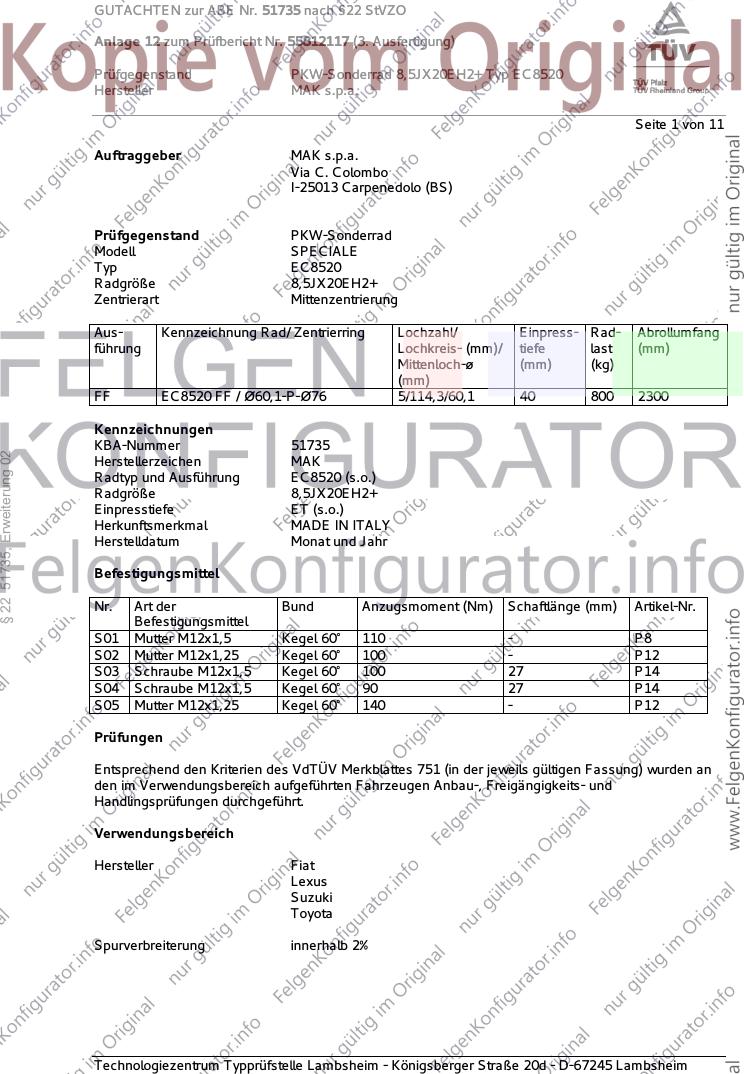

GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 1 von 11
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
Prüfgegenstand PKW-Sonderrad
Modell SPECIALE
Typ EC8520
Radgröße 8,5JX20EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
FF EC8520 FF / Ø60,1-P-Ø76 5/114,3/60,1 40 800 2300
Kennzeichnungen
KBA-Nummer 51735
§ 22 51735, Erweiterung 02
Herstellerzeichen MAK
Radtyp und Ausführung EC8520 (s.o.)
Radgröße 8,5JX20EH2+
Einpresstiefe ET (s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - P8
S02 Mutter M12x1,25 Kegel 60° 100 - P12
S03 Schraube M12x1,5 Kegel 60° 100 27 P14
S04 Schraube M12x1,5 Kegel 60° 90 27 P14
S05 Mutter M12x1,25 Kegel 60° 140 - P12
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 225/30R20 R70 T85 A12 A14 A18
FY 79-99,2 235/30R20 A01 K1a K1b K2b K42 A57 Flh KMV
e4*2001/116*0106*.. 79-99,2 245/30R20 A01 K1c K2b K30 K42 S03
Lexus ES 300h 131 235/35R20 T92 A12 A14 A18
XZ1L(EU,M), -/TMG 131 245/30R20 T90 A58 Lim S01
e6*2007/46*0250*..; 131 255/30R20 A01 K1a K1b K2b K3a K3b K3h K3i
e13*2007/46*1962*.. K4i T92
Lexus GS 183-255 245/30R20 T90 A12 A14 A18
S19(a) 183-255 255/30R20 K1a K2b K30 K42 K56 T92 Z49 Lim S01
e6*2001/116*
0103*00-05
Lexus GS 154, 180 235/35R20 K3h K3s K3v T92 A01 A12 A14
250/200t/300 A18 A58 Lim
S19(a) NoH S01
e6*2001/116*
0103*06-..
§ 22 51735, Erweiterung 02
ab Modell 2013
Lexus GS F 351 235/35R20 A10 M+S T92 A14 A18 A58
UL10 (EU,M) L06 Lim S01
e6*2007/46*0164*..
Lexus IS 110-153 235/30R20 G01 K30 R02 T88 A01 A12 A14
XE2(a) 110-153 245/30R20 R03 T90 A18 Lim VL0
e11*2001/116* 110-153 255/30R20 R03 T92 S01
0206*00-09
Lexus IS 250c 153 235/30R20 G01 K3s R02 T88 A01 A12 A14
XE2(a) 153 245/30R20 R03 T90 A18 Cbo VL0
e11*2001/116* 153 255/30R20 R03 T92 S01
0206*00-09
Lexus LS 430 207 245/35R20 K1c K41 K42 T95 A01 A12 A14
F3 A18 S01
e6*98/14*0079*..,
e6*2001/116*0079*..
Lexus NX 114, 175 235/45R20 A12 A14 A18
AZ1, AZ1-TMG 114, 175 245/40R20 A57 MHy S01
e6*2007/46*0111*..; 114, 175 245/45R20
e13*2007/46*1536*..
- incl. Hybrid
Lexus RC 133, 180 235/35R20 K3h K3s K3v T92 A01 A12 A14
XC1 (EU,M) A18 A58 Cpe
e11*2007/46*2883*..; MHy S01
e6*2007/46*0336*..
Lexus RC F 341, 351 235/35R20 A10 M+S T92 A14 A18 A58
UXC1 (EU,M) Cpe L06 S01
e11*2007/46*1532*..;
e6*2007/46*0335*..
Lexus UX 112, 127 225/40R20 A12 A14 A18
ZA1(EU,M), -/TMG 112, 127 235/35R20 A01 K6w T92 A57 MHy S01
e6*2007/46*0263*..; 112, 127 235/40R20 A01 K6w
e13*2007/46*2005*.. 112, 127 245/35R20 A01 K6w
112, 127 255/35R20 A01 K1a K6b K6x
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Grand Vitara 78-122 245/40R20 K1c A01 A12 A14
JT A18 Y84 S02
e4*2001/116*0091*..;
e4*2007/46*0292*..
- 3-Türer
Suzuki Grand Vitara 78-171 245/40R20 K1c A01 A12 A14
JT A18 Y85 S02
e4*2001/116*0091*..;
e4*2007/46*0292*..
- 5-Türer
Suzuki Kizashi 131 225/35R20 T90 A12 A14 A18
FR 131 235/35R20 A01 K1a K2b T92 A57 Lim S05
e4*2007/46*0142*.. 131 245/30R20 A01 K1a K2b T90
131 255/30R20 A01 K1c K2b K6d T92
Suzuki SX4 66-99,2 225/30R20 K1c K2b R70 T85 A01 A12 A14
EY 66-99,2 235/30R20 K1c K2c K42 A18 A58 Flh
e4*2001/116*0105*..; KOV S03
§ 22 51735, Erweiterung 02
66-99,2 245/30R20 K1c K2c K30 K42
e4*2007/46*0284*..
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 66-99,2 225/30R20 R70 T85 A12 A14 A18
EY 66-99,2 235/30R20 A01 K1a K1b K2b K42 A57 Flh KMV
e4*2001/116*0105*..; 66-99,2 245/30R20 A01 K1c K2b K30 K42 S03
e4*2007/46*0284*..
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 225/30R20 K1c K2b R70 T85 A01 A12 A14
GY 79,82,88 235/30R20 K1c K2c K42 A18 A58 Flh
e4*2001/116*0124*..; 79,82,88 245/30R20 K1c K2c K30 K42 KOV S02
e4*2007/46*0291*..
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 225/30R20 R70 T85 A12 A14 A18
GY 79,82,88 235/30R20 A01 K1a K1b K2b K42 A57 Flh KMV
e4*2001/116*0124*..; 79,82,88 245/30R20 A01 K1c K2b K30 K42 S02
e4*2007/46*0291*..
- mit Radhaus-
Verbreiterungen
Suzuki SX4 S-Cross 82,88,103 225/35R20 K1a K1b K2b K6x A01 A12 A14
JY A18 A57 S03
e4*2007/46*
0779*04-..
ab Modelljahr 2017
Suzuki SX4 S-Cross 88 235/30R20 K1c K2b K5v K6w T88 A01 A12 A14
JY A18 A57 S04
e4*2007/46*
0779*00-03
Suzuki Vitara 82-103 225/35R20 K1c K2b T88 A01 A12 A14
LY 82-103 235/30R20 K1c K2b K6v T88 A18 A57 S04
e4*2007/46*0928*.. 82-103 235/35R20 K1c K2b K6v
82-103 245/30R20 K1c K2b K6v
82-103 255/30R20 K1c K2c K3i K4i K5v K6x K8a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Avensis 82-130 255/30R20 K1c K2b K4h K6e T92 A01 A12 A14
T27, /-MS1 A18 Car Lim
e11*2001/116*0331*.; S01
e11*2007/46*0236*..
- incl. Facelift
2012+2015
Toyota C-HR 72-112 225/40R20 K1c K6w A01 A12 A14
AX1T(EU,M), -/TMG 72-112 235/35R20 K1c K2b K6b K6x A18 A57 MHy
e11*2007/46*3641*..; 72-112 235/40R20 K1c K2b K6b K6x S01
e13*2007/46*1765*..; 72-112 245/35R20 K1c K2c K5v K6b K6x
e6*2007/46*0264*..;
e6*2007/46*0338*..
Toyota Camry Hybrid 131 225/35R20 T90 A12 A14 A18
XV7 (EU,M), -/TMG 131 235/35R20 T92 A58 Lim V20
e6*2007/46*0322*..; 131 245/30R20 A01 K1a K1b K2a K2b T90 S01
e13*2007/46*2046*.. 131 255/30R20 A01 K2c K8e R03 T92
Toyota RAV4 (III) 100-130 245/40R20 A12 A14 A18
§ 22 51735, Erweiterung 02
XA3(a) 100-130 255/35R20 A01 K1a K1b K2b A57 KOV S01
e6*2001/116* 100-130 255/40R20 A01 K1a K1b K2b
0105*00-08
- ohne Radhaus-
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 245/40R20 A12 A14 A18
XA3(a) 100-130 255/35R20 A57 KMV S01
e6*2001/116* 100-130 255/40R20
0105*00-08
- mit Radhaus-
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 235/45R20 A12 A14 A18
XA3(a) 91-112 245/40R20 A57 LT4 S01
e6*2001/116* 91-112 245/45R20
0105*09-13 91-112 255/40R20
- ab Modell 2013
Toyota RAV4 (IV) 91-112 235/45R20 A12 A14 A18
XA3(a) 91-112 245/40R20 A57 LT3 S01
e6*2001/116* 91-112 245/45R20
0105*09-13 91-112 255/40R20
- ab Modell 2013
Toyota RAV4 (IV) 105, 112 235/45R20 A12 A14 A18
XA3(a), -/TMG 105, 112 245/40R20 A57 LT4 S01
e6*2001/116* 105, 112 245/45R20
0105*14-..; 105, 112 255/40R20
e13*2007/46*1657*..
- ab Facelift 2016
Toyota RAV4 (IV) 105, 112 235/45R20 A12 A14 A18
XA3(a), -/TMG 105, 112 245/40R20 A57 LT3 S01
e6*2001/116* 105, 112 245/45R20
0105*14-..; 105, 112 255/40R20
e13*2007/46*1657*..
- ab Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (IV) 114 235/45R20 A12 A14 A18
Hybrid 114 245/40R20 A57 LT4 S01
XA4(EU,M), -/TMG 114 245/45R20
e6*2007/46*0166*..; 114 255/40R20
e13*2007/46*1658*..
Toyota RAV4 (IV) 114 235/45R20 A12 A14 A18
Hybrid 114 245/40R20 A57 LT3 S01
XA4(EU,M), -/TMG 114 245/45R20
e6*2007/46*0166*..; 114 255/40R20
e13*2007/46*1658*..
Toyota RAV4 (V) 129, 131 235/45R20 A12 A14 A18
XA5(EU,M), -/TMG A57 MHy S01
e6*2007/46*0289*..;
e13*2007/46*1991*..

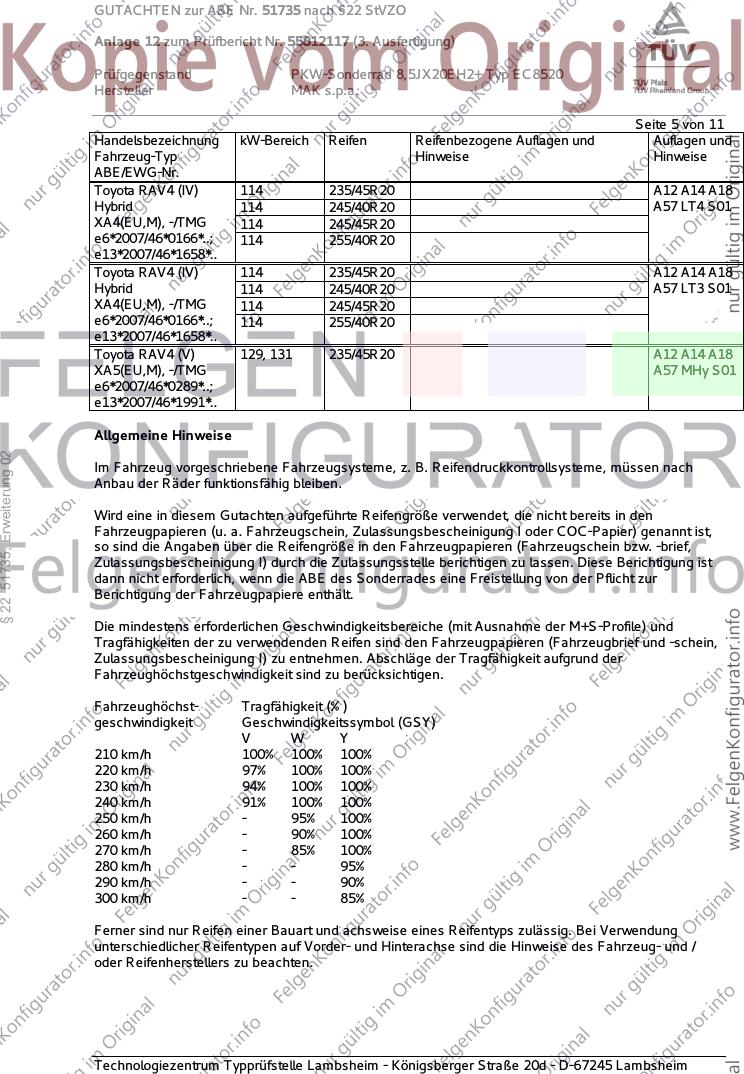

Allgemeine Hinweise
§ 22 51735, Erweiterung 02
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.

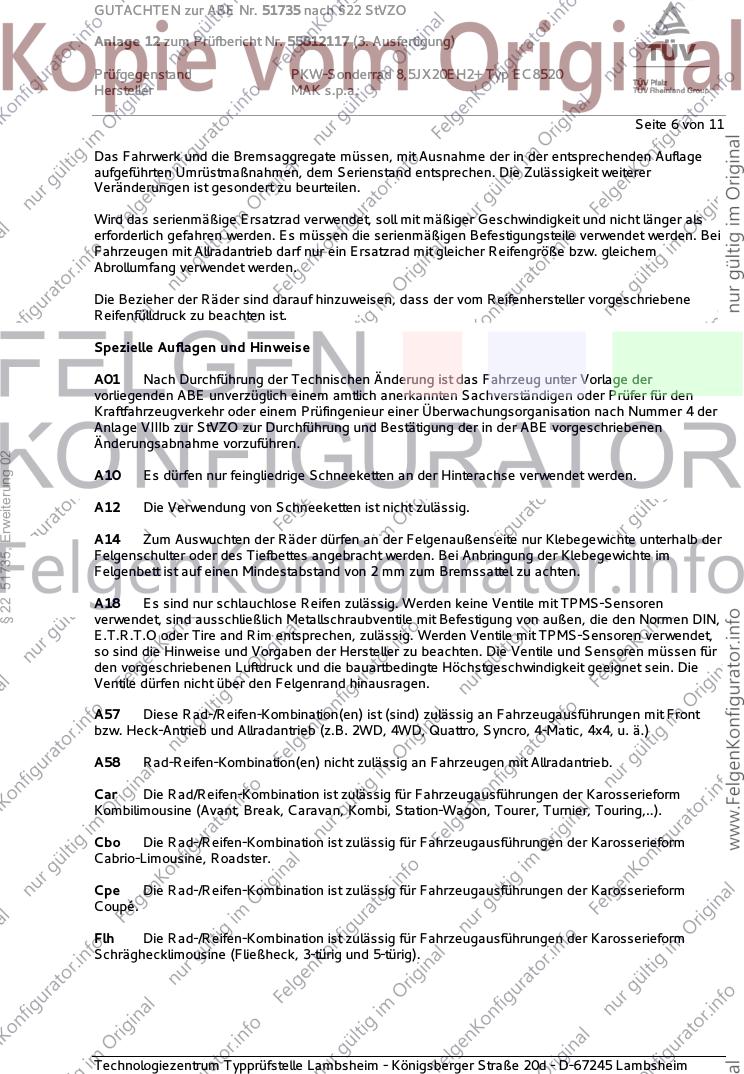

Seite 6 von 11
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
§ 22 51735, Erweiterung 02
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 7 von 11

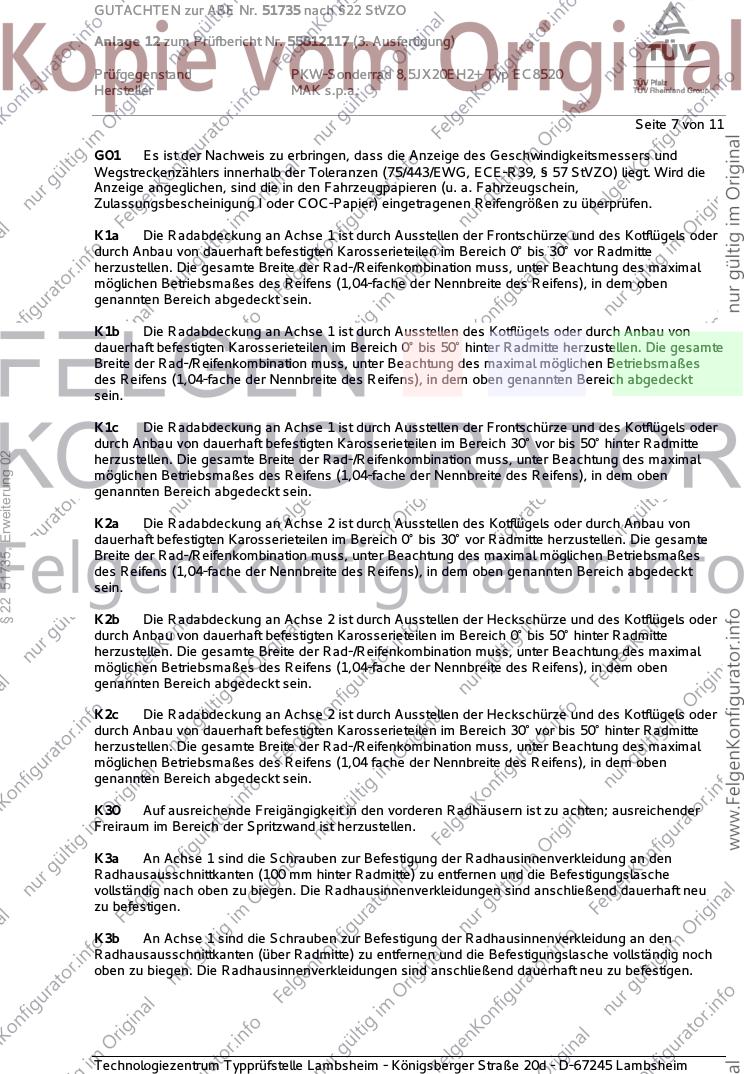

G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
§ 22 51735, Erweiterung 02
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 8 von 11

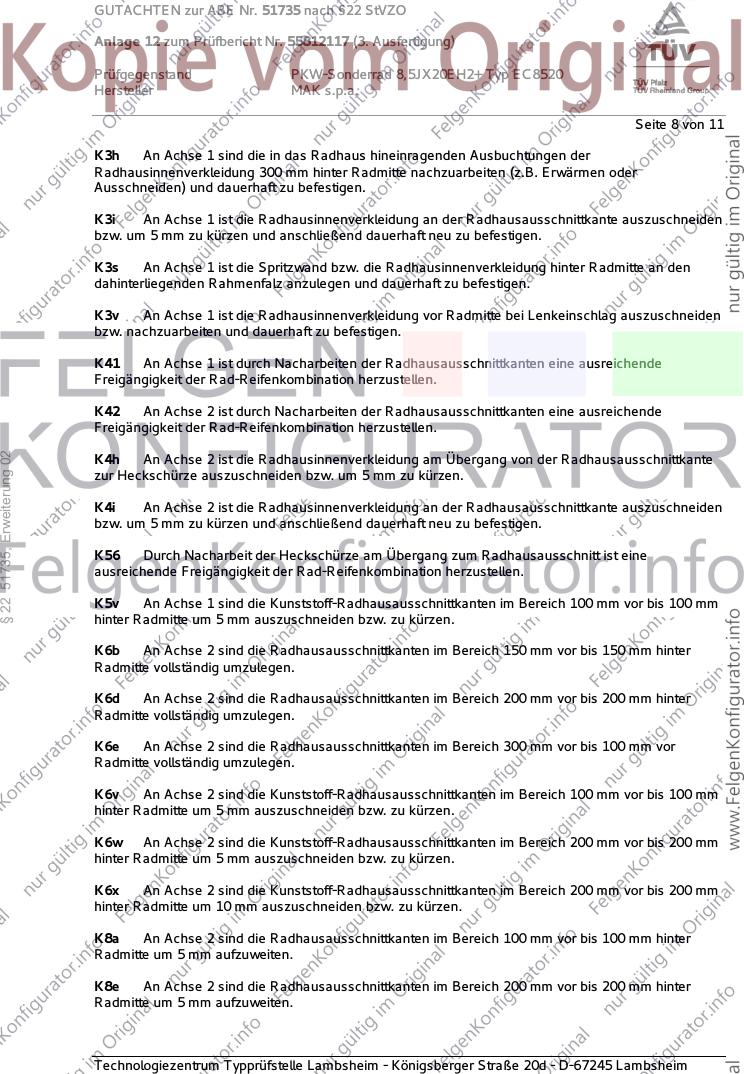

K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung 300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 51735, Erweiterung 02
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 9 von 11

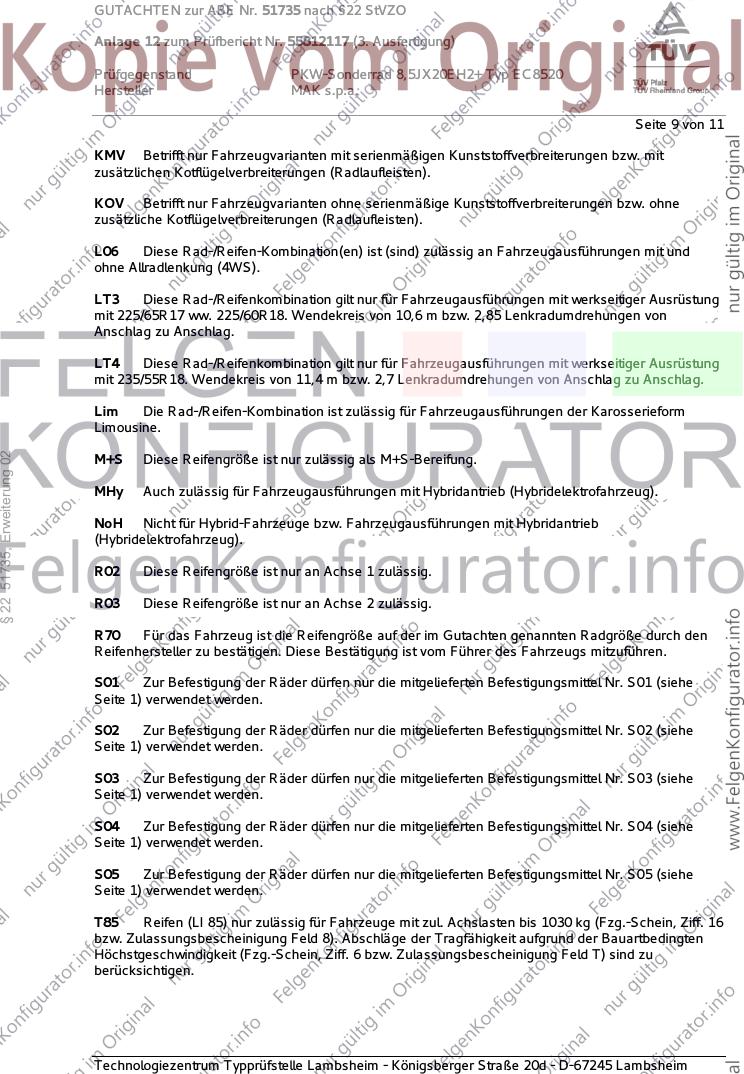

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 225/65R17 ww. 225/60R18. Wendekreis von 10,6 m bzw. 2,85 Lenkradumdrehungen von
Anschlag zu Anschlag.
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 235/55R18. Wendekreis von 11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
§ 22 51735, Erweiterung 02
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 10 von 11

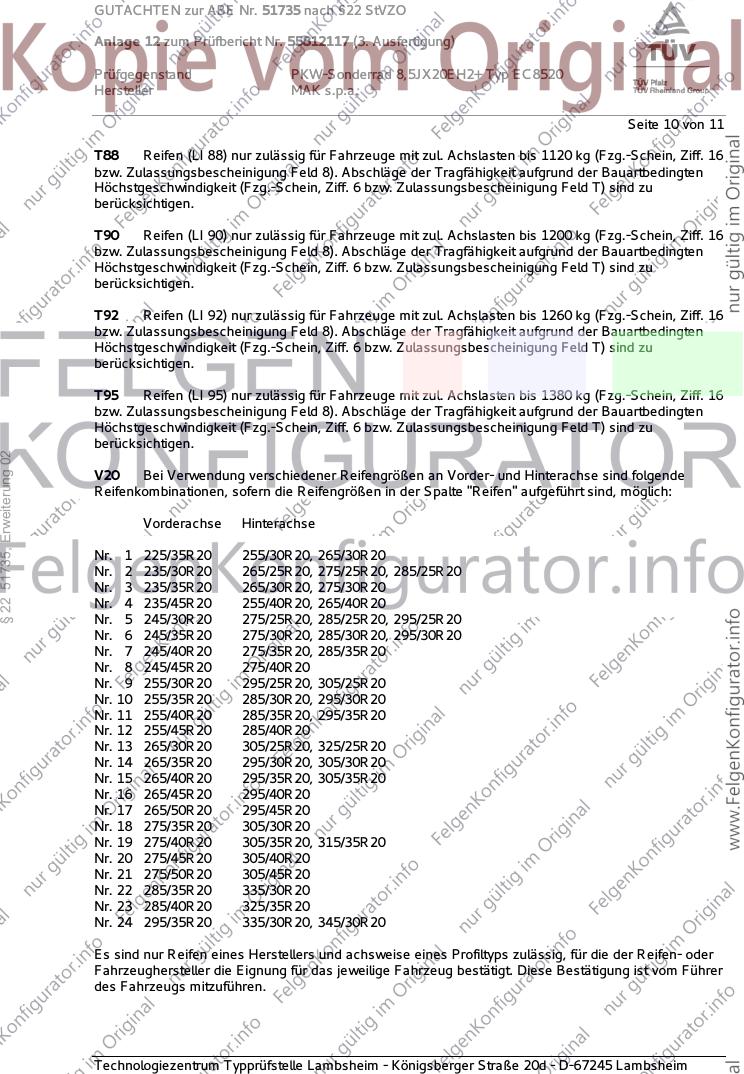

T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 51735, Erweiterung 02
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/45R20 305/40R20
Nr. 21 275/50R20 305/45R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

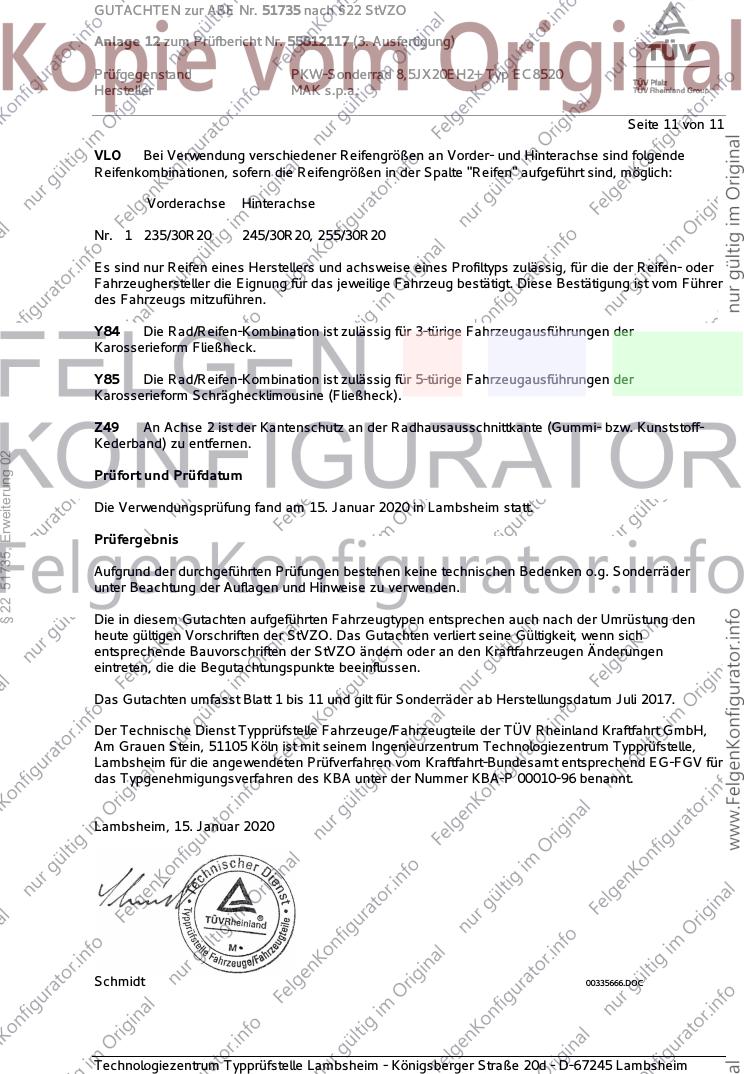

GUTACHTEN zur ABE Nr. 51735 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55812117 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 11 von 11
VL0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/30R20 245/30R20, 255/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
§ 22 51735, Erweiterung 02
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. Januar 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juli 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Januar 2020
Schmidt 00335666.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
