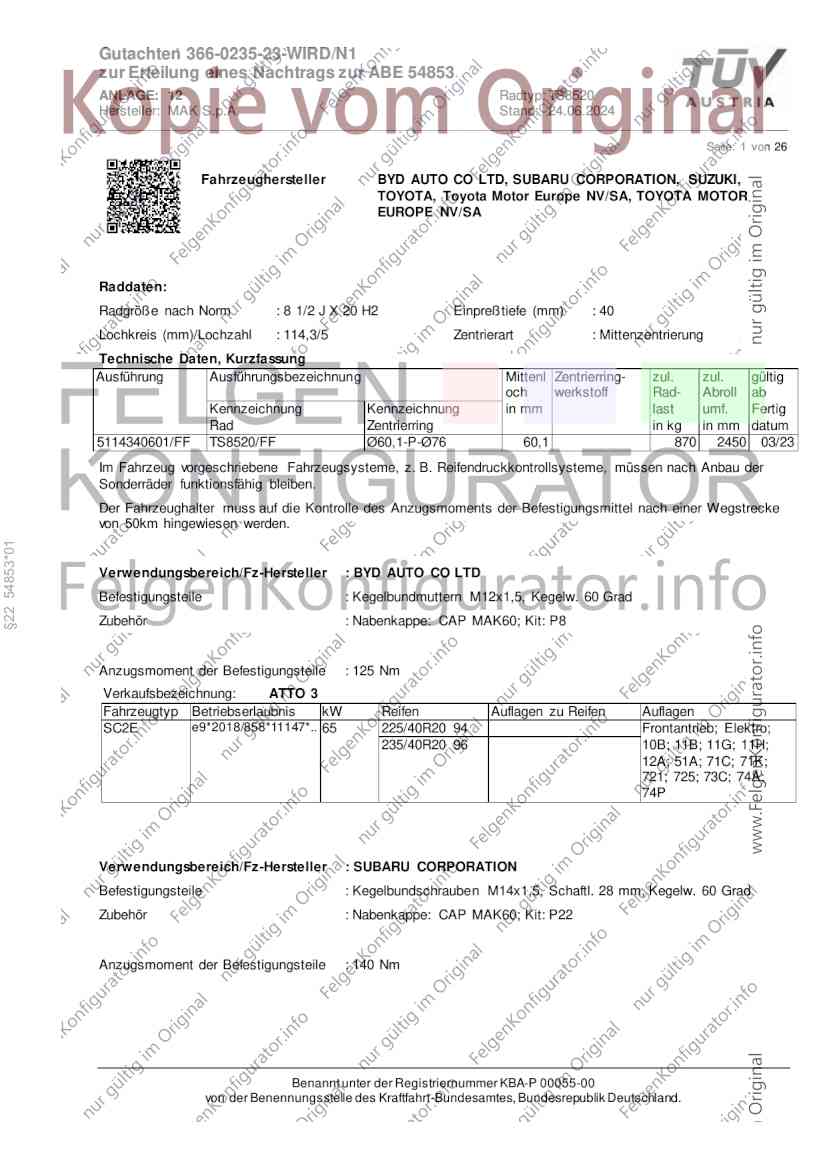

Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 1 von 26
Fahrzeughersteller BYD AUTO CO LTD, SUBARU CORPORATION, SUZUKI,
TOYOTA, Toyota Motor Europe NV/SA, TOYOTA MOTOR
EUROPE NV/SA
Raddaten:
Radgröße nach Norm : 8 1/2 J X 20 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
5114340601/FF TS8520/FF Ø60,1-P-Ø76 60,1 870 2450 03/23
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
§22 54853*01
Verwendungsbereich/Fz-Hersteller : BYD AUTO CO LTD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Nabenkappe: CAP MAK60; Kit: P8
Anzugsmoment der Befestigungsteile : 125 Nm
Verkaufsbezeichnung: ATTO 3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SC2E e9*2018/858*11147*.. 65 225/40R20 94 Frontantrieb; Elektro;
235/40R20 96 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verwendungsbereich/Fz-Hersteller : SUBARU CORPORATION
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Nabenkappe: CAP MAK60; Kit: P22
Anzugsmoment der Befestigungsteile : 140 Nm
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 2 von 26

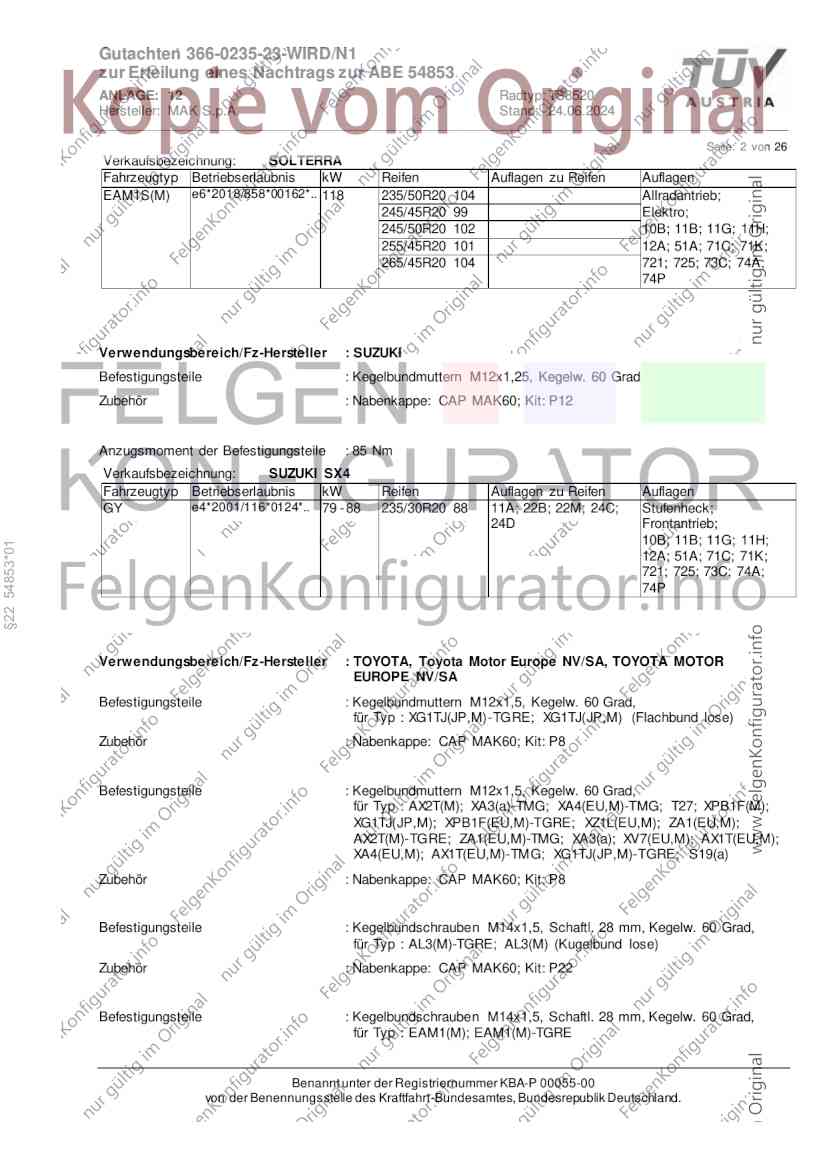

Verkaufsbezeichnung: SOLTERRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EAM1S(M) e6*2018/858*00162*.. 118 235/50R20 104 Allradantrieb;
245/45R20 99 Elektro;
245/50R20 102 10B; 11B; 11G; 11H;
255/45R20 101 12A; 51A; 71C; 71K;
265/45R20 104 721; 725; 73C; 74A;
74P
Verwendungsbereich/Fz-Hersteller : SUZUKI
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad
Zubehör : Nabenkappe: CAP MAK60; Kit: P12
Anzugsmoment der Befestigungsteile : 85 Nm
Verkaufsbezeichnung: SUZUKI SX4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GY e4*2001/116*0124*.. 79 - 88 235/30R20 88 11A; 22B; 22M; 24C; Stufenheck;
24D Frontantrieb;
10B; 11B; 11G; 11H;
§22 54853*01
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verwendungsbereich/Fz-Hersteller : TOYOTA, Toyota Motor Europe NV/SA, TOYOTA MOTOR
EUROPE NV/SA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : XG1TJ(JP,M)-TGRE; XG1TJ(JP,M) (Flachbund lose)
Zubehör : Nabenkappe: CAP MAK60; Kit: P8
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : AX2T(M); XA3(a)-TMG; XA4(EU,M)-TMG; T27; XPB1F(M);
XG1TJ(JP,M); XPB1F(EU,M)-TGRE; XZ1L(EU,M); ZA1(EU,M);
AX2T(M)-TGRE; ZA1(EU,M)-TMG; XA3(a); XV7(EU,M); AX1T(EU,M);
XA4(EU,M); AX1T(EU,M)-TMG; XG1TJ(JP,M)-TGRE; S19(a)
Zubehör : Nabenkappe: CAP MAK60; Kit: P8
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : AL3(M)-TGRE; AL3(M) (Kugelbund lose)
Zubehör : Nabenkappe: CAP MAK60; Kit: P22
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : EAM1(M); EAM1(M)-TGRE
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 3 von 26

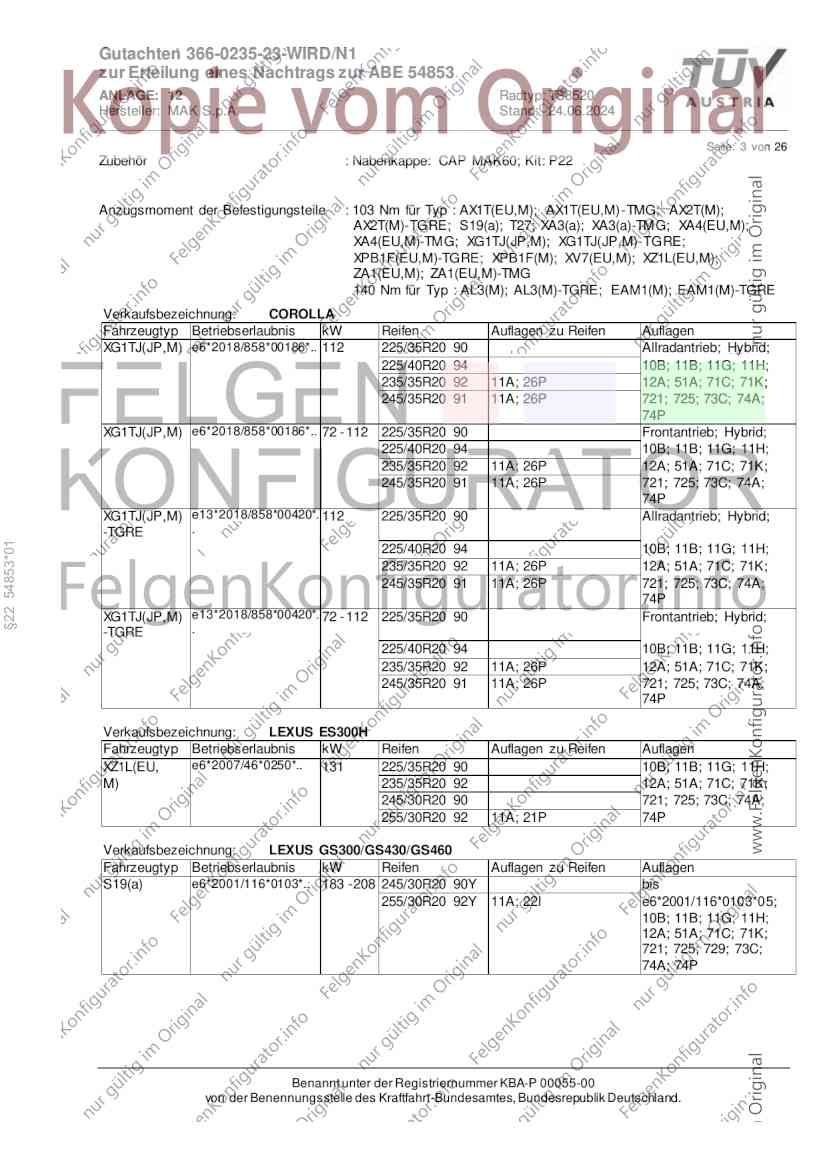

Zubehör : Nabenkappe: CAP MAK60; Kit: P22
Anzugsmoment der Befestigungsteile : 103 Nm für Typ : AX1T(EU,M); AX1T(EU,M)-TMG; AX2T(M);
AX2T(M)-TGRE; S19(a); T27; XA3(a); XA3(a)-TMG; XA4(EU,M);
XA4(EU,M)-TMG; XG1TJ(JP,M); XG1TJ(JP,M)-TGRE;
XPB1F(EU,M)-TGRE; XPB1F(M); XV7(EU,M); XZ1L(EU,M);
ZA1(EU,M); ZA1(EU,M)-TMG
140 Nm für Typ : AL3(M); AL3(M)-TGRE; EAM1(M); EAM1(M)-TGRE
Verkaufsbezeichnung: COROLLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XG1TJ(JP,M) e6*2018/858*00186*.. 112 225/35R20 90 Allradantrieb; Hybrid;
225/40R20 94 10B; 11B; 11G; 11H;
235/35R20 92 11A; 26P 12A; 51A; 71C; 71K;
245/35R20 91 11A; 26P 721; 725; 73C; 74A;
74P
XG1TJ(JP,M) e6*2018/858*00186*.. 72 - 112 225/35R20 90 Frontantrieb; Hybrid;
225/40R20 94 10B; 11B; 11G; 11H;
235/35R20 92 11A; 26P 12A; 51A; 71C; 71K;
245/35R20 91 11A; 26P 721; 725; 73C; 74A;
74P
XG1TJ(JP,M) e13*2018/858*00420*. 112 225/35R20 90 Allradantrieb; Hybrid;
-TGRE .
§22 54853*01
225/40R20 94 10B; 11B; 11G; 11H;
235/35R20 92 11A; 26P 12A; 51A; 71C; 71K;
245/35R20 91 11A; 26P 721; 725; 73C; 74A;
74P
XG1TJ(JP,M) e13*2018/858*00420*. 72 - 112 225/35R20 90 Frontantrieb; Hybrid;
-TGRE .
225/40R20 94 10B; 11B; 11G; 11H;
235/35R20 92 11A; 26P 12A; 51A; 71C; 71K;
245/35R20 91 11A; 26P 721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: LEXUS ES300H
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XZ1L(EU, e6*2007/46*0250*.. 131 225/35R20 90 10B; 11B; 11G; 11H;
M) 235/35R20 92 12A; 51A; 71C; 71K;
245/30R20 90 721; 725; 73C; 74A;
255/30R20 92 11A; 21P 74P
Verkaufsbezeichnung: LEXUS GS300/GS430/GS460
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S19(a) e6*2001/116*0103*.. 183 - 208 245/30R20 90Y bis
255/30R20 92Y 11A; 22I e6*2001/116*0103*05;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 4 von 26

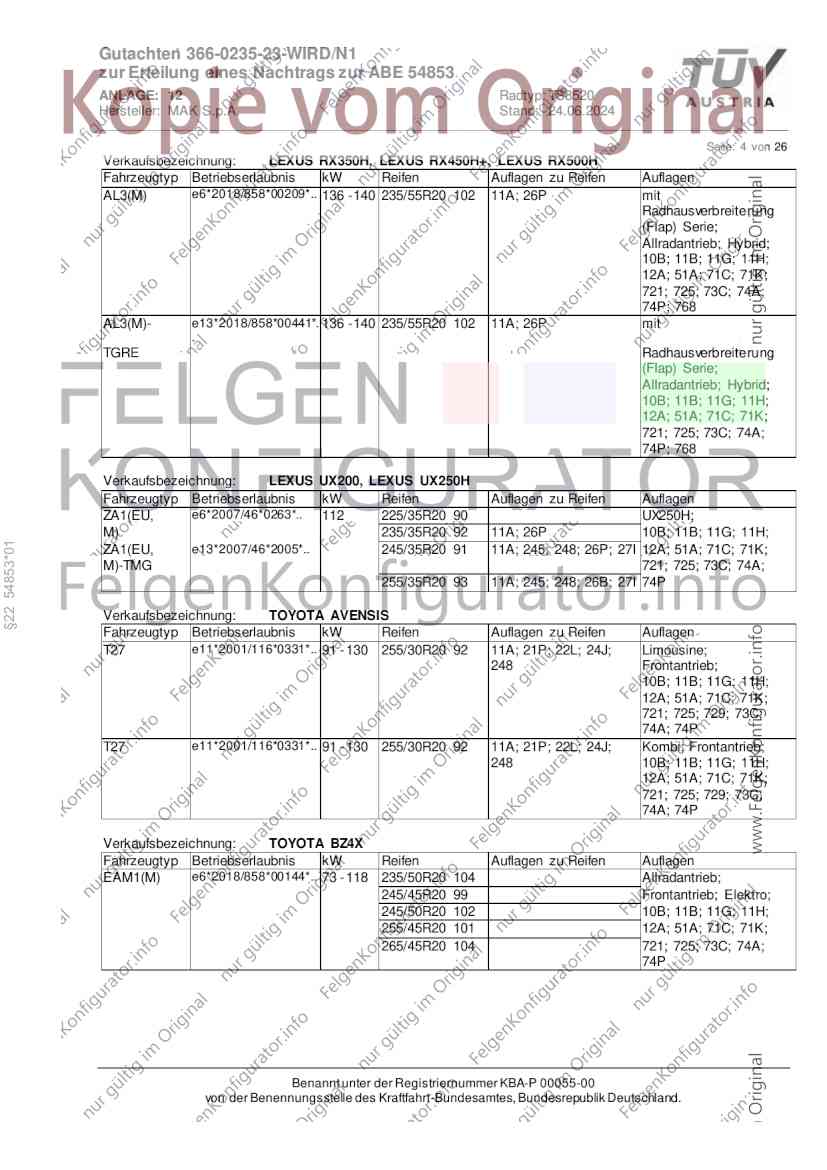

Verkaufsbezeichnung: LEXUS RX350H, LEXUS RX450H+, LEXUS RX500H
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AL3(M) e6*2018/858*00209*.. 136 - 140 235/55R20 102 11A; 26P mit
Radhausverbreiterung
(Flap) Serie;
Allradantrieb; Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 768
AL3(M)- e13*2018/858*00441*. 136 - 140 235/55R20 102 11A; 26P mit
.
TGRE Radhausverbreiterung
(Flap) Serie;
Allradantrieb; Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 768
Verkaufsbezeichnung: LEXUS UX200, LEXUS UX250H
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ZA1(EU, e6*2007/46*0263*.. 112 225/35R20 90 UX250H;
M) 235/35R20 92 11A; 26P 10B; 11B; 11G; 11H;
§22 54853*01
ZA1(EU, e13*2007/46*2005*.. 245/35R20 91 11A; 245; 248; 26P; 27I 12A; 51A; 71C; 71K;
M)-TMG 721; 725; 73C; 74A;
255/35R20 93 11A; 245; 248; 26B; 27I 74P
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T27 e11*2001/116*0331*.. 91 - 130 255/30R20 92 11A; 21P; 22L; 24J; Limousine;
248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
T27 e11*2001/116*0331*.. 91 - 130 255/30R20 92 11A; 21P; 22L; 24J; Kombi; Frontantrieb;
248 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P

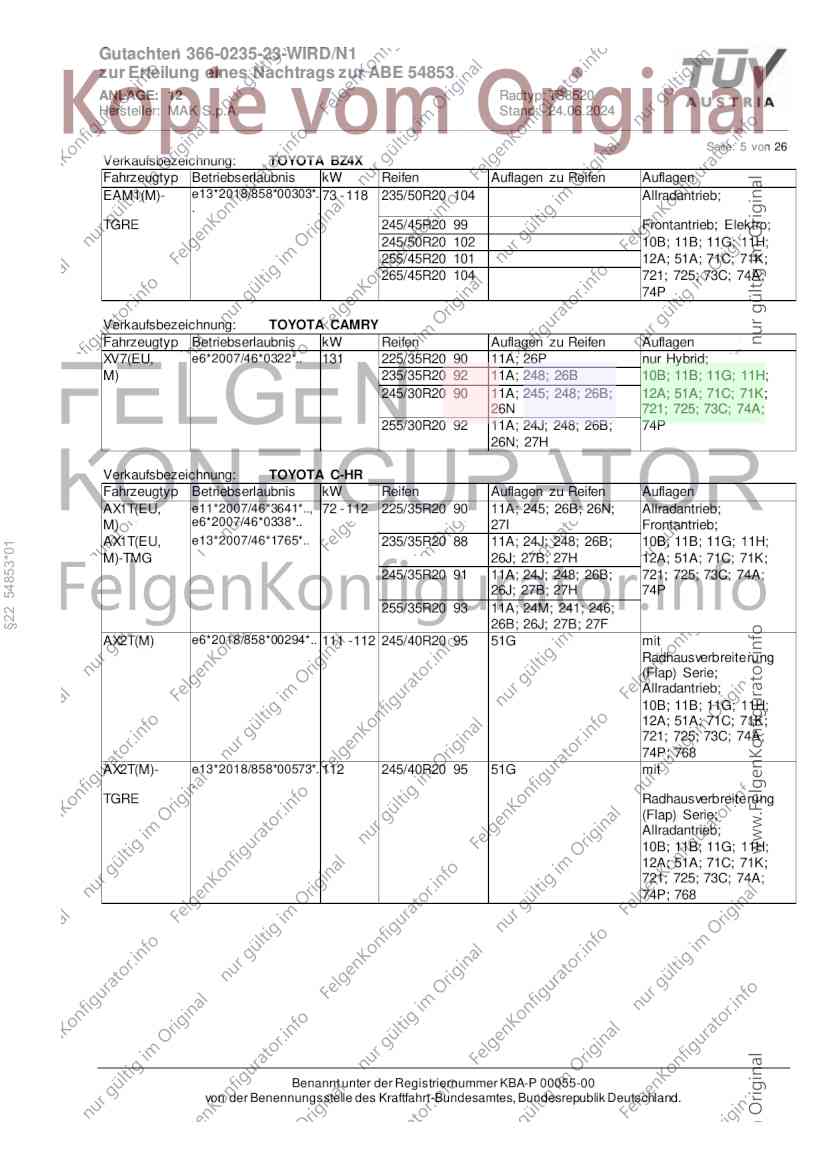

Verkaufsbezeichnung: TOYOTA BZ4X
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EAM1(M) e6*2018/858*00144*.. 73 - 118 235/50R20 104 Allradantrieb;
245/45R20 99 Frontantrieb; Elektro;
245/50R20 102 10B; 11B; 11G; 11H;
255/45R20 101 12A; 51A; 71C; 71K;
265/45R20 104 721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 5 von 26
Verkaufsbezeichnung: TOYOTA BZ4X
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EAM1(M)- e13*2018/858*00303*. 73 - 118 235/50R20 104 Allradantrieb;
.
TGRE 245/45R20 99 Frontantrieb; Elektro;
245/50R20 102 10B; 11B; 11G; 11H;
255/45R20 101 12A; 51A; 71C; 71K;
265/45R20 104 721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: TOYOTA CAMRY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XV7(EU, e6*2007/46*0322*.. 131 225/35R20 90 11A; 26P nur Hybrid;
M) 235/35R20 92 11A; 248; 26B 10B; 11B; 11G; 11H;
245/30R20 90 11A; 245; 248; 26B; 12A; 51A; 71C; 71K;
26N 721; 725; 73C; 74A;
255/30R20 92 11A; 24J; 248; 26B; 74P
26N; 27H
Verkaufsbezeichnung: TOYOTA C-HR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AX1T(EU, e11*2007/46*3641*.., 72 - 112 225/35R20 90 11A; 245; 26B; 26N; Allradantrieb;
M) e6*2007/46*0338*.. 27I Frontantrieb;
AX1T(EU, e13*2007/46*1765*.. 235/35R20 88 11A; 24J; 248; 26B; 10B; 11B; 11G; 11H;
§22 54853*01
M)-TMG 26J; 27B; 27H 12A; 51A; 71C; 71K;
245/35R20 91 11A; 24J; 248; 26B; 721; 725; 73C; 74A;
26J; 27B; 27H 74P
255/35R20 93 11A; 24M; 241; 246;
26B; 26J; 27B; 27F
AX2T(M) e6*2018/858*00294*.. 111 - 112 245/40R20 95 51G mit
Radhausverbreiterung
(Flap) Serie;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 768
AX2T(M)- e13*2018/858*00573*. 112 245/40R20 95 51G mit
.
TGRE Radhausverbreiterung
(Flap) Serie;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 768
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 6 von 26

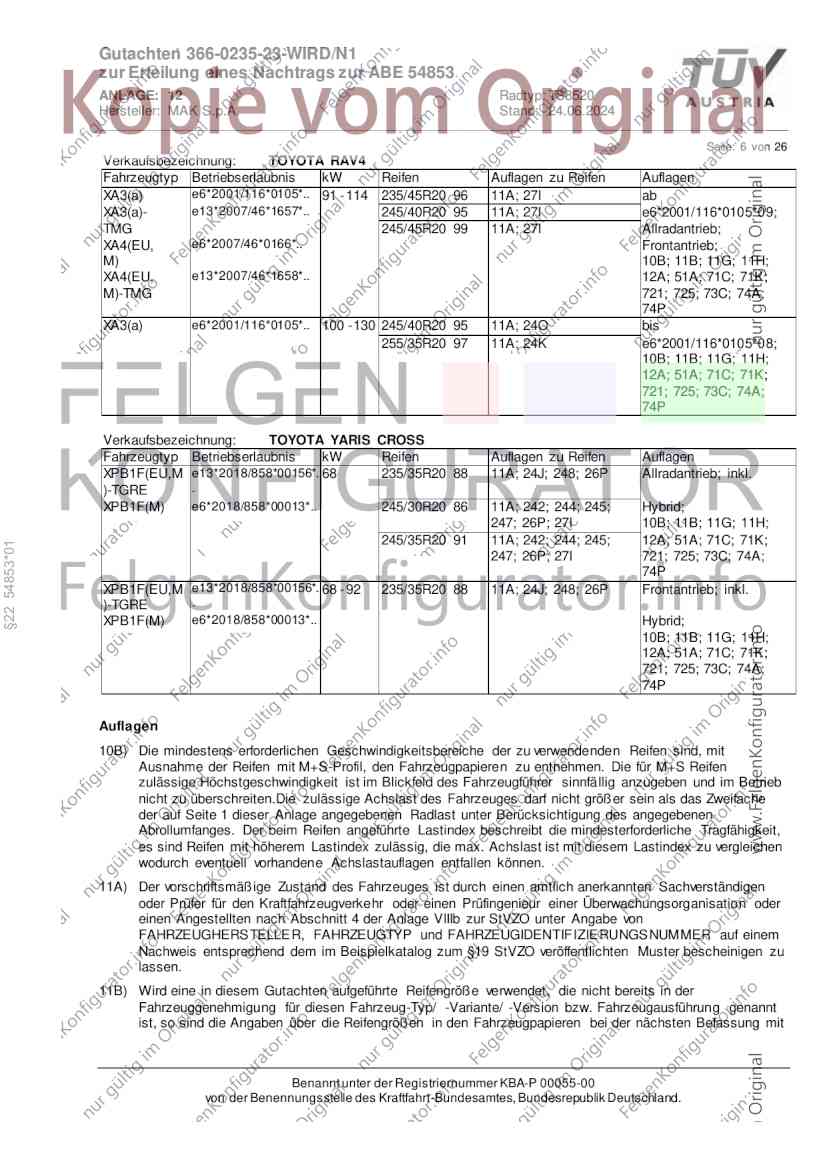

Verkaufsbezeichnung: TOYOTA RAV4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XA3(a) e6*2001/116*0105*.. 91 - 114 235/45R20 96 11A; 27I ab
XA3(a)- e13*2007/46*1657*.. 245/40R20 95 11A; 27I e6*2001/116*0105*09;
TMG 245/45R20 99 11A; 27I Allradantrieb;
XA4(EU, e6*2007/46*0166*.. Frontantrieb;
M) 10B; 11B; 11G; 11H;
XA4(EU, e13*2007/46*1658*.. 12A; 51A; 71C; 71K;
M)-TMG 721; 725; 73C; 74A;
74P
XA3(a) e6*2001/116*0105*.. 100 - 130 245/40R20 95 11A; 24O bis
255/35R20 97 11A; 24K e6*2001/116*0105*08;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: TOYOTA YARIS CROSS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XPB1F(EU,M e13*2018/858*00156*. 68 235/35R20 88 11A; 24J; 248; 26P Allradantrieb; inkl.
)-TGRE .
XPB1F(M) e6*2018/858*00013*.. 245/30R20 86 11A; 242; 244; 245; Hybrid;
247; 26P; 27I 10B; 11B; 11G; 11H;
245/35R20 91 11A; 242; 244; 245; 12A; 51A; 71C; 71K;
§22 54853*01
247; 26P; 27I 721; 725; 73C; 74A;
74P
XPB1F(EU,M e13*2018/858*00156*. 68 - 92 235/35R20 88 11A; 24J; 248; 26P Frontantrieb; inkl.
)-TGRE .
XPB1F(M) e6*2018/858*00013*.. Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 7 von 26

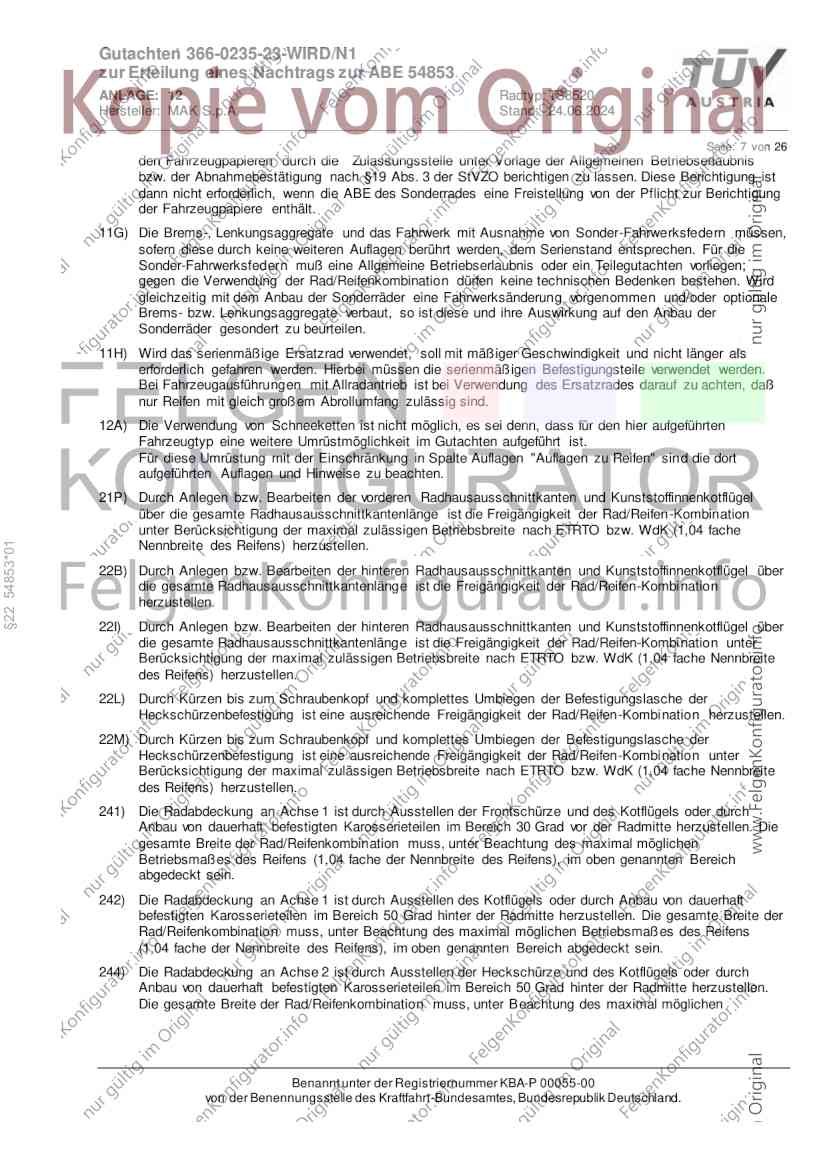

den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen und/oder optionale
Brems- bzw. Lenkungsaggregate verbaut, so ist diese und ihre Auswirkung auf den Anbau der
Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
§22 54853*01
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen

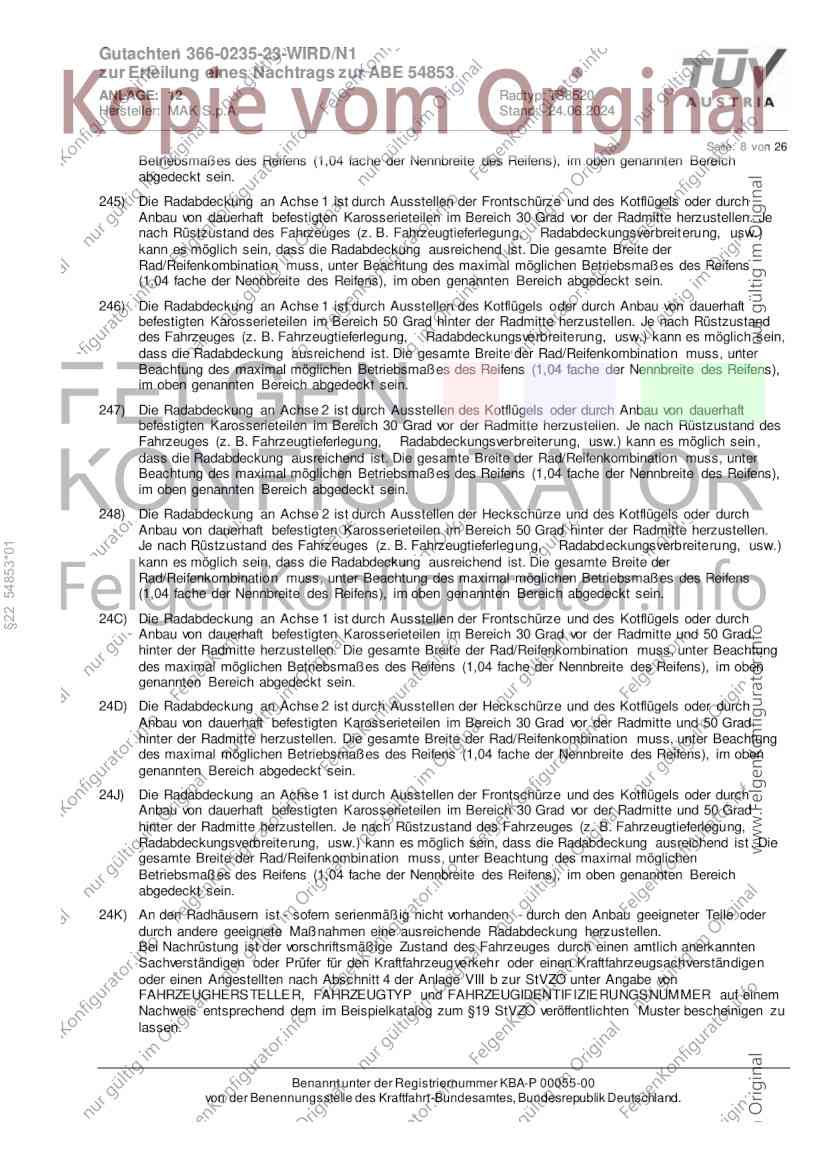

Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
242) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 8 von 26
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreit erung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein ,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
§22 54853*01
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist . Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24K) An den Radhäusern ist - sofern serienmäßig nicht vorhanden - durch den Anbau geeigneter Teile oder
durch andere geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 9 von 26

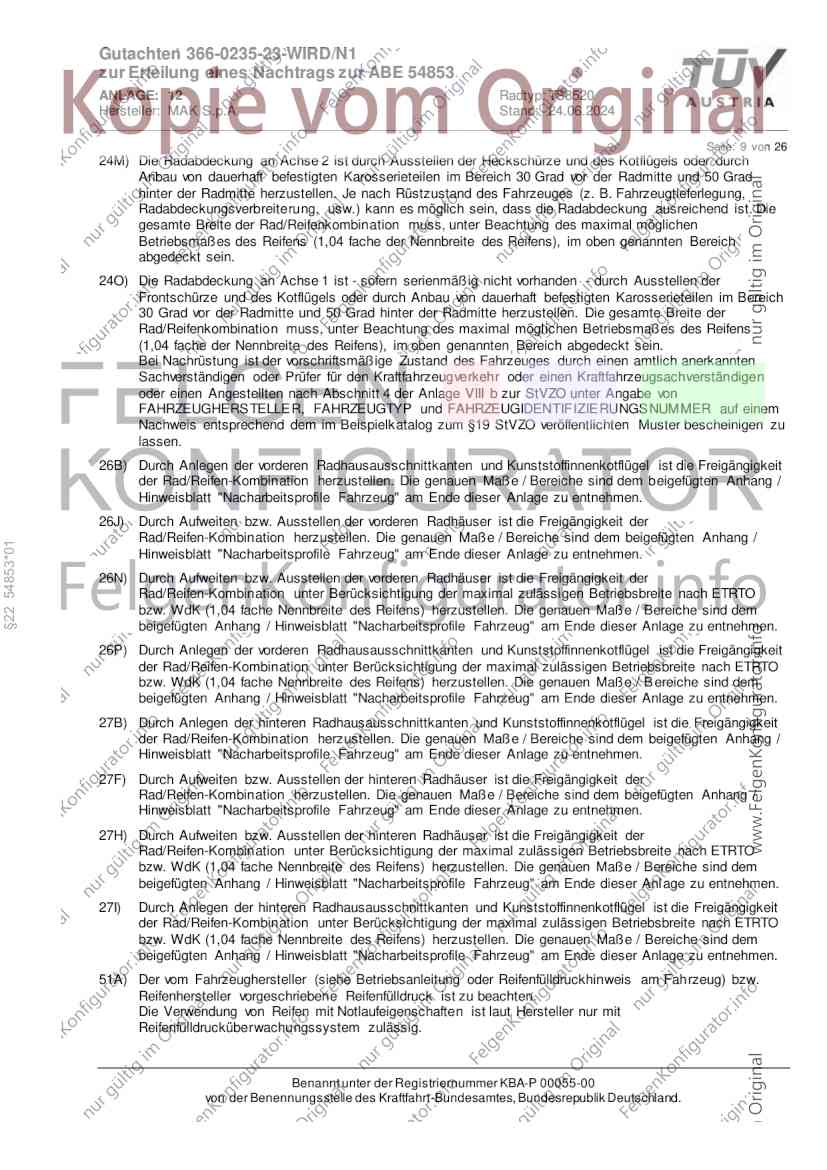

24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24O) Die Radabdeckung an Achse 1 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Frontschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
§22 54853*01
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / B ereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anl age zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

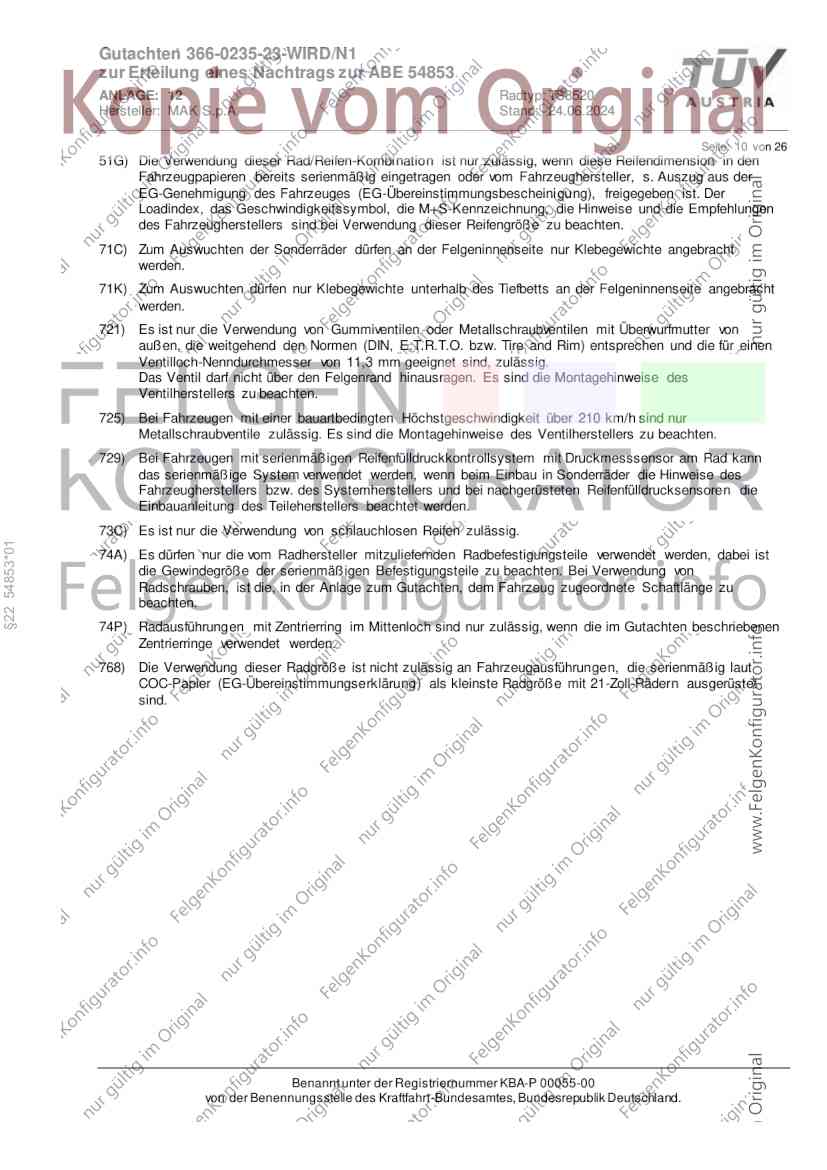

Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 10 von 26
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten dürfen nur Klebegewichte unterhalb des Tiefbetts an der Felgeninnenseite angebracht
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
§22 54853*01
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
768) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 21-Zoll-Rädern ausgerüstet
sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 11 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XPB1F(EU,M)-TGRE
Genehm.Nr.: e13*2018/858*00156*..
Handelsbez.: TOYOTA YARIS CROSS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I y=0 y = 300 HA
26B x = 305 y = 290 VA
26P x = 255 y = 240 VA
§22 54853*01
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 12 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: AL3(M)
Genehm.Nr.: e6*2018/858*00209*..
Handelsbez.: LEXUS RX350H, LEXUS RX450H+, LEXUS RX500H
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 225 VA
26B x = 300 y = 275 VA
§22 54853*01
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________

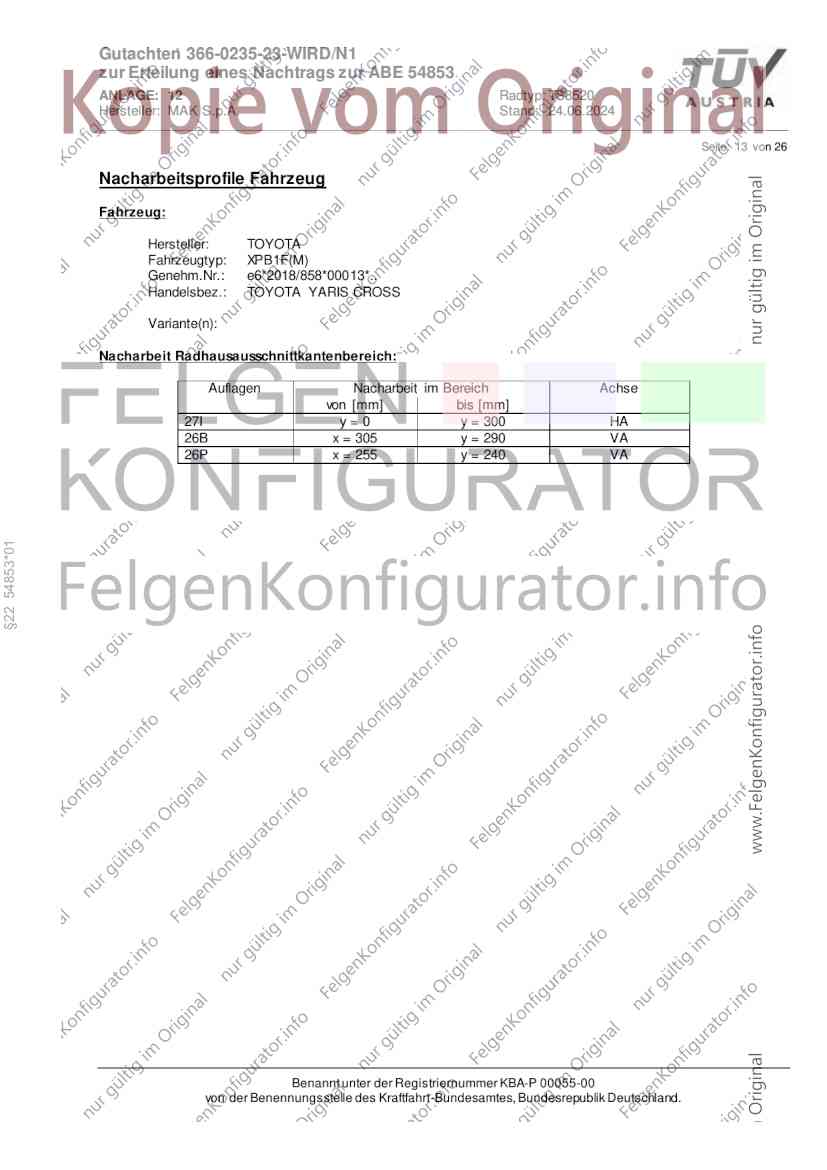

Seite: 13 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XPB1F(M)
Genehm.Nr.: e6*2018/858*00013*..
Handelsbez.: TOYOTA YARIS CROSS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I y=0 y = 300 HA
26B x = 305 y = 290 VA
26P x = 255 y = 240 VA
§22 54853*01
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________

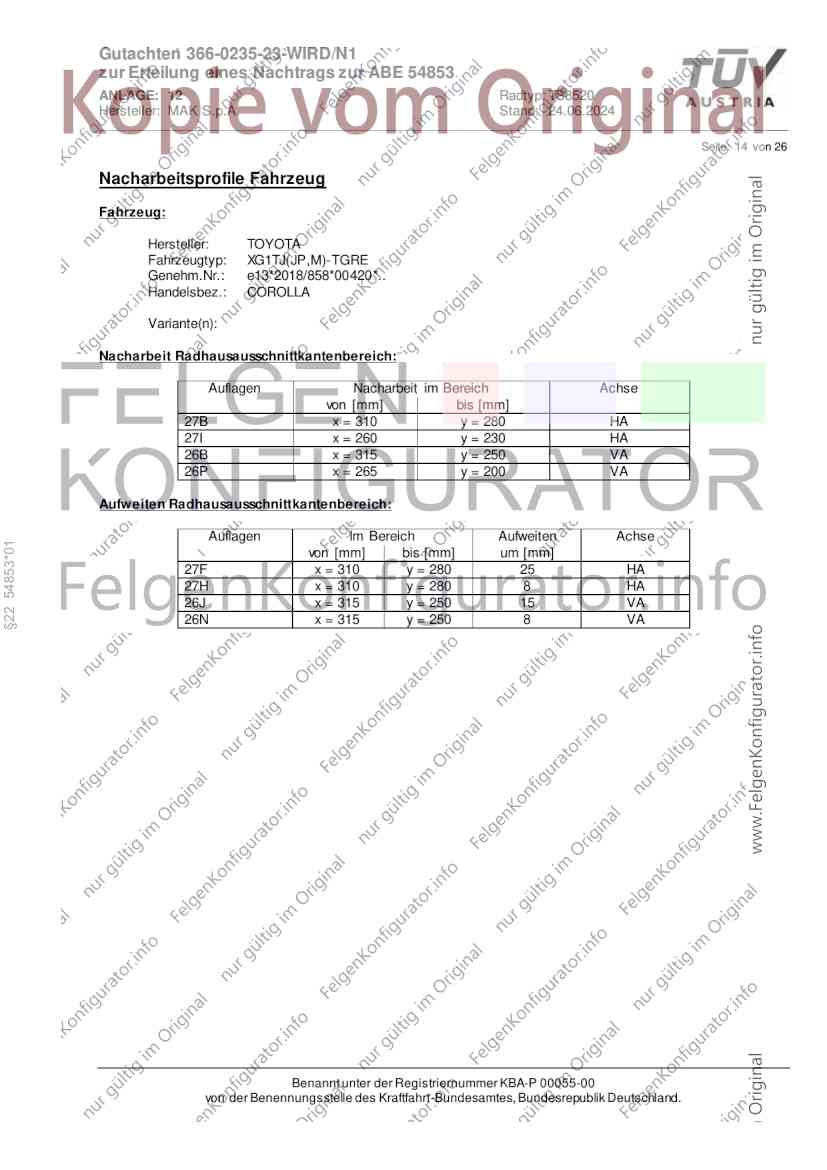

Seite: 14 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XG1TJ(JP,M)-TGRE
Genehm.Nr.: e13*2018/858*00420*..
Handelsbez.: COROLLA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 310 y = 280 HA
27I x = 260 y = 230 HA
26B x = 315 y = 250 VA
26P x = 265 y = 200 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 54853*01
von [mm] bis [mm] um [mm]
27F x = 310 y = 280 25 HA
27H x = 310 y = 280 8 HA
26J x = 315 y = 250 15 VA
26N x = 315 y = 250 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 15 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: AX1T(EU,M)-TMG
Genehm.Nr.: e13*2007/46*1765*..
Handelsbez.: TOYOTA C-HR
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 54853*01
von [mm] bis [mm] um [mm]
27F x = 300 y = 250 30 HA
27H x = 300 y = 250 8 HA
26J x = 300 y = 250 30 VA
26N x = 300 y = 250 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 16 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XG1TJ(JP,M)
Genehm.Nr.: e6*2018/858*00186*..
Handelsbez.: COROLLA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 310 y = 280 HA
27I x = 260 y = 230 HA
26B x = 315 y = 250 VA
26P x = 265 y = 200 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 54853*01
von [mm] bis [mm] um [mm]
27F x = 310 y = 280 25 HA
27H x = 310 y = 280 8 HA
26J x = 315 y = 250 15 VA
26N x = 315 y = 250 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________

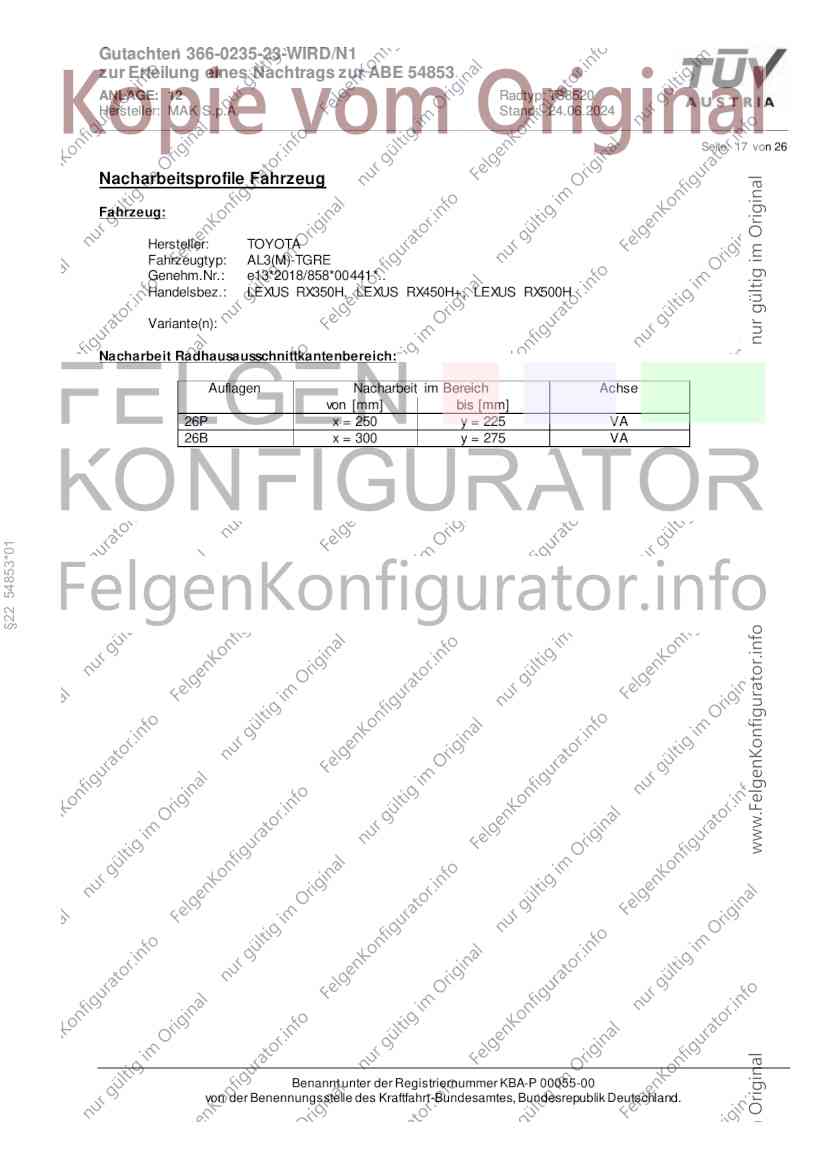

Seite: 17 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: AL3(M)-TGRE
Genehm.Nr.: e13*2018/858*00441*..
Handelsbez.: LEXUS RX350H, LEXUS RX450H+, LEXUS RX500H
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 225 VA
26B x = 300 y = 275 VA
§22 54853*01
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________

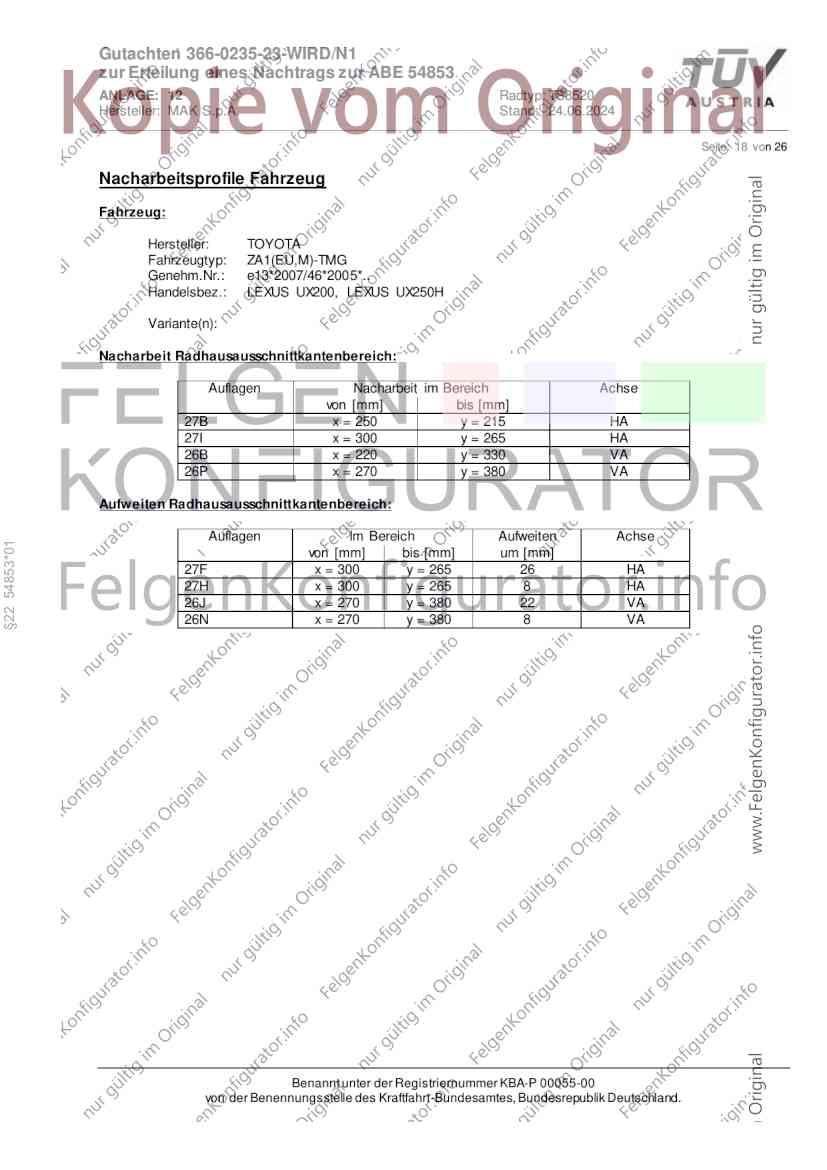

Seite: 18 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: ZA1(EU,M)-TMG
Genehm.Nr.: e13*2007/46*2005*..
Handelsbez.: LEXUS UX200, LEXUS UX250H
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 250 y = 215 HA
27I x = 300 y = 265 HA
26B x = 220 y = 330 VA
26P x = 270 y = 380 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 54853*01
von [mm] bis [mm] um [mm]
27F x = 300 y = 265 26 HA
27H x = 300 y = 265 8 HA
26J x = 270 y = 380 22 VA
26N x = 270 y = 380 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 19 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: ZA1(EU,M)
Genehm.Nr.: e6*2007/46*0263*..
Handelsbez.: LEXUS UX200, LEXUS UX250H
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 250 y = 215 HA
27I x = 300 y = 265 HA
26B x = 220 y = 330 VA
26P x = 270 y = 380 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 54853*01
von [mm] bis [mm] um [mm]
27F x = 300 y = 265 26 HA
27H x = 300 y = 265 8 HA
26J x = 270 y = 380 22 VA
26N x = 270 y = 380 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________

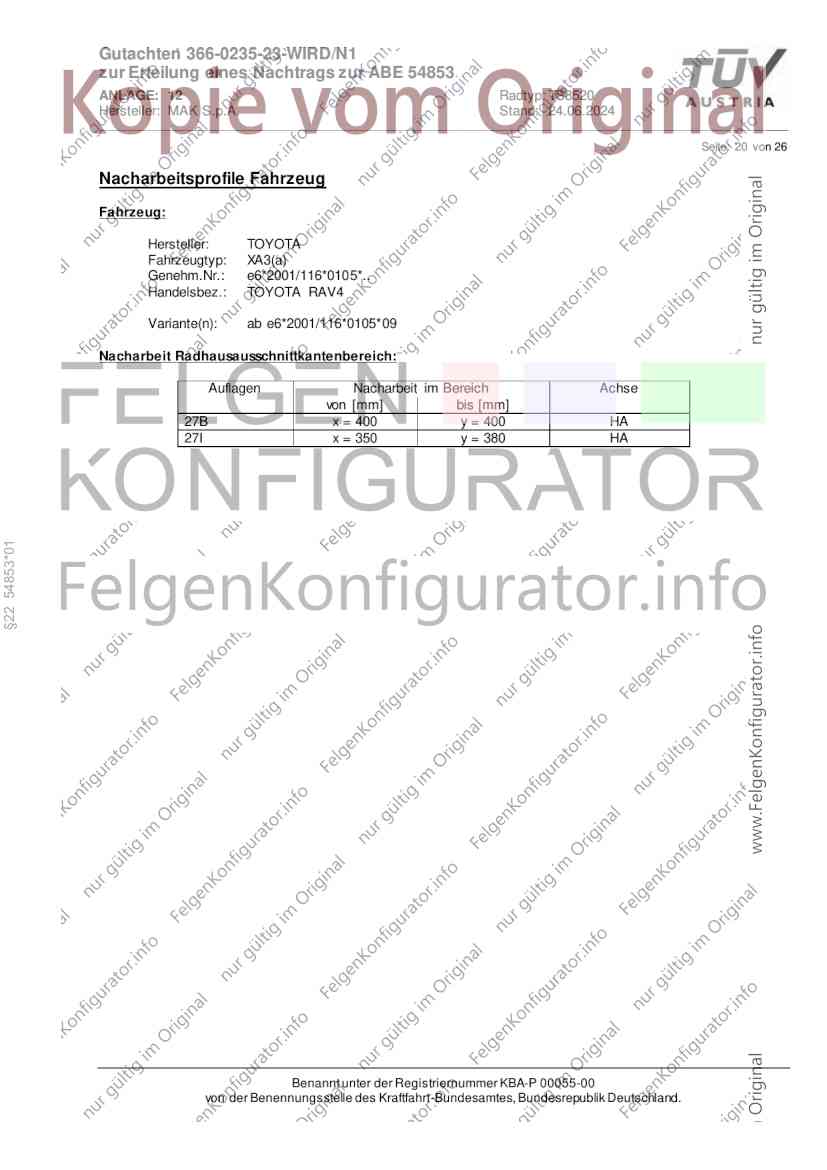

Seite: 20 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XA3(a)
Genehm.Nr.: e6*2001/116*0105*..
Handelsbez.: TOYOTA RAV4
Variante(n): ab e6*2001/116*0105*09
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 400 y = 400 HA
27I x = 350 y = 380 HA
§22 54853*01
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 21 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XA3(a)-TMG
Genehm.Nr.: e13*2007/46*1657*..
Handelsbez.: TOYOTA RAV4
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 400 y = 400 HA
27I x = 350 y = 380 HA
§22 54853*01
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 22 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XA4(EU,M)-TMG
Genehm.Nr.: e13*2007/46*1658*..
Handelsbez.: TOYOTA RAV4
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 400 y = 400 HA
27I x = 350 y = 380 HA
§22 54853*01
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 23 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: AX1T(EU,M)
Genehm.Nr.: e11*2007/46*3641*..
Handelsbez.: TOYOTA C-HR
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 54853*01
von [mm] bis [mm] um [mm]
27F x = 300 y = 250 30 HA
27H x = 300 y = 250 8 HA
26J x = 300 y = 250 30 VA
26N x = 300 y = 250 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 24 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: AX1T(EU,M)
Genehm.Nr.: e6*2007/46*0338*..
Handelsbez.: TOYOTA C-HR
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 54853*01
von [mm] bis [mm] um [mm]
27F x = 300 y = 250 30 HA
27H x = 300 y = 250 8 HA
26J x = 300 y = 250 30 VA
26N x = 300 y = 250 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 25 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XA4(EU,M)
Genehm.Nr.: e6*2007/46*0166*..
Handelsbez.: TOYOTA RAV4
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 400 y = 400 HA
27I x = 350 y = 380 HA
§22 54853*01
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0235-23-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 54853
ANLAGE: 12 Radtyp: TS8520
Hersteller: MAK S.p.A. Stand: 24.06.2024
______________________________________________________________________________________________________________
Seite: 26 von 26
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XV7(EU,M)
Genehm.Nr.: e6*2007/46*0322*..
Handelsbez.: TOYOTA CAMRY
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 285 y = 275 HA
26B x = 230 y = 265 VA
26P x = 180 y = 215 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
§22 54853*01
27F x = 285 y = 275 20 HA
27H x = 285 y = 275 8 HA
26J x = 230 y = 265 20 VA
26N x = 230 y = 265 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8½ J x 20 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 54853*01
special wheels for passenger cars 8½ J x 20 H2
Genehmigungsnummer: 54853*01
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
TS8520
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 54853*01
Approval number:

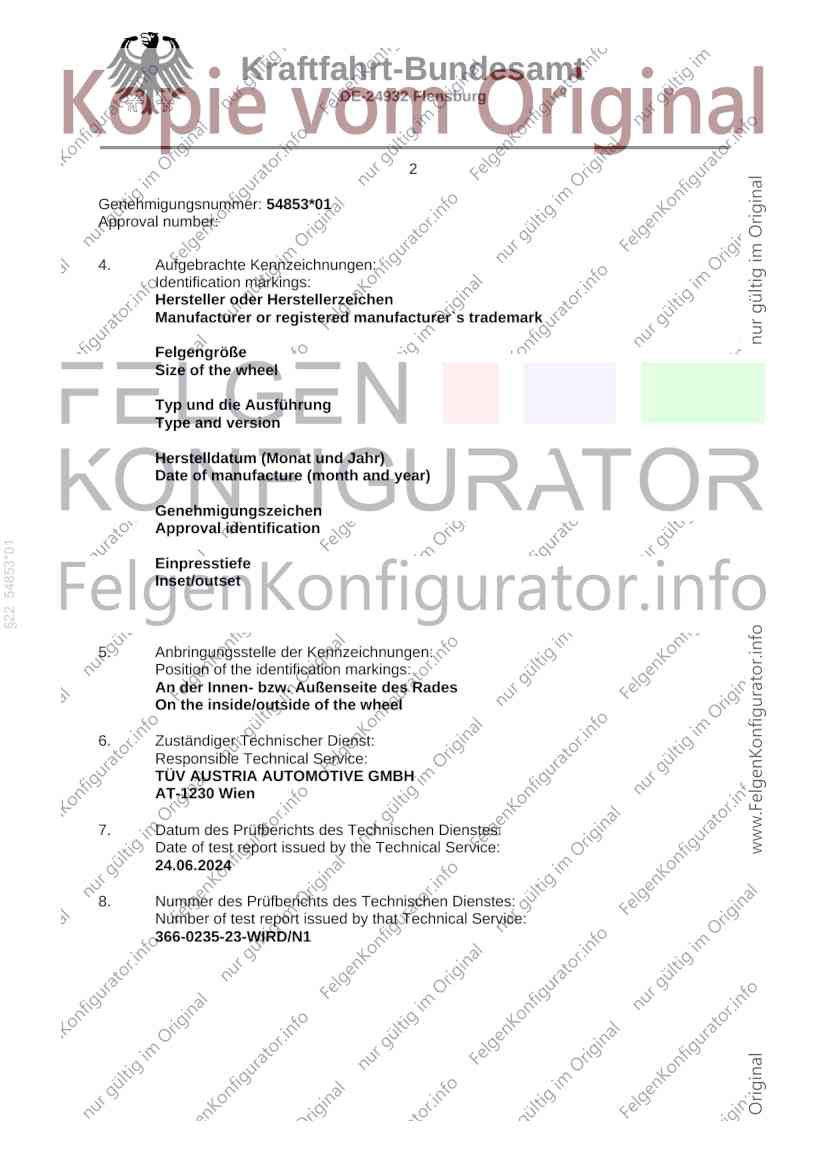

4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 54853*01
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV AUSTRIA AUTOMOTIVE GMBH
AT-1230 Wien
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
24.06.2024
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0235-23-WIRD/N1
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 54853*01
Approval number:

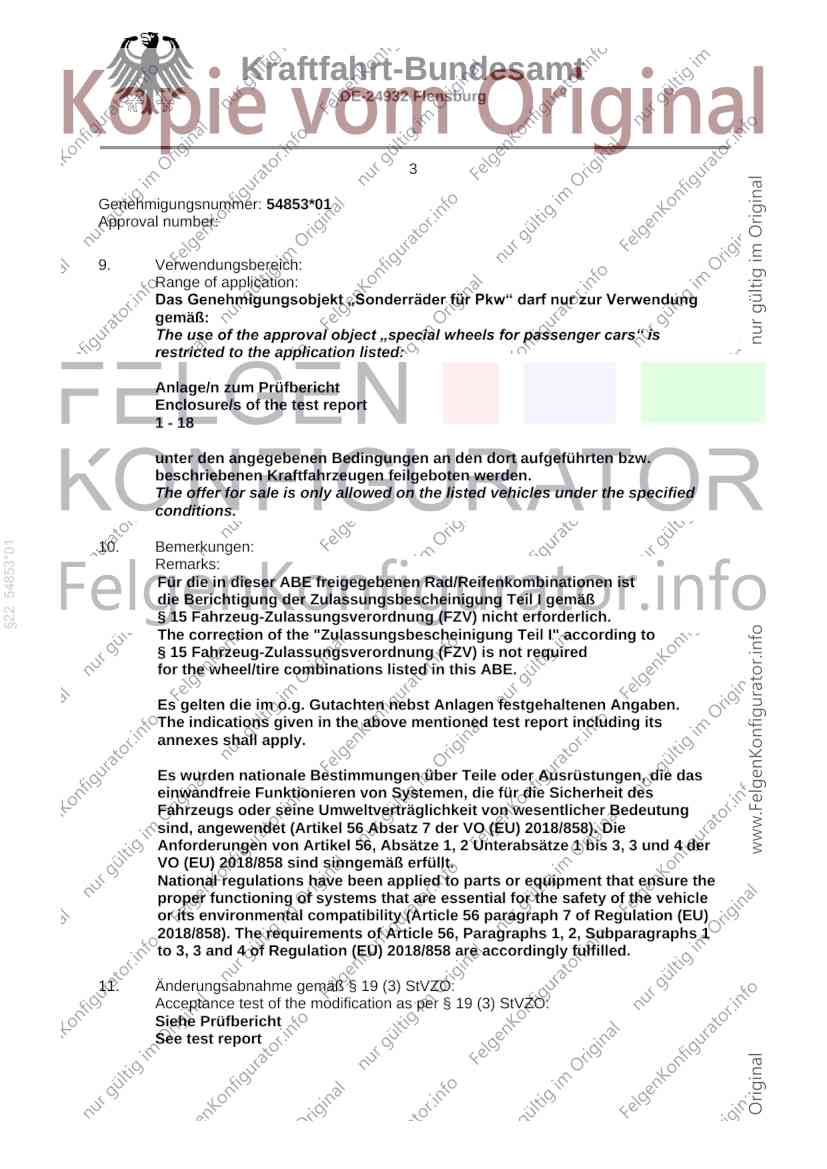

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Enclosure/s of the test report
1 - 18
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§22 54853*01
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 15 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 15 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Es wurden nationale Bestimmungen über Teile oder Ausrüstungen, die das
einwandfreie Funktionieren von Systemen, die für die Sicherheit des
Fahrzeugs oder seine Umweltverträglichkeit von wesentlicher Bedeutung
sind, angewendet (Artikel 56 Absatz 7 der VO (EU) 2018/858). Die
Anforderungen von Artikel 56, Absätze 1, 2 Unterabsätze 1 bis 3, 3 und 4 der
VO (EU) 2018/858 sind sinngemäß erfüllt.
National regulations have been applied to parts or equipment that ensure the
proper functioning of systems that are essential for the safety of the vehicle
or its environmental compatibility (Article 56 paragraph 7 of Regulation (EU)
2018/858). The requirements of Article 56, Paragraphs 1, 2, Subparagraphs 1
to 3, 3 and 4 of Regulation (EU) 2018/858 are accordingly fulfilled.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 54853*01
Approval number:

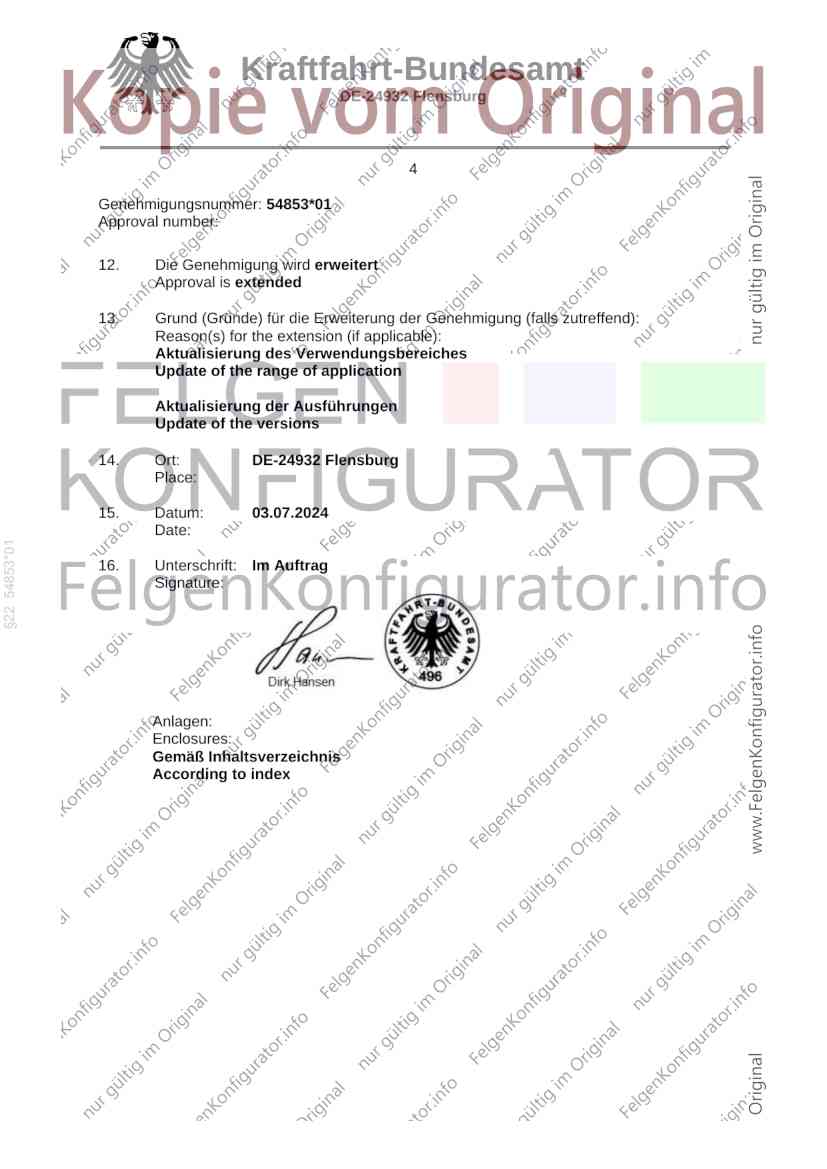

12. Die Genehmigung wird erweitert
Approval is extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
Aktualisierung der Ausführungen
Update of the versions
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 03.07.2024
Date:
§22 54853*01
16. Unterschrift: Im Auftrag
Signature:
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 54853*01
Approval No.
Ausgabedatum: 01.08.2023 letztes Änderungsdatum: 03.07.2024
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
366-0235-23-WIRD 12.07.2023
366-0235-23-WIRD/N1 24.06.2024
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
§22 54853*01
TS8520 12.05.2023
TS8520 13.05.2024
Liste der Änderungen: Datum:
List of modifications: Date
Siehe Punkt V.4. des Prüfberichtes
See item V.4. of the test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 54853*01
- Anlage -

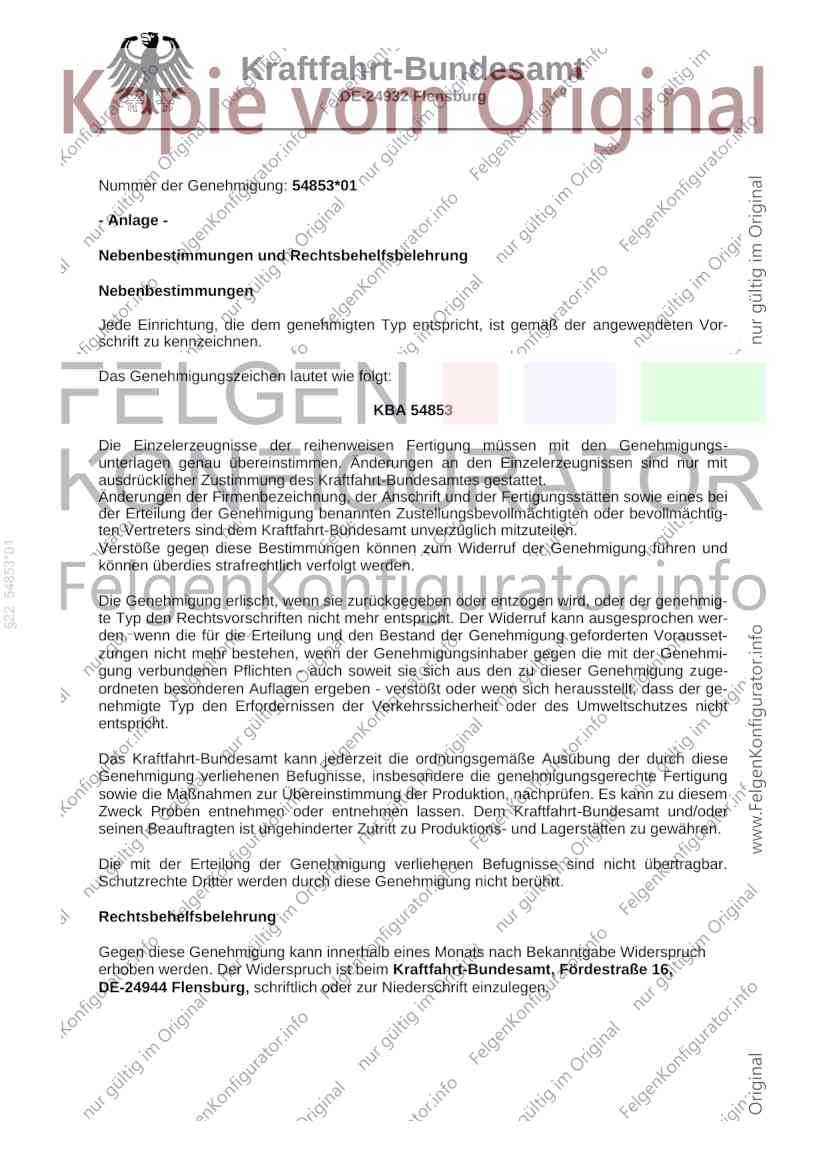

Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten Vor-
schrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 54853
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder bevollmächtig-
ten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
§22 54853*01
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der genehmig-
te Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann ausgesprochen wer-
den, wenn die für die Erteilung und den Bestand der Genehmigung geforderten Vorausset-
zungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen die mit der Genehmi-
gung verbundenen Pflichten - auch soweit sie sich aus den zu dieser Genehmigung zuge-
ordneten besonderen Auflagen ergeben - verstößt oder wenn sich herausstellt, dass der ge-
nehmigte Typ den Erfordernissen der Verkehrssicherheit oder des Umweltschutzes nicht
entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 54853*01
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally pros-
ecuted.
§22 54853*01
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the as-
signed conditions to this approval, or if it is determined that the approved type does not com-
ply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get unhin-
dered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
