GUTACHTEN zur ABE Nr.49107 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55038413 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Hersteller Berlin Tyres Europa GmbH
Seite 1 von 17
Auftraggeber Berlin Tyres Europa GmbH
Holzhauserstrasse 182
13509 Berlin
QM-Nr. 49020212006
Prüfgegenstand PKW-Sonderrad
Modell MAM A1
Typ MAM A1-8019
Radgröße 8Jx19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
DB MAM A1-8019 DB/ohne Ring 5/112/66,6 42 690 2100
Kennzeichnungen
KBA-Nummer 49107
Herstellerzeichen MAM GERMANY
Radtyp und Ausführung MAM A1-8019
Radgröße 8Jx19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
§22 49107*07
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 130 28,3
S03 Schraube M14x1,5 Kegel 60° 150 28,3
S04 Schraube M14x1,5 Kegel 60° 140 28,3
S05 Schraube M14x1,5 Kegel 60° 150 30
S06 Schraube M14x1,5 Kegel 60° 150 33
S07 Schraube M12x1,5 Kegel 60° 130 28
S08 Schraube M14x1,5 Kegel 60° 160 30
S09 Schraube M12x1,5 Kegel 60° 140 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong, KG Mobility
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.49107 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55038413 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Hersteller Berlin Tyres Europa GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A14 A19
B8, B81 88-195 235/35R19 R37 T87 T91 A57 Car Lim
e1*2001/116* 88-200 225/40R19 M+S T89 T93 S01
0430*00-41; 88-200 235/35R19 M+S T87 T91
e13*2007/46*1084*.. 88-200 245/35R19 T89 T93
(FIN: WAUZZZ8K...)
Audi A4 90-210 225/40R19 A91 T89 T93 A14 A19 A57
B8, B81 90-210 235/35R19 A91 T87 T91 Car Lim P35
e1*2001/116* 90-210 245/35R19 A12 T89 T93 Po1 V00 V19
0430*35-..; S01
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Audi A5 / A5 Avant 110, 150 225/40R19 A90 T93 138 A14 A19 A57
F2 110, 150 225/45R19 A12 T92 T96 138 Car Lim NoE
e1*2007/46*1801*46-.. 110, 150 235/40R19 A90 T92 T96 138 NoP V00 V19
§22 49107*07
110, 150 245/40R19 A12 138 S04
Audi A5 / A5 Avant TFSIe 185 235/40R19 A90 T96 138 A14 A19 A57
F2 185 245/40R19 A12 T94 T98 138 Car Lim S04
e1*2007/46*1801*52-..
- Plug-in Hybrid
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 137 A12 A14 A19
4G, 4G1 100-245 245/40R19 T94 T98 138 A57 A8b B90
e1*2007/46*0436*..; BnK Car Lim
e13*2007/46*1147*.. NA1 S01
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 225/45R19 A91 T96 138 A14 A19 A57
F2 100-250 235/45R19 A91 T95 T99 137 B66 Car KOV
e1*2007/46*1801*.. 100-250 235/50R19 A12 133 L06 Lim NoP
100-250 245/45R19 A12 136 P35 Po1 S01
100-250 255/45R19 A12 134
Audi S4 245 235/35R19 M+S T91 A12 A14 A19
B8, B81 245 245/35R19 T93 Car Lim S01
e1*2001/116*0430*..;
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S5 / S5 Avant 270 235/40R19 A90 M+S T96 138 A14 A19 A56
F2 270 245/40R19 A12 138 Car Lim NoE
e1*2007/46*1801*47-.. NoP S04
Audi S6 / S6 Avant 253,257 245/45R19 M+S 136 A12 A14 A19
F2 253,257 255/45R19 M+S 134 A56 BnK Car
e1*2007/46*1801*.. KOV L06 Lim
MHy NoP S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.49107 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55038413 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Hersteller Berlin Tyres Europa GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Infiniti QX30 AWD 125, 155 225/45R19 A12 A14 A19
H15 125, 155 235/40R19 A56 S02
e11*2007/46*2977*.., 125, 155 235/45R19
e5*2007/46*1030*.. 125, 155 245/40R19
125, 155 245/45R19 A01 G01
A-Klasse 60-142 215/35R19 K14 K2b K41 K42 K44 K56 T85 A01 A12 A14
169 A19 K1c S02
e1*2001/116*0288*..
A-Klasse 66, 80 215/35R19 K2b T85 Y18 A01 A12 A14
176, 245G 66-160 225/35R19 K1a K2b T88 A19 A57 Flh
e1*2007/46*0928*..; 66-160 235/35R19 G86 K1c K2b K4i K5d K6g K8h V00 V19 S02
e1*2001/116* T87 T91
0470*04-.. 66-160 245/30R19 K1c K2c K4i K5d K6g K8h T89
75,90,115 215/35R19 K2b NoD T85
A-Klasse 70-140 225/35R19 K1a K5d K6f T84 T88 A01 A12 A14
F2A 70-140 225/40R19 K1a K5d K6f K7i A19 A58 F23
e1*2007/46*1829*.. 70-140 235/35R19 K1c K2b K5d K6f K7i K8h T87 Lim NoP V19
T91 Y85 S02
§22 49107*07
70-140 245/35R19 K2b K6f K8h R03
A-Klasse 110-165 225/35R19 K1a K5d T88 A01 A12 A14
F2A 110-165 225/40R19 K1a K5d K7i A19 A57 F24
e1*2007/46*1829*.. 110-165 235/35R19 K1c K2b K5d K6d K7i T91 Lim NoP V00
110-165 245/35R19 K2b K6d R03 V19 Y85 S02
A-Klasse A 250e 118, 120 225/40R19 K1a K5d K6f K7i A01 A12 A14
F2A 118, 120 235/35R19 K1c K2b K5d K6f K7i K8h T91 A19 A58 F23
e1*2007/46*1829*07-.. 118, 120 245/35R19 K2b K6f K8h R03 Lim V19 Y85
- Plug-in Hybrid S02
B-Klasse 70-142 215/35R19 K42 T85 A01 A12 A14
245 70-142 225/35R19 G46 K1a K1b K2b K41 K42 K43 A19 S02
e1*2001/116*0314*.. T84 T88
B-Klasse 66, 80 215/35R19 A58 K2b T85 A01 A12 A14
246, 245G 66-155 225/35R19 A57 K2b T88 A19 NoE S02
e1*2007/46*0751*..; 66-155 235/35R19 A57 G01 K1a K1b K2b T87 T91
e1*2001/116* 75,90,115 215/35R19 A58 K2b NoD T85
0470*04-..
- incl. Facelift 2014
B-Klasse 70-165 225/35R19 K2b K5d T88 A01 A12 A14
F2B 70-165 225/40R19 K2b K5d K7a A19 A57 F24
e1*2007/46*1909*.. 70-165 235/35R19 K1c K2b K4i K5d K6f K7i T87 NoP V00 V19
T91 S02
70-165 245/35R19 K2c K4i K6f K6i K8h R03
B-Klasse 70-140 225/35R19 K2b K4i K5d K6f T88 A01 A12 A14
F2B 70-140 225/40R19 K2b K4i K5d K6f K7a A19 A58 F23
e1*2007/46*1909*.. 70-140 235/35R19 K1c K2b K4i K5d K6f K7i K8h NoP V19 S02
T87 T91
70-140 245/35R19 K2b K4i K6f K6i K8m R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.49107 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55038413 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Hersteller Berlin Tyres Europa GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
B-Klasse B 250e 118, 120 225/40R19 K2b K4i K5d K6f K7a A01 A12 A14
F2B 118, 120 235/35R19 K1c K2b K4i K5d K6f K7i K8h A19 A58 F23
e1*2007/46*1909*05-.. T91 V19 S02
- Plug-in Hybrid 118, 120 245/35R19 K2b K4i K6f K6i K8m R03
B-Klasse electric drive 65 (132) 225/40R19 A12 A14 A19
245G 65 (132) 235/35R19 T91 A58 Flh KMV
e1*2001/116*0470*.. S02
(28kWh-Batterie)
C 63 AMG 336-373 235/35R19 M+S T91 A12 A14 A19
204, 204K, -/AMG Car Cpe Lim
e1*2001/116* S02
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
§22 49107*07
(FIN: WDD204...)
C-Klasse 85-190 225/40R19 T89 T93 138 A12 A14 A19
204 85-190 235/35R19 T91 138 A58 Lim NoP
e1*2001/116* 85-190 245/35R19 A01 K1a K1b K2b T89 T93 138 Po1 V19 Y92
0431*29-.. 85-190 245/35R19 K2h R03 T89 T93 138 S02
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 115-225 225/35R19 Cpe T88 A12 A14 A19
204 88-215 225/35R19 Lim T88 V19 S02
e1*2001/116*0431*.. 88-225 235/35R19 A01 Cpe G01 K1c K2b K41 K42
- Limousine/Coupe K56 Lim
- incl. Facelift 2011 88-225 245/30R19 A01 Cpe K1c K2b K41 K42 K56
(FIN: WDD204...) Lim T89
C-Klasse 120-150 235/35R19 A12 T91 138 A14 A19 A57
R2CW 120-195 225/40R19 A90 T89 T93 138 L05 Lim NoE
e1*2018/858*00016*.. 120-195 245/35R19 A01 A12 K2b R03 T89 T93 138 NoP V19 S05
C-Klasse All-Terrain 147, 150 225/45R19 T92 T96 138 A12 A14 A19
R2CS 147, 150 235/40R19 T92 T96 138 A56 Car KMV
e1*2018/858*00017*.. L05 NoE NoP
S03
C-Klasse Coupé / Cabrio 110-190 225/40R19 A12 A14 A19
204 110-190 235/35R19 A58 Cbo Cpe
e1*2001/116* 110-190 245/35R19 A01 K1a K1b K2b Po1 V19 Y92
0431*37-.. 110-190 245/35R19 K2h R03 S02
(Baureihe 205)
- incl. Facelift 2018
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.49107 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55038413 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Hersteller Berlin Tyres Europa GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 115,135 245/30R19 K1c K2b K41 K42 K56 T89 A01 A12 A14
204K 88-225 235/35R19 G01 K1c K2b K41 K42 K56 T91 A19 Car S02
e1*2001/116*0457*..
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-190 225/40R19 T89 T93 138 A12 A14 A19
204K 85-190 235/35R19 T91 138 A58 Car NoP
e1*2001/116* 85-190 245/35R19 A01 K1a K1b K2b T89 T93 138 Po1 V19 Y92
0457*25-.. 85-190 245/35R19 K2h R03 T89 T93 138 S02
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 120-150 225/40R19 A90 T93 138 A14 A19 A57
R2CS 120-150 235/35R19 A12 T91 138 Car KOV L05
e1*2018/858*00017*.. 120-150 245/35R19 A01 A12 K2b R03 T93 138 NoE NoP V19
S05
CLA-Klasse 80, 90 215/35R19 K2b T85 Y16 A01 A12 A14
117, 245G 80,90,115 215/35R19 K2b NoD T85 A19 A57 Lim
e1*2007/46*1007*..; 80-160 225/35R19 K1a K1b K2b T84 T88 V00 V19 S02
§22 49107*07
e1*2001/116* 80-160 235/35R19 G86 K1c K2b K4i K5d K6g K8h
0470*04-.. T87 T91
80-160 245/30R19 K1c K2c K4i K5d K6g K8h T89
CLA-Klasse 85-165 225/40R19 K2b K5d K7a A01 A12 A14
F2CLA 85-165 235/35R19 K1a K1b K2b K4i K5d K6f K7i A19 A57 F24
e1*2007/46*1912*.. T87 T91 Lim NoP V00
85-165 245/35R19 K1c K2c K4i K5d K6f K7i V19 S02
CLA-Klasse CLA 250e 118, 120 225/40R19 K5d K7a T93 A01 A12 A14
F2CLA 118, 120 235/35R19 K1a K1b K5d K7i T91 A19 A58 Car
e1*2007/46*1912*.. 118, 120 245/35R19 K1c K2b K4i K5d K6f K7i T93 F23 V19 S02
- Shooting Brake
- Plug-in Hybrid
CLA-Klasse CLA 250e 118, 120 225/40R19 K5d K7a T93 A01 A12 A14
F2CLA 118, 120 235/35R19 K1a K1b K5d K7i T91 A19 A58 F23
e1*2007/46*1912*.. 118, 120 245/35R19 K1c K2b K4i K5d K6f K7i T93 Lim V19 S02
- Plug-in Hybrid
CLA-Klasse Shooting 80,90,115 215/35R19 K2b NoD T85 A01 A12 A14
Brake 80-160 225/35R19 K1a K1b K2b T84 T88 A19 A57 Car
245G 80-160 235/35R19 G86 K1c K2b K4i K5d K6g K8h V00 V19 S02
e1*2001/116* T87 T91
0470*12-.. 80-160 245/30R19 K1c K2c K4i K5d K6g K8h T89
CLA-Klasse Shooting 85-165 225/40R19 K2b K5d K7a A01 A12 A14
Brake 85-165 235/35R19 K1a K1b K2b K4i K5d K6f K7i A19 A57 Car
F2CLA T87 T91 F24 NoP V00
e1*2007/46*1912*.. 85-165 245/35R19 K1c K2c K4i K5d K6f K7i V19 S02
CLE Klasse 120-190 245/40R19 A91 138 A14 A19 A57
R2CLECA Cbo Cpe L06
e1*2018/858*00311*.. NoP S02
- Coupé/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.49107 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55038413 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Hersteller Berlin Tyres Europa GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 220-368 245/40R19 T94 T98 A12 A14 A19
215 B03 S06
e1*98/14*0113*..
E-Klasse 100-225 235/35R19 A32 R37 T91 138 A14 A19 A57
212 100-285 245/35R19 A12 T93 138 B03 DE0 F38
e1*2001/116*0501*.. Lim NoH Y63
- mit Luftfederung S02
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 225/40R19 A10 R37 T93 138 A14 A19 A58
212 110-220 225/45R19 A12 R37 T92 T96 138 B60 DE0 Lim
e1*2001/116* 110-220 235/40R19 A10 R37 T92 T96 138 NoP V19 Y92
0501*24-.. 110-220 245/35R19 A10 T93 138 S05
(Baumuster 213) 110-220 245/40R19 A10 T94 T98 138
E-Klasse 100-225 235/35R19 A32 R37 T91 138 A14 A19 A57
212, 212G 100-245 245/35R19 A12 T93 138 B03 DE0 F39
e1*2001/116*0501*..; Lim NoH Y63
e1*2007/46*0484*.. S02
§22 49107*07
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse Cabrio 120-245 235/35R19 T91 A12 A14 A19
207 135, 150 245/30R19 NoD T89 A58 Cbo F39
e1*2001/116*0502*.. S02
(FIN: WDD207...)
E-Klasse Coupé 120-225 225/35R19 R37 T88 A12 A14 A19
207 120-285 235/35R19 T91 A58 Cpe F39
e1*2001/116*0502*.. 120-285 245/30R19 T89 S02
(FIN: WDD207...)
E-Klasse Coupé / Cabrio 120-220 225/40R19 A10 R37 T93 A14 A19 A58
R1EC 120-220 225/45R19 A12 R37 T92 T96 B60 Cbo Cpe
e1*2007/46*1666*.. 120-220 235/40R19 A10 R37 T92 T96 DE0 NoP V19
120-220 245/35R19 A10 T93 Y92 S05
120-220 245/40R19 A10
E-Klasse T-Modell 110-210 225/45R19 A12 R37 T96 X77 138 A14 A19 A58
R1ES 110-210 235/40R19 A10 R37 T96 X77 138 B60 Car DE0
e1*2007/46*1560*.. 110-210 245/40R19 A10 T94 T98 138 KOV NoP V19
Y92 S05
EQA-Klasse 80-139 225/50R19 K2b M+S 135 A01 A12 A14
F2B 80-139 235/50R19 K1b K2c K5v 133 A19 A57 S03
e1*2007/46*1909*09-.. 80-139 245/45R19 K2b K5v 136
- Elektro 80-139 255/45R19 K1b K2c K5v 134
95 225/50R19 K2b 135
EQB-Klasse 95-139 225/50R19 K2b M+S T00 135 A01 A12 A14
F2B 95-139 235/50R19 K1b K2c K5v 133 A19 A57 S03
e1*2007/46*1909*12-.. 95-139 245/45R19 K2b K5v T02 T98 136
- Elektro 95-139 255/45R19 K1b K2c K5v 134
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.49107 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55038413 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Hersteller Berlin Tyres Europa GmbH

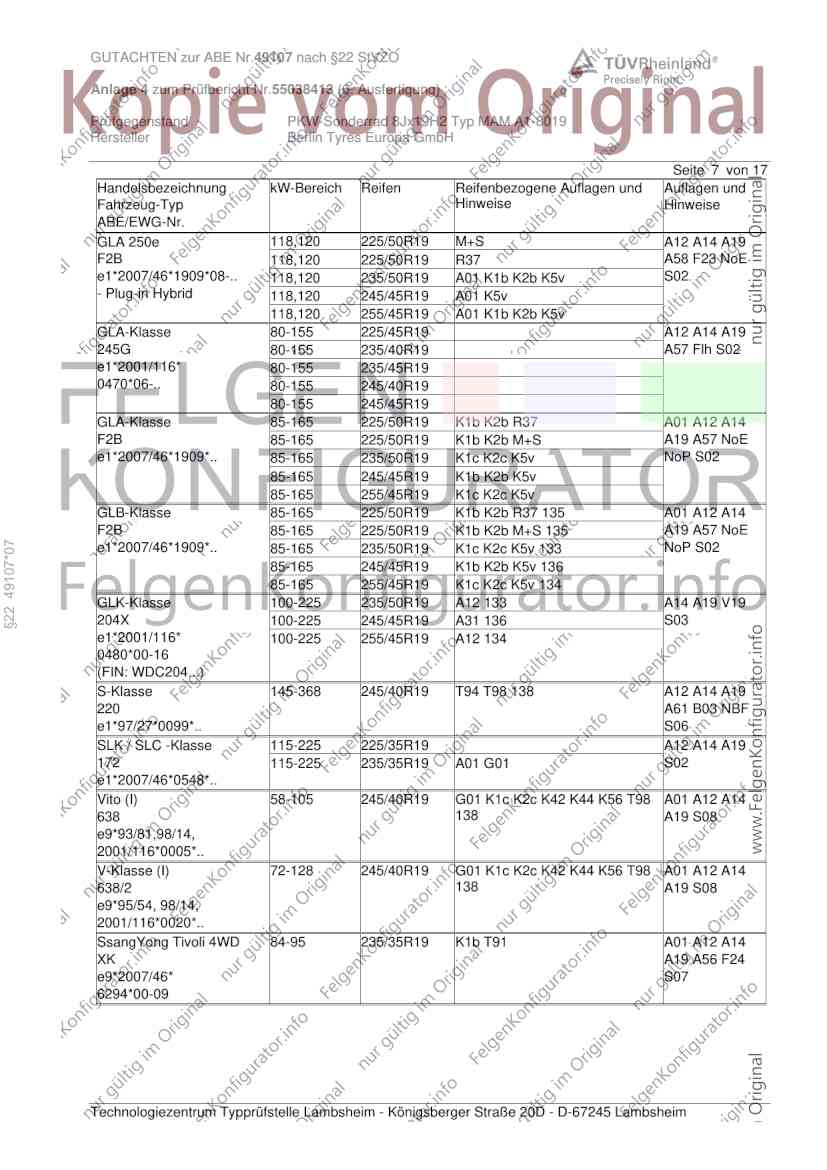

Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA 250e 118,120 225/50R19 M+S A12 A14 A19
F2B 118,120 225/50R19 R37 A58 F23 NoE
e1*2007/46*1909*08-.. 118,120 235/50R19 A01 K1b K2b K5v S02
- Plug-in Hybrid 118,120 245/45R19 A01 K5v
118,120 255/45R19 A01 K1b K2b K5v
GLA-Klasse 80-155 225/45R19 A12 A14 A19
245G 80-155 235/40R19 A57 Flh S02
e1*2001/116* 80-155 235/45R19
0470*06-.. 80-155 245/40R19
80-155 245/45R19
GLA-Klasse 85-165 225/50R19 K1b K2b R37 A01 A12 A14
F2B 85-165 225/50R19 K1b K2b M+S A19 A57 NoE
e1*2007/46*1909*.. 85-165 235/50R19 K1c K2c K5v NoP S02
85-165 245/45R19 K1b K2b K5v
85-165 255/45R19 K1c K2c K5v
GLB-Klasse 85-165 225/50R19 K1b K2b R37 135 A01 A12 A14
F2B 85-165 225/50R19 K1b K2b M+S 135 A19 A57 NoE
e1*2007/46*1909*.. NoP S02
§22 49107*07
85-165 235/50R19 K1c K2c K5v 133
85-165 245/45R19 K1b K2b K5v 136
85-165 255/45R19 K1c K2c K5v 134
GLK-Klasse 100-225 235/50R19 A12 133 A14 A19 V19
204X 100-225 245/45R19 A31 136 S03
e1*2001/116* 100-225 255/45R19 A12 134
0480*00-16
(FIN: WDC204...)
S-Klasse 145-368 245/40R19 T94 T98 138 A12 A14 A19
220 A61 B03 NBF
e1*97/27*0099*.. S06
SLK / SLC -Klasse 115-225 225/35R19 A12 A14 A19
172 115-225 235/35R19 A01 G01 S02
e1*2007/46*0548*..
Vito (I) 58-105 245/40R19 G01 K1c K2c K42 K44 K56 T98 A01 A12 A14
638 138 A19 S08
e9*93/81,98/14,
2001/116*0005*..
V-Klasse (I) 72-128 245/40R19 G01 K1c K2c K42 K44 K56 T98 A01 A12 A14
638/2 138 A19 S08
e9*95/54, 98/14,
2001/116*0020*..
SsangYong Tivoli 4WD 84-95 235/35R19 K1b T91 A01 A12 A14
XK A19 A56 F24
e9*2007/46* S07
6294*00-09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.49107 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55038413 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Hersteller Berlin Tyres Europa GmbH

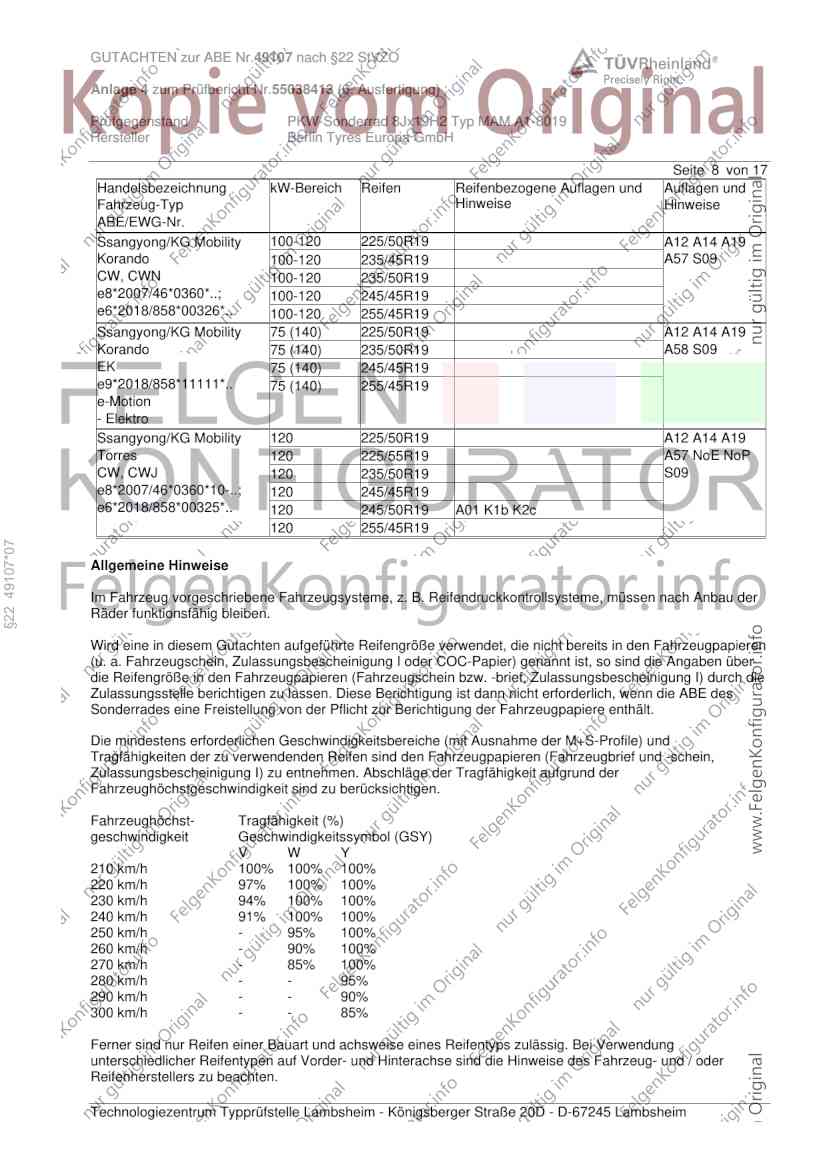

Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ssangyong/KG Mobility 100-120 225/50R19 A12 A14 A19
Korando 100-120 235/45R19 A57 S09
CW, CWN 100-120 235/50R19
e8*2007/46*0360*..; 100-120 245/45R19
e6*2018/858*00326*.. 100-120 255/45R19
Ssangyong/KG Mobility 75 (140) 225/50R19 A12 A14 A19
Korando 75 (140) 235/50R19 A58 S09
EK 75 (140) 245/45R19
e9*2018/858*11111*.. 75 (140) 255/45R19
e-Motion
- Elektro
Ssangyong/KG Mobility 120 225/50R19 A12 A14 A19
Torres 120 225/55R19 A57 NoE NoP
CW, CWJ 120 235/50R19 S09
e8*2007/46*0360*10-..; 120 245/45R19
e6*2018/858*00325*.. 120 245/50R19 A01 K1b K2c
120 255/45R19
§22 49107*07
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.49107 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55038413 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Hersteller Berlin Tyres Europa GmbH

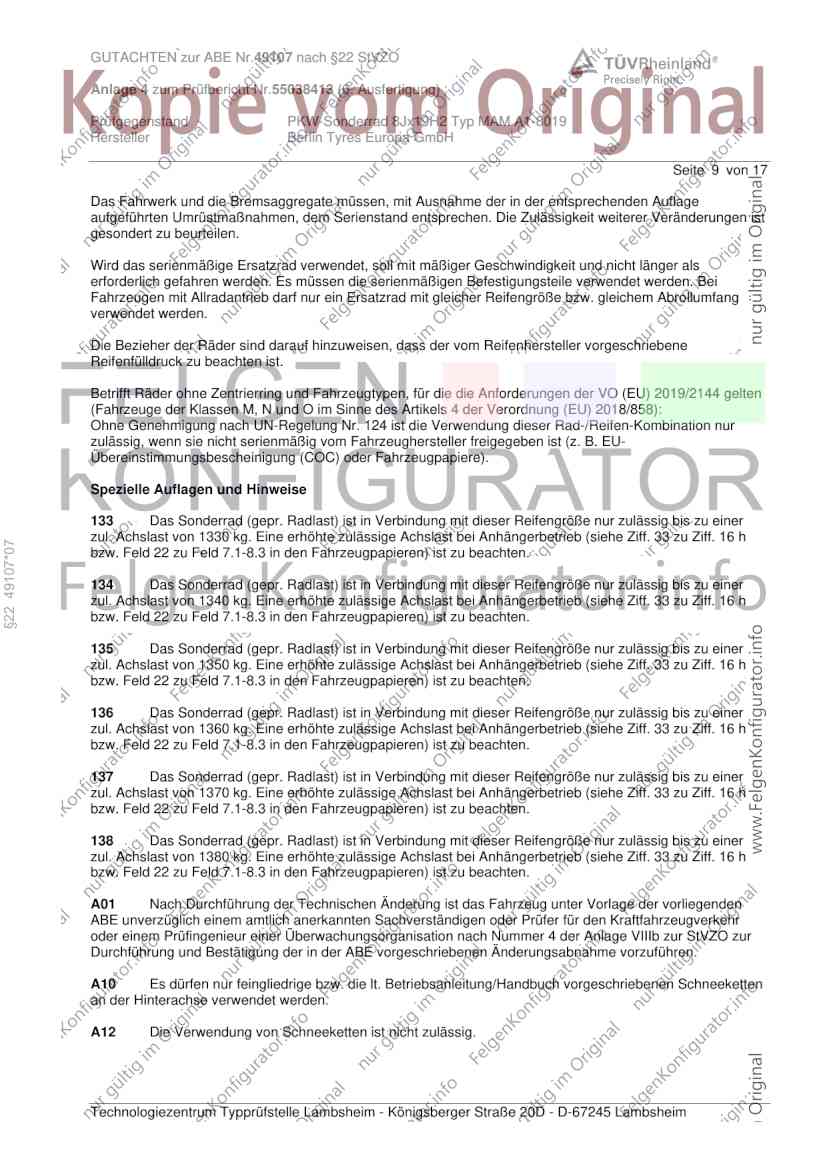

Seite 9 von 17
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
§22 49107*07
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.49107 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55038413 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Hersteller Berlin Tyres Europa GmbH

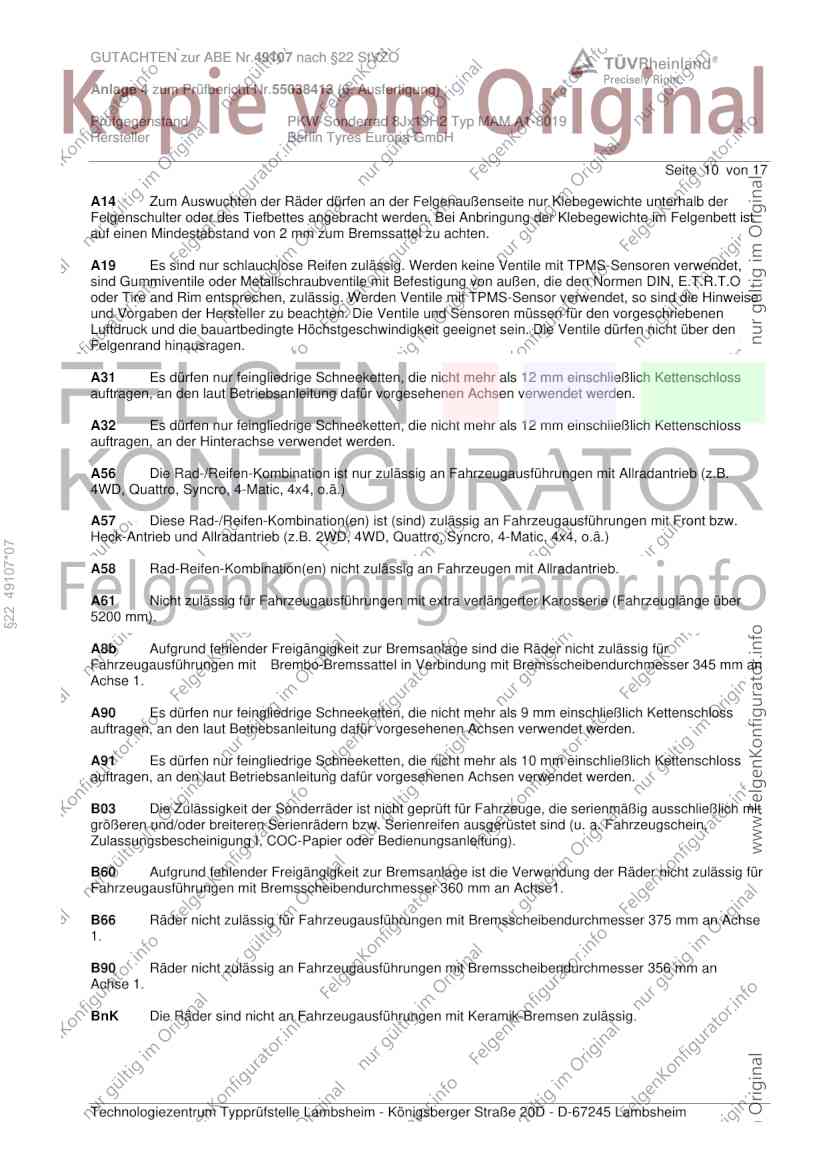

Seite 10 von 17
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
§22 49107*07
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge über
5200 mm).
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345 mm an
Achse 1.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B66 Räder nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 375 mm an Achse
1.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.49107 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55038413 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Hersteller Berlin Tyres Europa GmbH

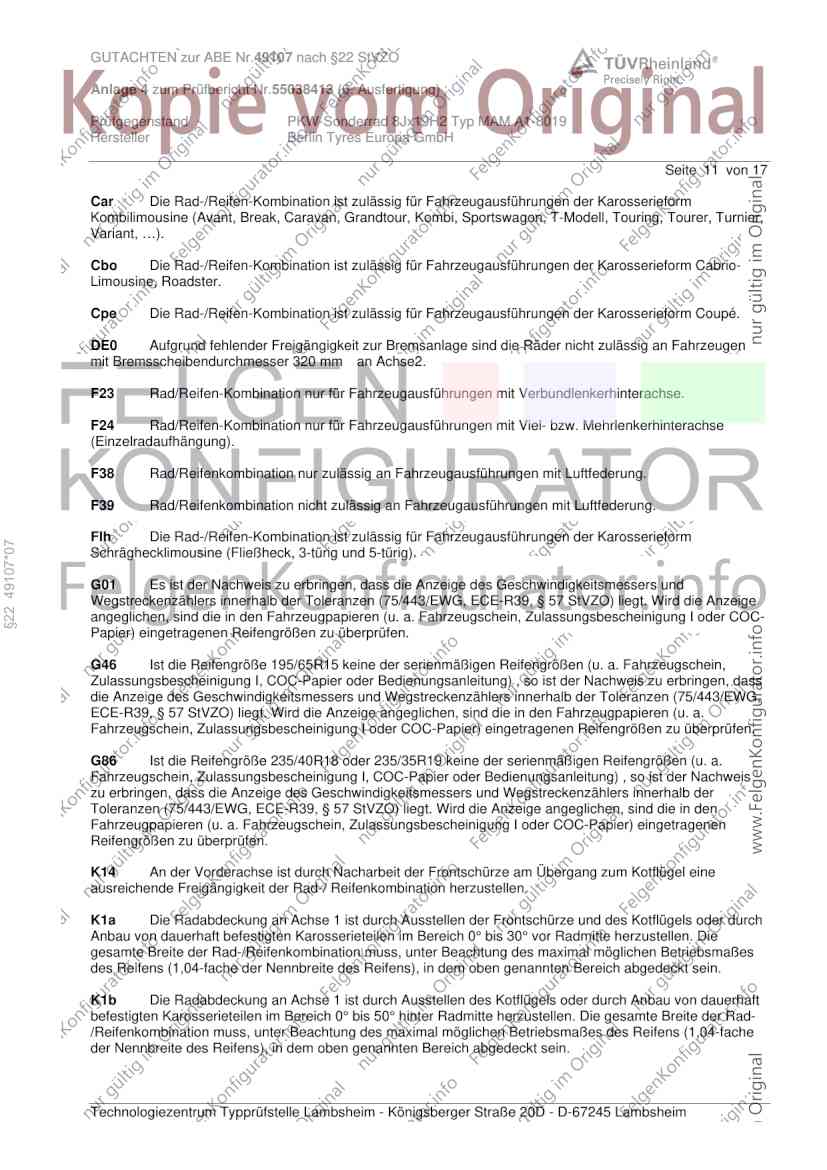

Seite 11 von 17
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
DE0 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 320 mm an Achse2.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§22 49107*07
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.49107 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55038413 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Hersteller Berlin Tyres Europa GmbH

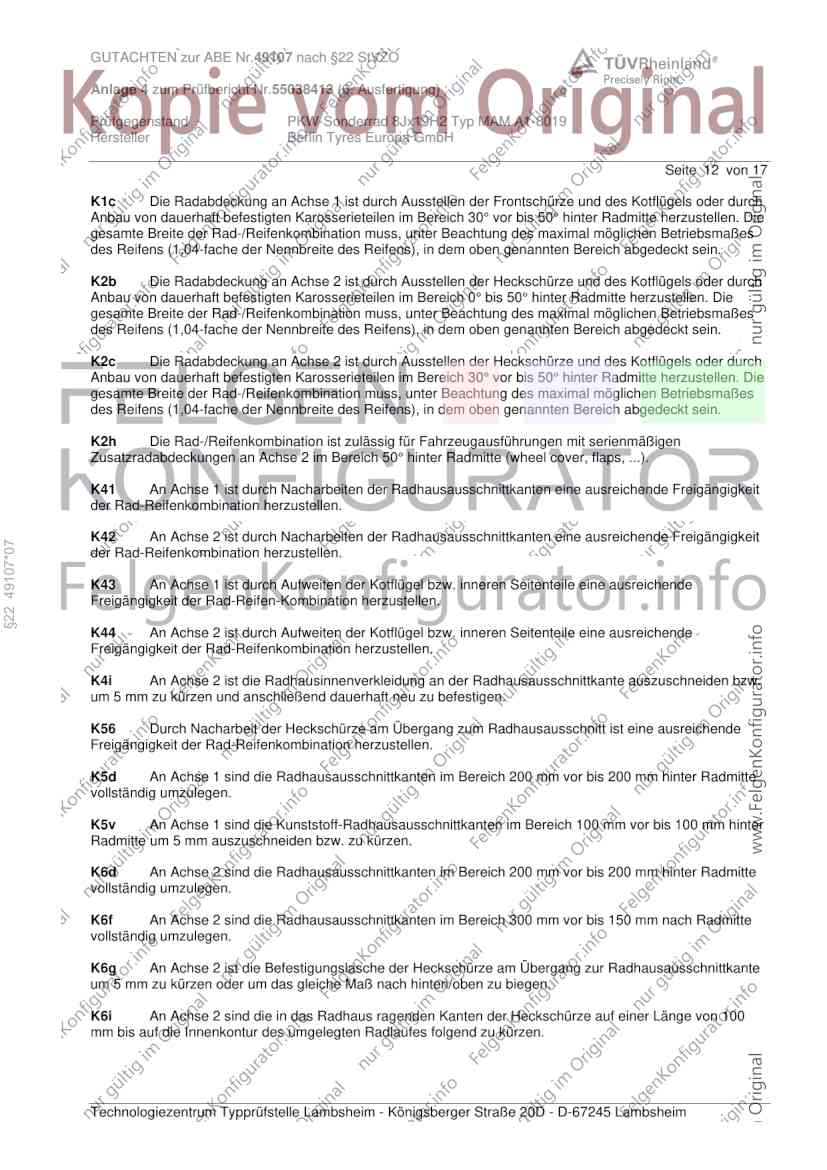

Seite 12 von 17
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
§22 49107*07
der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.49107 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55038413 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Hersteller Berlin Tyres Europa GmbH

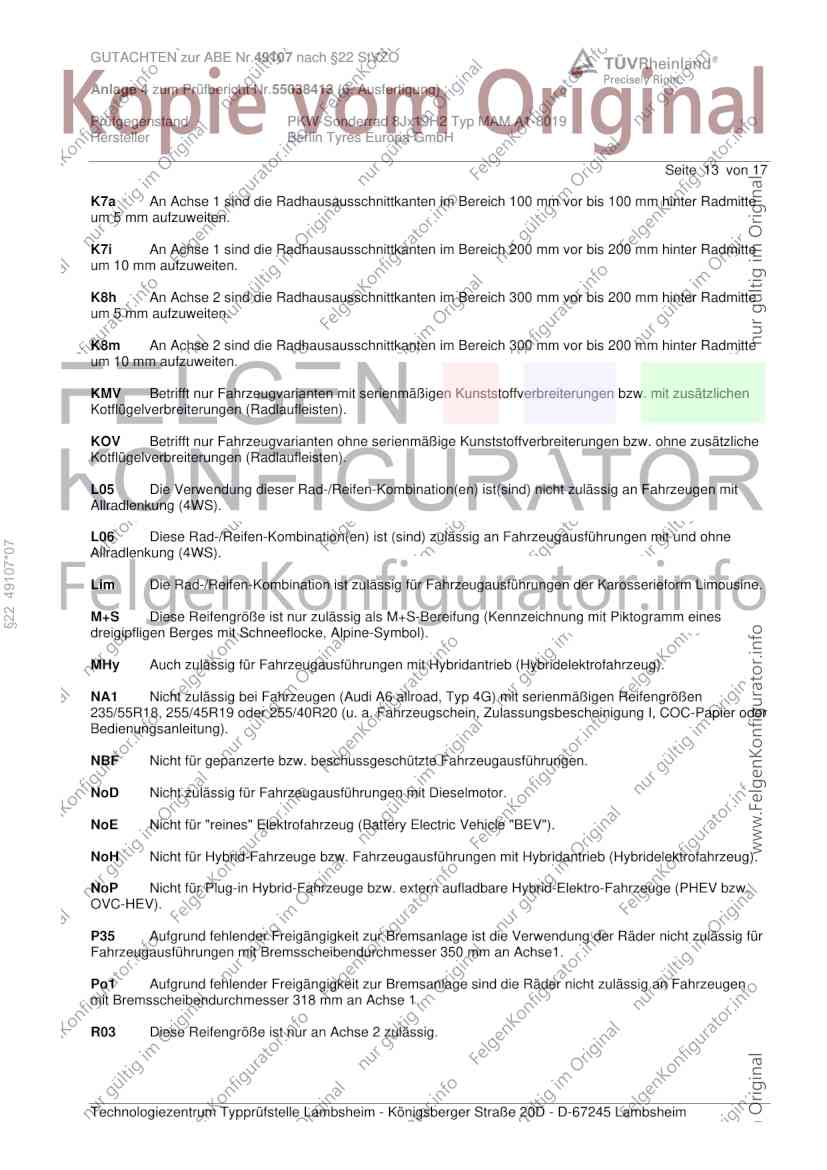

Seite 13 von 17
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
§22 49107*07
Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
Po1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 318 mm an Achse 1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.49107 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55038413 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Hersteller Berlin Tyres Europa GmbH

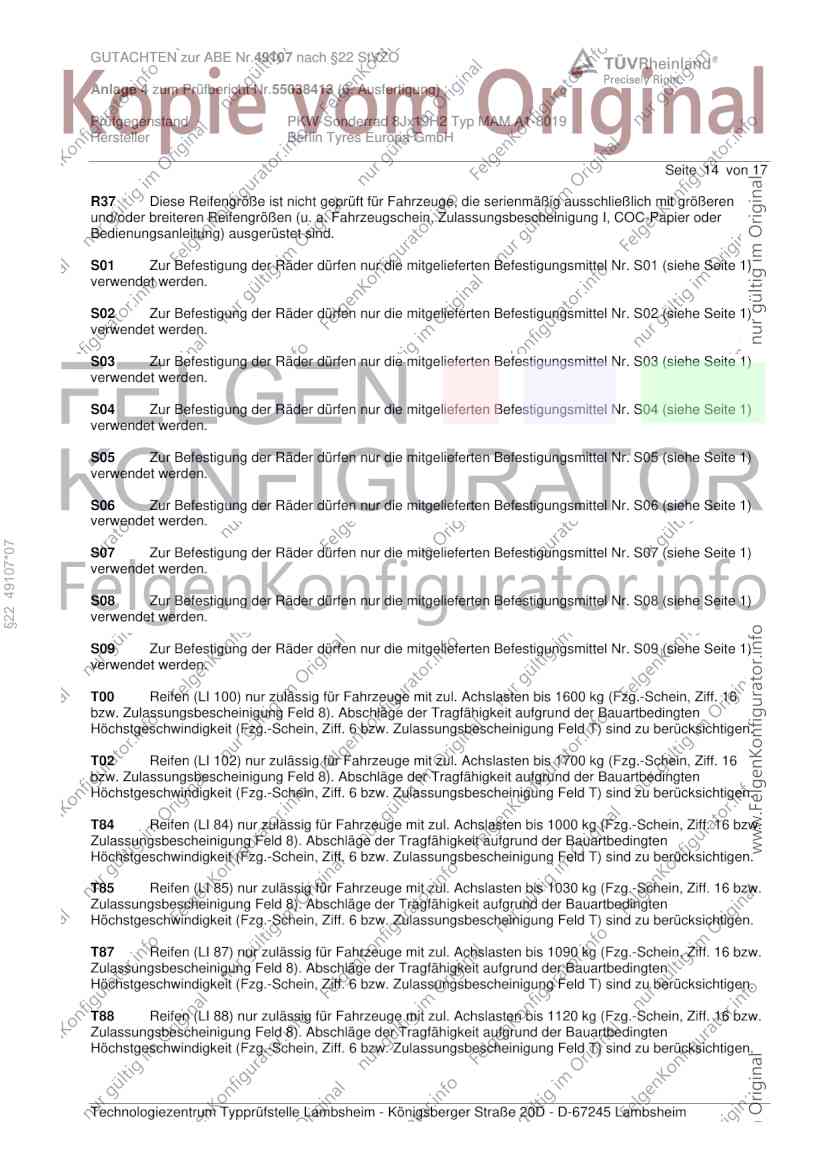

Seite 14 von 17
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
§22 49107*07
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.49107 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55038413 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Hersteller Berlin Tyres Europa GmbH

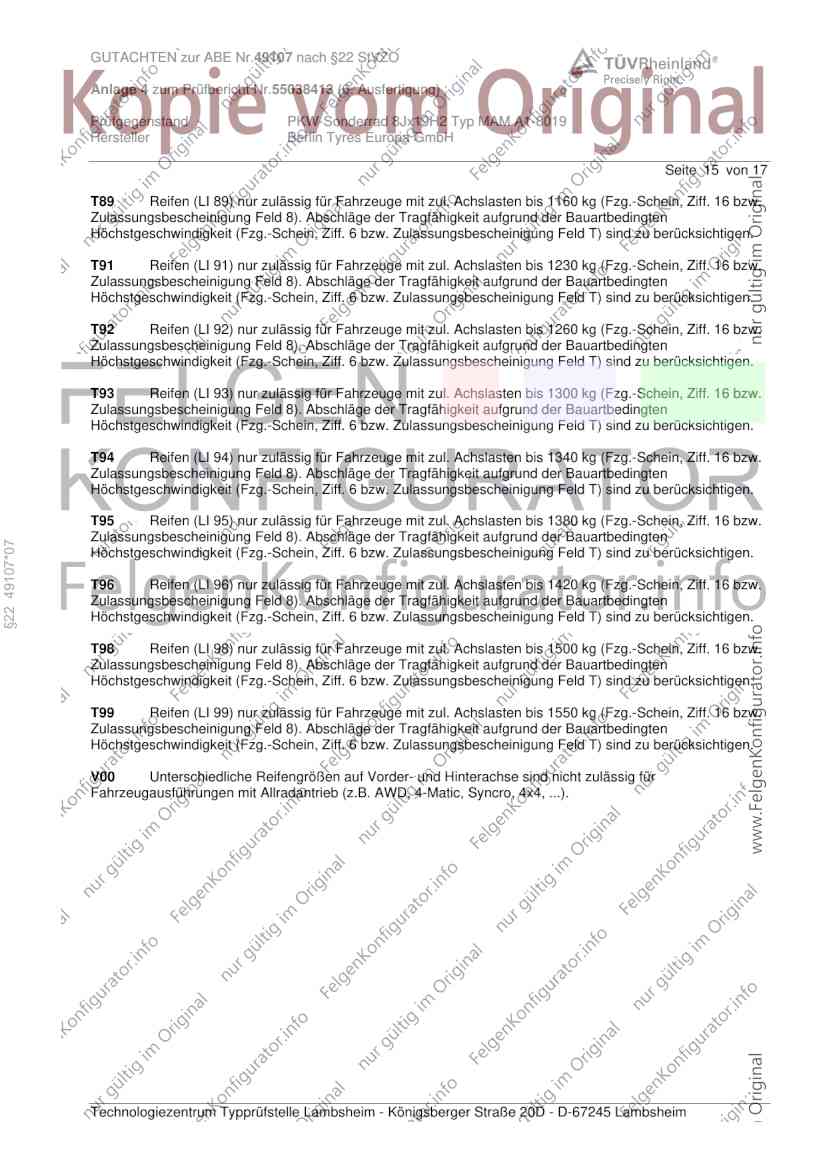

Seite 15 von 17
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 49107*07
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.49107 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55038413 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Hersteller Berlin Tyres Europa GmbH

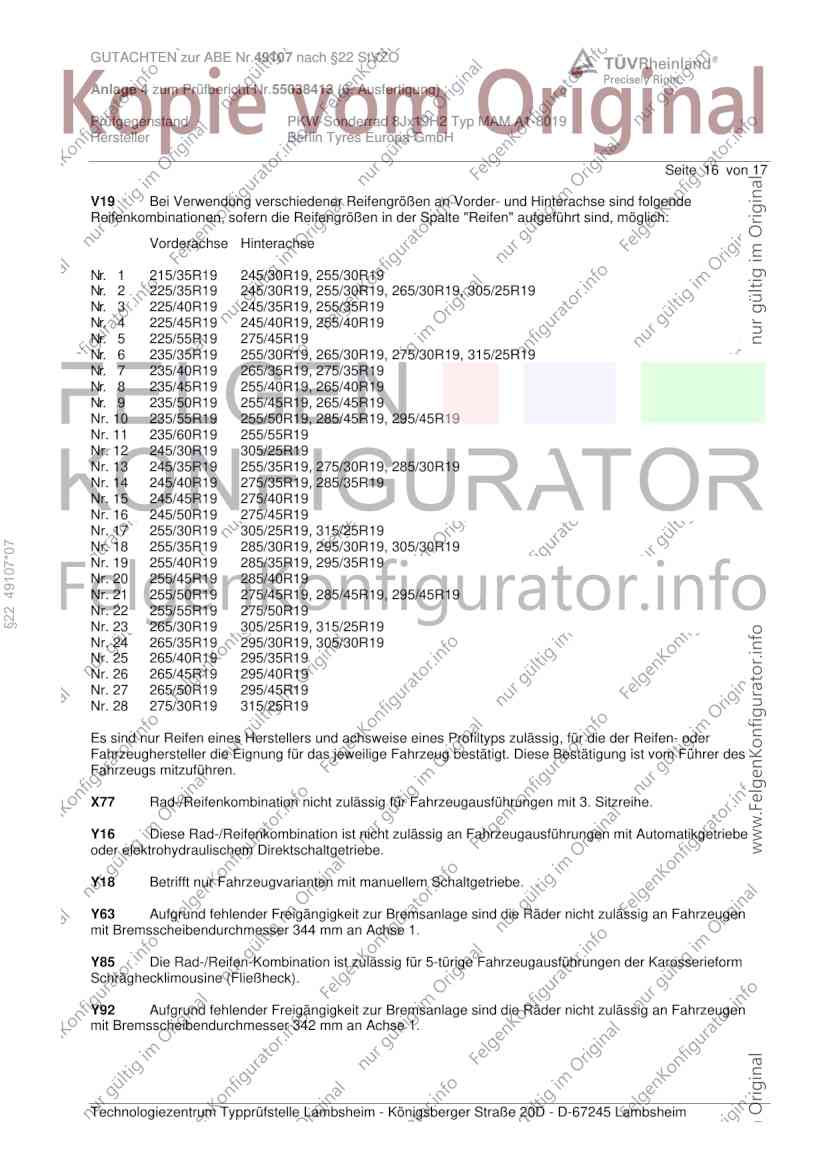

Seite 16 von 17
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 275/40R19
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
§22 49107*07
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe
oder elektrohydraulischem Direktschaltgetriebe.
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Y92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 342 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.49107 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55038413 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM A1-8019
Hersteller Berlin Tyres Europa GmbH

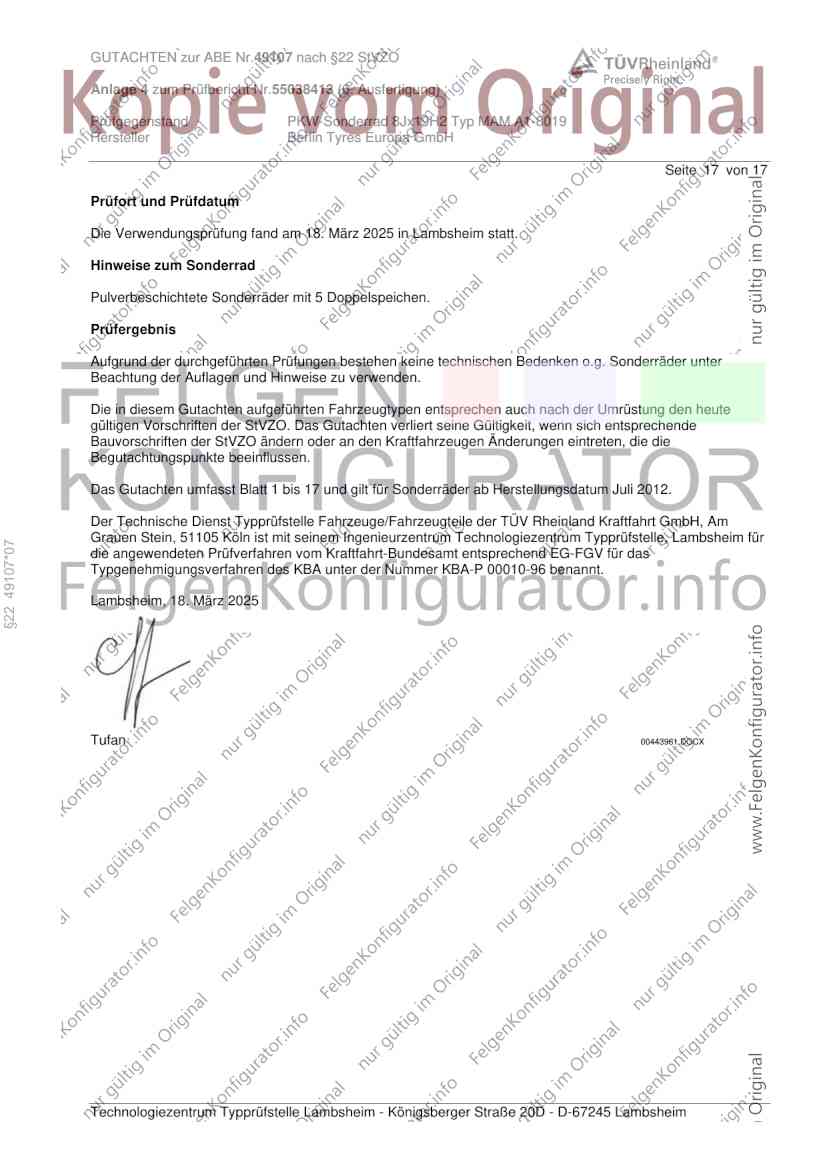

Seite 17 von 17
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. März 2025 in Lambsheim statt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Doppelspeichen.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Juli 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
§22 49107*07
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. März 2025
Tufan 00443961.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
