GUTACHTEN zur ABE Nr.55434 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55047824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM RS4-7016
Hersteller Berlin Tyres Europa GmbH
Seite 1 von 16
Auftraggeber Berlin Tyres Europa GmbH
Holzhauserstrasse 182
13509 Berlin
QM-Nr. 49020212006
Prüfgegenstand PKW-Sonderrad
Modell MAM RS4
Typ MAM RS4-7016
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
Y1 MAM RS4-7016 Y1 / Ø63,4xØ60,1 4/100/60,1 35 640 1990
Kennzeichnungen
KBA-Nummer 55434
Herstellerzeichen MAM
Radtyp und Ausführung MAM RS4-7016 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 55434*00
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 26
S02 Schraube M12x1,5 Kegel 60° 110 28
S03 Schraube M12x1,5 Kegel 60° 110 26
S04 Mutter M12x1,25 Kegel 60° 110 -
S05 Schraube M12x1,5 Kegel 60° 105 28
S06 Schraube M12x1,5 Kegel 60° 100 28
S07 Schraube M12x1,5 Kegel 60° 105 26
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Dacia
Lada
Mitsubishi
Nissan
Renault
Smart
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55434 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55047824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM RS4-7016
Hersteller Berlin Tyres Europa GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Dokker 55-96 195/50R16 K4h K6g K6i K8h T88 A01 A12 A14
SD 55-96 195/55R16 K4h K6g K6i K8h T87 T91 A22 A58 KOV
e2*2001/116* 55-96 205/50R16 K2b K4h K6g K6i K8h T87 T91 S02
0314*55-..; 55-96 215/45R16 K2b K4h K6g K6i K8h T86 T90
e2*2007/46*0030*16-.. 55-96 225/45R16 K2b K4h K6g K6i K8h T89 T93
(OSD../8SD../SD*O../SD*8.
.)
Dacia Jogger 67-81 205/55R16 K2b K6w K8h A01 A12 A14
DJF 67-81 205/60R16 K2b K6w K8h A22 A58 Car
e19*2007/46*0026*.. 67-81 215/55R16 K2b K6w K8h KMV V16 S05
67-81 225/50R16 K1a K2c K6x K8m
67-81 225/55R16 K1a K2c K6x K8m
Dacia Lodgy 59-96 195/50R16 K4g K6g K6i T88 A01 A12 A14
SD (JSD../SD*J..) 59-96 195/55R16 K4g K6g K6i T87 T91 A22 A58 KOV
e2*2001/116* 59-96 205/50R16 K4g K6g K6i T87 T91 V16 S02
0314*49-.. 59-96 215/45R16 K4g K6g K6i T86 T90
59-96 225/45R16 K4g K6g K6i
§22 55434*00
Dacia Logan (I) 50-65 195/55R16 K4i K6g T91 A01 A12 A14
FSD/USD, SD/SR 50-65 205/50R16 K2b K4i K6g K6i K8f T91 A22 A58 V16
N386; 50-65 215/45R16 K4i K6g T90 S07
e2*2007/46*0030*..; 50-65 225/45R16 K2b K4i K6g K6i K8f
e2*2007/46*0013*..
- Pick-Up
- geschl. Kasten
Dacia Logan (I) 50-77 195/50R16 A12 A14 A22
SD/SR 50-77 195/55R16 A01 K17 Sth V16 S07
e2*2001/116* 50-77 205/50R16 A01 K17
0314*00-61; 50-77 215/45R16 A01 K17
0323*00-29; 50-77 215/50R16 A01 K17 K1a K1b K2b K41 K44
e2*2007/46*0030*..; K56
e2*2007/46*0013*.. 50-77 225/45R16 A01 K17
Dacia Logan MCV (I) 50-77 195/50R16 K2b K44 K56 T88 A01 A12 A14
SD/SR 50-77 195/55R16 K2b K44 K56 A22 Car V16
e2*2001/116* 50-77 205/50R16 K2b K44 K56 S07
0314*00-61; 50-77 215/50R16 K17 K1a K1b K2b K44 K56
0323*00-29; 50-77 225/45R16 K2b K44 K56
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Kombi
Dacia Logan MCV (II) 53-74 195/50R16 A90 A14 A22 A58
SD/SR 53-74 195/55R16 A90 Car KOV V16
e2*2001/116* 53-74 205/50R16 A01 A12 K1a K1b S05
0314*64-.., 0323*31-.. 53-74 215/45R16 A01 A12 K1b
- Kombi 53-74 225/45R16 A01 A12 K1a K1b
- (7SD/7SR../SD*7..)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55434 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55047824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM RS4-7016
Hersteller Berlin Tyres Europa GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Logan MCV Stepway 66-74 205/55R16 A12 A14 A22
(II) 66-74 215/50R16 A58 Car KMV
SD (7SD../SD*7..) S05
e2*2001/116*
0314*82-..
Dacia Sandero (I) 50-77 195/50R16 K1a K2b A01 A12 A14
SD/SR 50-77 195/55R16 K1a K2b A22 Flh V16
e2*2001/116* 50-77 205/50R16 K1a K1b K2b S07
0314*00-61; 50-77 215/45R16 K1a K1b K2b
0323*00-29; 50-77 225/45R16 K1a K1b K2b
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Sandero (II) 53-74 195/50R16 K2b A01 A12 A14
SD/SR 53-74 195/55R16 K2b A22 A58 Flh
e2*2001/116* 53-74 205/50R16 K1b K2b KOV V16 S05
0314*58-..;0323*29-..; 53-74 215/45R16 K2b
e2*2007/46*0030*20-.. 53-74 225/45R16 K1b K2b
- (5SD../5SR../SD*5..)
§22 55434*00
Dacia Sandero (III) 49-74 195/50R16 K1a K1b K2c K4h K6i K8j A01 A12 A14
DJF 49-74 195/55R16 K1a K1b K2c K4h K6i K8j A22 A58 Flh
e19*2007/46*0026*.. 49-74 205/50R16 K1c K2c K4g K5r K6i K8o KOV NoE NoP
49-74 215/45R16 K1a K1b K2c K4h K5r K6i K8j V16 S05
49-74 225/45R16 K1c K2c K4g K5r K6i K8o
Dacia Sandero Stepway (I) 50-77 195/55R16 A33 A14 A22 Flh
SD/SR 50-77 205/50R16 A12 KMV V16 S07
e2*2001/116* 50-77 225/45R16 A12
0314*00-61;
0323*00-29
Dacia Sandero Stepway (II) 54-74 195/55R16 A33 R09 A14 A22 A58
SD/SR 54-74 205/55R16 A90 Flh KMV S05
e2*2001/116*
0314*58-.., 0323*29-..
- (5SD../5SR../SD*5..)
Dacia Sandero Stepway 67-81 205/55R16 K2b K4g K6x K8o A01 A12 A14
(III) 67-81 205/60R16 K2b K4g K6x K8o A22 A58 Flh
DJF 67-81 215/55R16 K2b K4g K6y K8o KMV V16 S05
e19*2007/46*0026*.. 67-81 225/50R16 K1a K2c K4g K6y K8s
67-81 225/55R16 K1a K2c K4g K6y K8s
Lada Vesta 75,78 195/50R16 K1c K2b A01 A12 A14
GF 75,78 195/55R16 K1c K2b A22 A58 B67
e1*2007/46*1695*.. 75,78 205/50R16 K1c K2a K2b K4a K8h Car KOV Lim
75,78 215/45R16 K1c K2b S02
75,78 225/45R16 K1c K2a K2b K4a K8h
Mitsubishi Colt 49-69 195/50R16 K6i K8h A01 A12 A14
RJA 49-69 195/55R16 K6i K8h A22 A58 Flh
e2*2007/46*0676*22-.. 49-69 215/45R16 K6i K8h MHy S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

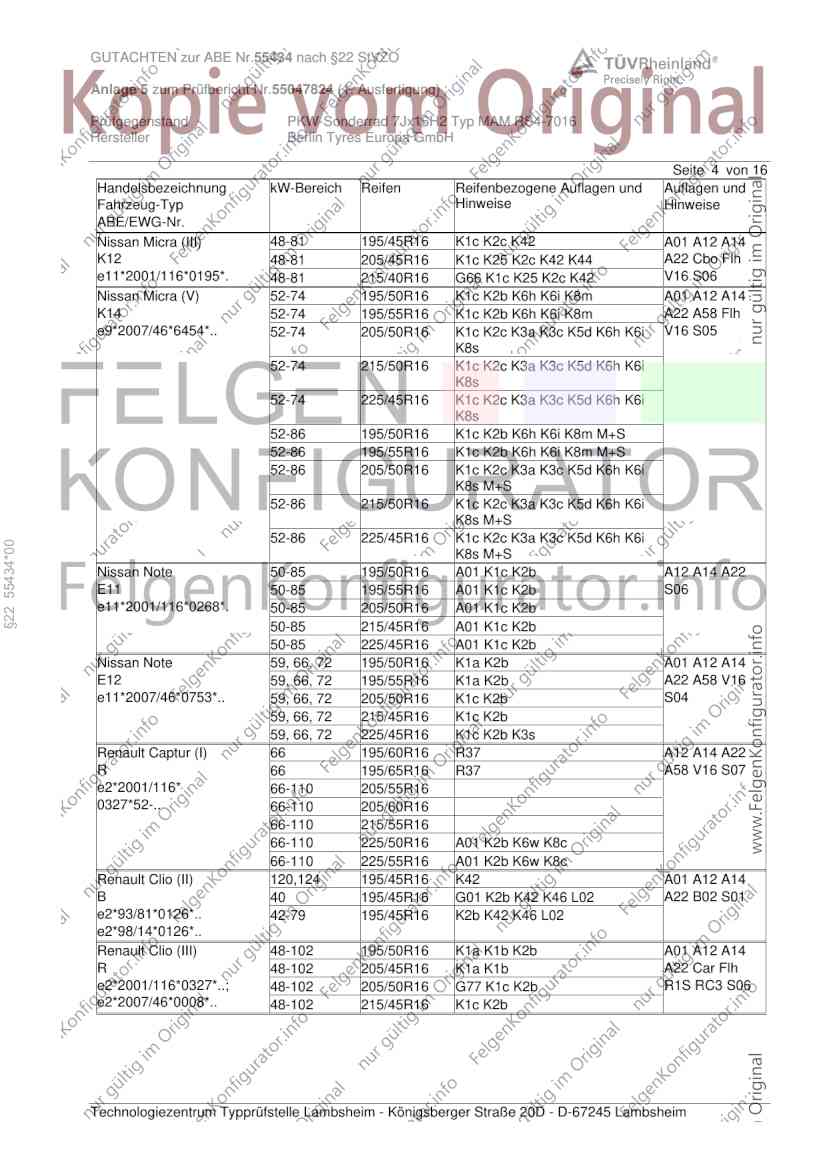

GUTACHTEN zur ABE Nr.55434 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55047824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM RS4-7016
Hersteller Berlin Tyres Europa GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan Micra (III) 48-81 195/45R16 K1c K2c K42 A01 A12 A14
K12 48-81 205/45R16 K1c K25 K2c K42 K44 A22 Cbo Flh
e11*2001/116*0195*. 48-81 215/40R16 G66 K1c K25 K2c K42 V16 S06
Nissan Micra (V) 52-74 195/50R16 K1c K2b K6h K6i K8m A01 A12 A14
K14 52-74 195/55R16 K1c K2b K6h K6i K8m A22 A58 Flh
e9*2007/46*6454*.. 52-74 205/50R16 K1c K2c K3a K3c K5d K6h K6i V16 S05
K8s
52-74 215/50R16 K1c K2c K3a K3c K5d K6h K6i
K8s
52-74 225/45R16 K1c K2c K3a K3c K5d K6h K6i
K8s
52-86 195/50R16 K1c K2b K6h K6i K8m M+S
52-86 195/55R16 K1c K2b K6h K6i K8m M+S
52-86 205/50R16 K1c K2c K3a K3c K5d K6h K6i
K8s M+S
52-86 215/50R16 K1c K2c K3a K3c K5d K6h K6i
K8s M+S
52-86 225/45R16 K1c K2c K3a K3c K5d K6h K6i
§22 55434*00
K8s M+S
Nissan Note 50-85 195/50R16 A01 K1c K2b A12 A14 A22
E11 50-85 195/55R16 A01 K1c K2b S06
e11*2001/116*0268*. 50-85 205/50R16 A01 K1c K2b
50-85 215/45R16 A01 K1c K2b
50-85 225/45R16 A01 K1c K2b
Nissan Note 59, 66, 72 195/50R16 K1a K2b A01 A12 A14
E12 59, 66, 72 195/55R16 K1a K2b A22 A58 V16
e11*2007/46*0753*.. 59, 66, 72 205/50R16 K1c K2b S04
59, 66, 72 215/45R16 K1c K2b
59, 66, 72 225/45R16 K1c K2b K3s
Renault Captur (I) 66 195/60R16 R37 A12 A14 A22
R 66 195/65R16 R37 A58 V16 S07
e2*2001/116* 66-110 205/55R16
0327*52-.. 66-110 205/60R16
66-110 215/55R16
66-110 225/50R16 A01 K2b K6w K8c
66-110 225/55R16 A01 K2b K6w K8c
Renault Clio (II) 120,124 195/45R16 K42 A01 A12 A14
B 40 195/45R16 G01 K2b K42 K46 L02 A22 B02 S01
e2*93/81*0126*.. 42-79 195/45R16 K2b K42 K46 L02
e2*98/14*0126*..
Renault Clio (III) 48-102 195/50R16 K1a K1b K2b A01 A12 A14
R 48-102 205/45R16 K1a K1b A22 Car Flh
e2*2001/116*0327*..; 48-102 205/50R16 G77 K1c K2b R1S RC3 S06
e2*2007/46*0008*.. 48-102 215/45R16 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

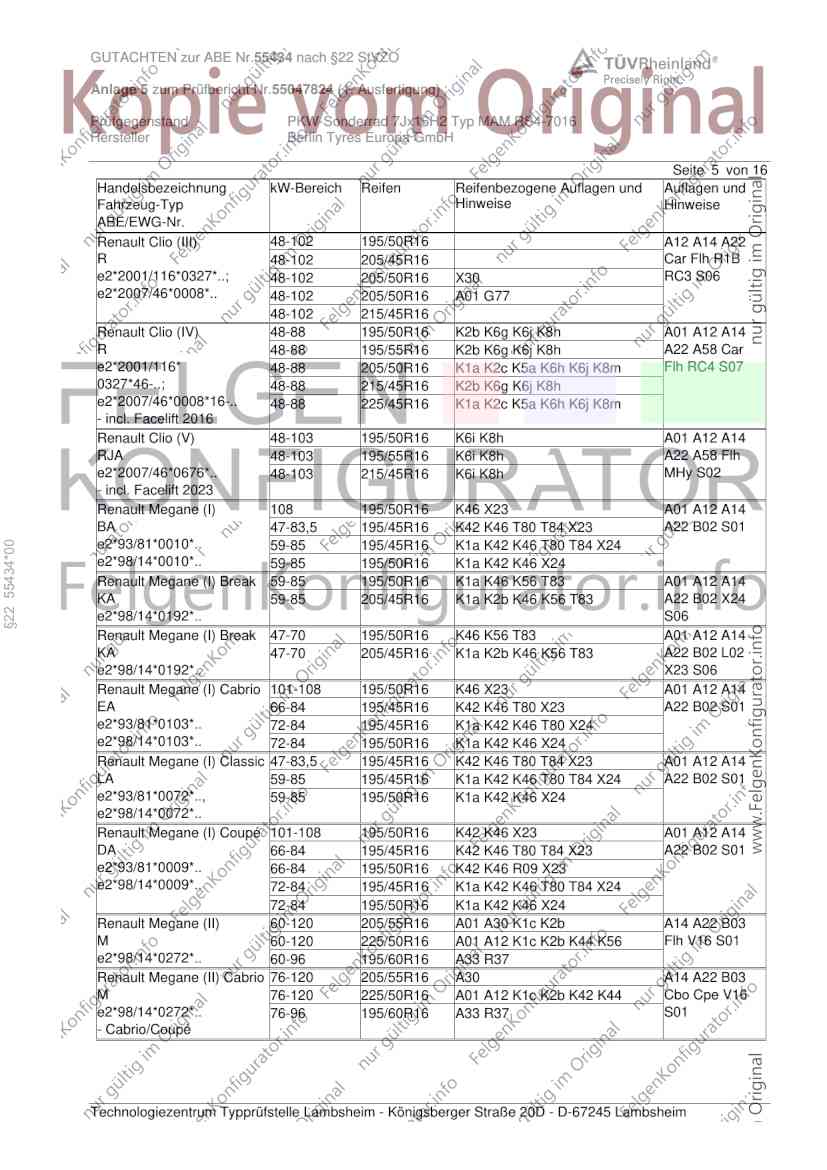

GUTACHTEN zur ABE Nr.55434 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55047824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM RS4-7016
Hersteller Berlin Tyres Europa GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Clio (III) 48-102 195/50R16 A12 A14 A22
R 48-102 205/45R16 Car Flh R1B
e2*2001/116*0327*..; 48-102 205/50R16 X30 RC3 S06
e2*2007/46*0008*.. 48-102 205/50R16 A01 G77
48-102 215/45R16
Renault Clio (IV) 48-88 195/50R16 K2b K6g K6j K8h A01 A12 A14
R 48-88 195/55R16 K2b K6g K6j K8h A22 A58 Car
e2*2001/116* 48-88 205/50R16 K1a K2c K5a K6h K6j K8m Flh RC4 S07
0327*46-..; 48-88 215/45R16 K2b K6g K6j K8h
e2*2007/46*0008*16-.. 48-88 225/45R16 K1a K2c K5a K6h K6j K8m
- incl. Facelift 2016
Renault Clio (V) 48-103 195/50R16 K6i K8h A01 A12 A14
RJA 48-103 195/55R16 K6i K8h A22 A58 Flh
e2*2007/46*0676*.. 48-103 215/45R16 K6i K8h MHy S02
- incl. Facelift 2023
Renault Megane (I) 108 195/50R16 K46 X23 A01 A12 A14
BA 47-83,5 195/45R16 K42 K46 T80 T84 X23 A22 B02 S01
e2*93/81*0010*.. 59-85 195/45R16 K1a K42 K46 T80 T84 X24
§22 55434*00
e2*98/14*0010*.. 59-85 195/50R16 K1a K42 K46 X24
Renault Megane (I) Break 59-85 195/50R16 K1a K46 K56 T83 A01 A12 A14
KA 59-85 205/45R16 K1a K2b K46 K56 T83 A22 B02 X24
e2*98/14*0192*.. S06
Renault Megane (I) Break 47-70 195/50R16 K46 K56 T83 A01 A12 A14
KA 47-70 205/45R16 K1a K2b K46 K56 T83 A22 B02 L02
e2*98/14*0192*.. X23 S06
Renault Megane (I) Cabrio 101-108 195/50R16 K46 X23 A01 A12 A14
EA 66-84 195/45R16 K42 K46 T80 X23 A22 B02 S01
e2*93/81*0103*.. 72-84 195/45R16 K1a K42 K46 T80 X24
e2*98/14*0103*.. 72-84 195/50R16 K1a K42 K46 X24
Renault Megane (I) Classic 47-83,5 195/45R16 K42 K46 T80 T84 X23 A01 A12 A14
LA 59-85 195/45R16 K1a K42 K46 T80 T84 X24 A22 B02 S01
e2*93/81*0072*.., 59-85 195/50R16 K1a K42 K46 X24
e2*98/14*0072*..
Renault Megane (I) Coupé 101-108 195/50R16 K42 K46 X23 A01 A12 A14
DA 66-84 195/45R16 K42 K46 T80 T84 X23 A22 B02 S01
e2*93/81*0009*.. 66-84 195/50R16 K42 K46 R09 X23
e2*98/14*0009*.. 72-84 195/45R16 K1a K42 K46 T80 T84 X24
72-84 195/50R16 K1a K42 K46 X24
Renault Megane (II) 60-120 205/55R16 A01 A30 K1c K2b A14 A22 B03
M 60-120 225/50R16 A01 A12 K1c K2b K44 K56 Flh V16 S01
e2*98/14*0272*.. 60-96 195/60R16 A33 R37
Renault Megane (II) Cabrio 76-120 205/55R16 A30 A14 A22 B03
M 76-120 225/50R16 A01 A12 K1c K2b K42 K44 Cbo Cpe V16
e2*98/14*0272*.. 76-96 195/60R16 A33 R37 S01
- Cabrio/Coupé
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

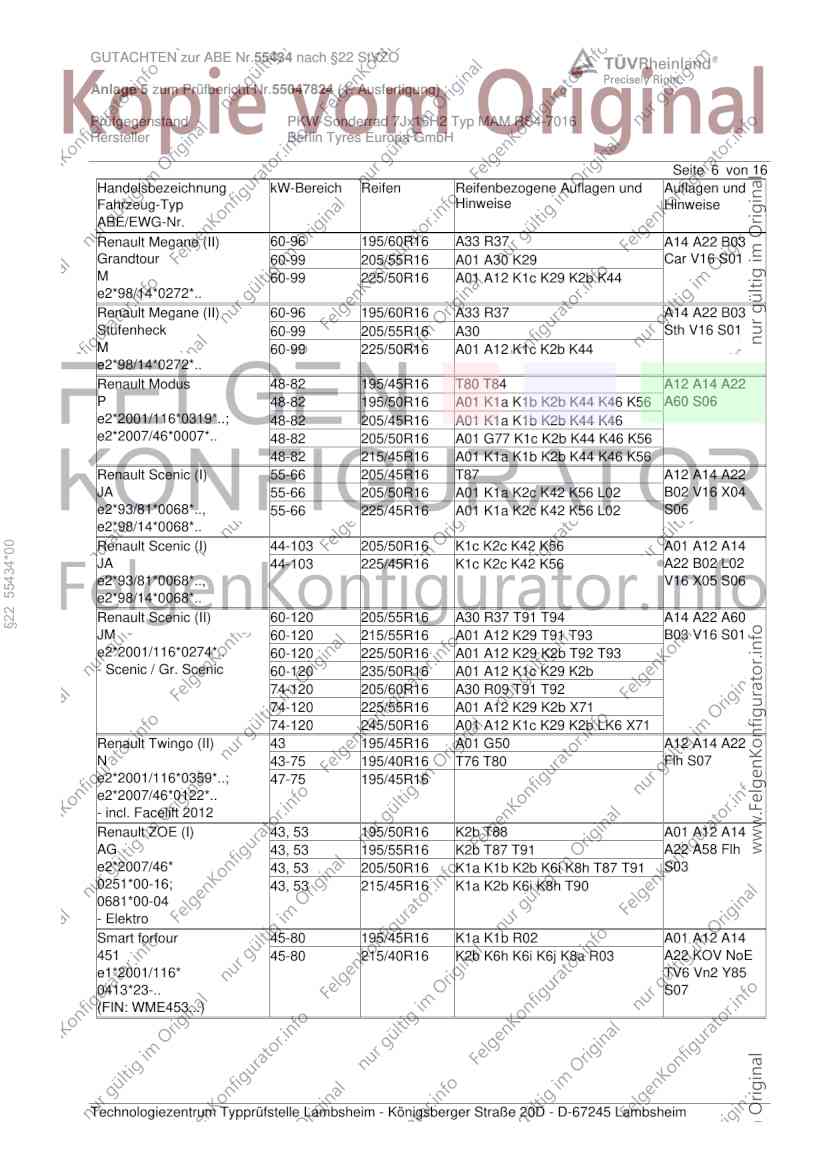

GUTACHTEN zur ABE Nr.55434 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55047824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM RS4-7016
Hersteller Berlin Tyres Europa GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Megane (II) 60-96 195/60R16 A33 R37 A14 A22 B03
Grandtour 60-99 205/55R16 A01 A30 K29 Car V16 S01
M 60-99 225/50R16 A01 A12 K1c K29 K2b K44
e2*98/14*0272*..
Renault Megane (II) 60-96 195/60R16 A33 R37 A14 A22 B03
Stufenheck 60-99 205/55R16 A30 Sth V16 S01
M 60-99 225/50R16 A01 A12 K1c K2b K44
e2*98/14*0272*..
Renault Modus 48-82 195/45R16 T80 T84 A12 A14 A22
P 48-82 195/50R16 A01 K1a K1b K2b K44 K46 K56 A60 S06
e2*2001/116*0319*..; 48-82 205/45R16 A01 K1a K1b K2b K44 K46
e2*2007/46*0007*.. 48-82 205/50R16 A01 G77 K1c K2b K44 K46 K56
48-82 215/45R16 A01 K1a K1b K2b K44 K46 K56
Renault Scenic (I) 55-66 205/45R16 T87 A12 A14 A22
JA 55-66 205/50R16 A01 K1a K2c K42 K56 L02 B02 V16 X04
e2*93/81*0068*.., 55-66 225/45R16 A01 K1a K2c K42 K56 L02 S06
e2*98/14*0068*..
Renault Scenic (I) 44-103 205/50R16 K1c K2c K42 K56 A01 A12 A14
§22 55434*00
JA 44-103 225/45R16 K1c K2c K42 K56 A22 B02 L02
e2*93/81*0068*.., V16 X05 S06
e2*98/14*0068*..
Renault Scenic (II) 60-120 205/55R16 A30 R37 T91 T94 A14 A22 A60
JM 60-120 215/55R16 A01 A12 K29 T91 T93 B03 V16 S01
e2*2001/116*0274*.. 60-120 225/50R16 A01 A12 K29 K2b T92 T93
- Scenic / Gr. Scenic 60-120 235/50R16 A01 A12 K1c K29 K2b
74-120 205/60R16 A30 R09 T91 T92
74-120 225/55R16 A01 A12 K29 K2b X71
74-120 245/50R16 A01 A12 K1c K29 K2b LK6 X71
Renault Twingo (II) 43 195/45R16 A01 G50 A12 A14 A22
N 43-75 195/40R16 T76 T80 Flh S07
e2*2001/116*0359*..; 47-75 195/45R16
e2*2007/46*0122*..
- incl. Facelift 2012
Renault ZOE (I) 43, 53 195/50R16 K2b T88 A01 A12 A14
AG 43, 53 195/55R16 K2b T87 T91 A22 A58 Flh
e2*2007/46* 43, 53 205/50R16 K1a K1b K2b K6i K8h T87 T91 S03
0251*00-16; 43, 53 215/45R16 K1a K2b K6i K8h T90
0681*00-04
- Elektro
Smart forfour 45-80 195/45R16 K1a K1b R02 A01 A12 A14
451 45-80 215/40R16 K2b K6h K6i K6j K8a R03 A22 KOV NoE
e1*2001/116* TV6 Vn2 Y85
0413*23-.. S07
(FIN: WME453...)

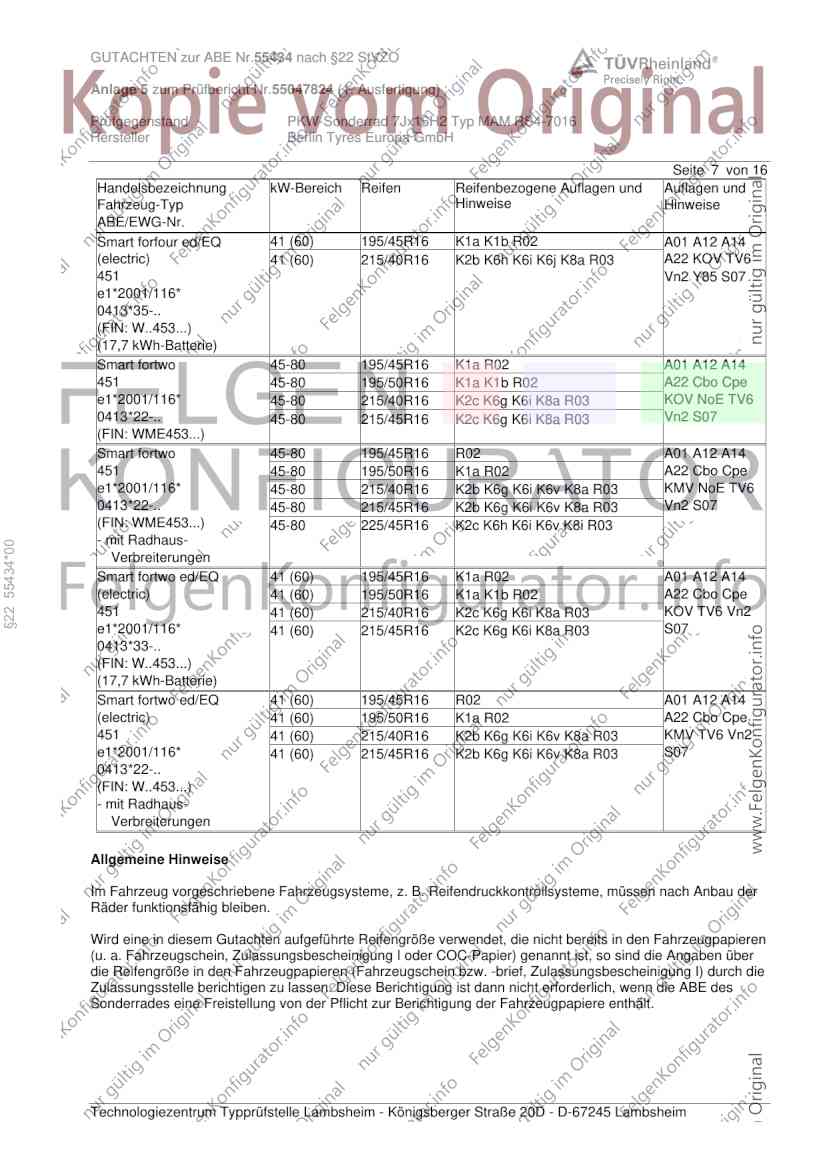

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55434 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55047824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM RS4-7016
Hersteller Berlin Tyres Europa GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Smart forfour ed/EQ 41 (60) 195/45R16 K1a K1b R02 A01 A12 A14
(electric) 41 (60) 215/40R16 K2b K6h K6i K6j K8a R03 A22 KOV TV6
451 Vn2 Y85 S07
e1*2001/116*
0413*35-..
(FIN: W..453...)
(17,7 kWh-Batterie)
Smart fortwo 45-80 195/45R16 K1a R02 A01 A12 A14
451 45-80 195/50R16 K1a K1b R02 A22 Cbo Cpe
e1*2001/116* 45-80 215/40R16 K2c K6g K6i K8a R03 KOV NoE TV6
0413*22-.. 45-80 215/45R16 K2c K6g K6i K8a R03 Vn2 S07
(FIN: WME453...)
Smart fortwo 45-80 195/45R16 R02 A01 A12 A14
451 45-80 195/50R16 K1a R02 A22 Cbo Cpe
e1*2001/116* 45-80 215/40R16 K2b K6g K6i K6v K8a R03 KMV NoE TV6
0413*22-.. 45-80 215/45R16 K2b K6g K6i K6v K8a R03 Vn2 S07
(FIN: WME453...) 45-80 225/45R16 K2c K6h K6i K6v K8i R03
- mit Radhaus-
§22 55434*00
Verbreiterungen
Smart fortwo ed/EQ 41 (60) 195/45R16 K1a R02 A01 A12 A14
(electric) 41 (60) 195/50R16 K1a K1b R02 A22 Cbo Cpe
451 41 (60) 215/40R16 K2c K6g K6i K8a R03 KOV TV6 Vn2
e1*2001/116* 41 (60) 215/45R16 K2c K6g K6i K8a R03 S07
0413*33-..
(FIN: W..453...)
(17,7 kWh-Batterie)
Smart fortwo ed/EQ 41 (60) 195/45R16 R02 A01 A12 A14
(electric) 41 (60) 195/50R16 K1a R02 A22 Cbo Cpe
451 41 (60) 215/40R16 K2b K6g K6i K6v K8a R03 KMV TV6 Vn2
e1*2001/116* 41 (60) 215/45R16 K2b K6g K6i K6v K8a R03 S07
0413*22-..
(FIN: W..453...)
- mit Radhaus-
Verbreiterungen
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55434 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55047824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM RS4-7016
Hersteller Berlin Tyres Europa GmbH
Seite 8 von 16
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
§22 55434*00
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

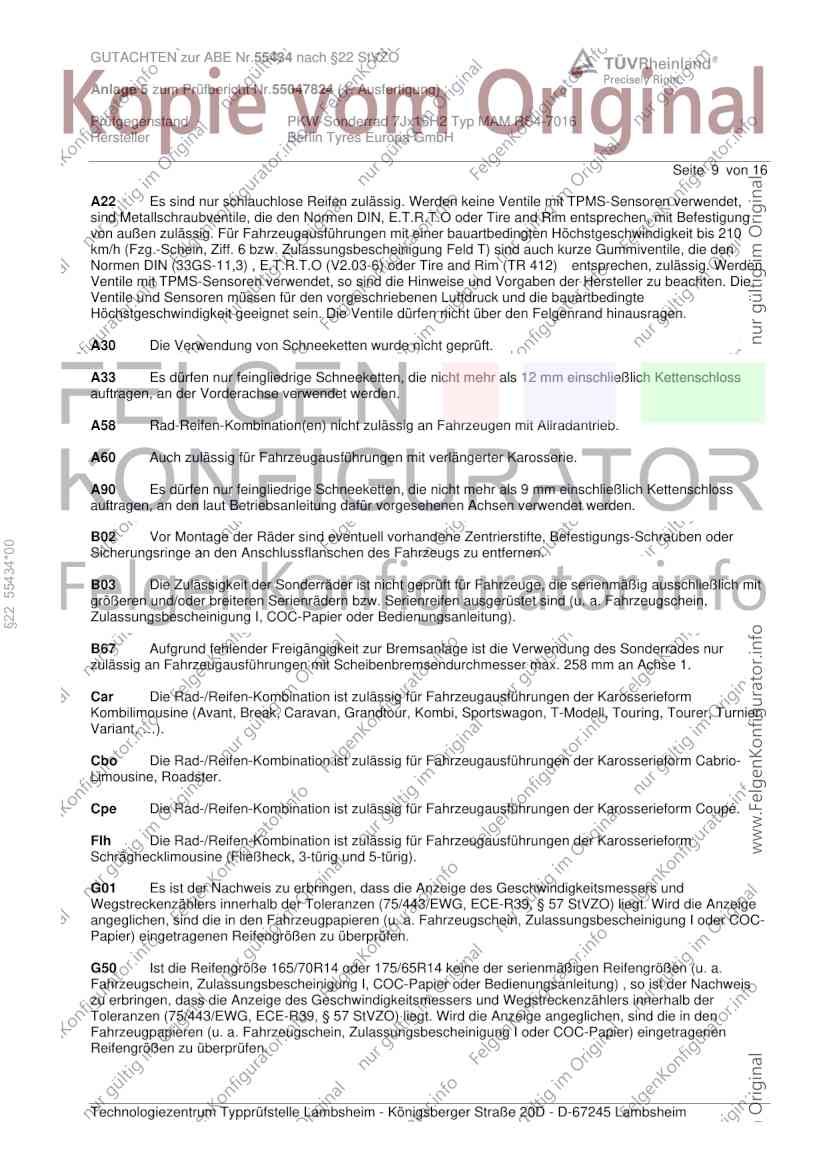

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55434 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55047824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM RS4-7016
Hersteller Berlin Tyres Europa GmbH
Seite 9 von 16
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, mit Befestigung
von außen zulässig. Für Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit bis 210
km/h (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den
Normen DIN (33GS-11,3) , E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden
Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte
Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
§22 55434*00
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B67 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 258 mm an Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G50 Ist die Reifengröße 165/70R14 oder 175/65R14 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.

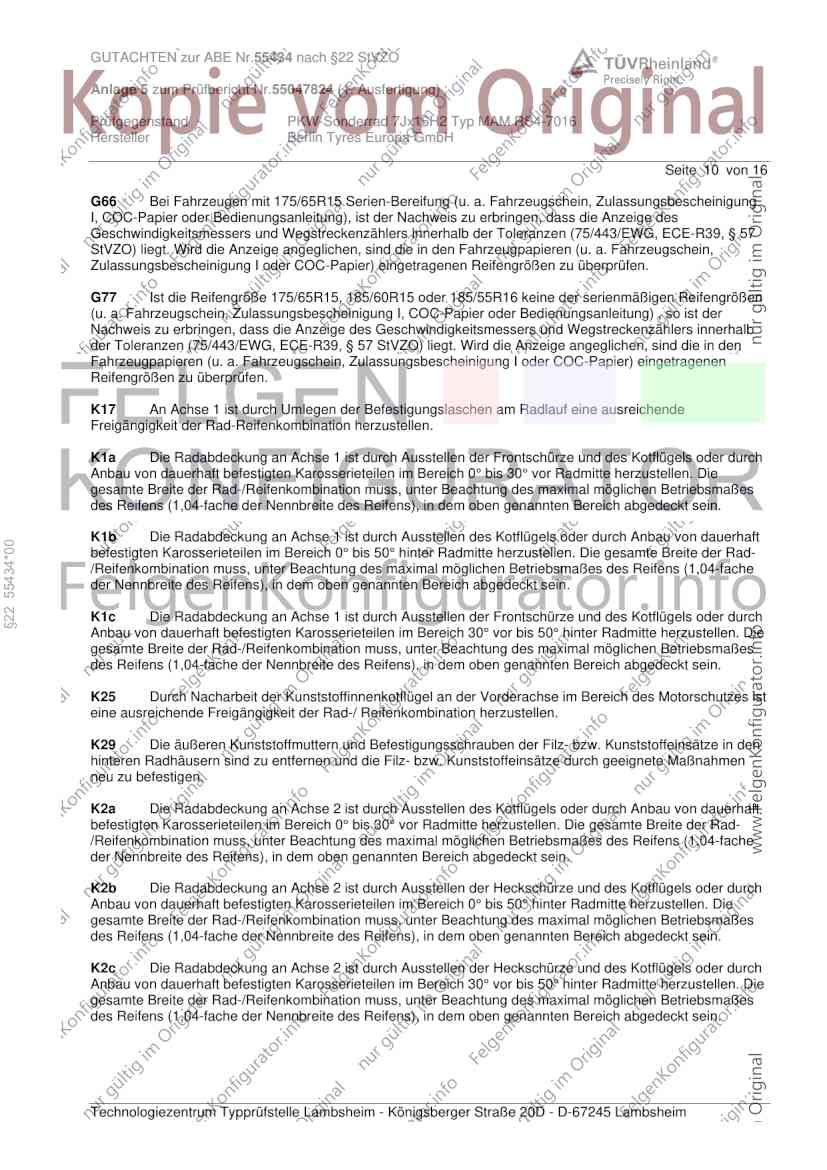

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55434 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55047824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM RS4-7016
Hersteller Berlin Tyres Europa GmbH
Seite 10 von 16
G66 Bei Fahrzeugen mit 175/65R15 Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G77 Ist die Reifengröße 175/65R15, 185/60R15 oder 185/55R16 keine der serienmäßigen Reifengrößen
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb
der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
§22 55434*00
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze in den
hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete Maßnahmen
neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

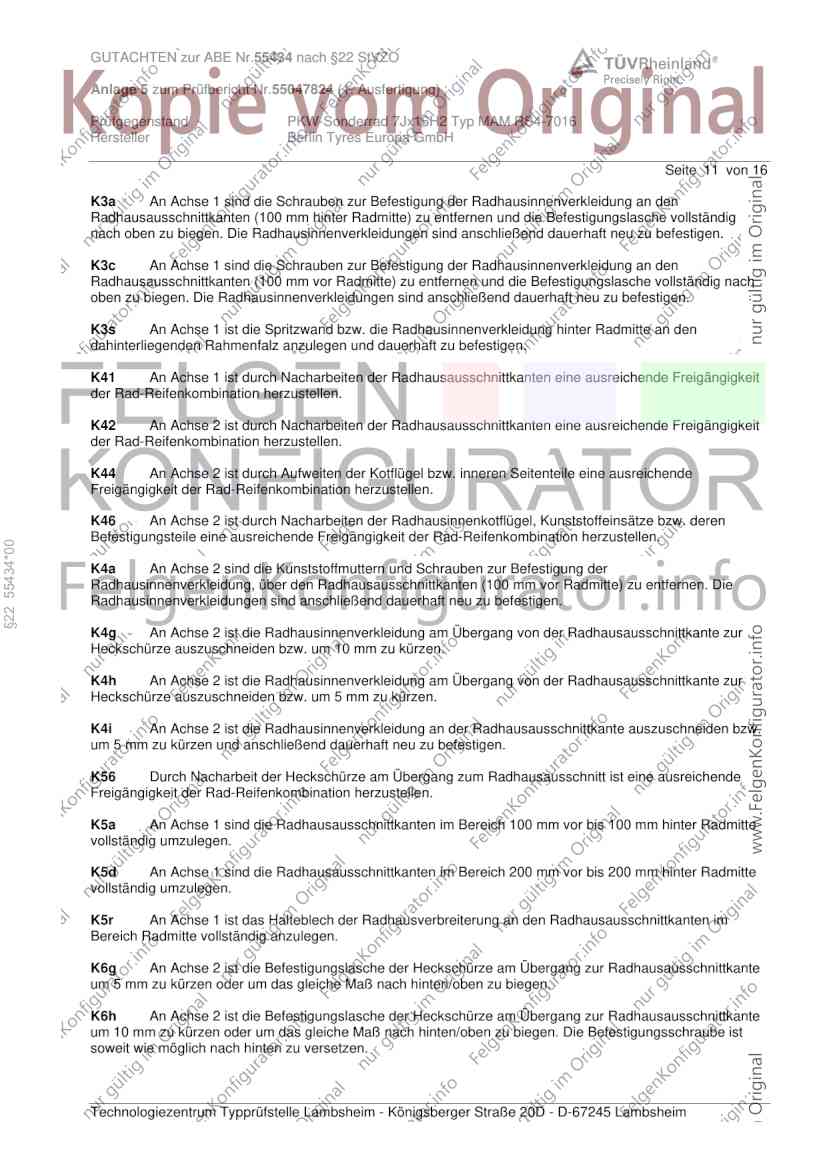

GUTACHTEN zur ABE Nr.55434 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55047824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM RS4-7016
Hersteller Berlin Tyres Europa GmbH
Seite 11 von 16
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig nach
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
§22 55434*00
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5r An Achse 1 ist das Halteblech der Radhausverbreiterung an den Radhausausschnittkanten im
Bereich Radmitte vollständig anzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

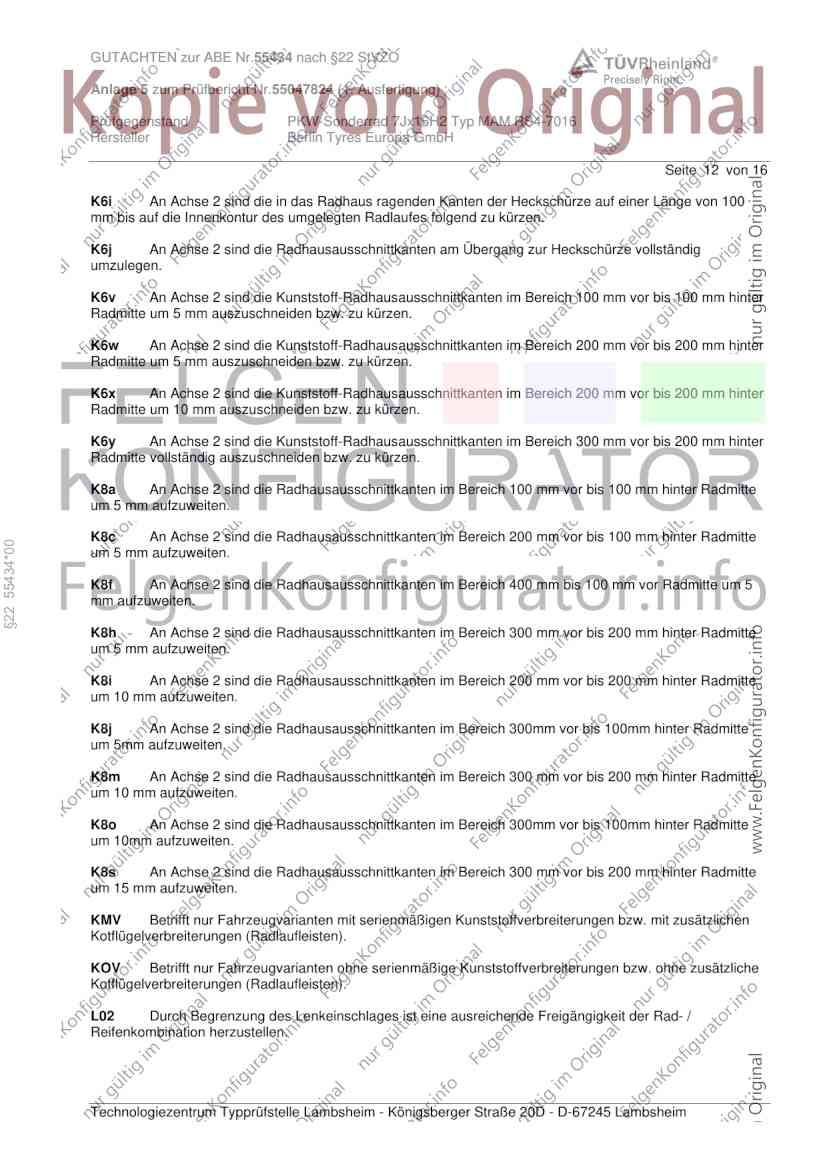

GUTACHTEN zur ABE Nr.55434 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55047824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM RS4-7016
Hersteller Berlin Tyres Europa GmbH
Seite 12 von 16
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter Radmitte
§22 55434*00
um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte um 5
mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8j An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter Radmitte
um 5mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter Radmitte
um 10mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

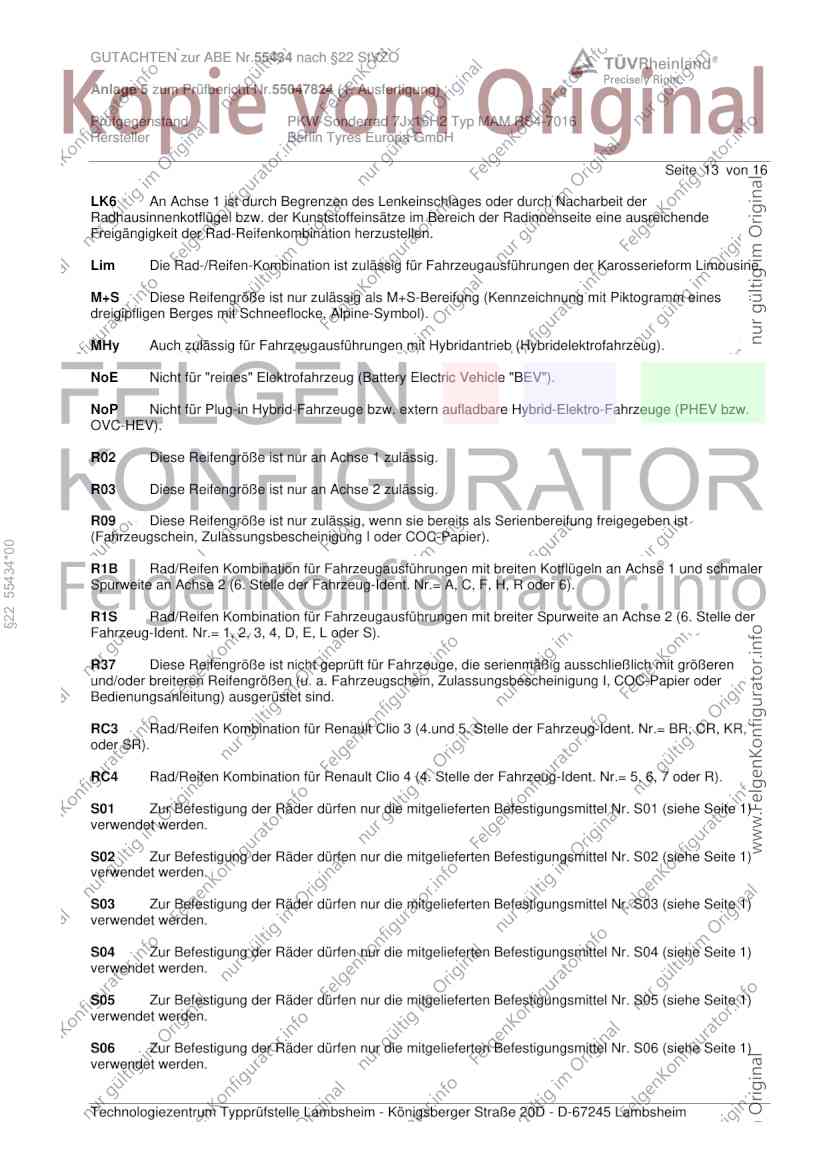

GUTACHTEN zur ABE Nr.55434 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55047824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM RS4-7016
Hersteller Berlin Tyres Europa GmbH
Seite 13 von 16
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
§22 55434*00
R1B Rad/Reifen Kombination für Fahrzeugausführungen mit breiten Kotflügeln an Achse 1 und schmaler
Spurweite an Achse 2 (6. Stelle der Fahrzeug-Ident. Nr.= A, C, F, H, R oder 6).
R1S Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6. Stelle der
Fahrzeug-Ident. Nr.= 1, 2, 3, 4, D, E, L oder S).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
RC3 Rad/Reifen Kombination für Renault Clio 3 (4.und 5. Stelle der Fahrzeug-Ident. Nr.= BR, CR, KR,
oder SR).
RC4 Rad/Reifen Kombination für Renault Clio 4 (4. Stelle der Fahrzeug-Ident. Nr.= 5, 6, 7 oder R).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

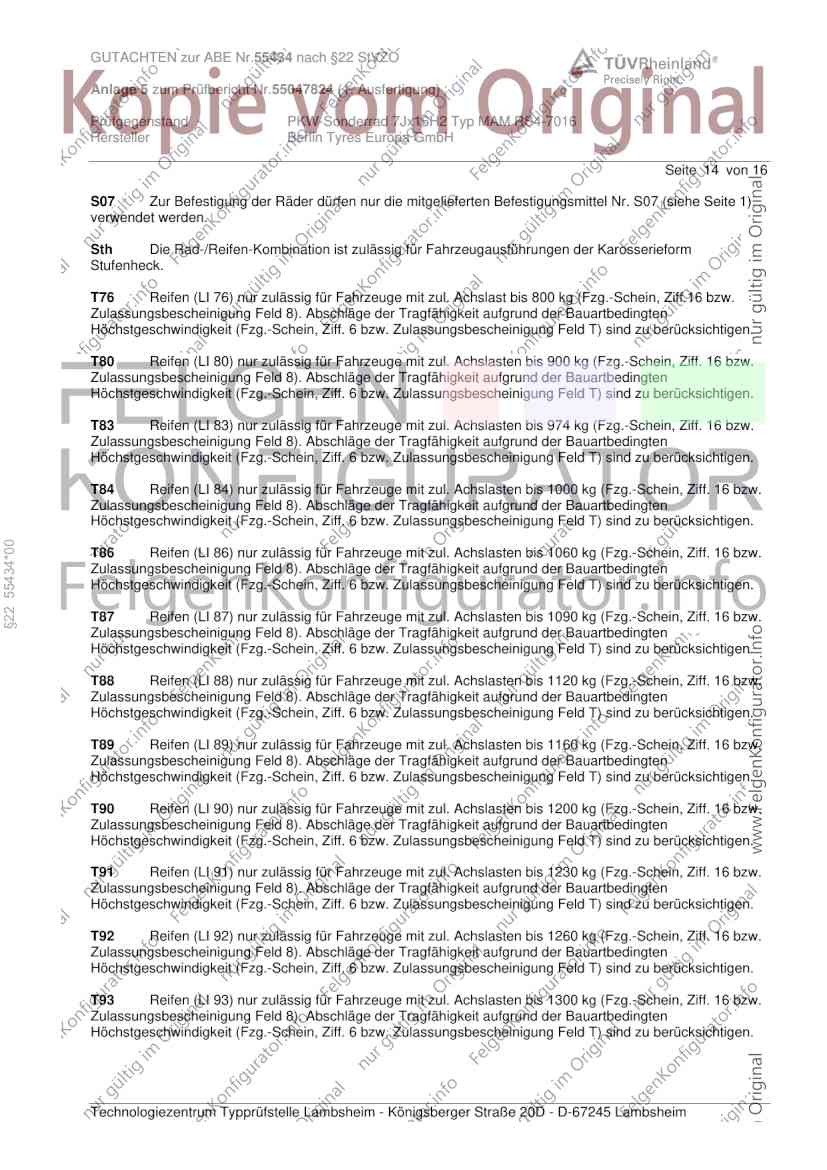

GUTACHTEN zur ABE Nr.55434 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55047824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM RS4-7016
Hersteller Berlin Tyres Europa GmbH
Seite 14 von 16
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T76 Reifen (LI 76) nur zulässig für Fahrzeuge mit zul. Achslast bis 800 kg (Fzg.-Schein, Ziff.16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 55434*00
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55434 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55047824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM RS4-7016
Hersteller Berlin Tyres Europa GmbH

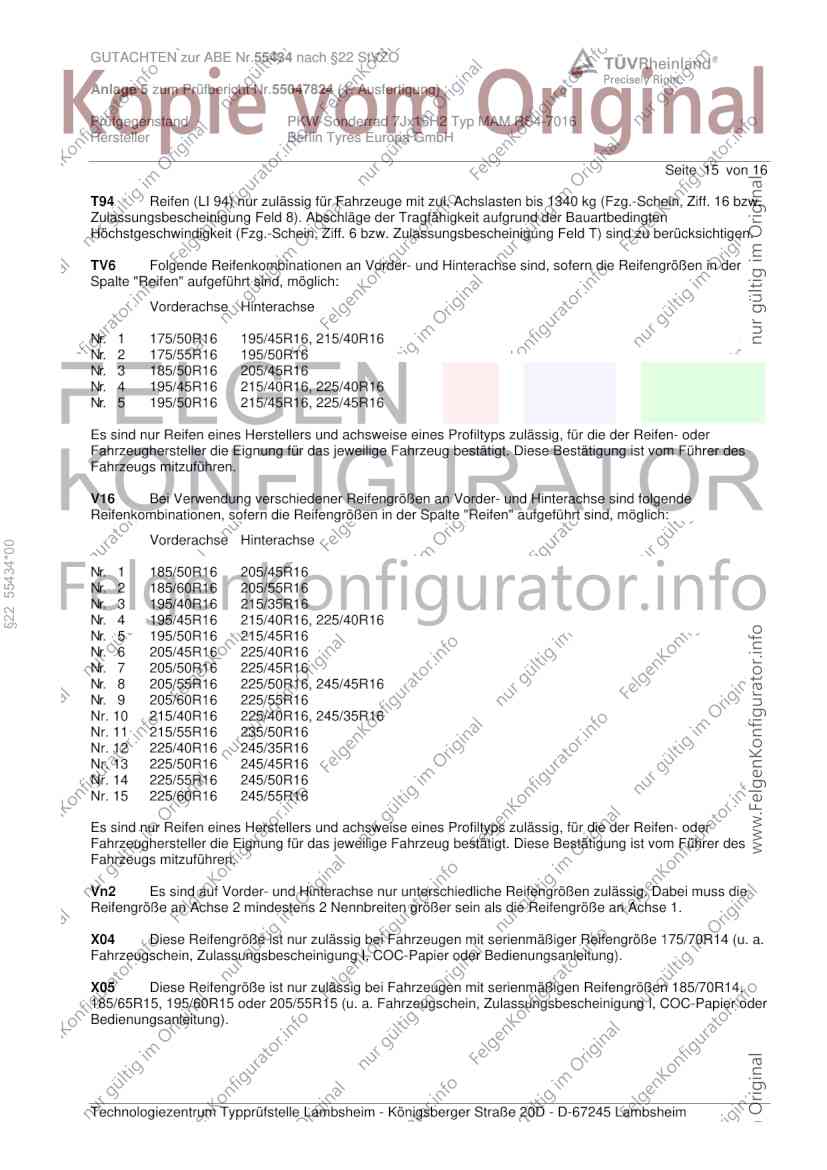

Seite 15 von 16
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
TV6 Folgende Reifenkombinationen an Vorder- und Hinterachse sind, sofern die Reifengrößen in der
Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/50R16 195/45R16, 215/40R16
Nr. 2 175/55R16 195/50R16
Nr. 3 185/50R16 205/45R16
Nr. 4 195/45R16 215/40R16, 225/40R16
Nr. 5 195/50R16 215/45R16, 225/45R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
§22 55434*00
Nr. 1 185/50R16 205/45R16
Nr. 2 185/60R16 205/55R16
Nr. 3 195/40R16 215/35R16
Nr. 4 195/45R16 215/40R16, 225/40R16
Nr. 5 195/50R16 215/45R16
Nr. 6 205/45R16 225/40R16
Nr. 7 205/50R16 225/45R16
Nr. 8 205/55R16 225/50R16, 245/45R16
Nr. 9 205/60R16 225/55R16
Nr. 10 215/40R16 225/40R16, 245/35R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss die
Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X04 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/70R14 (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X05 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen 185/70R14,
185/65R15, 195/60R15 oder 205/55R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55434 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55047824 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM RS4-7016
Hersteller Berlin Tyres Europa GmbH

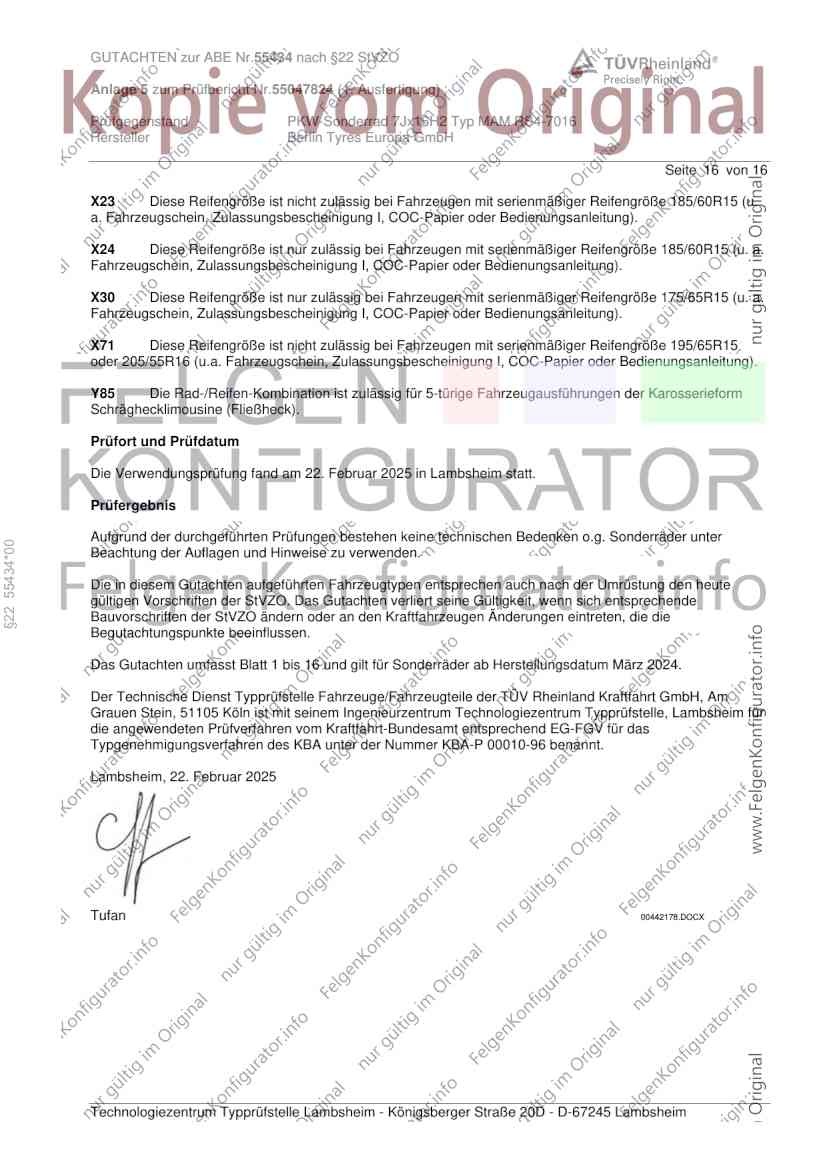

Seite 16 von 16
X23 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15 (u.
a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15 (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X30 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/65R15 (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X71 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/65R15
oder 205/55R16 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. Februar 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
§22 55434*00
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum März 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. Februar 2025
Tufan 00442178.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
