GUTACHTEN zur ABE Nr. 55736 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55039424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17EH2+ Typ MM1004-1775
Hersteller Alkatec S.r.l.

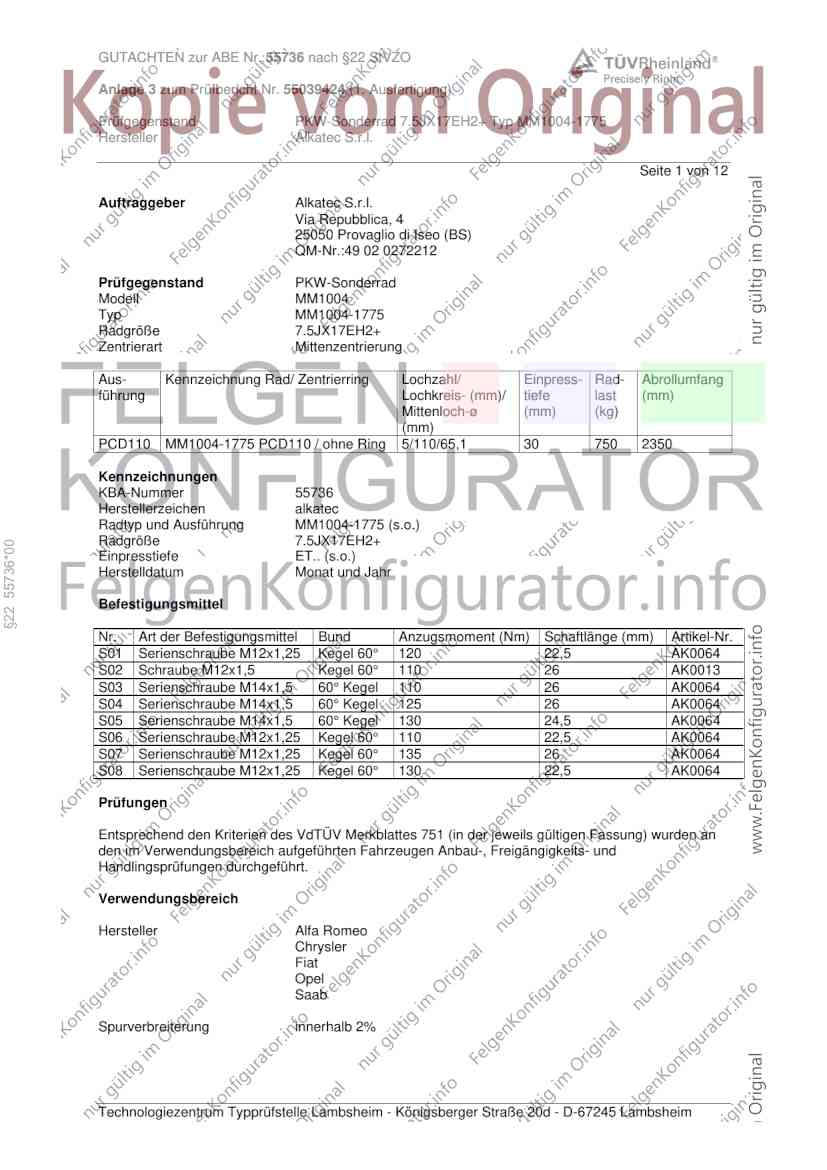

Seite 1 von 12
Auftraggeber Alkatec S.r.l.
Via Repubblica, 4
25050 Provaglio di Iseo (BS)
QM-Nr.:49 02 0272212
Prüfgegenstand PKW-Sonderrad
Modell MM1004
Typ MM1004-1775
Radgröße 7.5JX17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD110 MM1004-1775 PCD110 / ohne Ring 5/110/65,1 30 750 2350
Kennzeichnungen
KBA-Nummer 55736
Herstellerzeichen alkatec
Radtyp und Ausführung MM1004-1775 (s.o.)
Radgröße 7.5JX17EH2+
§22 55736*00
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S01 Serienschraube M12x1,25 Kegel 60° 120 22,5 AK0064
S02 Schraube M12x1,5 Kegel 60° 110 26 AK0013
S03 Serienschraube M14x1,5 60° Kegel 110 26 AK0064
S04 Serienschraube M14x1,5 60° Kegel 125 26 AK0064
S05 Serienschraube M14x1,5 60° Kegel 130 24,5 AK0064
S06 Serienschraube M12x1,25 Kegel 60° 110 22,5 AK0064
S07 Serienschraube M12x1,25 Kegel 60° 135 26 AK0064
S08 Serienschraube M12x1,25 Kegel 60° 130 22,5 AK0064
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Alfa Romeo
Chrysler
Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55736 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55039424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17EH2+ Typ MM1004-1775
Hersteller Alkatec S.r.l.

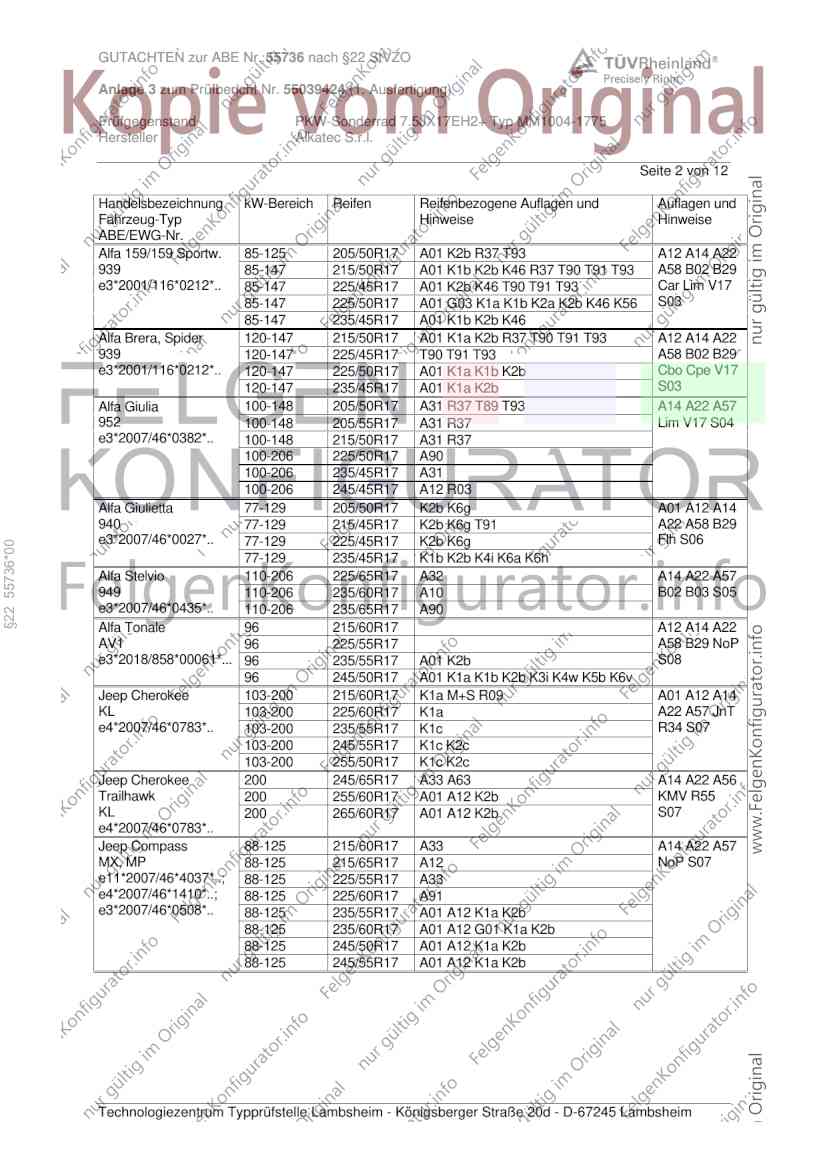

Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Alfa 159/159 Sportw. 85-125 205/50R17 A01 K2b R37 T93 A12 A14 A22
939 85-147 215/50R17 A01 K1b K2b K46 R37 T90 T91 T93 A58 B02 B29
e3*2001/116*0212*.. 85-147 225/45R17 A01 K2b K46 T90 T91 T93 Car Lim V17
85-147 225/50R17 A01 G03 K1a K1b K2a K2b K46 K56 S03
85-147 235/45R17 A01 K1b K2b K46
Alfa Brera, Spider 120-147 215/50R17 A01 K1a K2b R37 T90 T91 T93 A12 A14 A22
939 120-147 225/45R17 T90 T91 T93 A58 B02 B29
e3*2001/116*0212*.. 120-147 225/50R17 A01 K1a K1b K2b Cbo Cpe V17
120-147 235/45R17 A01 K1a K2b S03
Alfa Giulia 100-148 205/50R17 A31 R37 T89 T93 A14 A22 A57
952 100-148 205/55R17 A31 R37 Lim V17 S04
e3*2007/46*0382*.. 100-148 215/50R17 A31 R37
100-206 225/50R17 A90
100-206 235/45R17 A31
100-206 245/45R17 A12 R03
Alfa Giulietta 77-129 205/50R17 K2b K6g A01 A12 A14
940 77-129 215/45R17 K2b K6g T91 A22 A58 B29
e3*2007/46*0027*.. 77-129 225/45R17 K2b K6g Flh S06
§22 55736*00
77-129 235/45R17 K1b K2b K4i K6a K6h
Alfa Stelvio 110-206 225/65R17 A32 A14 A22 A57
949 110-206 235/60R17 A10 B02 B03 S05
e3*2007/46*0435*.. 110-206 235/65R17 A90
Alfa Tonale 96 215/60R17 A12 A14 A22
AV1 96 225/55R17 A58 B29 NoP
e3*2018/858*00061*... 96 235/55R17 A01 K2b S08
96 245/50R17 A01 K1a K1b K2b K3i K4w K5b K6v
Jeep Cherokee 103-200 215/60R17 K1a M+S R09 A01 A12 A14
KL 103-200 225/60R17 K1a A22 A57 JnT
e4*2007/46*0783*.. 103-200 235/55R17 K1c R34 S07
103-200 245/55R17 K1c K2c
103-200 255/50R17 K1c K2c
Jeep Cherokee 200 245/65R17 A33 A63 A14 A22 A56
Trailhawk 200 255/60R17 A01 A12 K2b KMV R55
KL 200 265/60R17 A01 A12 K2b S07
e4*2007/46*0783*..
Jeep Compass 88-125 215/60R17 A33 A14 A22 A57
MX, MP 88-125 215/65R17 A12 NoP S07
e11*2007/46*4037*..; 88-125 225/55R17 A33
e4*2007/46*1410*..; 88-125 225/60R17 A91
e3*2007/46*0508*.. 88-125 235/55R17 A01 A12 K1a K2b
88-125 235/60R17 A01 A12 G01 K1a K2b
88-125 245/50R17 A01 A12 K1a K2b
88-125 245/55R17 A01 A12 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55736 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55039424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17EH2+ Typ MM1004-1775
Hersteller Alkatec S.r.l.
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jeep Renegade 2WD 81-103 215/60R17 K2b A01 A12 A14
BU 81-103 215/65R17 K2b A22 A58 S01
e3*2007/46*0300*.. 81-103 225/55R17 K2b
81-103 225/60R17 K2b
81-103 235/55R17 K1a K2b
81-103 235/60R17 G01 K1a K2b
81-103 245/50R17 K1c K2b K6v
81-103 245/55R17 K1c K2b K6v
Jeep Renegade 4WD 88-125 215/60R17 K2b A01 A12 A14
BU 88-125 215/65R17 K2b A22 A56 S01
e3*2007/46*0300*.. 88-125 225/55R17 K2b
88-125 225/60R17 K2b
88-125 235/55R17 K1a K2b
88-125 235/60R17 G01 K1a K2b
88-125 245/50R17 K1c K2b K6v
88-125 245/55R17 K1c K2b K6v
Fiat 500X 2WD 70-103 215/50R17 K1a K1b K2b A01 A12 A14
334 70-103 215/55R17 K1a K1b K2b A22 A58 S01
e3*2007/46*0318*.. 70-103 225/50R17 K1c K2b
§22 55736*00
70-103 235/45R17 K1a K1b K2b
70-103 235/50R17 K1c K2b
70-103 245/45R17 K1c K2b
Fiat 500X 4WD 100-125 215/50R17 K1a K1b K2b A01 A12 A14
334 100-125 215/55R17 K1a K1b K2b A22 A56 S01
e3*2007/46*0318*.. 100-125 225/50R17 K1c K2b
100-125 235/45R17 K1a K1b K2b
100-125 235/50R17 K1c K2b
100-125 245/45R17 K1c K2b
Fiat Croma 85-110 205/50R17 R37 T89 T93 A12 A14 A22
194 85-147 215/50R17 Car V17 S02
e3*2001/116*0210*.. 85-147 225/45R17
85-147 235/45R17
Opel Adam Rocks S 110 205/45R17 M+S A12 A14 A22
S-D 110 215/40R17 A01 K2b K4h K8h M+S A58 KMV Y84
e1*2001/116* 110 215/45R17 A01 K2b K4h K8h S02
0379*22-..
Opel Adam S 110 195/45R17 K2b A01 A12 A14
S-D 110 205/45R17 K2b A22 A58 Y84
e1*2001/116* 110 215/40R17 K2b K4h K8h S02
0379*31-.. 110 215/45R17 K2b K4h K8h
Opel Astra-H 59-147 205/45R17 R37 T84 T88 A12 A14 A22
A-H 59-147 205/50R17 A01 K2b K44 R37 Flh V17 S02
e1*2001/116*0261*..; 59-147 215/45R17 A01 K2b K44
e1*2007/46*0344*.. 59-147 225/45R17 A01 K2b K44
Opel Astra-H Caravan 59-147 205/45R17 R37 T84 T88 A12 A14 A22
A-H/SW -/Van 59-147 205/50R17 A01 K2b K44 R37 Car V17 S02
e1*2001/116*0293*..; 59-147 215/45R17 A01 K2b K44
e1*2007/46*0341*..; 59-147 225/45R17 A01 K2b K44
e1*2007/46*0576*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55736 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55039424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17EH2+ Typ MM1004-1775
Hersteller Alkatec S.r.l.

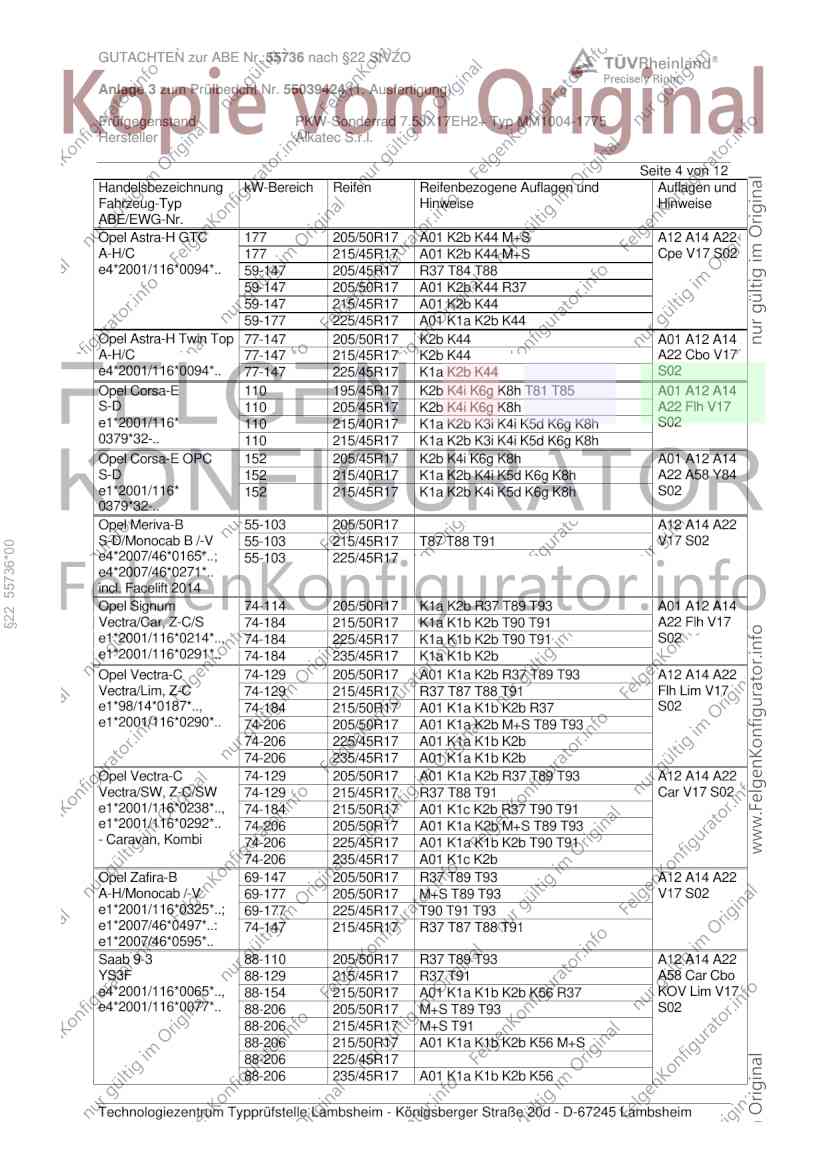

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra-H GTC 177 205/50R17 A01 K2b K44 M+S A12 A14 A22
A-H/C 177 215/45R17 A01 K2b K44 M+S Cpe V17 S02
e4*2001/116*0094*.. 59-147 205/45R17 R37 T84 T88
59-147 205/50R17 A01 K2b K44 R37
59-147 215/45R17 A01 K2b K44
59-177 225/45R17 A01 K1a K2b K44
Opel Astra-H Twin Top 77-147 205/50R17 K2b K44 A01 A12 A14
A-H/C 77-147 215/45R17 K2b K44 A22 Cbo V17
e4*2001/116*0094*.. 77-147 225/45R17 K1a K2b K44 S02
Opel Corsa-E 110 195/45R17 K2b K4i K6g K8h T81 T85 A01 A12 A14
S-D 110 205/45R17 K2b K4i K6g K8h A22 Flh V17
e1*2001/116* 110 215/40R17 K1a K2b K3i K4i K5d K6g K8h S02
0379*32-.. 110 215/45R17 K1a K2b K3i K4i K5d K6g K8h
Opel Corsa-E OPC 152 205/45R17 K2b K4i K6g K8h A01 A12 A14
S-D 152 215/40R17 K1a K2b K4i K5d K6g K8h A22 A58 Y84
e1*2001/116* 152 215/45R17 K1a K2b K4i K5d K6g K8h S02
0379*32-..
Opel Meriva-B 55-103 205/50R17 A12 A14 A22
S-D/Monocab B /-V 55-103 215/45R17 T87 T88 T91 V17 S02
§22 55736*00
e4*2007/46*0165*..; 55-103 225/45R17
e4*2007/46*0271*..
incl. Facelift 2014
Opel Signum 74-114 205/50R17 K1a K2b R37 T89 T93 A01 A12 A14
Vectra/Car, Z-C/S 74-184 215/50R17 K1a K1b K2b T90 T91 A22 Flh V17
e1*2001/116*0214*.., 74-184 225/45R17 K1a K1b K2b T90 T91 S02
e1*2001/116*0291*.. 74-184 235/45R17 K1a K1b K2b
Opel Vectra-C 74-129 205/50R17 A01 K1a K2b R37 T89 T93 A12 A14 A22
Vectra/Lim, Z-C 74-129 215/45R17 R37 T87 T88 T91 Flh Lim V17
e1*98/14*0187*.., 74-184 215/50R17 A01 K1a K1b K2b R37 S02
e1*2001/116*0290*.. 74-206 205/50R17 A01 K1a K2b M+S T89 T93
74-206 225/45R17 A01 K1a K1b K2b
74-206 235/45R17 A01 K1a K1b K2b
Opel Vectra-C 74-129 205/50R17 A01 K1a K2b R37 T89 T93 A12 A14 A22
Vectra/SW, Z-C/SW 74-129 215/45R17 R37 T88 T91 Car V17 S02
e1*2001/116*0238*.., 74-184 215/50R17 A01 K1c K2b R37 T90 T91
e1*2001/116*0292*.. 74-206 205/50R17 A01 K1a K2b M+S T89 T93
- Caravan, Kombi 74-206 225/45R17 A01 K1a K1b K2b T90 T91
74-206 235/45R17 A01 K1c K2b
Opel Zafira-B 69-147 205/50R17 R37 T89 T93 A12 A14 A22
A-H/Monocab /-V 69-177 205/50R17 M+S T89 T93 V17 S02
e1*2001/116*0325*..; 69-177 225/45R17 T90 T91 T93
e1*2007/46*0497*..: 74-147 215/45R17 R37 T87 T88 T91
e1*2007/46*0595*..
Saab 9-3 88-110 205/50R17 R37 T89 T93 A12 A14 A22
YS3F 88-129 215/45R17 R37 T91 A58 Car Cbo
e4*2001/116*0065*.., 88-154 215/50R17 A01 K1a K1b K2b K56 R37 KOV Lim V17
e4*2001/116*0077*.. 88-206 205/50R17 M+S T89 T93 S02
88-206 215/45R17 M+S T91
88-206 215/50R17 A01 K1a K1b K2b K56 M+S
88-206 225/45R17
88-206 235/45R17 A01 K1a K1b K2b K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

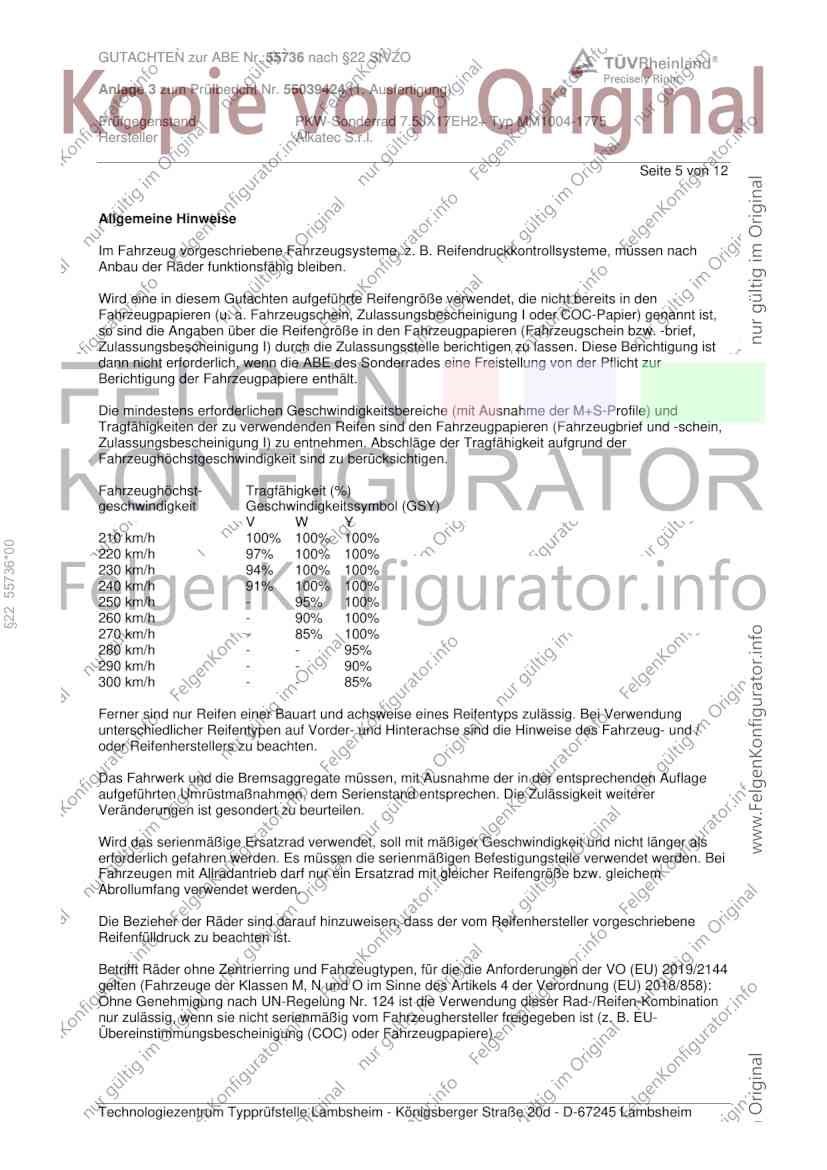

GUTACHTEN zur ABE Nr. 55736 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55039424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17EH2+ Typ MM1004-1775
Hersteller Alkatec S.r.l.
Seite 5 von 12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
§22 55736*00
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144
gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination
nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55736 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55039424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17EH2+ Typ MM1004-1775
Hersteller Alkatec S.r.l.

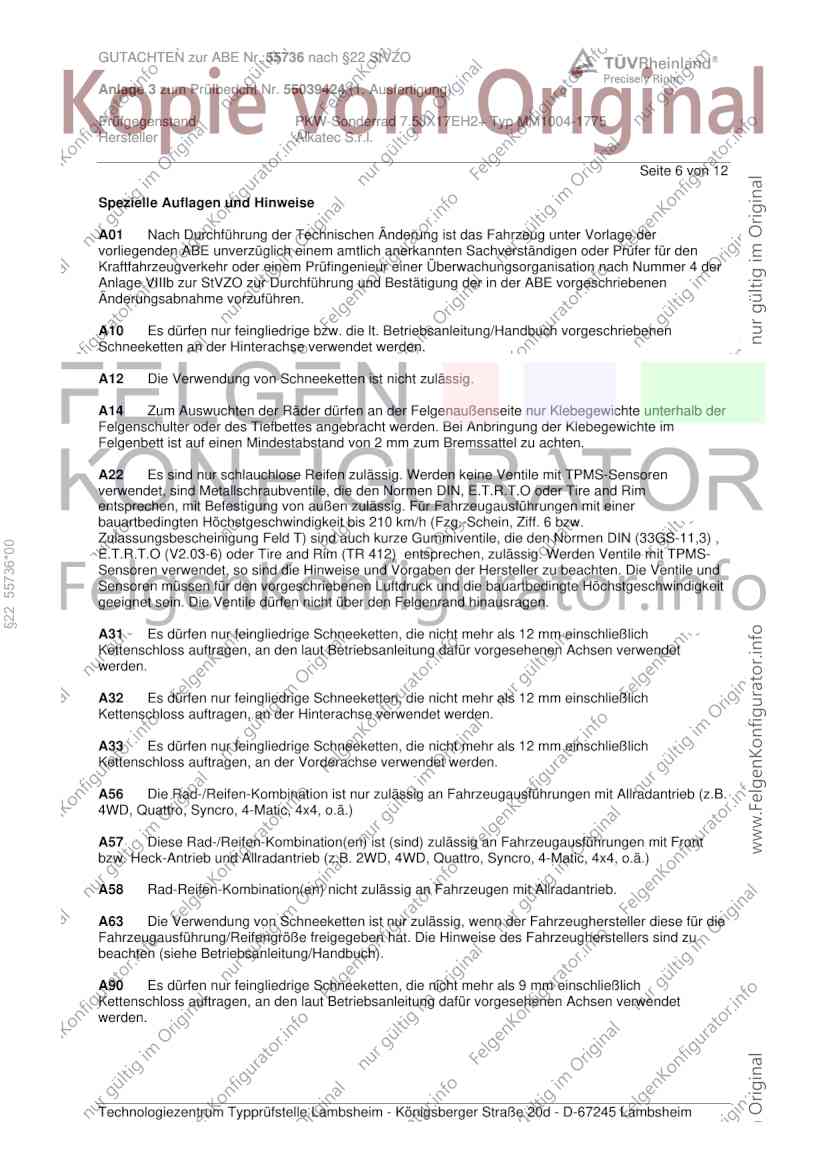

Seite 6 von 12
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim
entsprechen, mit Befestigung von außen zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit bis 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den Normen DIN (33GS-11,3) ,
§22 55736*00
E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden Ventile mit TPMS-
Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und
Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit
geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55736 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55039424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17EH2+ Typ MM1004-1775
Hersteller Alkatec S.r.l.

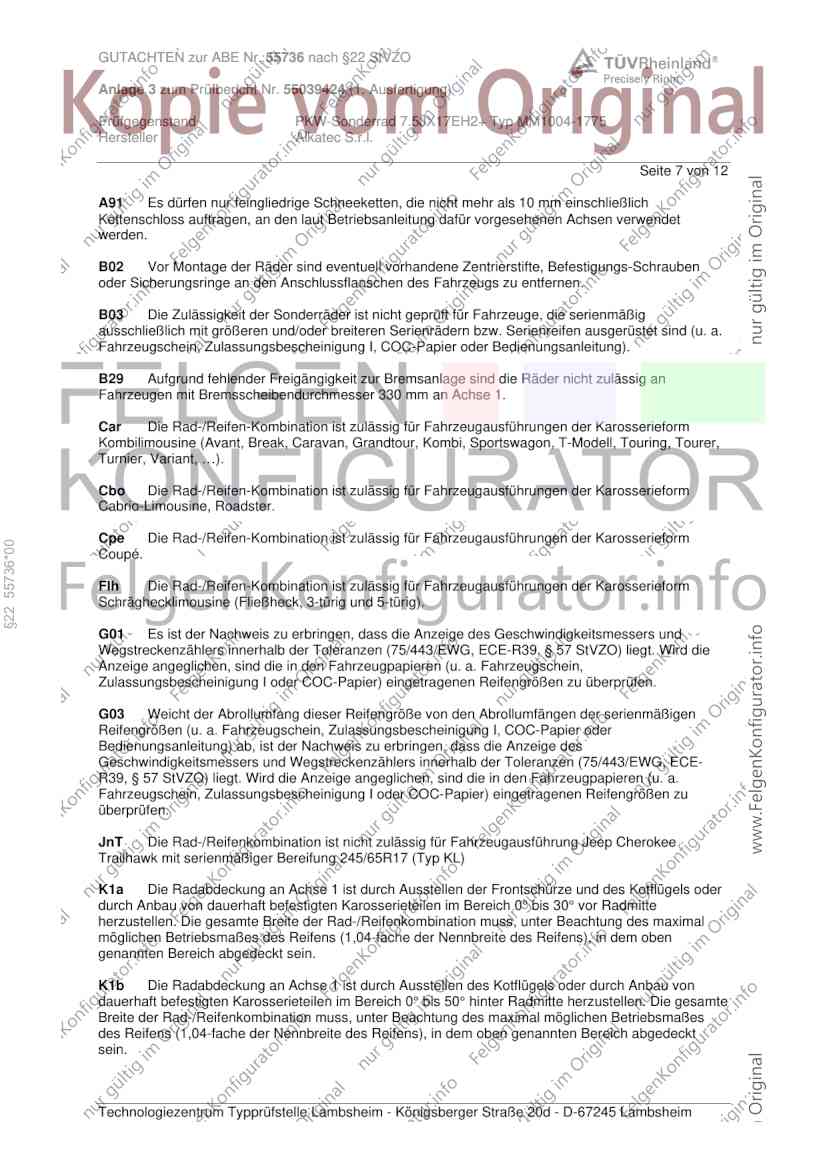

Seite 7 von 12
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§22 55736*00
Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
JnT Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Jeep Cherokee
Trailhawk mit serienmäßiger Bereifung 245/65R17 (Typ KL)

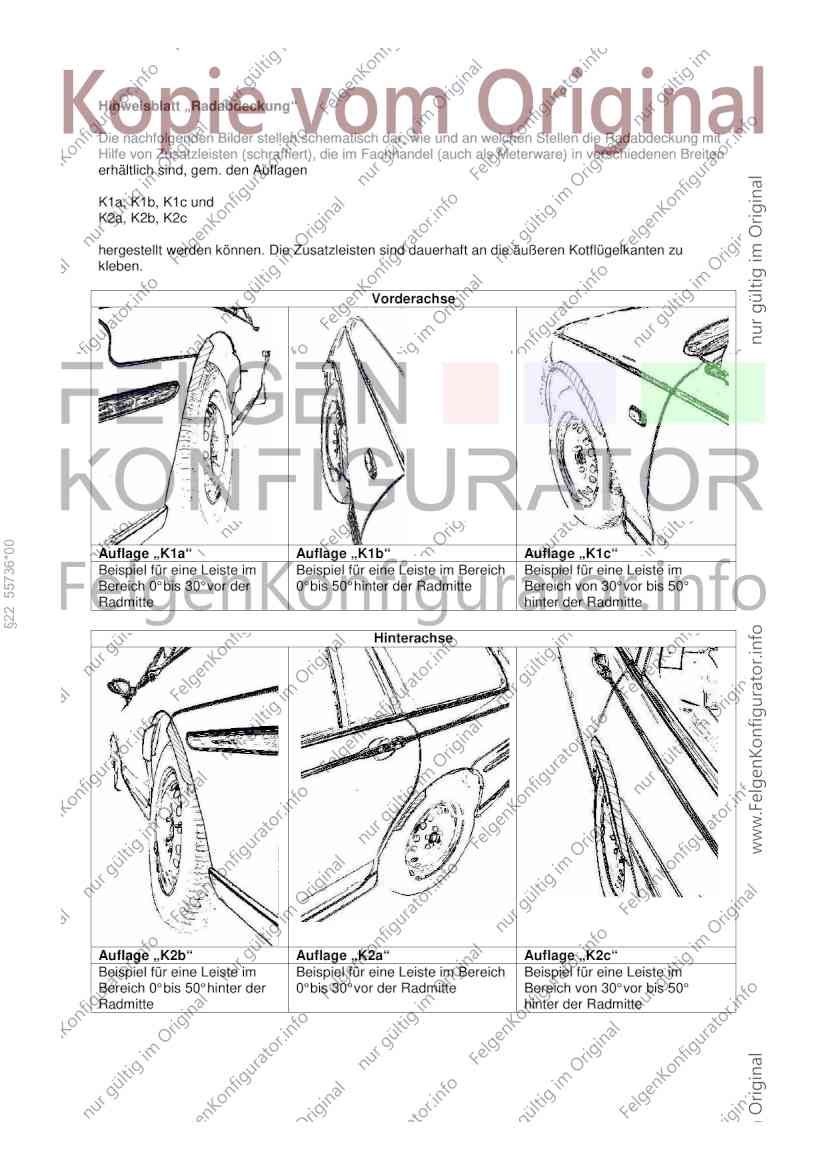

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55736 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55039424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17EH2+ Typ MM1004-1775
Hersteller Alkatec S.r.l.

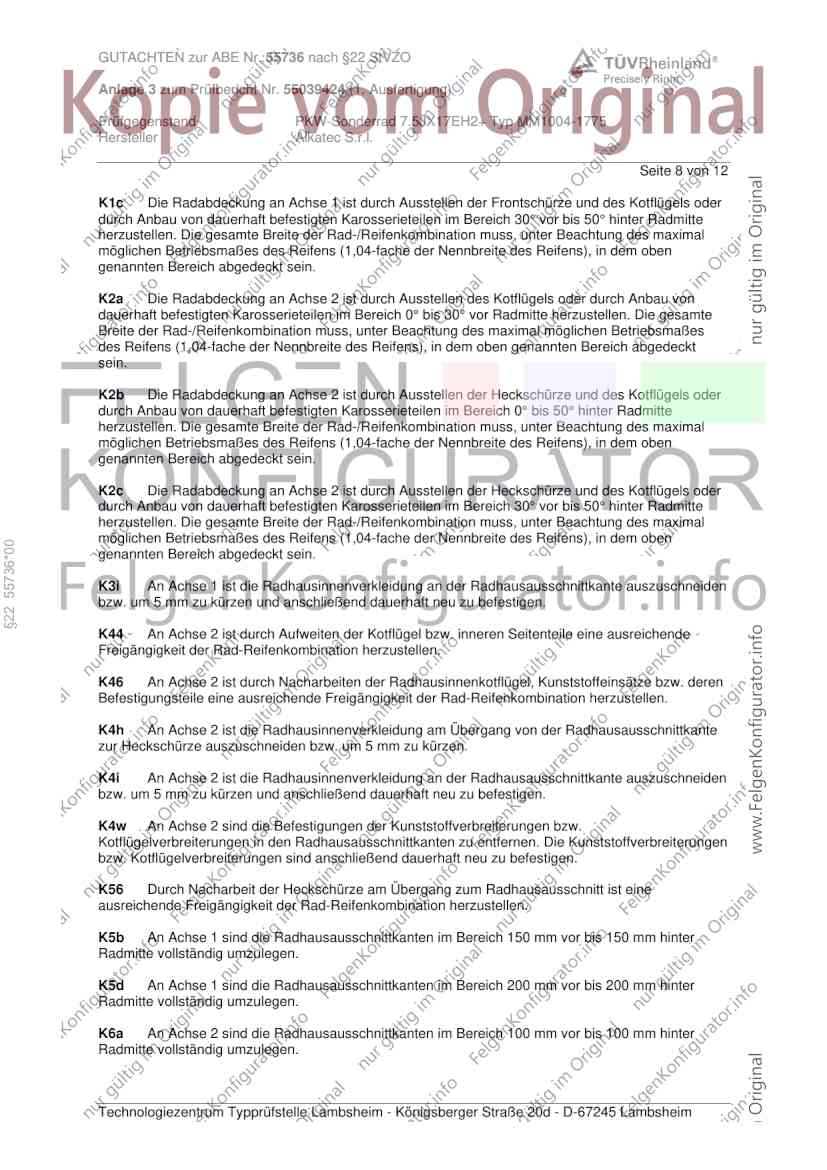

Seite 8 von 12
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
§22 55736*00
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4w An Achse 2 sind die Befestigungen der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen in den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen
bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55736 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55039424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17EH2+ Typ MM1004-1775
Hersteller Alkatec S.r.l.

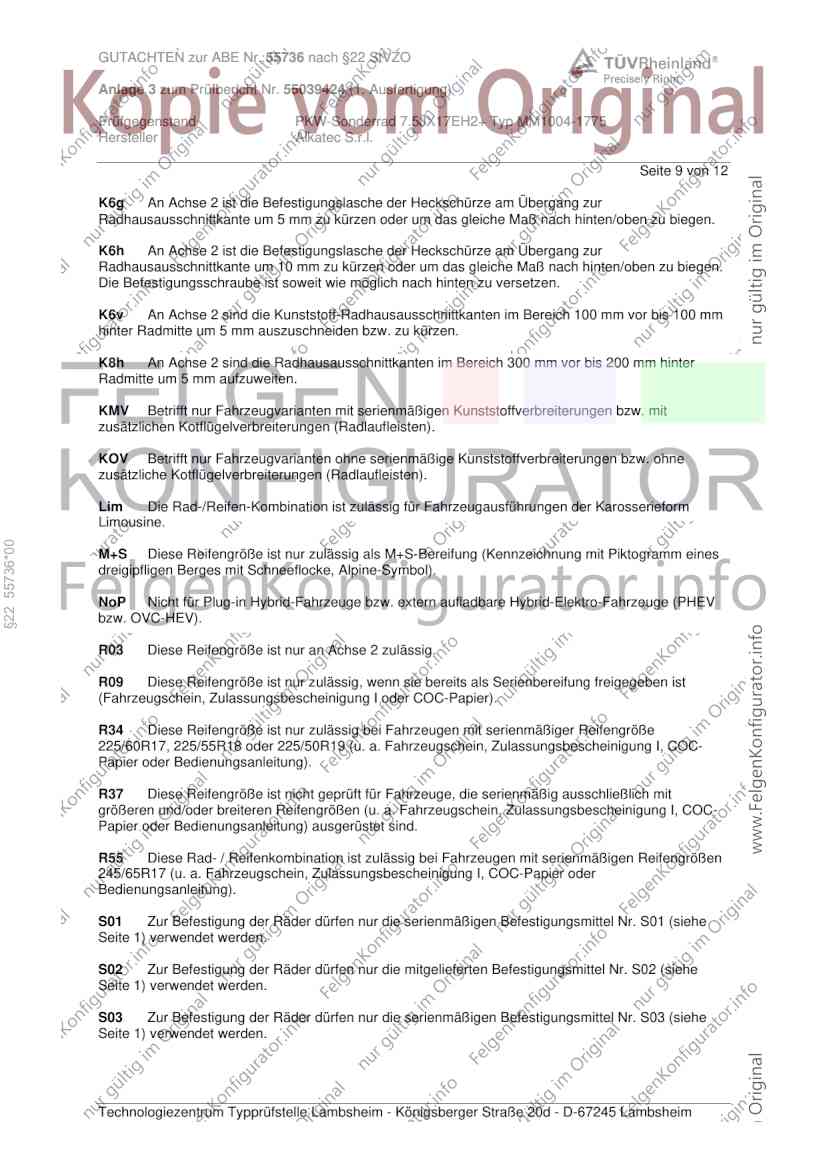

Seite 9 von 12
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
§22 55736*00
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R34 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
225/60R17, 225/55R18 oder 225/50R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R55 Diese Rad- / Reifenkombination ist zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
245/65R17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55736 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55039424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17EH2+ Typ MM1004-1775
Hersteller Alkatec S.r.l.

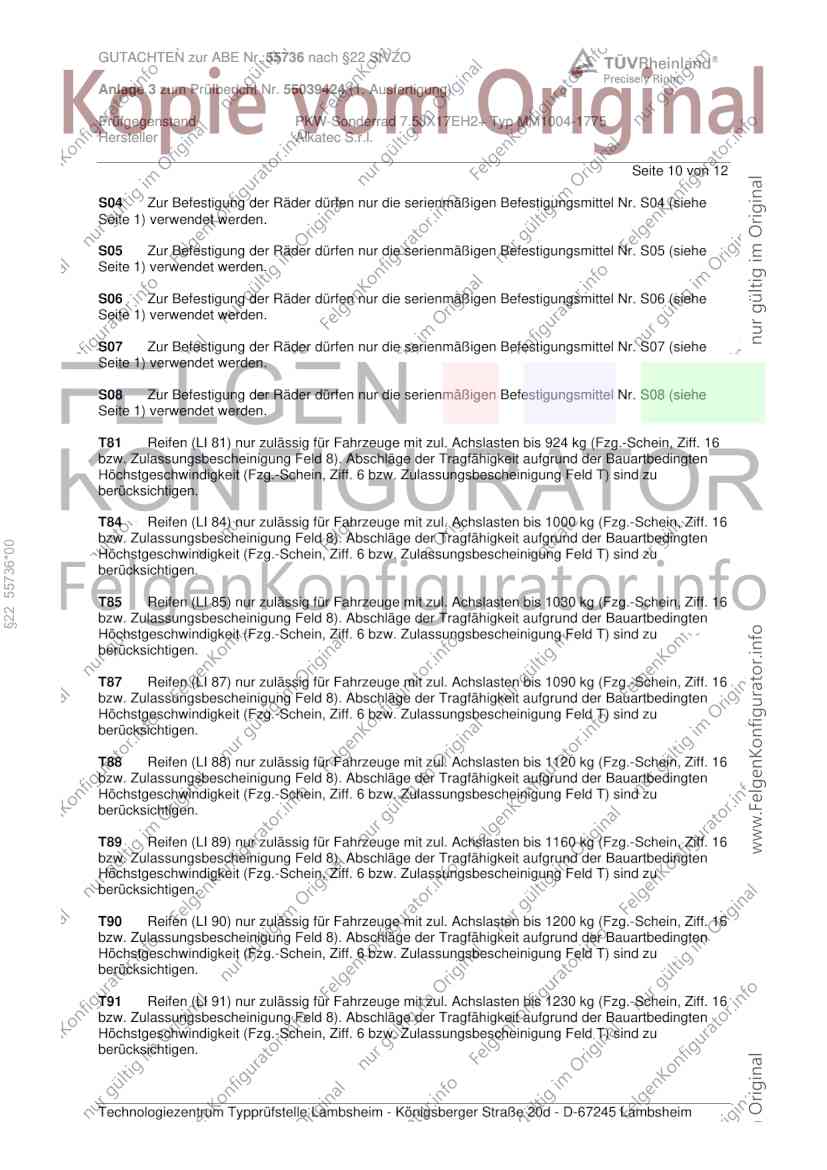

Seite 10 von 12
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 55736*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55736 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55039424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17EH2+ Typ MM1004-1775
Hersteller Alkatec S.r.l.

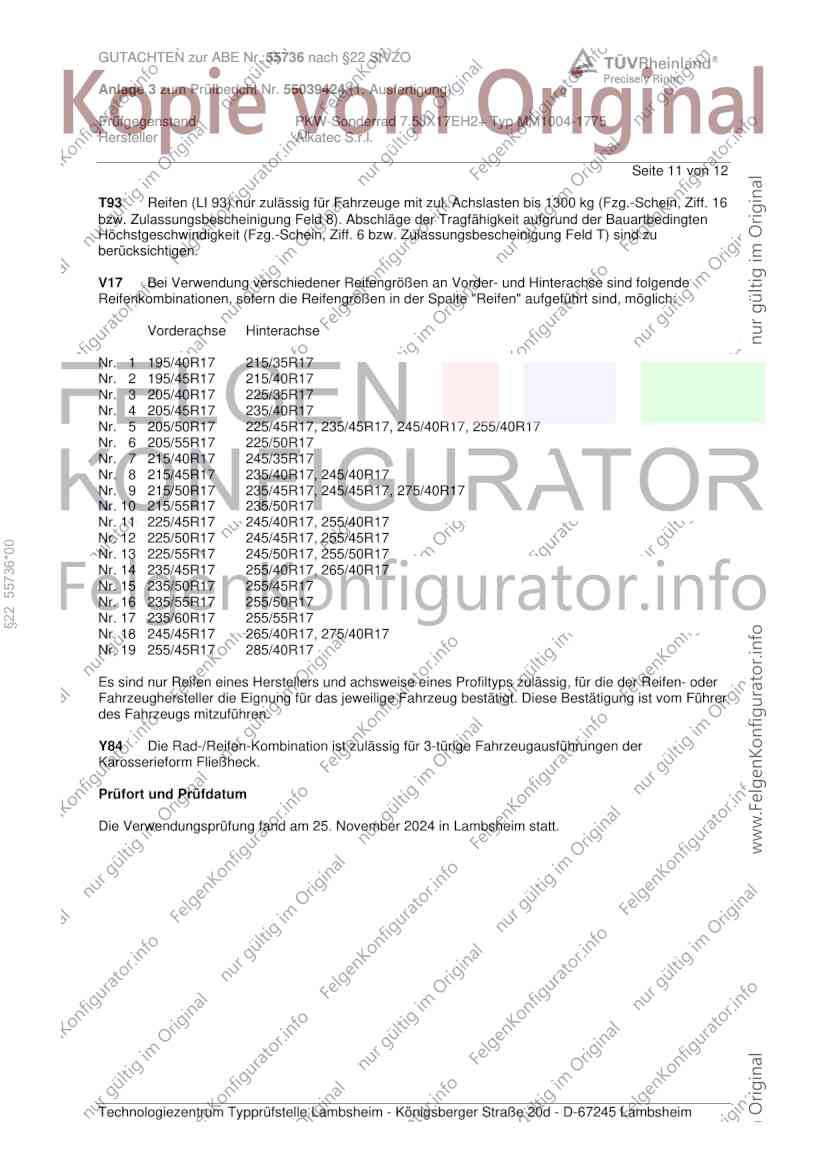

Seite 11 von 12
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
§22 55736*00
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. November 2024 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55736 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55039424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX17EH2+ Typ MM1004-1775
Hersteller Alkatec S.r.l.

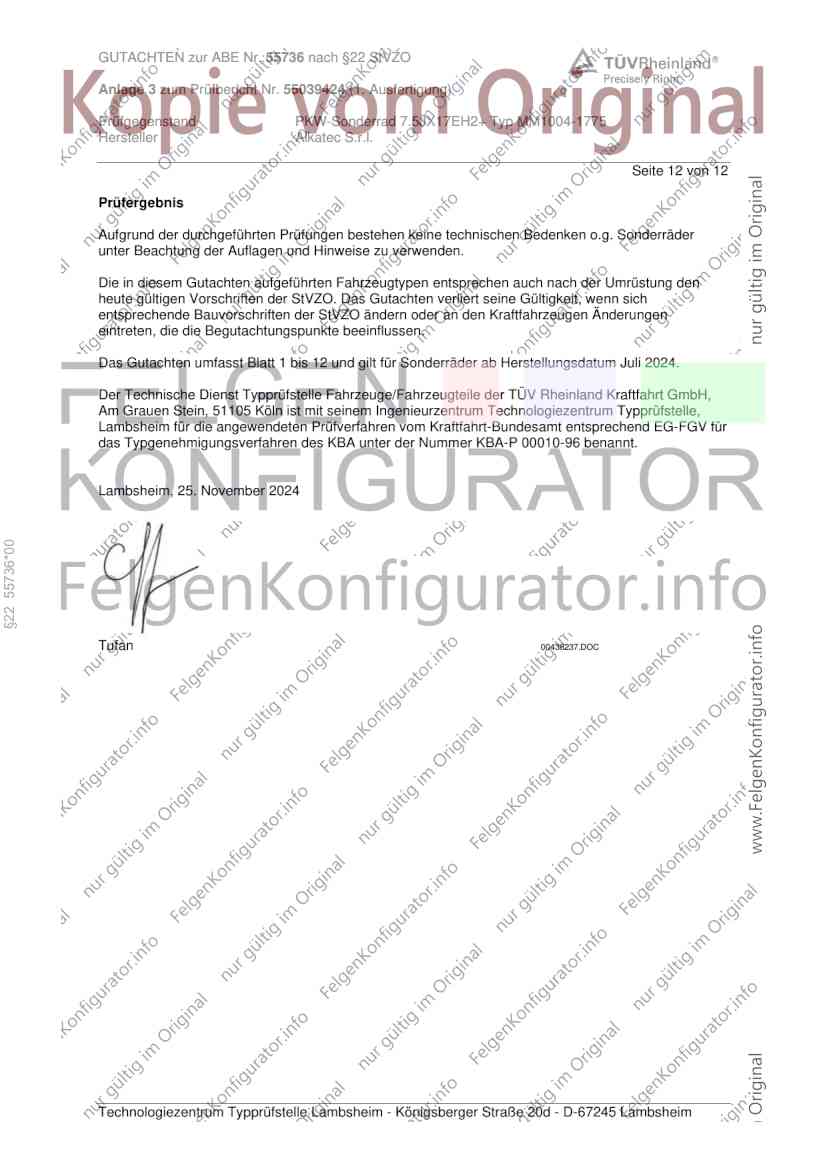

Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juli 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. November 2024
§22 55736*00
Tufan 00438237.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 55736*00
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
