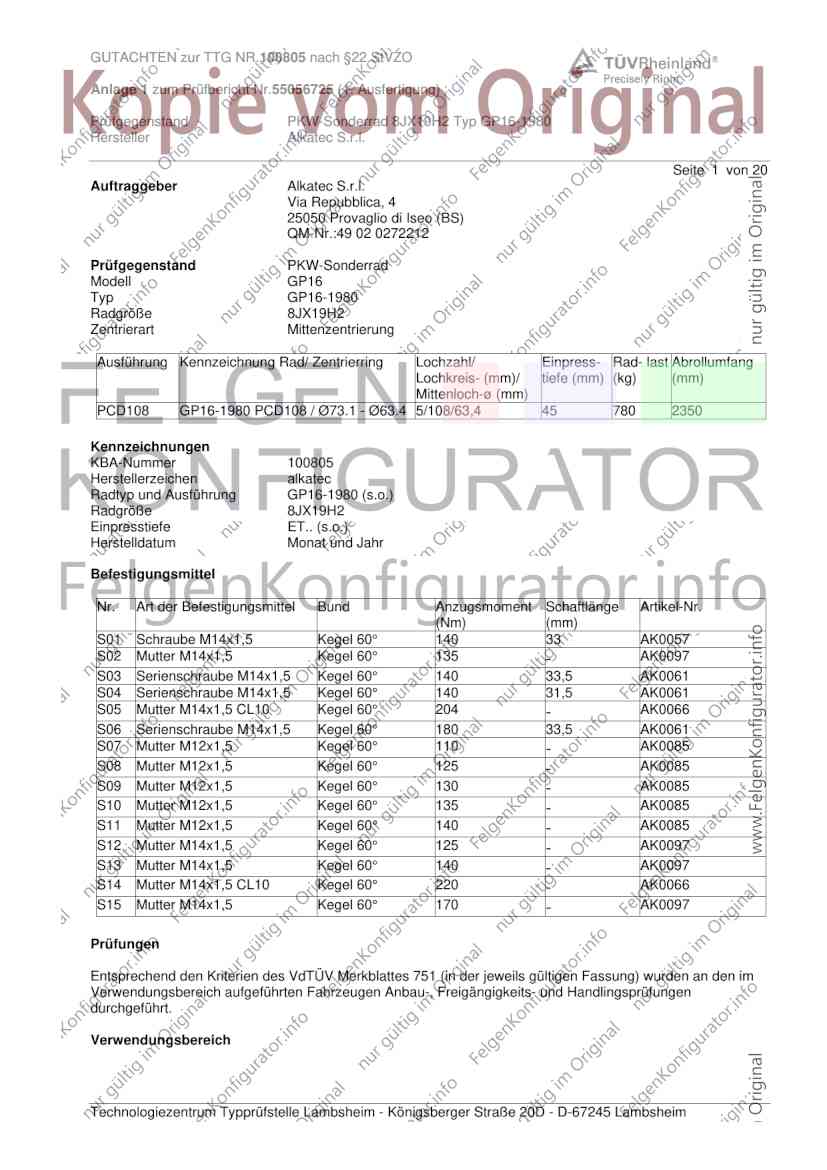

GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.
Seite 1 von 20
Auftraggeber Alkatec S.r.l.
Via Repubblica, 4
25050 Provaglio di Iseo (BS)
QM-Nr.:49 02 0272212
Prüfgegenstand PKW-Sonderrad
Modell GP16
Typ GP16-1980
Radgröße 8JX19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
PCD108 GP16-1980 PCD108 / Ø73.1 - Ø63.4 5/108/63,4 45 780 2350
Kennzeichnungen
KBA-Nummer 100805
Herstellerzeichen alkatec
Radtyp und Ausführung GP16-1980 (s.o.)
Radgröße 8JX19H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M14x1,5 Kegel 60° 140 33 AK0057
S02 Mutter M14x1,5 Kegel 60° 135 - AK0097
S03 Serienschraube M14x1,5 Kegel 60° 140 33,5 AK0061
S04 Serienschraube M14x1,5 Kegel 60° 140 31,5 AK0061
S05 Mutter M14x1,5 CL10 Kegel 60° 204 - AK0066
S06 Serienschraube M14x1,5 Kegel 60° 180 33,5 AK0061
S07 Mutter M12x1,5 Kegel 60° 110 - AK0085
S08 Mutter M12x1,5 Kegel 60° 125 - AK0085
S09 Mutter M12x1,5 Kegel 60° 130 - AK0085
S10 Mutter M12x1,5 Kegel 60° 135 - AK0085
S11 Mutter M12x1,5 Kegel 60° 140 - AK0085
S12 Mutter M14x1,5 Kegel 60° 125 - AK0097
S13 Mutter M14x1,5 Kegel 60° 140 - AK0097
S14 Mutter M14x1,5 CL10 Kegel 60° 220 - AK0066
S15 Mutter M14x1,5 Kegel 60° 170 - AK0097
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.

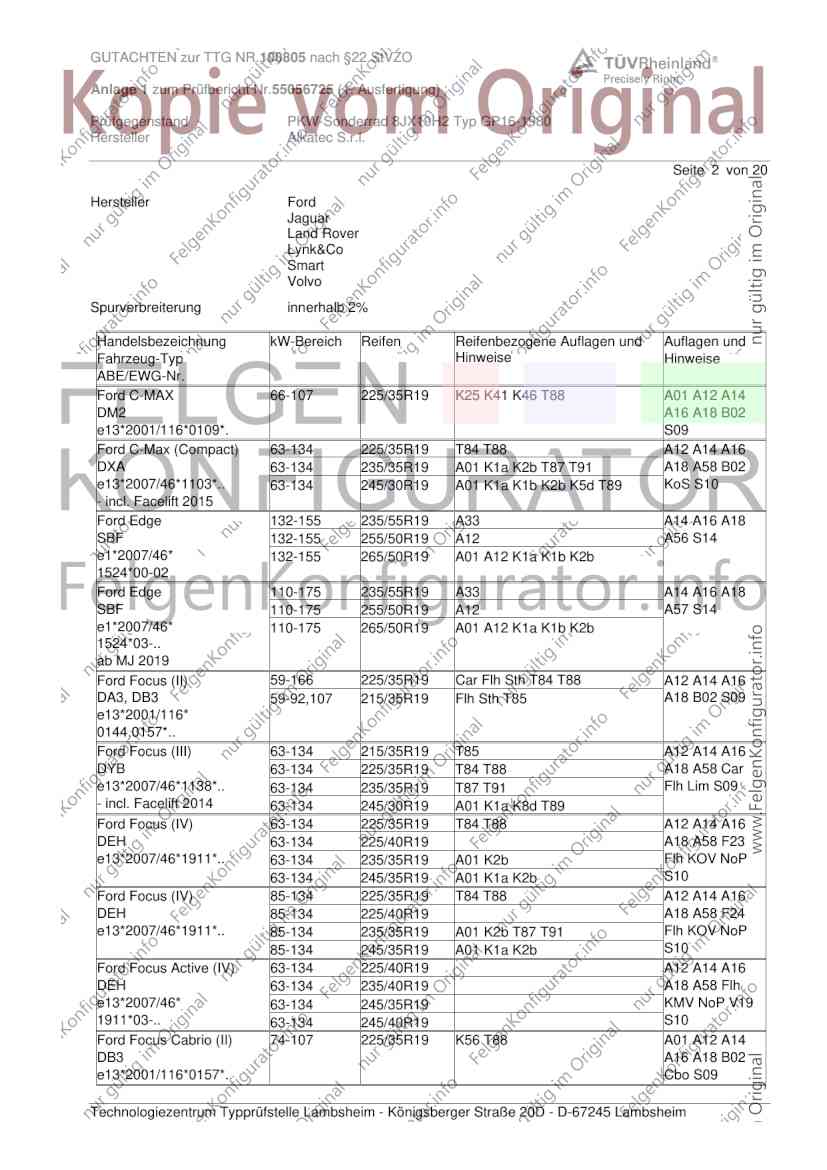

Seite 2 von 20
Hersteller Ford
Jaguar
Land Rover
Lynk&Co
Smart
Volvo
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/35R19 K25 K41 K46 T88 A01 A12 A14
DM2 A16 A18 B02
e13*2001/116*0109*. S09
Ford C-Max (Compact) 63-134 225/35R19 T84 T88 A12 A14 A16
DXA 63-134 235/35R19 A01 K1a K2b T87 T91 A18 A58 B02
e13*2007/46*1103*.. 63-134 245/30R19 A01 K1a K1b K2b K5d T89 KoS S10
- incl. Facelift 2015
Ford Edge 132-155 235/55R19 A33 A14 A16 A18
SBF 132-155 255/50R19 A12 A56 S14
e1*2007/46* 132-155 265/50R19 A01 A12 K1a K1b K2b
1524*00-02
Ford Edge 110-175 235/55R19 A33 A14 A16 A18
SBF 110-175 255/50R19 A12 A57 S14
e1*2007/46* 110-175 265/50R19 A01 A12 K1a K1b K2b
1524*03-..
ab MJ 2019
Ford Focus (II) 59-166 225/35R19 Car Flh Sth T84 T88 A12 A14 A16
DA3, DB3 59-92,107 215/35R19 Flh Sth T85 A18 B02 S09
e13*2001/116*
0144,0157*..
Ford Focus (III) 63-134 215/35R19 T85 A12 A14 A16
DYB 63-134 225/35R19 T84 T88 A18 A58 Car
e13*2007/46*1138*.. 63-134 235/35R19 T87 T91 Flh Lim S09
- incl. Facelift 2014 63-134 245/30R19 A01 K1a K8d T89
Ford Focus (IV) 63-134 225/35R19 T84 T88 A12 A14 A16
DEH 63-134 225/40R19 A18 A58 F23
e13*2007/46*1911*.. 63-134 235/35R19 A01 K2b Flh KOV NoP
63-134 245/35R19 A01 K1a K2b S10
Ford Focus (IV) 85-134 225/35R19 T84 T88 A12 A14 A16
DEH 85-134 225/40R19 A18 A58 F24
e13*2007/46*1911*.. 85-134 235/35R19 A01 K2b T87 T91 Flh KOV NoP
85-134 245/35R19 A01 K1a K2b S10
Ford Focus Active (IV) 63-134 225/40R19 A12 A14 A16
DEH 63-134 235/40R19 A18 A58 Flh
e13*2007/46* 63-134 245/35R19 KMV NoP V19
1911*03-.. 63-134 245/40R19 S10
Ford Focus Cabrio (II) 74-107 225/35R19 K56 T88 A01 A12 A14
DB3 A16 A18 B02
e13*2001/116*0157*. Cbo S09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

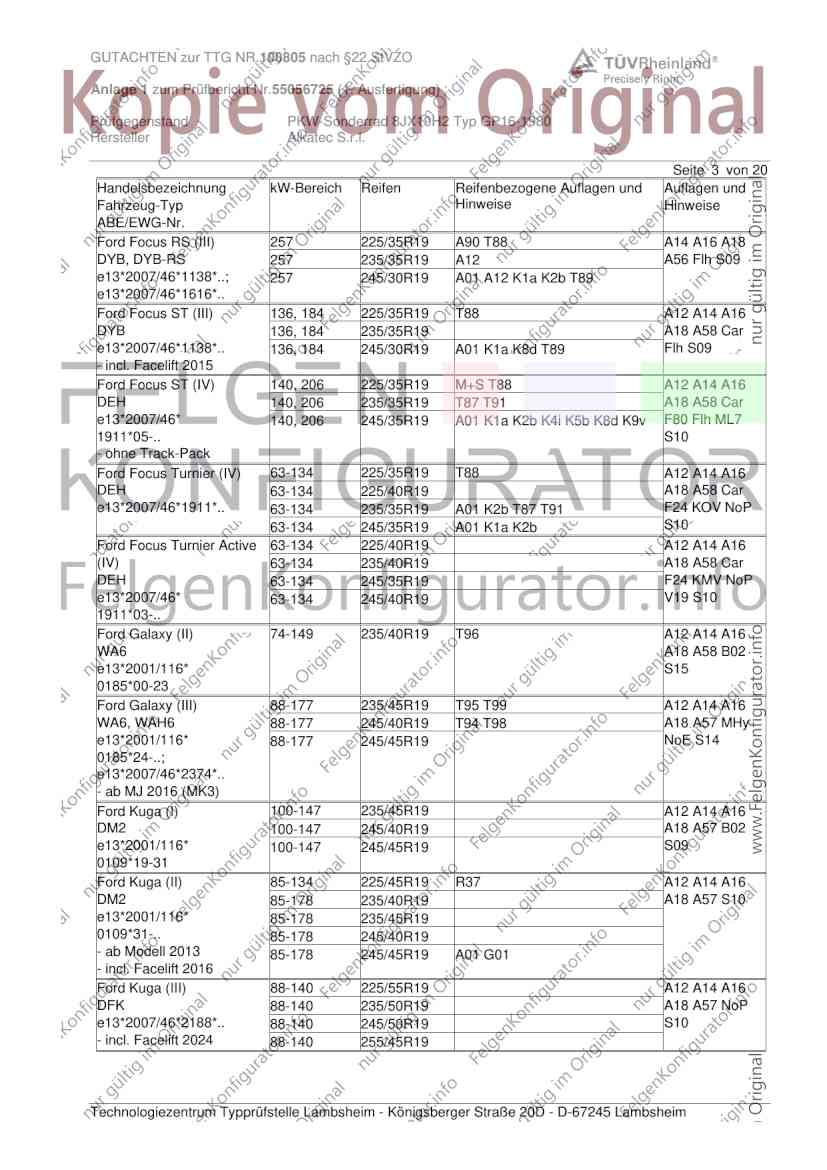

GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.
Seite 3 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus RS (III) 257 225/35R19 A90 T88 A14 A16 A18
DYB, DYB-RS 257 235/35R19 A12 A56 Flh S09
e13*2007/46*1138*..; 257 245/30R19 A01 A12 K1a K2b T89
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 225/35R19 T88 A12 A14 A16
DYB 136, 184 235/35R19 A18 A58 Car
e13*2007/46*1138*.. 136, 184 245/30R19 A01 K1a K8d T89 Flh S09
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 225/35R19 M+S T88 A12 A14 A16
DEH 140, 206 235/35R19 T87 T91 A18 A58 Car
e13*2007/46* 140, 206 245/35R19 A01 K1a K2b K4i K5b K8d K9v F80 Flh ML7
1911*05-.. S10
- ohne Track-Pack
Ford Focus Turnier (IV) 63-134 225/35R19 T88 A12 A14 A16
DEH 63-134 225/40R19 A18 A58 Car
e13*2007/46*1911*.. 63-134 235/35R19 A01 K2b T87 T91 F24 KOV NoP
63-134 245/35R19 A01 K1a K2b S10
Ford Focus Turnier Active 63-134 225/40R19 A12 A14 A16
(IV) 63-134 235/40R19 A18 A58 Car
DEH 63-134 245/35R19 F24 KMV NoP
e13*2007/46* 63-134 245/40R19 V19 S10
1911*03-..
Ford Galaxy (II) 74-149 235/40R19 T96 A12 A14 A16
WA6 A18 A58 B02
e13*2001/116* S15
0185*00-23
Ford Galaxy (III) 88-177 235/45R19 T95 T99 A12 A14 A16
WA6, WAH6 88-177 245/40R19 T94 T98 A18 A57 MHy
e13*2001/116* 88-177 245/45R19 NoE S14
0185*24-..;
e13*2007/46*2374*..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 235/45R19 A12 A14 A16
DM2 100-147 245/40R19 A18 A57 B02
e13*2001/116* 100-147 245/45R19 S09
0109*19-31
Ford Kuga (II) 85-134 225/45R19 R37 A12 A14 A16
DM2 85-178 235/40R19 A18 A57 S10
e13*2001/116* 85-178 235/45R19
0109*31-.. 85-178 245/40R19
- ab Modell 2013 85-178 245/45R19 A01 G01
- incl. Facelift 2016
Ford Kuga (III) 88-140 225/55R19 A12 A14 A16
DFK 88-140 235/50R19 A18 A57 NoP
e13*2007/46*2188*.. 88-140 245/50R19 S10
- incl. Facelift 2024 88-140 255/45R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.

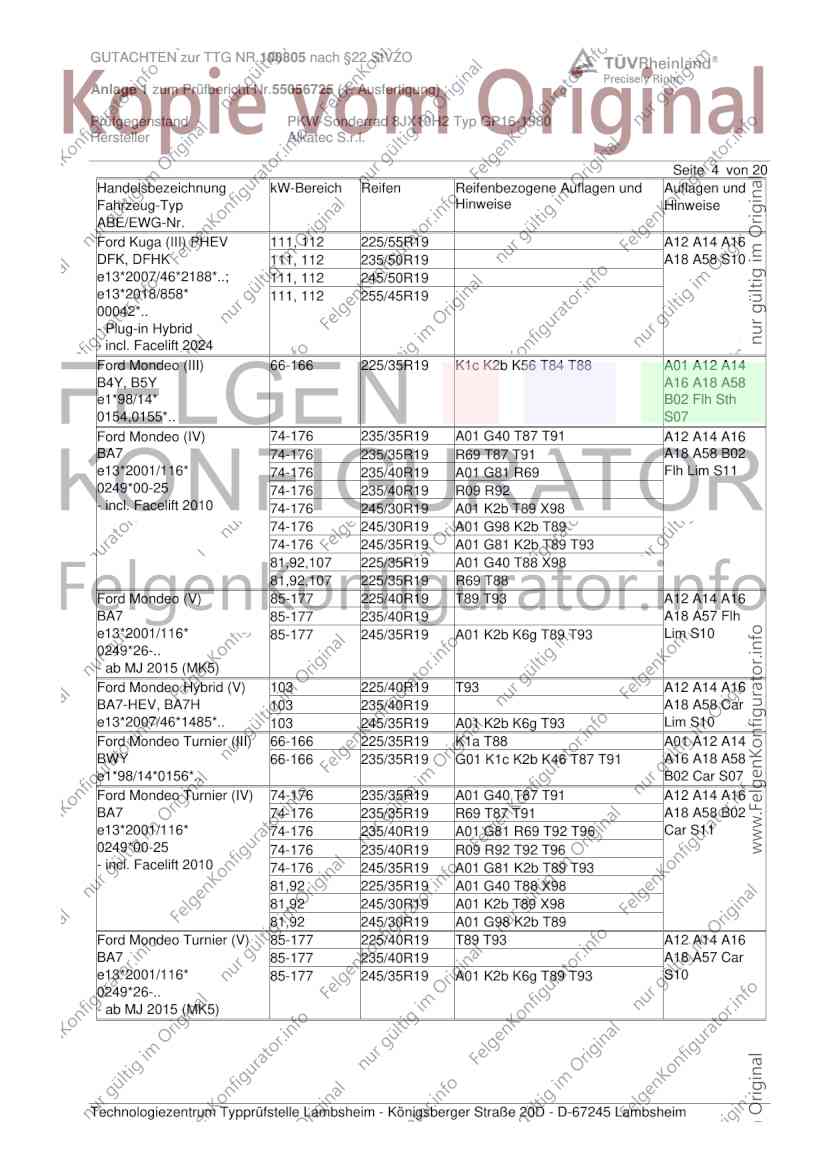

Seite 4 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (III) PHEV 111, 112 225/55R19 A12 A14 A16
DFK, DFHK 111, 112 235/50R19 A18 A58 S10
e13*2007/46*2188*..; 111, 112 245/50R19
e13*2018/858* 111, 112 255/45R19
00042*..
- Plug-in Hybrid
- incl. Facelift 2024
Ford Mondeo (III) 66-166 225/35R19 K1c K2b K56 T84 T88 A01 A12 A14
B4Y, B5Y A16 A18 A58
e1*98/14* B02 Flh Sth
0154,0155*.. S07
Ford Mondeo (IV) 74-176 235/35R19 A01 G40 T87 T91 A12 A14 A16
BA7 74-176 235/35R19 R69 T87 T91 A18 A58 B02
e13*2001/116* 74-176 235/40R19 A01 G81 R69 Flh Lim S11
0249*00-25 74-176 235/40R19 R09 R92
- incl. Facelift 2010 74-176 245/30R19 A01 K2b T89 X98
74-176 245/30R19 A01 G98 K2b T89
74-176 245/35R19 A01 G81 K2b T89 T93
81,92,107 225/35R19 A01 G40 T88 X98
81,92,107 225/35R19 R69 T88
Ford Mondeo (V) 85-177 225/40R19 T89 T93 A12 A14 A16
BA7 85-177 235/40R19 A18 A57 Flh
e13*2001/116* 85-177 245/35R19 A01 K2b K6g T89 T93 Lim S10
0249*26-..
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid (V) 103 225/40R19 T93 A12 A14 A16
BA7-HEV, BA7H 103 235/40R19 A18 A58 Car
e13*2007/46*1485*.. 103 245/35R19 A01 K2b K6g T93 Lim S10
Ford Mondeo Turnier (III) 66-166 225/35R19 K1a T88 A01 A12 A14
BWY 66-166 235/35R19 G01 K1c K2b K46 T87 T91 A16 A18 A58
e1*98/14*0156*.. B02 Car S07
Ford Mondeo Turnier (IV) 74-176 235/35R19 A01 G40 T87 T91 A12 A14 A16
BA7 74-176 235/35R19 R69 T87 T91 A18 A58 B02
e13*2001/116* 74-176 235/40R19 A01 G81 R69 T92 T96 Car S11
0249*00-25 74-176 235/40R19 R09 R92 T92 T96
- incl. Facelift 2010 74-176 245/35R19 A01 G81 K2b T89 T93
81,92 225/35R19 A01 G40 T88 X98
81,92 245/30R19 A01 K2b T89 X98
81,92 245/30R19 A01 G98 K2b T89
Ford Mondeo Turnier (V) 85-177 225/40R19 T89 T93 A12 A14 A16
BA7 85-177 235/40R19 A18 A57 Car
e13*2001/116* 85-177 245/35R19 A01 K2b K6g T89 T93 S10
0249*26-..
- ab MJ 2015 (MK5)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.

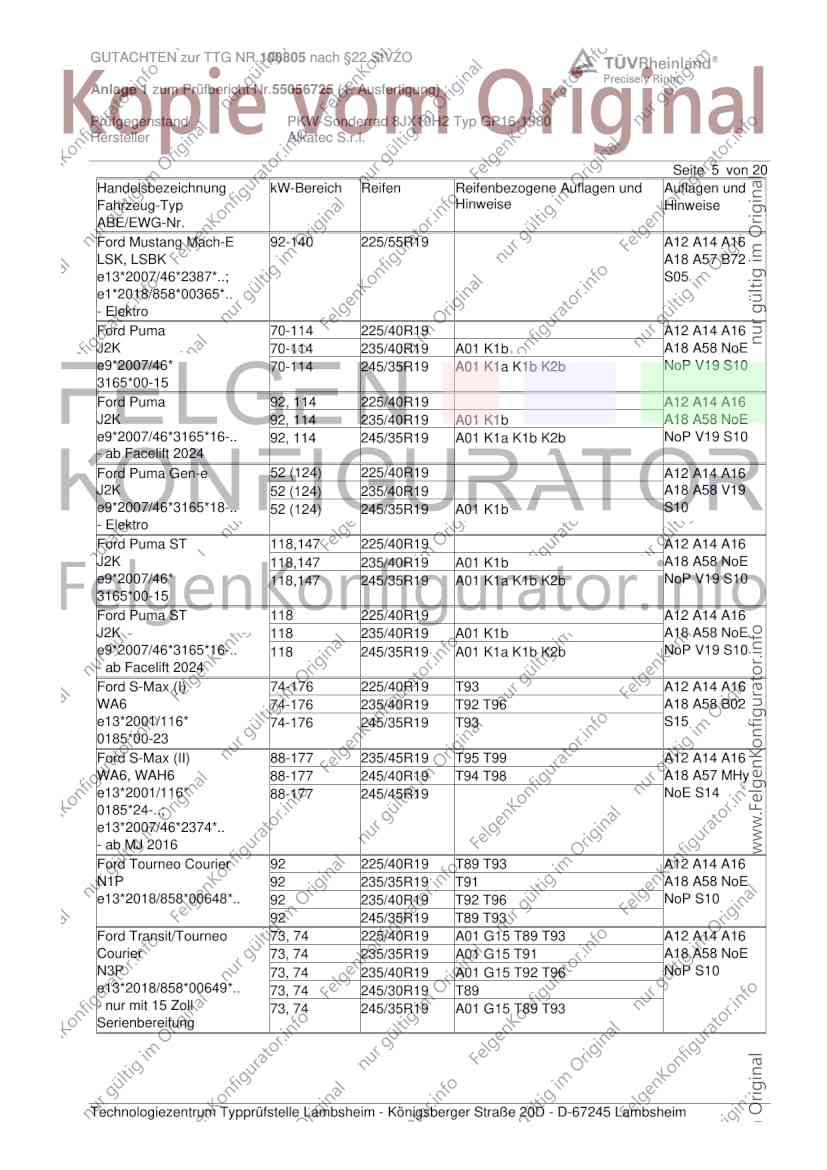

Seite 5 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mustang Mach-E 92-140 225/55R19 A12 A14 A16
LSK, LSBK A18 A57 B72
e13*2007/46*2387*..; S05
e1*2018/858*00365*..
- Elektro
Ford Puma 70-114 225/40R19 A12 A14 A16
J2K 70-114 235/40R19 A01 K1b A18 A58 NoE
e9*2007/46* 70-114 245/35R19 A01 K1a K1b K2b NoP V19 S10
3165*00-15
Ford Puma 92, 114 225/40R19 A12 A14 A16
J2K 92, 114 235/40R19 A01 K1b A18 A58 NoE
e9*2007/46*3165*16-.. 92, 114 245/35R19 A01 K1a K1b K2b NoP V19 S10
- ab Facelift 2024
Ford Puma Gen-e 52 (124) 225/40R19 A12 A14 A16
J2K 52 (124) 235/40R19 A18 A58 V19
e9*2007/46*3165*18-.. 52 (124) 245/35R19 A01 K1b S10
- Elektro
Ford Puma ST 118,147 225/40R19 A12 A14 A16
J2K 118,147 235/40R19 A01 K1b A18 A58 NoE
e9*2007/46* 118,147 245/35R19 A01 K1a K1b K2b NoP V19 S10
3165*00-15
Ford Puma ST 118 225/40R19 A12 A14 A16
J2K 118 235/40R19 A01 K1b A18 A58 NoE
e9*2007/46*3165*16-.. 118 245/35R19 A01 K1a K1b K2b NoP V19 S10
- ab Facelift 2024
Ford S-Max (I) 74-176 225/40R19 T93 A12 A14 A16
WA6 74-176 235/40R19 T92 T96 A18 A58 B02
e13*2001/116* 74-176 245/35R19 T93 S15
0185*00-23
Ford S-Max (II) 88-177 235/45R19 T95 T99 A12 A14 A16
WA6, WAH6 88-177 245/40R19 T94 T98 A18 A57 MHy
e13*2001/116* 88-177 245/45R19 NoE S14
0185*24-..;
e13*2007/46*2374*..
- ab MJ 2016
Ford Tourneo Courier 92 225/40R19 T89 T93 A12 A14 A16
N1P 92 235/35R19 T91 A18 A58 NoE
e13*2018/858*00648*.. 92 235/40R19 T92 T96 NoP S10
92 245/35R19 T89 T93
Ford Transit/Tourneo 73, 74 225/40R19 A01 G15 T89 T93 A12 A14 A16
Courier 73, 74 235/35R19 A01 G15 T91 A18 A58 NoE
N3P 73, 74 235/40R19 A01 G15 T92 T96 NoP S10
e13*2018/858*00649*.. 73, 74 245/30R19 T89
- nur mit 15 Zoll 73, 74 245/35R19 A01 G15 T89 T93
Serienbereifung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.

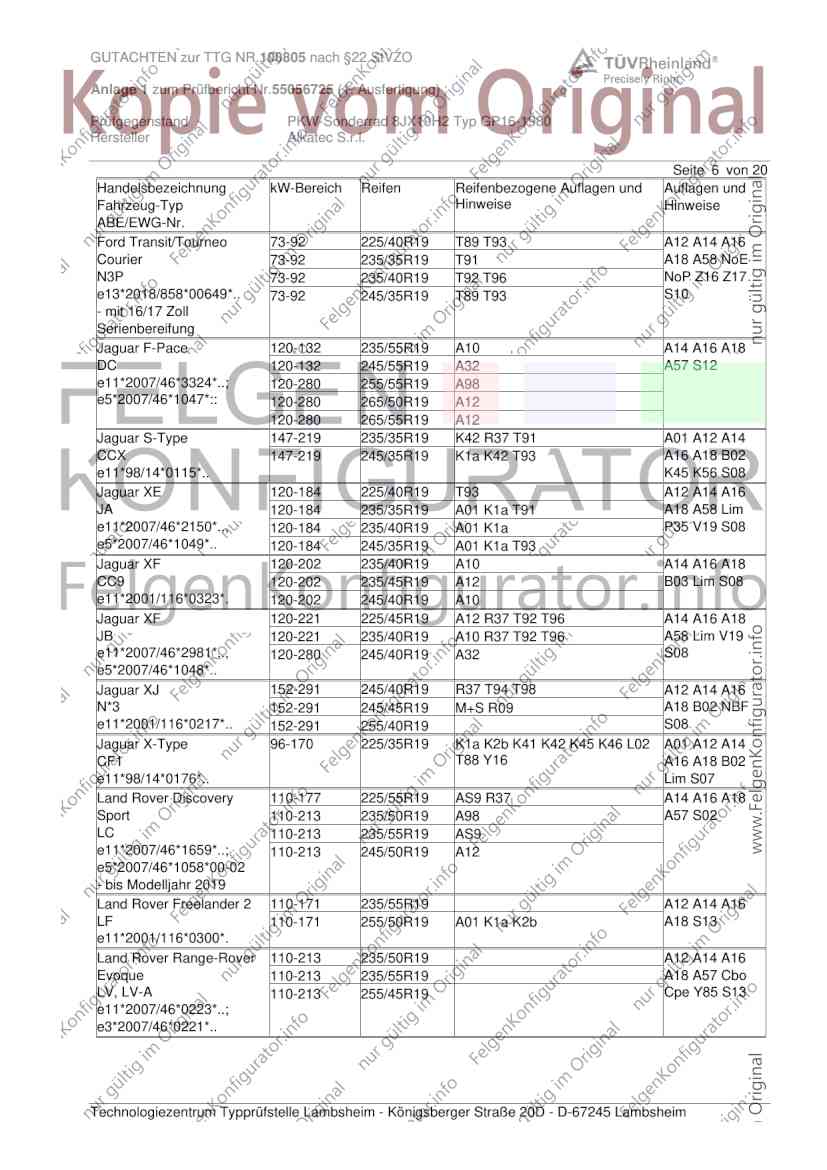

Seite 6 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Transit/Tourneo 73-92 225/40R19 T89 T93 A12 A14 A16
Courier 73-92 235/35R19 T91 A18 A58 NoE
N3P 73-92 235/40R19 T92 T96 NoP Z16 Z17
e13*2018/858*00649*.. 73-92 245/35R19 T89 T93 S10
- mit 16/17 Zoll
Serienbereifung
Jaguar F-Pace 120-132 235/55R19 A10 A14 A16 A18
DC 120-132 245/55R19 A32 A57 S12
e11*2007/46*3324*..; 120-280 255/55R19 A98
e5*2007/46*1047*:: 120-280 265/50R19 A12
120-280 265/55R19 A12
Jaguar S-Type 147-219 235/35R19 K42 R37 T91 A01 A12 A14
CCX 147-219 245/35R19 K1a K42 T93 A16 A18 B02
e11*98/14*0115*.. K45 K56 S08
Jaguar XE 120-184 225/40R19 T93 A12 A14 A16
JA 120-184 235/35R19 A01 K1a T91 A18 A58 Lim
e11*2007/46*2150*.., 120-184 235/40R19 A01 K1a P35 V19 S08
e5*2007/46*1049*.. 120-184 245/35R19 A01 K1a T93
Jaguar XF 120-202 235/40R19 A10 A14 A16 A18
CC9 120-202 235/45R19 A12 B03 Lim S08
e11*2001/116*0323*. 120-202 245/40R19 A10
Jaguar XF 120-221 225/45R19 A12 R37 T92 T96 A14 A16 A18
JB 120-221 235/40R19 A10 R37 T92 T96 A58 Lim V19
e11*2007/46*2981*.., 120-280 245/40R19 A32 S08
e5*2007/46*1048*..
Jaguar XJ 152-291 245/40R19 R37 T94 T98 A12 A14 A16
N*3 152-291 245/45R19 M+S R09 A18 B02 NBF
e11*2001/116*0217*.. 152-291 255/40R19 S08
Jaguar X-Type 96-170 225/35R19 K1a K2b K41 K42 K45 K46 L02 A01 A12 A14
CF1 T88 Y16 A16 A18 B02
e11*98/14*0176*.. Lim S07
Land Rover Discovery 110-177 225/55R19 AS9 R37 A14 A16 A18
Sport 110-213 235/50R19 A98 A57 S02
LC 110-213 235/55R19 AS9
e11*2007/46*1659*..; 110-213 245/50R19 A12
e5*2007/46*1058*00-02
- bis Modelljahr 2019
Land Rover Freelander 2 110-171 235/55R19 A12 A14 A16
LF 110-171 255/50R19 A01 K1a K2b A18 S13
e11*2001/116*0300*.
Land Rover Range-Rover 110-213 235/50R19 A12 A14 A16
Evoque 110-213 235/55R19 A18 A57 Cbo
LV, LV-A 110-213 255/45R19 Cpe Y85 S13
e11*2007/46*0223*..;
e3*2007/46*0221*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.

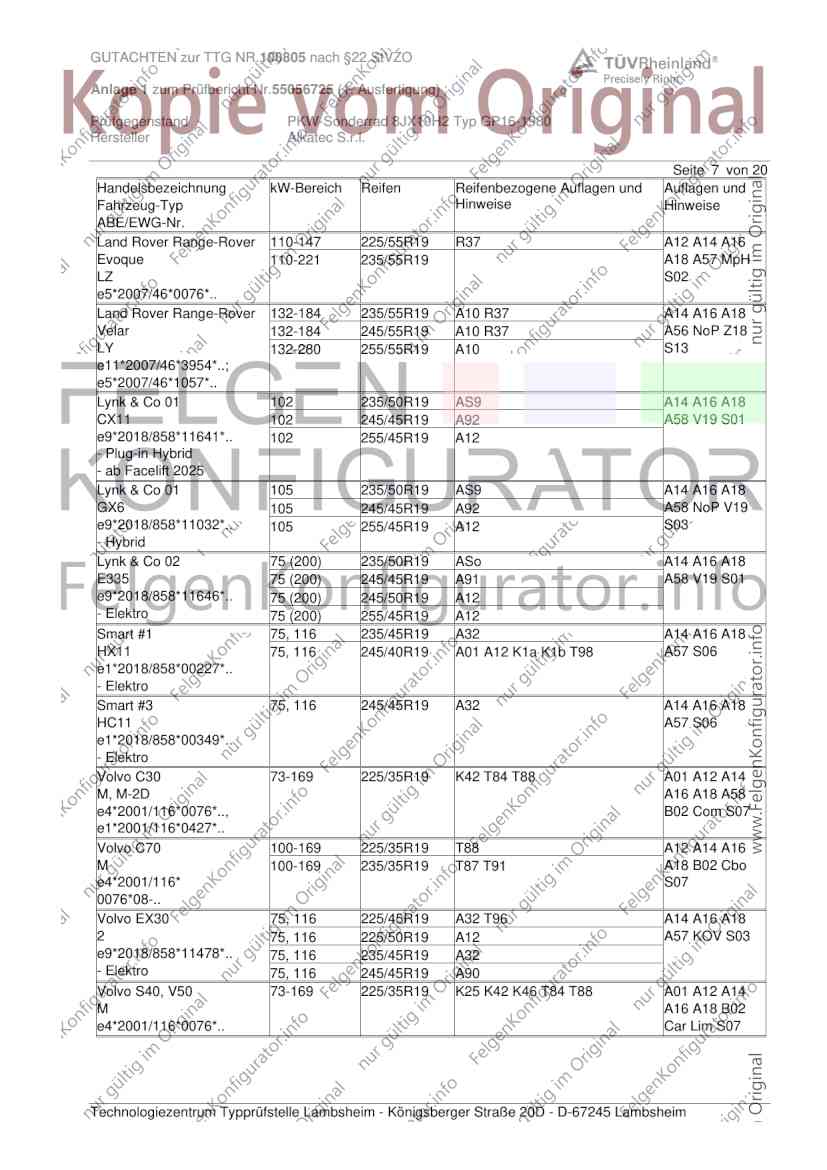

Seite 7 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover Range-Rover 110-147 225/55R19 R37 A12 A14 A16
Evoque 110-221 235/55R19 A18 A57 MpH
LZ S02
e5*2007/46*0076*..
Land Rover Range-Rover 132-184 235/55R19 A10 R37 A14 A16 A18
Velar 132-184 245/55R19 A10 R37 A56 NoP Z18
LY 132-280 255/55R19 A10 S13
e11*2007/46*3954*..;
e5*2007/46*1057*..
Lynk & Co 01 102 235/50R19 AS9 A14 A16 A18
CX11 102 245/45R19 A92 A58 V19 S01
e9*2018/858*11641*.. 102 255/45R19 A12
- Plug-in Hybrid
- ab Facelift 2025
Lynk & Co 01 105 235/50R19 AS9 A14 A16 A18
GX6 105 245/45R19 A92 A58 NoP V19
e9*2018/858*11032*.. 105 255/45R19 A12 S03
- Hybrid
Lynk & Co 02 75 (200) 235/50R19 ASo A14 A16 A18
E335 75 (200) 245/45R19 A91 A58 V19 S01
e9*2018/858*11646*.. 75 (200) 245/50R19 A12
- Elektro 75 (200) 255/45R19 A12
Smart #1 75, 116 235/45R19 A32 A14 A16 A18
HX11 75, 116 245/40R19 A01 A12 K1a K1b T98 A57 S06
e1*2018/858*00227*..
- Elektro
Smart #3 75, 116 245/45R19 A32 A14 A16 A18
HC11 A57 S06
e1*2018/858*00349*..
- Elektro
Volvo C30 73-169 225/35R19 K42 T84 T88 A01 A12 A14
M, M-2D A16 A18 A58
e4*2001/116*0076*.., B02 Com S07
e1*2001/116*0427*..
Volvo C70 100-169 225/35R19 T88 A12 A14 A16
M 100-169 235/35R19 T87 T91 A18 B02 Cbo
e4*2001/116* S07
0076*08-..
Volvo EX30 75, 116 225/45R19 A32 T96 A14 A16 A18
2 75, 116 225/50R19 A12 A57 KOV S03
e9*2018/858*11478*.. 75, 116 235/45R19 A32
- Elektro 75, 116 245/45R19 A90
Volvo S40, V50 73-169 225/35R19 K25 K42 K46 T84 T88 A01 A12 A14
M A16 A18 B02
e4*2001/116*0076*.. Car Lim S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.

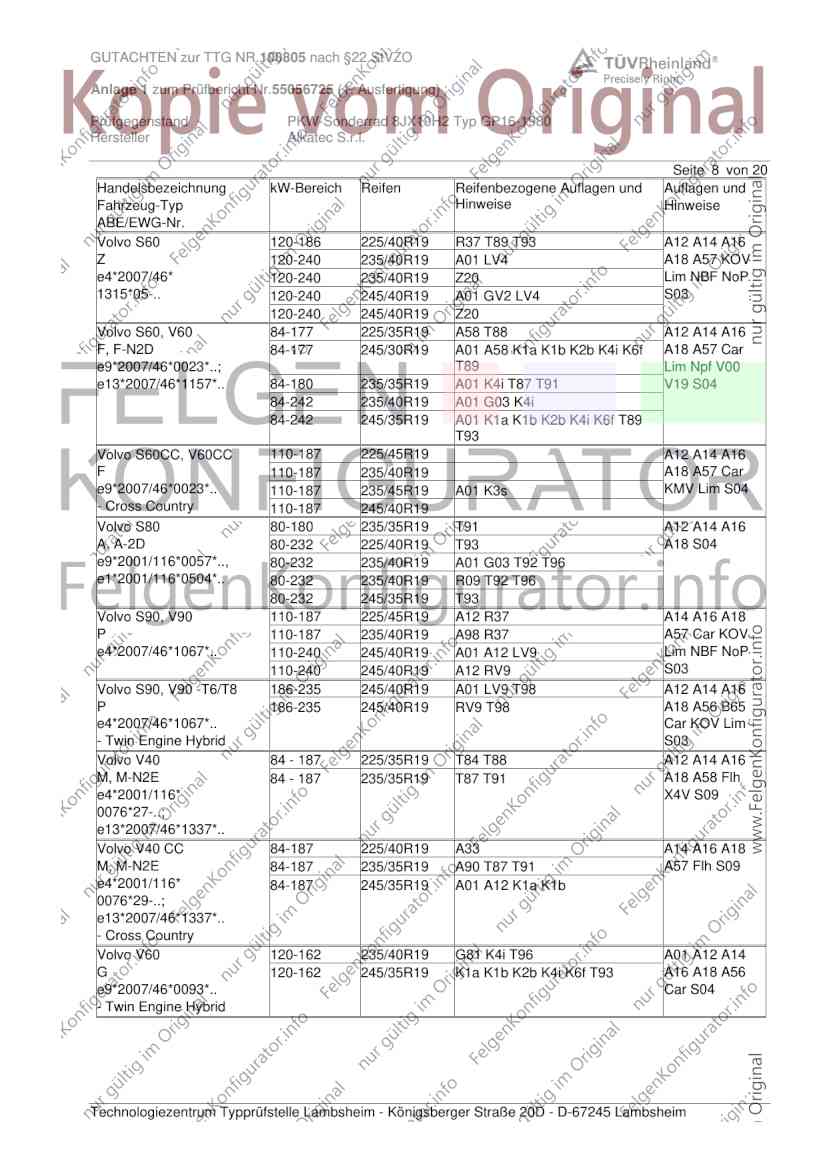

Seite 8 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60 120-186 225/40R19 R37 T89 T93 A12 A14 A16
Z 120-240 235/40R19 A01 LV4 A18 A57 KOV
e4*2007/46* 120-240 235/40R19 Z20 Lim NBF NoP
1315*05-.. 120-240 245/40R19 A01 GV2 LV4 S03
120-240 245/40R19 Z20
Volvo S60, V60 84-177 225/35R19 A58 T88 A12 A14 A16
F, F-N2D 84-177 245/30R19 A01 A58 K1a K1b K2b K4i K6f A18 A57 Car
e9*2007/46*0023*..; T89 Lim Npf V00
e13*2007/46*1157*.. 84-180 235/35R19 A01 K4i T87 T91 V19 S04
84-242 235/40R19 A01 G03 K4i
84-242 245/35R19 A01 K1a K1b K2b K4i K6f T89
T93
Volvo S60CC, V60CC 110-187 225/45R19 A12 A14 A16
F 110-187 235/40R19 A18 A57 Car
e9*2007/46*0023*.. 110-187 235/45R19 A01 K3s KMV Lim S04
- Cross Country 110-187 245/40R19
Volvo S80 80-180 235/35R19 T91 A12 A14 A16
A, A-2D 80-232 225/40R19 T93 A18 S04
e9*2001/116*0057*.., 80-232 235/40R19 A01 G03 T92 T96
e1*2001/116*0504*.. 80-232 235/40R19 R09 T92 T96
80-232 245/35R19 T93
Volvo S90, V90 110-187 225/45R19 A12 R37 A14 A16 A18
P 110-187 235/40R19 A98 R37 A57 Car KOV
e4*2007/46*1067*.. 110-240 245/40R19 A01 A12 LV9 Lim NBF NoP
110-240 245/40R19 A12 RV9 S03
Volvo S90, V90 -T6/T8 186-235 245/40R19 A01 LV9 T98 A12 A14 A16
P 186-235 245/40R19 RV9 T98 A18 A56 B65
e4*2007/46*1067*.. Car KOV Lim
- Twin Engine Hybrid S03
Volvo V40 84 - 187 225/35R19 T84 T88 A12 A14 A16
M, M-N2E 84 - 187 235/35R19 T87 T91 A18 A58 Flh
e4*2001/116* X4V S09
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/40R19 A33 A14 A16 A18
M, M-N2E 84-187 235/35R19 A90 T87 T91 A57 Flh S09
e4*2001/116* 84-187 245/35R19 A01 A12 K1a K1b
0076*29-..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 120-162 235/40R19 G81 K4i T96 A01 A12 A14
G 120-162 245/35R19 K1a K1b K2b K4i K6f T93 A16 A18 A56
e9*2007/46*0093*.. Car S04
- Twin Engine Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.

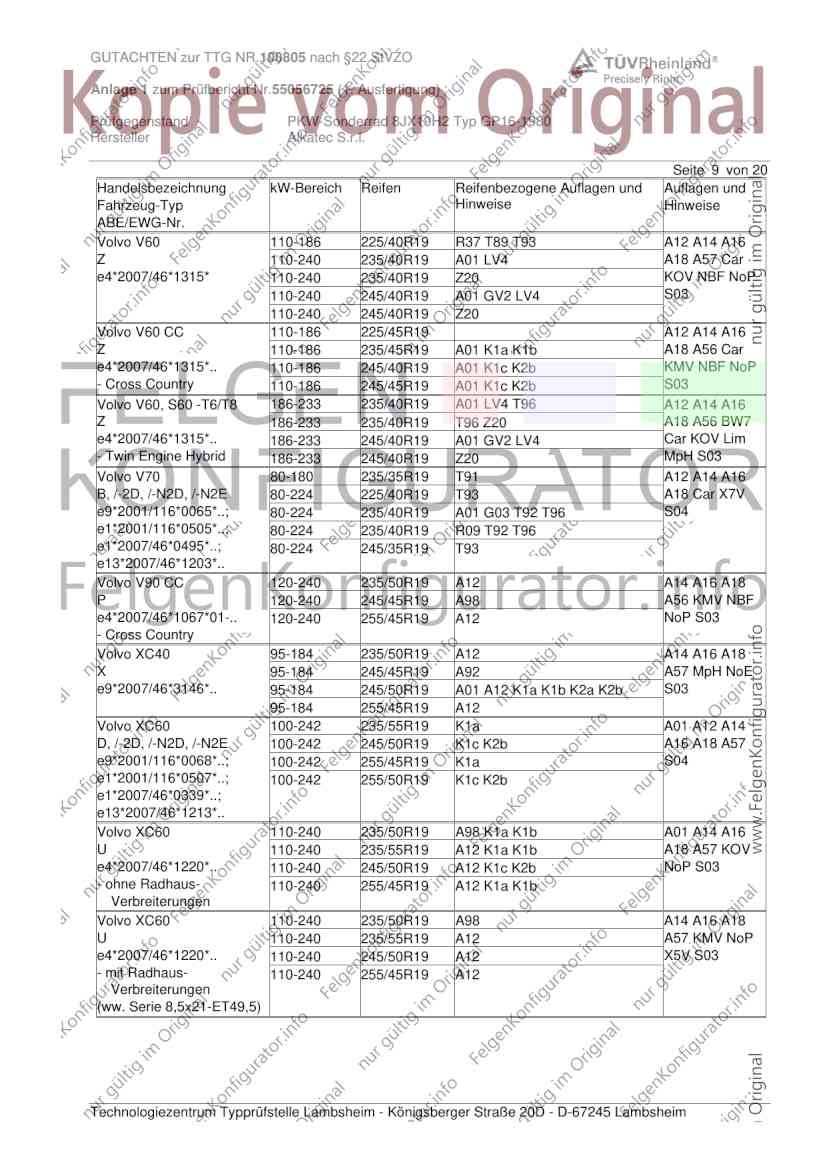

Seite 9 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V60 110-186 225/40R19 R37 T89 T93 A12 A14 A16
Z 110-240 235/40R19 A01 LV4 A18 A57 Car
e4*2007/46*1315* 110-240 235/40R19 Z20 KOV NBF NoP
110-240 245/40R19 A01 GV2 LV4 S03
110-240 245/40R19 Z20
Volvo V60 CC 110-186 225/45R19 A12 A14 A16
Z 110-186 235/45R19 A01 K1a K1b A18 A56 Car
e4*2007/46*1315*.. 110-186 245/40R19 A01 K1c K2b KMV NBF NoP
- Cross Country 110-186 245/45R19 A01 K1c K2b S03
Volvo V60, S60 -T6/T8 186-233 235/40R19 A01 LV4 T96 A12 A14 A16
Z 186-233 235/40R19 T96 Z20 A18 A56 BW7
e4*2007/46*1315*.. 186-233 245/40R19 A01 GV2 LV4 Car KOV Lim
- Twin Engine Hybrid 186-233 245/40R19 Z20 MpH S03
Volvo V70 80-180 235/35R19 T91 A12 A14 A16
B, /-2D, /-N2D, /-N2E 80-224 225/40R19 T93 A18 Car X7V
e9*2001/116*0065*..; 80-224 235/40R19 A01 G03 T92 T96 S04
e1*2001/116*0505*..; 80-224 235/40R19 R09 T92 T96
e1*2007/46*0495*..; 80-224 245/35R19 T93
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/50R19 A12 A14 A16 A18
P 120-240 245/45R19 A98 A56 KMV NBF
e4*2007/46*1067*01-.. 120-240 255/45R19 A12 NoP S03
- Cross Country
Volvo XC40 95-184 235/50R19 A12 A14 A16 A18
X 95-184 245/45R19 A92 A57 MpH NoE
e9*2007/46*3146*.. 95-184 245/50R19 A01 A12 K1a K1b K2a K2b S03
95-184 255/45R19 A12
Volvo XC60 100-242 235/55R19 K1a A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 245/50R19 K1c K2b A16 A18 A57
e9*2001/116*0068*..; 100-242 255/45R19 K1a S04
e1*2001/116*0507*..; 100-242 255/50R19 K1c K2b
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-240 235/50R19 A98 K1a K1b A01 A14 A16
U 110-240 235/55R19 A12 K1a K1b A18 A57 KOV
e4*2007/46*1220*.. 110-240 245/50R19 A12 K1c K2b NoP S03
- ohne Radhaus- 110-240 255/45R19 A12 K1a K1b
Verbreiterungen
Volvo XC60 110-240 235/50R19 A98 A14 A16 A18
U 110-240 235/55R19 A12 A57 KMV NoP
e4*2007/46*1220*.. 110-240 245/50R19 A12 X5V S03
- mit Radhaus- 110-240 255/45R19 A12
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.

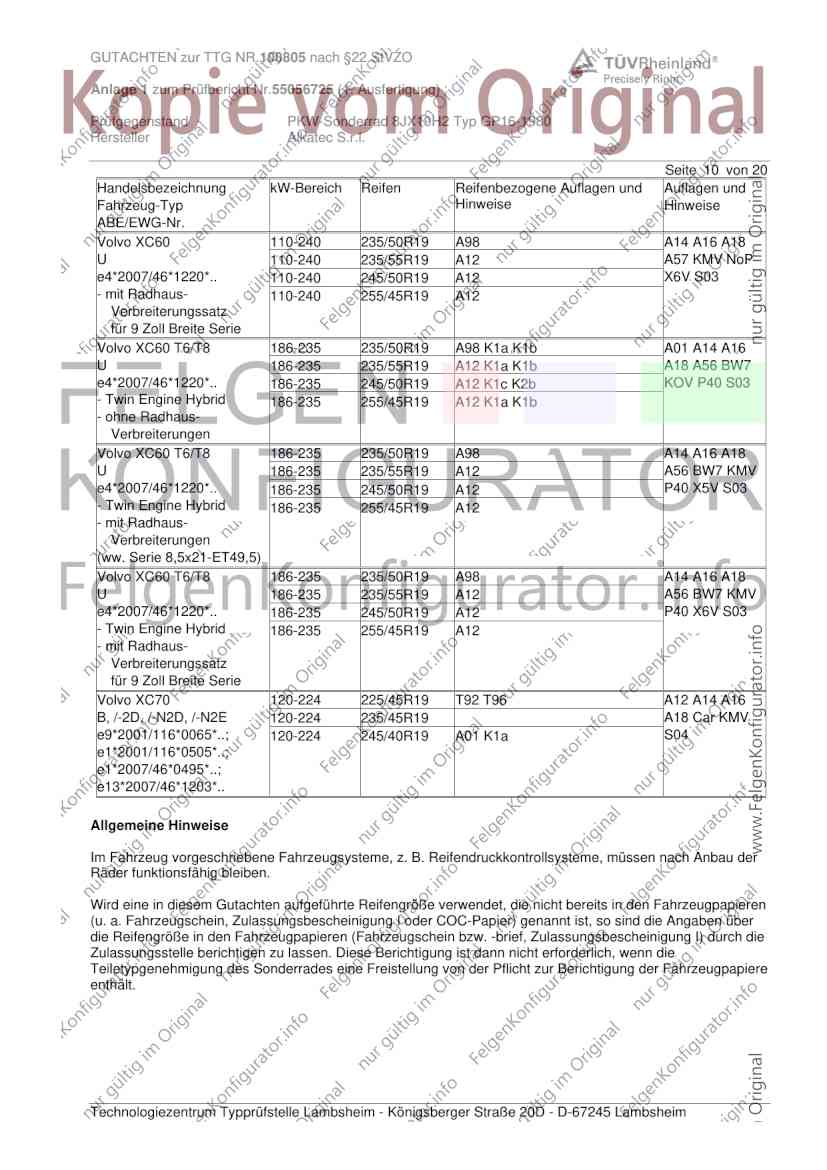

Seite 10 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 110-240 235/50R19 A98 A14 A16 A18
U 110-240 235/55R19 A12 A57 KMV NoP
e4*2007/46*1220*.. 110-240 245/50R19 A12 X6V S03
- mit Radhaus- 110-240 255/45R19 A12
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC60 T6/T8 186-235 235/50R19 A98 K1a K1b A01 A14 A16
U 186-235 235/55R19 A12 K1a K1b A18 A56 BW7
e4*2007/46*1220*.. 186-235 245/50R19 A12 K1c K2b KOV P40 S03
- Twin Engine Hybrid 186-235 255/45R19 A12 K1a K1b
- ohne Radhaus-
Verbreiterungen
Volvo XC60 T6/T8 186-235 235/50R19 A98 A14 A16 A18
U 186-235 235/55R19 A12 A56 BW7 KMV
e4*2007/46*1220*.. 186-235 245/50R19 A12 P40 X5V S03
- Twin Engine Hybrid 186-235 255/45R19 A12
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 T6/T8 186-235 235/50R19 A98 A14 A16 A18
U 186-235 235/55R19 A12 A56 BW7 KMV
e4*2007/46*1220*.. 186-235 245/50R19 A12 P40 X6V S03
- Twin Engine Hybrid 186-235 255/45R19 A12
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 225/45R19 T92 T96 A12 A14 A16
B, /-2D, /-N2D, /-N2E 120-224 235/45R19 A18 Car KMV
e9*2001/116*0065*..; 120-224 245/40R19 A01 K1a S04
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die
Teiletypgenehmigung des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.
Seite 11 von 20
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
Teiletypgenehmigung unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der Teiletypgenehmigung vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.
Seite 12 von 20
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A92 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 12mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen Achsen
zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
AS9 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 9mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
ASo Es sind nur spezielle Gewebeschneeketten bzw. Textilschneeketten an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten (s.
Betriebsanleitung).
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.
Seite 13 von 20
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B65 Räder nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 345 mm an Achse 1.
B72 Räder nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 385 mm an
Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Compact (3-
türig).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F80 Nicht geprüft für Fahrzeugausführungen mit serienmäßigem Gewindefahrwerk.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.
Seite 14 von 20
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-mäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
GV2 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Die Umrüstung
kann in einer Werkstatt durch entsprechend geschultem Personal (aufspielen der dem Fahrzeugtyp
entsprechenden Software) erfolgen. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.
Seite 15 von 20
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LV4 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind (2,8 Lenkradumdrehungen von Anschlag zu Anschlag), ist der Lenkeinschlag in einer
Werkstatt durch entsprechend geschultem Personal (aufspielen dem Fahrzeugtyp entsprechenden Software)
zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.
Seite 16 von 20
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder 21 Zoll
Reifengrößen ausgerüstet sind, ist der Lenkeinschlag in einer Werkstatt durch entsprechend geschultem
Personal (aufspielen der entsprechenden Software) zu begrenzen und somit eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML7 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm an Achse 1.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw.
(Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 400 mm an Achse1.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/55R16,
215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung).
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die Verwendung
von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.
Seite 17 von 20
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe Seite 1)
verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe Seite 1)
verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe Seite 1)
verwendet werden.
S13 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13 (siehe Seite 1)
verwendet werden.
S14 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S14 (siehe Seite 1)
verwendet werden.
S15 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S15 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.
Seite 18 von 20
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.
Seite 19 von 20
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 245/50R19, 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 265/40R19, 275/40R19
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country (Typ
M).
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-ET38,5
ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country ww.
Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100805 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55056725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ GP16-1980
Hersteller Alkatec S.r.l.
Seite 20 von 20
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe
oder elektrohydraulischem Direktschaltgetriebe.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z20 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 20-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. Januar 2026 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 20 und gilt für Sonderräder ab Herstellungsdatum August 2025.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. Januar 2026
Tufan 00461591.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
