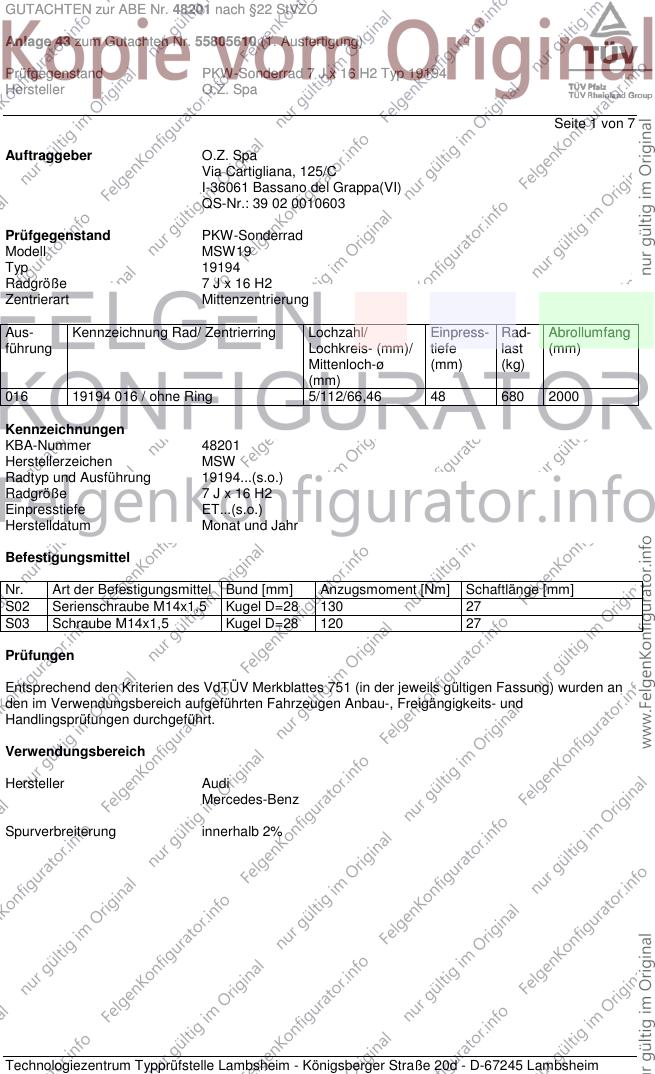

GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 43 zum Gutachten Nr. 55805610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 1 von 7
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW19
Typ 19194
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
016 19194 016 / ohne Ring 5/112/66,46 48 680 2000
Kennzeichnungen
KBA-Nummer 48201
Herstellerzeichen MSW
Radtyp und Ausführung 19194...(s.o.)
Radgröße 7 J x 16 H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund [mm] Anzugsmoment [Nm] Schaftlänge [mm]
S02 Serienschraube M14x1,5 Kugel D=28 130 27
S03 Schraube M14x1,5 Kugel D=28 120 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

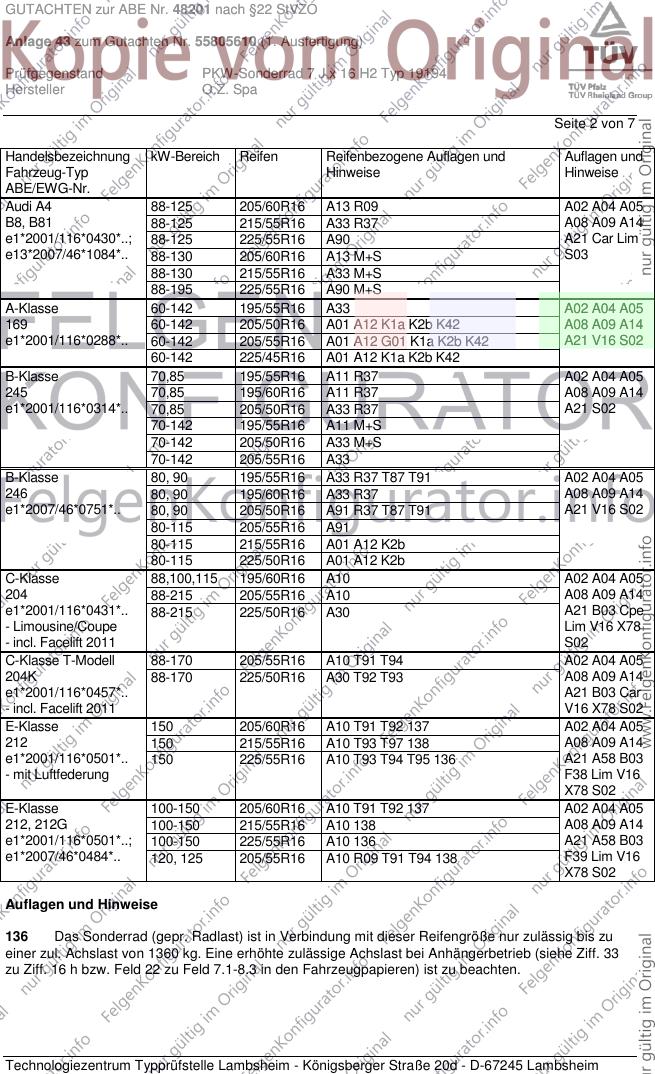

GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 43 zum Gutachten Nr. 55805610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/60R16 A13 R09 A02 A04 A05
B8, B81 88-125 215/55R16 A33 R37 A08 A09 A14
e1*2001/116*0430*..; 88-125 225/55R16 A90 A21 Car Lim
e13*2007/46*1084*.. 88-130 205/60R16 A13 M+S S03
88-130 215/55R16 A33 M+S
88-195 225/55R16 A90 M+S
A-Klasse 60-142 195/55R16 A33 A02 A04 A05
169 60-142 205/50R16 A01 A12 K1a K2b K42 A08 A09 A14
e1*2001/116*0288*.. 60-142 205/55R16 A01 A12 G01 K1a K2b K42 A21 V16 S02
60-142 225/45R16 A01 A12 K1a K2b K42
B-Klasse 70,85 195/55R16 A11 R37 A02 A04 A05
245 70,85 195/60R16 A11 R37 A08 A09 A14
e1*2001/116*0314*.. 70,85 205/50R16 A33 R37 A21 S02
70-142 195/55R16 A11 M+S
70-142 205/50R16 A33 M+S
70-142 205/55R16 A33
B-Klasse 80, 90 195/55R16 A33 R37 T87 T91 A02 A04 A05
246 80, 90 195/60R16 A33 R37 A08 A09 A14
e1*2007/46*0751*.. 80, 90 205/50R16 A91 R37 T87 T91 A21 V16 S02
80-115 205/55R16 A91
80-115 215/55R16 A01 A12 K2b
80-115 225/50R16 A01 A12 K2b
C-Klasse 88,100,115 195/60R16 A10 A02 A04 A05
204 88-215 205/55R16 A10 A08 A09 A14
e1*2001/116*0431*.. 88-215 225/50R16 A30 A21 B03 Cpe
- Limousine/Coupe Lim V16 X78
- incl. Facelift 2011 S02
C-Klasse T-Modell 88-170 205/55R16 A10 T91 T94 A02 A04 A05
204K 88-170 225/50R16 A30 T92 T93 A08 A09 A14
e1*2001/116*0457*.. A21 B03 Car
- incl. Facelift 2011 V16 X78 S02
E-Klasse 150 205/60R16 A10 T91 T92 137 A02 A04 A05
212 150 215/55R16 A10 T93 T97 138 A08 A09 A14
e1*2001/116*0501*.. 150 225/55R16 A10 T93 T94 T95 136 A21 A58 B03
- mit Luftfederung F38 Lim V16
X78 S02
E-Klasse 100-150 205/60R16 A10 T91 T92 137 A02 A04 A05
212, 212G 100-150 215/55R16 A10 138 A08 A09 A14
e1*2001/116*0501*..; 100-150 225/55R16 A10 136 A21 A58 B03
e1*2007/46*0484*.. 120, 125 205/55R16 A10 R09 T91 T94 138 F39 Lim V16
X78 S02
Auflagen und Hinweise
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 43 zum Gutachten Nr. 55805610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 3 von 7
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

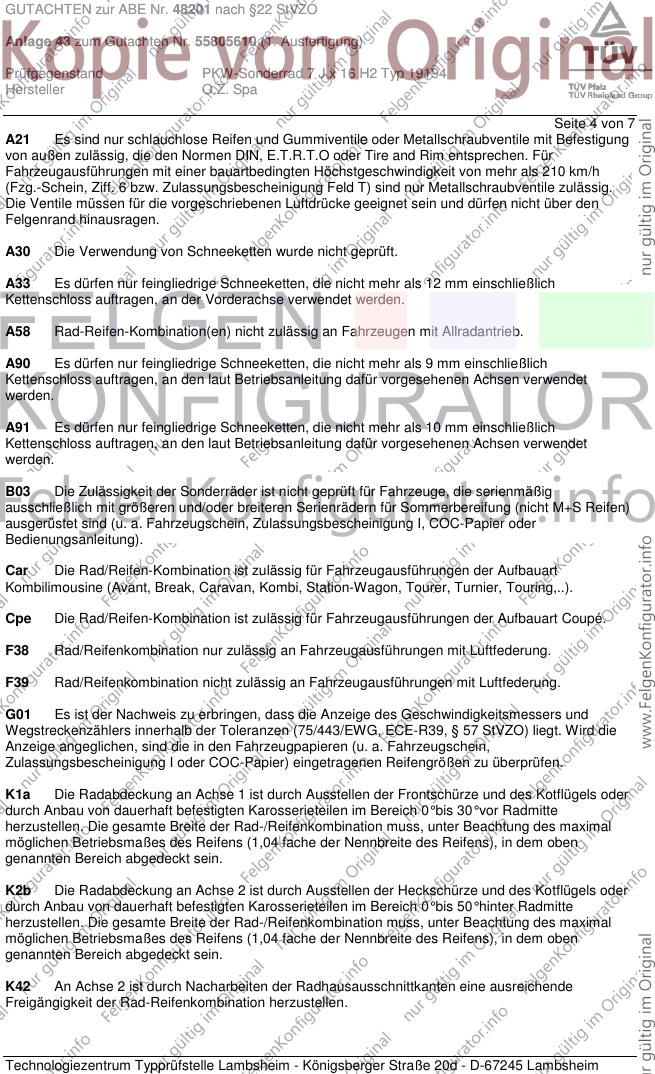

GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 43 zum Gutachten Nr. 55805610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 4 von 7
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

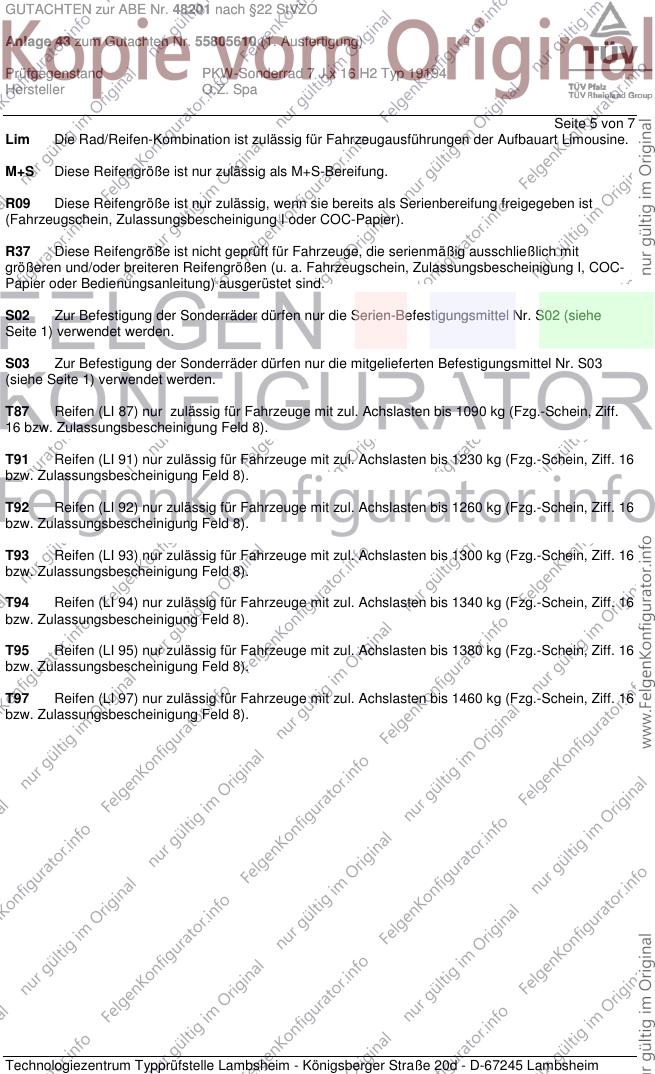

GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 43 zum Gutachten Nr. 55805610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 5 von 7
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

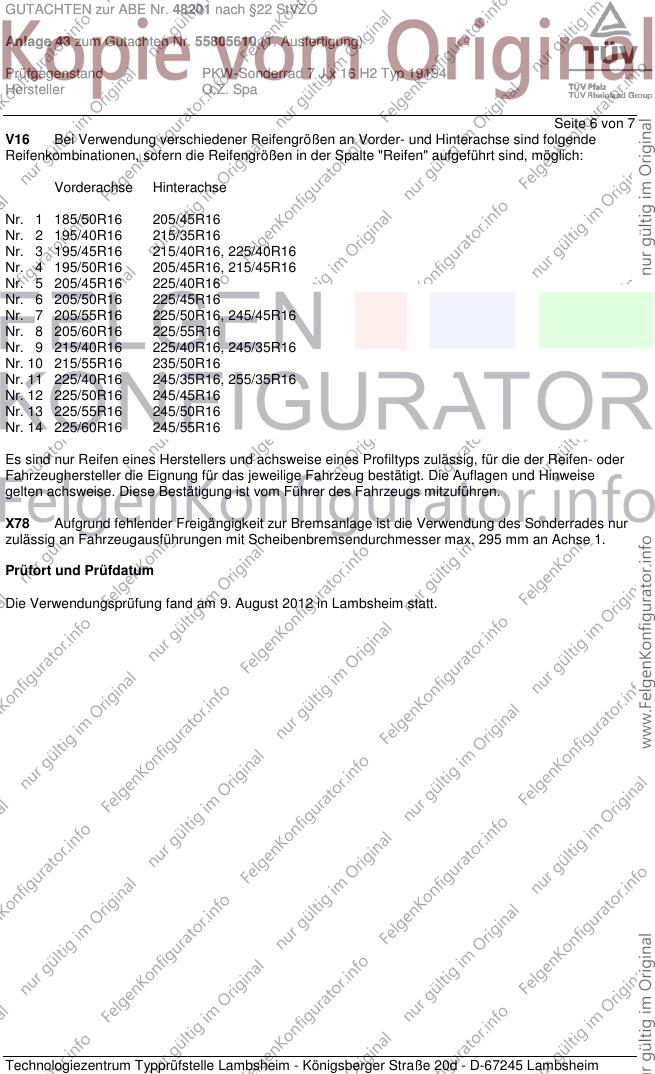

GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 43 zum Gutachten Nr. 55805610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 6 von 7
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X78 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 295 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. August 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

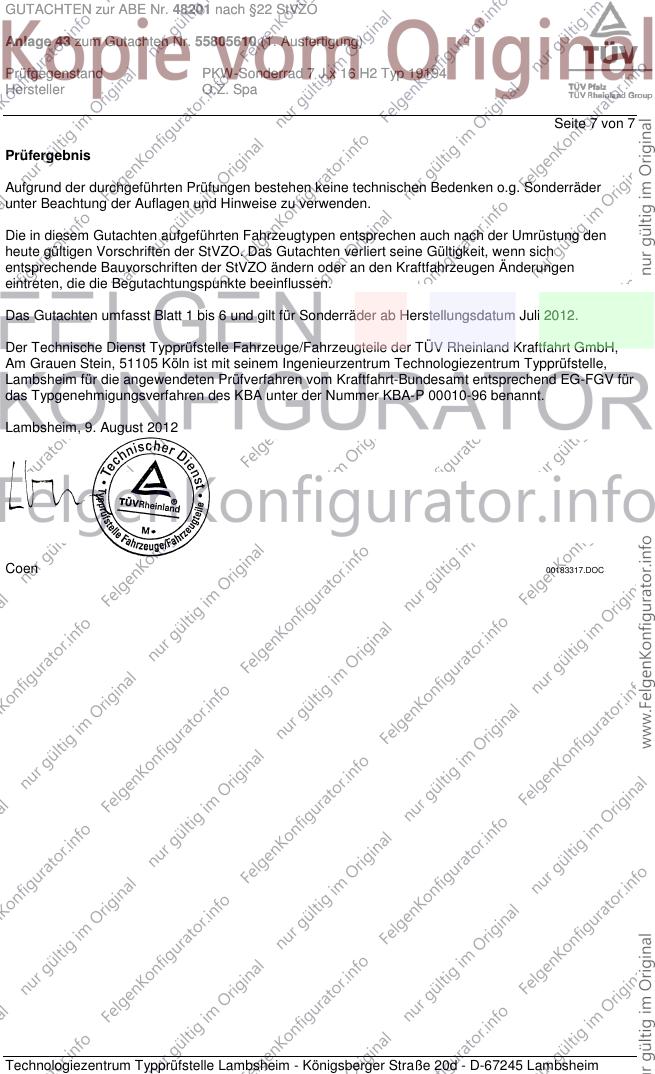

GUTACHTEN zur ABE Nr. 48201 nach §22 StVZO
Anlage 43 zum Gutachten Nr. 55805610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 19194
Hersteller O.Z. Spa
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Juli 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. August 2012
Coen 00183317.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
