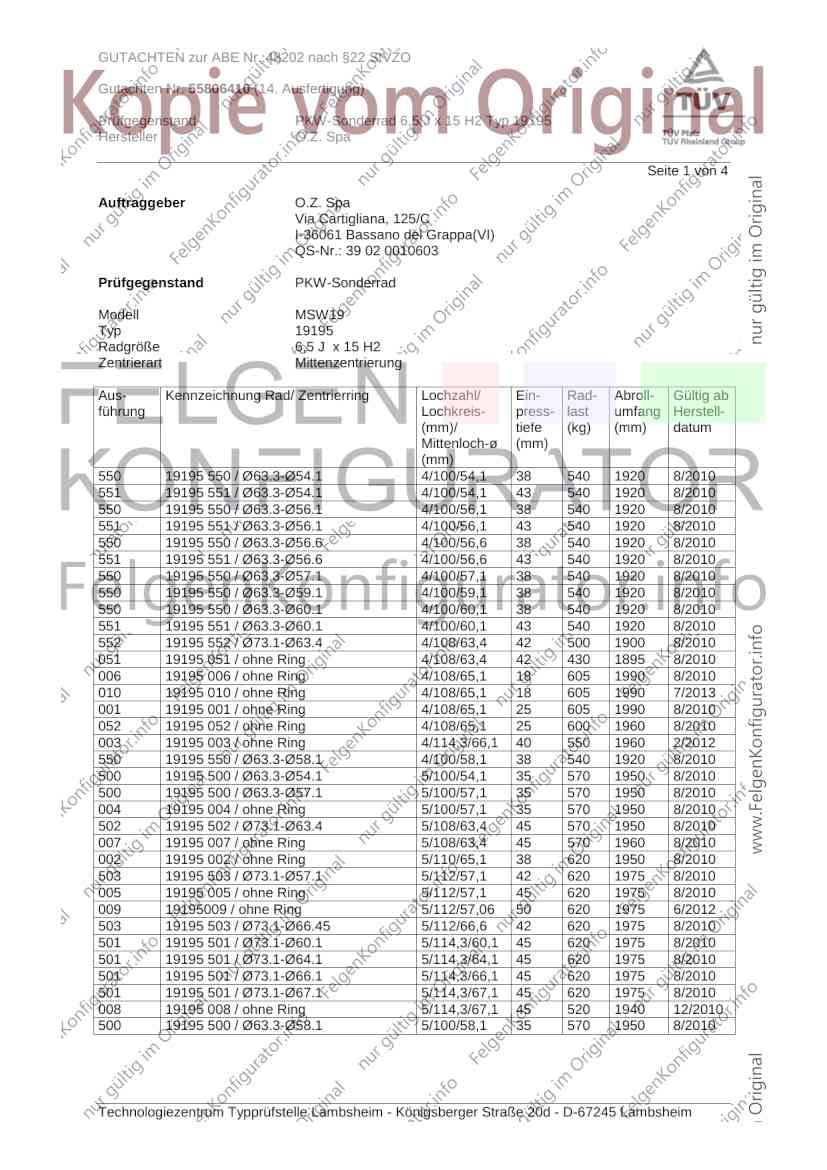

GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Gutachten Nr. 55806410 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa
Seite 1 von 4
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW19
Typ 19195
Radgröße 6,5 J x 15 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
550 19195 550 / Ø63.3-Ø54.1 4/100/54,1 38 540 1920 8/2010
551 19195 551 / Ø63.3-Ø54.1 4/100/54,1 43 540 1920 8/2010
550 19195 550 / Ø63.3-Ø56.1 4/100/56,1 38 540 1920 8/2010
551 19195 551 / Ø63.3-Ø56.1 4/100/56,1 43 540 1920 8/2010
550 19195 550 / Ø63.3-Ø56.6 4/100/56,6 38 540 1920 8/2010
551 19195 551 / Ø63.3-Ø56.6 4/100/56,6 43 540 1920 8/2010
550 19195 550 / Ø63.3-Ø57.1 4/100/57,1 38 540 1920 8/2010
550 19195 550 / Ø63.3-Ø59.1 4/100/59,1 38 540 1920 8/2010
550 19195 550 / Ø63.3-Ø60.1 4/100/60,1 38 540 1920 8/2010
551 19195 551 / Ø63.3-Ø60.1 4/100/60,1 43 540 1920 8/2010
552 19195 552 / Ø73.1-Ø63.4 4/108/63,4 42 500 1900 8/2010
051 19195 051 / ohne Ring 4/108/63,4 42 430 1895 8/2010
006 19195 006 / ohne Ring 4/108/65,1 18 605 1990 8/2010
010 19195 010 / ohne Ring 4/108/65,1 18 605 1990 7/2013
001 19195 001 / ohne Ring 4/108/65,1 25 605 1990 8/2010
052 19195 052 / ohne Ring 4/108/65,1 25 600 1960 8/2010
003 19195 003 / ohne Ring 4/114,3/66,1 40 550 1960 2/2012
550 19195 550 / Ø63.3-Ø58.1 4/100/58,1 38 540 1920 8/2010
500 19195 500 / Ø63.3-Ø54.1 5/100/54,1 35 570 1950 8/2010
500 19195 500 / Ø63.3-Ø57.1 5/100/57,1 35 570 1950 8/2010
004 19195 004 / ohne Ring 5/100/57,1 35 570 1950 8/2010
502 19195 502 / Ø73.1-Ø63.4 5/108/63,4 45 570 1950 8/2010
007 19195 007 / ohne Ring 5/108/63,4 45 570 1960 8/2010
002 19195 002 / ohne Ring 5/110/65,1 38 620 1950 8/2010
503 19195 503 / Ø73.1-Ø57.1 5/112/57,1 42 620 1975 8/2010
005 19195 005 / ohne Ring 5/112/57,1 45 620 1975 8/2010
009 19195009 / ohne Ring 5/112/57,06 50 620 1975 6/2012
503 19195 503 / Ø73.1-Ø66.45 5/112/66,6 42 620 1975 8/2010
501 19195 501 / Ø73.1-Ø60.1 5/114,3/60,1 45 620 1975 8/2010
501 19195 501 / Ø73.1-Ø64.1 5/114,3/64,1 45 620 1975 8/2010
501 19195 501 / Ø73.1-Ø66.1 5/114,3/66,1 45 620 1975 8/2010
501 19195 501 / Ø73.1-Ø67.1 5/114,3/67,1 45 620 1975 8/2010
008 19195 008 / ohne Ring 5/114,3/67,1 45 520 1940 12/2010
500 19195 500 / Ø63.3-Ø58.1 5/100/58,1 35 570 1950 8/2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Gutachten Nr. 55806410 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa
Seite 2 von 4

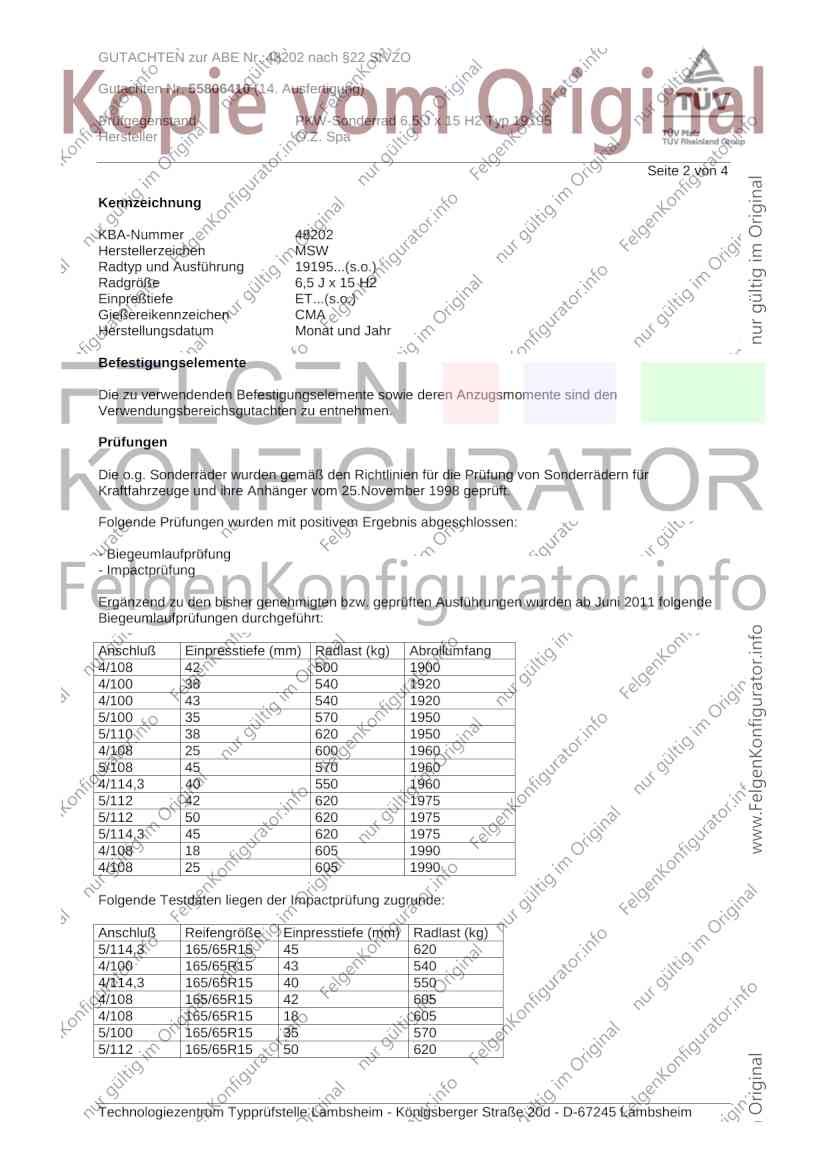

Kennzeichnung
KBA-Nummer 48202
Herstellerzeichen MSW
Radtyp und Ausführung 19195...(s.o.)
Radgröße 6,5 J x 15 H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen CMA
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
Ergänzend zu den bisher genehmigten bzw. geprüften Ausführungen wurden ab Juni 2011 folgende
Biegeumlaufprüfungen durchgeführt:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
4/108 42 500 1900
4/100 38 540 1920
4/100 43 540 1920
5/100 35 570 1950
5/110 38 620 1950
4/108 25 600 1960
5/108 45 570 1960
4/114,3 40 550 1960
5/112 42 620 1975
5/112 50 620 1975
5/114,3 45 620 1975
4/108 18 605 1990
4/108 25 605 1990
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/114,3 165/65R15 45 620
4/100 165/65R15 43 540
4/114,3 165/65R15 40 550
4/108 165/65R15 42 605
4/108 165/65R15 18 605
5/100 165/65R15 35 570
5/112 165/65R15 50 620
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Gutachten Nr. 55806410 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa
Seite 3 von 4

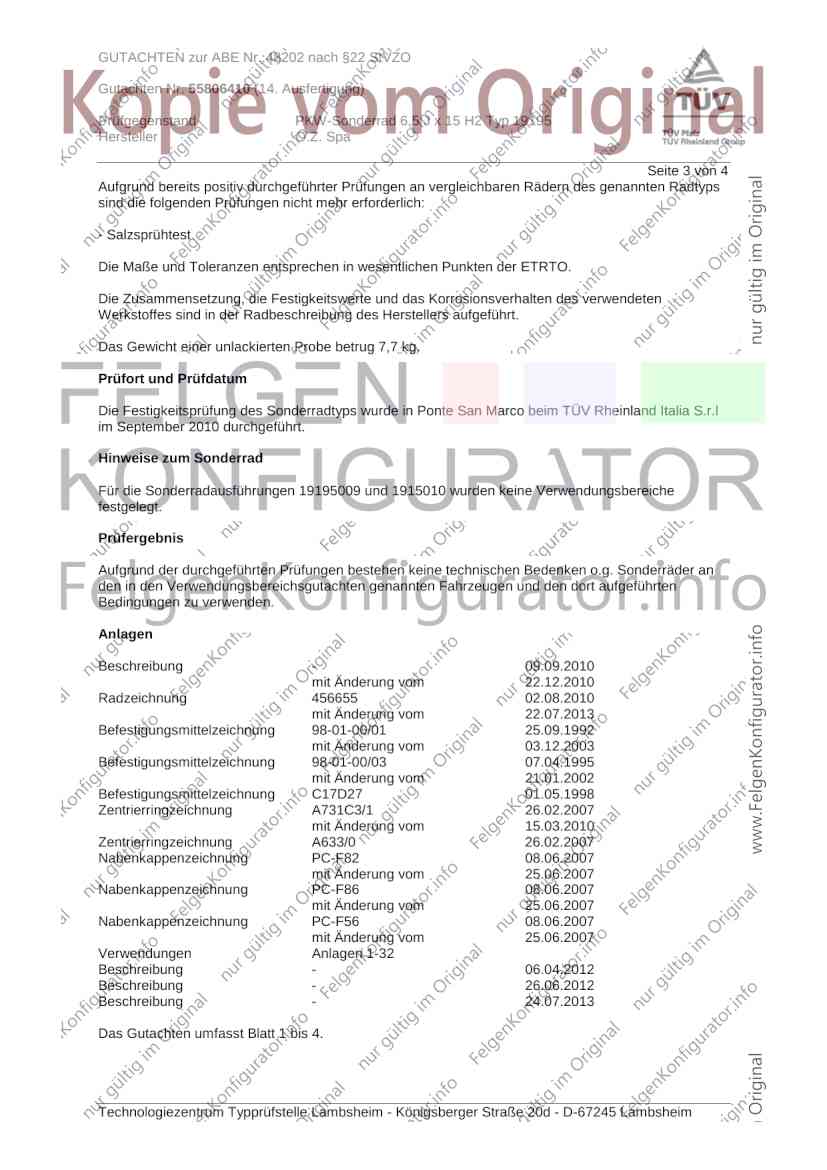

Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 7,7 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Ponte San Marco beim TÜV Rheinland Italia S.r.l
im September 2010 durchgeführt.
Hinweise zum Sonderrad
Für die Sonderradausführungen 19195009 und 1915010 wurden keine Verwendungsbereiche
festgelegt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 09.09.2010
mit Änderung vom 22.12.2010
Radzeichnung 456655 02.08.2010
mit Änderung vom 22.07.2013
Befestigungsmittelzeichnung 98-01-00/01 25.09.1992
mit Änderung vom 03.12.2003
Befestigungsmittelzeichnung 98-01-00/03 07.04.1995
mit Änderung vom 21.01.2002
Befestigungsmittelzeichnung C17D27 01.05.1998
Zentrierringzeichnung A731C3/1 26.02.2007
mit Änderung vom 15.03.2010
Zentrierringzeichnung A633/0 26.02.2007
Nabenkappenzeichnung PC-F82 08.06.2007
mit Änderung vom 25.06.2007
Nabenkappenzeichnung PC-F86 08.06.2007
mit Änderung vom 25.06.2007
Nabenkappenzeichnung PC-F56 08.06.2007
mit Änderung vom 25.06.2007
Verwendungen Anlagen 1-32
Beschreibung - 06.04.2012
Beschreibung - 26.06.2012
Beschreibung - 24.07.2013
Das Gutachten umfasst Blatt 1 bis 4.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48202 nach §22 StVZO
Gutachten Nr. 55806410 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ 19195
Hersteller O.Z. Spa
Seite 4 von 4
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. Juli 2014
Pohl 00214894.DOC
