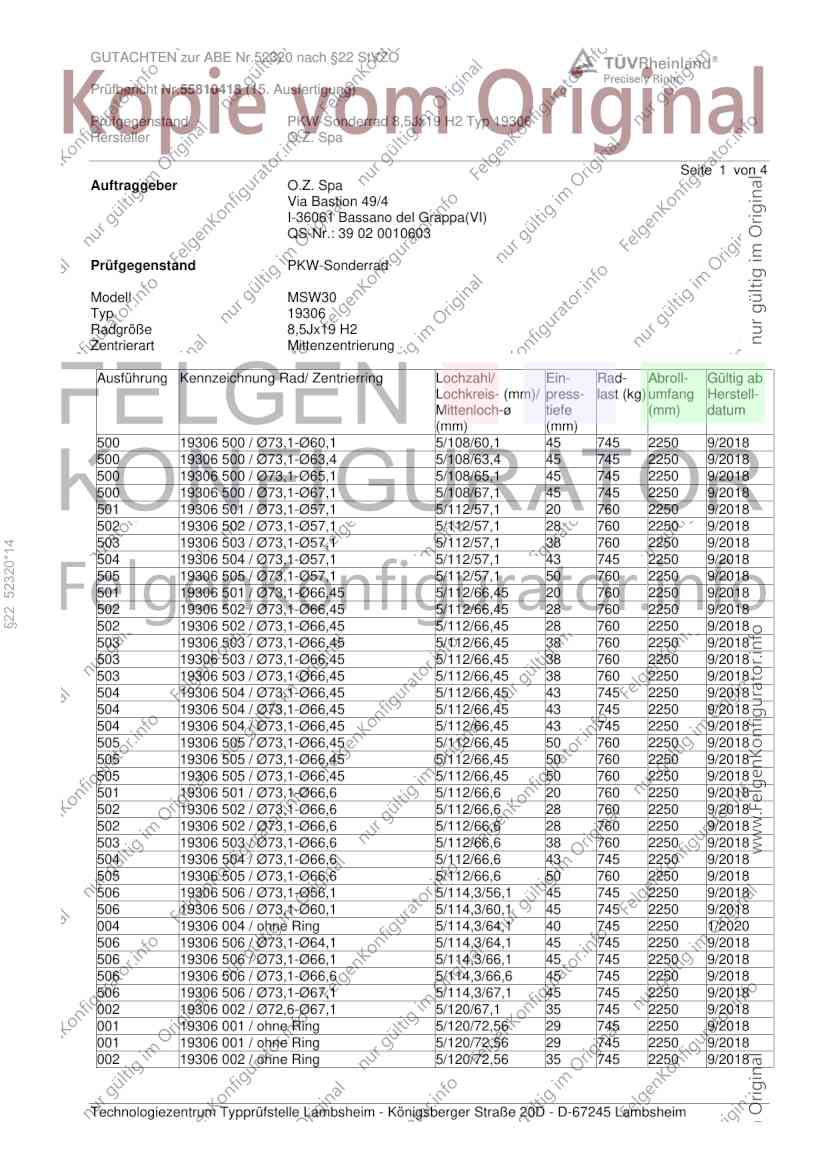

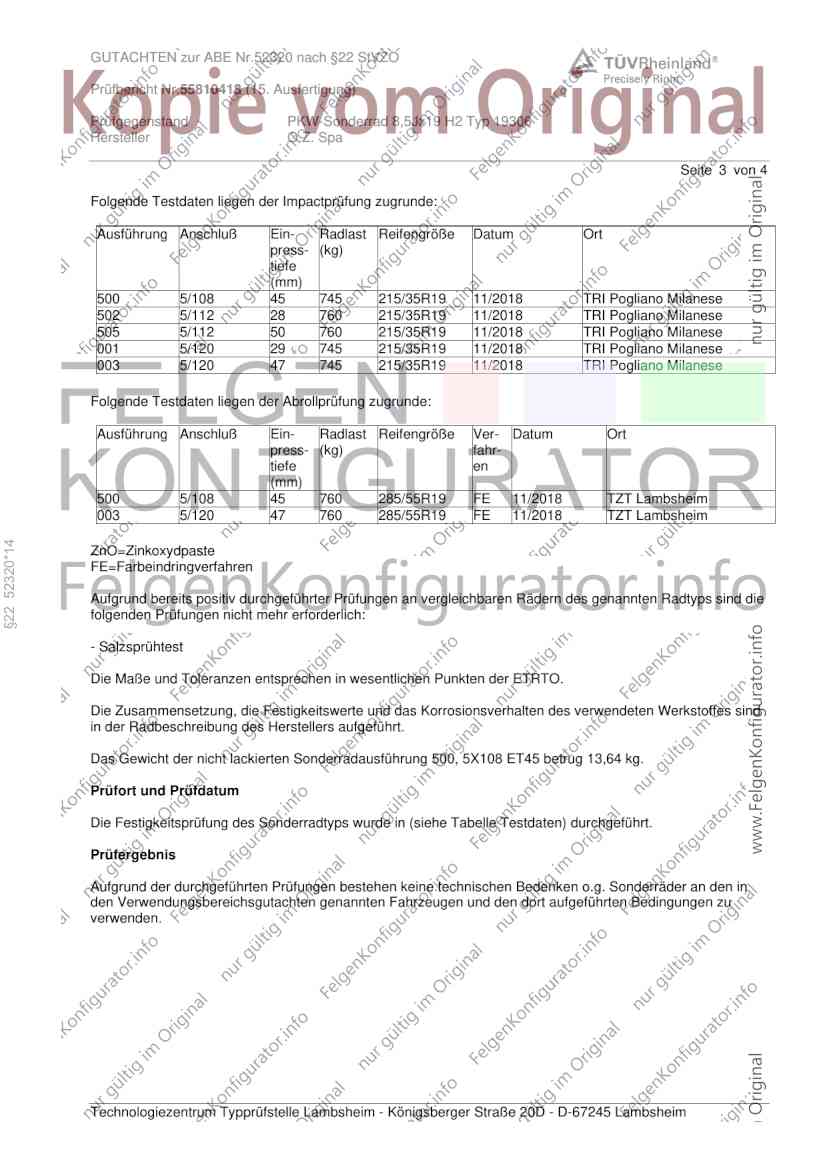

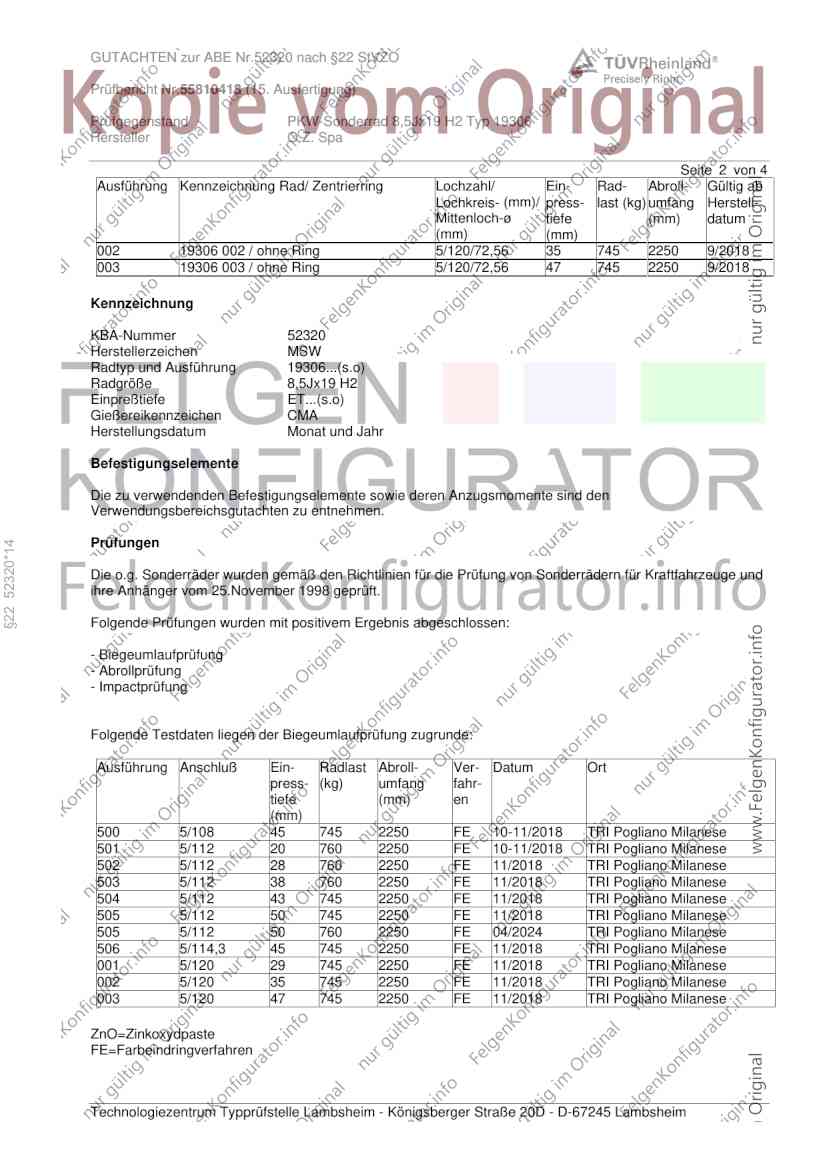

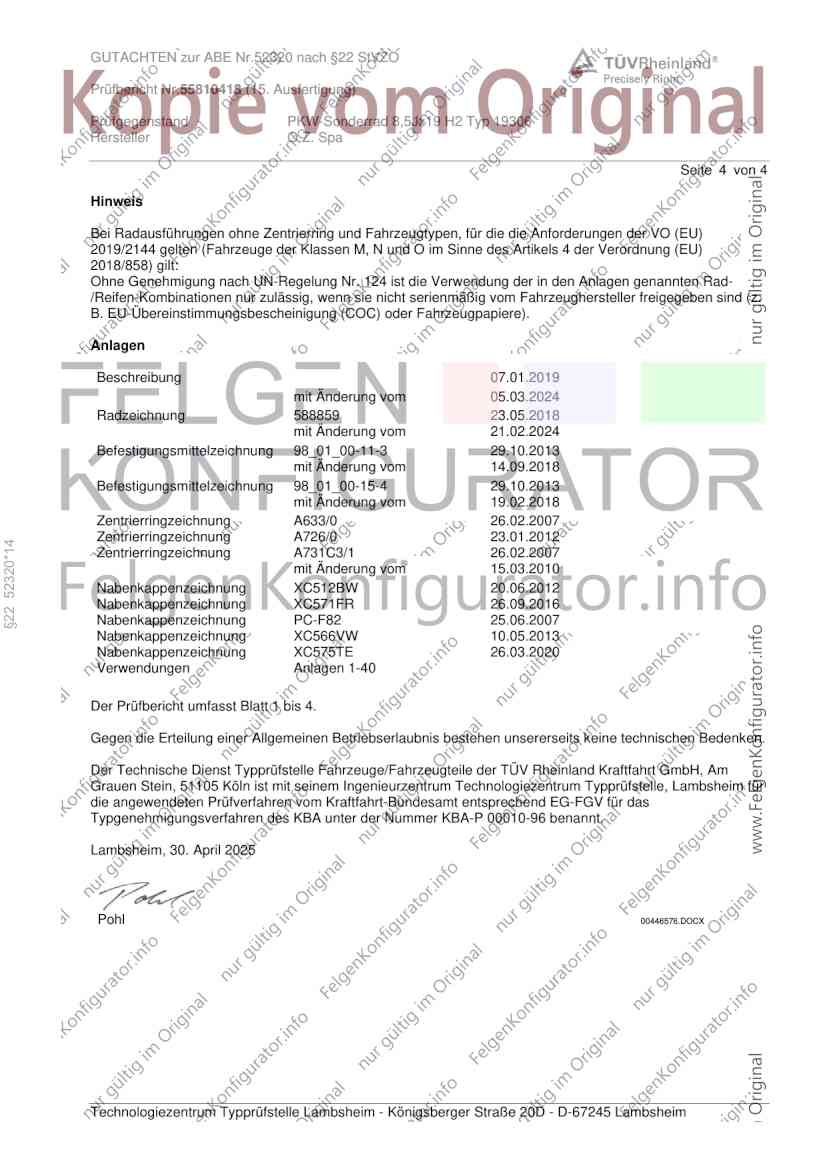

GUTACHTEN zur ABE Nr.52320 nach §22 StVZO
Prüfbericht Nr.55810418 (15. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ 19306
Hersteller O.Z. Spa
Seite 1 von 4
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW30
Typ 19306
Radgröße 8,5Jx19 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
500 19306 500 / Ø73,1-Ø60,1 5/108/60,1 45 745 2250 9/2018
500 19306 500 / Ø73,1-Ø63,4 5/108/63,4 45 745 2250 9/2018
500 19306 500 / Ø73,1-Ø65,1 5/108/65,1 45 745 2250 9/2018
500 19306 500 / Ø73,1-Ø67,1 5/108/67,1 45 745 2250 9/2018
501 19306 501 / Ø73,1-Ø57,1 5/112/57,1 20 760 2250 9/2018
502 19306 502 / Ø73,1-Ø57,1 5/112/57,1 28 760 2250 9/2018
503 19306 503 / Ø73,1-Ø57,1 5/112/57,1 38 760 2250 9/2018
§22 52320*14
504 19306 504 / Ø73,1-Ø57,1 5/112/57,1 43 745 2250 9/2018
505 19306 505 / Ø73,1-Ø57,1 5/112/57,1 50 760 2250 9/2018
501 19306 501 / Ø73,1-Ø66,45 5/112/66,45 20 760 2250 9/2018
502 19306 502 / Ø73,1-Ø66,45 5/112/66,45 28 760 2250 9/2018
502 19306 502 / Ø73,1-Ø66,45 5/112/66,45 28 760 2250 9/2018
503 19306 503 / Ø73,1-Ø66,45 5/112/66,45 38 760 2250 9/2018
503 19306 503 / Ø73,1-Ø66,45 5/112/66,45 38 760 2250 9/2018
503 19306 503 / Ø73,1-Ø66,45 5/112/66,45 38 760 2250 9/2018
504 19306 504 / Ø73,1-Ø66,45 5/112/66,45 43 745 2250 9/2018
504 19306 504 / Ø73,1-Ø66,45 5/112/66,45 43 745 2250 9/2018
504 19306 504 / Ø73,1-Ø66,45 5/112/66,45 43 745 2250 9/2018
505 19306 505 / Ø73,1-Ø66,45 5/112/66,45 50 760 2250 9/2018
505 19306 505 / Ø73,1-Ø66,45 5/112/66,45 50 760 2250 9/2018
505 19306 505 / Ø73,1-Ø66,45 5/112/66,45 50 760 2250 9/2018
501 19306 501 / Ø73,1-Ø66,6 5/112/66,6 20 760 2250 9/2018
502 19306 502 / Ø73,1-Ø66,6 5/112/66,6 28 760 2250 9/2018
502 19306 502 / Ø73,1-Ø66,6 5/112/66,6 28 760 2250 9/2018
503 19306 503 / Ø73,1-Ø66,6 5/112/66,6 38 760 2250 9/2018
504 19306 504 / Ø73,1-Ø66,6 5/112/66,6 43 745 2250 9/2018
505 19306 505 / Ø73,1-Ø66,6 5/112/66,6 50 760 2250 9/2018
506 19306 506 / Ø73,1-Ø56,1 5/114,3/56,1 45 745 2250 9/2018
506 19306 506 / Ø73,1-Ø60,1 5/114,3/60,1 45 745 2250 9/2018
004 19306 004 / ohne Ring 5/114,3/64,1 40 745 2250 1/2020
506 19306 506 / Ø73,1-Ø64,1 5/114,3/64,1 45 745 2250 9/2018
506 19306 506 / Ø73,1-Ø66,1 5/114,3/66,1 45 745 2250 9/2018
506 19306 506 / Ø73,1-Ø66,6 5/114,3/66,6 45 745 2250 9/2018
506 19306 506 / Ø73,1-Ø67,1 5/114,3/67,1 45 745 2250 9/2018
002 19306 002 / Ø72,6-Ø67,1 5/120/67,1 35 745 2250 9/2018
001 19306 001 / ohne Ring 5/120/72,56 29 745 2250 9/2018
001 19306 001 / ohne Ring 5/120/72,56 29 745 2250 9/2018
002 19306 002 / ohne Ring 5/120/72,56 35 745 2250 9/2018
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52320 nach §22 StVZO
Prüfbericht Nr.55810418 (15. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ 19306
Hersteller O.Z. Spa
Seite 2 von 4
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
002 19306 002 / ohne Ring 5/120/72,56 35 745 2250 9/2018
003 19306 003 / ohne Ring 5/120/72,56 47 745 2250 9/2018
Kennzeichnung
KBA-Nummer 52320
Herstellerzeichen MSW
Radtyp und Ausführung 19306...(s.o)
Radgröße 8,5Jx19 H2
Einpreßtiefe ET...(s.o)
Gießereikennzeichen CMA
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
§22 52320*14
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und
ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Abroll- Ver- Datum Ort
press- (kg) umfang fahr-
tiefe (mm) en
(mm)
500 5/108 45 745 2250 FE 10-11/2018 TRI Pogliano Milanese
501 5/112 20 760 2250 FE 10-11/2018 TRI Pogliano Milanese
502 5/112 28 760 2250 FE 11/2018 TRI Pogliano Milanese
503 5/112 38 760 2250 FE 11/2018 TRI Pogliano Milanese
504 5/112 43 745 2250 FE 11/2018 TRI Pogliano Milanese
505 5/112 50 745 2250 FE 11/2018 TRI Pogliano Milanese
505 5/112 50 760 2250 FE 04/2024 TRI Pogliano Milanese
506 5/114,3 45 745 2250 FE 11/2018 TRI Pogliano Milanese
001 5/120 29 745 2250 FE 11/2018 TRI Pogliano Milanese
002 5/120 35 745 2250 FE 11/2018 TRI Pogliano Milanese
003 5/120 47 745 2250 FE 11/2018 TRI Pogliano Milanese
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52320 nach §22 StVZO
Prüfbericht Nr.55810418 (15. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ 19306
Hersteller O.Z. Spa
Seite 3 von 4
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Datum Ort
press- (kg)
tiefe
(mm)
500 5/108 45 745 215/35R19 11/2018 TRI Pogliano Milanese
502 5/112 28 760 215/35R19 11/2018 TRI Pogliano Milanese
505 5/112 50 760 215/35R19 11/2018 TRI Pogliano Milanese
001 5/120 29 745 215/35R19 11/2018 TRI Pogliano Milanese
003 5/120 47 745 215/35R19 11/2018 TRI Pogliano Milanese
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Ver- Datum Ort
press- (kg) fahr-
tiefe en
(mm)
500 5/108 45 760 285/55R19 FE 11/2018 TZT Lambsheim
003 5/120 47 760 285/55R19 FE 11/2018 TZT Lambsheim
§22 52320*14
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps sind die
folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind
in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 500, 5X108 ET45 betrug 13,64 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in (siehe Tabelle Testdaten) durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an den in
den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen zu
verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52320 nach §22 StVZO
Prüfbericht Nr.55810418 (15. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ 19306
Hersteller O.Z. Spa
Seite 4 von 4
Hinweis
Bei Radausführungen ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU)
2019/2144 gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU)
2018/858) gilt:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung der in den Anlagen genannten Rad-
/Reifen-Kombinationen nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind (z.
B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Anlagen
Beschreibung 07.01.2019
mit Änderung vom 05.03.2024
Radzeichnung 588859 23.05.2018
mit Änderung vom 21.02.2024
Befestigungsmittelzeichnung 98_01_00-11-3 29.10.2013
mit Änderung vom 14.09.2018
Befestigungsmittelzeichnung 98_01_00-15-4 29.10.2013
mit Änderung vom 19.02.2018
Zentrierringzeichnung A633/0 26.02.2007
Zentrierringzeichnung A726/0 23.01.2012
§22 52320*14
Zentrierringzeichnung A731C3/1 26.02.2007
mit Änderung vom 15.03.2010
Nabenkappenzeichnung XC512BW 20.06.2012
Nabenkappenzeichnung XC571FR 26.09.2016
Nabenkappenzeichnung PC-F82 25.06.2007
Nabenkappenzeichnung XC566VW 10.05.2013
Nabenkappenzeichnung XC575TE 26.03.2020
Verwendungen Anlagen 1-40
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 30. April 2025
Pohl 00446576.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52320 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55810418 (15. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ 19306
Hersteller O.Z. Spa
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt:
Es entfällt:
§22 52320*14
