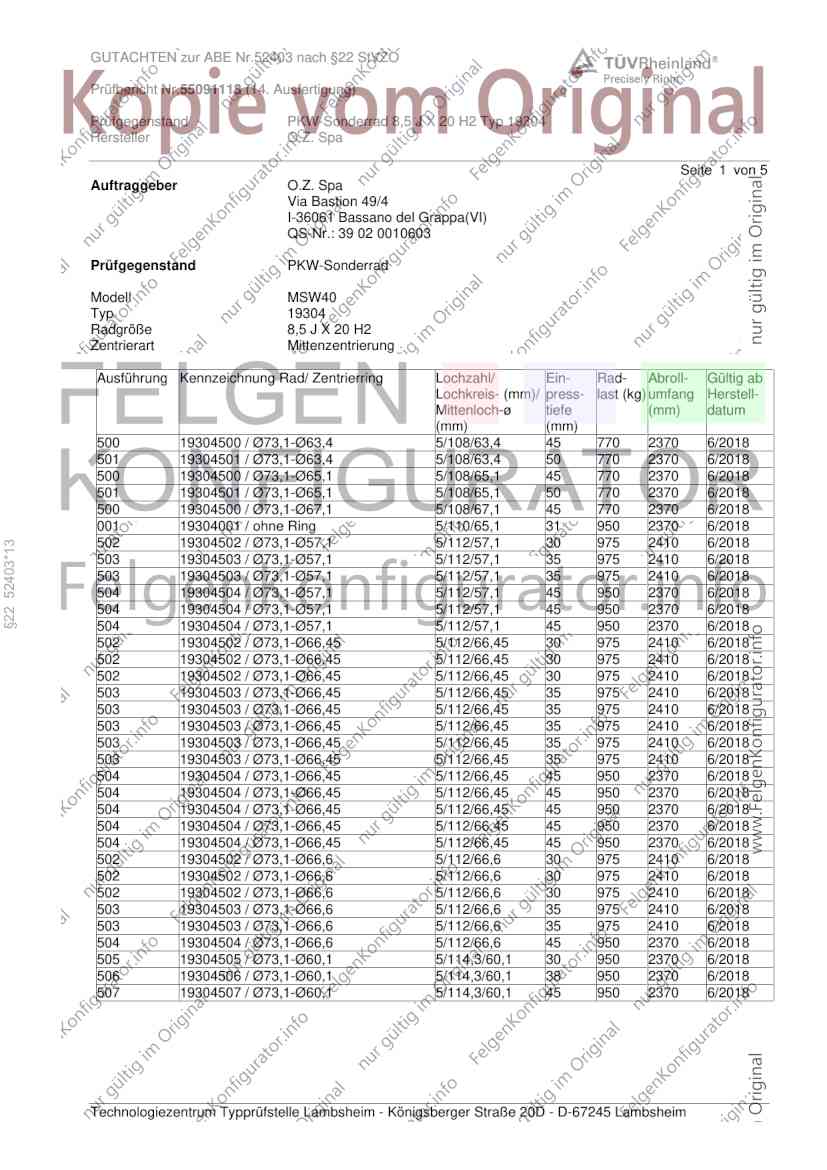

GUTACHTEN zur ABE Nr.52403 nach §22 StVZO
Prüfbericht Nr.55091118 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J X 20 H2 Typ 19304
Hersteller O.Z. Spa
Seite 1 von 5
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW40
Typ 19304
Radgröße 8,5 J X 20 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
500 19304500 / Ø73,1-Ø63,4 5/108/63,4 45 770 2370 6/2018
501 19304501 / Ø73,1-Ø63,4 5/108/63,4 50 770 2370 6/2018
500 19304500 / Ø73,1-Ø65,1 5/108/65,1 45 770 2370 6/2018
501 19304501 / Ø73,1-Ø65,1 5/108/65,1 50 770 2370 6/2018
500 19304500 / Ø73,1-Ø67,1 5/108/67,1 45 770 2370 6/2018
001 19304001 / ohne Ring 5/110/65,1 31 950 2370 6/2018
502 19304502 / Ø73,1-Ø57,1 5/112/57,1 30 975 2410 6/2018
§22 52403*13
503 19304503 / Ø73,1-Ø57,1 5/112/57,1 35 975 2410 6/2018
503 19304503 / Ø73,1-Ø57,1 5/112/57,1 35 975 2410 6/2018
504 19304504 / Ø73,1-Ø57,1 5/112/57,1 45 950 2370 6/2018
504 19304504 / Ø73,1-Ø57,1 5/112/57,1 45 950 2370 6/2018
504 19304504 / Ø73,1-Ø57,1 5/112/57,1 45 950 2370 6/2018
502 19304502 / Ø73,1-Ø66,45 5/112/66,45 30 975 2410 6/2018
502 19304502 / Ø73,1-Ø66,45 5/112/66,45 30 975 2410 6/2018
502 19304502 / Ø73,1-Ø66,45 5/112/66,45 30 975 2410 6/2018
503 19304503 / Ø73,1-Ø66,45 5/112/66,45 35 975 2410 6/2018
503 19304503 / Ø73,1-Ø66,45 5/112/66,45 35 975 2410 6/2018
503 19304503 / Ø73,1-Ø66,45 5/112/66,45 35 975 2410 6/2018
503 19304503 / Ø73,1-Ø66,45 5/112/66,45 35 975 2410 6/2018
503 19304503 / Ø73,1-Ø66,45 5/112/66,45 35 975 2410 6/2018
504 19304504 / Ø73,1-Ø66,45 5/112/66,45 45 950 2370 6/2018
504 19304504 / Ø73,1-Ø66,45 5/112/66,45 45 950 2370 6/2018
504 19304504 / Ø73,1-Ø66,45 5/112/66,45 45 950 2370 6/2018
504 19304504 / Ø73,1-Ø66,45 5/112/66,45 45 950 2370 6/2018
504 19304504 / Ø73,1-Ø66,45 5/112/66,45 45 950 2370 6/2018
502 19304502 / Ø73,1-Ø66,6 5/112/66,6 30 975 2410 6/2018
502 19304502 / Ø73,1-Ø66,6 5/112/66,6 30 975 2410 6/2018
502 19304502 / Ø73,1-Ø66,6 5/112/66,6 30 975 2410 6/2018
503 19304503 / Ø73,1-Ø66,6 5/112/66,6 35 975 2410 6/2018
503 19304503 / Ø73,1-Ø66,6 5/112/66,6 35 975 2410 6/2018
504 19304504 / Ø73,1-Ø66,6 5/112/66,6 45 950 2370 6/2018
505 19304505 / Ø73,1-Ø60,1 5/114,3/60,1 30 950 2370 6/2018
506 19304506 / Ø73,1-Ø60,1 5/114,3/60,1 38 950 2370 6/2018
507 19304507 / Ø73,1-Ø60,1 5/114,3/60,1 45 950 2370 6/2018
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52403 nach §22 StVZO
Prüfbericht Nr.55091118 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J X 20 H2 Typ 19304
Hersteller O.Z. Spa
Seite 2 von 5
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
505 19304505 / Ø73,1-Ø64,1 5/114,3/64,1 30 950 2370 6/2018
506 19304506 / Ø73,1-Ø64,1 5/114,3/64,1 38 950 2370 6/2018
507 19304507 / Ø73,1-Ø64,1 5/114,3/64,1 45 950 2370 6/2018
505 19304505 / Ø73,1-Ø66,1 5/114,3/66,1 30 950 2370 6/2018
506 19304506 / Ø73,1-Ø66,1 5/114,3/66,1 38 950 2370 6/2018
507 19304507 / Ø73,1-Ø66,1 5/114,3/66,1 45 950 2370 6/2018
505 19304505 / Ø73,1-Ø67,1 5/114,3/67,1 30 950 2370 6/2018
506 19304506 / Ø73,1-Ø67,1 5/114,3/67,1 38 950 2370 6/2018
507 19304507 / Ø73,1-Ø67,1 5/114,3/67,1 45 950 2370 6/2018
002 19304002 / Ø72,6-Ø67,1 5/120/67,1 34 950 2370 6/2018
003 19304003 / Ø72,6-Ø67,1 5/120/67,1 40 950 2370 6/2018
004 19304004 / Ø72,6-Ø67,1 5/120/67,1 45 950 2410 6/2018
002 19304002 / ohne Ring 5/120/72,6 34 950 2370 6/2018
002 19304002 / ohne Ring 5/120/72,6 34 950 2370 6/2018
002 19304002 / ohne Ring 5/120/72,6 34 950 2370 6/2018
003 19304003 / ohne Ring 5/120/72,6 40 950 2370 6/2018
004 19304004 / ohne Ring 5/120/72,6 45 950 2410 6/2018
004 19304004 / ohne Ring 5/120/72,6 45 950 2410 6/2018
§22 52403*13
Kennzeichnung
KBA-Nummer 52403
Herstellerzeichen MSW
Radtyp und Ausführung 19304... (s.o.)
Radgröße 8,5 J X 20 H2
Einpreßtiefe ET.. (s.o.)
Gießereikennzeichen Z
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und
ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52403 nach §22 StVZO
Prüfbericht Nr.55091118 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J X 20 H2 Typ 19304
Hersteller O.Z. Spa
Seite 3 von 5
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Abroll- Ver- Datum Ort
press- (kg) umfang fahr-
tiefe (mm) en
(mm)
500 5/108 45 770 2370 FE 10/2018 TRM Shah Alam
501 5/108 50 770 2370 FE 10/2018 TRM Shah Alam
001 5/110/65,1 31 950 2370 FE 10/2018 TRM Shah Alam
502 5/112 30 950 2370 FE 10/2018 TRM Shah Alam
502 5/112 30 975 2410 FE 11-12/2019 TRM Shah Alam
503 5/112 35 950 2370 FE 10/2018 TRM Shah Alam
503 5/112 35 975 2410 FE 11-12/2019 TRM Shah Alam
504 5/112 45 950 2370 FE 10/2018 TRM Shah Alam
505 5/114,3 30 950 2370 FE 10/2018 TRM Shah Alam
506 5/114,3 38 950 2370 FE 10/2018 TRM Shah Alam
004 5/120 45 950 2410 FE 10/2018 TRM Shah Alam
002 5/120/72,6 34 950 2370 FE 10/2018 TRM Shah Alam
003 5/120/72,6 40 950 2370 FE 10/2018 TRM Shah Alam
ZnO=Zinkoxydpaste
§22 52403*13
FE=Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Datum Ort
press- (kg)
tiefe
(mm)
501 5/108 50 770 225/30R20 10/2018 TRM Shah Alam
001 5/110/65,1 31 950 225/30R20 10/2018 TRM Shah Alam
504 5/112 45 950 225/30R20 10/2018 TRM Shah Alam
004 5/120/72,6 45 950 225/30R20 10/2018 TRM Shah Alam
503 5/112 35 975 235/60R20 12/2019 TRM Shah Alam
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Ver- Datum Ort
press- (kg) fahr-
tiefe en
(mm)
501 5/108 50 950 275/40R20 FE 10/2018 TZT Lambsheim
004 5/120/72,6 45 950 275/40R20 FE 10/2018 TZT Lambsheim
502 5/112 30 975 285/50R20 FE 12/2019 TZT Lambsheim
503 5/112 35 975 285/50R20 FE 12/2019 TZT Lambsheim
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52403 nach §22 StVZO
Prüfbericht Nr.55091118 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J X 20 H2 Typ 19304
Hersteller O.Z. Spa
Seite 4 von 5
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps sind die
folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind
in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 120/5-ET45-004 betrug 15,02 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in (siehe Tabelle Testdaten) durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an den in
den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen zu
verwenden.
§22 52403*13
Hinweis
Bei Radausführungen ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU)
2019/2144 gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU)
2018/858) gilt:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung der in den Anlagen genannten Rad-
/Reifen-Kombinationen nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind (z.
B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Anlagen
Beschreibung - 31.10.2018
mit Änderung vom 20.12.2019
Radzeichnung MS19G_8520H2_OZ_06 16.04.2018
mit Änderung vom 17.10.2019
Zentrierringzeichnung A731C3/1 26.02.2007
mit Änderung vom 15.03.2010
Zentrierringzeichnung A633/0 26.02.2007
Befestigungsmittelzeichnung 98_01_00-11-5 29.10.2013
mit Änderung vom 15.03.2019
Befestigungsmittelzeichnung 98_01_00-15-4 29.10.2013
mit Änderung vom 19.02.2018
Verwendungen Anlagen 1-52
Der Prüfbericht umfasst Blatt 1 bis 5.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52403 nach §22 StVZO
Prüfbericht Nr.55091118 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J X 20 H2 Typ 19304
Hersteller O.Z. Spa
Seite 5 von 5
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. Mai 2025
Pohl 00446937.DOCX
§22 52403*13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52403 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55091118 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J X 20 H2 Typ 19304
Hersteller O.Z. Spa
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt:
Es entfällt:
§22 52403*13
