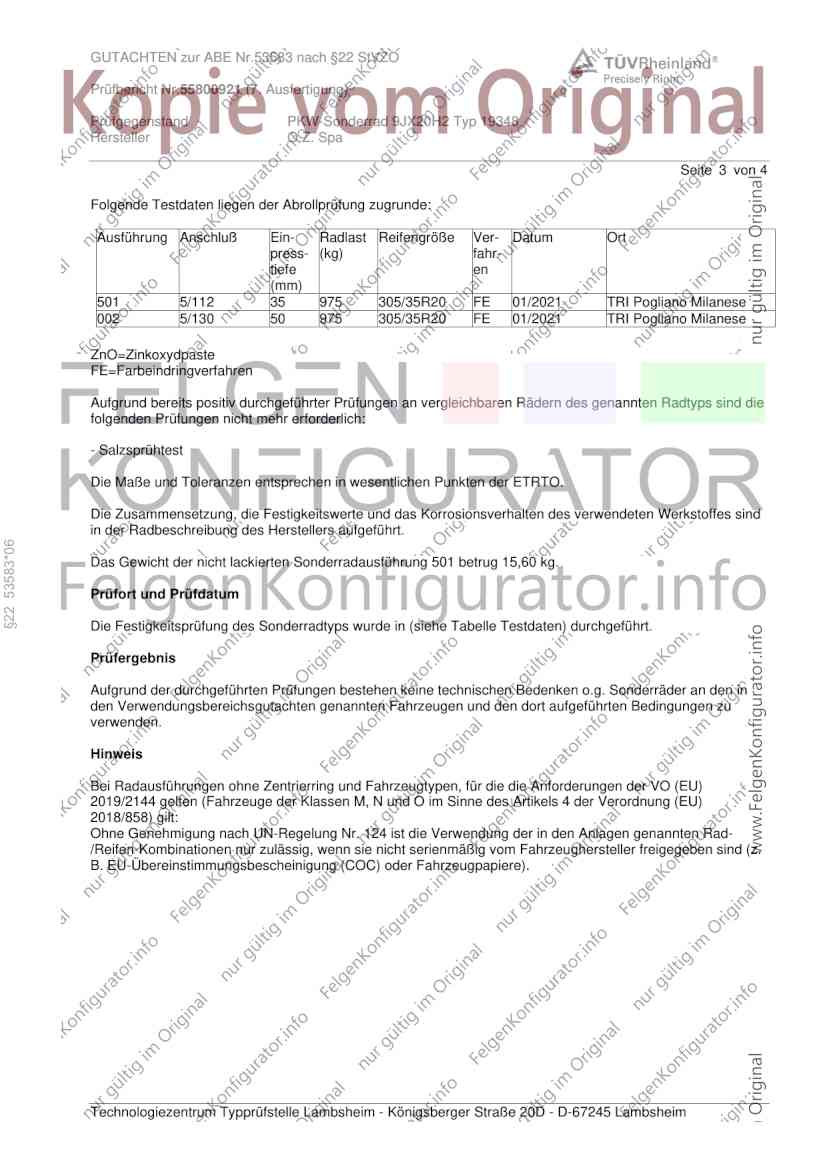

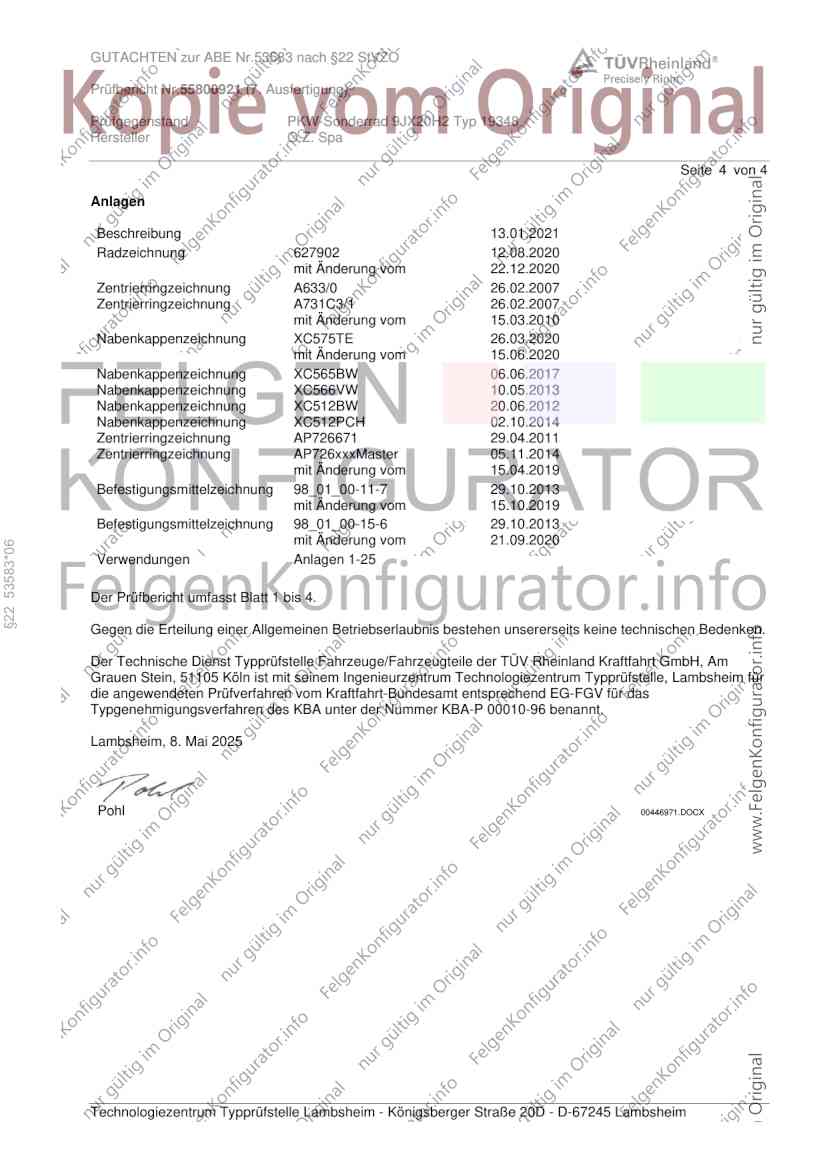

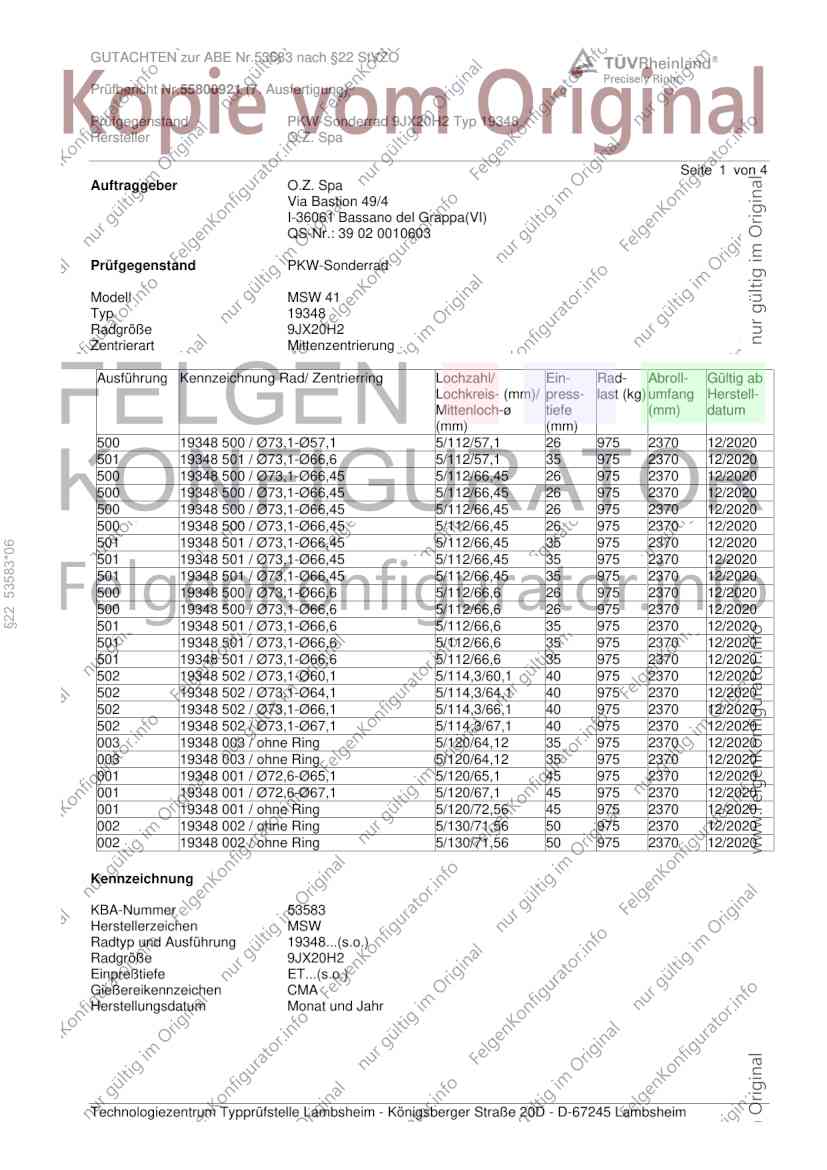

GUTACHTEN zur ABE Nr.53583 nach §22 StVZO
Prüfbericht Nr.55800921 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ 19348
Hersteller O.Z. Spa
Seite 1 von 4
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW 41
Typ 19348
Radgröße 9JX20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
500 19348 500 / Ø73,1-Ø57,1 5/112/57,1 26 975 2370 12/2020
501 19348 501 / Ø73,1-Ø66,6 5/112/57,1 35 975 2370 12/2020
500 19348 500 / Ø73,1-Ø66,45 5/112/66,45 26 975 2370 12/2020
500 19348 500 / Ø73,1-Ø66,45 5/112/66,45 26 975 2370 12/2020
500 19348 500 / Ø73,1-Ø66,45 5/112/66,45 26 975 2370 12/2020
500 19348 500 / Ø73,1-Ø66,45 5/112/66,45 26 975 2370 12/2020
501 19348 501 / Ø73,1-Ø66,45 5/112/66,45 35 975 2370 12/2020
§22 53583*06
501 19348 501 / Ø73,1-Ø66,45 5/112/66,45 35 975 2370 12/2020
501 19348 501 / Ø73,1-Ø66,45 5/112/66,45 35 975 2370 12/2020
500 19348 500 / Ø73,1-Ø66,6 5/112/66,6 26 975 2370 12/2020
500 19348 500 / Ø73,1-Ø66,6 5/112/66,6 26 975 2370 12/2020
501 19348 501 / Ø73,1-Ø66,6 5/112/66,6 35 975 2370 12/2020
501 19348 501 / Ø73,1-Ø66,6 5/112/66,6 35 975 2370 12/2020
501 19348 501 / Ø73,1-Ø66,6 5/112/66,6 35 975 2370 12/2020
502 19348 502 / Ø73,1-Ø60,1 5/114,3/60,1 40 975 2370 12/2020
502 19348 502 / Ø73,1-Ø64,1 5/114,3/64,1 40 975 2370 12/2020
502 19348 502 / Ø73,1-Ø66,1 5/114,3/66,1 40 975 2370 12/2020
502 19348 502 / Ø73,1-Ø67,1 5/114,3/67,1 40 975 2370 12/2020
003 19348 003 / ohne Ring 5/120/64,12 35 975 2370 12/2020
003 19348 003 / ohne Ring 5/120/64,12 35 975 2370 12/2020
001 19348 001 / Ø72,6-Ø65,1 5/120/65,1 45 975 2370 12/2020
001 19348 001 / Ø72,6-Ø67,1 5/120/67,1 45 975 2370 12/2020
001 19348 001 / ohne Ring 5/120/72,56 45 975 2370 12/2020
002 19348 002 / ohne Ring 5/130/71,56 50 975 2370 12/2020
002 19348 002 / ohne Ring 5/130/71,56 50 975 2370 12/2020
Kennzeichnung
KBA-Nummer 53583
Herstellerzeichen MSW
Radtyp und Ausführung 19348...(s.o.)
Radgröße 9JX20H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen CMA
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53583 nach §22 StVZO
Prüfbericht Nr.55800921 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ 19348
Hersteller O.Z. Spa
Seite 2 von 4
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und
ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Abroll- Ver- Datum Ort
press- (kg) umfang fahr-
tiefe (mm) en
§22 53583*06
(mm)
500 5/112 26 975 2370 FE 01-02/2021 TRI Pogliano Milanese
501 5/112 35 975 2370 FE 01/2021 TRI Pogliano Milanese
502 5/114,3 40 975 2370 FE 02/2021 TRI Pogliano Milanese
003 5/120 35 975 2370 FE 01/2021 TRI Pogliano Milanese
001 5/120 45 975 2370 FE 01-02/2021 TRI Pogliano Milanese
002 5/130 50 975 2370 FE 01/2021 TRI Pogliano Milanese
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Datum Ort
press- (kg)
tiefe
(mm)
501 5/112 35 975 225/35R20 01/2021 TRI Pogliano Milanese
002 5/130 50 975 225/35R20 01/2021 TRI Pogliano Milanese
502 5/114,3 40 975 225/35R20 02/2021 TRI Pogliano Milanese
001 5/120 45 975 225/35R20 02/2021 TRI Pogliano Milanese
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53583 nach §22 StVZO
Prüfbericht Nr.55800921 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ 19348
Hersteller O.Z. Spa
Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Ver- Datum Ort
press- (kg) fahr-
tiefe en
(mm)
501 5/112 35 975 305/35R20 FE 01/2021 TRI Pogliano Milanese
002 5/130 50 975 305/35R20 FE 01/2021 TRI Pogliano Milanese
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps sind die
folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind
in der Radbeschreibung des Herstellers aufgeführt.
§22 53583*06
Das Gewicht der nicht lackierten Sonderradausführung 501 betrug 15,60 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in (siehe Tabelle Testdaten) durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an den in
den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen zu
verwenden.
Hinweis
Bei Radausführungen ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU)
2019/2144 gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU)
2018/858) gilt:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung der in den Anlagen genannten Rad-
/Reifen-Kombinationen nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind (z.
B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53583 nach §22 StVZO
Prüfbericht Nr.55800921 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ 19348
Hersteller O.Z. Spa
Seite 4 von 4
Anlagen
Beschreibung 13.01.2021
Radzeichnung 627902 12.08.2020
mit Änderung vom 22.12.2020
Zentrierringzeichnung A633/0 26.02.2007
Zentrierringzeichnung A731C3/1 26.02.2007
mit Änderung vom 15.03.2010
Nabenkappenzeichnung XC575TE 26.03.2020
mit Änderung vom 15.06.2020
Nabenkappenzeichnung XC565BW 06.06.2017
Nabenkappenzeichnung XC566VW 10.05.2013
Nabenkappenzeichnung XC512BW 20.06.2012
Nabenkappenzeichnung XC512PCH 02.10.2014
Zentrierringzeichnung AP726671 29.04.2011
Zentrierringzeichnung AP726xxxMaster 05.11.2014
mit Änderung vom 15.04.2019
Befestigungsmittelzeichnung 98_01_00-11-7 29.10.2013
mit Änderung vom 15.10.2019
Befestigungsmittelzeichnung 98_01_00-15-6 29.10.2013
mit Änderung vom 21.09.2020
§22 53583*06
Verwendungen Anlagen 1-25
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. Mai 2025
Pohl 00446971.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53583 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55800921 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20H2 Typ 19348
Hersteller O.Z. Spa
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt:
Es entfällt:
§22 53583*06
