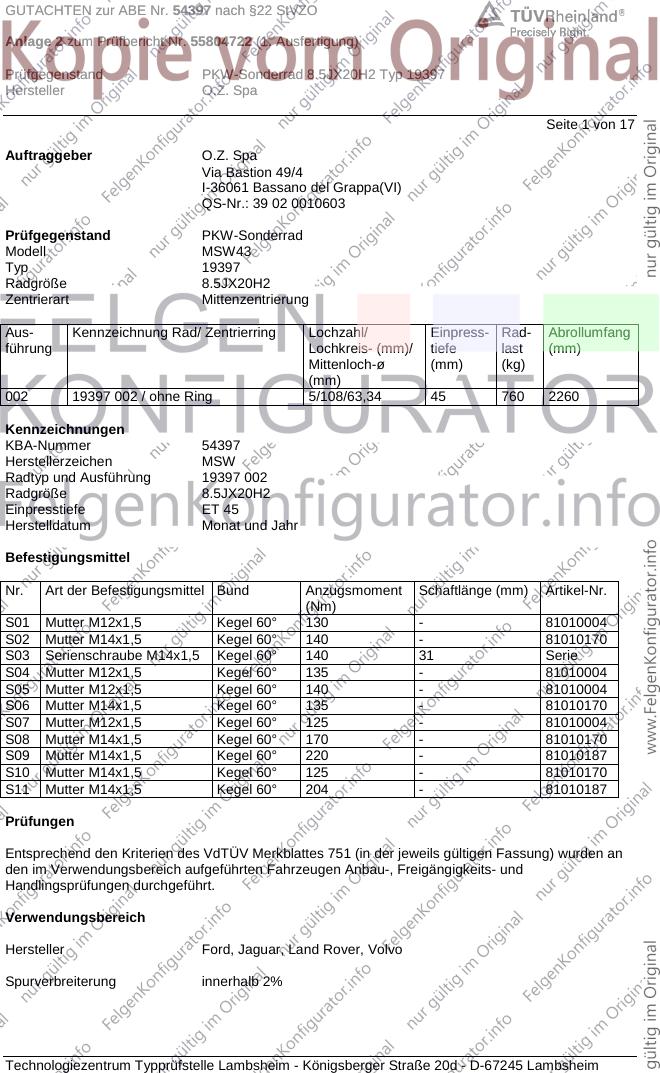

GUTACHTEN zur ABE Nr. 54397 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55804722 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ 19397
Hersteller O.Z. Spa
Seite 1 von 17
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW43
Typ 19397
Radgröße 8.5JX20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
002 19397 002 / ohne Ring 5/108/63,34 45 760 2260
Kennzeichnungen
KBA-Nummer 54397
Herstellerzeichen MSW
Radtyp und Ausführung 19397 002
Radgröße 8.5JX20H2
Einpresstiefe ET 45
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge (mm) Artikel-Nr.
(Nm)
S01 Mutter M12x1,5 Kegel 60° 130 - 81010004
S02 Mutter M14x1,5 Kegel 60° 140 - 81010170
S03 Serienschraube M14x1,5 Kegel 60° 140 31 Serie
S04 Mutter M12x1,5 Kegel 60° 135 - 81010004
S05 Mutter M12x1,5 Kegel 60° 140 - 81010004
S06 Mutter M14x1,5 Kegel 60° 135 - 81010170
S07 Mutter M12x1,5 Kegel 60° 125 - 81010004
S08 Mutter M14x1,5 Kegel 60° 170 - 81010170
S09 Mutter M14x1,5 Kegel 60° 220 - 81010187
S10 Mutter M14x1,5 Kegel 60° 125 - 81010170
S11 Mutter M14x1,5 Kegel 60° 204 - 81010187
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Land Rover, Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54397 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55804722 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ 19397
Hersteller O.Z. Spa
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max 63-134 225/30R20 R70 T85 A12 A16 A21
(Compact) 63-134 235/30R20 A01 K1a K2b T88 A58 B02 KoS
DXA S04
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Edge 132-155 245/45R20 A12 A16 A21
SBF 132-155 255/45R20 A56 S09
e1*2007/46* 132-155 265/45R20
1524*00-02
Ford Edge 110-175 245/45R20 A12 A16 A21
SBF 110-175 255/45R20 A57 S09
e1*2007/46* 110-175 265/45R20
1524*03-..
ab MJ 2019
Ford Focus (III) 63-134 225/30R20 R70 T85 A12 A16 A21
DYB 63-134 235/30R20 A01 K1a K8d T88 A58 Car Flh
e13*2007/46*1138*.. Lim S01
- incl. Facelift 2014
Ford Focus (IV) 63-134 225/35R20 K2b A01 A12 A16
DEH 63-134 235/30R20 K1a K2b A21 A58 F23
e13*2007/46*1911*.. 63-134 245/30R20 K1a K1b K2b K5b Flh KOV NoP
63-134 255/30R20 K1c K2b K5d K8h V20 S04
Ford Focus (IV) 110-134 225/35R20 K2b A01 A12 A16
DEH 110-134 235/30R20 K1a K2b A21 A58 F24
e13*2007/46*1911*.. 110-134 245/30R20 K1a K1b K2b K5b Flh KOV NoP
110-134 255/30R20 K1c K2b K5d K8h V20 S04
Ford Focus Active (IV) 63-134 225/35R20 T90 A12 A16 A21
DEH 63-134 235/35R20 T88 T92 A58 F24 Flh
e13*2007/46* 63-134 245/30R20 A01 K5w K6w T90 KMV NoP
1911*03-.. 63-134 245/35R20 A01 K5w K6w V20
63-134 255/30R20 A01 K5w K6w T88 T92 S04
Ford Focus RS (II) 224, 257 235/30R20 K3s T88 A01 A12 A16
DA3, DA3-RS A21 A58 B02
e13*2001/116*0144*. Flh S01
e13*2001/116*1010*.
Ford Focus RS (III) 257 235/30R20 T88 A12 A16 A21
DYB, DYB-RS A56 Flh S01
e13*2007/46*1138*..;
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 235/30R20 K1a K8d T88 A01 A12 A16
DYB A21 A58 Car
e13*2007/46*1138*.. Flh S01
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 235/30R20 K1a K2b K4i K5b K8d K9v T88 A01 A12 A16
DEH 140, 206 245/30R20 G01 K1a K1b K2b K4i K5d K8i K9v A21 A58 Car
e13*2007/46* T90 Flh S04
1911*05-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54397 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55804722 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ 19397
Hersteller O.Z. Spa
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus Turnier 63-134 225/35R20 K2b A01 A12 A16
(IV) 63-134 235/30R20 K1a K2b A21 A58 Car
DEH 63-134 245/30R20 K1a K1b K2b K5b F24 KOV
e13*2007/46*1911*.. 63-134 255/30R20 K1c K2b K5d K8b NoP
V20 S04
Ford Focus Turnier 63-134 225/35R20 T90 A12 A16 A21
Active (IV) 63-134 235/35R20 T88 T92 A58 Car F24
DEH 63-134 245/30R20 A01 K5w K6w T90 KMV NoP
e13*2007/46* 63-134 245/35R20 A01 K5w K6w V20
1911*03-.. 63-134 255/30R20 A01 K5w K6w T88 T92 S04
Ford Galaxy (II) 74-149 245/35R20 G01 K2b LK6 T95 A01 A12 A16
WA6 A21 A58 B02
e13*2001/116* S08
0185*00-23
Ford Galaxy (III) 88-177 235/40R20 T96 A12 A16 A21
WA6, WAH6 88-177 245/35R20 T95 A57 MHy
e13*2001/116* 88-177 245/40R20 T95 T99 NoE
0185*24-..; 88-177 255/35R20 A01 K1a K3h K5d T93 T97 S09
e13*2007/46*2374*..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 245/35R20 A12 A16 A21
DM2 100-147 245/40R20 A57 B02 S01
e13*2001/116* 100-147 255/35R20 A01 K1a
0109*19-31
Ford Kuga (II) 85-178 235/35R20 T92 A12 A16 A21
DM2 85-178 245/35R20 T91 T95 A57 S04
e13*2001/116* 85-178 245/40R20 A01 G01
0109*31-.. 85-178 255/35R20 A01 K1a K1b K2b
- ab Modell 2013
- incl. Facelift 2016
Ford Kuga (III) 88-140 235/45R20 A12 A16 A21
DFK 88-140 245/45R20 A57 NoP S04
e13*2007/46*2188*.. 88-140 255/40R20 A01 K6y
88-140 255/45R20 A01 K6y
Ford Kuga (III) Plug-in 112 235/45R20 A12 A16 A21
Hybrid 112 245/45R20 A58 S04
DFK 112 255/40R20 A01 K6y
e13*2007/46*2188*.. 112 255/45R20 A01 K6y
Ford Mondeo (IV) 74-176 235/35R20 G81 K2b R69 T92 A01 A12 A16
BA7 74-176 245/30R20 G81 K2b R69 T90 A21 A58 B02
e13*2001/116* 74-176 255/30R20 G81 K1a K1b K2b R69 T88 T92 Flh Lim S05
0249*00-25 81,92,107 235/30R20 G40 K2b T88
- incl. Facelift 2010
Ford Mondeo (V) 85-177 225/35R20 T90 A12 A16 A21
BA7 85-177 235/30R20 T88 A57 Flh Lim
e13*2001/116* 85-177 235/35R20 T88 T92 V00 V20 S04
0249*26-.. 85-177 245/30R20 A01 K2b K6g T90
- ab MJ 2015 (MK5) 85-177 255/30R20 A01 K1a K1b K2b K4i K6g K6j T88
T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54397 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55804722 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ 19397
Hersteller O.Z. Spa
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Hybrid 103 225/35R20 T90 A12 A16 A21
(V) 103 235/35R20 T92 A58 Car Lim
BA7-HEV, BA7H 103 245/30R20 A01 K2b K6g T90 V20 S04
e13*2007/46*1485*.. 103 255/30R20 A01 K1a K1b K2b K4i K6g K6j T92
Ford Mondeo Turnier 74-176 235/35R20 G81 K2b R69 T92 A01 A12 A16
(IV) 74-176 245/30R20 G81 K2b R69 T90 A21 A58 B02
BA7 74-176 255/30R20 G81 K1a K1b K2b R69 T88 T92 Car S05
e13*2001/116* 81,92 235/30R20 G40 K2b T88
0249*00-25
- incl. Facelift 2010
Ford Mondeo Turnier 85-177 225/35R20 T90 A12 A16 A21
(V) 85-177 235/35R20 T92 A57 Car V00
BA7 85-177 245/30R20 A01 K2b K6g T90 V20 S04
e13*2001/116* 85-177 255/30R20 A01 K1a K1b K2b K4i K6g K6j T92
0249*26-..
- ab MJ 2015 (MK5)
Ford Mustang Mach-E 100,124 235/45R20 T00 A12 A16 A21
LSK 100,124 245/45R20 A57 S11
e13*2007/46*2387*..
- Elektro
Ford Puma 70-114 225/35R20 K1b A01 A12 A16
J2K 70-114 235/35R20 K1b A21 A58 NoE
e9*2007/46*3165*.. 70-114 245/30R20 K1a K1b K2b NoP V20 S04
70-114 245/35R20 K1a K1b K2b K3s K6y
70-114 255/30R20 K2b K6y R03
Ford Puma ST 147 225/35R20 K1b A01 A12 A16
J2K 147 235/35R20 K1b A21 A58 NoE
e9*2007/46*3165*.. 147 245/30R20 K1a K1b K2b NoP V20 S04
147 245/35R20 K1a K1b K2b K3s K6y
147 255/30R20 K2b K6y R03
Ford S-Max (I) 107 255/30R20 K1a K2b K46 T92 A01 A12 A16
WA6 74-176 245/35R20 G01 K2b LK6 T95 A21 A58 B02
e13*2001/116* S08
0185*00-23
Ford S-Max (II) 88-177 235/40R20 T96 A12 A16 A21
WA6, WAH6 88-177 245/35R20 T91 T95 A57 MHy
e13*2001/116* 88-177 245/40R20 T95 T99 NoE
0185*24-..; 88-177 255/35R20 A01 K1a K2b K3h K5d T93 T97 S09
e13*2007/46*2374*..
- ab MJ 2016
Jaguar F-Pace 120-132 235/55R20 A32 A16 A21 A57
DC 120-132 245/50R20 A91 S10
e11*2007/46*3324*..; 120-280 255/50R20 A98
e5*2007/46*1047*:: 120-280 265/45R20 A91
120-280 275/45R20 A12
Jaguar XE 120-184 225/35R20 R02 T90 A12 A16 A21
JA 120-184 235/35R20 A01 K1a T92 A58 Lim P35
e11*2007/46*2150*.., 120-184 255/30R20 A01 K1c T92 V20 S07
e5*2007/46*1049*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54397 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55804722 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ 19397
Hersteller O.Z. Spa
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar XF 120-283 245/35R20 A12 A16 A21
CC9 120-283 255/30R20 T92 Lim S07
e11*2001/116*0323*. 120-283 255/35R20
Jaguar XF 120-280 245/35R20 A91 T95 A16 A21 A58
JB 120-280 255/35R20 A12 Lim S07
e11*2007/46*2981*..,
e5*2007/46*1048*..
Jaguar XJ 152-291 245/35R20 R37 T95 A12 A16 A21
N*3 152-291 255/35R20 R35 T97 B02 NBF S07
e11*2001/116*0217*..
Land Rover Discovery 110-213 235/45R20 A98 A16 A21 A57
Sport 110-213 245/45R20 A12 S06
LC 110-213 255/45R20 A12
e11*2007/46*1659*..;
e5*2007/46*1058*00-
02
- bis Modelljahr 2019
Land Rover 110-171 245/45R20 K1a A01 A12 A16
Freelander 2 110-171 255/45R20 K1a A21 S02
LF 110-171 265/45R20 K1a K2b
e11*2001/116*0300*.
Land Rover Range- 110-213 235/45R20 A12 A16 A21
Rover Evoque 110-213 245/45R20 A57 Cbo Cpe
LV, LV-A Y85 S02
e11*2007/46*0223*..;
e3*2007/46*0221*..
Land Rover Range- 132-184 235/55R20 A12 R37 148 A16 A21 A56
Rover Velar 132-184 245/50R20 A10 R37 150 NoP S02
LY 132-294 255/50R20 A10 148
e11*2007/46*3954*..; 132-294 265/45R20 A10 151
e5*2007/46*1057*.. 132-294 275/45R20 A12 149
Volvo C40 160 (300) 235/45R20 R02 A12 A16 A21
X 160 (300) 255/40R20 R03 A56 V20 Vn2
e9*2007/46*3146*.. S03
- Elektro
Volvo Polestar 2 80,160 245/40R20 T99 A12 A16 A21
V 80,160 255/35R20 A01 K1a K1b K2b T97 A57 B66 Lim
e9*2007/46*6834*..; 80,160 255/40R20 A01 G01 K1a K1b K2b V10 S03
e9*2018/858*11085*..
- Elektro
Volvo S60, V60 84-180 245/30R20 A58 K1c K2b K4i K6f T90 A01 A12 A16
F, F-N2D 84-242 235/35R20 A57 G81 K1a K1b K2b K3i K4i K5b A21 Car Lim
e9*2007/46*0023*..; K6f T92 Npf S03
e13*2007/46*1157*.. 84-242 255/30R20 A57 G81 K1c K2b K3i K4i K5b K6f
T88 T92
Volvo S60, V60 258, 270 235/35R20 K2b K3i K4i K5f K6r T92 A01 A12 A16
Polestar 258, 270 245/30R20 K1a K1b K2b K3i K4i K5f K6r T95 T97 A21 A56 Car
F, F-N2D 258, 270 245/35R20 K1a K1b K2b K3i K4i K5f K6r T95 Lim Npf S03
e9*2007/46*0023*..; 258, 270 255/30R20 K1c K2b K3i K4i K5f K6r K7b
e13*2007/46*1157*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54397 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55804722 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ 19397
Hersteller O.Z. Spa
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60CC, V60CC 110-187 235/35R20 T92 A12 A16 A21
F 110-187 235/40R20 A01 K3s A57 Car KMV
e9*2007/46*0023*.. 110-187 245/35R20 Lim S03
- Cross Country 110-187 255/35R20 A01 K1a K1b K3s K5w
Volvo S80 80-224 235/35R20 A01 G81 T92 A12 A16 A21
A, A-2D 80-224 235/35R20 R92 T92 S03
e9*2001/116*0057*.., 80-224 255/30R20 A01 K1a K1b K2b K46 T92
e1*2001/116*0504*..
Volvo S90, V90 110-240 245/35R20 A01 LV9 T91 T95 A12 A16 A21
P 110-240 245/35R20 RV9 T91 T95 A57 Car KOV
e4*2007/46*1067*.. 110-240 255/30R20 A01 LV9 T92 Lim NBF NoP
110-240 255/30R20 RV9 T92 S03
110-240 255/35R20 A01 LV9
110-240 255/35R20 RV9
Volvo S90, V90 -T6/T8 186-235 245/35R20 A01 LV9 T95 A12 A16 A21
P 186-235 245/35R20 RV9 T95 A56 B65 Car
e4*2007/46*1067*.. 186-235 245/40R20 A01 G74 LV9 T95 T99 KOV Lim S03
- Twin Engine Hybrid 186-235 245/40R20 R09 RV9 T95 T99
186-235 255/35R20 A01 LV9 T97
186-235 255/35R20 RV9 T97
Volvo V40 110, 132 225/30R20 NoD R70 T85 A12 A16 A21
M, M-N2E 84 225/30R20 R70 T85 A58 Flh X4V
e4*2001/116* 84 - 187 235/30R20 A01 G01 K1a K1b K6g T88 S01
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/35R20 T90 A12 A16 A21
M, M-N2E 84-187 235/30R20 A01 K1a K1b T88 A57 Flh S01
e4*2001/116* 84-187 245/30R20 A01 K1c T90
0076*29-..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 CC 110-186 225/40R20 K1a K1b T94 A01 A12 A16
Z 110-186 235/40R20 K1a K1b A21 A56 Car
e4*2007/46*1315*.. 110-186 245/35R20 K1c K2a K2b T95 KMV NBF
- Cross Country 110-186 245/40R20 K1c K2a K2b NoP
110-186 255/35R20 K1c K2a K2b K3i K5c K5x S03
Volvo V70 80-180 235/35R20 A01 G81 T92 A12 A16 A21
B, /-2D, /-N2D, /-N2E 80-180 235/35R20 R92 T92 Car X7V S03
e9*2001/116*0065*..; 80-180 255/30R20 A01 K1a K1b K46 T92
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/45R20 A12 A16 A21 A56
P 120-240 245/40R20 A98 KMV NBF
e4*2007/46*1067*01-.. 120-240 245/45R20 A12 NoP
- Cross Country 120-240 255/40R20 A01 A12 K1a K2b S03
Volvo XC40 95-184 235/45R20 A12 A16 A21
X 95-184 245/40R20 A57 MpH
e9*2007/46*3146*.. 95-184 245/45R20 NoE
95-184 255/40R20 A01 K2b S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54397 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55804722 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ 19397
Hersteller O.Z. Spa

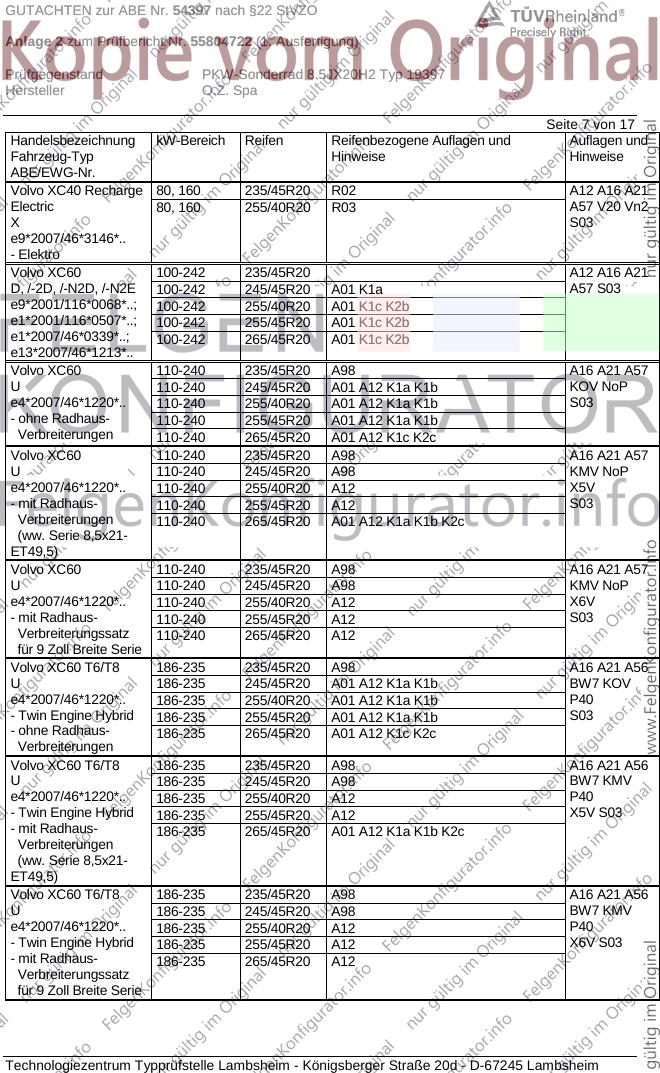

Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC40 Recharge 80, 160 235/45R20 R02 A12 A16 A21
Electric 80, 160 255/40R20 R03 A57 V20 Vn2
X S03
e9*2007/46*3146*..
- Elektro
Volvo XC60 100-242 235/45R20 A12 A16 A21
D, /-2D, /-N2D, /-N2E 100-242 245/45R20 A01 K1a A57 S03
e9*2001/116*0068*..; 100-242 255/40R20 A01 K1c K2b
e1*2001/116*0507*..; 100-242 255/45R20 A01 K1c K2b
e1*2007/46*0339*..; 100-242 265/45R20 A01 K1c K2b
e13*2007/46*1213*..
Volvo XC60 110-240 235/45R20 A98 A16 A21 A57
U 110-240 245/45R20 A01 A12 K1a K1b KOV NoP
e4*2007/46*1220*.. 110-240 255/40R20 A01 A12 K1a K1b S03
- ohne Radhaus- 110-240 255/45R20 A01 A12 K1a K1b
Verbreiterungen 110-240 265/45R20 A01 A12 K1c K2c
Volvo XC60 110-240 235/45R20 A98 A16 A21 A57
U 110-240 245/45R20 A98 KMV NoP
e4*2007/46*1220*.. 110-240 255/40R20 A12 X5V
- mit Radhaus- 110-240 255/45R20 A12 S03
Verbreiterungen 110-240 265/45R20 A01 A12 K1a K1b K2c
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 110-240 235/45R20 A98 A16 A21 A57
U 110-240 245/45R20 A98 KMV NoP
e4*2007/46*1220*.. 110-240 255/40R20 A12 X6V
- mit Radhaus- 110-240 255/45R20 A12 S03
Verbreiterungssatz 110-240 265/45R20 A12
für 9 Zoll Breite Serie
Volvo XC60 T6/T8 186-235 235/45R20 A98 A16 A21 A56
U 186-235 245/45R20 A01 A12 K1a K1b BW7 KOV
e4*2007/46*1220*.. 186-235 255/40R20 A01 A12 K1a K1b P40
- Twin Engine Hybrid 186-235 255/45R20 A01 A12 K1a K1b S03
- ohne Radhaus- 186-235 265/45R20 A01 A12 K1c K2c
Verbreiterungen
Volvo XC60 T6/T8 186-235 235/45R20 A98 A16 A21 A56
U 186-235 245/45R20 A98 BW7 KMV
e4*2007/46*1220*.. 186-235 255/40R20 A12 P40
- Twin Engine Hybrid 186-235 255/45R20 A12 X5V S03
- mit Radhaus- 186-235 265/45R20 A01 A12 K1a K1b K2c
Verbreiterungen
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 T6/T8 186-235 235/45R20 A98 A16 A21 A56
U 186-235 245/45R20 A98 BW7 KMV
e4*2007/46*1220*.. 186-235 255/40R20 A12 P40
- Twin Engine Hybrid 186-235 255/45R20 A12 X6V S03
- mit Radhaus- 186-235 265/45R20 A12
Verbreiterungssatz
für 9 Zoll Breite Serie
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54397 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55804722 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ 19397
Hersteller O.Z. Spa

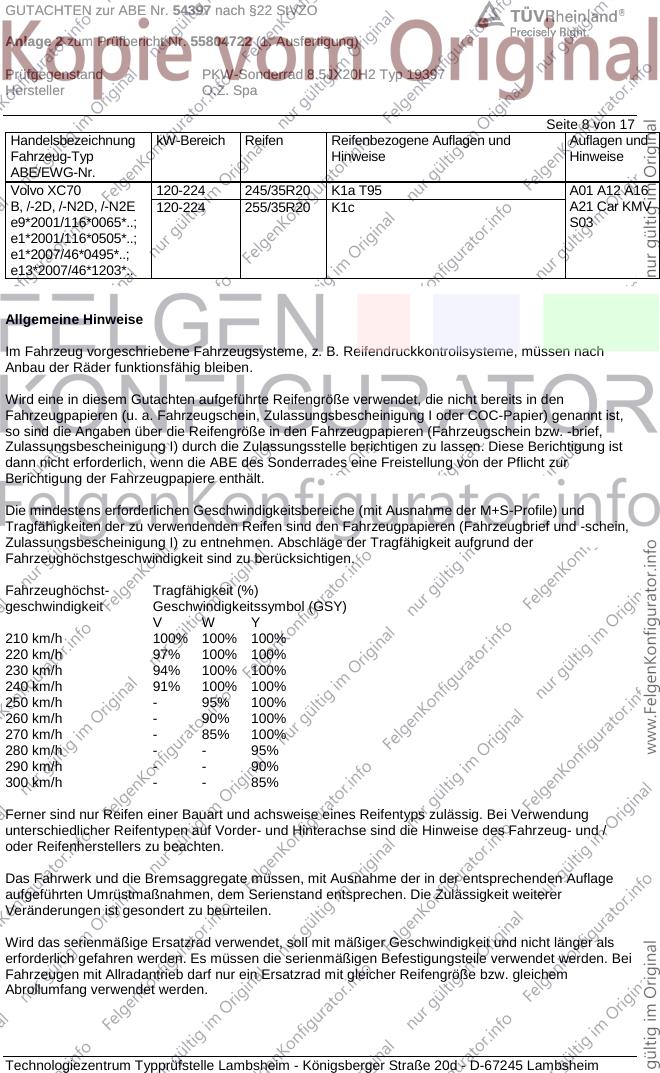

Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC70 120-224 245/35R20 K1a T95 A01 A12 A16
B, /-2D, /-N2D, /-N2E 120-224 255/35R20 K1c A21 Car KMV
e9*2001/116*0065*..; S03
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54397 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55804722 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ 19397
Hersteller O.Z. Spa

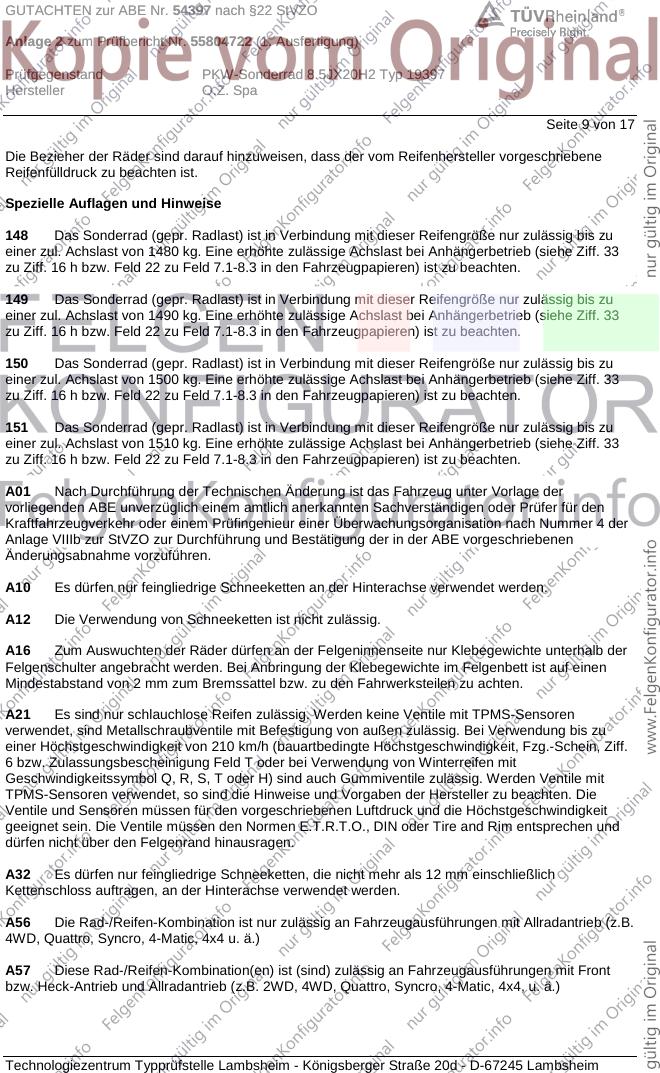

Seite 9 von 17
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
148 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1480 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
149 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1490 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
151 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1510 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54397 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55804722 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ 19397
Hersteller O.Z. Spa

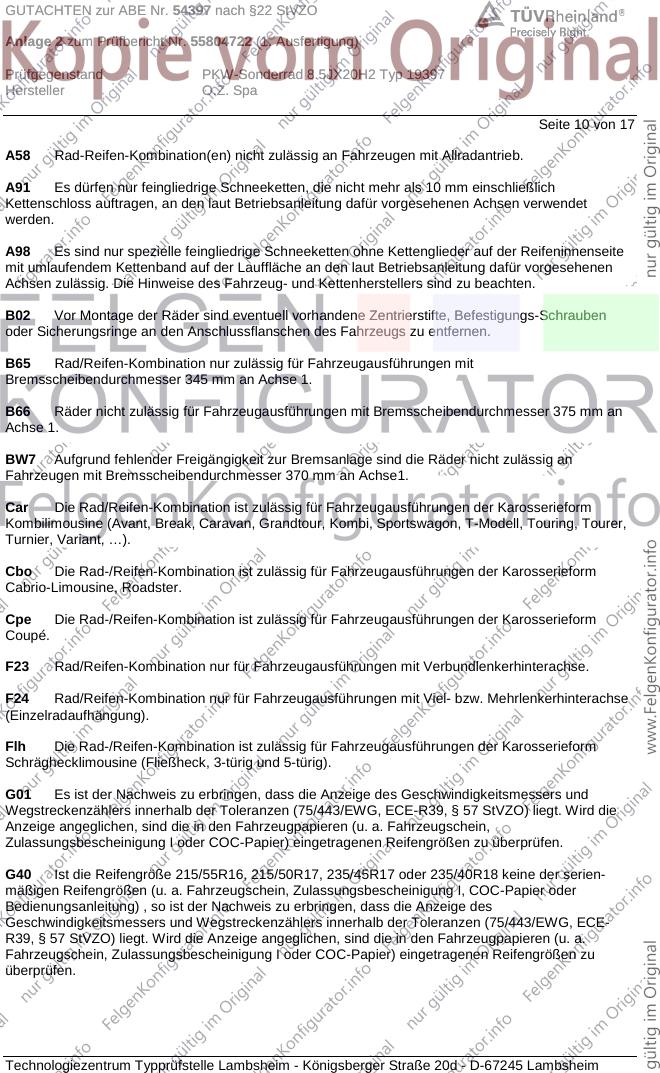

Seite 10 von 17
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B65 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit
Bremsscheibendurchmesser 345 mm an Achse 1.
B66 Räder nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 375 mm an
Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54397 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55804722 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ 19397
Hersteller O.Z. Spa
Seite 11 von 17

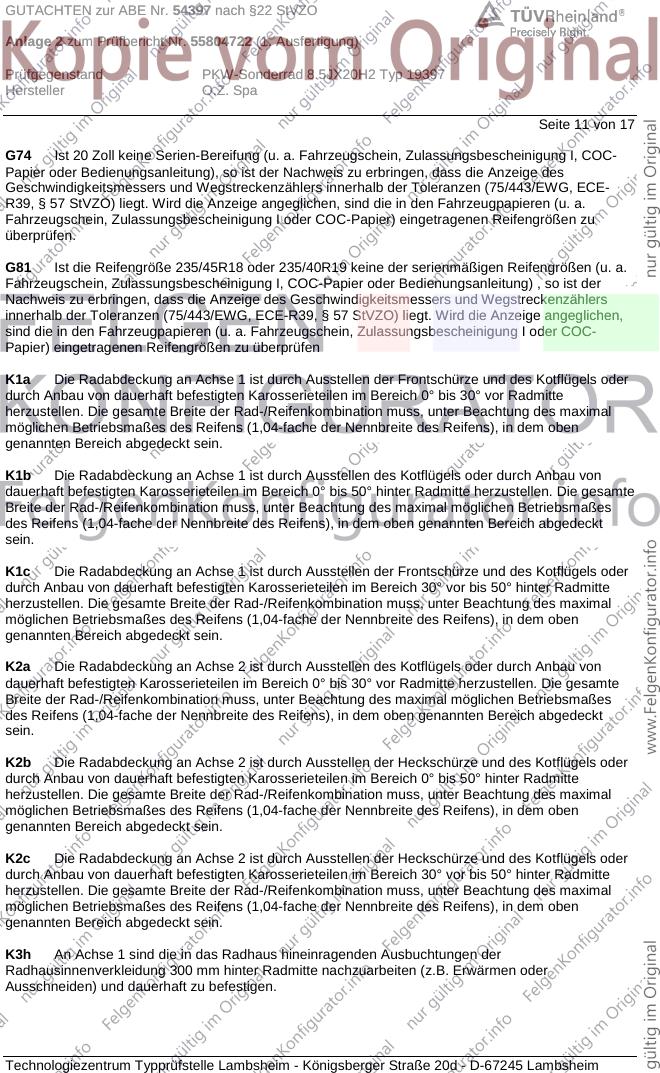

G74 Ist 20 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung 300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54397 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55804722 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ 19397
Hersteller O.Z. Spa
Seite 12 von 17

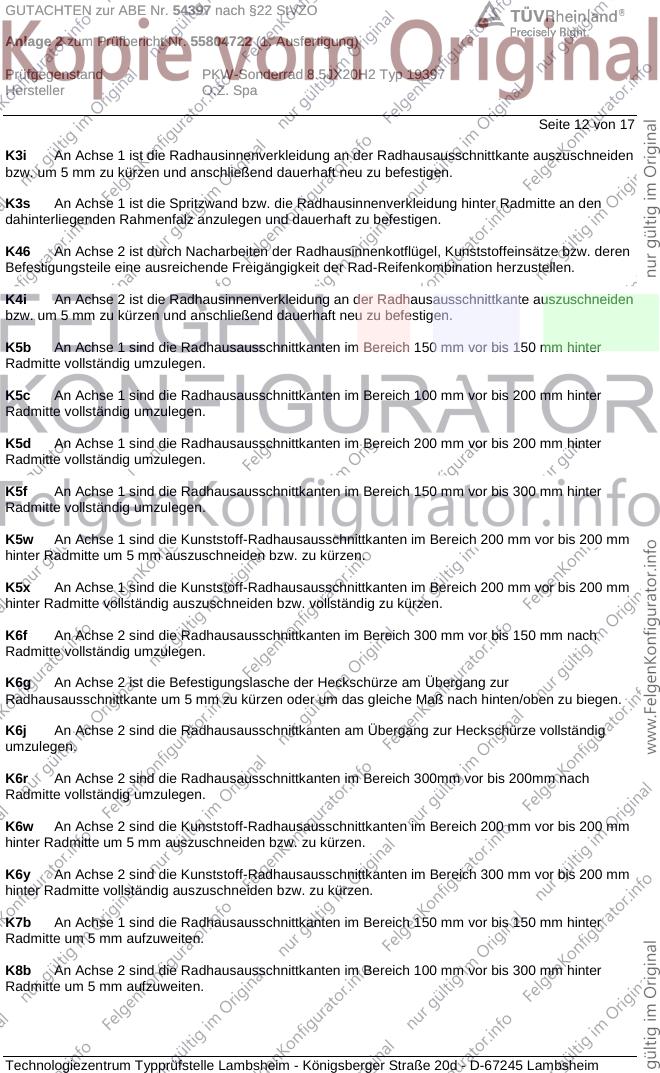

K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54397 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55804722 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ 19397
Hersteller O.Z. Spa
Seite 13 von 17

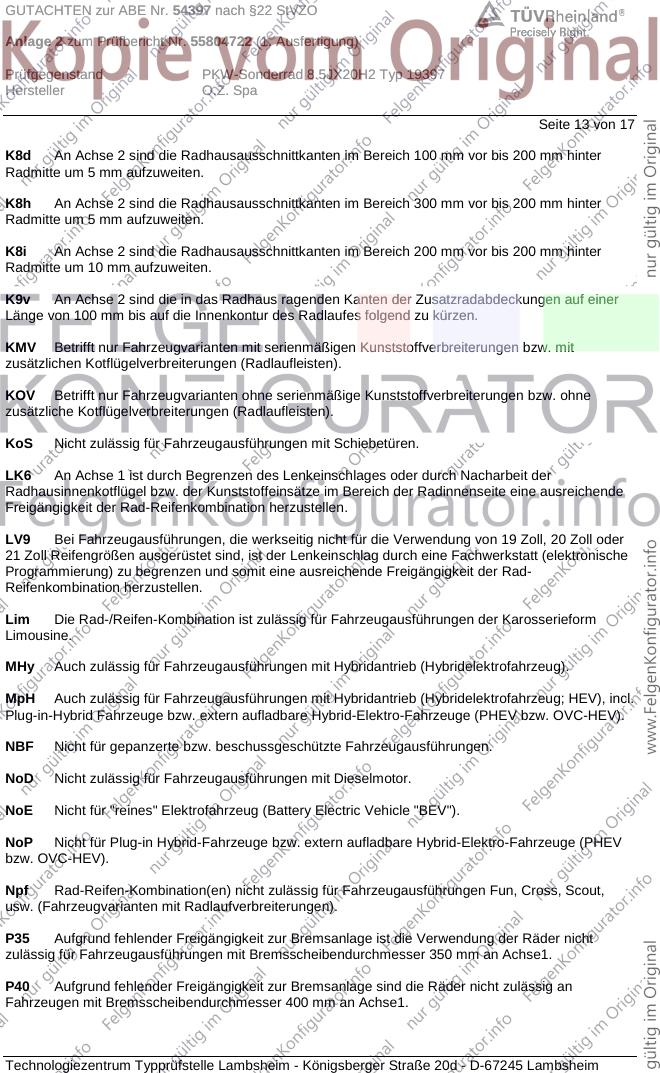

K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 400 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54397 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55804722 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ 19397
Hersteller O.Z. Spa
Seite 14 von 17

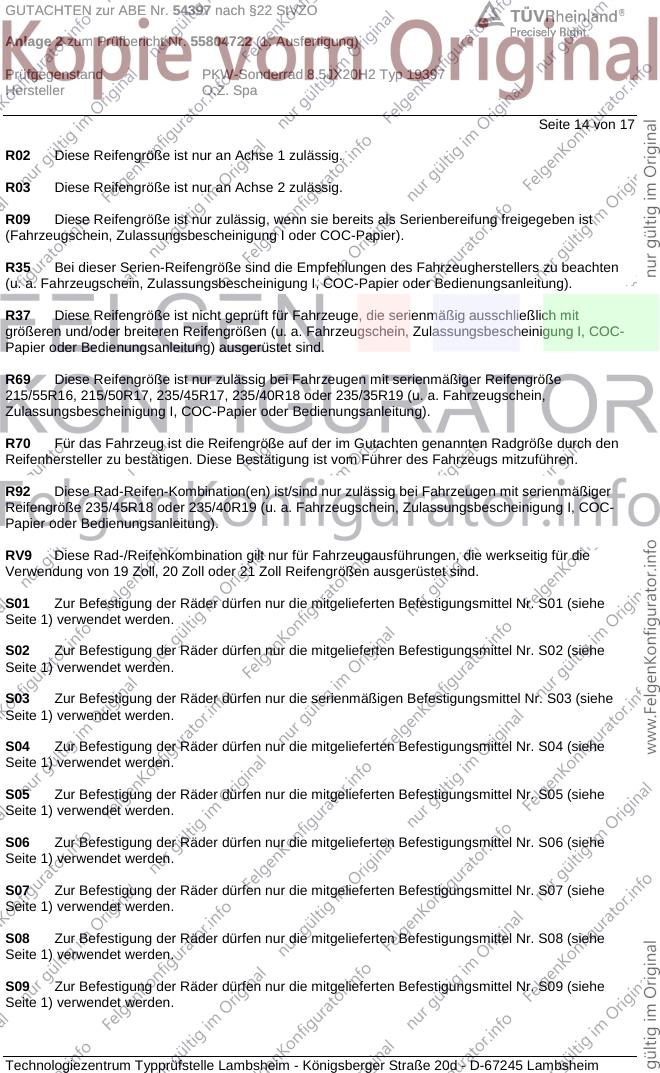

R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die
Verwendung von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54397 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55804722 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ 19397
Hersteller O.Z. Spa

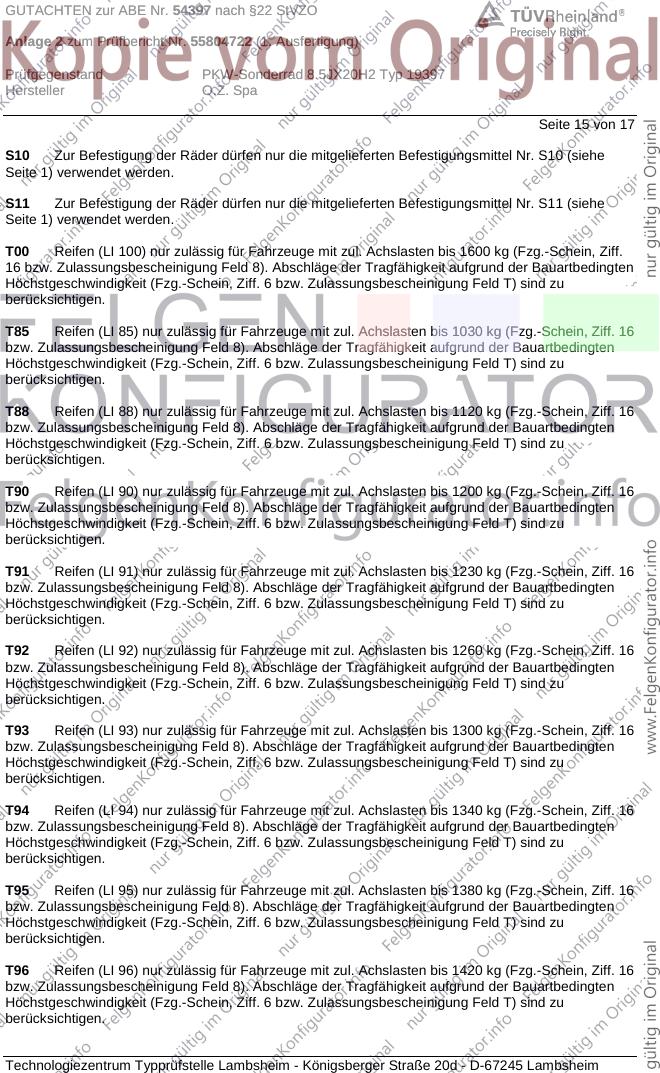

Seite 15 von 17
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54397 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55804722 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ 19397
Hersteller O.Z. Spa

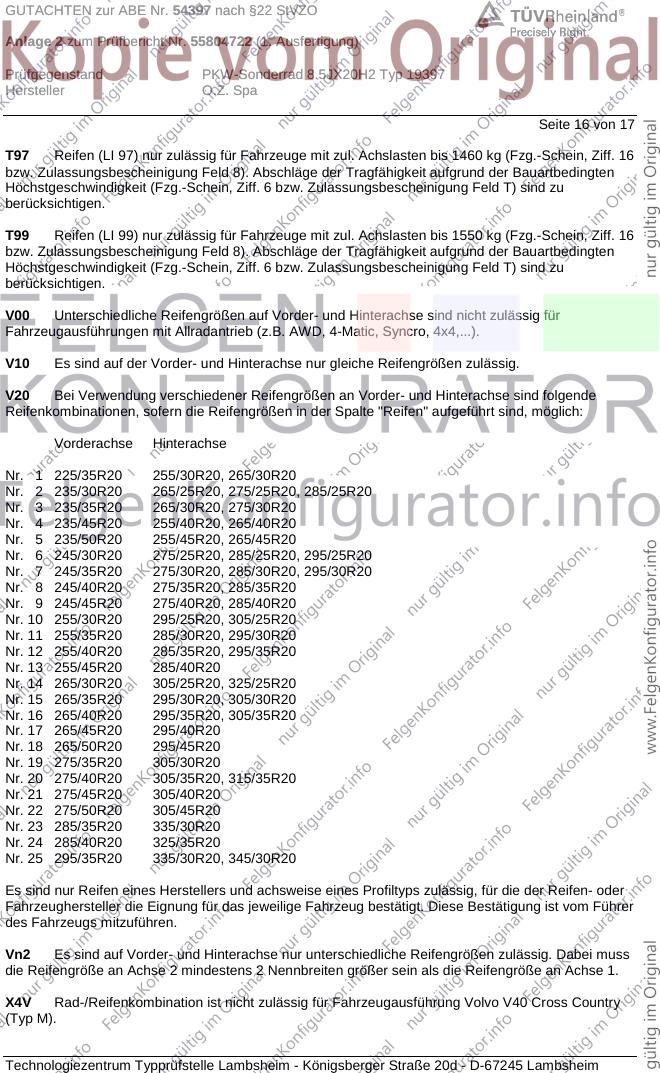

Seite 16 von 17
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V10 Es sind auf der Vorder- und Hinterachse nur gleiche Reifengrößen zulässig.
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 275/50R20 305/45R20
Nr. 23 285/35R20 335/30R20
Nr. 24 285/40R20 325/35R20
Nr. 25 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54397 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55804722 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ 19397
Hersteller O.Z. Spa

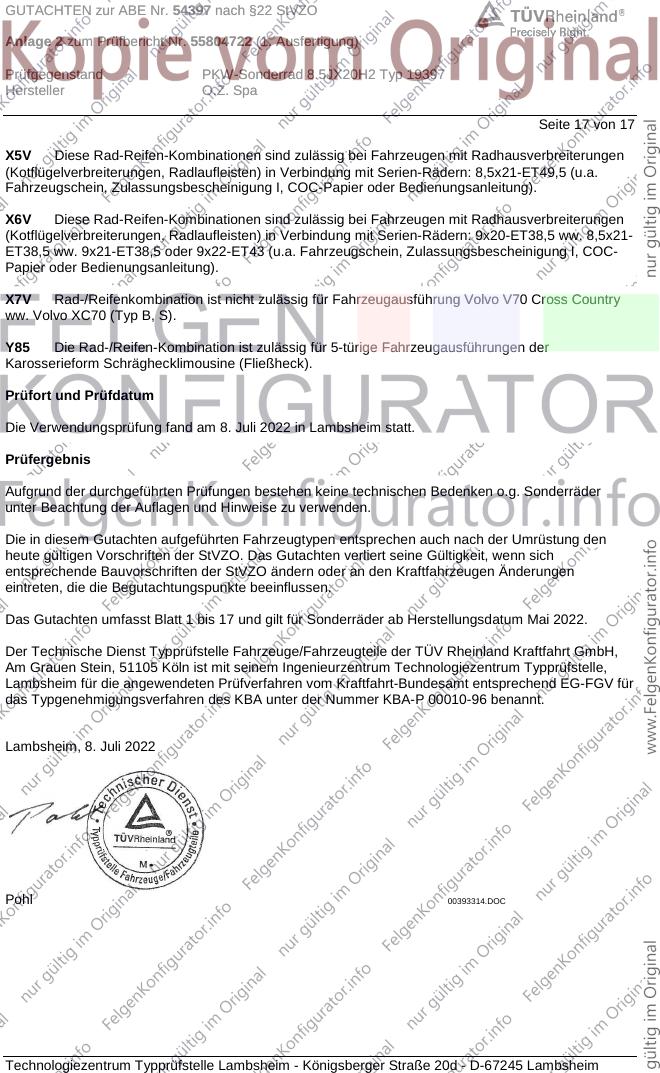

Seite 17 von 17
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-
ET38,5 ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. Juli 2022 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Mai 2022.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. Juli 2022
Pohl 00393314.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
