GUTACHTEN zur ABE Nr.54842 nach §22 StVZO
Prüfbericht Nr.55804323 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20 H2 Typ 19416
Hersteller O.Z. Spa
Seite 1 von 4
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW44
Typ 19416
Radgröße 8,5JX20 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
500 19416500 / Ø73,1-Ø63,4 5/108/63,4 40 850 2410 2/2023
501 19416501 / Ø73,1-Ø63,4 5/108/63,4 45 850 2410 2/2023
500 19416500 / Ø73,1-Ø65,1 5/108/65,1 40 850 2410 2/2023
501 19416501 / Ø73,1-Ø65,1 5/108/65,1 45 850 2410 2/2023
501 19416501 / Ø73,1-Ø67,1 5/108/67,1 45 850 2410 2/2023
502 19416502 / Ø73,1-Ø57,1 5/112/57,1 28 1050 2410 2/2023
503 19416503 / Ø73,1-Ø57,1 5/112/57,1 35 1050 2410 2/2023
§22 54842*03
504 19416504 / Ø73,1-Ø57,1 5/112/57,1 45 1050 2410 2/2023
504 19416504 / Ø73,1-Ø57,1 5/112/57,1 45 1050 2410 2/2023
504 19416504 / Ø73,1-Ø60,1 5/112/60,1 45 1050 2410 2/2023
502 19416502 / Ø73,1-Ø66,45 5/112/66,45 28 1050 2410 2/2023
503 19416503 / Ø73,1-Ø66,45 5/112/66,45 35 1050 2410 2/2023
503 19416503 / Ø73,1-Ø66,45 5/112/66,45 35 1050 2410 2/2023
503 19416503 / Ø73,1-Ø66,45 5/112/66,45 35 1050 2410 2/2023
503 19416503 / Ø73,1-Ø66,45 5/112/66,45 35 1050 2410 2/2023
503 19416503 / Ø73,1-Ø57,1 5/112/66,45 35 1050 2410 2/2023
504 19416504 / Ø73,1-Ø66,45 5/112/66,45 45 1050 2410 2/2023
504 19416504 / Ø73,1-Ø66,45 5/112/66,45 45 1050 2410 2/2023
502 19416502 / Ø73,1-Ø66,6 5/112/66,6 28 1050 2410 2/2023
502 19416502 / Ø73,1-Ø66,6 5/112/66,6 28 1050 2410 2/2023
503 19416503 / Ø73,1-Ø66,6 5/112/66,6 35 1050 2410 2/2023
503 19416503 / Ø73,1-Ø66,6 5/112/66,6 35 1050 2410 2/2023
504 19416504 / Ø73,1-Ø66,6 5/112/66,6 45 1050 2410 2/2023
506 19416506 / Ø73,1-Ø56,1 5/114,3/56,1 35 1050 2410 2/2023
507 19416507 / Ø73,1-Ø56,1 5/114,3/56,1 45 1050 2410 2/2023
505 19416505 / Ø73,1-Ø60,1 5/114,3/60,1 30 1050 2410 2/2023
506 19416506 / Ø73,1-Ø60,1 5/114,3/60,1 35 1050 2410 2/2023
507 19416507 / Ø73,1-Ø60,1 5/114,3/60,1 45 1050 2410 2/2023
505 19416505 / Ø73,1-Ø64,1 5/114,3/64,1 30 1050 2410 2/2023
506 19416506 / Ø73,1-Ø64,1 5/114,3/64,1 35 1050 2410 2/2023
507 19416507 / Ø73,1-Ø64,1 5/114,3/64,1 45 1050 2410 2/2023
505 19416505 / Ø73,1-Ø66,1 5/114,3/66,1 30 1050 2410 2/2023
506 19416506 / Ø73,1-Ø66,1 5/114,3/66,1 35 1050 2410 2/2023
507 19416507 / Ø73,1-Ø66,1 5/114,3/66,1 45 1050 2410 2/2023
507 19416507 / Ø73,1-Ø66,6 5/114,3/66,6 45 1050 2410 2/2023
505 19416505 / Ø73,1-Ø67,1 5/114,3/67,1 30 1050 2410 2/2023
506 19416506 / Ø73,1-Ø67,1 5/114,3/67,1 35 1050 2410 2/2023
507 19416507 / Ø73,1-Ø67,1 5/114,3/67,1 45 1050 2410 2/2023
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54842 nach §22 StVZO
Prüfbericht Nr.55804323 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20 H2 Typ 19416
Hersteller O.Z. Spa
Seite 2 von 4
Kennzeichnung
KBA-Nummer 54842
Herstellerzeichen MSW
Radtyp und Ausführung 19416...(s.o.)
Radgröße 8,5JX20 H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen CMA
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und
ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
§22 54842*03
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Abroll- Ver- Datum Ort
press- (kg) umfang fahr-
tiefe (mm) en
(mm)
500 5/108 40 850 2410 FE 05/2023 TRI Pogliano Milanese
501 5/108 45 850 2410 FE 05/2023 TRI Pogliano Milanese
502 5/112 28 1050 2410 FE 05/2023 TRI Pogliano Milanese
503 5/112 35 1050 2410 FE 05/2023 TRI Pogliano Milanese
504 5/112 45 1050 2410 FE 05/2023 TRI Pogliano Milanese
505 5/114,3 30 1050 2410 FE 05/2023 TRI Pogliano Milanese
506 5/114,3 35 1050 2410 FE 05/2023 TRI Pogliano Milanese
507 5/114,3 45 1050 2410 FE 05/2023 TRI Pogliano Milanese
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54842 nach §22 StVZO
Prüfbericht Nr.55804323 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20 H2 Typ 19416
Hersteller O.Z. Spa
Seite 3 von 4
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Datum Ort
press- (kg)
tiefe
(mm)
501 5/108 45 850 225/30R20 05/2023 TRI Pogliano Milanese
502 5/112 28 1050 225/30R20 05/2023 TRI Pogliano Milanese
504 5/112 45 1050 225/30R20 05/2023 TRI Pogliano Milanese
507 5/114,3 45 1050 225/30R20 05/2023 TRI Pogliano Milanese
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Ver- Datum Ort
press- (kg) fahr-
tiefe en
(mm)
501 5/108 45 1050 285/50R20 FE 05/2023 TRI Pogliano Milanese
507 5/114,3 45 1050 285/50R20 FE 05/2023 TRI Pogliano Milanese
ZnO=Zinkoxydpaste
§22 54842*03
FE=Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps sind die
folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind
in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 500 betrug 15,02 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Siehe Tabelle Testdaten durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an den in
den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen zu
verwenden.
Hinweis
Bei Radausführungen ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU)
2019/2144 gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU)
2018/858) gilt:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung der in den Anlagen genannten Rad-
/Reifen-Kombinationen nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind (z.
B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54842 nach §22 StVZO
Prüfbericht Nr.55804323 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20 H2 Typ 19416
Hersteller O.Z. Spa
Seite 4 von 4
Anlagen
Beschreibung 20.04.2023
Radzeichnung 675850 06.01.2023
Zentrierringzeichnung A731C3/1 26.02.2007
mit Änderung vom 15.03.2010
Zentrierringzeichnung A633/0 26.02.2007
Nabenkappenzeichnung XCVOL 27.08.2020
Nabenkappenzeichnung XC565BW 06.06.2017
Nabenkappenzeichnung XC566VW 10.05.2013
Befestigungsmittelzeichnung 98_01_00-11-7 29.10.2013
mit Änderung vom 15.10.2019
Befestigungsmittelzeichnung 98_01_00-15-6 29.10.2013
mit Änderung vom 21.09.2020
Verwendungen Anlagen 1-38
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
§22 54842*03
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. Mai 2025
Pohl 00447108.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

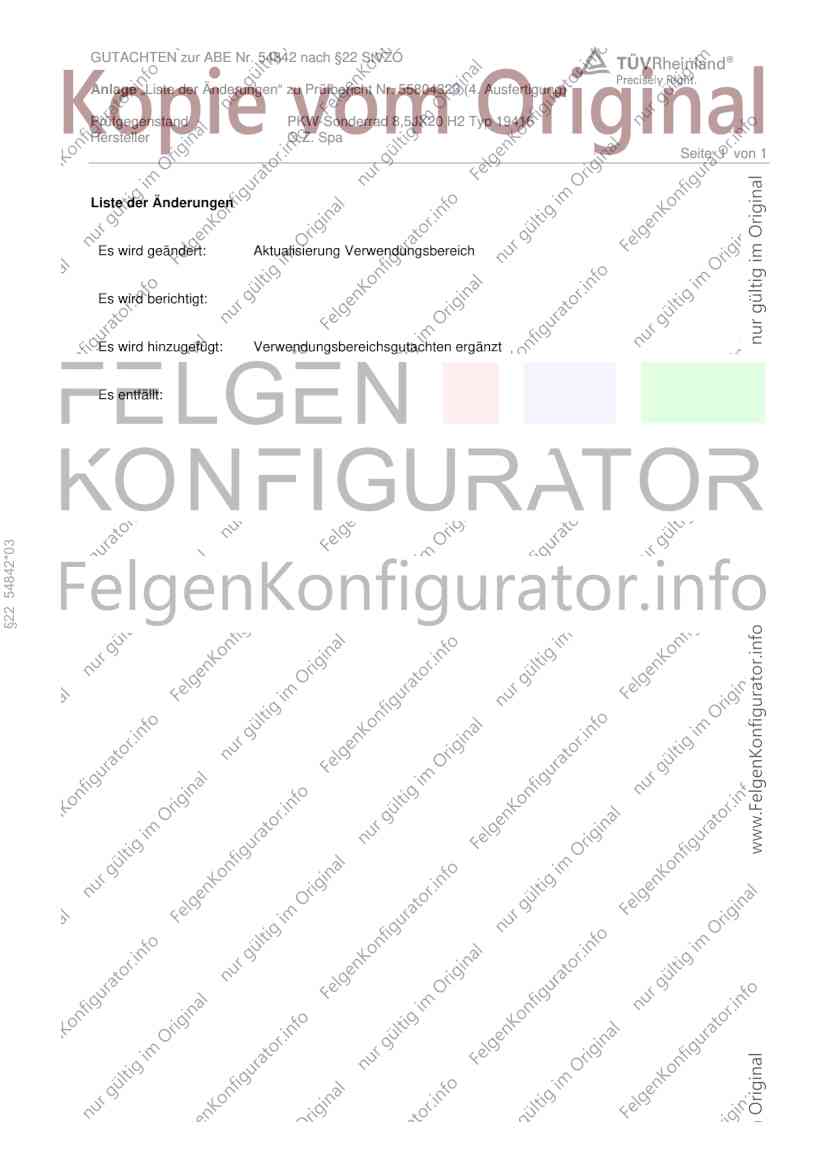

GUTACHTEN zur ABE Nr. 54842 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55804323 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20 H2 Typ 19416
Hersteller O.Z. Spa
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt: Verwendungsbereichsgutachten ergänzt
Es entfällt:
§22 54842*03
