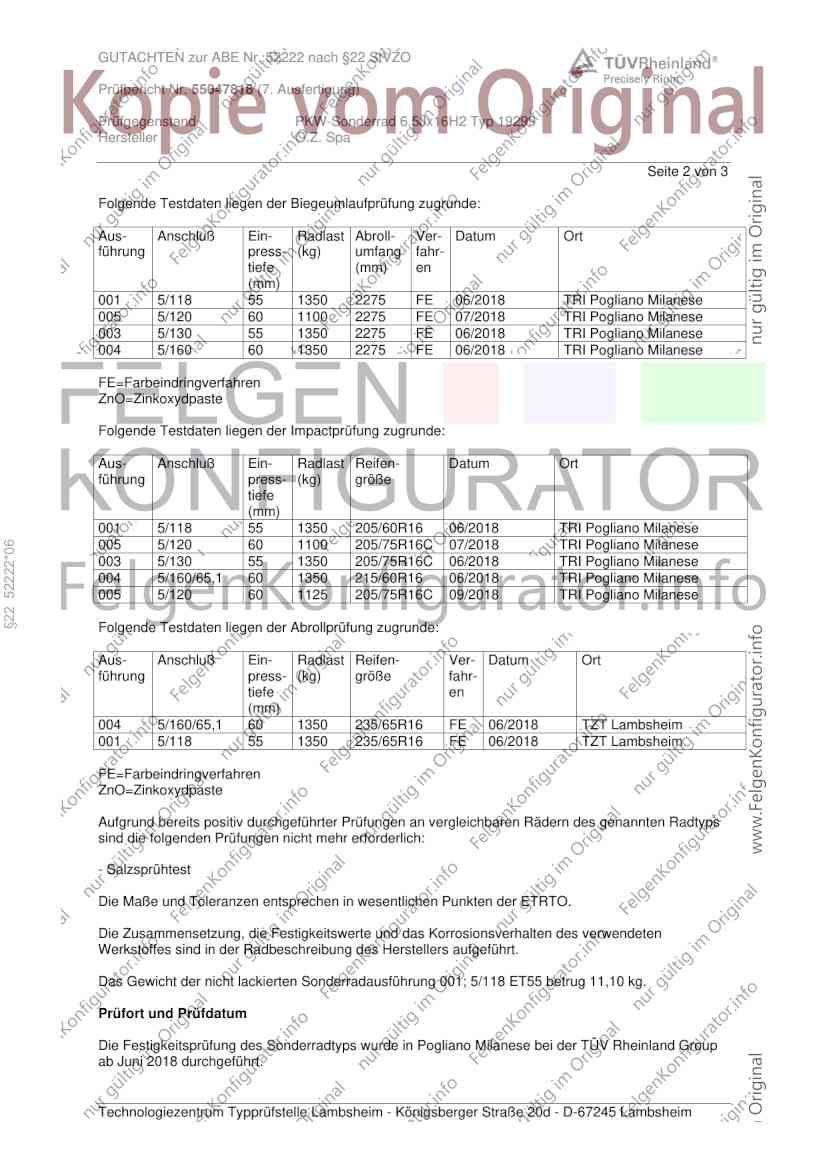

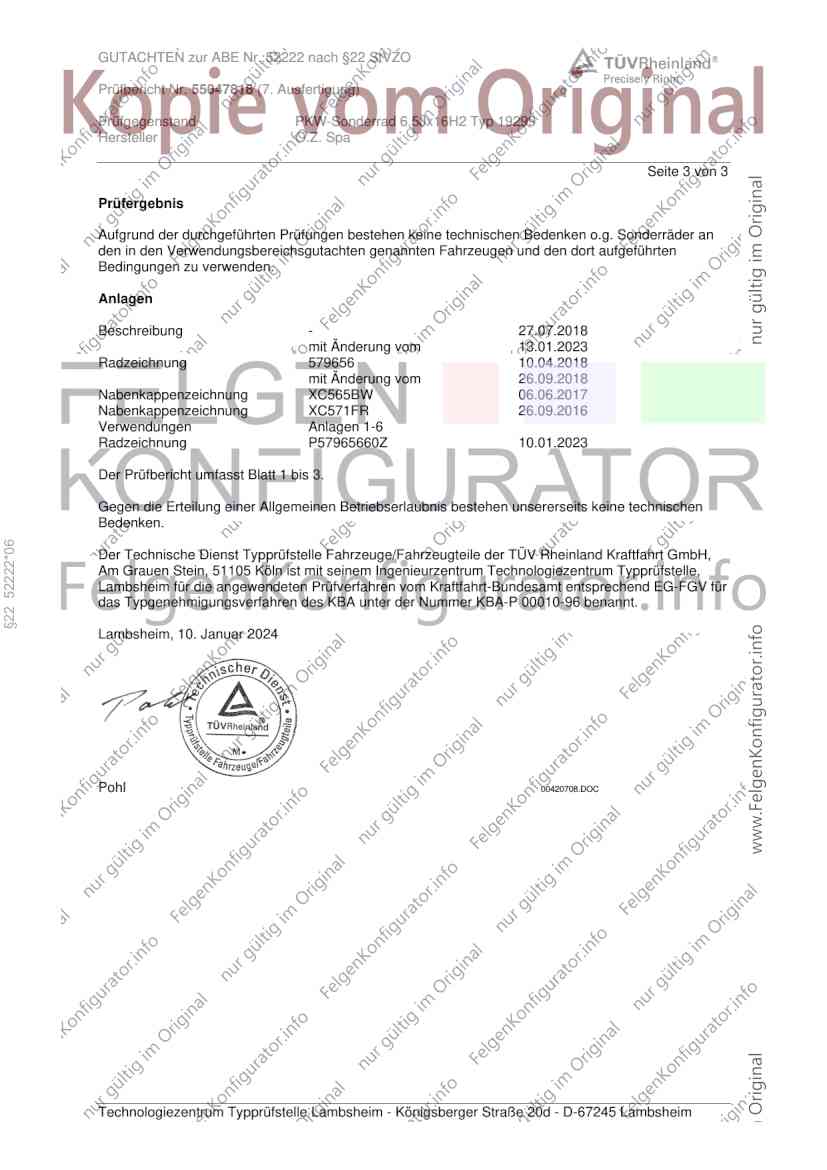

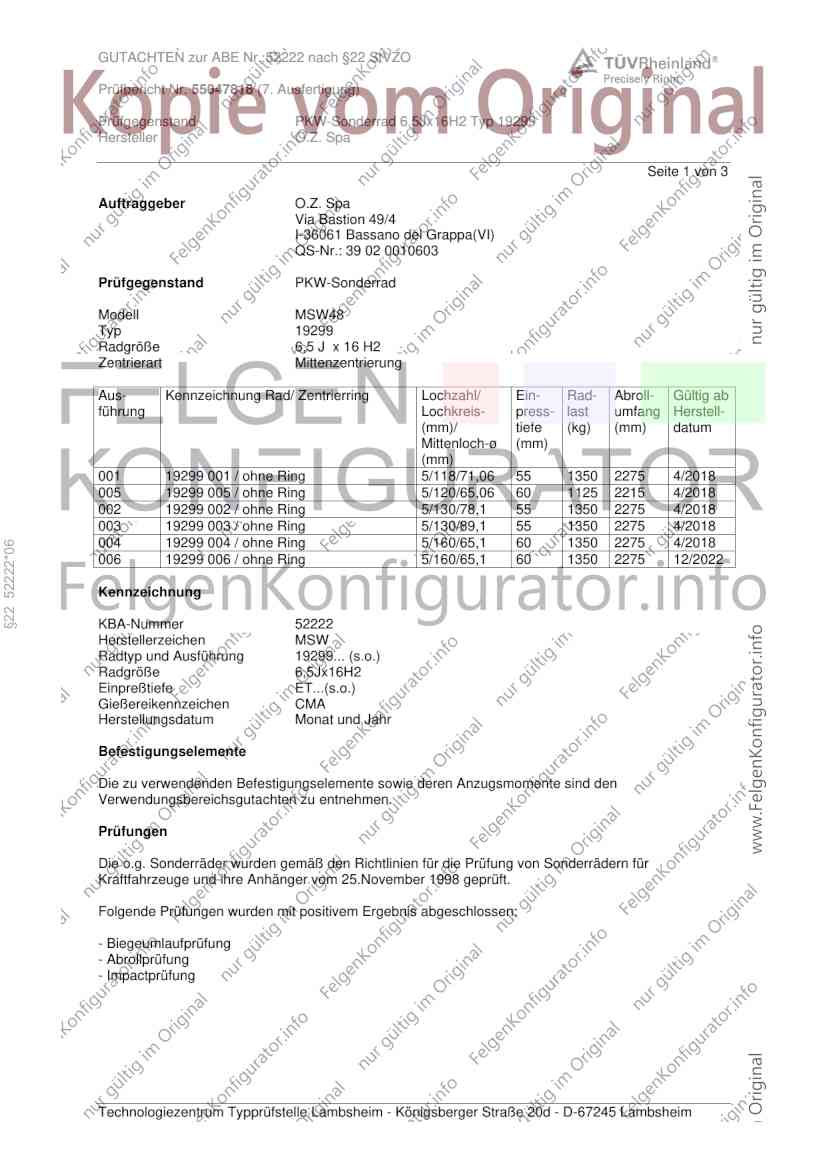

GUTACHTEN zur ABE Nr. 52222 nach §22 StVZO
Prüfbericht Nr. 55047818 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19299
Hersteller O.Z. Spa
Seite 1 von 3
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW48
Typ 19299
Radgröße 6,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
001 19299 001 / ohne Ring 5/118/71,06 55 1350 2275 4/2018
005 19299 005 / ohne Ring 5/120/65,06 60 1125 2215 4/2018
002 19299 002 / ohne Ring 5/130/78,1 55 1350 2275 4/2018
003 19299 003 / ohne Ring 5/130/89,1 55 1350 2275 4/2018
004 19299 004 / ohne Ring 5/160/65,1 60 1350 2275 4/2018
§22 52222*06
006 19299 006 / ohne Ring 5/160/65,1 60 1350 2275 12/2022
Kennzeichnung
KBA-Nummer 52222
Herstellerzeichen MSW
Radtyp und Ausführung 19299... (s.o.)
Radgröße 6,5Jx16H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen CMA
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52222 nach §22 StVZO
Prüfbericht Nr. 55047818 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19299
Hersteller O.Z. Spa
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
001 5/118 55 1350 2275 FE 06/2018 TRI Pogliano Milanese
005 5/120 60 1100 2275 FE 07/2018 TRI Pogliano Milanese
003 5/130 55 1350 2275 FE 06/2018 TRI Pogliano Milanese
004 5/160 60 1350 2275 FE 06/2018 TRI Pogliano Milanese
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
001 5/118 55 1350 205/60R16 06/2018 TRI Pogliano Milanese
005 5/120 60 1100 205/75R16C 07/2018 TRI Pogliano Milanese
§22 52222*06
003 5/130 55 1350 205/75R16C 06/2018 TRI Pogliano Milanese
004 5/160/65,1 60 1350 215/60R16 06/2018 TRI Pogliano Milanese
005 5/120 60 1125 205/75R16C 09/2018 TRI Pogliano Milanese
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
004 5/160/65,1 60 1350 235/65R16 FE 06/2018 TZT Lambsheim
001 5/118 55 1350 235/65R16 FE 06/2018 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 001; 5/118 ET55 betrug 11,10 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Pogliano Milanese bei der TÜV Rheinland Group
ab Juni 2018 durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52222 nach §22 StVZO
Prüfbericht Nr. 55047818 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19299
Hersteller O.Z. Spa
Seite 3 von 3
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 27.07.2018
mit Änderung vom 13.01.2023
Radzeichnung 579656 10.04.2018
mit Änderung vom 26.09.2018
Nabenkappenzeichnung XC565BW 06.06.2017
Nabenkappenzeichnung XC571FR 26.09.2016
Verwendungen Anlagen 1-6
Radzeichnung P57965660Z 10.01.2023
Der Prüfbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
§22 52222*06
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. Januar 2024
Pohl 00420708.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52222 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55047818 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19299
Hersteller O.Z. Spa
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt:
Es entfällt:
§22 52222*06
