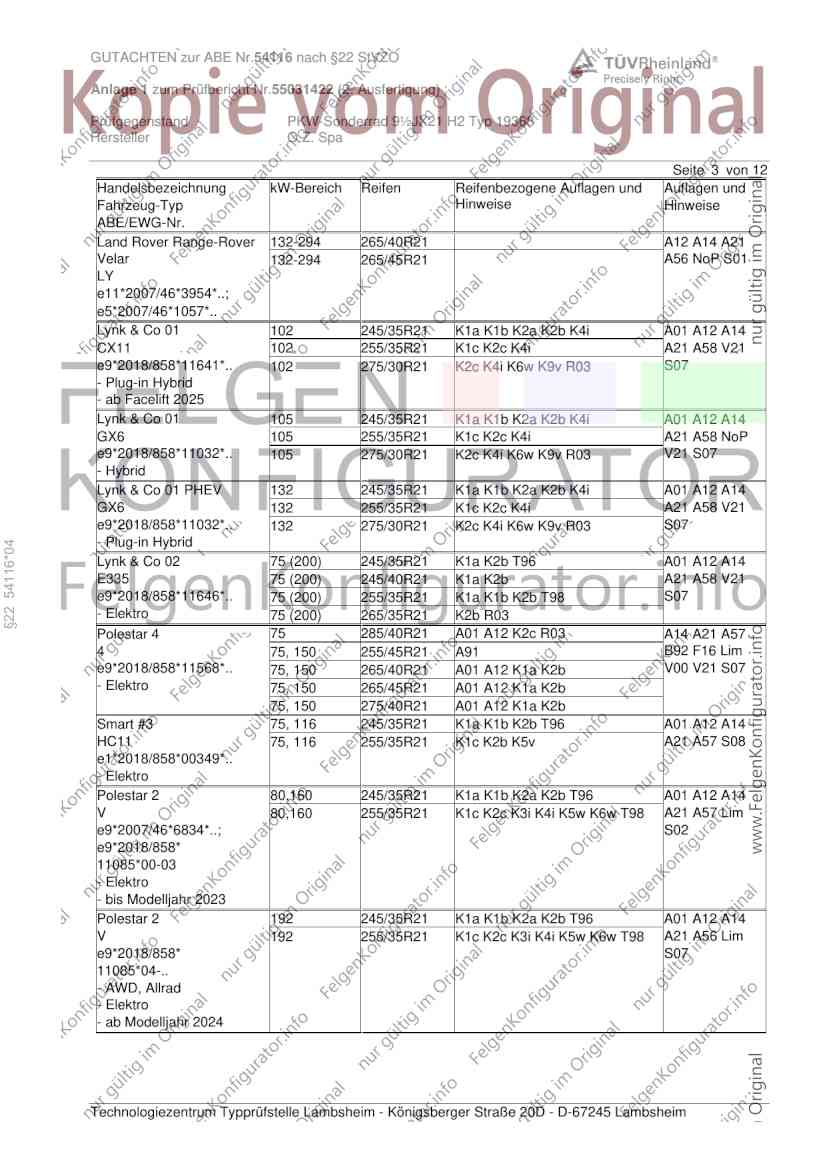

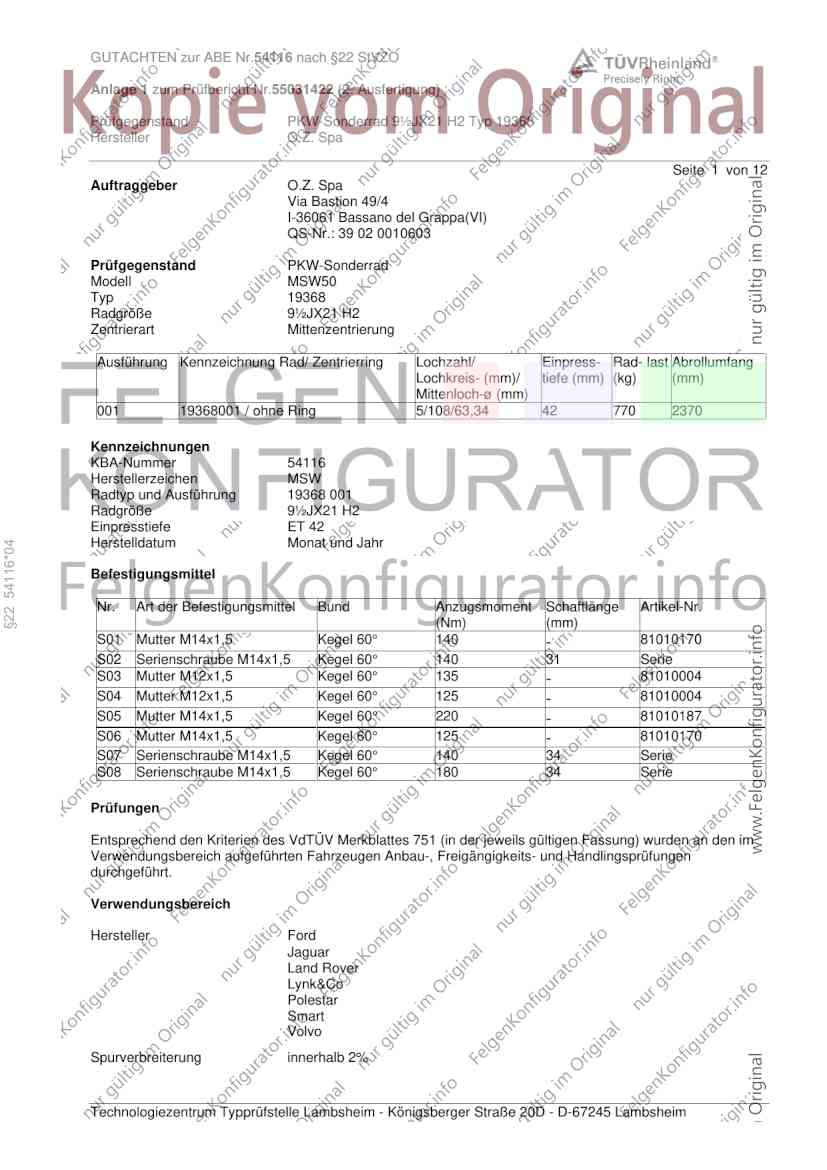

GUTACHTEN zur ABE Nr.54116 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55031422 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9½JX21 H2 Typ 19368
Hersteller O.Z. Spa
Seite 1 von 12
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW50
Typ 19368
Radgröße 9½JX21 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
001 19368001 / ohne Ring 5/108/63,34 42 770 2370
Kennzeichnungen
KBA-Nummer 54116
Herstellerzeichen MSW
Radtyp und Ausführung 19368 001
Radgröße 9½JX21 H2
Einpresstiefe ET 42
Herstelldatum Monat und Jahr
§22 54116*04
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Mutter M14x1,5 Kegel 60° 140 - 81010170
S02 Serienschraube M14x1,5 Kegel 60° 140 31 Serie
S03 Mutter M12x1,5 Kegel 60° 135 - 81010004
S04 Mutter M12x1,5 Kegel 60° 125 - 81010004
S05 Mutter M14x1,5 Kegel 60° 220 - 81010187
S06 Mutter M14x1,5 Kegel 60° 125 - 81010170
S07 Serienschraube M14x1,5 Kegel 60° 140 34 Serie
S08 Serienschraube M14x1,5 Kegel 60° 180 34 Serie
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Lynk&Co
Polestar
Smart
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54116 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55031422 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9½JX21 H2 Typ 19368
Hersteller O.Z. Spa
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Edge 132-155 245/40R21 A12 A14 A21
SBF 132-155 255/40R21 A01 K1a K1b K2b A56 S05
e1*2007/46* 132-155 265/40R21 A01 K1a K1b K2a K2b
1524*00-02 132-155 275/35R21 A01 K1c K2c
132-155 285/35R21 A01 K1c K2c
Ford Edge 110-175 245/40R21 A12 A14 A21
SBF 110-175 255/40R21 A01 K1a K1b K2b A57 S05
e1*2007/46* 110-175 265/40R21 A01 K1a K1b K2a K2b
1524*03-.. 110-175 275/35R21 A01 K1c K2c
ab MJ 2019 110-175 285/35R21 A01 K1c K2c
Ford Galaxy (III) 88-177 245/35R21 K1a K1b K2b K3h K4i K5d T96 A01 A12 A14
WA6, WAH6 88-177 265/30R21 K1c K2b K3h K4i K5d K6g K6j A21 A58 MHy
e13*2001/116* T96 NoE V21 S05
0185*24-..; 88-177 275/30R21 K2c K4i K6d K6h R03 T98
e13*2007/46*2374*..
- ab MJ 2016 (MK3)
Ford Kuga (III) 88-140 245/40R21 K1c K2b K6y A01 A12 A14
DFK 88-140 255/35R21 K1c K2b K4w K6y A21 A57 NoP
§22 54116*04
e13*2007/46*2188*.. 88-140 255/40R21 K1c K2b K4w K6y S03
- incl. Facelift 2024
Ford Kuga (III) PHEV 111, 112 245/40R21 K1c K2b K6y A01 A12 A14
DFK, DFHK 111, 112 255/35R21 K1c K2b K4w K6y A21 A58 S03
e13*2007/46*2188*..; 111, 112 255/40R21 K1c K2b K4w K6y
e13*2018/858*
00042*..
- Plug-in Hybrid
- incl. Facelift 2024
Ford S-Max (II) 88-177 245/35R21 K1a K2b K3h K4i K5d T96 A01 A12 A14
WA6, WAH6 88-177 255/30R21 K1c K2b K3h K4i K5d K6g T93 A21 A57 MHy
e13*2001/116* 88-177 265/30R21 K1c K2b K3h K4i K5d K6g K6j NoE V00 V21
0185*24-..; T96 S05
e13*2007/46*2374*.. 88-177 275/30R21 K2c K4i K6d K6h R03 T98
- ab MJ 2016
Jaguar F-Pace 120-280 265/40R21 A12 A14 A21
DC 120-280 265/45R21 A57 S06
e11*2007/46*3324*..; 120-280 275/40R21
e5*2007/46*1047*::
Jaguar XF 120-280 255/30R21 K1a T93 A01 A12 A14
JB A21 A58 Lim
e11*2007/46*2981*.., S04
e5*2007/46*1048*..
Land Rover Range-Rover 110-213 245/40R21 A12 A14 A21
Evoque A57 Cbo Cpe
LV, LV-A Y85 S01
e11*2007/46*0223*..;
e3*2007/46*0221*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54116 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55031422 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9½JX21 H2 Typ 19368
Hersteller O.Z. Spa
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover Range-Rover 132-294 265/40R21 A12 A14 A21
Velar 132-294 265/45R21 A56 NoP S01
LY
e11*2007/46*3954*..;
e5*2007/46*1057*..
Lynk & Co 01 102 245/35R21 K1a K1b K2a K2b K4i A01 A12 A14
CX11 102 255/35R21 K1c K2c K4i A21 A58 V21
e9*2018/858*11641*.. 102 275/30R21 K2c K4i K6w K9v R03 S07
- Plug-in Hybrid
- ab Facelift 2025
Lynk & Co 01 105 245/35R21 K1a K1b K2a K2b K4i A01 A12 A14
GX6 105 255/35R21 K1c K2c K4i A21 A58 NoP
e9*2018/858*11032*.. 105 275/30R21 K2c K4i K6w K9v R03 V21 S07
- Hybrid
Lynk & Co 01 PHEV 132 245/35R21 K1a K1b K2a K2b K4i A01 A12 A14
GX6 132 255/35R21 K1c K2c K4i A21 A58 V21
e9*2018/858*11032*.. 132 275/30R21 K2c K4i K6w K9v R03 S07
- Plug-in Hybrid
§22 54116*04
Lynk & Co 02 75 (200) 245/35R21 K1a K2b T96 A01 A12 A14
E335 75 (200) 245/40R21 K1a K2b A21 A58 V21
e9*2018/858*11646*.. 75 (200) 255/35R21 K1a K1b K2b T98 S07
- Elektro 75 (200) 265/35R21 K2b R03
Polestar 4 75 285/40R21 A01 A12 K2c R03 A14 A21 A57
4 75, 150 255/45R21 A91 B92 F16 Lim
e9*2018/858*11568*.. 75, 150 265/40R21 A01 A12 K1a K2b V00 V21 S07
- Elektro 75, 150 265/45R21 A01 A12 K1a K2b
75, 150 275/40R21 A01 A12 K1a K2b
Smart #3 75, 116 245/35R21 K1a K1b K2b T96 A01 A12 A14
HC11 75, 116 255/35R21 K1c K2b K5v A21 A57 S08
e1*2018/858*00349*..
- Elektro
Polestar 2 80,160 245/35R21 K1a K1b K2a K2b T96 A01 A12 A14
V 80,160 255/35R21 K1c K2c K3i K4i K5w K6w T98 A21 A57 Lim
e9*2007/46*6834*..; S02
e9*2018/858*
11085*00-03
- Elektro
- bis Modelljahr 2023
Polestar 2 192 245/35R21 K1a K1b K2a K2b T96 A01 A12 A14
V 192 255/35R21 K1c K2c K3i K4i K5w K6w T98 A21 A56 Lim
e9*2018/858* S07
11085*04-..
- AWD, Allrad
- Elektro
- ab Modelljahr 2024
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54116 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55031422 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9½JX21 H2 Typ 19368
Hersteller O.Z. Spa
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Polestar 2 109-141 245/35R21 K1a K1b K2a K2b T96 A01 A12 A14
V 109-141 255/35R21 K1c K2c K3i K4i K5w K6w T98 A21 A58 AHa
e9*2018/858* Lim S07
11085*04-..
- RWD, Heckantrieb
- Elektro
- ab Modelljahr 2024
Volvo EX30 75, 116 245/35R21 K1a K1b K2a K2b T96 A01 A12 A14
2 75, 116 255/30R21 K1c K2c T93 A21 A57 S07
e9*2018/858*11478*.. 75, 116 255/35R21 K1c K2c
- Elektro
Volvo S60CC, V60CC 110-187 255/30R21 K1c K2b K3s K4i K5b K5x K6b A01 A12 A14
F K6w A21 A57 Car
e9*2007/46*0023*.. 110-187 265/30R21 K1c K2b K3s K3v K3y K4i K5b KMV Lim S07
- Cross Country K5x K6b K6x K7b
Volvo V90 CC 120-240 245/35R21 K1c K2b A01 A12 A14
P 120-240 245/40R21 K1c K2b A21 A56 KMV
e4*2007/46*1067*01-.. 120-240 255/35R21 K1c K2c K6g K6i NBF NoP S07
§22 54116*04
- Cross Country
Volvo XC40 95-184 245/35R21 K1c K2c A01 A12 A14
X 95-184 245/40R21 K1c K2c A21 A57 MpH
e9*2007/46*3146*.. 95-184 255/35R21 K1c K2c K6v NoE S07
Volvo XC60 110-240 245/40R21 K1c K2c A01 A12 A14
U 110-240 255/40R21 K1c K2c A21 A57 KOV
e4*2007/46*1220*.. 110-240 265/35R21 K1c K2c NoP S07
- ohne Radhaus- 110-240 265/40R21 K1c K2c
Verbreiterungen
Volvo XC60 110-240 245/40R21 K1a K1b K2c A01 A12 A14
U 110-240 255/40R21 K1c K2c A21 A57 KMV
e4*2007/46*1220*.. 110-240 265/35R21 K1c K2c NoP X5V S07
- mit Radhaus- 110-240 265/40R21 K1c K2c
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 110-240 245/40R21 A12 A14 A21
U 110-240 255/40R21 A57 KMV NoP
e4*2007/46*1220*.. 110-240 265/35R21 X6V S07
- mit Radhaus- 110-240 265/40R21
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC60 T6/T8 186-235 245/40R21 K1c K2c A01 A12 A14
U 186-235 255/40R21 K1c K2c A21 A56 KOV
e4*2007/46*1220*.. 186-235 265/35R21 K1c K2c P40 S07
- Twin Engine Hybrid 186-235 265/40R21 K1c K2c
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54116 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55031422 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9½JX21 H2 Typ 19368
Hersteller O.Z. Spa
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 T6/T8 186-235 245/40R21 K1a K1b K2c A01 A12 A14
U 186-235 255/40R21 K1c K2c A21 A56 KMV
e4*2007/46*1220*.. 186-235 265/35R21 K1c K2c P40 X5V S07
- Twin Engine Hybrid 186-235 265/40R21 K1c K2c
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 T6/T8 186-235 245/40R21 A12 A14 A21
U 186-235 255/40R21 A56 KMV P40
e4*2007/46*1220*.. 186-235 265/35R21 X6V S07
- Twin Engine Hybrid 186-235 265/40R21
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC90 140-240 255/40R21 154 A07 A12 A14
L A21 A57 NBF
e4*2007/46*0929*.. NoP XCg S02
Volvo XC90 140-240 255/40R21 LV3 154 A01 A07 A12
§22 54116*04
L A14 A21 A57
e4*2007/46*0929*.. NBF NoP S02
Volvo XC90 T8 223-235 255/40R21 T02 154 A07 A12 A14
L A21 A56 XCg
e4*2007/46*0929*.. S02
- Twin Engine Hybrid
Volvo XC90 T8 223-235 255/40R21 LV3 T02 154 A01 A07 A12
L A14 A21 A56
e4*2007/46*0929*.. S02
- Twin Engine Hybrid
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

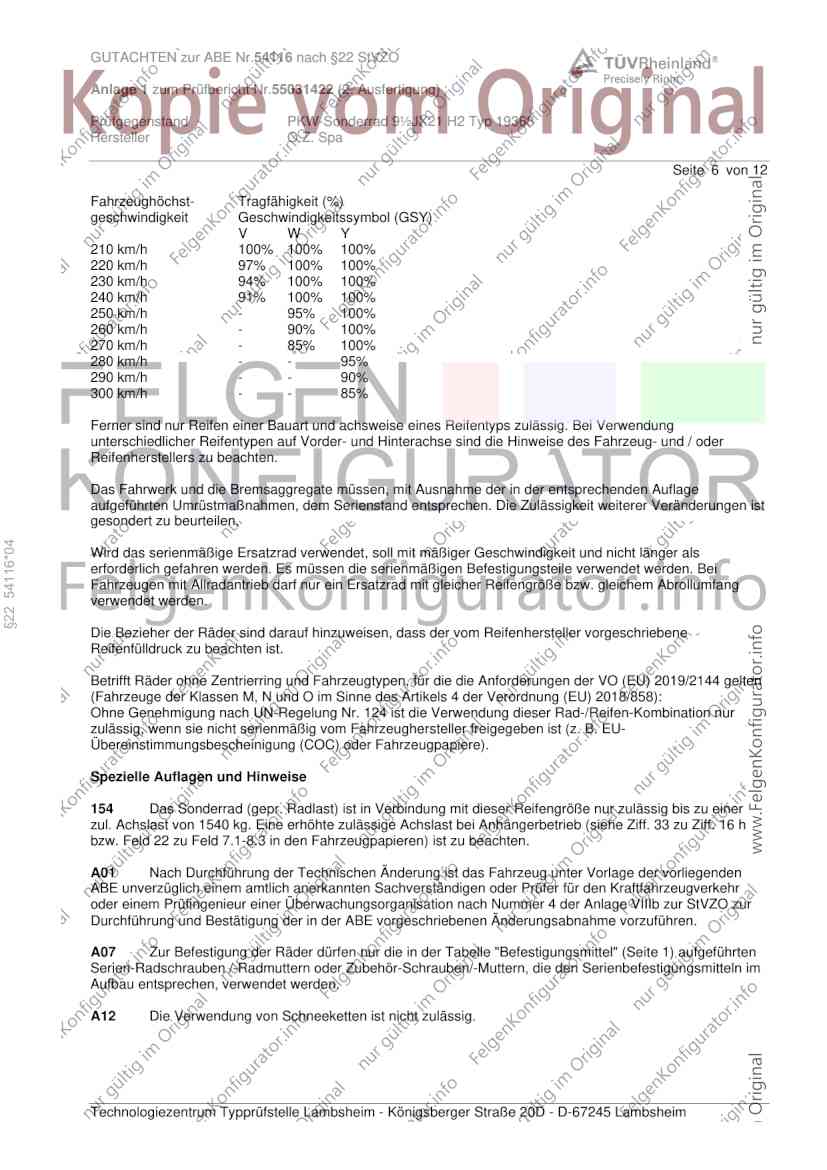

GUTACHTEN zur ABE Nr.54116 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55031422 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9½JX21 H2 Typ 19368
Hersteller O.Z. Spa
Seite 6 von 12
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
§22 54116*04
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
154 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1540 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführten
Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefestigungsmitteln im
Aufbau entsprechen, verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54116 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55031422 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9½JX21 H2 Typ 19368
Hersteller O.Z. Spa

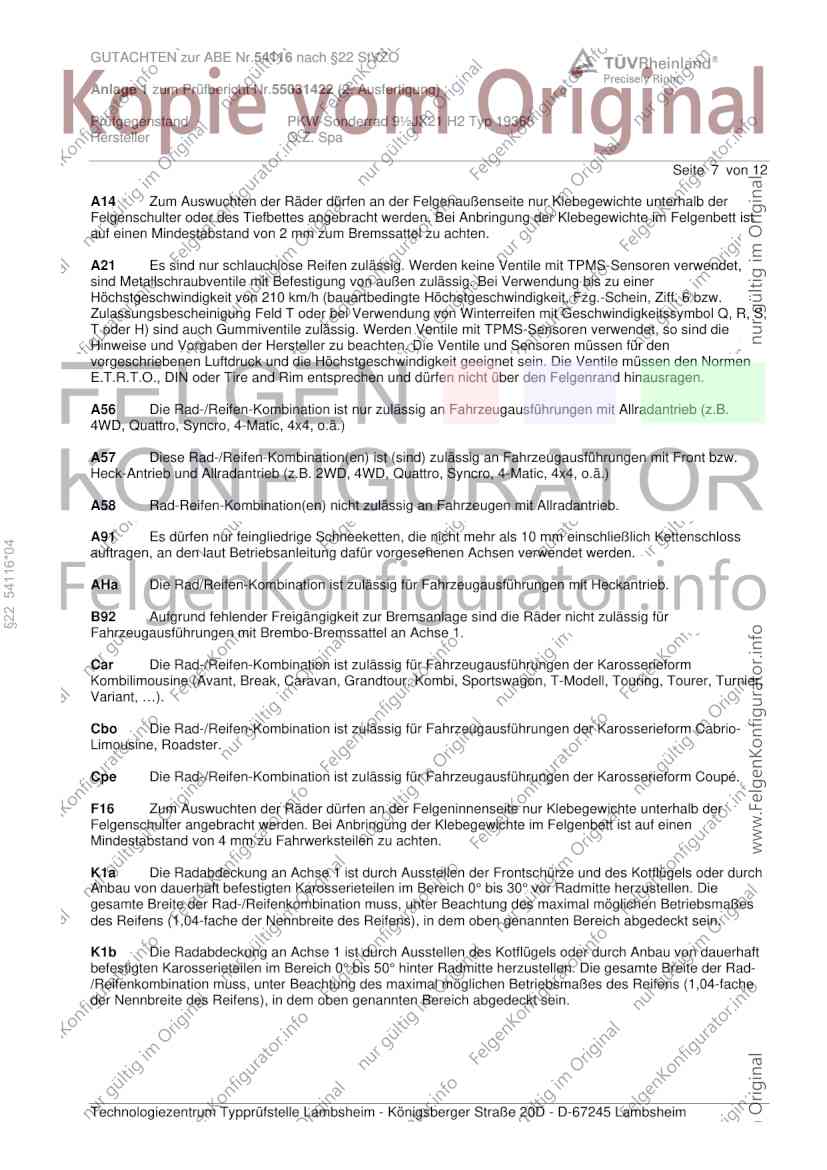

Seite 7 von 12
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
§22 54116*04
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 4 mm zu Fahrwerksteilen zu achten.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54116 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55031422 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9½JX21 H2 Typ 19368
Hersteller O.Z. Spa

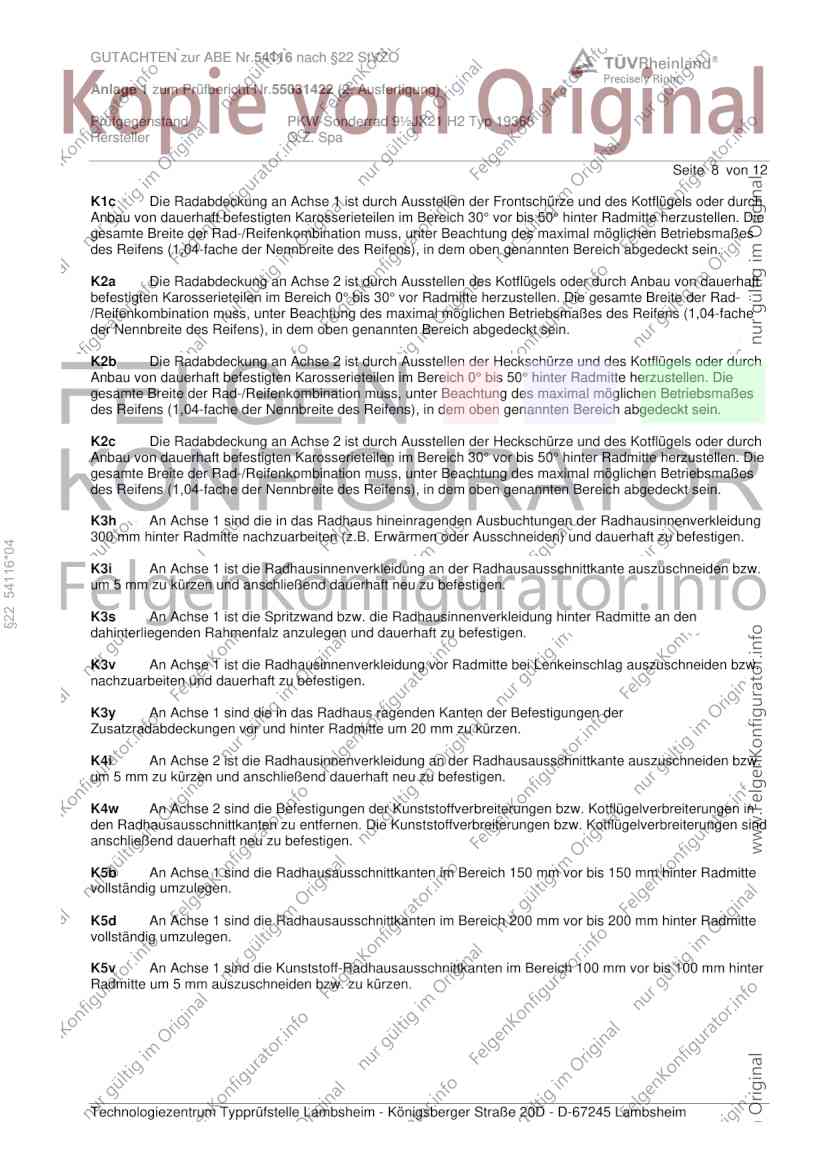

Seite 8 von 12
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
§22 54116*04
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden bzw.
nachzuarbeiten und dauerhaft zu befestigen.
K3y An Achse 1 sind die in das Radhaus ragenden Kanten der Befestigungen der
Zusatzradabdeckungen vor und hinter Radmitte um 20 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4w An Achse 2 sind die Befestigungen der Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen in
den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind
anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54116 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55031422 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9½JX21 H2 Typ 19368
Hersteller O.Z. Spa

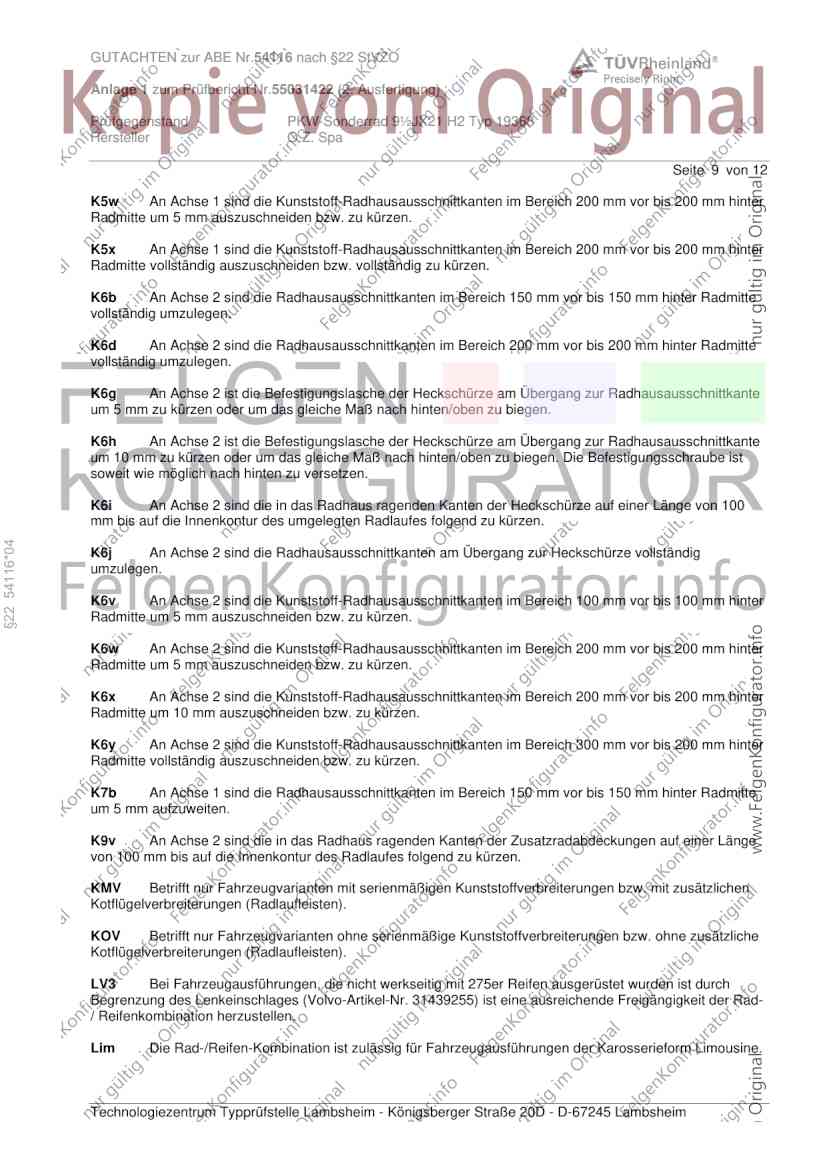

Seite 9 von 12
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
§22 54116*04
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
LV3 Bei Fahrzeugausführungen, die nicht werkseitig mit 275er Reifen ausgerüstet wurden ist durch
Begrenzung des Lenkeinschlages (Volvo-Artikel-Nr. 31439255) ist eine ausreichende Freigängigkeit der Rad-
/ Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54116 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55031422 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9½JX21 H2 Typ 19368
Hersteller O.Z. Spa
Seite 10 von 12
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 400 mm an Achse1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
§22 54116*04
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54116 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55031422 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9½JX21 H2 Typ 19368
Hersteller O.Z. Spa

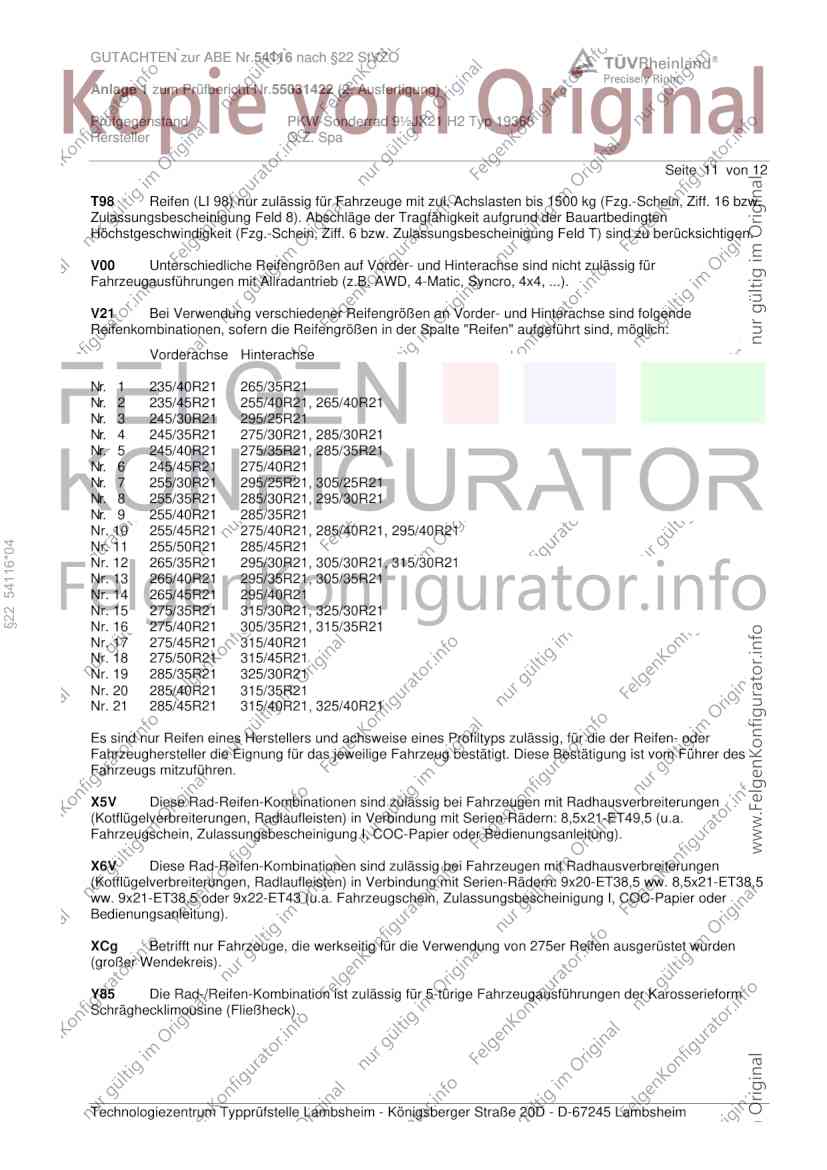

Seite 11 von 12
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V21 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/40R21 265/35R21
Nr. 2 235/45R21 255/40R21, 265/40R21
Nr. 3 245/30R21 295/25R21
Nr. 4 245/35R21 275/30R21, 285/30R21
Nr. 5 245/40R21 275/35R21, 285/35R21
Nr. 6 245/45R21 275/40R21
Nr. 7 255/30R21 295/25R21, 305/25R21
Nr. 8 255/35R21 285/30R21, 295/30R21
Nr. 9 255/40R21 285/35R21
Nr. 10 255/45R21 275/40R21, 285/40R21, 295/40R21
Nr. 11 255/50R21 285/45R21
§22 54116*04
Nr. 12 265/35R21 295/30R21, 305/30R21, 315/30R21
Nr. 13 265/40R21 295/35R21, 305/35R21
Nr. 14 265/45R21 295/40R21
Nr. 15 275/35R21 315/30R21, 325/30R21
Nr. 16 275/40R21 305/35R21, 315/35R21
Nr. 17 275/45R21 315/40R21
Nr. 18 275/50R21 315/45R21
Nr. 19 285/35R21 325/30R21
Nr. 20 285/40R21 315/35R21
Nr. 21 285/45R21 315/40R21, 325/40R21
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-ET38,5
ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
XCg Betrifft nur Fahrzeuge, die werkseitig für die Verwendung von 275er Reifen ausgerüstet wurden
(großer Wendekreis).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54116 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55031422 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9½JX21 H2 Typ 19368
Hersteller O.Z. Spa

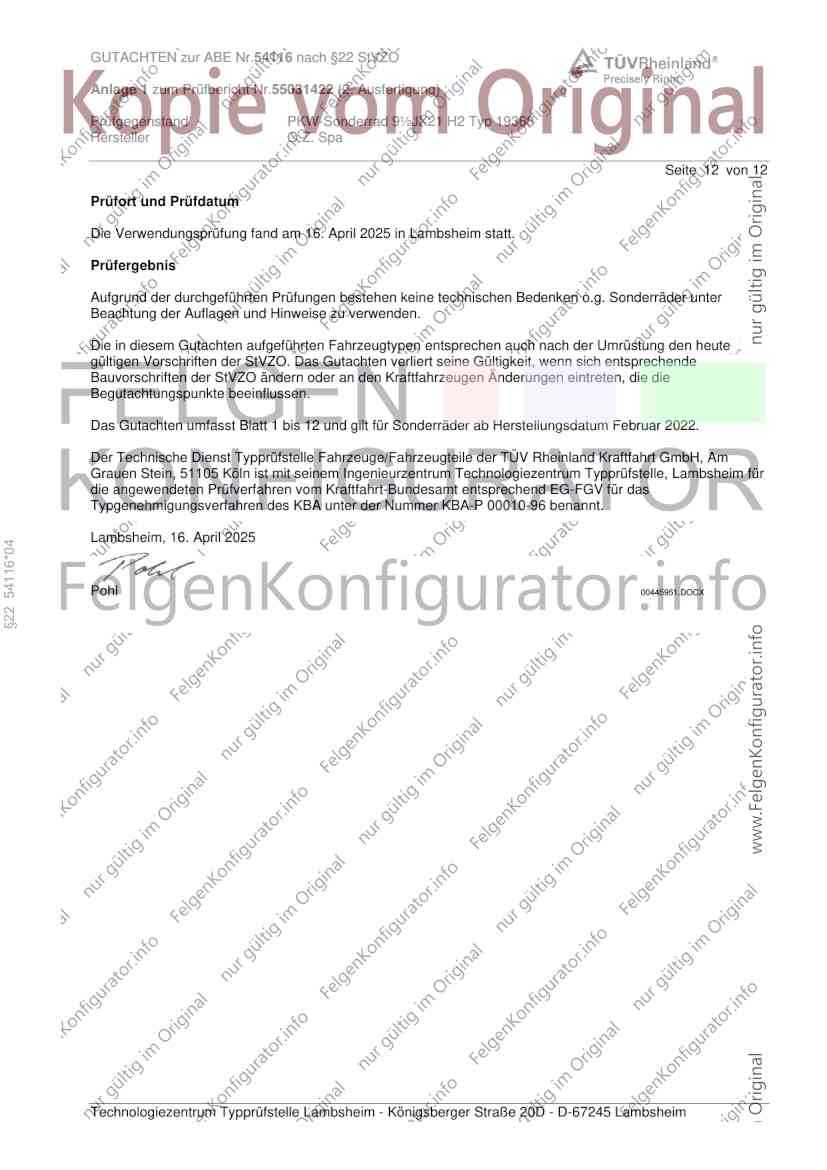

Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. April 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Februar 2022.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. April 2025
§22 54116*04
Pohl 00445951.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
