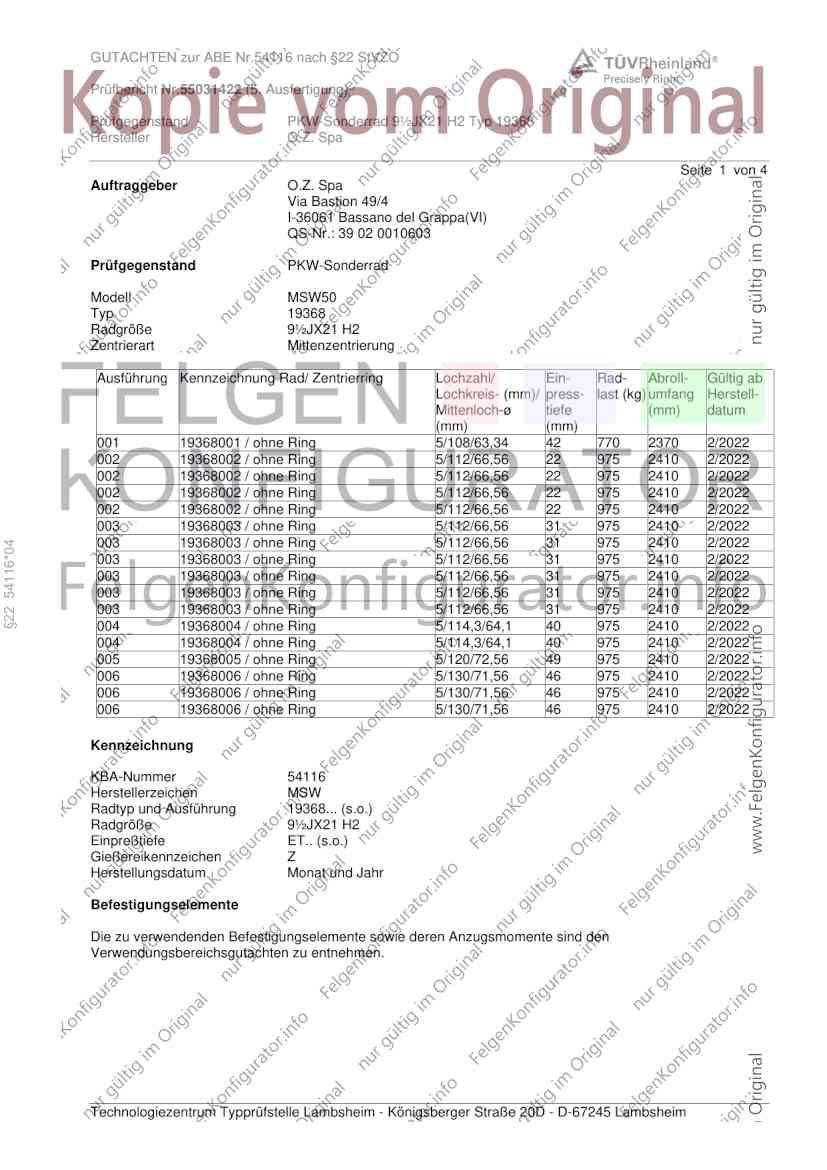

GUTACHTEN zur ABE Nr.54116 nach §22 StVZO
Prüfbericht Nr.55031422 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9½JX21 H2 Typ 19368
Hersteller O.Z. Spa
Seite 1 von 4
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW50
Typ 19368
Radgröße 9½JX21 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
001 19368001 / ohne Ring 5/108/63,34 42 770 2370 2/2022
002 19368002 / ohne Ring 5/112/66,56 22 975 2410 2/2022
002 19368002 / ohne Ring 5/112/66,56 22 975 2410 2/2022
002 19368002 / ohne Ring 5/112/66,56 22 975 2410 2/2022
002 19368002 / ohne Ring 5/112/66,56 22 975 2410 2/2022
003 19368003 / ohne Ring 5/112/66,56 31 975 2410 2/2022
003 19368003 / ohne Ring 5/112/66,56 31 975 2410 2/2022
§22 54116*04
003 19368003 / ohne Ring 5/112/66,56 31 975 2410 2/2022
003 19368003 / ohne Ring 5/112/66,56 31 975 2410 2/2022
003 19368003 / ohne Ring 5/112/66,56 31 975 2410 2/2022
003 19368003 / ohne Ring 5/112/66,56 31 975 2410 2/2022
004 19368004 / ohne Ring 5/114,3/64,1 40 975 2410 2/2022
004 19368004 / ohne Ring 5/114,3/64,1 40 975 2410 2/2022
005 19368005 / ohne Ring 5/120/72,56 49 975 2410 2/2022
006 19368006 / ohne Ring 5/130/71,56 46 975 2410 2/2022
006 19368006 / ohne Ring 5/130/71,56 46 975 2410 2/2022
006 19368006 / ohne Ring 5/130/71,56 46 975 2410 2/2022
Kennzeichnung
KBA-Nummer 54116
Herstellerzeichen MSW
Radtyp und Ausführung 19368... (s.o.)
Radgröße 9½JX21 H2
Einpreßtiefe ET.. (s.o.)
Gießereikennzeichen Z
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54116 nach §22 StVZO
Prüfbericht Nr.55031422 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9½JX21 H2 Typ 19368
Hersteller O.Z. Spa
Seite 2 von 4

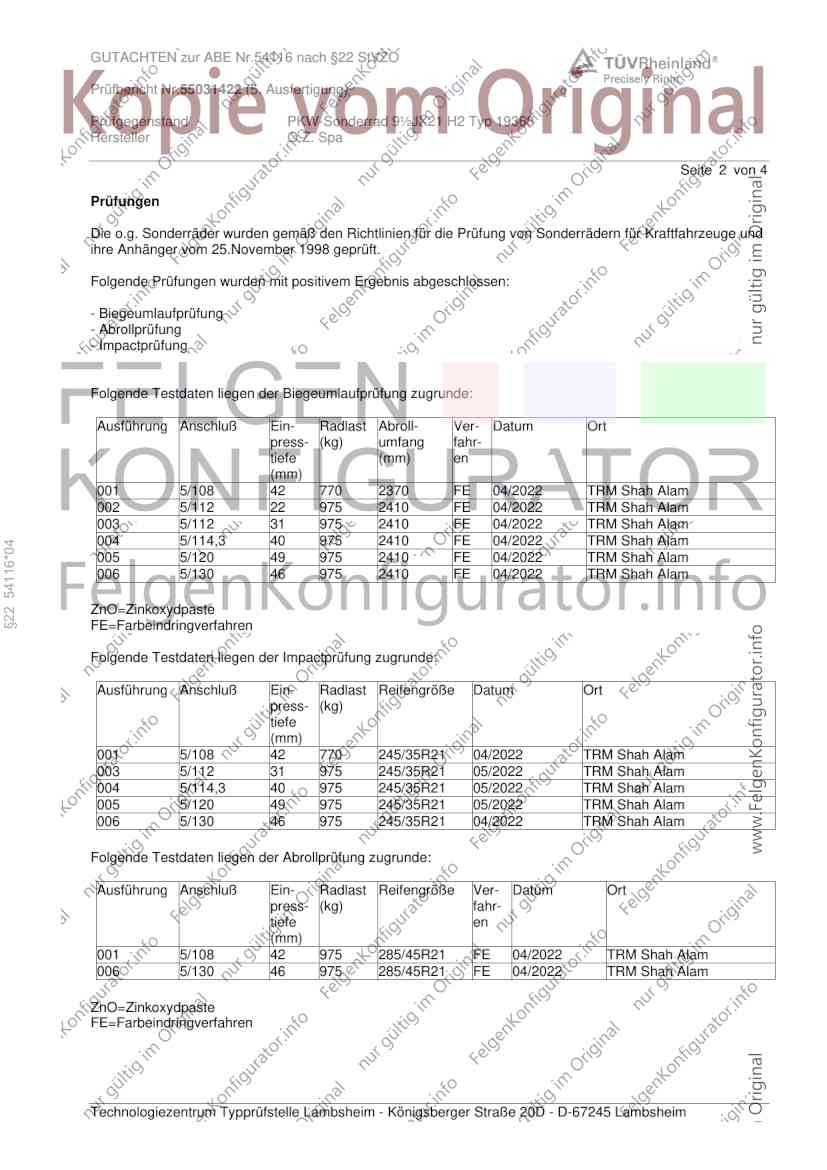

Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und
ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Abroll- Ver- Datum Ort
press- (kg) umfang fahr-
tiefe (mm) en
(mm)
001 5/108 42 770 2370 FE 04/2022 TRM Shah Alam
002 5/112 22 975 2410 FE 04/2022 TRM Shah Alam
003 5/112 31 975 2410 FE 04/2022 TRM Shah Alam
004 5/114,3 40 975 2410 FE 04/2022 TRM Shah Alam
§22 54116*04
005 5/120 49 975 2410 FE 04/2022 TRM Shah Alam
006 5/130 46 975 2410 FE 04/2022 TRM Shah Alam
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Datum Ort
press- (kg)
tiefe
(mm)
001 5/108 42 770 245/35R21 04/2022 TRM Shah Alam
003 5/112 31 975 245/35R21 05/2022 TRM Shah Alam
004 5/114,3 40 975 245/35R21 05/2022 TRM Shah Alam
005 5/120 49 975 245/35R21 05/2022 TRM Shah Alam
006 5/130 46 975 245/35R21 04/2022 TRM Shah Alam
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Ver- Datum Ort
press- (kg) fahr-
tiefe en
(mm)
001 5/108 42 975 285/45R21 FE 04/2022 TRM Shah Alam
006 5/130 46 975 285/45R21 FE 04/2022 TRM Shah Alam
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54116 nach §22 StVZO
Prüfbericht Nr.55031422 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9½JX21 H2 Typ 19368
Hersteller O.Z. Spa
Seite 3 von 4

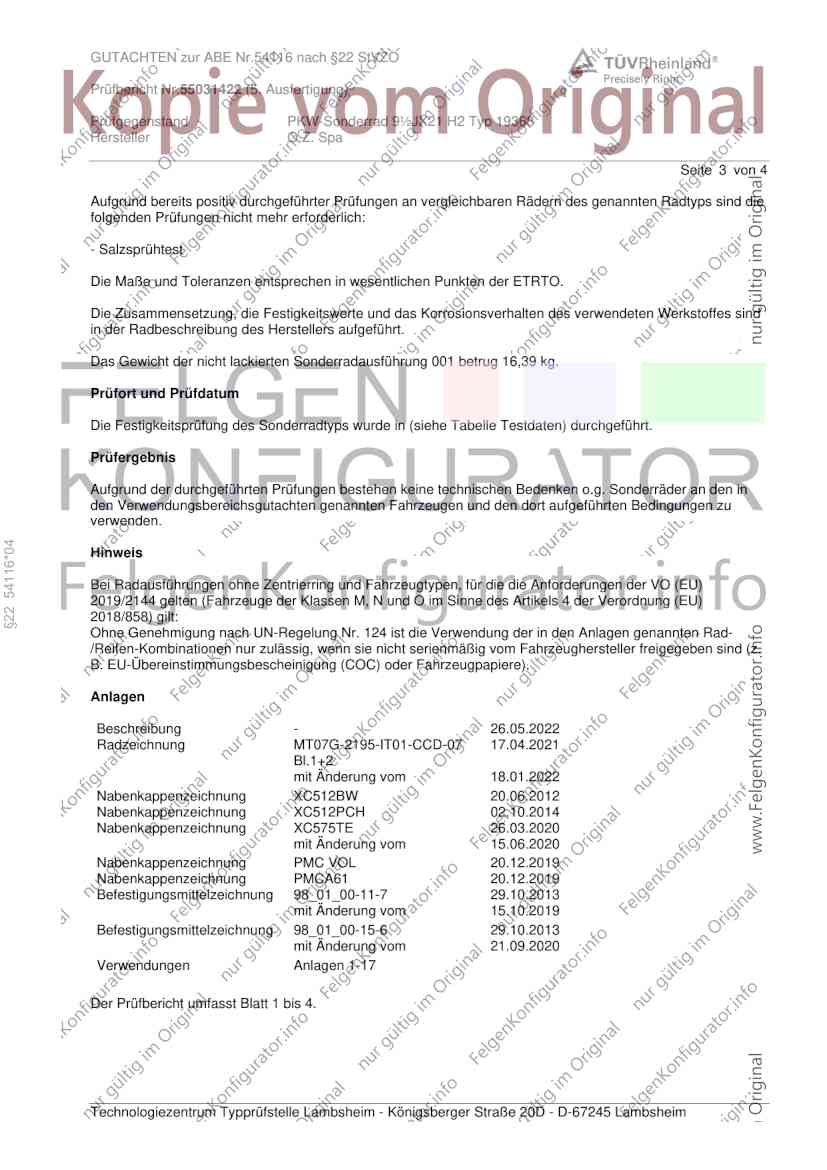

Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps sind die
folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind
in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 001 betrug 16,39 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in (siehe Tabelle Testdaten) durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an den in
den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen zu
verwenden.
§22 54116*04
Hinweis
Bei Radausführungen ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU)
2019/2144 gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU)
2018/858) gilt:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung der in den Anlagen genannten Rad-
/Reifen-Kombinationen nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind (z.
B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Anlagen
Beschreibung - 26.05.2022
Radzeichnung MT07G-2195-IT01-CCD-07 17.04.2021
Bl.1+2
mit Änderung vom 18.01.2022
Nabenkappenzeichnung XC512BW 20.06.2012
Nabenkappenzeichnung XC512PCH 02.10.2014
Nabenkappenzeichnung XC575TE 26.03.2020
mit Änderung vom 15.06.2020
Nabenkappenzeichnung PMC VOL 20.12.2019
Nabenkappenzeichnung PMCA61 20.12.2019
Befestigungsmittelzeichnung 98_01_00-11-7 29.10.2013
mit Änderung vom 15.10.2019
Befestigungsmittelzeichnung 98_01_00-15-6 29.10.2013
mit Änderung vom 21.09.2020
Verwendungen Anlagen 1-17
Der Prüfbericht umfasst Blatt 1 bis 4.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54116 nach §22 StVZO
Prüfbericht Nr.55031422 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9½JX21 H2 Typ 19368
Hersteller O.Z. Spa
Seite 4 von 4
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. April 2025
Pohl 00445952.DOCX
§22 54116*04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54116 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55031422 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9½JX21 H2 Typ 19368
Hersteller O.Z. Spa
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt:
Es entfällt:
§22 54116*04
