Prüfbericht / Test Report ECE R124 002484
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55049324 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7.0J X 16 H2 Typ / Type 19470
Hersteller / Manufacturer O.Z. Spa
Seite 1 von 6
Prüfgegenstand / Test object Dimensionsgleiches PKW-Nachrüstrad
Pattern part replacement wheel
Ausfüh- Kennzeichnung Rad / Zentrierring Lochzahl/ Einpress- Radlast Abrollumfang
rung/ Marking wheel / ring Lochkreis-ø (mm)/ tiefe Wheel circumference
Version Mittenloch-ø (mm) Inset (mm) load (kg) (mm)
Number of holes/
pcd (mm)/
center hole-Ø (mm)
002 19470 002 / ohne Ring 5/108/63,34 50 680 2050
Befestigungsmittel / Fixing elements
Nr. Art der Befestigungsmittel/ Bund Anzugsmoment Schaftlänge Artikel-Nr.
Type of fixing parts Profile Tourque (Nm) Length (mm) Part number
S01 Mutter M12x1,5 Kegel 60° 130 - 81010004
S02 Mutter M12x1,5 Kegel 60° 135 - 81010004
R124 E1*124R00/03*2484*01
S03 Serienschraube M14x1,5 Kegel 60° 140 34 Serie
Verwendungsbereich / Application
Hersteller/Manufacturer Ford
Volvo
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002484
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55049324 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7.0J X 16 H2 Typ / Type 19470
Hersteller / Manufacturer O.Z. Spa
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Power range Tire size Tire-referenced stipulations and notes Hinweise/
ABE/EWG-Nr. Additional
Vehicle manufacturer/ stipulations and
model name/ type/ notes
approval number
Ford C-MAX 66-107 205/55R16 A33 ECE A16 A21 B02
DM2 S01
e13*2001/116*0109*.
Ford C-Max (Compact) 63-134 205/55R16 A91 ECE A16 A21 A58
DXA 63-134 215/55R16 A12 ECE B02 KoS S02
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Focus (II) 59-107 205/55R16 A33 ECE A16 A21 B02
DA3, DB3 Car Flh Sth S01
R124 E1*124R00/03*2484*01
e13*2001/116*
0144,0157*..
Ford Focus (III) 63-134 205/55R16 A33 ECE A16 A21 A58
DYB 63-134 215/55R16 A12 ECE Car Flh Lim S01
e13*2007/46*1138*..
- incl. Facelift 2014
Ford Focus Cabrio (II) 74-107 205/55R16 A33 ECE A16 A21 B02
DB3 Cbo S01
e13*2001/116*0157*.
Ford Grand C-Max 70-134 205/55R16 A91 ECE A16 A21 A58
DXA 70-134 215/55R16 A12 ECE B02 KmS S02
e13*2007/46*1103*..
- incl. Facelift 2015
Volvo S60, V60 84-180 205/60R16 A13 ECE A16 A21 A57
F, F-N2D 84-242 215/55R16 A33 ECE Car Lim Npf S03
e9*2007/46*0023*..;
e13*2007/46*1157*..
Volvo S60CC, V60CC 110-187 215/65R16 A98 ECE A16 A21 A57
F Car KMV Lim
e9*2007/46*0023*.. S03
- Cross Country
Volvo S80 80-180 205/60R16 A13 ECE A16 A21 S03
A, A-2D 80-224 225/55R16 A33 ECE
e9*2001/116*0057*..,
e1*2001/116*0504*..
Volvo V40 84 195/60R16 A13 ECE A16 A21 A58
M, M-N2E 84 - 187 205/55R16 A33 ECE Flh X4V S01
e4*2001/116*
0076*27-..;
e13*2007/46*1337*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002484
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55049324 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7.0J X 16 H2 Typ / Type 19470
Hersteller / Manufacturer O.Z. Spa

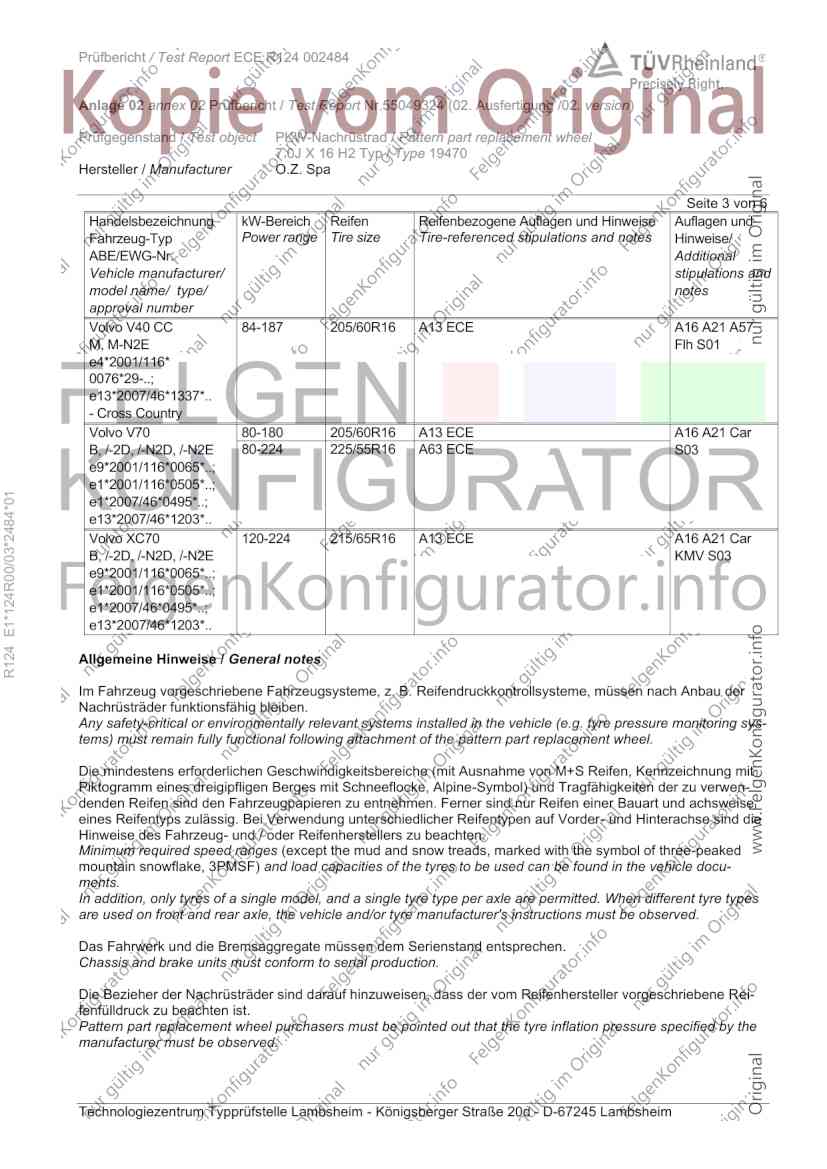

Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Power range Tire size Tire-referenced stipulations and notes Hinweise/
ABE/EWG-Nr. Additional
Vehicle manufacturer/ stipulations and
model name/ type/ notes
approval number
Volvo V40 CC 84-187 205/60R16 A13 ECE A16 A21 A57
M, M-N2E Flh S01
e4*2001/116*
0076*29-..;
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-180 205/60R16 A13 ECE A16 A21 Car
B, /-2D, /-N2D, /-N2E 80-224 225/55R16 A63 ECE S03
e9*2001/116*0065*..;
e1*2001/116*0505*..;
R124 E1*124R00/03*2484*01
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70 120-224 215/65R16 A13 ECE A16 A21 Car
B, /-2D, /-N2D, /-N2E KMV S03
e9*2001/116*0065*..;
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise / General notes
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Nachrüsträder funktionsfähig bleiben.
Any safety-critical or environmentally relevant systems installed in the vehicle (e.g. tyre pressure monitoring sys-
tems) must remain fully functional following attachment of the pattern part replacement wheel.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu verwen-
denden Reifen sind den Fahrzeugpapieren zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise
eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die
Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Minimum required speed ranges (except the mud and snow treads, marked with the symbol of three-peaked
mountain snowflake, 3PMSF) and load capacities of the tyres to be used can be found in the vehicle docu-
ments.
In addition, only tyres of a single model, and a single tyre type per axle are permitted. When different tyre types
are used on front and rear axle, the vehicle and/or tyre manufacturer's instructions must be observed.
Das Fahrwerk und die Bremsaggregate müssen dem Serienstand entsprechen.
Chassis and brake units must conform to serial production.
Die Bezieher der Nachrüsträder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene Rei-
fenfülldruck zu beachten ist.
Pattern part replacement wheel purchasers must be pointed out that the tyre inflation pressure specified by the
manufacturer must be observed.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002484
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55049324 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7.0J X 16 H2 Typ / Type 19470
Hersteller / Manufacturer O.Z. Spa

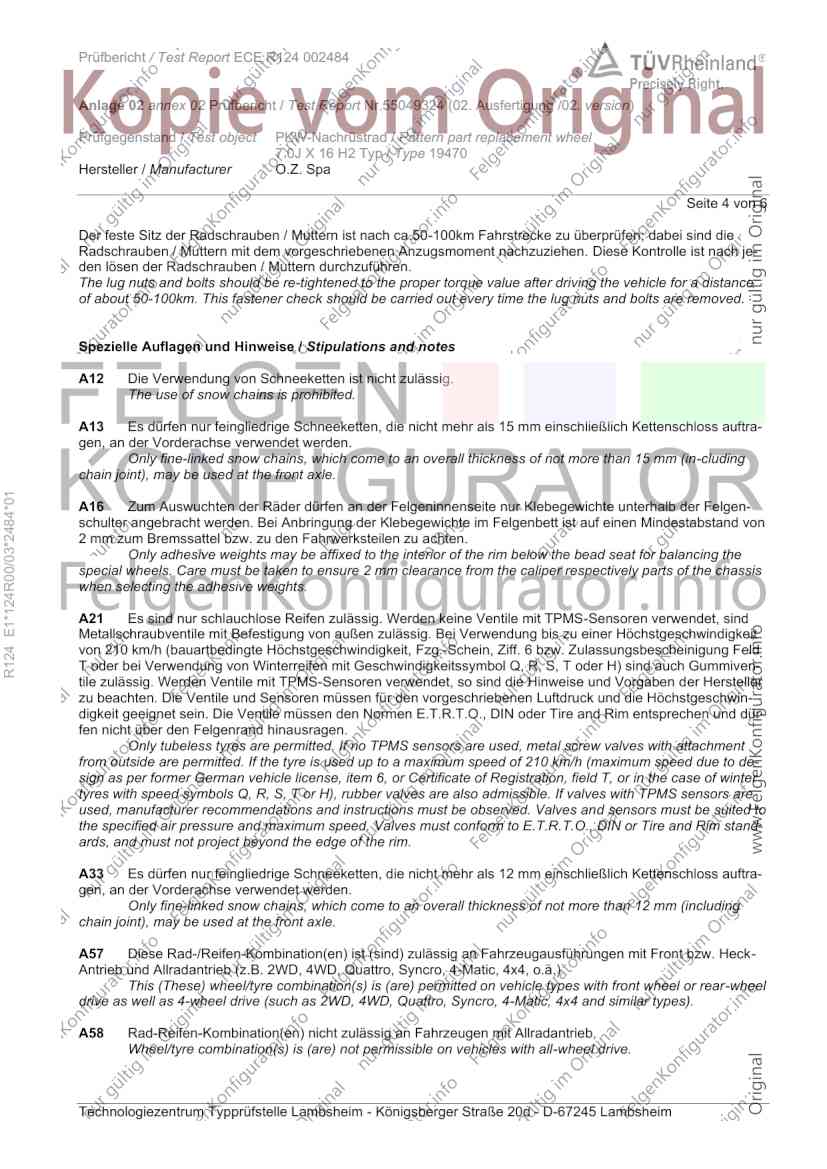

Seite 4 von 6
Der feste Sitz der Radschrauben / Muttern ist nach ca.50-100km Fahrstrecke zu überprüfen; dabei sind die
Radschrauben / Muttern mit dem vorgeschriebenen Anzugsmoment nachzuziehen. Diese Kontrolle ist nach je-
den lösen der Radschrauben / Muttern durchzuführen.
The lug nuts and bolts should be re-tightened to the proper torque value after driving the vehicle for a distance
of about 50-100km. This fastener check should be carried out every time the lug nuts and bolts are removed.
Spezielle Auflagen und Hinweise / Stipulations and notes
A12 Die Verwendung von Schneeketten ist nicht zulässig.
The use of snow chains is prohibited.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss auftra-
gen, an der Vorderachse verwendet werden.
Only fine-linked snow chains, which come to an overall thickness of not more than 15 mm (in-cluding
chain joint), may be used at the front axle.
R124 E1*124R00/03*2484*01
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der Felgen-
schulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen Mindestabstand von
2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
Only adhesive weights may be affixed to the interior of the rim below the bead seat for balancing the
special wheels. Care must be taken to ensure 2 mm clearance from the caliper respectively parts of the chassis
when selecting the adhesive weights.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet, sind
Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer Höchstgeschwindigkeit
von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld
T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiven-
tile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller
zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwin-
digkeit geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dür-
fen nicht über den Felgenrand hinausragen.
Only tubeless tyres are permitted. If no TPMS sensors are used, metal screw valves with attachment
from outside are permitted. If the tyre is used up to a maximum speed of 210 km/h (maximum speed due to de-
sign as per former German vehicle license, item 6, or Certificate of Registration, field T, or in the case of winter
tyres with speed symbols Q, R, S, T or H), rubber valves are also admissible. If valves with TPMS sensors are
used, manufacturer recommendations and instructions must be observed. Valves and sensors must be suited to
the specified air pressure and maximum speed. Valves must conform to E.T.R.T.O., DIN or Tire and Rim stand-
ards, and must not project beyond the edge of the rim.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss auftra-
gen, an der Vorderachse verwendet werden.
Only fine-linked snow chains, which come to an overall thickness of not more than 12 mm (including
chain joint), may be used at the front axle.
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw. Heck-
Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
This (These) wheel/tyre combination(s) is (are) permitted on vehicle types with front wheel or rear-wheel
drive as well as 4-wheel drive (such as 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 and similar types).
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Wheel/tyre combination(s) is (are) not permissible on vehicles with all-wheel drive.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002484
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55049324 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7.0J X 16 H2 Typ / Type 19470
Hersteller / Manufacturer O.Z. Spa

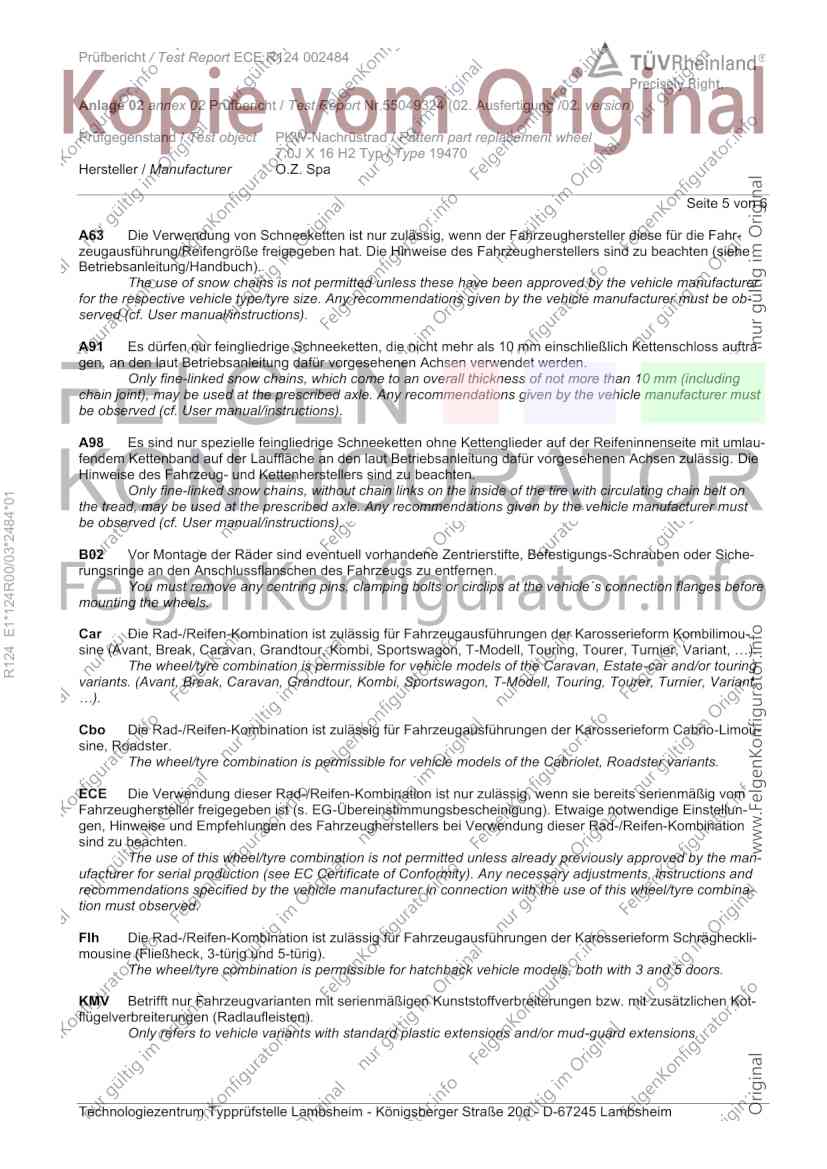

Seite 5 von 6
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die Fahr-
zeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu beachten (siehe
Betriebsanleitung/Handbuch).
The use of snow chains is not permitted unless these have been approved by the vehicle manufacturer
for the respective vehicle type/tyre size. Any recommendations given by the vehicle manufacturer must be ob-
served (cf. User manual/instructions).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss auftra-
gen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Only fine-linked snow chains, which come to an overall thickness of not more than 10 mm (including
chain joint), may be used at the prescribed axle. Any recommendations given by the vehicle manufacturer must
be observed (cf. User manual/instructions).
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit umlau-
fendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen Achsen zulässig. Die
Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
Only fine-linked snow chains, without chain links on the inside of the tire with circulating chain belt on
R124 E1*124R00/03*2484*01
the tread, may be used at the prescribed axle. Any recommendations given by the vehicle manufacturer must
be observed (cf. User manual/instructions).
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder Siche-
rungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
You must remove any centring pins, clamping bolts or circlips at the vehicle´s connection flanges before
mounting the wheels.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kombilimou-
sine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier, Variant, …).
The wheel/tyre combination is permissible for vehicle models of the Caravan, Estate-car and/or touring
variants. (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier, Variant,
…).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-Limou-
sine, Roadster.
The wheel/tyre combination is permissible for vehicle models of the Cabriolet, Roadster variants.
ECE Die Verwendung dieser Rad-/Reifen-Kombination ist nur zulässig, wenn sie bereits serienmäßig vom
Fahrzeughersteller freigegeben ist (s. EG-Übereinstimmungsbescheinigung). Etwaige notwendige Einstellun-
gen, Hinweise und Empfehlungen des Fahrzeugherstellers bei Verwendung dieser Rad-/Reifen-Kombination
sind zu beachten.
The use of this wheel/tyre combination is not permitted unless already previously approved by the man-
ufacturer for serial production (see EC Certificate of Conformity). Any necessary adjustments, instructions and
recommendations specified by the vehicle manufacturer in connection with the use of this wheel/tyre combina-
tion must observed.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Schrägheckli-
mousine (Fließheck, 3-türig und 5-türig).
The wheel/tyre combination is permissible for hatchback vehicle models, both with 3 and 5 doors.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen Kot-
flügelverbreiterungen (Radlaufleisten).
Only refers to vehicle variants with standard plastic extensions and/or mud-guard extensions.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Prüfbericht / Test Report ECE R124 002484
Anlage 02 annex 02 Prüfbericht / Test Report Nr.55049324 (02. Ausfertigung /02. version)
Prüfgegenstand / Test object PKW-Nachrüstrad / Pattern part replacement wheel
7.0J X 16 H2 Typ / Type 19470
Hersteller / Manufacturer O.Z. Spa

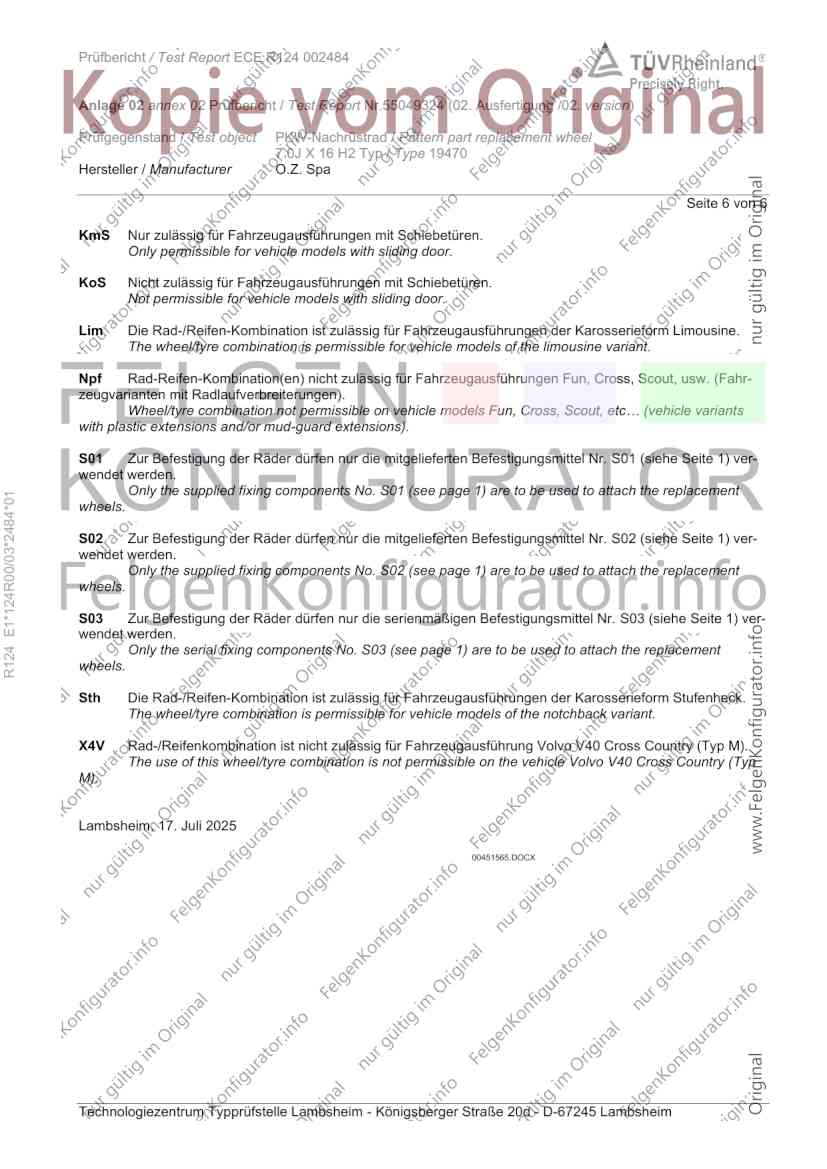

Seite 6 von 6
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
Only permissible for vehicle models with sliding door.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Not permissible for vehicle models with sliding door.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
The wheel/tyre combination is permissible for vehicle models of the limousine variant.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw. (Fahr-
zeugvarianten mit Radlaufverbreiterungen).
Wheel/tyre combination not permissible on vehicle models Fun, Cross, Scout, etc… (vehicle variants
with plastic extensions and/or mud-guard extensions).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1) ver-
wendet werden.
Only the supplied fixing components No. S01 (see page 1) are to be used to attach the replacement
R124 E1*124R00/03*2484*01
wheels.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1) ver-
wendet werden.
Only the supplied fixing components No. S02 (see page 1) are to be used to attach the replacement
wheels.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe Seite 1) ver-
wendet werden.
Only the serial fixing components No. S03 (see page 1) are to be used to attach the replacement
wheels.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stufenheck.
The wheel/tyre combination is permissible for vehicle models of the notchback variant.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country (Typ M).
The use of this wheel/tyre combination is not permissible on the vehicle Volvo V40 Cross Country (Typ
M).
Lambsheim, 17. Juli 2025
00451565.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
