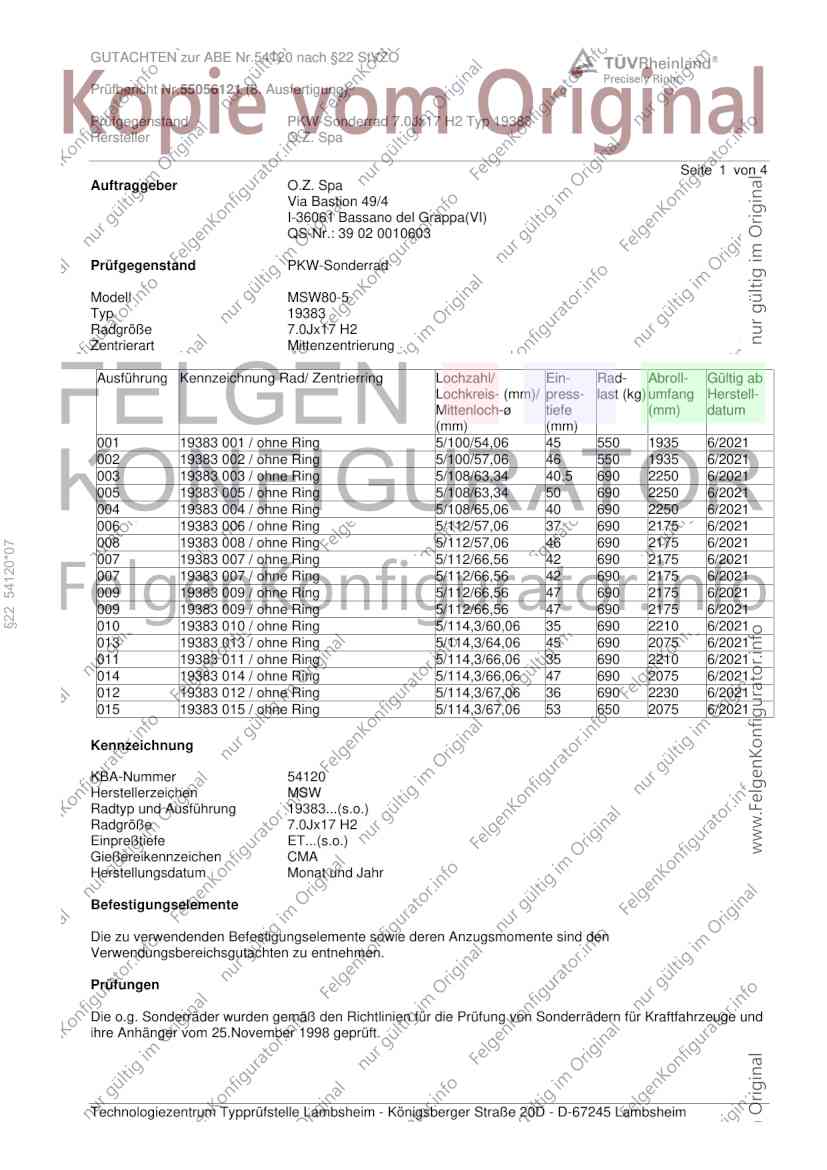

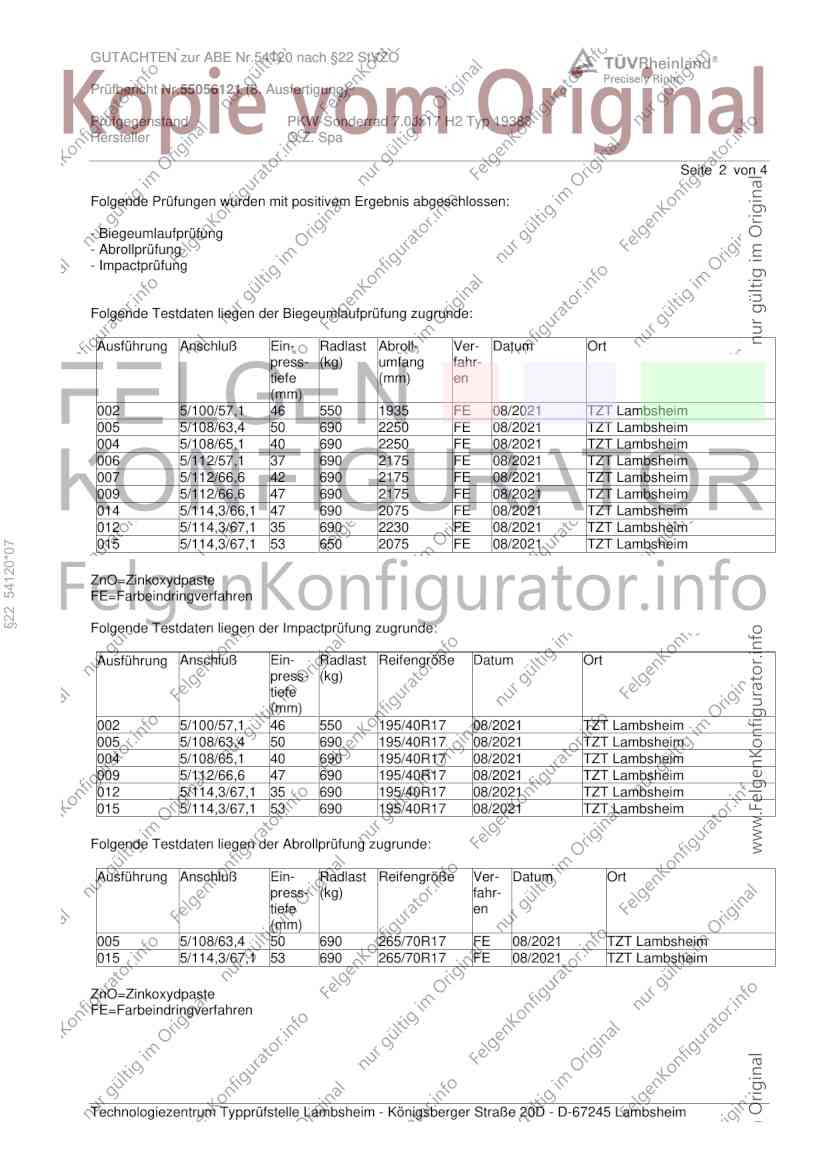

GUTACHTEN zur ABE Nr.54120 nach §22 StVZO
Prüfbericht Nr.55056121 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 1 von 4
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW80-5
Typ 19383
Radgröße 7.0Jx17 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- (mm)/ press- last (kg) umfang Herstell-
Mittenloch-ø tiefe (mm) datum
(mm) (mm)
001 19383 001 / ohne Ring 5/100/54,06 45 550 1935 6/2021
002 19383 002 / ohne Ring 5/100/57,06 46 550 1935 6/2021
003 19383 003 / ohne Ring 5/108/63,34 40,5 690 2250 6/2021
005 19383 005 / ohne Ring 5/108/63,34 50 690 2250 6/2021
004 19383 004 / ohne Ring 5/108/65,06 40 690 2250 6/2021
006 19383 006 / ohne Ring 5/112/57,06 37 690 2175 6/2021
008 19383 008 / ohne Ring 5/112/57,06 46 690 2175 6/2021
§22 54120*07
007 19383 007 / ohne Ring 5/112/66,56 42 690 2175 6/2021
007 19383 007 / ohne Ring 5/112/66,56 42 690 2175 6/2021
009 19383 009 / ohne Ring 5/112/66,56 47 690 2175 6/2021
009 19383 009 / ohne Ring 5/112/66,56 47 690 2175 6/2021
010 19383 010 / ohne Ring 5/114,3/60,06 35 690 2210 6/2021
013 19383 013 / ohne Ring 5/114,3/64,06 45 690 2075 6/2021
011 19383 011 / ohne Ring 5/114,3/66,06 35 690 2210 6/2021
014 19383 014 / ohne Ring 5/114,3/66,06 47 690 2075 6/2021
012 19383 012 / ohne Ring 5/114,3/67,06 36 690 2230 6/2021
015 19383 015 / ohne Ring 5/114,3/67,06 53 650 2075 6/2021
Kennzeichnung
KBA-Nummer 54120
Herstellerzeichen MSW
Radtyp und Ausführung 19383...(s.o.)
Radgröße 7.0Jx17 H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen CMA
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und
ihre Anhänger vom 25.November 1998 geprüft.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54120 nach §22 StVZO
Prüfbericht Nr.55056121 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 2 von 4
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Abroll- Ver- Datum Ort
press- (kg) umfang fahr-
tiefe (mm) en
(mm)
002 5/100/57,1 46 550 1935 FE 08/2021 TZT Lambsheim
005 5/108/63,4 50 690 2250 FE 08/2021 TZT Lambsheim
004 5/108/65,1 40 690 2250 FE 08/2021 TZT Lambsheim
006 5/112/57,1 37 690 2175 FE 08/2021 TZT Lambsheim
007 5/112/66,6 42 690 2175 FE 08/2021 TZT Lambsheim
009 5/112/66,6 47 690 2175 FE 08/2021 TZT Lambsheim
014 5/114,3/66,1 47 690 2075 FE 08/2021 TZT Lambsheim
012 5/114,3/67,1 35 690 2230 FE 08/2021 TZT Lambsheim
015 5/114,3/67,1 53 650 2075 FE 08/2021 TZT Lambsheim
§22 54120*07
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Datum Ort
press- (kg)
tiefe
(mm)
002 5/100/57,1 46 550 195/40R17 08/2021 TZT Lambsheim
005 5/108/63,4 50 690 195/40R17 08/2021 TZT Lambsheim
004 5/108/65,1 40 690 195/40R17 08/2021 TZT Lambsheim
009 5/112/66,6 47 690 195/40R17 08/2021 TZT Lambsheim
012 5/114,3/67,1 35 690 195/40R17 08/2021 TZT Lambsheim
015 5/114,3/67,1 53 690 195/40R17 08/2021 TZT Lambsheim
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Ver- Datum Ort
press- (kg) fahr-
tiefe en
(mm)
005 5/108/63,4 50 690 265/70R17 FE 08/2021 TZT Lambsheim
015 5/114,3/67,1 53 690 265/70R17 FE 08/2021 TZT Lambsheim
ZnO=Zinkoxydpaste
FE=Farbeindringverfahren
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54120 nach §22 StVZO
Prüfbericht Nr.55056121 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 3 von 4
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps sind die
folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind
in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 002 betrug 10,77 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in (siehe Tabellen Testdaten) durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an den in
den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen zu
verwenden.
§22 54120*07
Hinweis
Bei Radausführungen ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU)
2019/2144 gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU)
2018/858) gilt:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung der in den Anlagen genannten Rad-
/Reifen-Kombinationen nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind (z.
B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Anlagen
Beschreibung 03.09.2021
Nabenkappenzeichnung PC080-C 14.05.2012
Nabenkappenzeichnung XC60CPT 13.01.2021
Nabenkappenzeichnung XC566VW 10.05.2013
Nabenkappenzeichnung XC571FR 26.09.2016
Nabenkappenzeichnung XC565BW 06.06.2017
Radzeichnung 647707-5 04.06.2021
mit Änderung vom 03.09.2021
Befestigungsmittelzeichnung 98_01_00-11-7 29.10.2013
mit Änderung vom 15.10.2019
Befestigungsmittelzeichnung 98_01_00-12-8 29.10.2013
mit Änderung vom 13.07.2020
Befestigungsmittelzeichnung 98_01_00-15-6 29.10.2013
mit Änderung vom 21.09.2020
Verwendungen Anlagen 1-17
Der Prüfbericht umfasst Blatt 1 bis 4.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54120 nach §22 StVZO
Prüfbericht Nr.55056121 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 4 von 4
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Mai 2025
Pohl 00447320.DOCX
§22 54120*07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55056121 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt:
Es entfällt:
