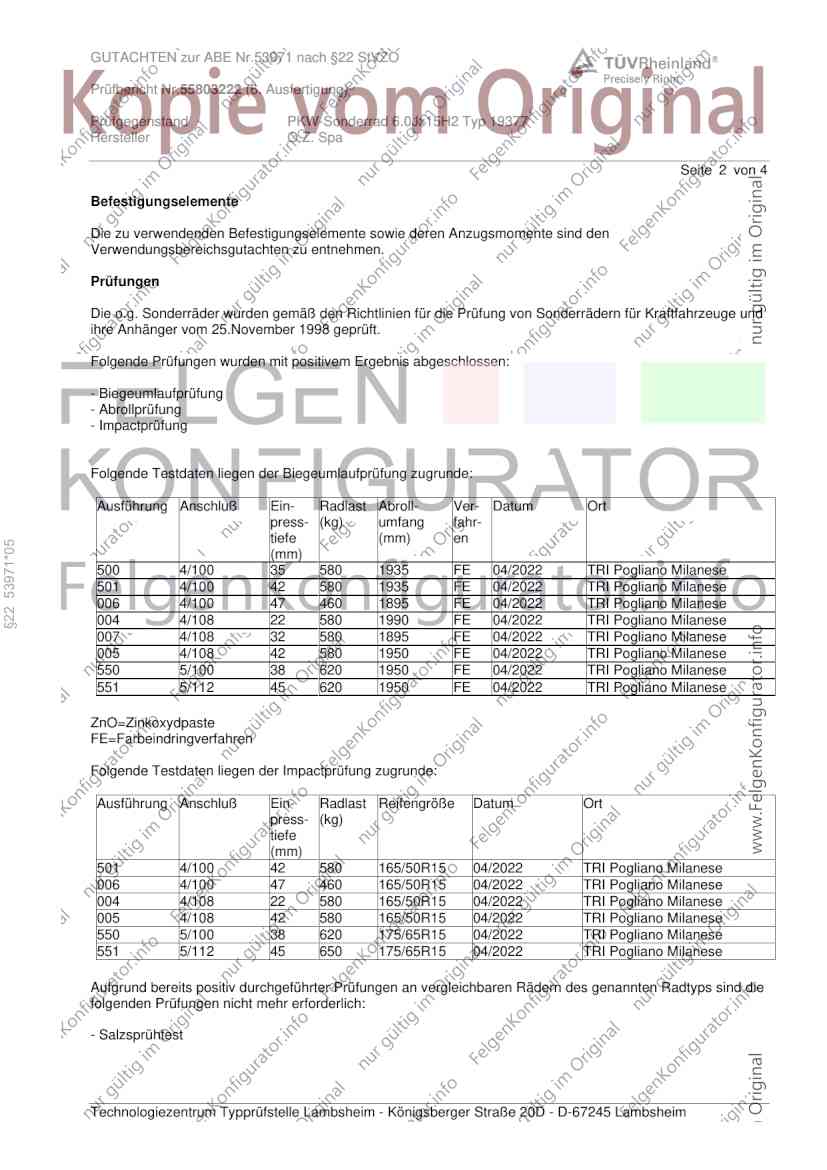

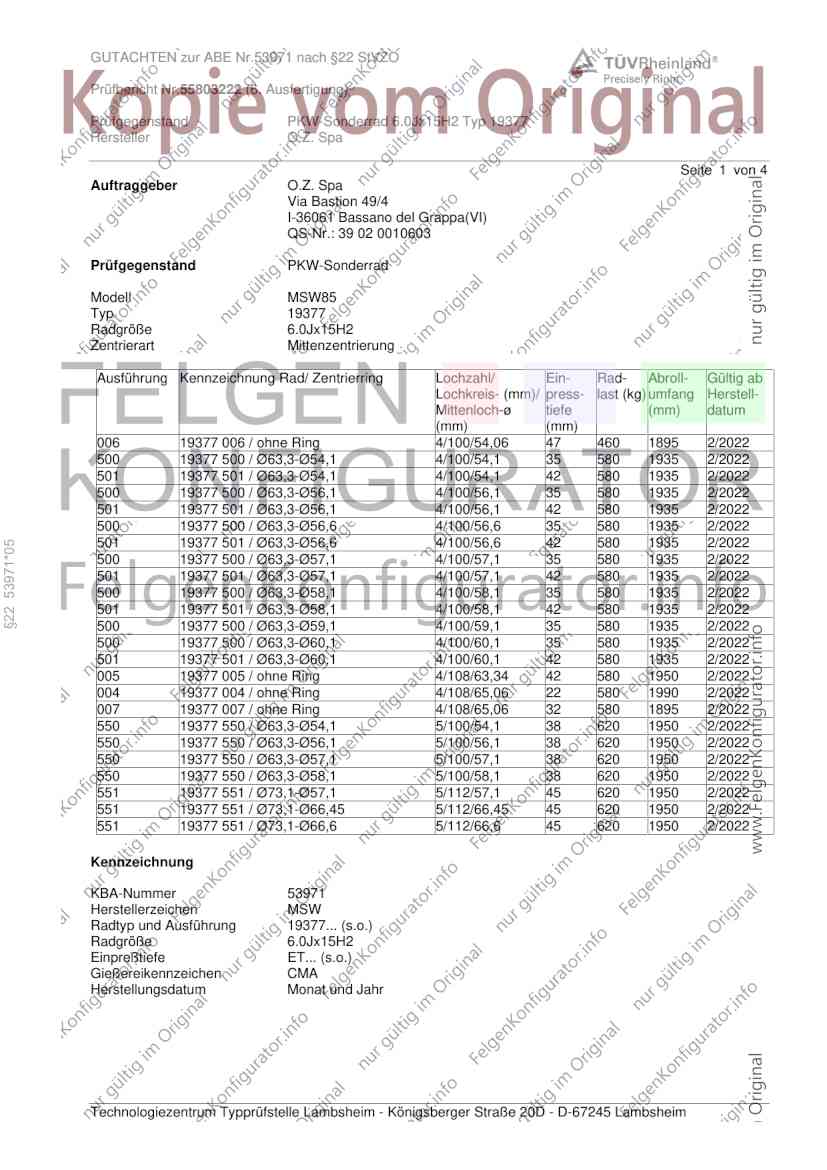

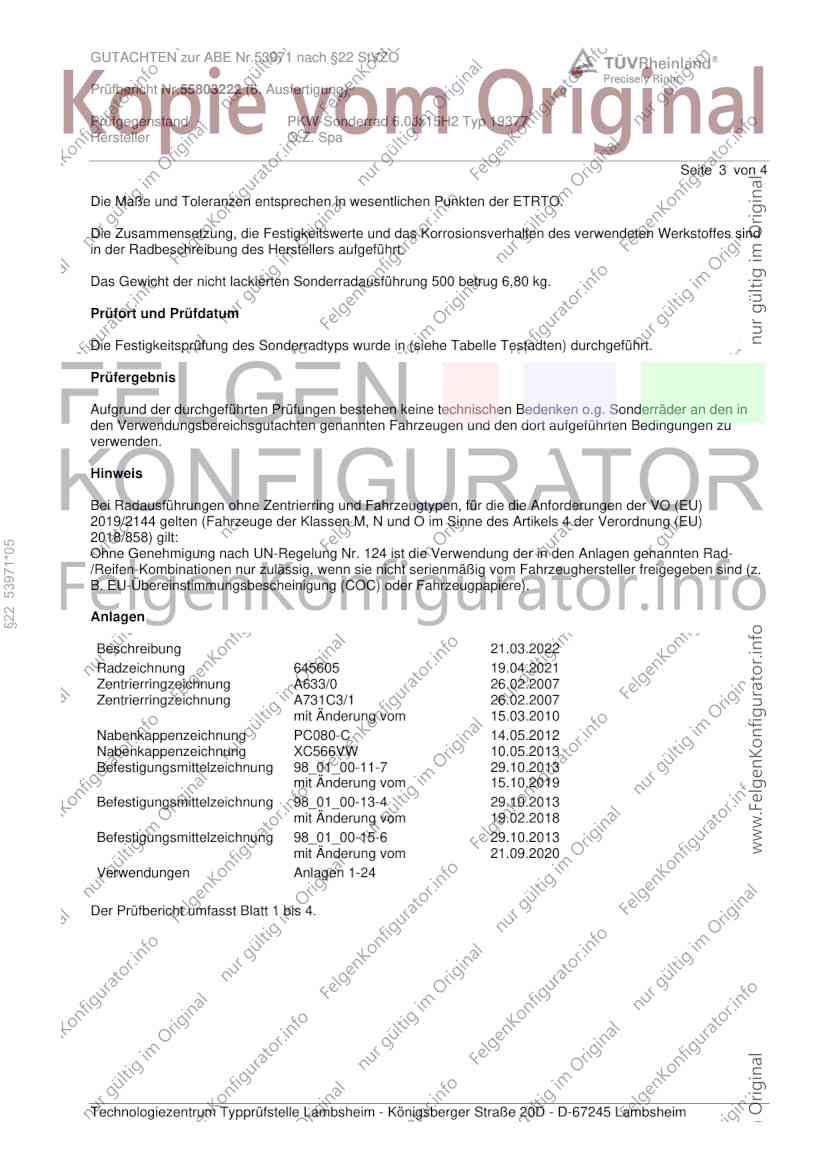

GUTACHTEN zur ABE Nr.53971 nach §22 StVZO Prüfbericht Nr.55803222 (6. Ausfertigung) Prüfgegenstand PKW-Sonderrad 6.0Jx15H2 Typ 19377 Hersteller O.Z. Spa Seite 1 von 4 Auftraggeber O.Z. Spa Via Bastion 49/4 I-36061 Bassano del Grappa(VI) QS-Nr.: 39 02 0010603 Prüfgegenstand PKW-Sonderrad Modell MSW85 Typ 19377 Radgröße 6.0Jx15H2 Zentrierart Mittenzentrierung Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab Lochkreis- (mm)/ press- last (kg) umfang Herstell- Mittenloch-ø tiefe (mm) datum (mm) (mm) 006 19377 006 / ohne Ring 4/100/54,06 47 460 1895 2/2022 500 19377 500 / Ø63,3-Ø54,1 4/100/54,1 35 580 1935 2/2022 501 19377 501 / Ø63,3-Ø54,1 4/100/54,1 42 580 1935 2/2022 500 19377 500 / Ø63,3-Ø56,1 4/100/56,1 35 580 1935 2/2022 501 19377 501 / Ø63,3-Ø56,1 4/100/56,1 42 580 1935 2/2022 500 19377 500 / Ø63,3-Ø56,6 4/100/56,6 35 580 1935 2/2022 501 19377 501 / Ø63,3-Ø56,6 4/100/56,6 42 580 1935 2/2022 §22 53971*05 500 19377 500 / Ø63,3-Ø57,1 4/100/57,1 35 580 1935 2/2022 501 19377 501 / Ø63,3-Ø57,1 4/100/57,1 42 580 1935 2/2022 500 19377 500 / Ø63,3-Ø58,1 4/100/58,1 35 580 1935 2/2022 501 19377 501 / Ø63,3-Ø58,1 4/100/58,1 42 580 1935 2/2022 500 19377 500 / Ø63,3-Ø59,1 4/100/59,1 35 580 1935 2/2022 500 19377 500 / Ø63,3-Ø60,1 4/100/60,1 35 580 1935 2/2022 501 19377 501 / Ø63,3-Ø60,1 4/100/60,1 42 580 1935 2/2022 005 19377 005 / ohne Ring 4/108/63,34 42 580 1950 2/2022 004 19377 004 / ohne Ring 4/108/65,06 22 580 1990 2/2022 007 19377 007 / ohne Ring 4/108/65,06 32 580 1895 2/2022 550 19377 550 / Ø63,3-Ø54,1 5/100/54,1 38 620 1950 2/2022 550 19377 550 / Ø63,3-Ø56,1 5/100/56,1 38 620 1950 2/2022 550 19377 550 / Ø63,3-Ø57,1 5/100/57,1 38 620 1950 2/2022 550 19377 550 / Ø63,3-Ø58,1 5/100/58,1 38 620 1950 2/2022 551 19377 551 / Ø73,1-Ø57,1 5/112/57,1 45 620 1950 2/2022 551 19377 551 / Ø73,1-Ø66,45 5/112/66,45 45 620 1950 2/2022 551 19377 551 / Ø73,1-Ø66,6 5/112/66,6 45 620 1950 2/2022 Kennzeichnung KBA-Nummer 53971 Herstellerzeichen MSW Radtyp und Ausführung 19377... (s.o.) Radgröße 6.0Jx15H2 Einpreßtiefe ET... (s.o.) Gießereikennzeichen CMA Herstellungsdatum Monat und Jahr Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim GUTACHTEN zur ABE Nr.53971 nach §22 StVZO Prüfbericht Nr.55803222 (6. Ausfertigung) Prüfgegenstand PKW-Sonderrad 6.0Jx15H2 Typ 19377 Hersteller O.Z. Spa Seite 2 von 4 Befestigungselemente Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbereichsgutachten zu entnehmen. Prüfungen Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft. Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen: - Biegeumlaufprüfung - Abrollprüfung - Impactprüfung Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde: Ausführung Anschluß Ein- Radlast Abroll- Ver- Datum Ort press- (kg) umfang fahr- tiefe (mm) en §22 53971*05 (mm) 500 4/100 35 580 1935 FE 04/2022 TRI Pogliano Milanese 501 4/100 42 580 1935 FE 04/2022 TRI Pogliano Milanese 006 4/100 47 460 1895 FE 04/2022 TRI Pogliano Milanese 004 4/108 22 580 1990 FE 04/2022 TRI Pogliano Milanese 007 4/108 32 580 1895 FE 04/2022 TRI Pogliano Milanese 005 4/108 42 580 1950 FE 04/2022 TRI Pogliano Milanese 550 5/100 38 620 1950 FE 04/2022 TRI Pogliano Milanese 551 5/112 45 620 1950 FE 04/2022 TRI Pogliano Milanese ZnO=Zinkoxydpaste FE=Farbeindringverfahren Folgende Testdaten liegen der Impactprüfung zugrunde: Ausführung Anschluß Ein- Radlast Reifengröße Datum Ort press- (kg) tiefe (mm) 501 4/100 42 580 165/50R15 04/2022 TRI Pogliano Milanese 006 4/100 47 460 165/50R15 04/2022 TRI Pogliano Milanese 004 4/108 22 580 165/50R15 04/2022 TRI Pogliano Milanese 005 4/108 42 580 165/50R15 04/2022 TRI Pogliano Milanese 550 5/100 38 620 175/65R15 04/2022 TRI Pogliano Milanese 551 5/112 45 650 175/65R15 04/2022 TRI Pogliano Milanese Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps sind die folgenden Prüfungen nicht mehr erforderlich: - Salzsprühtest Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim GUTACHTEN zur ABE Nr.53971 nach §22 StVZO Prüfbericht Nr.55803222 (6. Ausfertigung) Prüfgegenstand PKW-Sonderrad 6.0Jx15H2 Typ 19377 Hersteller O.Z. Spa Seite 3 von 4 Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO. Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt. Das Gewicht der nicht lackierten Sonderradausführung 500 betrug 6,80 kg. Prüfort und Prüfdatum Die Festigkeitsprüfung des Sonderradtyps wurde in (siehe Tabelle Testadten) durchgeführt. Prüfergebnis Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedingungen zu verwenden. Hinweis Bei Radausführungen ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858) gilt: §22 53971*05 Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung der in den Anlagen genannten Rad- /Reifen-Kombinationen nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben sind (z. B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere). Anlagen Beschreibung 21.03.2022 Radzeichnung 645605 19.04.2021 Zentrierringzeichnung A633/0 26.02.2007 Zentrierringzeichnung A731C3/1 26.02.2007 mit Änderung vom 15.03.2010 Nabenkappenzeichnung PC080-C 14.05.2012 Nabenkappenzeichnung XC566VW 10.05.2013 Befestigungsmittelzeichnung 98_01_00-11-7 29.10.2013 mit Änderung vom 15.10.2019 Befestigungsmittelzeichnung 98_01_00-13-4 29.10.2013 mit Änderung vom 19.02.2018 Befestigungsmittelzeichnung 98_01_00-15-6 29.10.2013 mit Änderung vom 21.09.2020 Verwendungen Anlagen 1-24 Der Prüfbericht umfasst Blatt 1 bis 4. Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim GUTACHTEN zur ABE Nr.53971 nach §22 StVZO Prüfbericht Nr.55803222 (6. Ausfertigung) Prüfgegenstand PKW-Sonderrad 6.0Jx15H2 Typ 19377 Hersteller O.Z. Spa Seite 4 von 4 Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen Bedenken. Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt. Lambsheim, 15. Mai 2025 Pohl 00447345.DOCX §22 53971*05 Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim GUTACHTEN zur ABE Nr. 53971 nach §22 StVZO Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55803222 (6. Ausfertigung) Prüfgegenstand PKW-Sonderrad 6.0Jx15H2 Typ 19377 Hersteller O.Z. Spa Seite 1 von 1 Liste der Änderungen Es wird geändert: Aktualisierung Verwendungsbereich Es wird berichtigt: Es wird hinzugefügt: Es entfällt: §22 53971*05
