GUTACHTEN zur TTG NR.100110 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19474
Hersteller O.Z. Spa

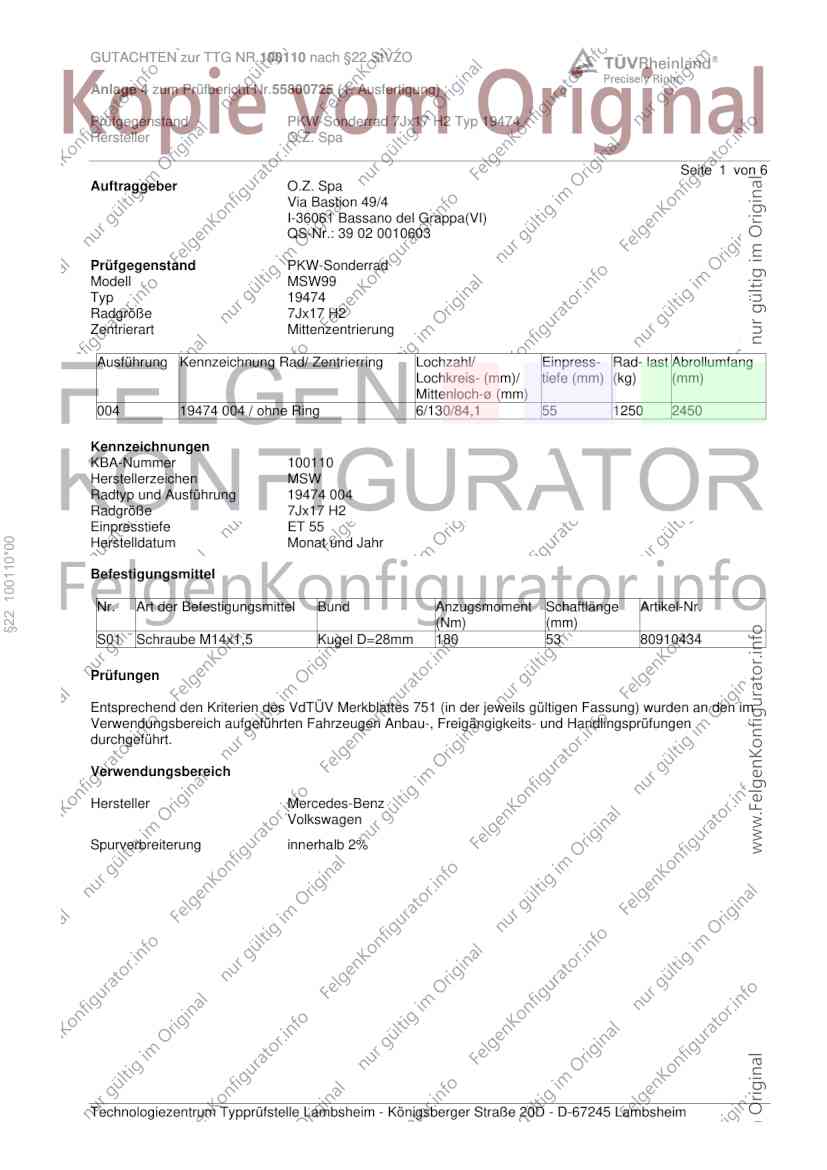

Seite 1 von 6
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW99
Typ 19474
Radgröße 7Jx17 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
004 19474 004 / ohne Ring 6/130/84,1 55 1250 2450
Kennzeichnungen
KBA-Nummer 100110
Herstellerzeichen MSW
Radtyp und Ausführung 19474 004
Radgröße 7Jx17 H2
Einpresstiefe ET 55
Herstelldatum Monat und Jahr
§22 100110*00
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M14x1,5 Kugel D=28mm 180 53 80910434
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100110 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19474
Hersteller O.Z. Spa

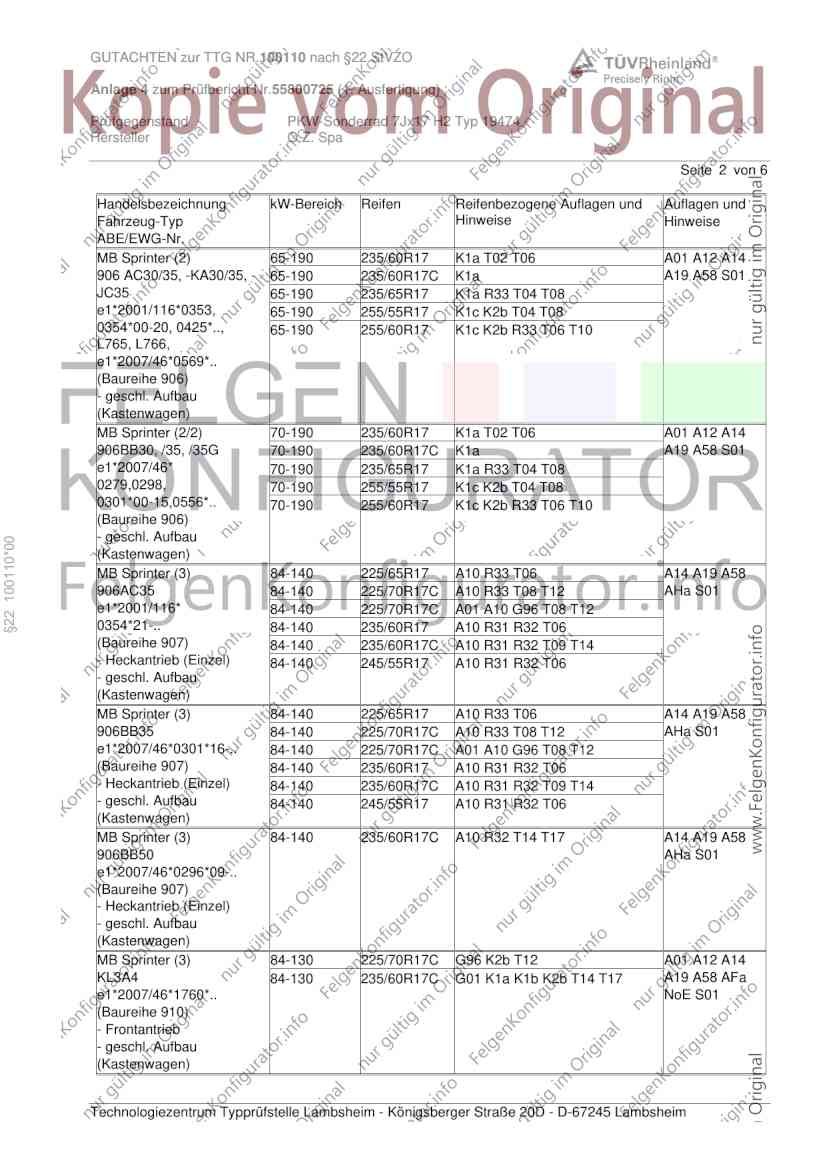

Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
MB Sprinter (2) 65-190 235/60R17 K1a T02 T06 A01 A12 A14
906 AC30/35, -KA30/35, - 65-190 235/60R17C K1a A19 A58 S01
JC35 65-190 235/65R17 K1a R33 T04 T08
e1*2001/116*0353, 65-190 255/55R17 K1c K2b T04 T08
0354*00-20, 0425*.., 65-190 255/60R17 K1c K2b R33 T06 T10
L765, L766,
e1*2007/46*0569*..
(Baureihe 906)
- geschl. Aufbau
(Kastenwagen)
MB Sprinter (2/2) 70-190 235/60R17 K1a T02 T06 A01 A12 A14
906BB30, /35, /35G 70-190 235/60R17C K1a A19 A58 S01
e1*2007/46* 70-190 235/65R17 K1a R33 T04 T08
0279,0298, 70-190 255/55R17 K1c K2b T04 T08
0301*00-15,0556*.. 70-190 255/60R17 K1c K2b R33 T06 T10
(Baureihe 906)
- geschl. Aufbau
§22 100110*00
(Kastenwagen)
MB Sprinter (3) 84-140 225/65R17 A10 R33 T06 A14 A19 A58
906AC35 84-140 225/70R17C A10 R33 T08 T12 AHa S01
e1*2001/116* 84-140 225/70R17C A01 A10 G96 T08 T12
0354*21-.. 84-140 235/60R17 A10 R31 R32 T06
(Baureihe 907) 84-140 235/60R17C A10 R31 R32 T09 T14
- Heckantrieb (Einzel) 84-140 245/55R17 A10 R31 R32 T06
- geschl. Aufbau
(Kastenwagen)
MB Sprinter (3) 84-140 225/65R17 A10 R33 T06 A14 A19 A58
906BB35 84-140 225/70R17C A10 R33 T08 T12 AHa S01
e1*2007/46*0301*16-.. 84-140 225/70R17C A01 A10 G96 T08 T12
(Baureihe 907) 84-140 235/60R17 A10 R31 R32 T06
- Heckantrieb (Einzel) 84-140 235/60R17C A10 R31 R32 T09 T14
- geschl. Aufbau 84-140 245/55R17 A10 R31 R32 T06
(Kastenwagen)
MB Sprinter (3) 84-140 235/60R17C A10 R32 T14 T17 A14 A19 A58
906BB50 AHa S01
e1*2007/46*0296*09-..
(Baureihe 907)
- Heckantrieb (Einzel)
- geschl. Aufbau
(Kastenwagen)
MB Sprinter (3) 84-130 225/70R17C G96 K2b T12 A01 A12 A14
KL3A4 84-130 235/60R17C G01 K1a K1b K2b T14 T17 A19 A58 AFa
e1*2007/46*1760*.. NoE S01
(Baureihe 910)
- Frontantrieb
- geschl. Aufbau
(Kastenwagen)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100110 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19474
Hersteller O.Z. Spa

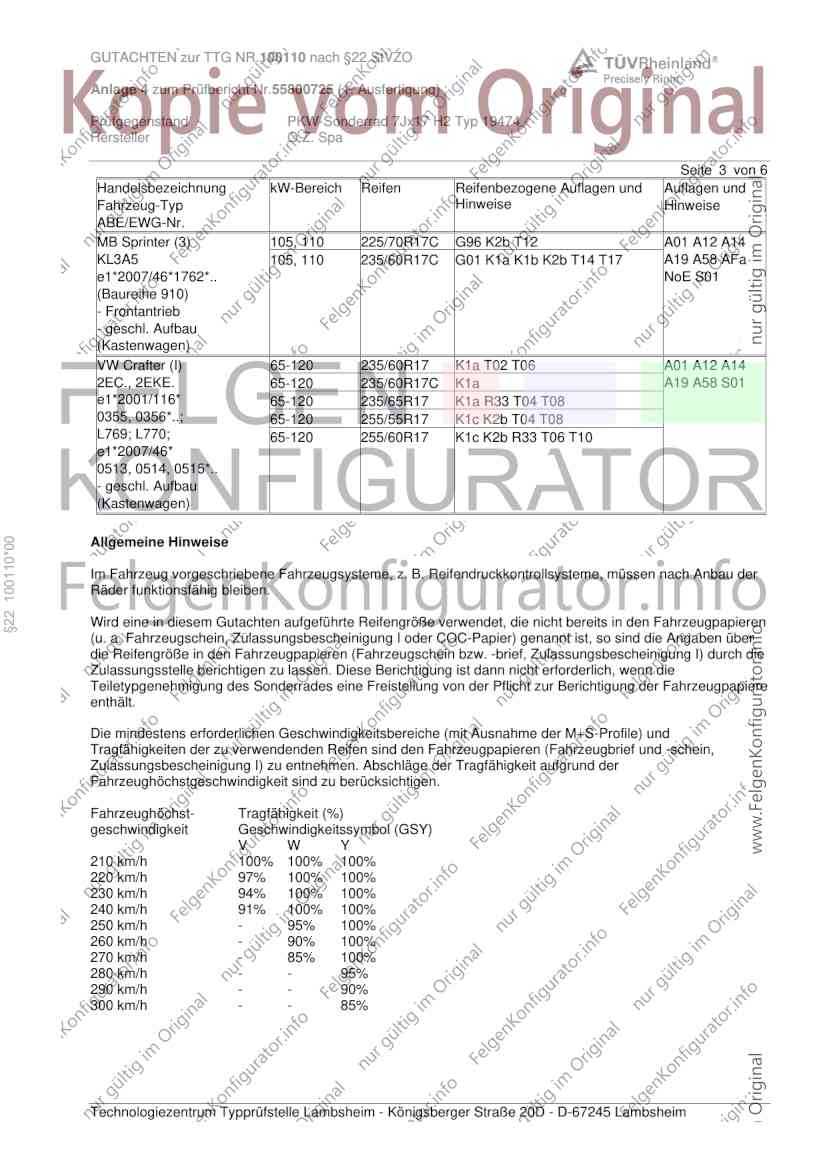

Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
MB Sprinter (3) 105, 110 225/70R17C G96 K2b T12 A01 A12 A14
KL3A5 105, 110 235/60R17C G01 K1a K1b K2b T14 T17 A19 A58 AFa
e1*2007/46*1762*.. NoE S01
(Baureihe 910)
- Frontantrieb
- geschl. Aufbau
(Kastenwagen)
VW Crafter (I) 65-120 235/60R17 K1a T02 T06 A01 A12 A14
2EC., 2EKE. 65-120 235/60R17C K1a A19 A58 S01
e1*2001/116* 65-120 235/65R17 K1a R33 T04 T08
0355, 0356*..; 65-120 255/55R17 K1c K2b T04 T08
L769; L770; 65-120 255/60R17 K1c K2b R33 T06 T10
e1*2007/46*
0513, 0514, 0515*..
- geschl. Aufbau
(Kastenwagen)
§22 100110*00
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die
Teiletypgenehmigung des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100110 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19474
Hersteller O.Z. Spa

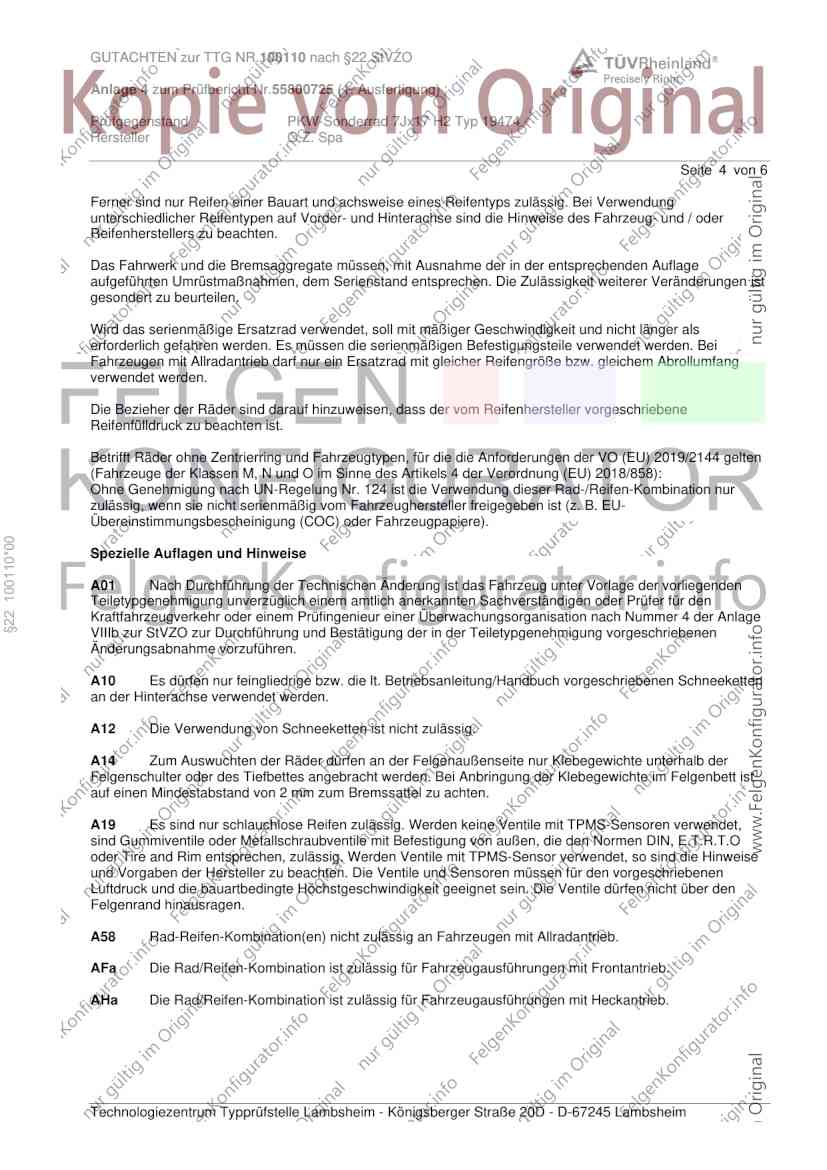

Seite 4 von 6
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
§22 100110*00
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
Teiletypgenehmigung unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der Teiletypgenehmigung vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100110 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19474
Hersteller O.Z. Spa

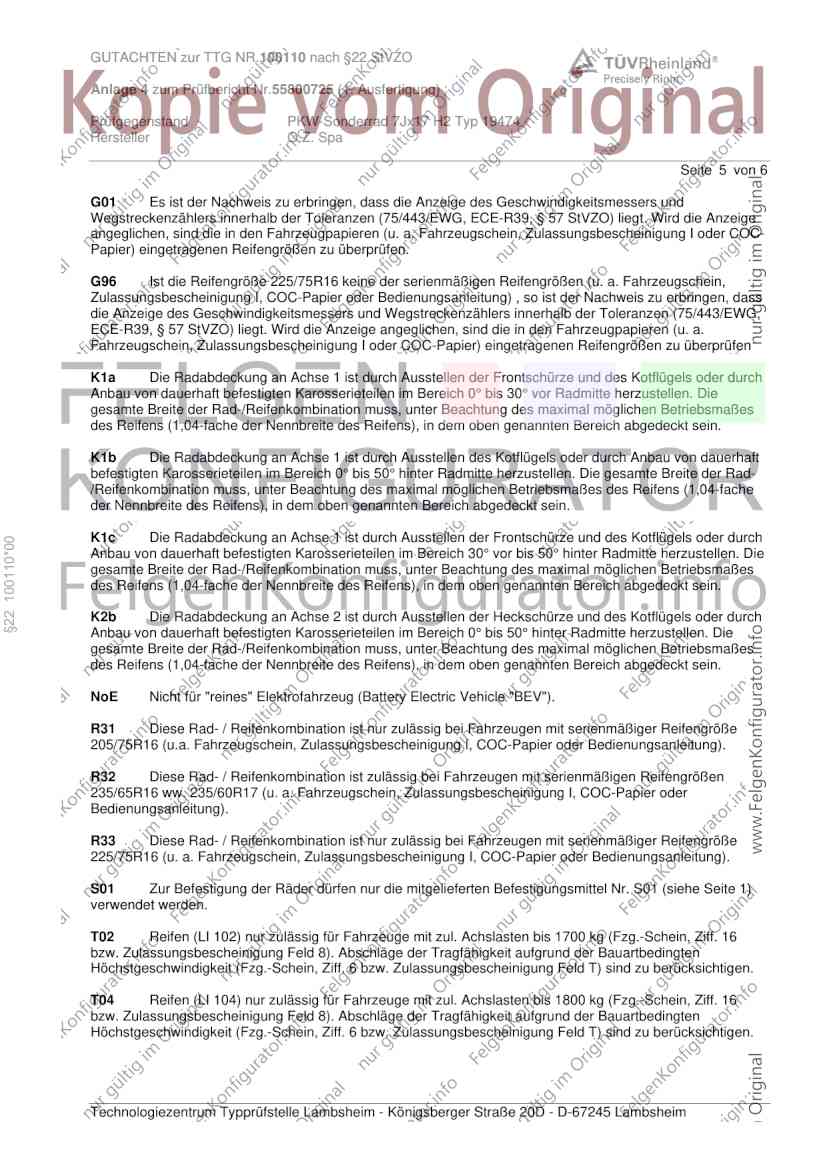

Seite 5 von 6
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G96 Ist die Reifengröße 225/75R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
§22 100110*00
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
R31 Diese Rad- / Reifenkombination ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
205/75R16 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R32 Diese Rad- / Reifenkombination ist zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
235/65R16 ww. 235/60R17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R33 Diese Rad- / Reifenkombination ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
225/75R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100110 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17 H2 Typ 19474
Hersteller O.Z. Spa

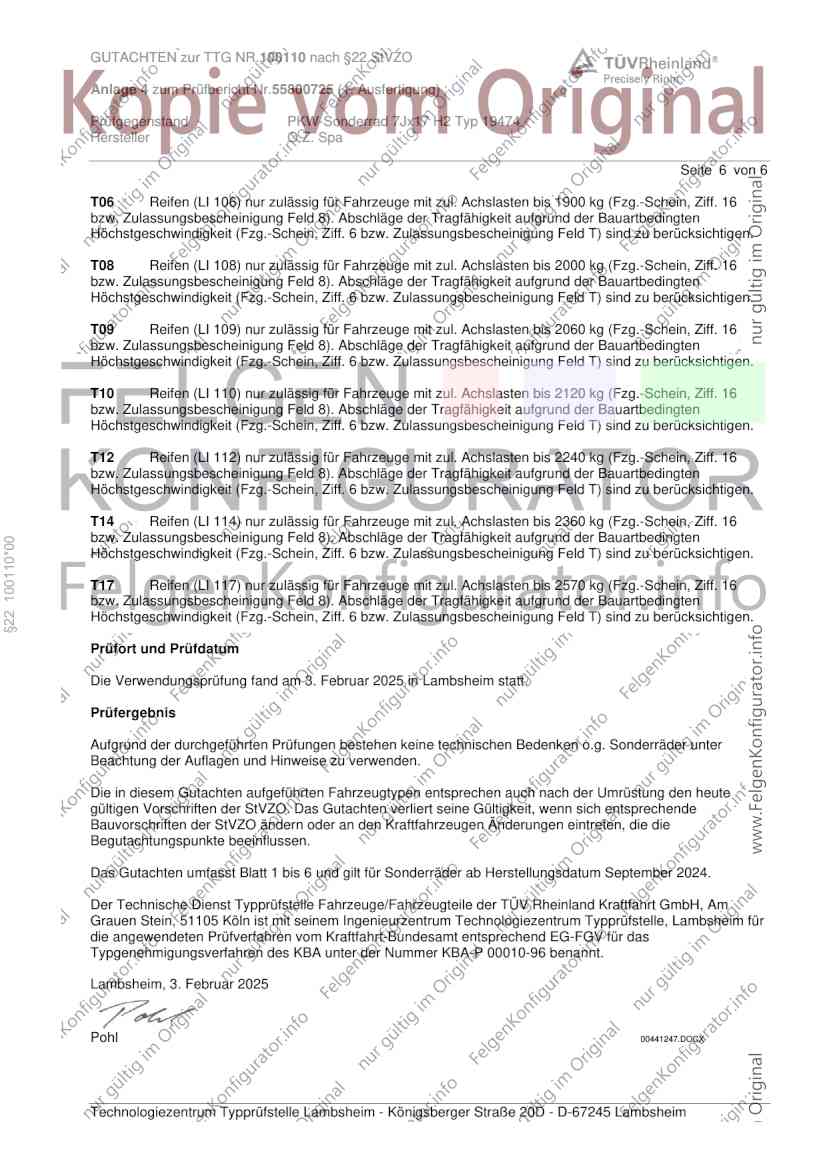

Seite 6 von 6
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T08 Reifen (LI 108) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T09 Reifen (LI 109) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T10 Reifen (LI 110) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T12 Reifen (LI 112) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2240 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T14 Reifen (LI 114) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2360 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 100110*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T17 Reifen (LI 117) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2570 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. Februar 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum September 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. Februar 2025
Pohl 00441247.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
