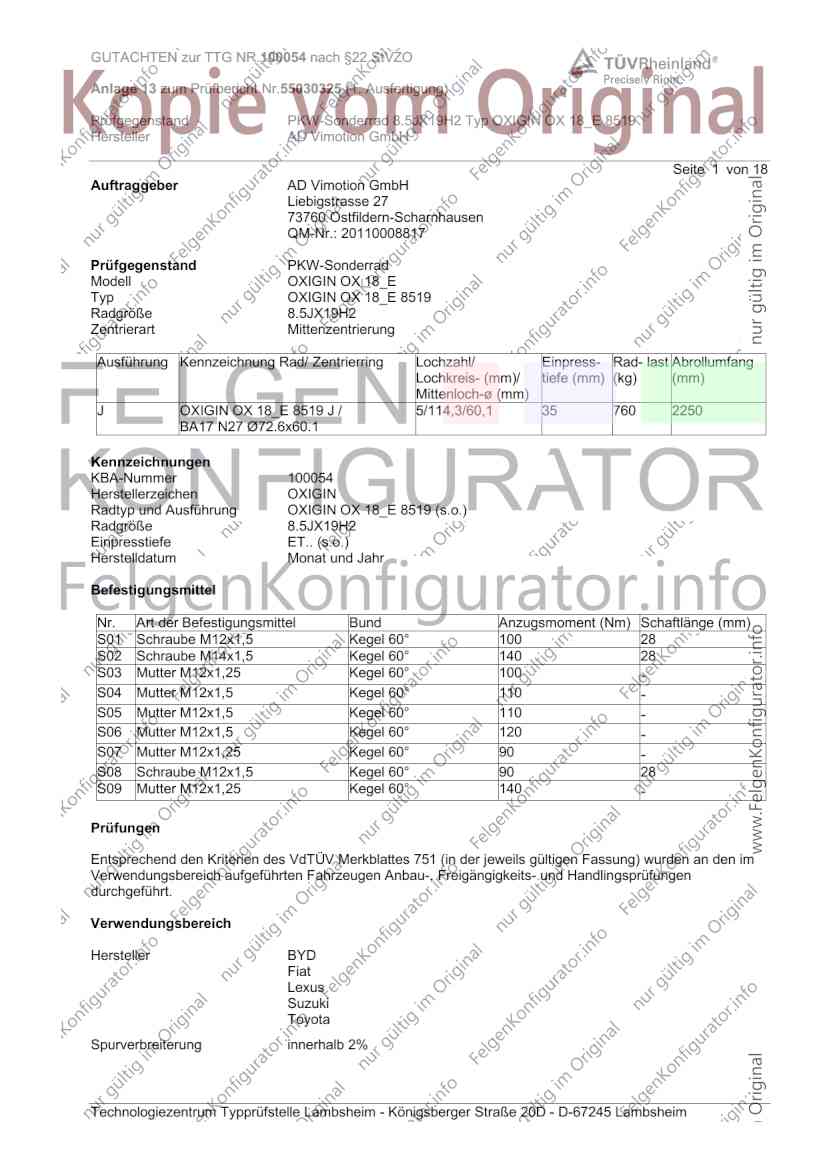

GUTACHTEN zur TTG NR.100054 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55030325 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ OXIGIN OX 18_E 8519
Hersteller AD Vimotion GmbH
Seite 1 von 18
Auftraggeber AD Vimotion GmbH
Liebigstrasse 27
73760 Ostfildern-Scharnhausen
QM-Nr.: 20110008817
Prüfgegenstand PKW-Sonderrad
Modell OXIGIN OX 18_E
Typ OXIGIN OX 18_E 8519
Radgröße 8.5JX19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
J OXIGIN OX 18_E 8519 J / 5/114,3/60,1 35 760 2250
BA17 N27 Ø72.6x60.1
Kennzeichnungen
KBA-Nummer 100054
Herstellerzeichen OXIGIN
Radtyp und Ausführung OXIGIN OX 18_E 8519 (s.o.)
Radgröße 8.5JX19H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 28
S02 Schraube M14x1,5 Kegel 60° 140 28
S03 Mutter M12x1,25 Kegel 60° 100 -
S04 Mutter M12x1,5 Kegel 60° 110 -
S05 Mutter M12x1,5 Kegel 60° 110 -
S06 Mutter M12x1,5 Kegel 60° 120 -
S07 Mutter M12x1,25 Kegel 60° 90 -
S08 Schraube M12x1,5 Kegel 60° 90 28
S09 Mutter M12x1,25 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller BYD
Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100054 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55030325 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ OXIGIN OX 18_E 8519
Hersteller AD Vimotion GmbH
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BYD ATTO 2 65 (130) 225/45R19 A12 A14 A18
SC3E 65 (130) 235/40R19 A01 K1a K1b K2b A58 V19 S06
e4*2018/858*00231*.. 65 (130) 235/45R19 A01 K1a K1b K2b
- Elektro 65 (130) 245/40R19 A01 K1c K2b K5w K6w
65 (130) 255/40R19 A01 K1c K2b K3i K4i K5x K6w
BYD ATTO 3 65 225/45R19 A12 A14 A18
SC2E 65 235/45R19 A58 S06
e9*2018/858*11147*.. 65 245/40R19 A01 K5w
- Elektro
Fiat Sedici 79-99,2 225/35R19 K1a K1b K2b A01 A12 A14
FY 79-99,2 235/35R19 K1c K2b A18 A57 Flh
e4*2001/116*0106*.. 79-99,2 245/30R19 K1c K2b KMV S01
79-99,2 245/35R19 K1c K2b K42
Lexus ES 300h 131 225/40R19 T93 A12 A14 A18
XZ1L(EU,M), -/TMG 131 235/40R19 A58 Lim V19
e6*2007/46*0250*..; 131 245/35R19 A01 K1a K1b K2b K4i T93 S04
e13*2007/46*1962*.. 131 255/35R19 A01 K1c K2a K2b K3a K3b K3h
K3i K4i K5b
Lexus GS 300/430 161-208 235/35R19 K1a T91 A01 A12 A14
S16 161-208 245/35R19 K1c T89 T93 A18 S05
e11*96/79, 98/14,
2001/116*0078*..
Lexus GS 300H/450H 133, 215 225/40R19 T93 A12 A14 A18
HS19(a) 133, 215 235/40R19 A01 K3h K3s K3v T96 A58 B90 BL1
e6*2001/116* 133, 215 245/35R19 A01 K1c K2b K3a K3c K3h K3i L06 Lim S05
0106*08-.. K3s K3v K4i K5d K6g K6i K6r
- Hybrid T93
ab Modell 2013
Lexus IS 110-153 225/35R19 R02 T88 A12 A14 A18
XE2(a) 110-153 235/35R19 A01 G01 K1a K27 K30 K41 T87 Lim V19 VL9
e11*2001/116* 110-153 245/30R19 A01 K1c K30 T89 S05
0206*00-09 110-153 245/35R19 R03 T89
110-153 255/30R19 A01 K1c K30 R02
110-153 255/30R19 R03 T91
110-153 255/35R19 R03
Lexus IS 200/300 114-157 225/35R19 G01 K1c K2c K41 K42 K45 K56 A01 A12 A14
XE1 T84 T88 A18 Car Lim
e11*98/14*0110*.., S05
e11*2001/116*0110*.
Lexus IS 250/300H 133, 153 235/35R19 G01 K1a K1b K2b K3u T91 A01 A12 A14
XE2(a), XE2(a)-TMG 133, 153 255/30R19 K1c K2b K6g K6i K8h T91 A18 BL1 Lim
e11*2001/116* MHy V19 S05
0206*10-..;
e6*2007/46*0346*..;
e13*2007/46*1936
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100054 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55030325 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ OXIGIN OX 18_E 8519
Hersteller AD Vimotion GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lexus IS 250c 153 225/35R19 R02 T88 A12 A14 A18
XE2(a) 153 235/35R19 A01 G01 K1a K3c K3s K5c R02 Cbo VL9 S05
e11*2001/116* T87
0206*00-09 153 245/35R19 R03 T89
153 255/30R19 A01 K1c K3s R02 T87 T91
153 255/35R19 R03
Lexus NX 114, 175 235/50R19 A12 A14 A18
AZ1, AZ1-TMG 114, 175 245/45R19 A57 MHy S05
e6*2007/46*0111*..; 114, 175 245/50R19
e13*2007/46*1536*.. 114, 175 255/45R19
- incl. Hybrid
Lexus NX 350h 140 235/55R19 A12 A14 A18
AZ2 (M) 140 245/50R19 A01 K6w A57 NoP S02
e6*2018/858*00081*
Lexus NX 450h+ 136 235/55R19 A12 A14 A18
AZ2 (M) 136 245/50R19 A01 K6w A56 S02
e6*2018/858*00081*..
Lexus RC 133, 180 225/40R19 T93 A12 A14 A18
XC1 (EU,M) 133, 180 235/35R19 A01 K1b T91 A58 B90 BL1
e11*2007/46*2883*..; 133, 180 235/40R19 A01 K1b K3h K3s K3v Cpe MHy S05
e6*2007/46*0336*.. 133, 180 245/35R19 A01 K1a K1b K2b K3a K3c K3h
K3s K3v T93
Lexus RX 350/450h (III) 183,204 235/50R19 152 A12 A14 A18
AL1(a), HAL1(a) 183,204 235/55R19 151 S05
e6*2001/116*0117*..
e6*2001/116*0118*..
Lexus SC 430 210 245/35R19 A01 K1b A12 A14 A18
Z4 S05
e6*98/14*0084*..,
e6*2001/116*0084*..
Lexus UX 112, 127 225/45R19 K6w A01 A12 A14
ZA1(EU,M), -/TMG 112, 127 235/40R19 K1a K6b K6x A18 A57 MHy
e6*2007/46*0263*..; 112, 127 235/45R19 K1a K6b K6x S05
e13*2007/46*2005*.. 112, 127 245/40R19 K1c K2b K6d K6y
112, 127 255/40R19 K1c K2b K5v K6d K6y K8b
Suzuki Across 136 235/50R19 A12 A14 A18
XA5P(S)(EU,M) 136 235/55R19 A56 S05
e6*2007/46*0430*..;
- Plug-in Hybrid
Suzuki Grand Vitara 78-171 245/45R19 K1c K2b A01 A12 A14
JT 78-171 255/45R19 K1c K2b K42 Z49 A18 Y85 S03
e4*2001/116*0091*..;
e4*2007/46*0292*..
- 5-Türer
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100054 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55030325 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ OXIGIN OX 18_E 8519
Hersteller AD Vimotion GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Grand Vitara 78-122 245/45R19 K1c K2b A01 A12 A14
JT 78-122 255/45R19 K1c K2b A18 Y84 S03
e4*2001/116*0091*..;
e4*2007/46*0292*..
- 3-Türer
Suzuki Kizashi 131 225/40R19 K1a K2b T93 A01 A12 A14
FR 131 235/35R19 K1c K2b K6d T91 A18 A57 Lim
e4*2007/46*0142*.. 131 235/40R19 K1c K2b K6d S09
131 245/35R19 K1c K2b K6d T93
131 255/35R19 K1c K2b K3i K5d K6d
Suzuki S-Cross (II) 75, 95 225/40R19 K1c K2b K6w A01 A12 A14
JY, JY-2S 75, 95 235/35R19 K1c K2b K6w A18 A57 S01
e4*2007/46* 75, 95 235/40R19 K1c K2b K3s K6w
0779*14-..; 75, 95 245/35R19 K1c K2b K3s K4i K6d K6w
e6*2018/858*
00006*02-..
ab Modelljahr 2022
Suzuki Swace 72 225/35R19 G01 T88 A01 A12 A14
ZE1HE(S)(EU,M), 72 235/30R19 K1a K1b K4h T86 A18 A58 Car
ZE1HE(S)-2S 72 245/30R19 K1c K3c K4h K5c T89 KOV NoP V19
e6*2007/46*0485*.. 72 255/30R19 K2b K4g K6g K6j K8h R03 S05
e6*2018/858*00057*..
Suzuki SX4 66-99,2 225/35R19 K1a K1b K2b A01 A12 A14
EY 66-99,2 235/35R19 K1c K2b A18 A57 Flh
e4*2001/116*0105*..; 66-99,2 245/30R19 K1c K2b KMV S01
e4*2007/46*0284*.. 66-99,2 245/35R19 K1c K2b K42
- mit Radhaus-
Verbreiterungen
Suzuki SX4 66-99,2 225/35R19 K1c K2a K2b A01 A12 A14
EY 66-99,2 235/35R19 K1c K2c A18 A58 Flh
e4*2001/116*0105*..; 66-99,2 245/30R19 K1c K2c KOV S01
e4*2007/46*0284*.. 66-99,2 245/35R19 K1c K2c K42
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 225/35R19 K1a K1b K2b A01 A12 A14
GY 79,82,88 235/35R19 K1c K2b A18 A57 Flh
e4*2001/116*0124*..; 79,82,88 245/30R19 K1c K2b KMV S07
e4*2007/46*0291*.. 79,82,88 245/35R19 K1c K2b K42
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 225/35R19 K1c K2a K2b A01 A12 A14
GY 79,82,88 235/35R19 K1c K2c A18 A58 Flh
e4*2001/116*0124*..; 79,82,88 245/30R19 K1c K2c KOV S07
e4*2007/46*0291*.. 79,82,88 245/35R19 K1c K2c K42
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100054 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55030325 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ OXIGIN OX 18_E 8519
Hersteller AD Vimotion GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Vitara 75-103 225/40R19 K1c K2b K6v A01 A12 A14
LY, LY-2S 75-103 235/35R19 K1c K2b K6v A18 A57 S08
e4*2007/46*0928*.. 75-103 235/40R19 K1c K2b K6v
e6*2018/858*00005*.. 75-103 245/35R19 K1c K2c K4i K6x K8a
Toyota Auris (I) 66-108 225/35R19 K1c K27 K2b K41 K42 T88 A01 A12 A14
E15J, E15UT.. 66-108 235/35R19 G01 K1c K27 K2b K41 K42 T87 A18 Flh S05
e11*2001/116*0299*..; T91
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 225/35R19 K1c K27 K2b K41 T88 A01 A12 A14
E15UT 130 235/35R19 G01 K1c K27 K2b K41 T91 A18 Flh S05
e11*2001/116*
0305*00-13
- incl. Facelift 2010
Toyota Auris (II) 66, 73, 85 225/35R19 K1c K2b K6g K6i K6r T88 A01 A12 A14
E15UT(a), E15UTN(a), - 66, 73, 85 235/30R19 K1c K2b K3a K3c K5d K6g K6i A18 A58 Car
/TMG K6r T86 F23 Flh KOV
e11*2001/116* 66, 73, 85 235/35R19 G01 K1c K2b K3a K3c K5d K6h V19 S05
0305*14-..; K6i K6r K8h
e11*2007/46* 66, 73, 85 245/30R19 K2c K6h K6i K6r K8h R03 T89
0019*04-..;
e13*2007/46*1718*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 82 - 97 225/35R19 K1c K2b T88 A01 A12 A14
E15UT(a), E15UTN(a), - 82 - 97 235/35R19 G01 K1c K2b K3a K3c K5d K6r A18 A58 Car
/TMG K8i F24 Flh KOV
e11*2001/116* 82 - 97 245/30R19 K2c K6i K6r R03 T89 V19 S05
0305*14-..; 85, 97 235/30R19 K1c K2b K3a K3c K5d NoD T86
e11*2007/46*
0019*04-..;
e13*2007/46*1718*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 225/35R19 K14 K1c K42 K46 K56 T88 A01 A12 A14
T25 110,130 235/35R19 G79 K14 K1c K27 K2b K42 K45 A18 Car Flh
e11*2001/116*0196*. K46 K56 T87 Sth V19 S05
110,130 245/30R19 K14 K1c K2c K41 K42 K45 K46
110,130 255/30R19 K2c K42 K46 K56 R03
Toyota Avensis 82-130 225/40R19 T93 A12 A14 A18
T27, /-MS1 82-130 235/35R19 A01 K1a K2b K4h K6e T91 Car Lim V19
e11*2001/116*0331*.; 82-130 235/40R19 A01 K1a K2b K4h K6e S05
e11*2007/46*0236*.. 82-130 245/35R19 A01 K1c K2b K4h K6e T93
- incl. Facelift 2012+2015 82-130 255/35R19 A01 K2b K4h K6f K6g R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100054 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55030325 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ OXIGIN OX 18_E 8519
Hersteller AD Vimotion GmbH
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Avensis Verso 85,110 235/35R19 K1c K2b K42 K45 K56 T91 A01 A12 A14
M2 85,110 245/35R19 K1c K2b K42 K45 K56 T93 A18 S05
e6*98/14*0083*..,
e6*2001/116*0083*..
Toyota Camry 112,137 235/35R19 K1c K2b K41 K42 K56 T91 A01 A12 A14
V3 112,137 245/35R19 K1c K2b K41 K42 K44 K56 T93 A18 S05
e6*98/14*0085*..,
e6*2001/116*0085*..
Toyota Camry Hybrid 131 225/40R19 T93 A12 A14 A18
XV7 (EU,M), -/TMG 131 235/35R19 A01 K1a K1b K2a K2b T91 A58 Lim V19
e6*2007/46*0322*..; 131 235/40R19 A01 K1a K1b K2a K2b S05
e13*2007/46*2046*.. 131 245/35R19 A01 K1c K2c K3a K3c K8e T93
Toyota C-HR (II) 72-112 225/45R19 A12 A14 A18
AX2T(M), -/TGRE 72-112 235/45R19 A57 MpH S05
e6*2018/858*00294*..; 72-112 245/45R19 A01 G95 K3i K5w
e13*2018/858*00573*.. 72-112 255/40R19 A01 K3i K3s K3v K5x
Toyota Corolla (X) 66-97 225/35R19 K1c K27 K2b K41 K42 T88 A01 A12 A14
E15EJ, E15ES 66-97 235/35R19 G01 K1c K27 K2b K41 K42 T87 A18 Sth S05
e11*2001/116* T91
0304*00-08;
e11*2001/116*0314*.
Toyota Corolla (XI) 66, 73, 97 225/35R19 K1b K2b K6r T88 A01 A12 A14
E15EJ, -/TMG 66, 73, 97 235/35R19 G01 K1a K1b K2b K6g K6i K6r A18 A58 F23
e11*2001/116* T91 KOV Lim V19
0304*09-..; 66, 73, 97 245/30R19 K2b K6r R03 T89 S05
e13*2007/46*1910*.. 66, 73, 97 255/30R19 K2b K6r R03
- ab Modell 2014 (E18)
Toyota Corolla (XII) 72-97 225/35R19 T88 A12 A14 A18
ZE1EE(EU,M), -/TMG 72-97 235/30R19 A01 K1a K1b K4h T86 A58 Lim NoP
e6*2007/46*0316*..; 72-97 235/35R19 A01 G01 K1a K1b K3h K4h V19 S05
e13*2007/46*2013*.. 72-97 245/30R19 A01 K1c K2b K3c K4g K5c K6j
- Limousine K8h T89
- incl. Hybrid 72-97 255/30R19 A01 K2c K4g K6j K8h R03
Toyota Corolla (XII) 72,85,112 225/35R19 T88 A12 A14 A18
ZE1HE(EU,M), -/TMG 72,85,112 235/30R19 A01 K1a K1b T86 A58 Flh KOV
e6*2007/46*0318*..; 72,85,112 235/35R19 A01 G01 K1a K1b K3h NoP V19 S05
e13*2007/46*2012*.. 72,85,112 245/30R19 A01 K1c K3c K5c T89
- Fließheck 72,85,112 255/30R19 A01 K4h K6g R03
- incl. Hybrid
Toyota Corolla (XII) 72,85,112 225/35R19 T88 A12 A14 A18
ZE1HE(EU,M), -/TMG 72,85,112 235/30R19 A01 K1a K1b K4h T86 A58 Car KOV
e6*2007/46*0318*..; 72,85,112 235/35R19 A01 G01 K1a K1b K3h K4h NoP V19 S05
e13*2007/46*2012*.. 72,85,112 245/30R19 A01 K1c K3c K4h K5c T89
- Touring Sports 72,85,112 255/30R19 A01 K2b K4g K6g K6j K8h R03
- incl. Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100054 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55030325 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ OXIGIN OX 18_E 8519
Hersteller AD Vimotion GmbH

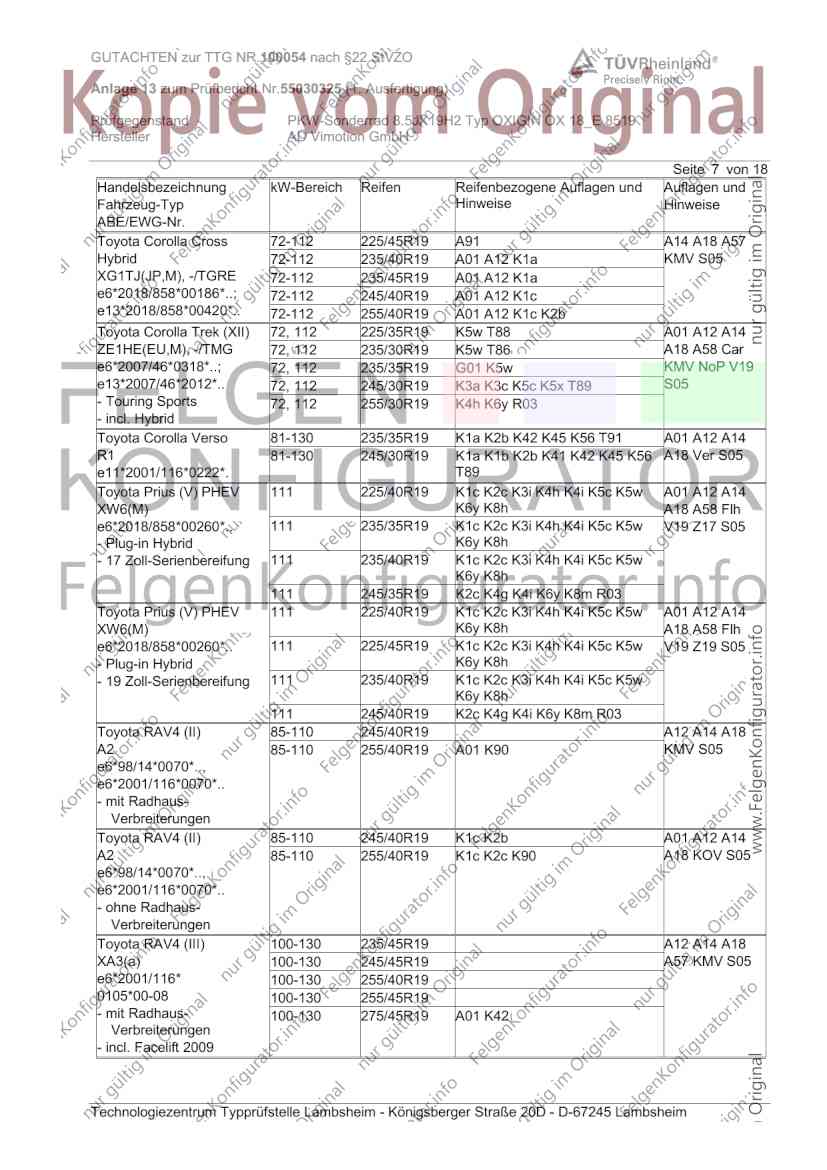

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla Cross 72-112 225/45R19 A91 A14 A18 A57
Hybrid 72-112 235/40R19 A01 A12 K1a KMV S05
XG1TJ(JP,M), -/TGRE 72-112 235/45R19 A01 A12 K1a
e6*2018/858*00186*..; 72-112 245/40R19 A01 A12 K1c
e13*2018/858*00420*.. 72-112 255/40R19 A01 A12 K1c K2b
Toyota Corolla Trek (XII) 72, 112 225/35R19 K5w T88 A01 A12 A14
ZE1HE(EU,M), -/TMG 72, 112 235/30R19 K5w T86 A18 A58 Car
e6*2007/46*0318*..; 72, 112 235/35R19 G01 K5w KMV NoP V19
e13*2007/46*2012*.. 72, 112 245/30R19 K3a K3c K5c K5x T89 S05
- Touring Sports 72, 112 255/30R19 K4h K6y R03
- incl. Hybrid
Toyota Corolla Verso 81-130 235/35R19 K1a K2b K42 K45 K56 T91 A01 A12 A14
R1 81-130 245/30R19 K1a K1b K2b K41 K42 K45 K56 A18 Ver S05
e11*2001/116*0222*. T89
Toyota Prius (V) PHEV 111 225/40R19 K1c K2c K3i K4h K4i K5c K5w A01 A12 A14
XW6(M) K6y K8h A18 A58 Flh
e6*2018/858*00260*.. 111 235/35R19 K1c K2c K3i K4h K4i K5c K5w V19 Z17 S05
- Plug-in Hybrid K6y K8h
- 17 Zoll-Serienbereifung 111 235/40R19 K1c K2c K3i K4h K4i K5c K5w
K6y K8h
111 245/35R19 K2c K4g K4i K6y K8m R03
Toyota Prius (V) PHEV 111 225/40R19 K1c K2c K3i K4h K4i K5c K5w A01 A12 A14
XW6(M) K6y K8h A18 A58 Flh
e6*2018/858*00260*.. 111 225/45R19 K1c K2c K3i K4h K4i K5c K5w V19 Z19 S05
- Plug-in Hybrid K6y K8h
- 19 Zoll-Serienbereifung 111 235/40R19 K1c K2c K3i K4h K4i K5c K5w
K6y K8h
111 245/40R19 K2c K4g K4i K6y K8m R03
Toyota RAV4 (II) 85-110 245/40R19 A12 A14 A18
A2 85-110 255/40R19 A01 K90 KMV S05
e6*98/14*0070*..,
e6*2001/116*0070*..
- mit Radhaus-
Verbreiterungen
Toyota RAV4 (II) 85-110 245/40R19 K1c K2b A01 A12 A14
A2 85-110 255/40R19 K1c K2c K90 A18 KOV S05
e6*98/14*0070*..,
e6*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 (III) 100-130 235/45R19 A12 A14 A18
XA3(a) 100-130 245/45R19 A57 KMV S05
e6*2001/116* 100-130 255/40R19
0105*00-08 100-130 255/45R19
- mit Radhaus- 100-130 275/45R19 A01 K42
Verbreiterungen
- incl. Facelift 2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100054 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55030325 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ OXIGIN OX 18_E 8519
Hersteller AD Vimotion GmbH
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (III) 100-130 235/45R19 K1c K2b A01 A12 A14
XA3(a) 100-130 245/45R19 K1c K2a K2b A18 A57 KOV
e6*2001/116* 100-130 255/40R19 K1c K2c S05
0105*00-08 100-130 255/45R19 K1c K2c
- ohne Radhaus-
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 235/50R19 A01 K1a K1b A12 A14 A18
XA3(a) 91-112 245/45R19 A57 LT3 S05
e6*2001/116* 91-112 255/45R19 A01 K1a K1b
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 91-112 235/50R19 A01 K1a K1b A12 A14 A18
XA3(a) 91-112 245/45R19 A57 LT4 S05
e6*2001/116* 91-112 245/50R19 A01 K1c K2b
0105*09-13 91-112 255/45R19 A01 K1a K1b
- ab Modell 2013
Toyota RAV4 (IV) 105, 112 235/50R19 A12 A14 A18
XA3(a), -/TMG 105, 112 245/45R19 A57 LT3 S05
e6*2001/116* 105, 112 255/45R19
0105*14-..;
e13*2007/46*1657*..
- ab Facelift 2016
Toyota RAV4 (IV) 105, 112 235/50R19 A12 A14 A18
XA3(a), -/TMG 105, 112 245/45R19 A57 LT4 S05
e6*2001/116* 105, 112 245/50R19 A01 K1c K2b
0105*14-..; 105, 112 255/45R19
e13*2007/46*1657*..
- ab Facelift 2016
Toyota RAV4 (IV) Hybrid 114 235/50R19 A12 A14 A18
XA4(EU,M), -/TMG 114 245/45R19 A57 LT3 S05
e6*2007/46*0166*..; 114 255/45R19
e13*2007/46*1658*..
Toyota RAV4 (IV) Hybrid 114 235/50R19 A12 A14 A18
XA4(EU,M), -/TMG 114 245/45R19 A57 LT4 S05
e6*2007/46*0166*..; 114 245/50R19 A01 K1c K2b
e13*2007/46*1658*.. 114 255/45R19
Toyota RAV4 (V) 129, 131 235/50R19 A12 A14 A18
XA5(EU,M), -/TMG 129, 131 235/55R19 A57 NoP S05
e6*2007/46*0289*..; 129, 131 255/45R19 X94
e13*2007/46*1991*..
Toyota RAV4 (V) PHEV 136 235/50R19 A12 A14 A18
XA5P(EU,M), -/TGRE 136 235/55R19 A56 S05
e6*2007/46*0429*..; 136 255/45R19 X94
e13*2007/46*2356*..
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100054 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55030325 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ OXIGIN OX 18_E 8519
Hersteller AD Vimotion GmbH

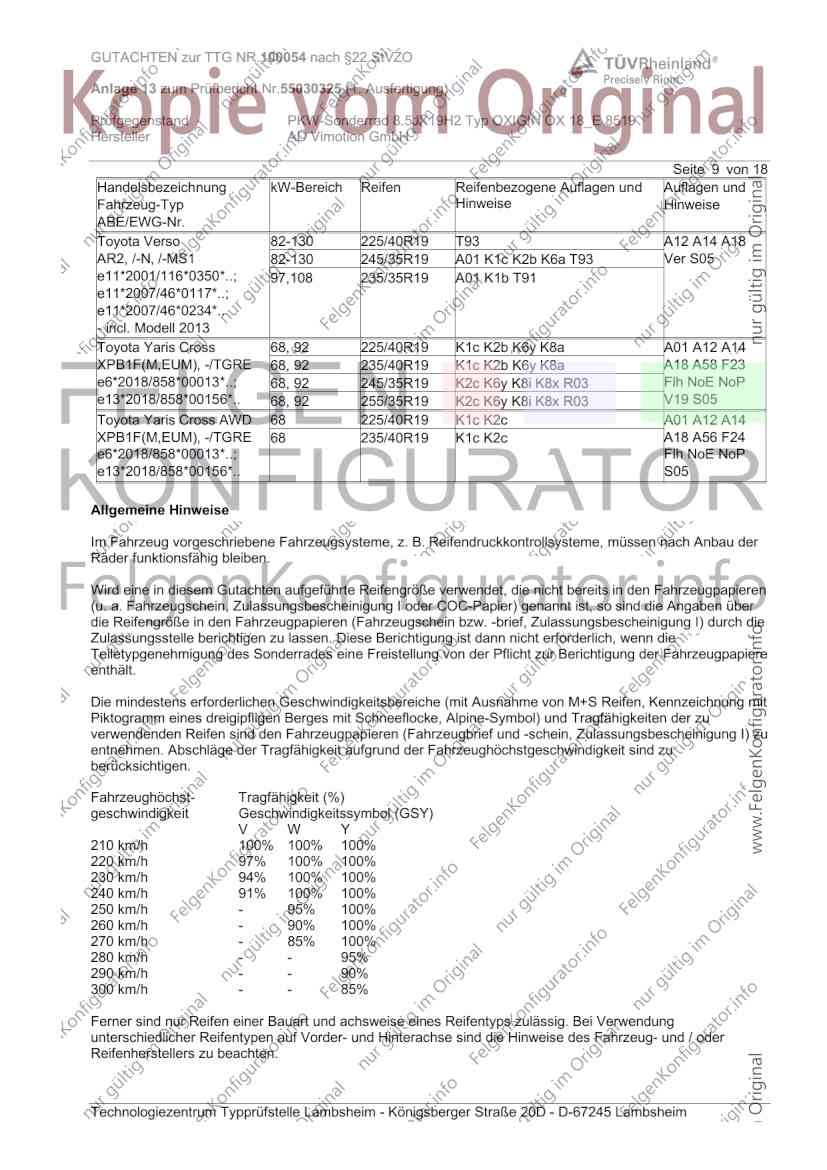

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Verso 82-130 225/40R19 T93 A12 A14 A18
AR2, /-N, /-MS1 82-130 245/35R19 A01 K1c K2b K6a T93 Ver S05
e11*2001/116*0350*..; 97,108 235/35R19 A01 K1b T91
e11*2007/46*0117*..;
e11*2007/46*0234*..
- incl. Modell 2013
Toyota Yaris Cross 68, 92 225/40R19 K1c K2b K6y K8a A01 A12 A14
XPB1F(M,EUM), -/TGRE 68, 92 235/40R19 K1c K2b K6y K8a A18 A58 F23
e6*2018/858*00013*..; 68, 92 245/35R19 K2c K6y K8i K8x R03 Flh NoE NoP
e13*2018/858*00156*.. 68, 92 255/35R19 K2c K6y K8i K8x R03 V19 S05
Toyota Yaris Cross AWD 68 225/40R19 K1c K2c A01 A12 A14
XPB1F(M,EUM), -/TGRE 68 235/40R19 K1c K2c A18 A56 F24
e6*2018/858*00013*..; Flh NoE NoP
e13*2018/858*00156*.. S05
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die
Teiletypgenehmigung des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100054 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55030325 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ OXIGIN OX 18_E 8519
Hersteller AD Vimotion GmbH

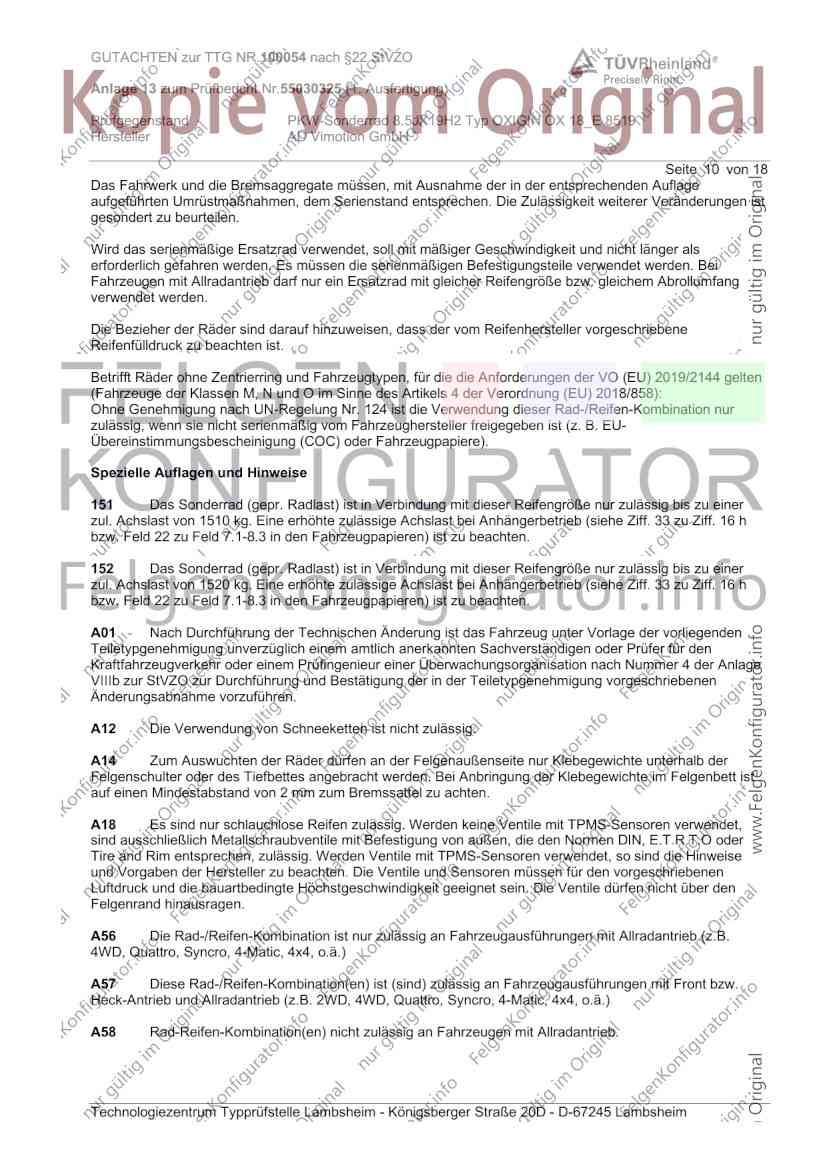

Seite 10 von 18
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
151 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1510 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
Teiletypgenehmigung unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der Teiletypgenehmigung vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100054 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55030325 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ OXIGIN OX 18_E 8519
Hersteller AD Vimotion GmbH

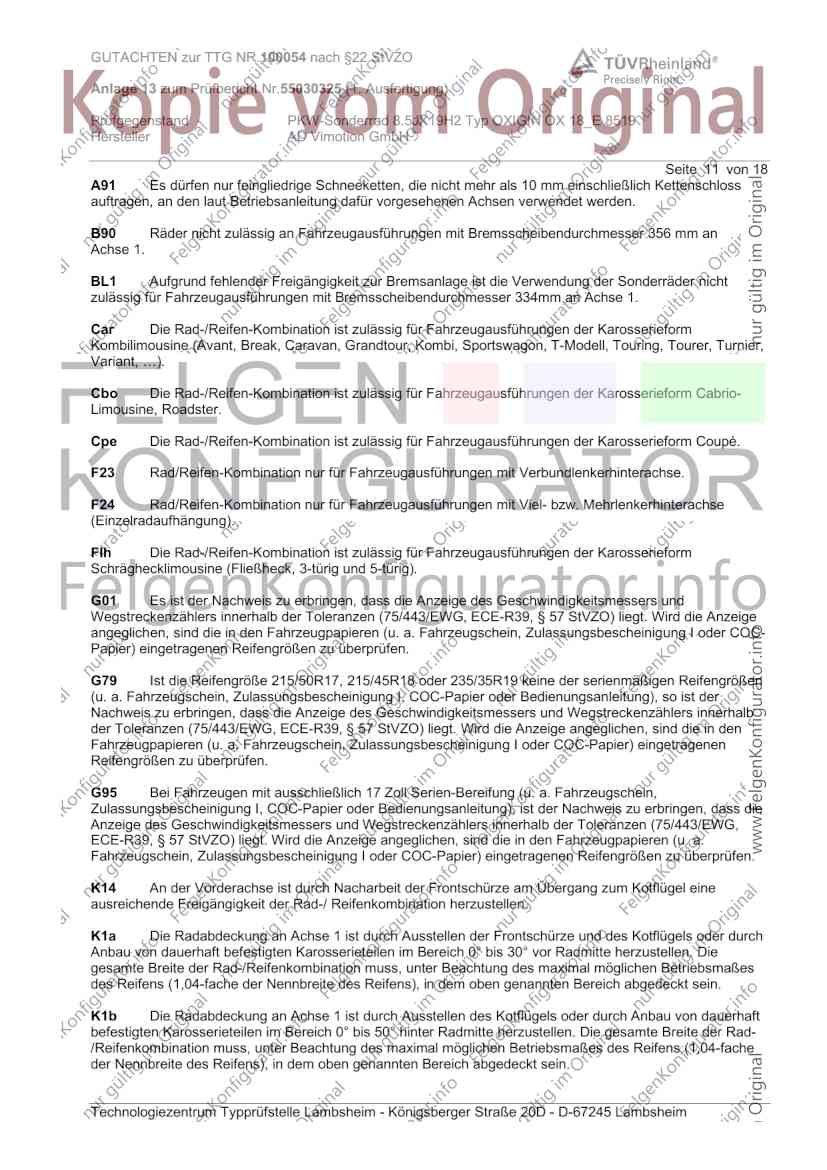

Seite 11 von 18
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
BL1 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 334mm an Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen Reifengrößen
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb
der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G95 Bei Fahrzeugen mit ausschließlich 17 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100054 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55030325 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ OXIGIN OX 18_E 8519
Hersteller AD Vimotion GmbH

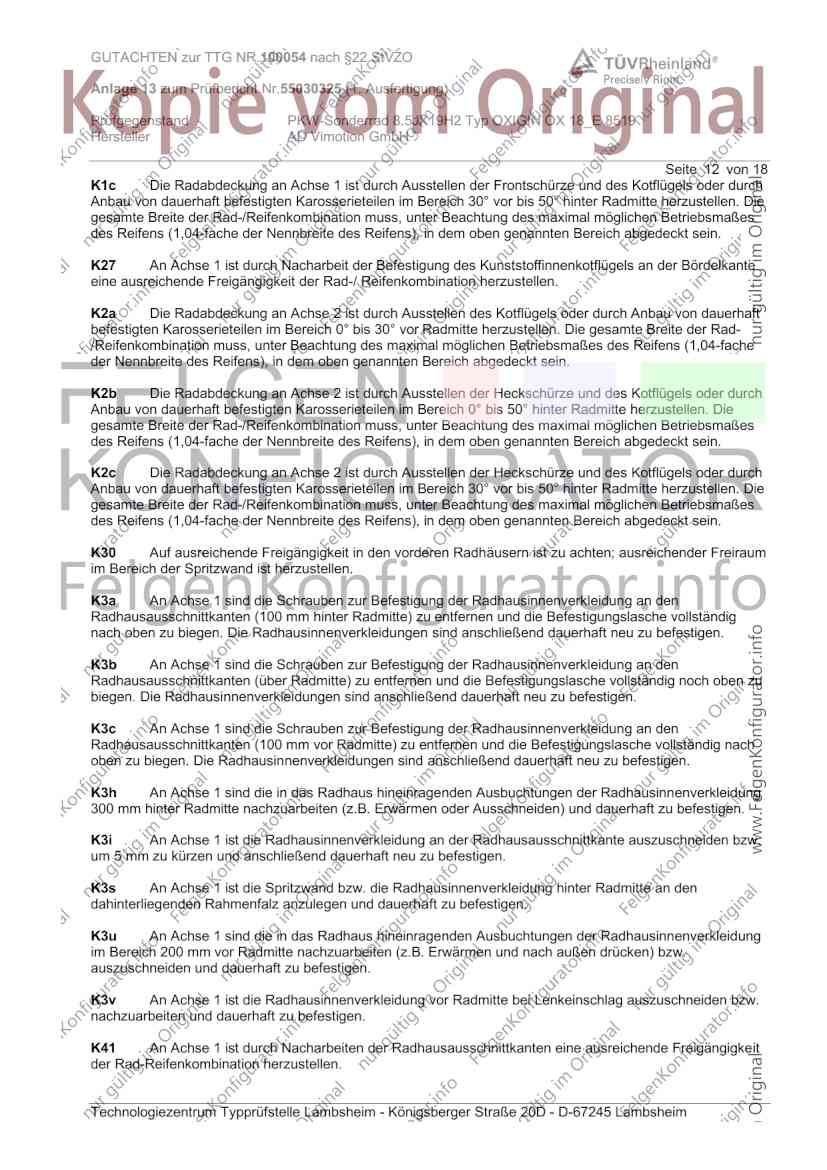

Seite 12 von 18
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördelkante
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender Freiraum
im Bereich der Spritzwand ist herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben zu
biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig nach
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach außen drücken) bzw.
auszuschneiden und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden bzw.
nachzuarbeiten und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100054 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55030325 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ OXIGIN OX 18_E 8519
Hersteller AD Vimotion GmbH

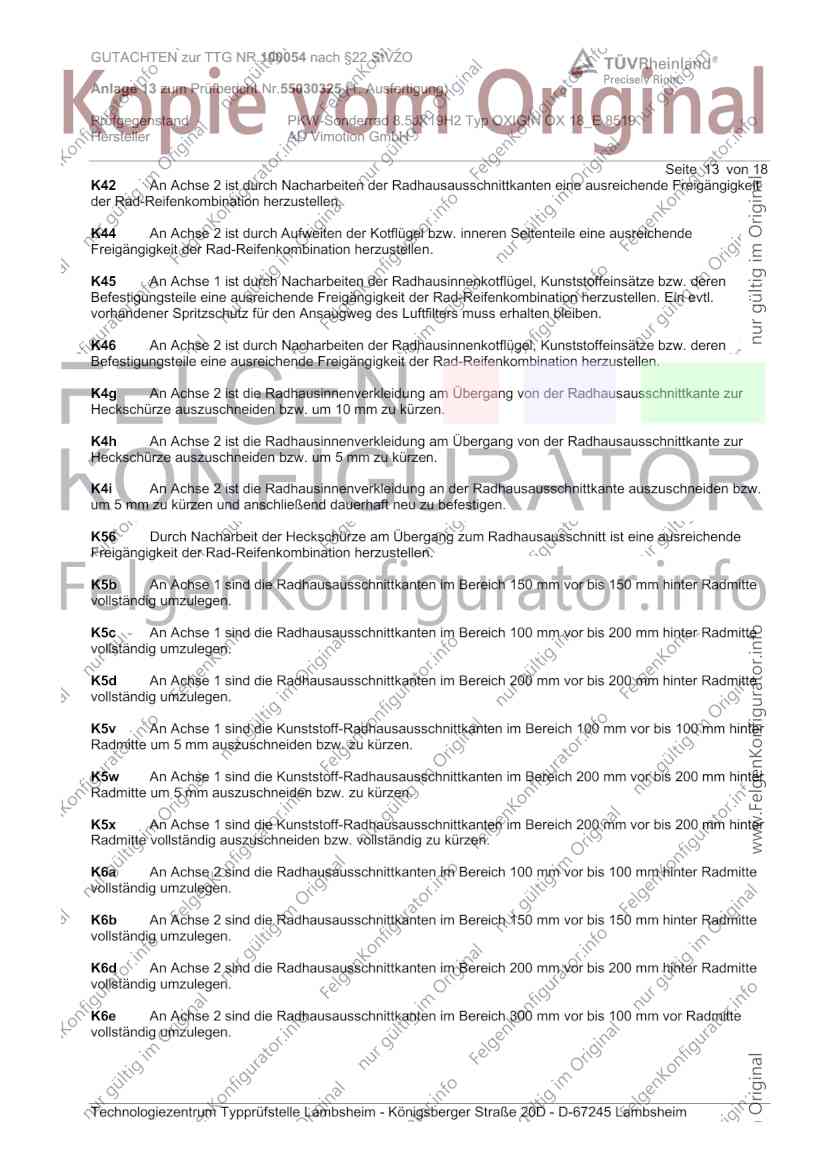

Seite 13 von 18
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Radmitte
vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100054 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55030325 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ OXIGIN OX 18_E 8519
Hersteller AD Vimotion GmbH

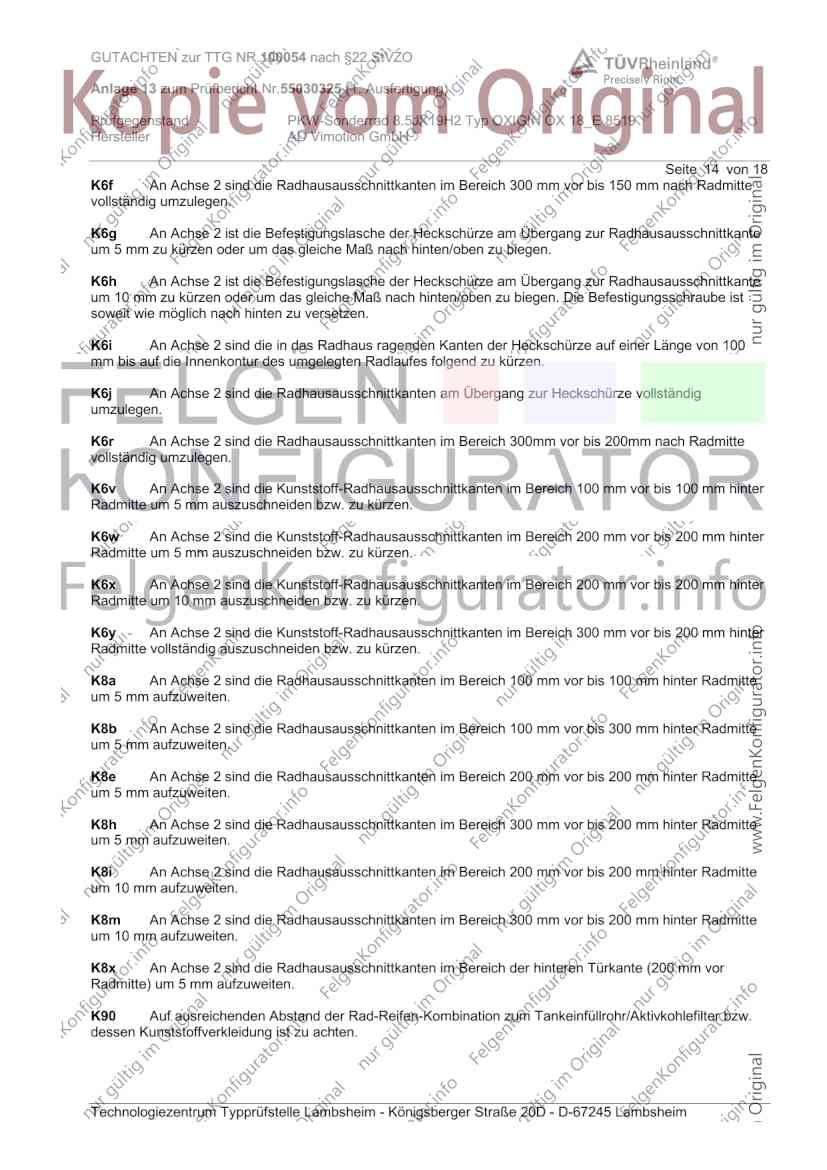

Seite 14 von 18
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte
vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter bzw.
dessen Kunststoffverkleidung ist zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100054 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55030325 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ OXIGIN OX 18_E 8519
Hersteller AD Vimotion GmbH

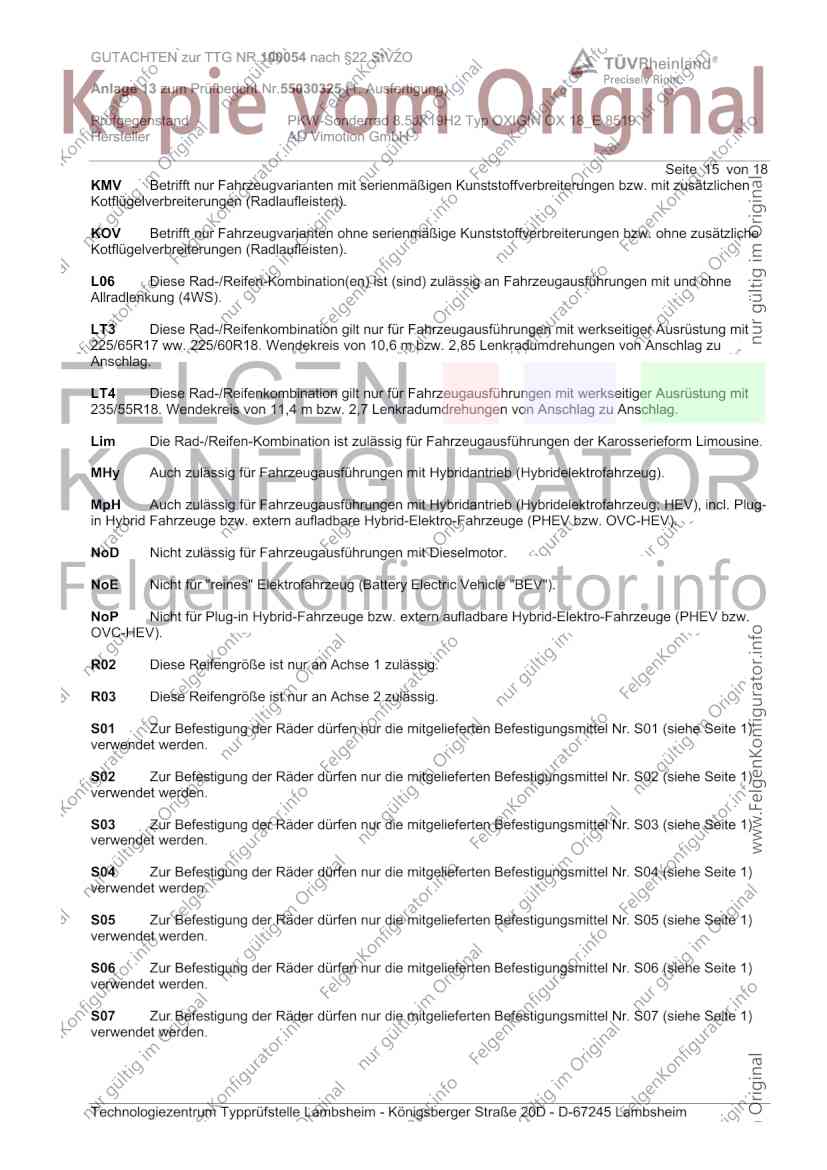

Seite 15 von 18
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung mit
225/65R17 ww. 225/60R18. Wendekreis von 10,6 m bzw. 2,85 Lenkradumdrehungen von Anschlag zu
Anschlag.
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung mit
235/55R18. Wendekreis von 11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100054 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55030325 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ OXIGIN OX 18_E 8519
Hersteller AD Vimotion GmbH

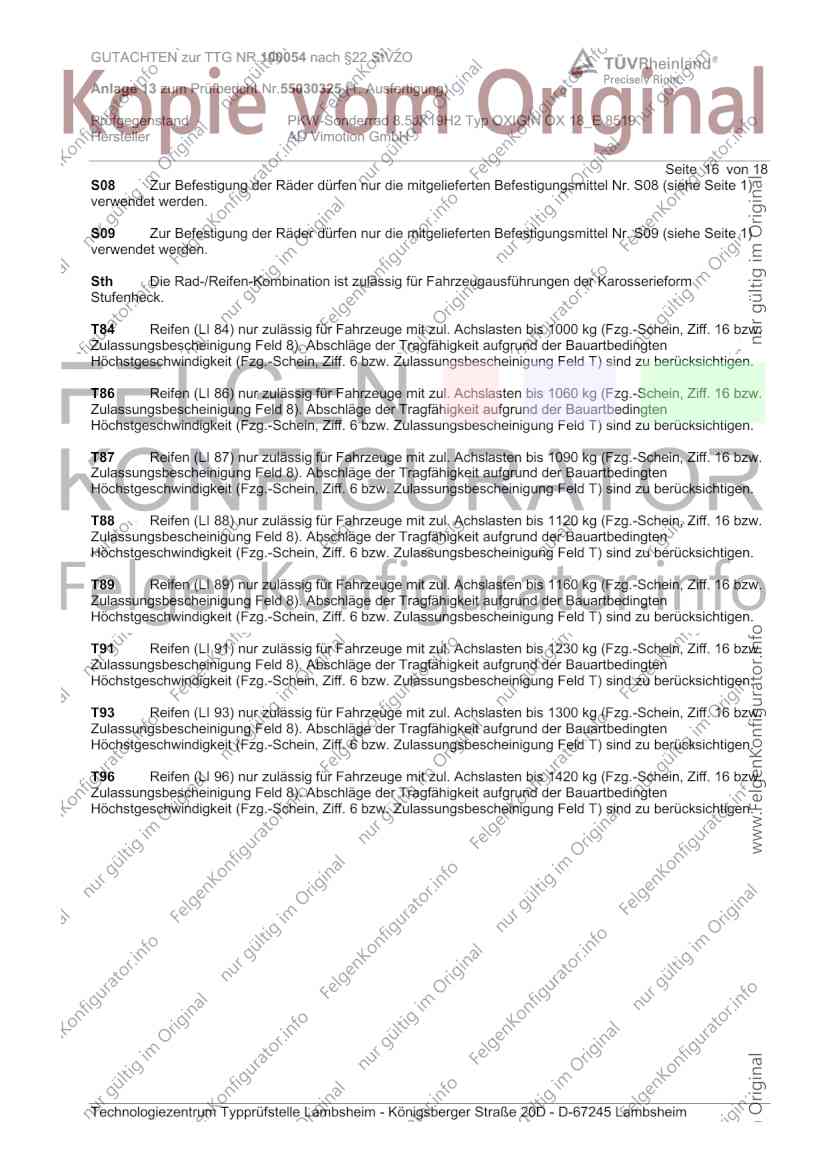

Seite 16 von 18
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100054 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55030325 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ OXIGIN OX 18_E 8519
Hersteller AD Vimotion GmbH

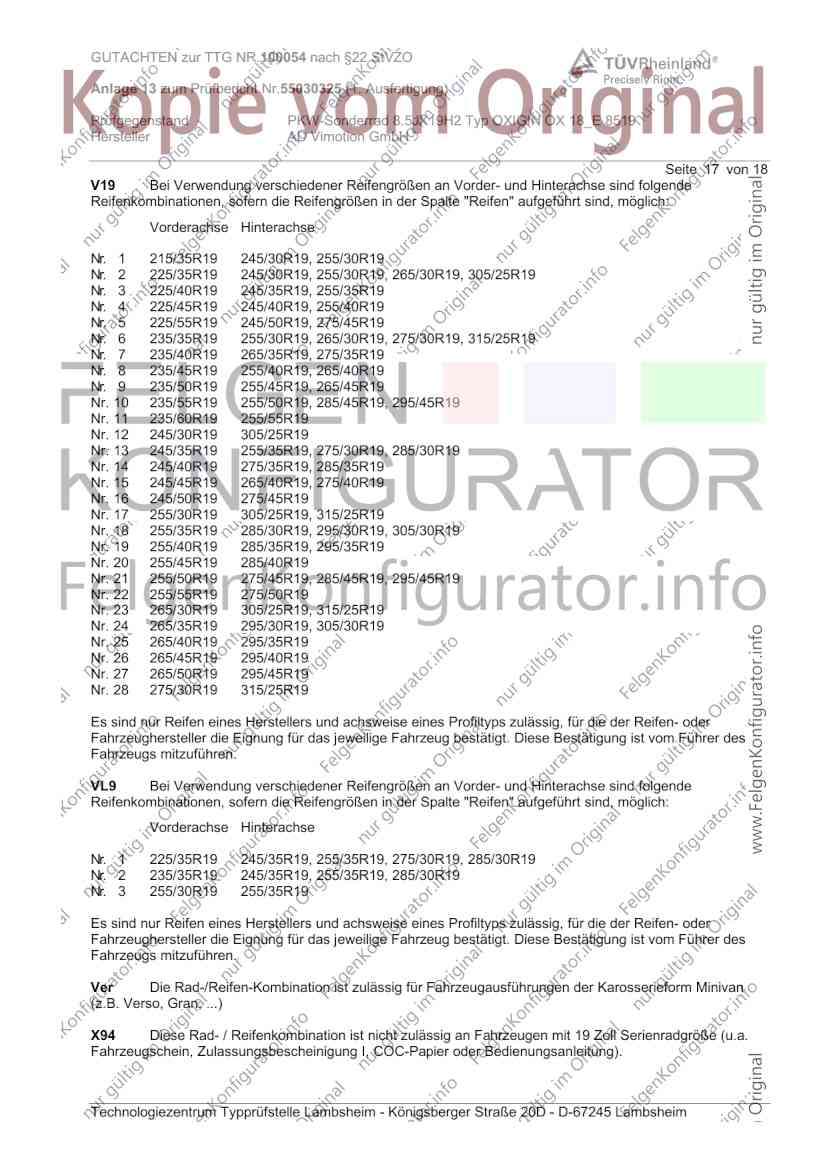

Seite 17 von 18
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 245/50R19, 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 265/40R19, 275/40R19
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VL9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/35R19, 255/35R19, 275/30R19, 285/30R19
Nr. 2 235/35R19 245/35R19, 255/35R19, 285/30R19
Nr. 3 255/30R19 255/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Minivan
(z.B. Verso, Gran, ...)
X94 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 19 Zoll Serienradgröße (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100054 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr.55030325 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ OXIGIN OX 18_E 8519
Hersteller AD Vimotion GmbH

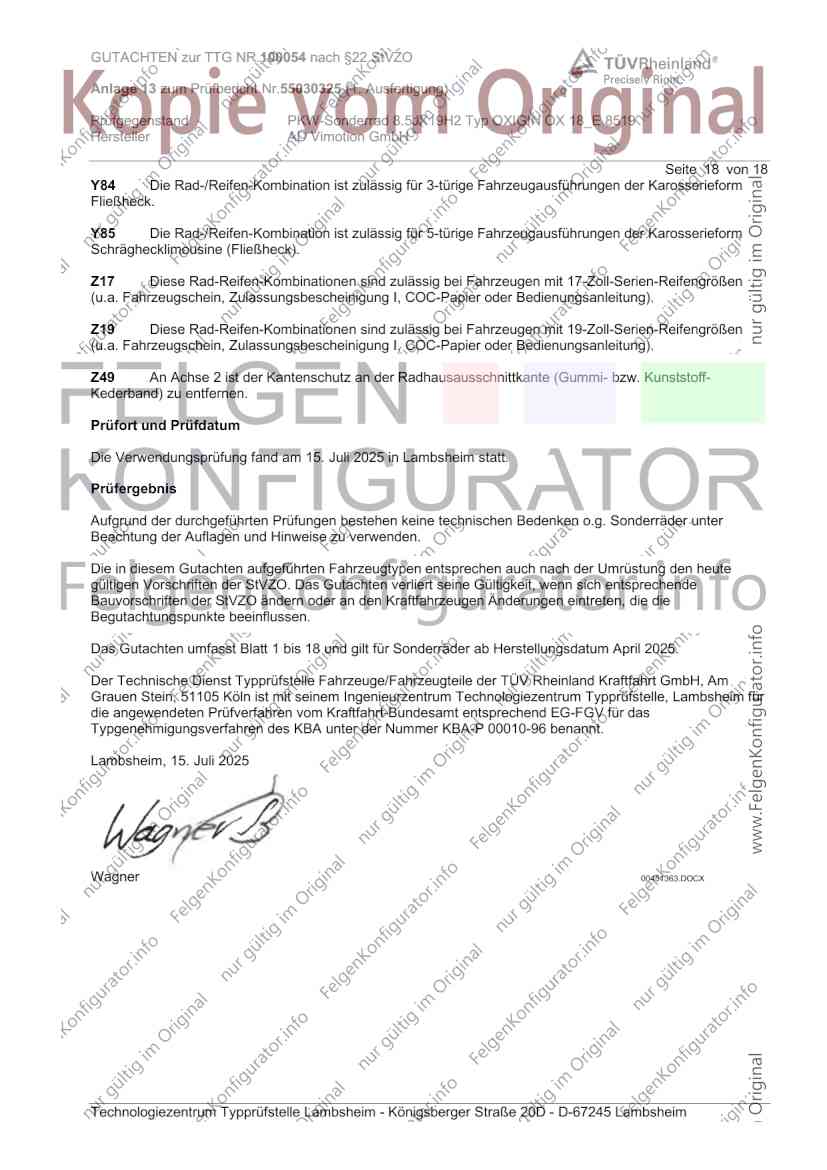

Seite 18 von 18
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Karosserieform
Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. Juli 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum April 2025.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Juli 2025
Wagner 00451363.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
