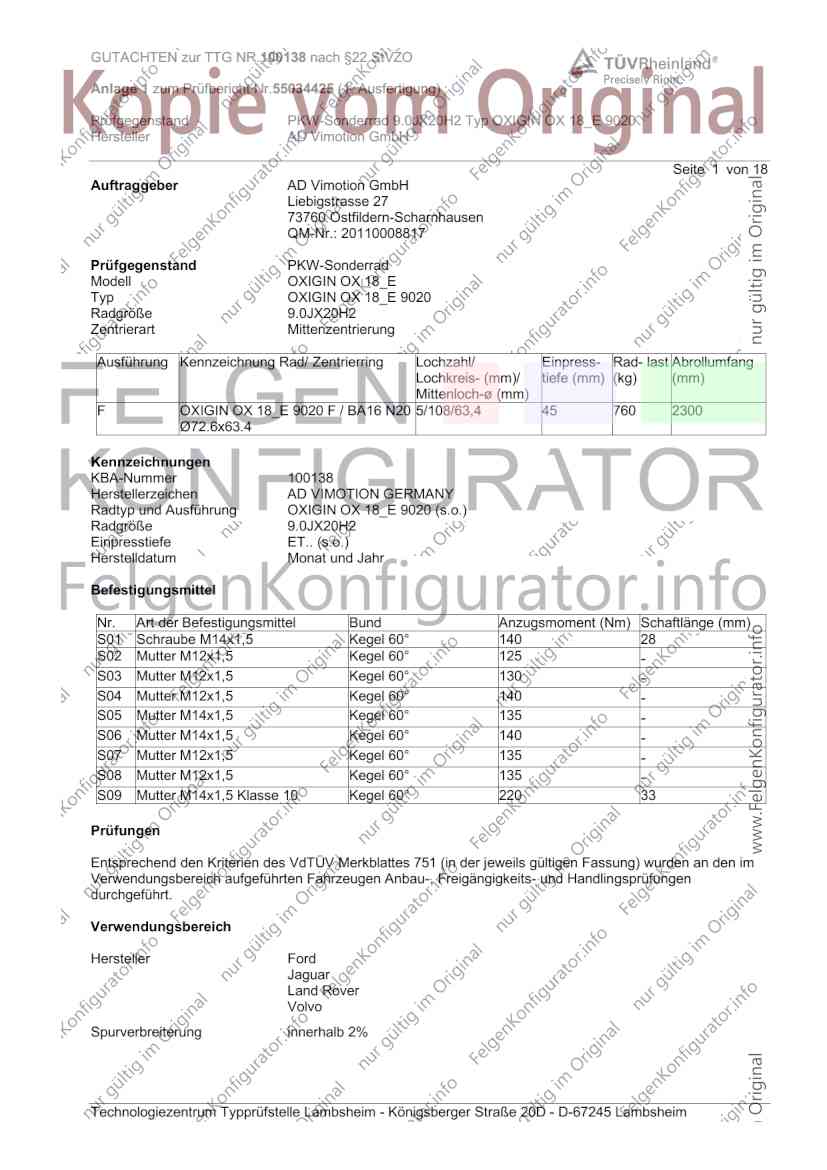

GUTACHTEN zur TTG NR.100138 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55034425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ OXIGIN OX 18_E 9020
Hersteller AD Vimotion GmbH
Seite 1 von 18
Auftraggeber AD Vimotion GmbH
Liebigstrasse 27
73760 Ostfildern-Scharnhausen
QM-Nr.: 20110008817
Prüfgegenstand PKW-Sonderrad
Modell OXIGIN OX 18_E
Typ OXIGIN OX 18_E 9020
Radgröße 9.0JX20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
F OXIGIN OX 18_E 9020 F / BA16 N20 5/108/63,4 45 760 2300
Ø72.6x63.4
Kennzeichnungen
KBA-Nummer 100138
Herstellerzeichen AD VIMOTION GERMANY
Radtyp und Ausführung OXIGIN OX 18_E 9020 (s.o.)
Radgröße 9.0JX20H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 140 28
S02 Mutter M12x1,5 Kegel 60° 125 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 140 -
S05 Mutter M14x1,5 Kegel 60° 135 -
S06 Mutter M14x1,5 Kegel 60° 140 -
S07 Mutter M12x1,5 Kegel 60° 135 -
S08 Mutter M12x1,5 Kegel 60° 135 -
S09 Mutter M14x1,5 Klasse 10 Kegel 60° 220 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%

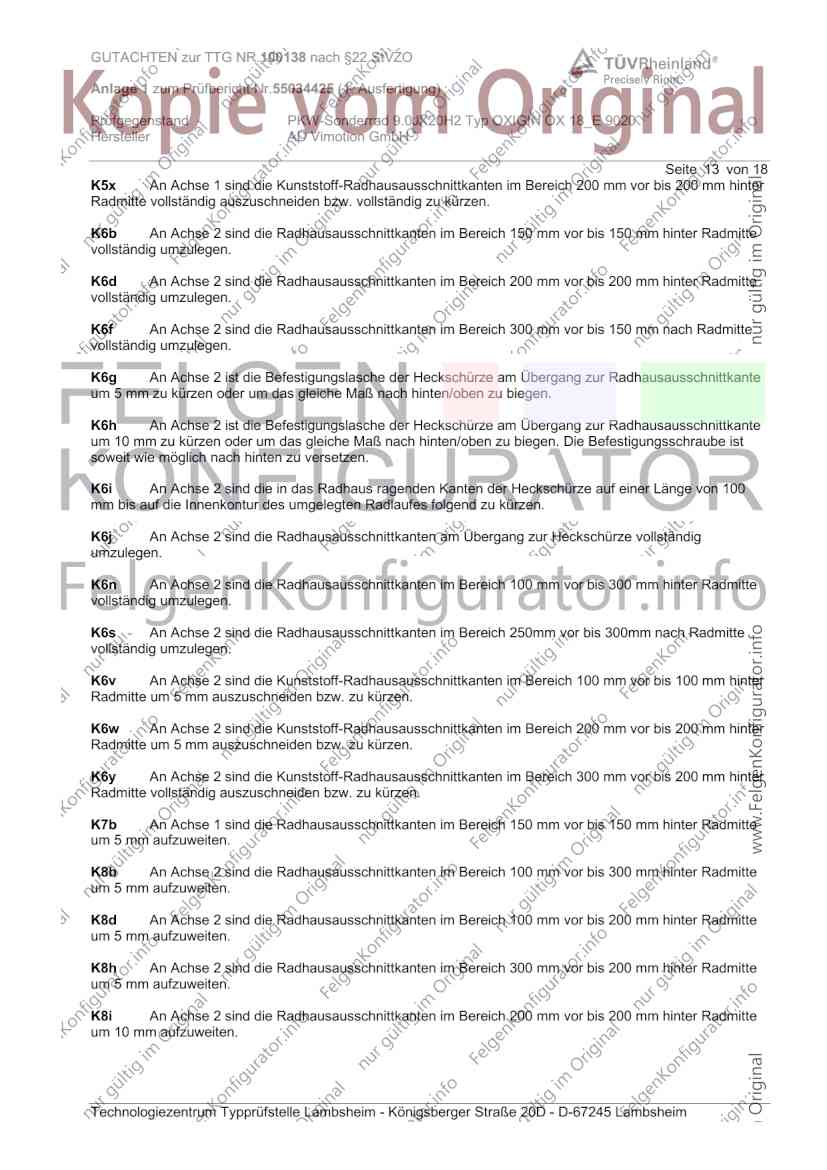

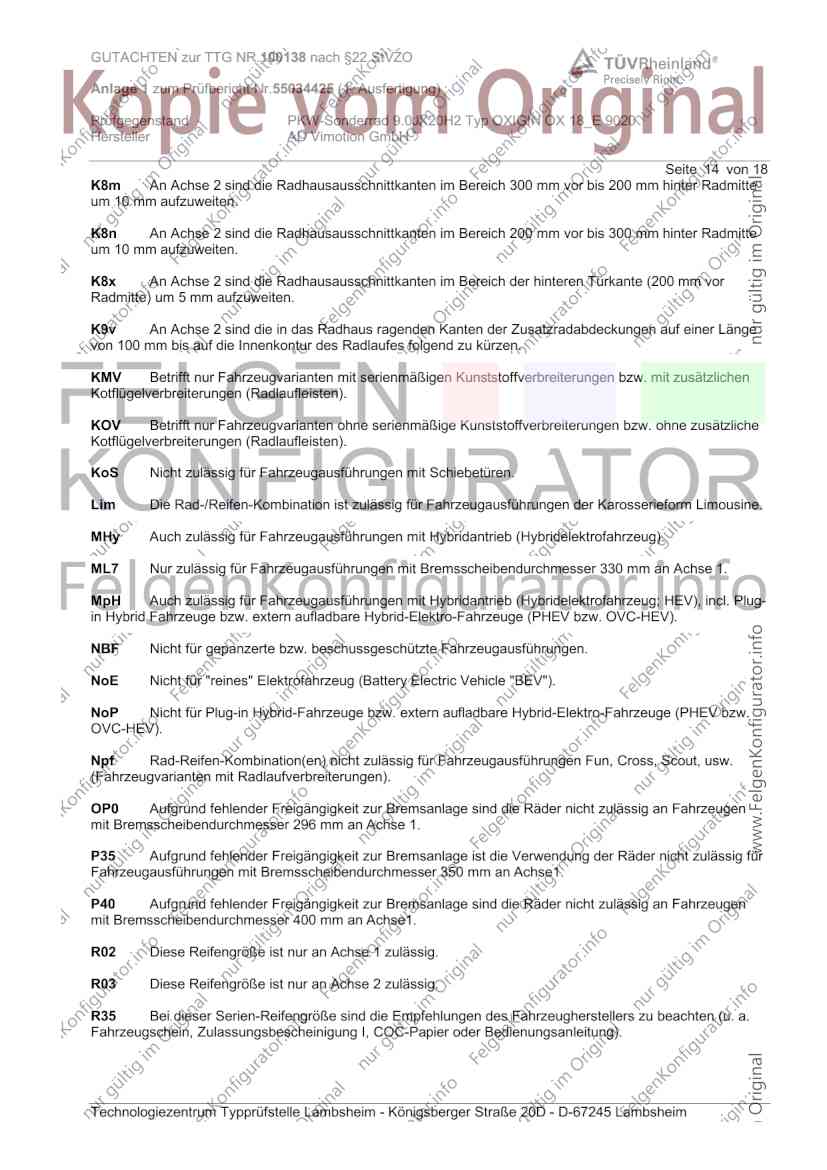

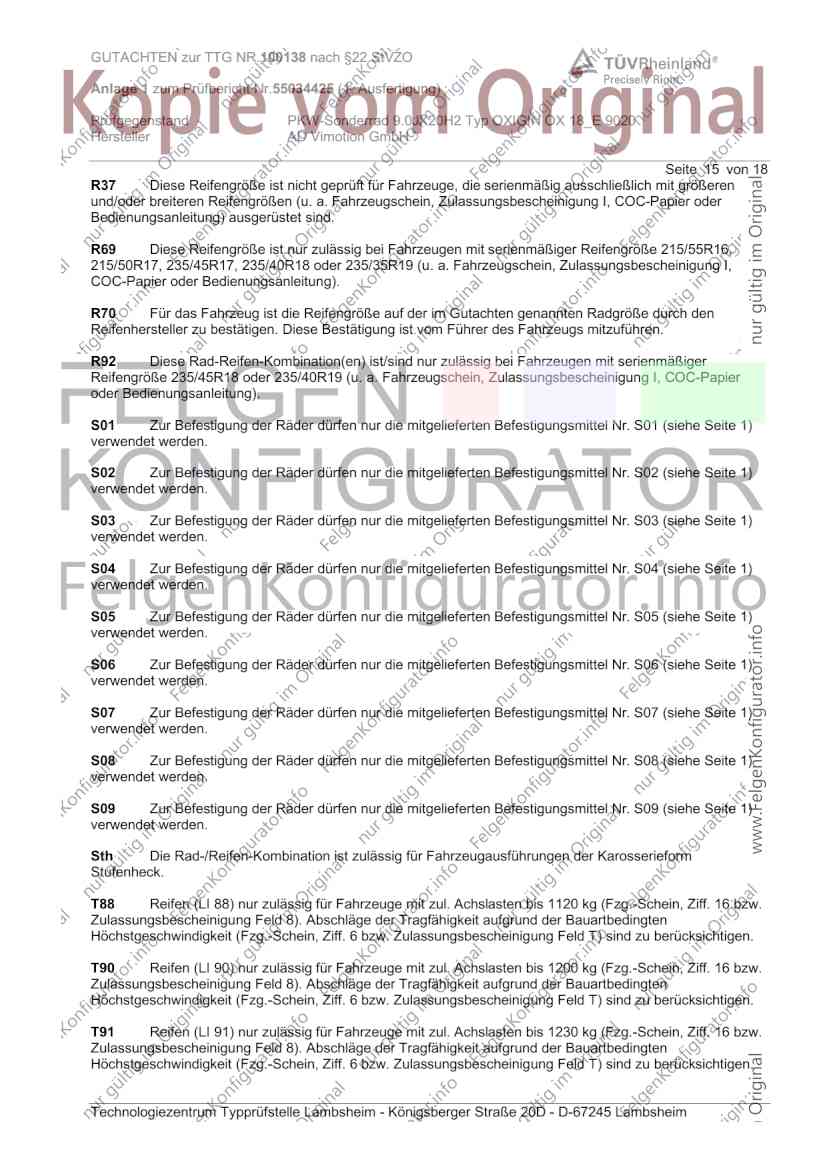

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100138 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55034425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ OXIGIN OX 18_E 9020
Hersteller AD Vimotion GmbH

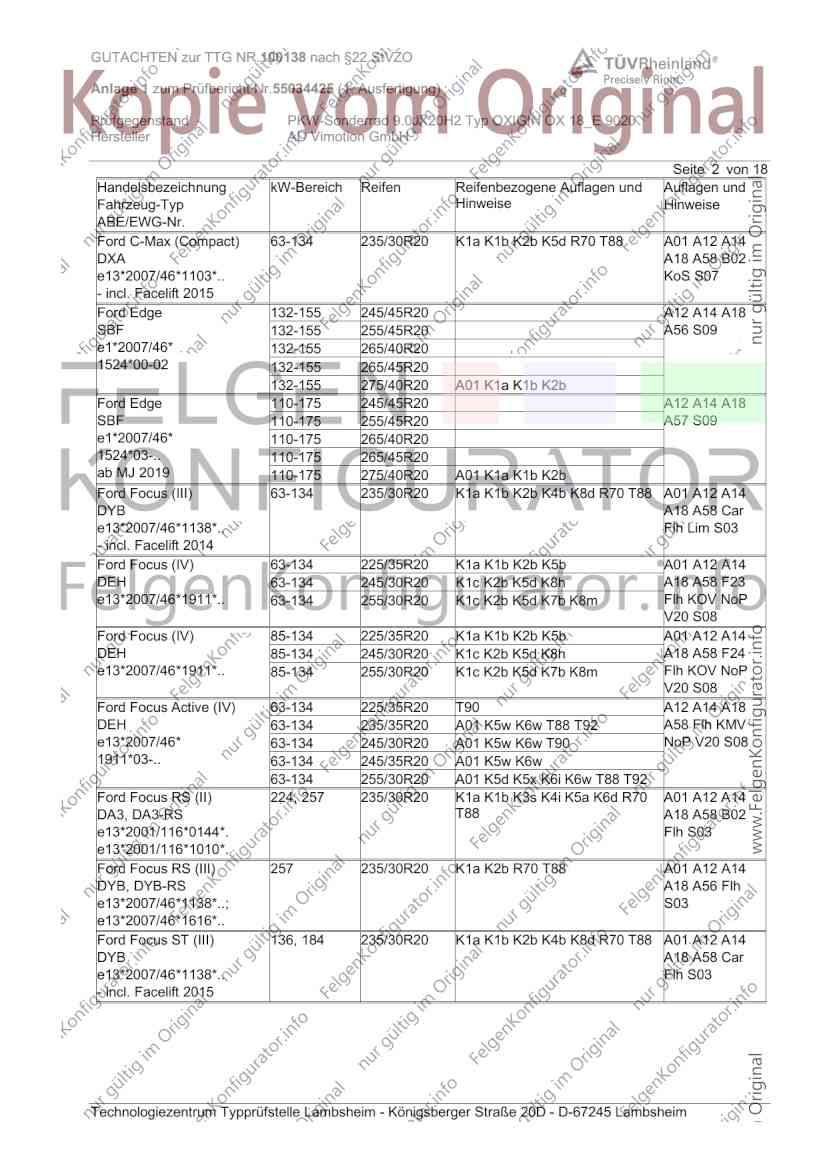

Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max (Compact) 63-134 235/30R20 K1a K1b K2b K5d R70 T88 A01 A12 A14
DXA A18 A58 B02
e13*2007/46*1103*.. KoS S07
- incl. Facelift 2015
Ford Edge 132-155 245/45R20 A12 A14 A18
SBF 132-155 255/45R20 A56 S09
e1*2007/46* 132-155 265/40R20
1524*00-02 132-155 265/45R20
132-155 275/40R20 A01 K1a K1b K2b
Ford Edge 110-175 245/45R20 A12 A14 A18
SBF 110-175 255/45R20 A57 S09
e1*2007/46* 110-175 265/40R20
1524*03-.. 110-175 265/45R20
ab MJ 2019 110-175 275/40R20 A01 K1a K1b K2b
Ford Focus (III) 63-134 235/30R20 K1a K1b K2b K4b K8d R70 T88 A01 A12 A14
DYB A18 A58 Car
e13*2007/46*1138*.. Flh Lim S03
- incl. Facelift 2014
Ford Focus (IV) 63-134 225/35R20 K1a K1b K2b K5b A01 A12 A14
DEH 63-134 245/30R20 K1c K2b K5d K8h A18 A58 F23
e13*2007/46*1911*.. 63-134 255/30R20 K1c K2b K5d K7b K8m Flh KOV NoP
V20 S08
Ford Focus (IV) 85-134 225/35R20 K1a K1b K2b K5b A01 A12 A14
DEH 85-134 245/30R20 K1c K2b K5d K8h A18 A58 F24
e13*2007/46*1911*.. 85-134 255/30R20 K1c K2b K5d K7b K8m Flh KOV NoP
V20 S08
Ford Focus Active (IV) 63-134 225/35R20 T90 A12 A14 A18
DEH 63-134 235/35R20 A01 K5w K6w T88 T92 A58 Flh KMV
e13*2007/46* 63-134 245/30R20 A01 K5w K6w T90 NoP V20 S08
1911*03-.. 63-134 245/35R20 A01 K5w K6w
63-134 255/30R20 A01 K5d K5x K6i K6w T88 T92
Ford Focus RS (II) 224, 257 235/30R20 K1a K1b K3s K4i K5a K6d R70 A01 A12 A14
DA3, DA3-RS T88 A18 A58 B02
e13*2001/116*0144*. Flh S03
e13*2001/116*1010*.
Ford Focus RS (III) 257 235/30R20 K1a K2b R70 T88 A01 A12 A14
DYB, DYB-RS A18 A56 Flh
e13*2007/46*1138*..; S03
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 235/30R20 K1a K1b K2b K4b K8d R70 T88 A01 A12 A14
DYB A18 A58 Car
e13*2007/46*1138*.. Flh S03
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100138 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55034425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ OXIGIN OX 18_E 9020
Hersteller AD Vimotion GmbH

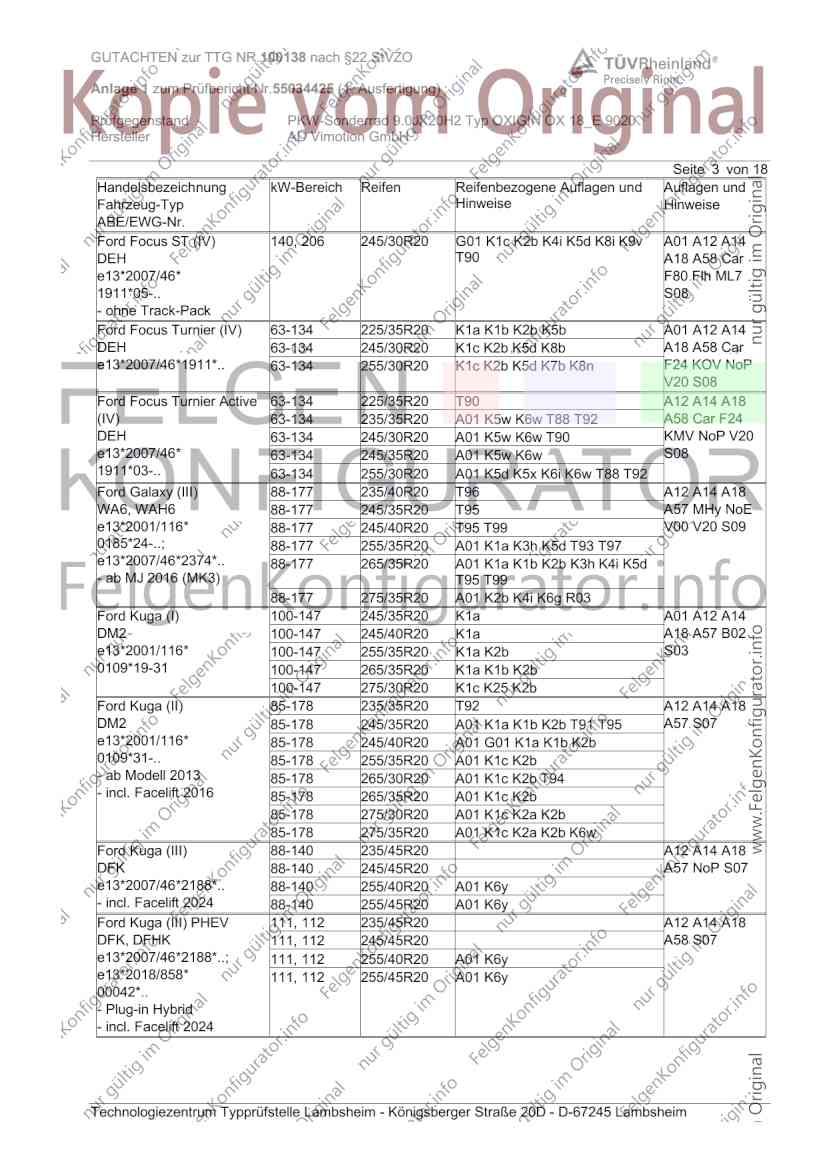

Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus ST (IV) 140, 206 245/30R20 G01 K1c K2b K4i K5d K8i K9v A01 A12 A14
DEH T90 A18 A58 Car
e13*2007/46* F80 Flh ML7
1911*05-.. S08
- ohne Track-Pack
Ford Focus Turnier (IV) 63-134 225/35R20 K1a K1b K2b K5b A01 A12 A14
DEH 63-134 245/30R20 K1c K2b K5d K8b A18 A58 Car
e13*2007/46*1911*.. 63-134 255/30R20 K1c K2b K5d K7b K8n F24 KOV NoP
V20 S08
Ford Focus Turnier Active 63-134 225/35R20 T90 A12 A14 A18
(IV) 63-134 235/35R20 A01 K5w K6w T88 T92 A58 Car F24
DEH 63-134 245/30R20 A01 K5w K6w T90 KMV NoP V20
e13*2007/46* 63-134 245/35R20 A01 K5w K6w S08
1911*03-.. 63-134 255/30R20 A01 K5d K5x K6i K6w T88 T92
Ford Galaxy (III) 88-177 235/40R20 T96 A12 A14 A18
WA6, WAH6 88-177 245/35R20 T95 A57 MHy NoE
e13*2001/116* 88-177 245/40R20 T95 T99 V00 V20 S09
0185*24-..; 88-177 255/35R20 A01 K1a K3h K5d T93 T97
e13*2007/46*2374*.. 88-177 265/35R20 A01 K1a K1b K2b K3h K4i K5d
- ab MJ 2016 (MK3) T95 T99
88-177 275/35R20 A01 K2b K4i K6g R03
Ford Kuga (I) 100-147 245/35R20 K1a A01 A12 A14
DM2 100-147 245/40R20 K1a A18 A57 B02
e13*2001/116* 100-147 255/35R20 K1a K2b S03
0109*19-31 100-147 265/35R20 K1a K1b K2b
100-147 275/30R20 K1c K25 K2b
Ford Kuga (II) 85-178 235/35R20 T92 A12 A14 A18
DM2 85-178 245/35R20 A01 K1a K1b K2b T91 T95 A57 S07
e13*2001/116* 85-178 245/40R20 A01 G01 K1a K1b K2b
0109*31-.. 85-178 255/35R20 A01 K1c K2b
- ab Modell 2013 85-178 265/30R20 A01 K1c K2b T94
- incl. Facelift 2016 85-178 265/35R20 A01 K1c K2b
85-178 275/30R20 A01 K1c K2a K2b
85-178 275/35R20 A01 K1c K2a K2b K6w
Ford Kuga (III) 88-140 235/45R20 A12 A14 A18
DFK 88-140 245/45R20 A57 NoP S07
e13*2007/46*2188*.. 88-140 255/40R20 A01 K6y
- incl. Facelift 2024 88-140 255/45R20 A01 K6y
Ford Kuga (III) PHEV 111, 112 235/45R20 A12 A14 A18
DFK, DFHK 111, 112 245/45R20 A58 S07
e13*2007/46*2188*..; 111, 112 255/40R20 A01 K6y
e13*2018/858* 111, 112 255/45R20 A01 K6y
00042*..
- Plug-in Hybrid
- incl. Facelift 2024
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100138 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55034425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ OXIGIN OX 18_E 9020
Hersteller AD Vimotion GmbH

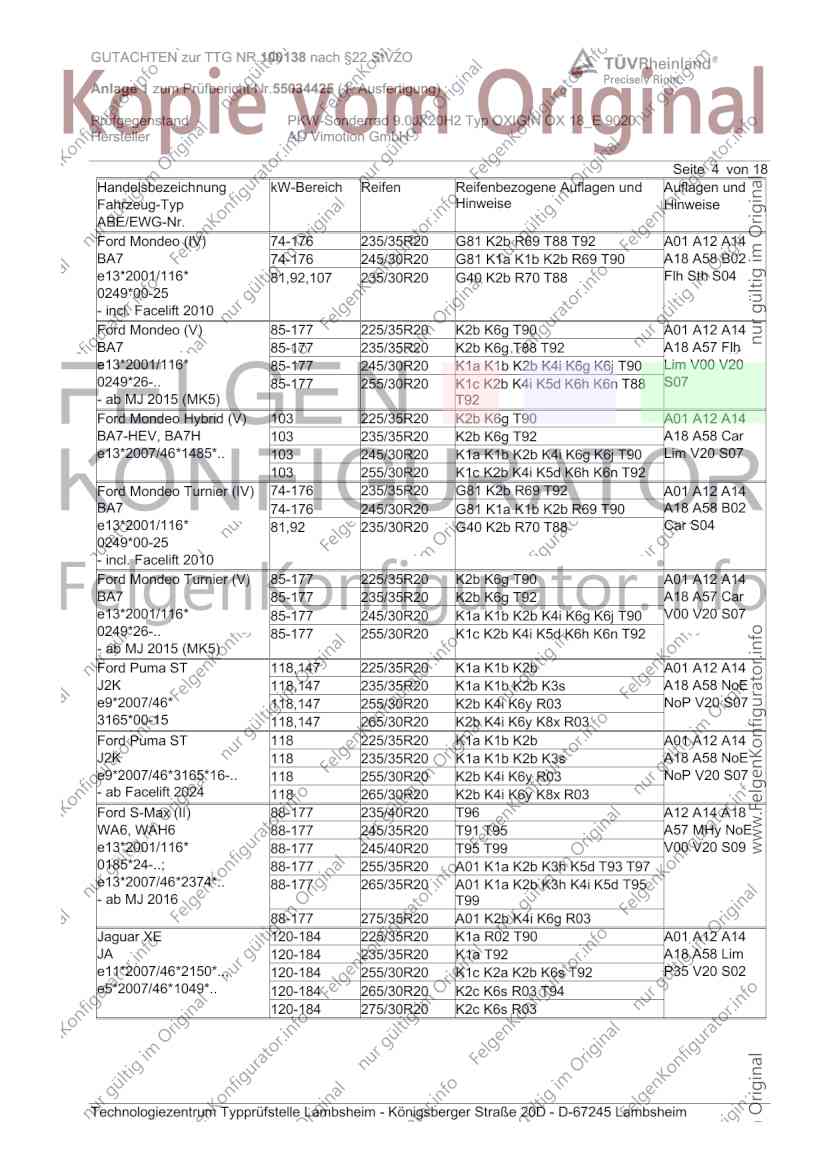

Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo (IV) 74-176 235/35R20 G81 K2b R69 T88 T92 A01 A12 A14
BA7 74-176 245/30R20 G81 K1a K1b K2b R69 T90 A18 A58 B02
e13*2001/116* 81,92,107 235/30R20 G40 K2b R70 T88 Flh Sth S04
0249*00-25
- incl. Facelift 2010
Ford Mondeo (V) 85-177 225/35R20 K2b K6g T90 A01 A12 A14
BA7 85-177 235/35R20 K2b K6g T88 T92 A18 A57 Flh
e13*2001/116* 85-177 245/30R20 K1a K1b K2b K4i K6g K6j T90 Lim V00 V20
0249*26-.. 85-177 255/30R20 K1c K2b K4i K5d K6h K6n T88 S07
- ab MJ 2015 (MK5) T92
Ford Mondeo Hybrid (V) 103 225/35R20 K2b K6g T90 A01 A12 A14
BA7-HEV, BA7H 103 235/35R20 K2b K6g T92 A18 A58 Car
e13*2007/46*1485*.. 103 245/30R20 K1a K1b K2b K4i K6g K6j T90 Lim V20 S07
103 255/30R20 K1c K2b K4i K5d K6h K6n T92
Ford Mondeo Turnier (IV) 74-176 235/35R20 G81 K2b R69 T92 A01 A12 A14
BA7 74-176 245/30R20 G81 K1a K1b K2b R69 T90 A18 A58 B02
e13*2001/116* 81,92 235/30R20 G40 K2b R70 T88 Car S04
0249*00-25
- incl. Facelift 2010
Ford Mondeo Turnier (V) 85-177 225/35R20 K2b K6g T90 A01 A12 A14
BA7 85-177 235/35R20 K2b K6g T92 A18 A57 Car
e13*2001/116* 85-177 245/30R20 K1a K1b K2b K4i K6g K6j T90 V00 V20 S07
0249*26-.. 85-177 255/30R20 K1c K2b K4i K5d K6h K6n T92
- ab MJ 2015 (MK5)
Ford Puma ST 118,147 225/35R20 K1a K1b K2b A01 A12 A14
J2K 118,147 235/35R20 K1a K1b K2b K3s A18 A58 NoE
e9*2007/46* 118,147 255/30R20 K2b K4i K6y R03 NoP V20 S07
3165*00-15 118,147 265/30R20 K2b K4i K6y K8x R03
Ford Puma ST 118 225/35R20 K1a K1b K2b A01 A12 A14
J2K 118 235/35R20 K1a K1b K2b K3s A18 A58 NoE
e9*2007/46*3165*16-.. 118 255/30R20 K2b K4i K6y R03 NoP V20 S07
- ab Facelift 2024 118 265/30R20 K2b K4i K6y K8x R03
Ford S-Max (II) 88-177 235/40R20 T96 A12 A14 A18
WA6, WAH6 88-177 245/35R20 T91 T95 A57 MHy NoE
e13*2001/116* 88-177 245/40R20 T95 T99 V00 V20 S09
0185*24-..; 88-177 255/35R20 A01 K1a K2b K3h K5d T93 T97
e13*2007/46*2374*.. 88-177 265/35R20 A01 K1a K2b K3h K4i K5d T95
- ab MJ 2016 T99
88-177 275/35R20 A01 K2b K4i K6g R03
Jaguar XE 120-184 225/35R20 K1a R02 T90 A01 A12 A14
JA 120-184 235/35R20 K1a T92 A18 A58 Lim
e11*2007/46*2150*.., 120-184 255/30R20 K1c K2a K2b K6s T92 P35 V20 S02
e5*2007/46*1049*.. 120-184 265/30R20 K2c K6s R03 T94
120-184 275/30R20 K2c K6s R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100138 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55034425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ OXIGIN OX 18_E 9020
Hersteller AD Vimotion GmbH

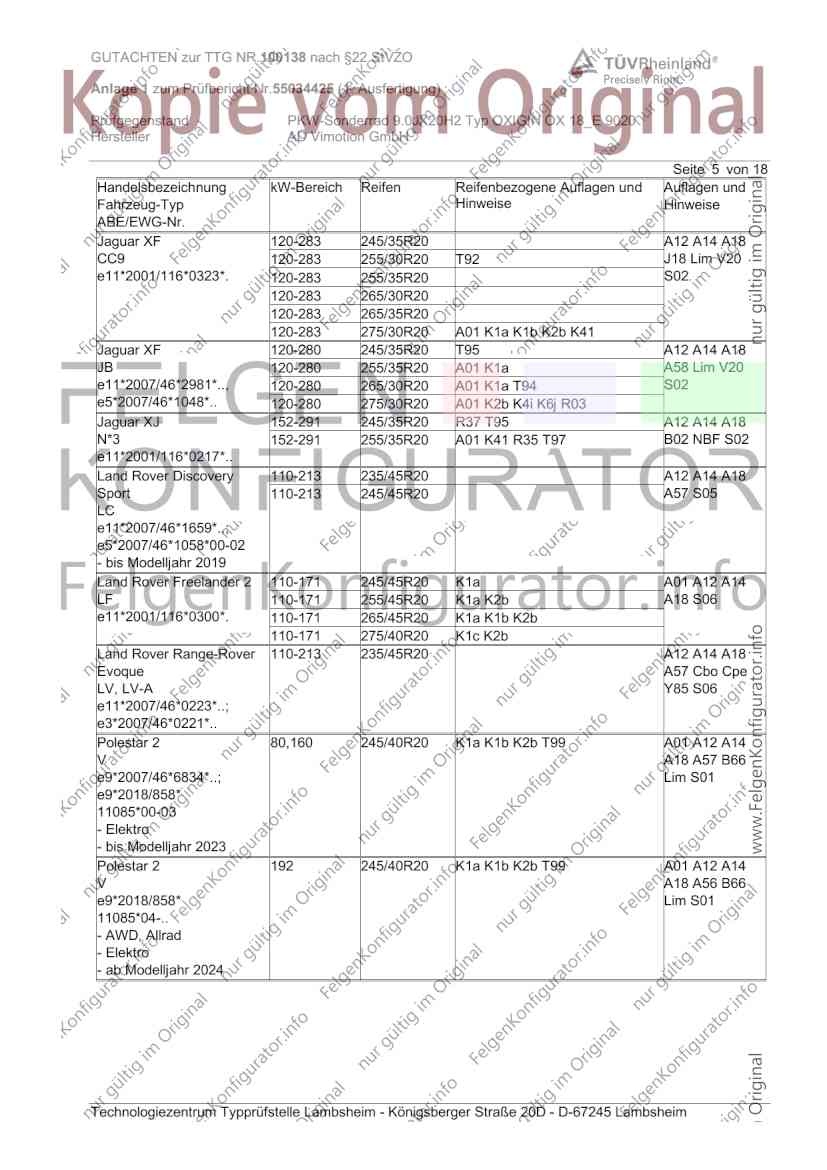

Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar XF 120-283 245/35R20 A12 A14 A18
CC9 120-283 255/30R20 T92 J18 Lim V20
e11*2001/116*0323*. 120-283 255/35R20 S02
120-283 265/30R20
120-283 265/35R20
120-283 275/30R20 A01 K1a K1b K2b K41
Jaguar XF 120-280 245/35R20 T95 A12 A14 A18
JB 120-280 255/35R20 A01 K1a A58 Lim V20
e11*2007/46*2981*.., 120-280 265/30R20 A01 K1a T94 S02
e5*2007/46*1048*.. 120-280 275/30R20 A01 K2b K4i K6j R03
Jaguar XJ 152-291 245/35R20 R37 T95 A12 A14 A18
N*3 152-291 255/35R20 A01 K41 R35 T97 B02 NBF S02
e11*2001/116*0217*..
Land Rover Discovery 110-213 235/45R20 A12 A14 A18
Sport 110-213 245/45R20 A57 S05
LC
e11*2007/46*1659*..;
e5*2007/46*1058*00-02
- bis Modelljahr 2019
Land Rover Freelander 2 110-171 245/45R20 K1a A01 A12 A14
LF 110-171 255/45R20 K1a K2b A18 S06
e11*2001/116*0300*. 110-171 265/45R20 K1a K1b K2b
110-171 275/40R20 K1c K2b
Land Rover Range-Rover 110-213 235/45R20 A12 A14 A18
Evoque A57 Cbo Cpe
LV, LV-A Y85 S06
e11*2007/46*0223*..;
e3*2007/46*0221*..
Polestar 2 80,160 245/40R20 K1a K1b K2b T99 A01 A12 A14
V A18 A57 B66
e9*2007/46*6834*..; Lim S01
e9*2018/858*
11085*00-03
- Elektro
- bis Modelljahr 2023
Polestar 2 192 245/40R20 K1a K1b K2b T99 A01 A12 A14
V A18 A56 B66
e9*2018/858* Lim S01
11085*04-..
- AWD, Allrad
- Elektro
- ab Modelljahr 2024
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100138 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55034425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ OXIGIN OX 18_E 9020
Hersteller AD Vimotion GmbH

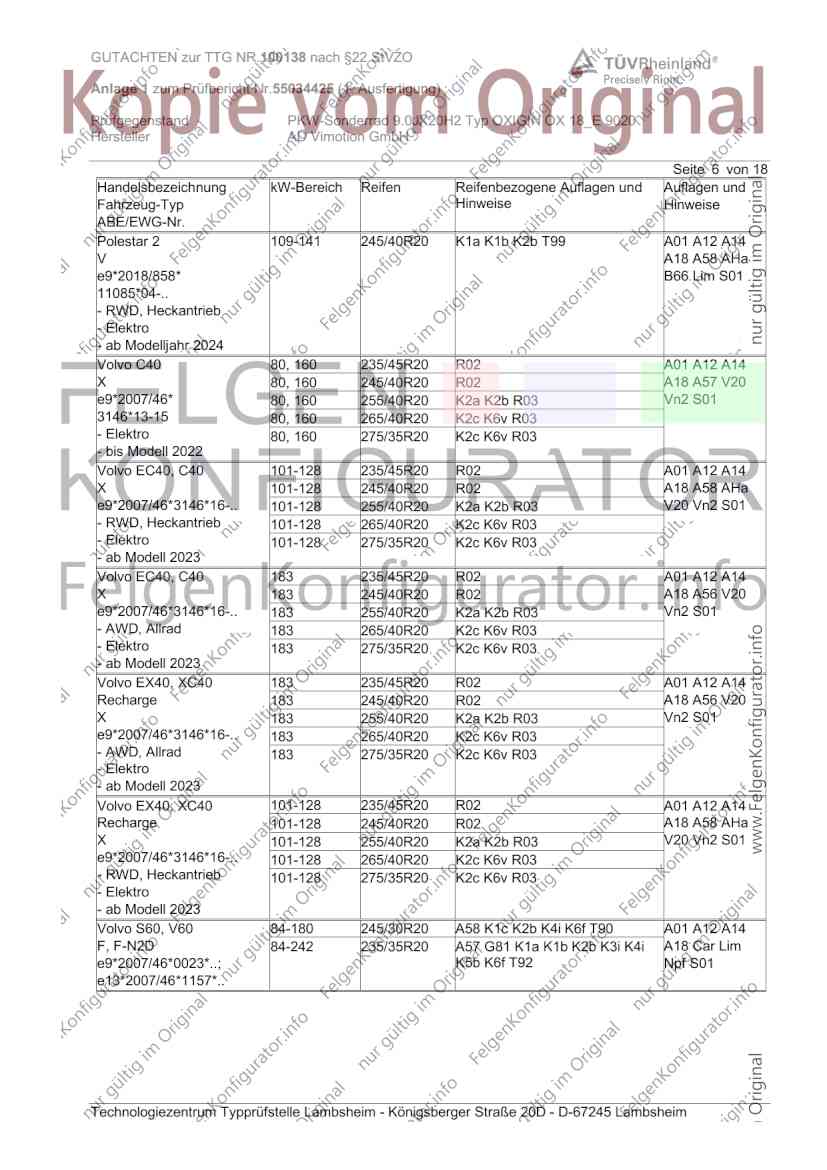

Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Polestar 2 109-141 245/40R20 K1a K1b K2b T99 A01 A12 A14
V A18 A58 AHa
e9*2018/858* B66 Lim S01
11085*04-..
- RWD, Heckantrieb
- Elektro
- ab Modelljahr 2024
Volvo C40 80, 160 235/45R20 R02 A01 A12 A14
X 80, 160 245/40R20 R02 A18 A57 V20
e9*2007/46* 80, 160 255/40R20 K2a K2b R03 Vn2 S01
3146*13-15 80, 160 265/40R20 K2c K6v R03
- Elektro 80, 160 275/35R20 K2c K6v R03
- bis Modell 2022
Volvo EC40, C40 101-128 235/45R20 R02 A01 A12 A14
X 101-128 245/40R20 R02 A18 A58 AHa
e9*2007/46*3146*16-.. 101-128 255/40R20 K2a K2b R03 V20 Vn2 S01
- RWD, Heckantrieb 101-128 265/40R20 K2c K6v R03
- Elektro 101-128 275/35R20 K2c K6v R03
- ab Modell 2023
Volvo EC40, C40 183 235/45R20 R02 A01 A12 A14
X 183 245/40R20 R02 A18 A56 V20
e9*2007/46*3146*16-.. 183 255/40R20 K2a K2b R03 Vn2 S01
- AWD, Allrad 183 265/40R20 K2c K6v R03
- Elektro 183 275/35R20 K2c K6v R03
- ab Modell 2023
Volvo EX40, XC40 183 235/45R20 R02 A01 A12 A14
Recharge 183 245/40R20 R02 A18 A56 V20
X 183 255/40R20 K2a K2b R03 Vn2 S01
e9*2007/46*3146*16-.. 183 265/40R20 K2c K6v R03
- AWD, Allrad 183 275/35R20 K2c K6v R03
- Elektro
- ab Modell 2023
Volvo EX40, XC40 101-128 235/45R20 R02 A01 A12 A14
Recharge 101-128 245/40R20 R02 A18 A58 AHa
X 101-128 255/40R20 K2a K2b R03 V20 Vn2 S01
e9*2007/46*3146*16-.. 101-128 265/40R20 K2c K6v R03
- RWD, Heckantrieb 101-128 275/35R20 K2c K6v R03
- Elektro
- ab Modell 2023
Volvo S60, V60 84-180 245/30R20 A58 K1c K2b K4i K6f T90 A01 A12 A14
F, F-N2D 84-242 235/35R20 A57 G81 K1a K1b K2b K3i K4i A18 Car Lim
e9*2007/46*0023*..; K5b K6f T92 Npf S01
e13*2007/46*1157*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100138 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55034425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ OXIGIN OX 18_E 9020
Hersteller AD Vimotion GmbH
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

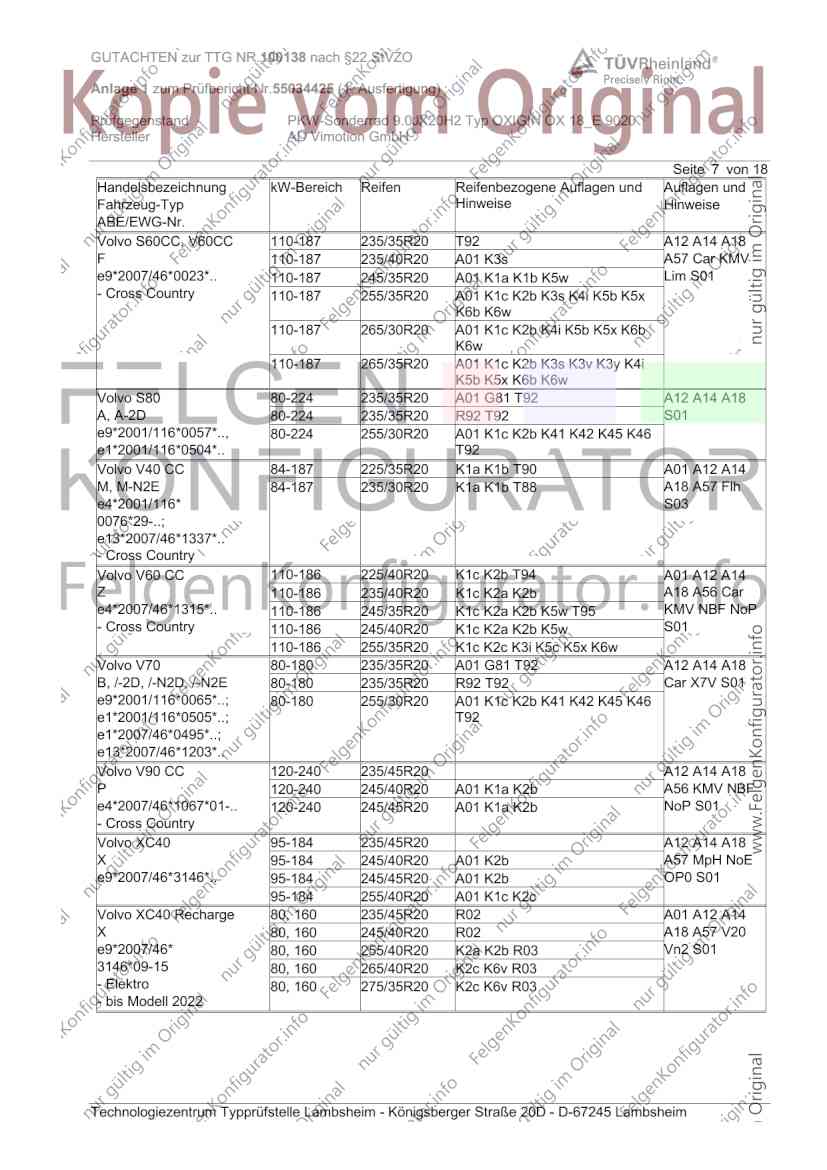

Volvo S60CC, V60CC 110-187 235/35R20 T92 A12 A14 A18
F 110-187 235/40R20 A01 K3s A57 Car KMV
e9*2007/46*0023*.. 110-187 245/35R20 A01 K1a K1b K5w Lim S01
- Cross Country 110-187 255/35R20 A01 K1c K2b K3s K4i K5b K5x
K6b K6w
110-187 265/30R20 A01 K1c K2b K4i K5b K5x K6b
K6w
110-187 265/35R20 A01 K1c K2b K3s K3v K3y K4i
K5b K5x K6b K6w
Volvo S80 80-224 235/35R20 A01 G81 T92 A12 A14 A18
A, A-2D 80-224 235/35R20 R92 T92 S01
e9*2001/116*0057*.., 80-224 255/30R20 A01 K1c K2b K41 K42 K45 K46
e1*2001/116*0504*.. T92
Volvo V40 CC 84-187 225/35R20 K1a K1b T90 A01 A12 A14
M, M-N2E 84-187 235/30R20 K1a K1b T88 A18 A57 Flh
e4*2001/116* S03
0076*29-..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 CC 110-186 225/40R20 K1c K2b T94 A01 A12 A14
Z 110-186 235/40R20 K1c K2a K2b A18 A56 Car
e4*2007/46*1315*.. 110-186 245/35R20 K1c K2a K2b K5w T95 KMV NBF NoP
- Cross Country 110-186 245/40R20 K1c K2a K2b K5w S01
110-186 255/35R20 K1c K2c K3i K5c K5x K6w
Volvo V70 80-180 235/35R20 A01 G81 T92 A12 A14 A18
B, /-2D, /-N2D, /-N2E 80-180 235/35R20 R92 T92 Car X7V S01
e9*2001/116*0065*..; 80-180 255/30R20 A01 K1c K2b K41 K42 K45 K46
e1*2001/116*0505*..; T92
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/45R20 A12 A14 A18
P 120-240 245/40R20 A01 K1a K2b A56 KMV NBF
e4*2007/46*1067*01-.. 120-240 245/45R20 A01 K1a K2b NoP S01
- Cross Country
Volvo XC40 95-184 235/45R20 A12 A14 A18
X 95-184 245/40R20 A01 K2b A57 MpH NoE
e9*2007/46*3146*.. 95-184 245/45R20 A01 K2b OP0 S01
95-184 255/40R20 A01 K1c K2c
Volvo XC40 Recharge 80, 160 235/45R20 R02 A01 A12 A14
X 80, 160 245/40R20 R02 A18 A57 V20
e9*2007/46* 80, 160 255/40R20 K2a K2b R03 Vn2 S01
3146*09-15 80, 160 265/40R20 K2c K6v R03
- Elektro 80, 160 275/35R20 K2c K6v R03
- bis Modell 2022
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100138 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55034425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ OXIGIN OX 18_E 9020
Hersteller AD Vimotion GmbH
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

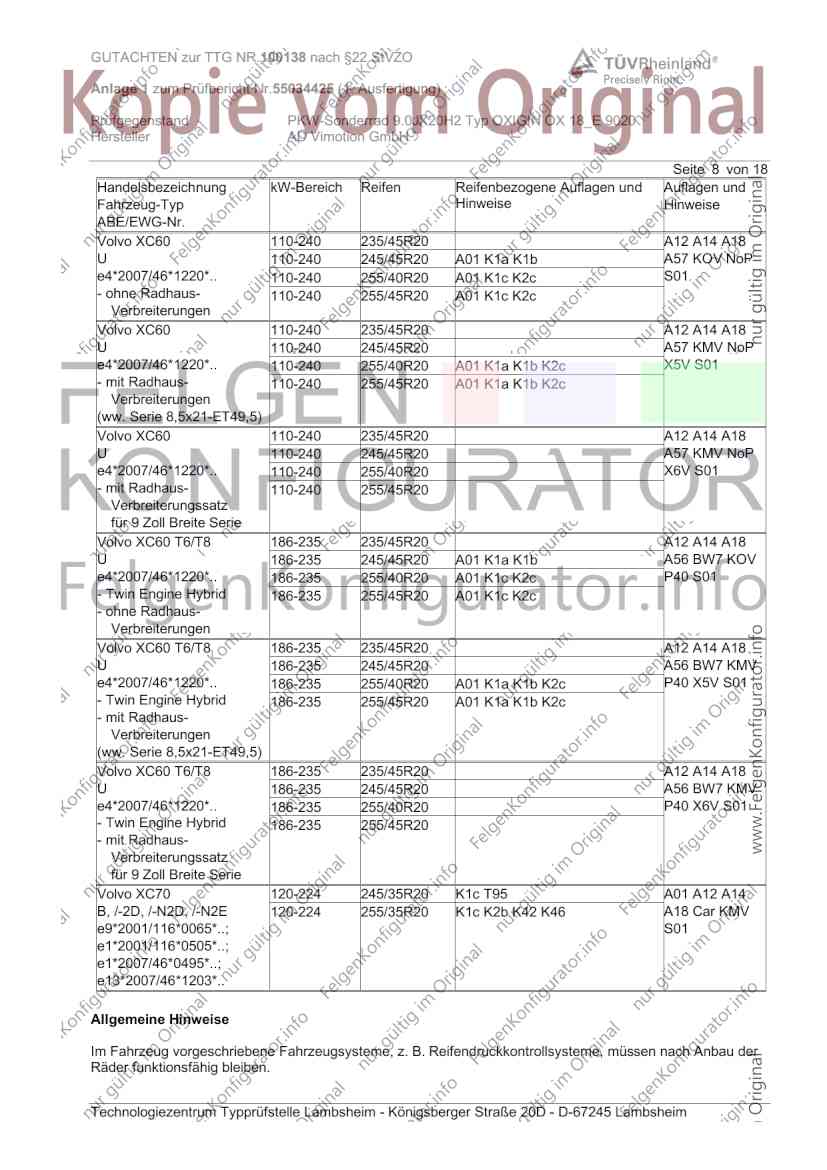

Volvo XC60 110-240 235/45R20 A12 A14 A18
U 110-240 245/45R20 A01 K1a K1b A57 KOV NoP
e4*2007/46*1220*.. 110-240 255/40R20 A01 K1c K2c S01
- ohne Radhaus- 110-240 255/45R20 A01 K1c K2c
Verbreiterungen
Volvo XC60 110-240 235/45R20 A12 A14 A18
U 110-240 245/45R20 A57 KMV NoP
e4*2007/46*1220*.. 110-240 255/40R20 A01 K1a K1b K2c X5V S01
- mit Radhaus- 110-240 255/45R20 A01 K1a K1b K2c
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 110-240 235/45R20 A12 A14 A18
U 110-240 245/45R20 A57 KMV NoP
e4*2007/46*1220*.. 110-240 255/40R20 X6V S01
- mit Radhaus- 110-240 255/45R20
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC60 T6/T8 186-235 235/45R20 A12 A14 A18
U 186-235 245/45R20 A01 K1a K1b A56 BW7 KOV
e4*2007/46*1220*.. 186-235 255/40R20 A01 K1c K2c P40 S01
- Twin Engine Hybrid 186-235 255/45R20 A01 K1c K2c
- ohne Radhaus-
Verbreiterungen
Volvo XC60 T6/T8 186-235 235/45R20 A12 A14 A18
U 186-235 245/45R20 A56 BW7 KMV
e4*2007/46*1220*.. 186-235 255/40R20 A01 K1a K1b K2c P40 X5V S01
- Twin Engine Hybrid 186-235 255/45R20 A01 K1a K1b K2c
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 T6/T8 186-235 235/45R20 A12 A14 A18
U 186-235 245/45R20 A56 BW7 KMV
e4*2007/46*1220*.. 186-235 255/40R20 P40 X6V S01
- Twin Engine Hybrid 186-235 255/45R20
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 245/35R20 K1c T95 A01 A12 A14
B, /-2D, /-N2D, /-N2E 120-224 255/35R20 K1c K2b K42 K46 A18 Car KMV
e9*2001/116*0065*..; S01
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100138 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55034425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ OXIGIN OX 18_E 9020
Hersteller AD Vimotion GmbH
Seite 9 von 18

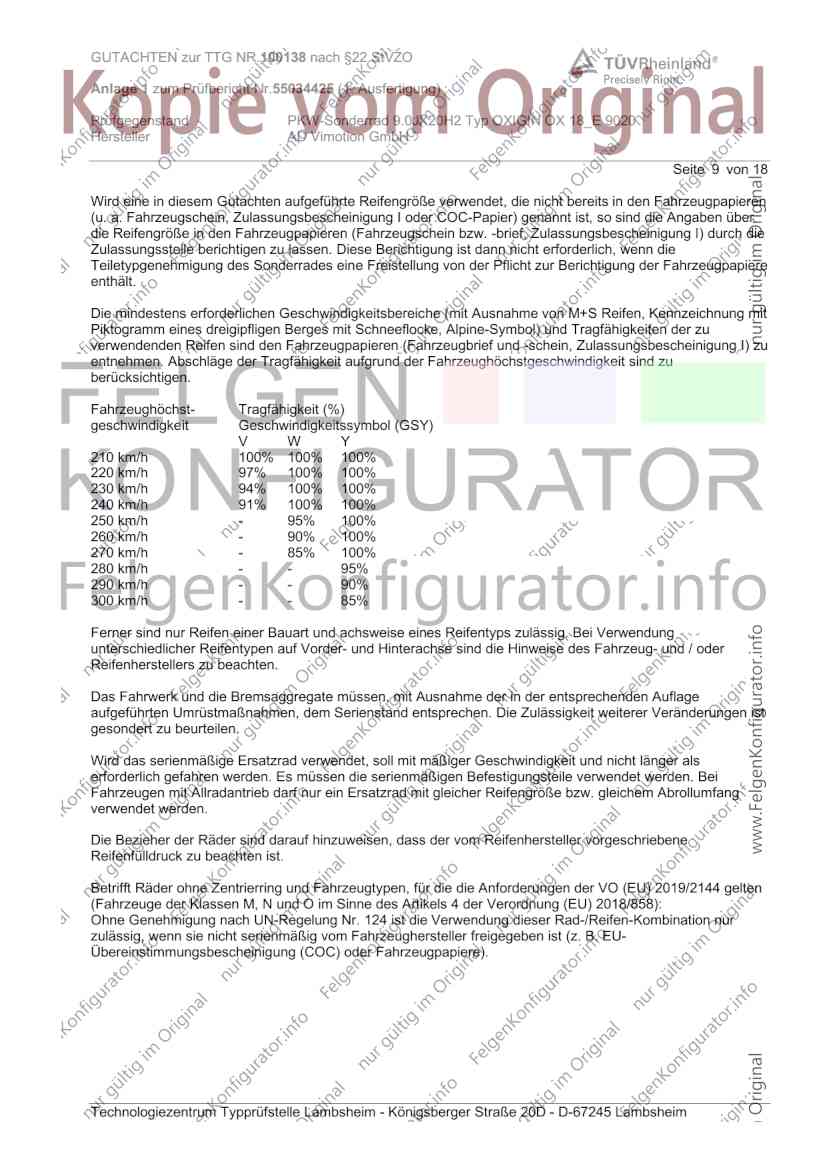

Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die
Teiletypgenehmigung des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100138 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55034425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ OXIGIN OX 18_E 9020
Hersteller AD Vimotion GmbH

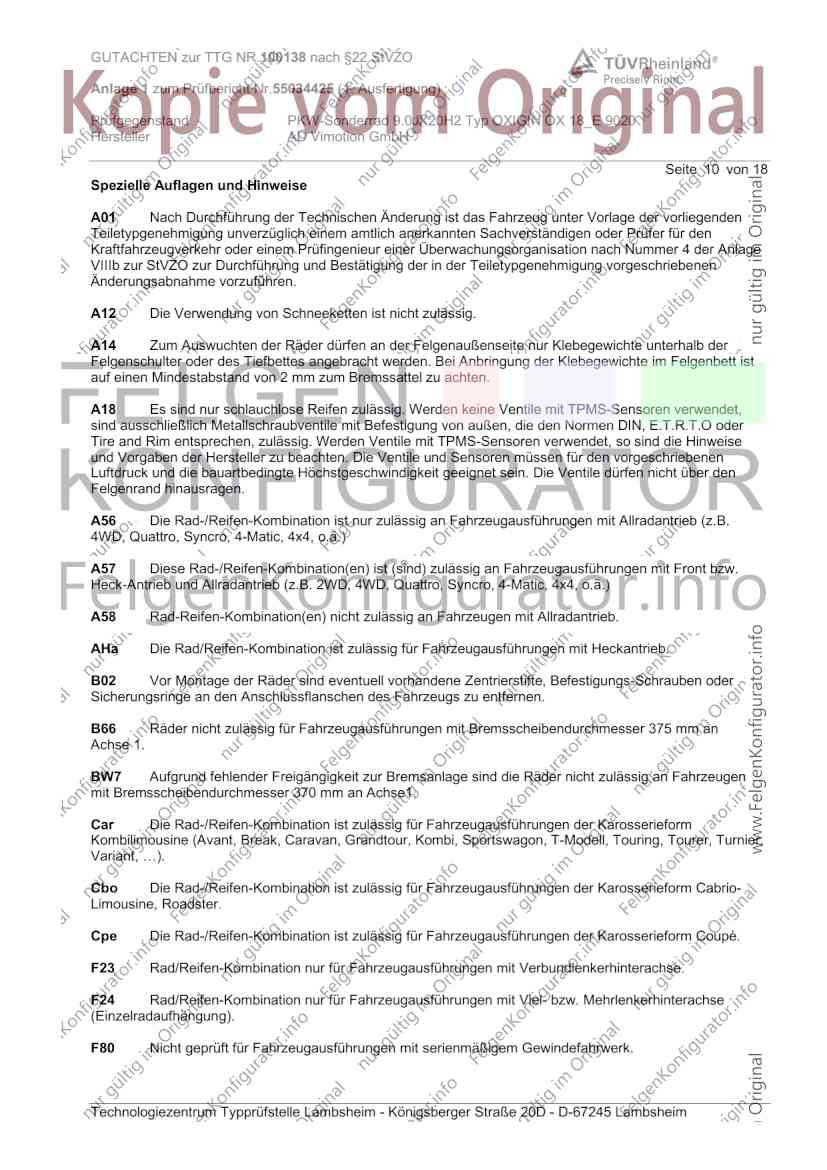

Seite 10 von 18
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
Teiletypgenehmigung unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der Teiletypgenehmigung vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B66 Räder nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 375 mm an
Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F80 Nicht geprüft für Fahrzeugausführungen mit serienmäßigem Gewindefahrwerk.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100138 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55034425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ OXIGIN OX 18_E 9020
Hersteller AD Vimotion GmbH
Seite 11 von 18

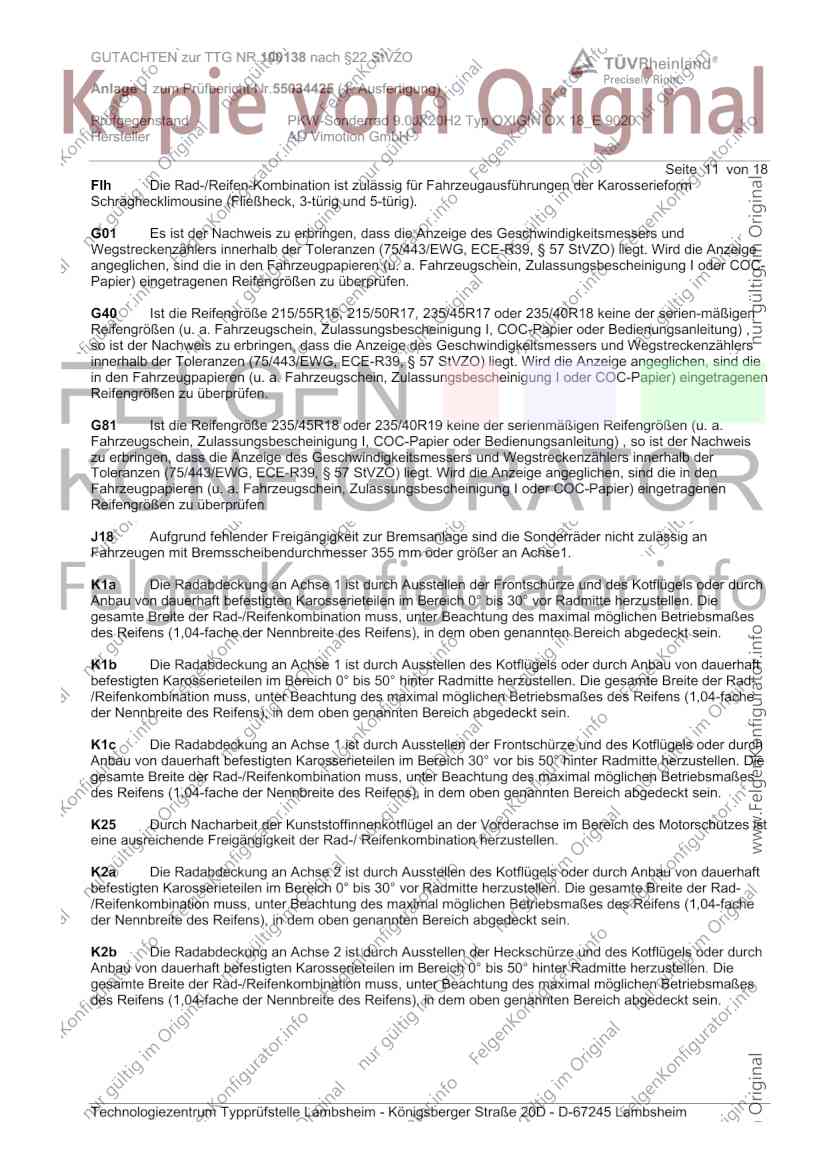

Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-mäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen
J18 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 355 mm oder größer an Achse1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100138 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55034425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ OXIGIN OX 18_E 9020
Hersteller AD Vimotion GmbH
Seite 12 von 18
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden bzw.
nachzuarbeiten und dauerhaft zu befestigen.
K3y An Achse 1 sind die in das Radhaus ragenden Kanten der Befestigungen der
Zusatzradabdeckungen vor und hinter Radmitte um 20 mm zu kürzen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die Radhausinnenverkleidung ist
anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100138 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55034425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ OXIGIN OX 18_E 9020
Hersteller AD Vimotion GmbH
Seite 13 von 18
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
vollständig umzulegen.
K6s An Achse 2 sind die Radhausausschnittkanten im Bereich 250mm vor bis 300mm nach Radmitte
vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100138 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55034425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ OXIGIN OX 18_E 9020
Hersteller AD Vimotion GmbH
Seite 14 von 18
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter Radmitte
um 10 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML7 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm an Achse 1.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw.
(Fahrzeugvarianten mit Radlaufverbreiterungen).
OP0 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 296 mm an Achse 1.
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 400 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100138 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55034425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ OXIGIN OX 18_E 9020
Hersteller AD Vimotion GmbH
Seite 15 von 18
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/55R16,
215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100138 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55034425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ OXIGIN OX 18_E 9020
Hersteller AD Vimotion GmbH
Seite 16 von 18
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100138 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55034425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ OXIGIN OX 18_E 9020
Hersteller AD Vimotion GmbH

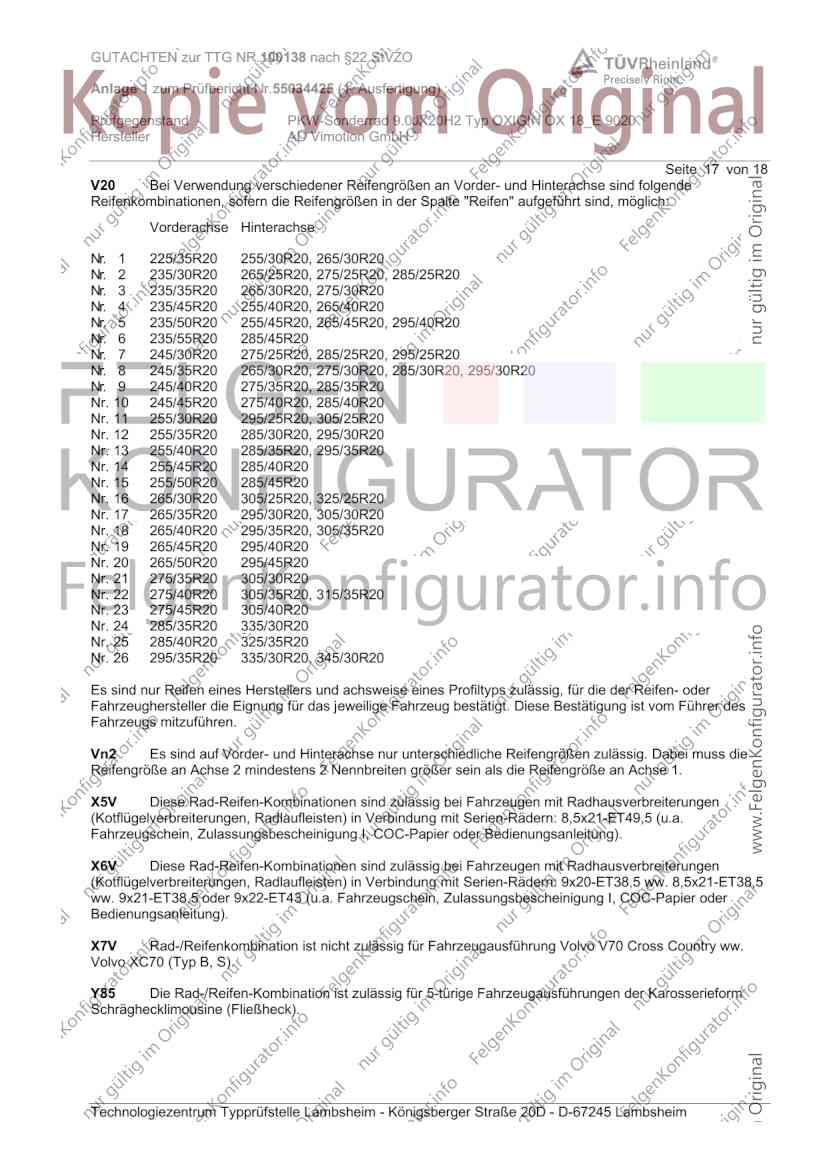

Seite 17 von 18
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 235/55R20 285/45R20
Nr. 7 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 255/30R20 295/25R20, 305/25R20
Nr. 12 255/35R20 285/30R20, 295/30R20
Nr. 13 255/40R20 285/35R20, 295/35R20
Nr. 14 255/45R20 285/40R20
Nr. 15 255/50R20 285/45R20
Nr. 16 265/30R20 305/25R20, 325/25R20
Nr. 17 265/35R20 295/30R20, 305/30R20
Nr. 18 265/40R20 295/35R20, 305/35R20
Nr. 19 265/45R20 295/40R20
Nr. 20 265/50R20 295/45R20
Nr. 21 275/35R20 305/30R20
Nr. 22 275/40R20 305/35R20, 315/35R20
Nr. 23 275/45R20 305/40R20
Nr. 24 285/35R20 335/30R20
Nr. 25 285/40R20 325/35R20
Nr. 26 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss die
Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-ET38,5
ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country ww.
Volvo XC70 (Typ B, S).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100138 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55034425 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ OXIGIN OX 18_E 9020
Hersteller AD Vimotion GmbH

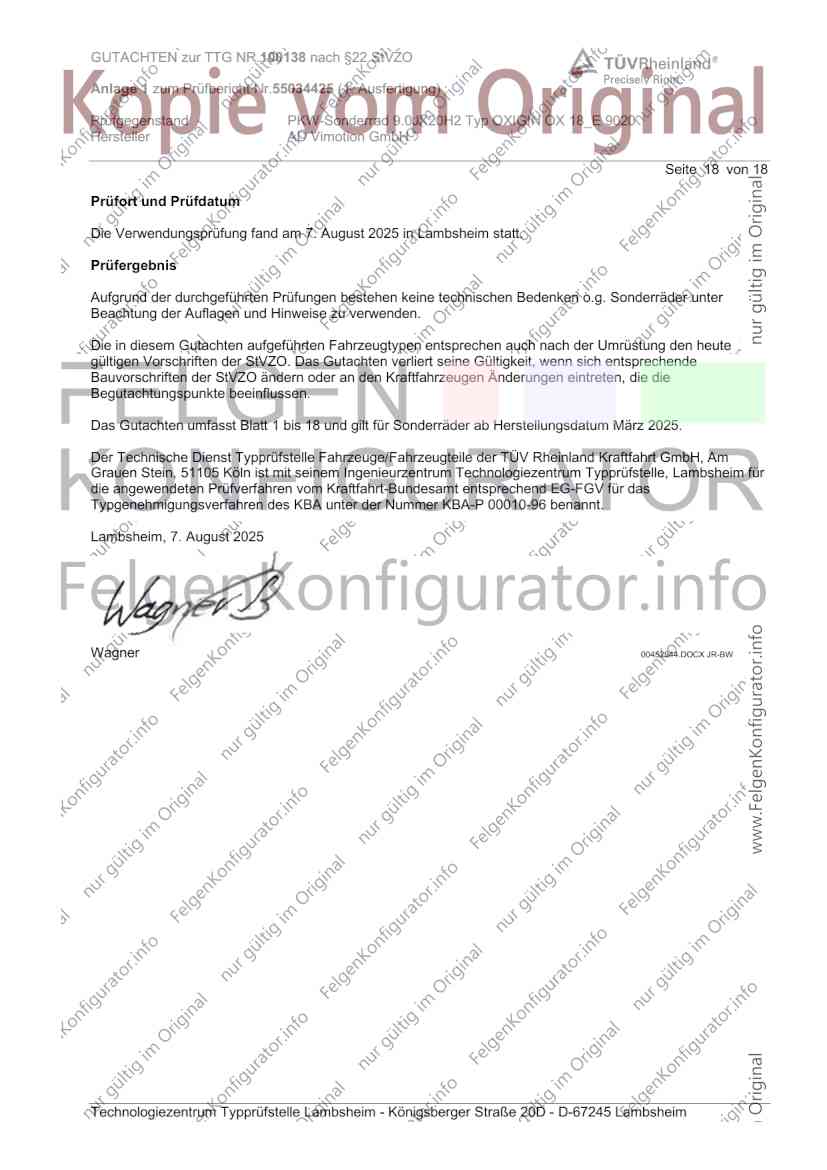

Seite 18 von 18
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. August 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum März 2025.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. August 2025
Wagner 00452944.DOCX JR-BW
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
