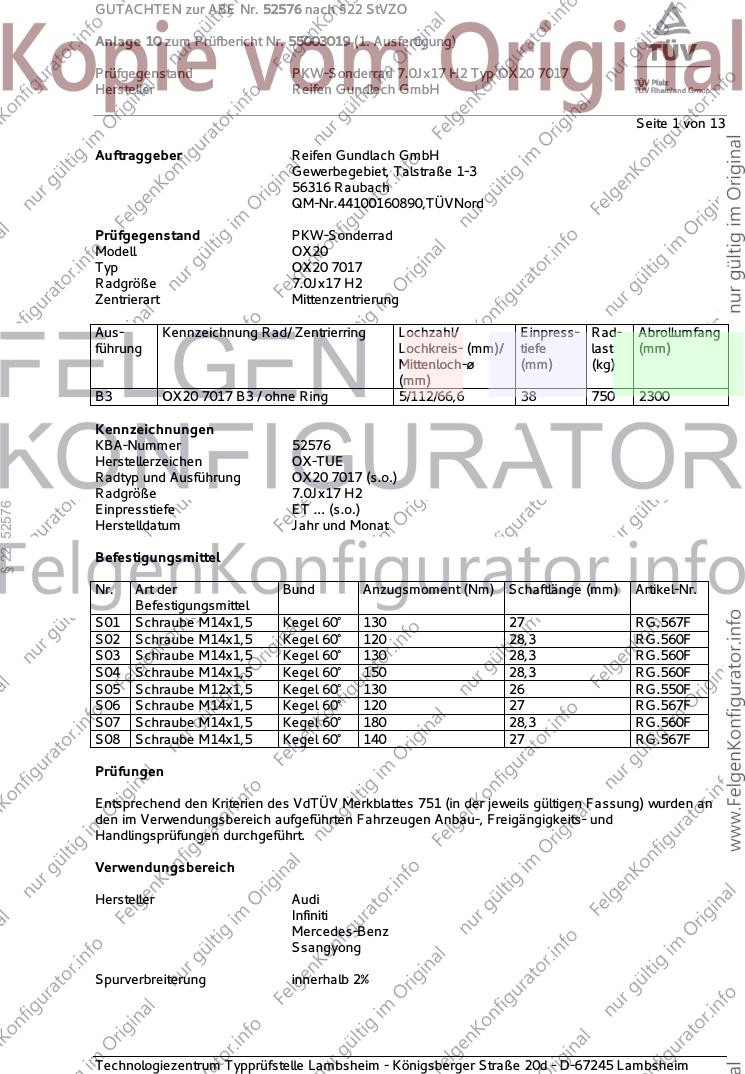

GUTACHTEN zur ABE Nr. 52576 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55003019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ OX20 7017
Hersteller Reifen Gundlach GmbH
Seite 1 von 13
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX20
Typ OX20 7017
Radgröße 7.0Jx17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B3 OX20 7017 B3 / ohne Ring 5/112/66,6 38 750 2300
Kennzeichnungen
KBA-Nummer 52576
Herstellerzeichen OX-TUE
Radtyp und Ausführung OX20 7017 (s.o.)
Radgröße 7.0Jx17 H2
§ 22 52576
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 130 27 RG.567F
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560F
S03 Schraube M14x1,5 Kegel 60° 130 28,3 RG.560F
S04 Schraube M14x1,5 Kegel 60° 150 28,3 RG.560F
S05 Schraube M12x1,5 Kegel 60° 130 26 RG.550F
S06 Schraube M14x1,5 Kegel 60° 120 27 RG.567F
S07 Schraube M14x1,5 Kegel 60° 180 28,3 RG.560F
S08 Schraube M14x1,5 Kegel 60° 140 27 RG.567F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52576 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55003019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ OX20 7017
Hersteller Reifen Gundlach GmbH

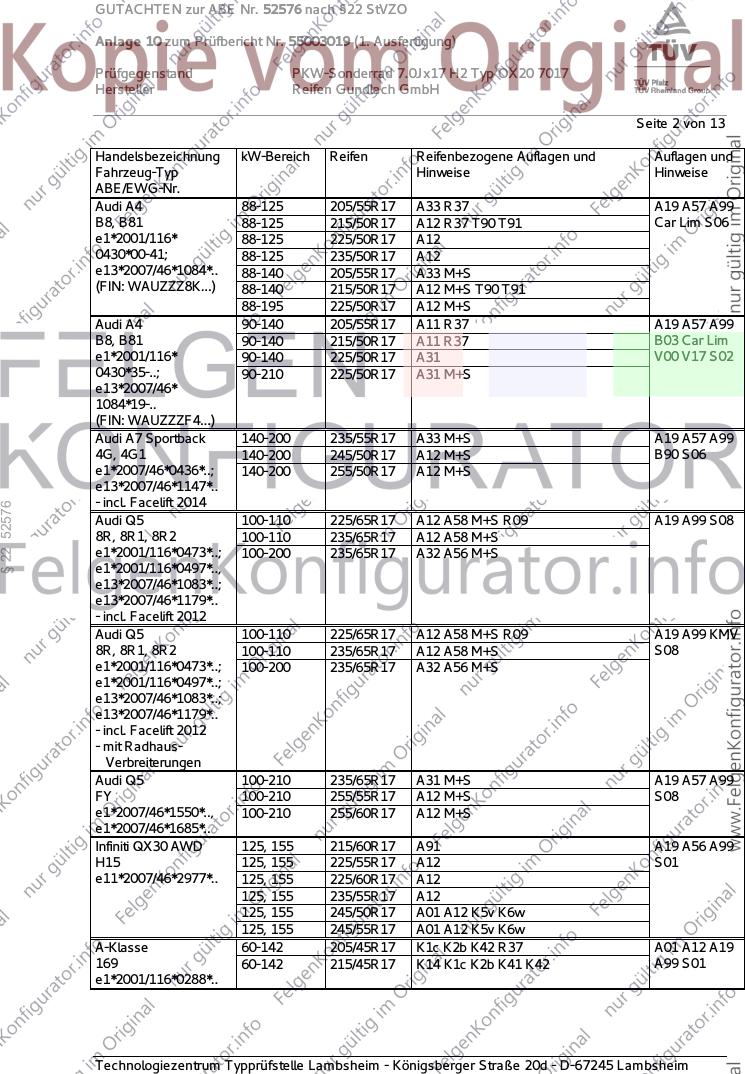

Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/55R17 A33 R37 A19 A57 A99
B8, B81 88-125 215/50R17 A12 R37 T90 T91 Car Lim S06
e1*2001/116* 88-125 225/50R17 A12
0430*00-41; 88-125 235/50R17 A12
e13*2007/46*1084*.. 88-140 205/55R17 A33 M+S
(FIN: WAUZZZ8K...) 88-140 215/50R17 A12 M+S T90 T91
88-195 225/50R17 A12 M+S
Audi A4 90-140 205/55R17 A11 R37 A19 A57 A99
B8, B81 90-140 215/50R17 A11 R37 B03 Car Lim
e1*2001/116* 90-140 225/50R17 A31 V00 V17 S02
0430*35-..; 90-210 225/50R17 A31 M+S
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A7 Sportback 140-200 235/55R17 A33 M+S A19 A57 A99
4G, 4G1 140-200 245/50R17 A12 M+S B90 S06
e1*2007/46*0436*..; 140-200 255/50R17 A12 M+S
e13*2007/46*1147*..
- incl. Facelift 2014
§ 22 52576
Audi Q5 100-110 225/65R17 A12 A58 M+S R09 A19 A99 S08
8R, 8R1, 8R2 100-110 235/65R17 A12 A58 M+S
e1*2001/116*0473*..; 100-200 235/65R17 A32 A56 M+S
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-110 225/65R17 A12 A58 M+S R09 A19 A99 KMV
8R, 8R1, 8R2 100-110 235/65R17 A12 A58 M+S S08
e1*2001/116*0473*..; 100-200 235/65R17 A32 A56 M+S
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/65R17 A31 M+S A19 A57 A99
FY 100-210 255/55R17 A12 M+S S08
e1*2007/46*1550*.., 100-210 255/60R17 A12 M+S
e1*2007/46*1685*..
Infiniti QX30 AWD 125, 155 215/60R17 A91 A19 A56 A99
H15 125, 155 225/55R17 A12 S01
e11*2007/46*2977*.. 125, 155 225/60R17 A12
125, 155 235/55R17 A12
125, 155 245/50R17 A01 A12 K5v K6w
125, 155 245/55R17 A01 A12 K5v K6w
A-Klasse 60-142 205/45R17 K1c K2b K42 R37 A01 A12 A19
169 60-142 215/45R17 K14 K1c K2b K41 K42 A99 S01
e1*2001/116*0288*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52576 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55003019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ OX20 7017
Hersteller Reifen Gundlach GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A-Klasse 66-135 205/45R17 T88 A12 A19 A57
176, 245G 66-135 205/50R17 A01 K1a K2b A99 Flh V00
e1*2007/46*0928*..; 66-135 215/45R17 A01 K2b T87 T91 V17 S03
e1*2001/116* 66-135 225/45R17 A01 K1a K2b
0470*04-.. 66-160 205/50R17 A01 K1a K2b M+S
66-160 215/45R17 A01 K2b M+S T87 T91
66-160 225/45R17 A01 K1a K2b M+S
A-Klasse 80-165 205/50R17 K5d A01 A12 A19
F2A 80-165 205/55R17 K5d A58 A99 P35
e1*2007/46*1829*.. 80-165 215/50R17 K1a K5d K6f K7a V17 Y85 S01
(FIN: WDD177...) 80-165 225/50R17 K1c K2b K5d K6f K7i K8h
B-Klasse 70-142 205/45R17 T84 A12 A19 A99
245 70-142 205/50R17 A01 K1a K1b K2b K41 K42 V17 S01
e1*2001/116*0314*.. 70-142 215/45R17 A01 K42
70-142 225/45R17 A01 K1a K1b K2b K41 K42
B-Klasse 66-135 205/45R17 A91 A19 A57 A99
246, 245G 66-135 205/50R17 A01 A12 K2b NoE V00 V17
e1*2007/46*0751*..; 66-135 215/45R17 A01 A12 K2b T87 T91 S03
e1*2001/116* 66-135 225/45R17 A01 A12 K2b
§ 22 52576
0470*04-.. 66-155 205/50R17 A01 A12 K2b M+S
- incl. Facelift 2014 66-155 215/45R17 A01 A12 K2b M+S T87 T91
66-155 225/45R17 A01 A12 K2b M+S
B-Klasse 85-140 205/50R17 K2b K5d A01 A12 A19
F2B 85-140 205/55R17 K2b K5d A58 A99 F24
e1*2007/46*1909*.. 85-140 215/50R17 K1a K2b K5d K6f K7a P35 V17 S01
85-140 225/50R17 K1c K2c K4i K5d K6f K6i K7i K8h
B-Klasse electric drive 65 (132) 205/50R17 A12 A19 A58
245G 65 (132) 205/55R17 A99 Flh KMV
e1*2001/116*0470*.. 65 (132) 215/50R17 S03
(28kWh-Batterie) 65 (132) 225/45R17
65 (132) 225/50R17 A01 K5w K6w
C-Klasse 85-155 205/55R17 A90 R37 A19 A58 A99
204 85-155 215/50R17 A12 R37 Lim MHy S03
e1*2001/116* 85-190 225/50R17 A01 A12 K1a K1b K2b
0431*29-..
- incl. Facelift 2018
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52576 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55003019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ OX20 7017
Hersteller Reifen Gundlach GmbH

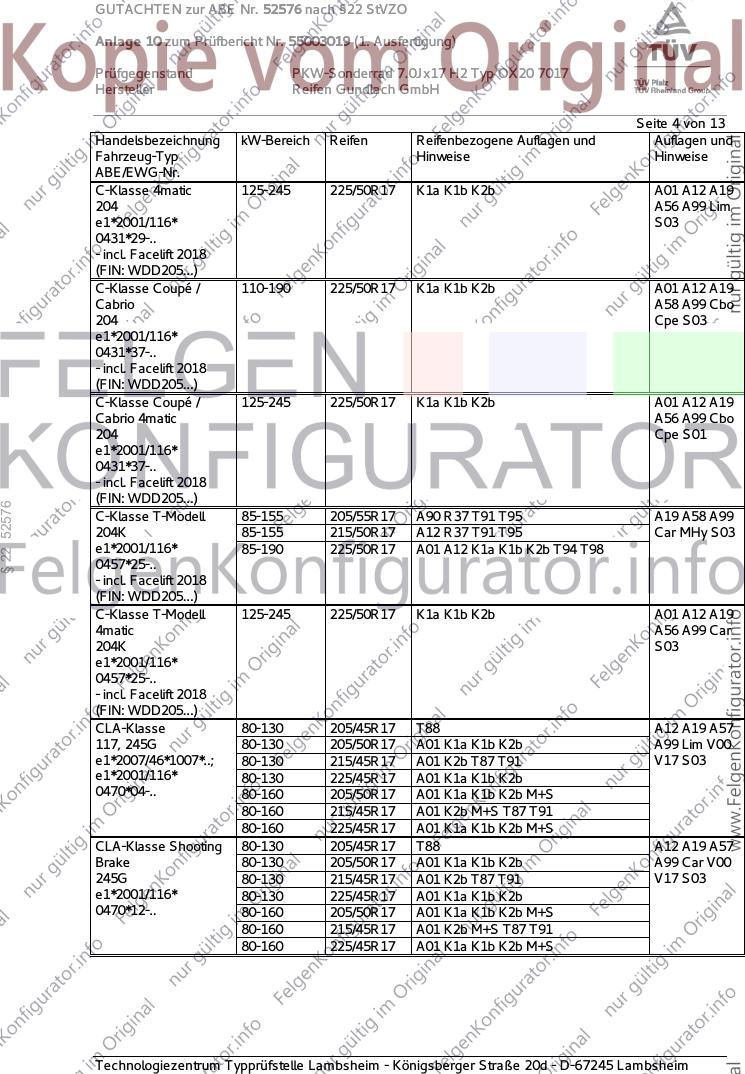

Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 4matic 125-245 225/50R17 K1a K1b K2b A01 A12 A19
204 A56 A99 Lim
e1*2001/116* S03
0431*29-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse Coupé / 110-190 225/50R17 K1a K1b K2b A01 A12 A19
Cabrio A58 A99 Cbo
204 Cpe S03
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/50R17 K1a K1b K2b A01 A12 A19
Cabrio 4matic A56 A99 Cbo
204 Cpe S01
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: WDD205...)
§ 22 52576
C-Klasse T-Modell 85-155 205/55R17 A90 R37 T91 T95 A19 A58 A99
204K 85-155 215/50R17 A12 R37 T91 T95 Car MHy S03
e1*2001/116* 85-190 225/50R17 A01 A12 K1a K1b K2b T94 T98
0457*25-..
- incl. Facelift 2018
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/50R17 K1a K1b K2b A01 A12 A19
4matic A56 A99 Car
204K S03
e1*2001/116*
0457*25-..
- incl. Facelift 2018
(FIN: WDD205...)
CLA-Klasse 80-130 205/45R17 T88 A12 A19 A57
117, 245G 80-130 205/50R17 A01 K1a K1b K2b A99 Lim V00
e1*2007/46*1007*..; 80-130 215/45R17 A01 K2b T87 T91 V17 S03
e1*2001/116* 80-130 225/45R17 A01 K1a K1b K2b
0470*04-.. 80-160 205/50R17 A01 K1a K1b K2b M+S
80-160 215/45R17 A01 K2b M+S T87 T91
80-160 225/45R17 A01 K1a K1b K2b M+S
CLA-Klasse Shooting 80-130 205/45R17 T88 A12 A19 A57
Brake 80-130 205/50R17 A01 K1a K1b K2b A99 Car V00
245G 80-130 215/45R17 A01 K2b T87 T91 V17 S03
e1*2001/116* 80-130 225/45R17 A01 K1a K1b K2b
0470*12-.. 80-160 205/50R17 A01 K1a K1b K2b M+S
80-160 215/45R17 A01 K2b M+S T87 T91
80-160 225/45R17 A01 K1a K1b K2b M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52576 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55003019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ OX20 7017
Hersteller Reifen Gundlach GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 110-143 205/55R17 A10 R37 T91 T95 A19 A58 A99
212 110-143 205/60R17 A10 R37 T93 B03 Lim NoH
e1*2001/116* 110-143 215/55R17 A10 R37 T94 T98 S04
0501*24-.. 110-143 225/50R17 A10 T94 T98
(FIN: WDD213...) 110-143 225/55R17 A10
110-143 235/50R17 A91
GLA-Klasse 80-155 215/60R17 A33 A19 A57 A99
245G 80-155 225/55R17 A12 Flh S03
e1*2001/116* 80-155 225/60R17 A12
0470*06-.. 80-155 235/55R17 A12
80-155 245/50R17 A01 A12 K1b K2b K6v
80-155 245/55R17 A01 A12 K1b K2b K6v
80-155 255/50R17 A01 A12 K1a K1b K2b K5v K6x K8a
SLK / SLC -Klasse 115-180 205/50R17 A32 A19 A99 B03
172 115-180 215/45R17 A10 V17 Z16 S03
e1*2007/46*0548*.. 115-180 225/45R17 A32
V-Klasse/Vito 100-140 215/55R17 K2b T98 150 A01 A12 A19
639/2, 639/4 100-140 215/60R17 G90 K2b T00 150 A58 A99 AHa
e1*2007/46* 100-140 215/60R17C K2b 150 S07
§ 22 52576
0457*09-.. 100-140 225/55R17 K1a K1b K2b K5k T01 150
e1*2007/46* 100-140 225/55R17C K1a K1b K2b K5k 150
0458*08-.. 100-140 225/60R17 G90 K1a K1b K2b K5k T03 T99 150
(FIN: WDF447...) 100-140 235/50R17 K1c K2b K5d K5i K5l T00 150
nur Heckantrieb 100-140 235/55R17 G90 K1c K2b K5d K5i K5l T03 T99
150
100-140 245/50R17 K1c K2c K5d K5i K5l T99 150
100-140 245/55R17 G90 K1c K2c K5d K5i K5l T02 T06
150
V-Klasse/Vito 65, 84 215/55R17 K2b T98 150 A01 A12 A19
639/2, 639/4 65, 84 215/60R17 G90 K2b T00 150 A58 A99 AFa
e1*2007/46* 65, 84 215/60R17C K2b 150 S07
0457*09-.. 65, 84 225/55R17 K1a K1b K2b K5k T01 150
e1*2007/46* 65, 84 225/55R17C K1a K1b K2b K5k 150
0458*08-.. 65, 84 225/60R17 G90 K1a K1b K2b K5k T03 T99 150
(FIN: WDF447...) 65, 84 235/50R17 K1c K2b K5d K5i K5l T00 150
nur Frontantrieb 65, 84 235/55R17 G90 K1c K2b K5d K5i K5l T03 T99
150
65, 84 245/50R17 K1c K2c K5d K5i K5l T99 150
65, 84 245/55R17 G90 K1c K2c K5d K5i K5l T02 T06
150
V-Klasse/Vito 4matic 100-140 225/55R17 K1a K1b K2b K5k T01 150 A01 A12 A19
639/2, 639/5 100-140 225/55R17C K1a K1b K2b K5k 150 A56 A99 S07
e1*2007/46* 100-140 225/60R17 G90 K1a K1b K2b K5k T03 T99 150
0457*09-.. 100-140 235/50R17 K1c K2b K5d K5i K5l T00 150
e1*2007/46* 100-140 235/55R17 G90 K1c K2b K5d K5i K5l T03 T99
0459*06-.. 150
(FIN: WDF447...) 100-140 245/50R17 K1c K2c K5d K5i K5l T99 150
nur Allradantrieb 100-140 245/55R17 G90 K1c K2c K5d K5i K5l T02 T06
150
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52576 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55003019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ OX20 7017
Hersteller Reifen Gundlach GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SsangYong Tivoli 84-95 205/50R17 A31 K2b A01 A19 A58
2WD 84-95 205/55R17 A12 K2b A99 F23 V17
XK,XKG 84-95 215/50R17 A12 K1b K2b S05
e9*2007/46*6294*..; 84-95 225/45R17 A12 K2b
e50*2007/46*0198*.. 84-95 225/50R17 A12 K1a K1b K2b
SsangYong Tivoli 84-95 205/50R17 A31 A19 A56 A99
4WD 84-95 205/55R17 A12 F24 S05
XK 84-95 215/50R17 A01 A12 K1b
e9*2007/46*6294*.. 84-95 225/45R17 A12
84-95 225/50R17 A01 A12 K1a K1b K2b
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
§ 22 52576
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52576 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55003019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ OX20 7017
Hersteller Reifen Gundlach GmbH

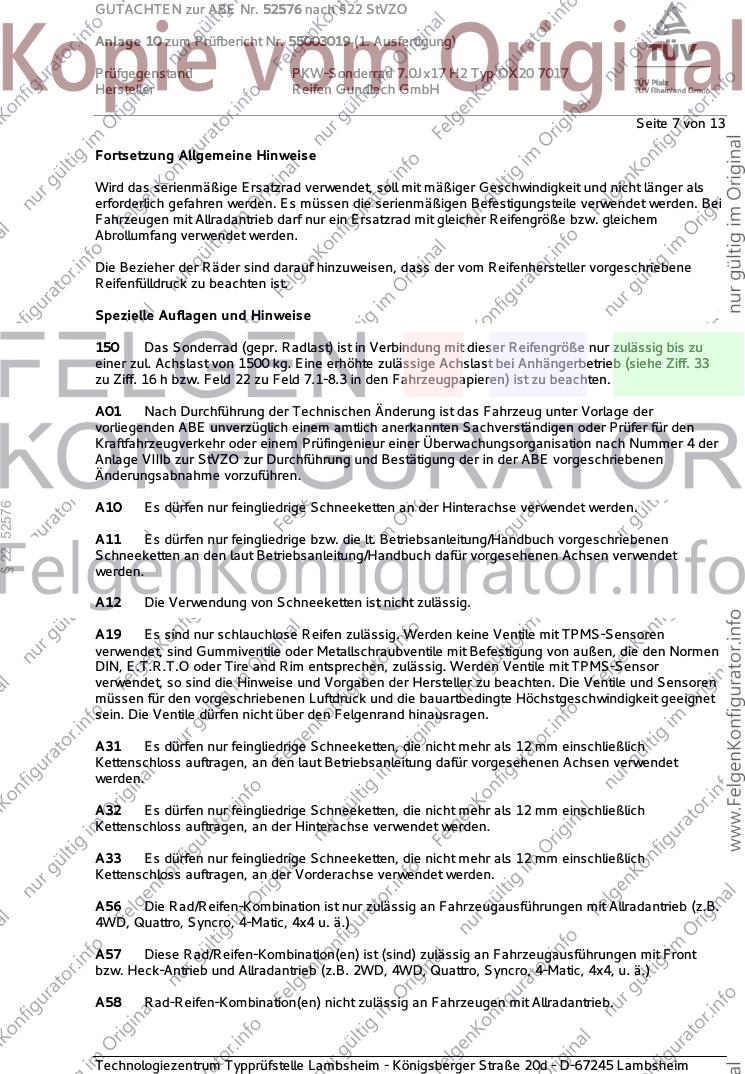

Seite 7 von 13
Fortsetzung Allgemeine Hinweise
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
§ 22 52576
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52576 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55003019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ OX20 7017
Hersteller Reifen Gundlach GmbH

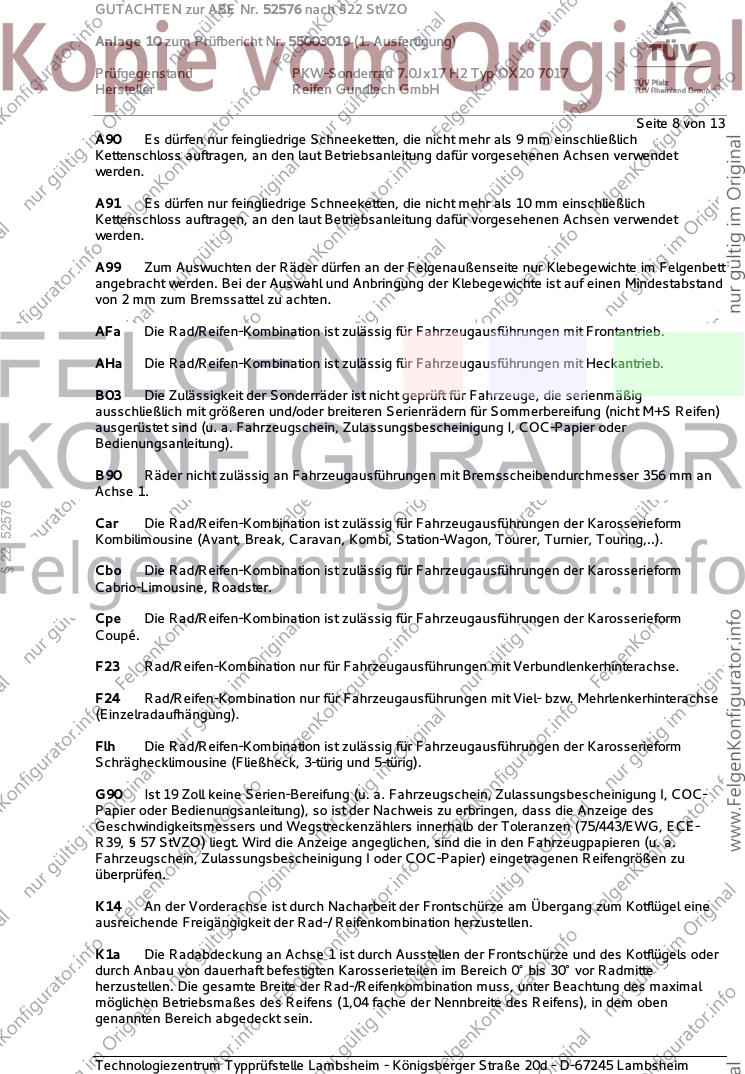

Seite 8 von 13
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
§ 22 52576
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52576 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55003019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ OX20 7017
Hersteller Reifen Gundlach GmbH

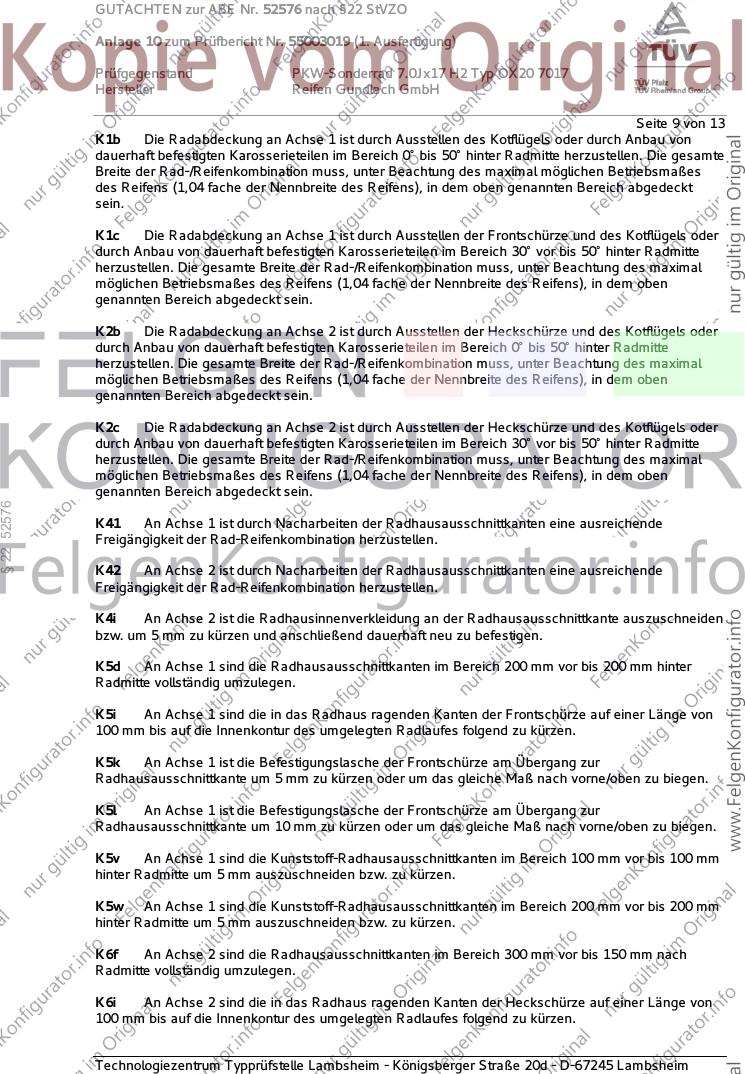

Seite 9 von 13
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§ 22 52576
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52576 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55003019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ OX20 7017
Hersteller Reifen Gundlach GmbH

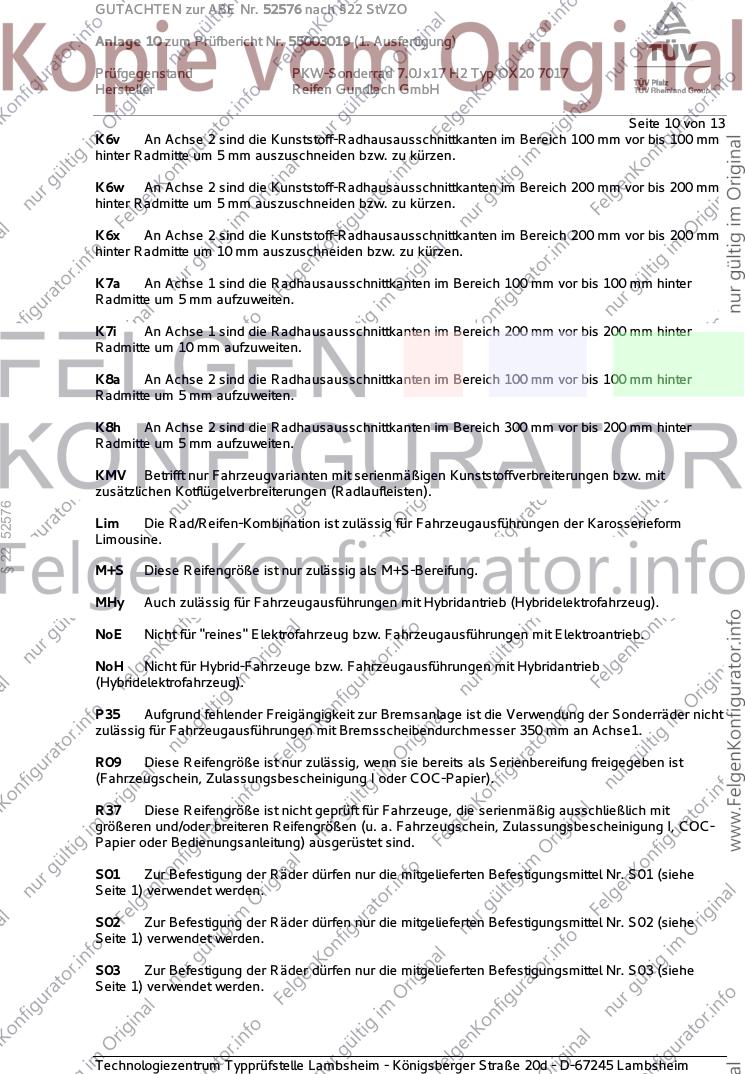

Seite 10 von 13
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
§ 22 52576
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52576 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55003019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ OX20 7017
Hersteller Reifen Gundlach GmbH

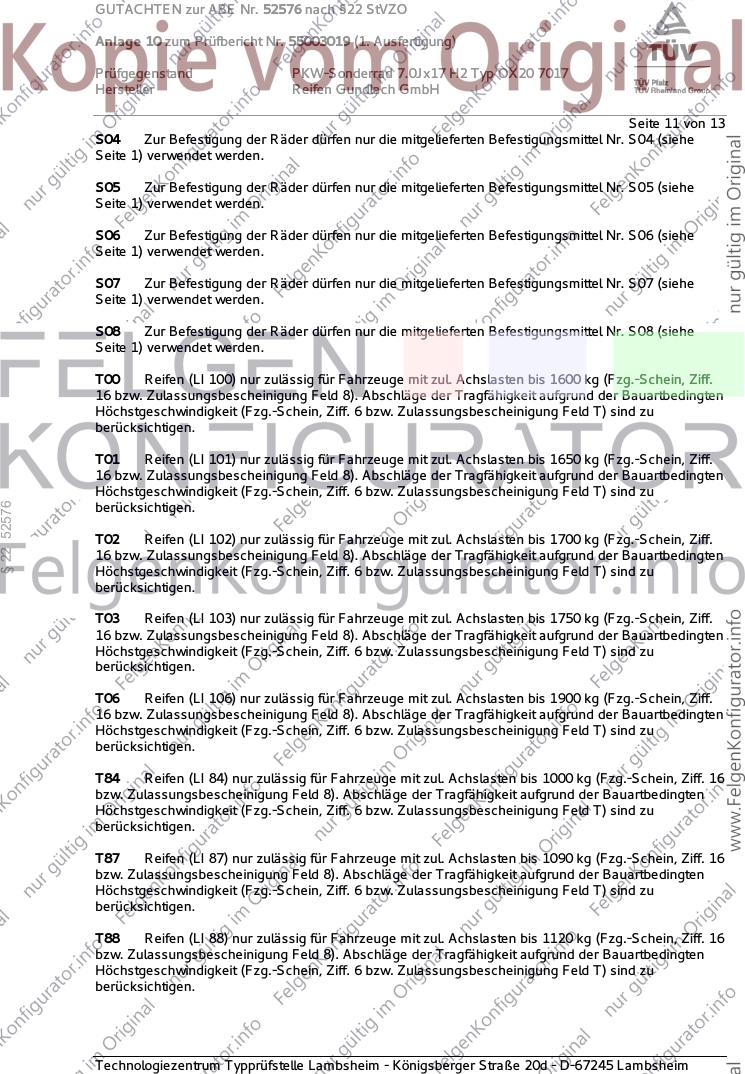

Seite 11 von 13
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§ 22 52576
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52576 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55003019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ OX20 7017
Hersteller Reifen Gundlach GmbH

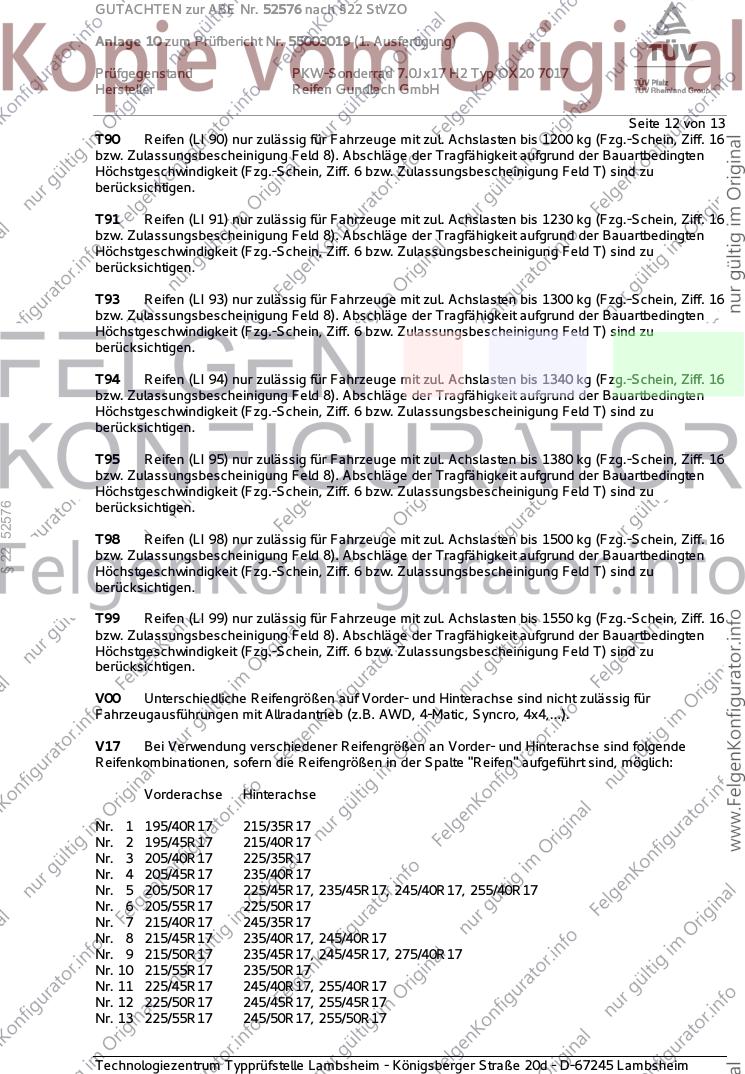

Seite 12 von 13
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§ 22 52576
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52576 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55003019 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ OX20 7017
Hersteller Reifen Gundlach GmbH

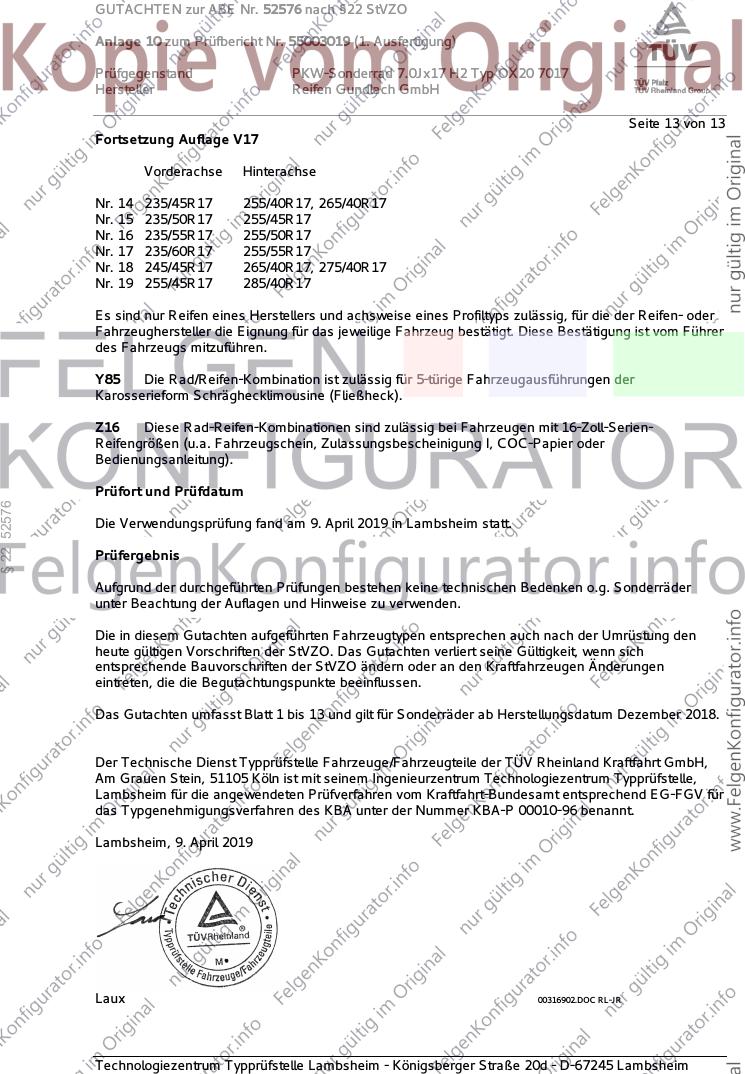

Seite 13 von 13
Fortsetzung Auflage V17
Vorderachse Hinterachse
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
§ 22 52576
Die Verwendungsprüfung fand am 9. April 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Dezember 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. April 2019
Laux 00316902.DOC RL-JR
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
