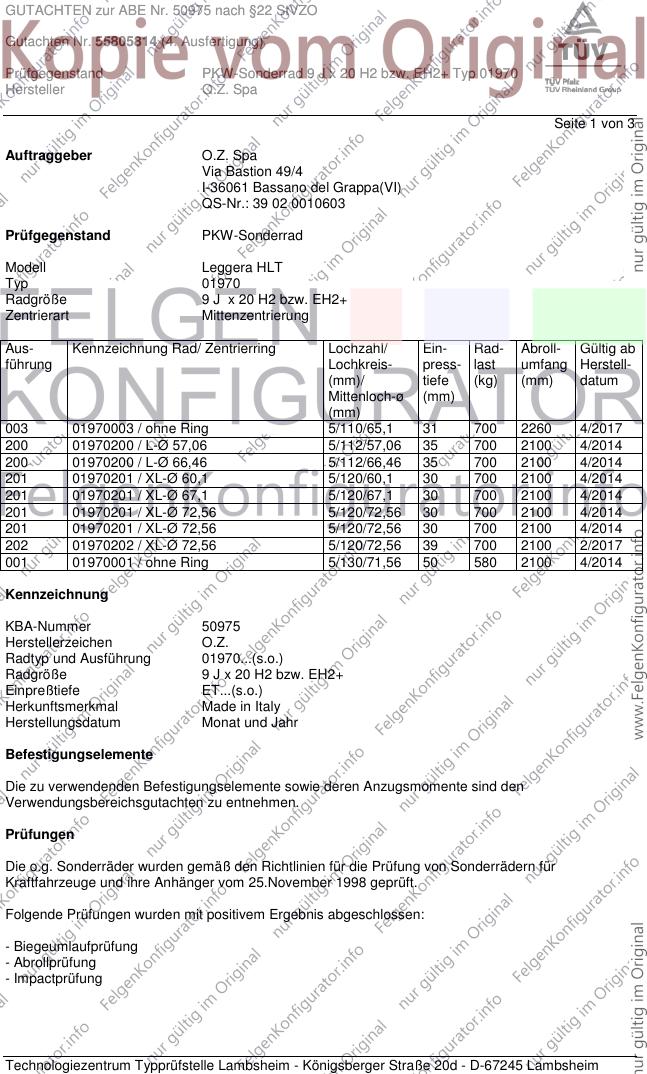

GUTACHTEN zur ABE Nr. 50975 nach §22 StVZO
Gutachten Nr. 55805814 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 bzw. EH2+ Typ 01970
Hersteller O.Z. Spa
Seite 1 von 3
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell Leggera HLT
Typ 01970
Radgröße 9 J x 20 H2 bzw. EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
003 01970003 / ohne Ring 5/110/65,1 31 700 2260 4/2017
200 01970200 / L-Ø 57,06 5/112/57,06 35 700 2100 4/2014
200 01970200 / L-Ø 66,46 5/112/66,46 35 700 2100 4/2014
201 01970201 / XL-Ø 60,1 5/120/60,1 30 700 2100 4/2014
201 01970201 / XL-Ø 67,1 5/120/67,1 30 700 2100 4/2014
201 01970201 / XL-Ø 72,56 5/120/72,56 30 700 2100 4/2014
201 01970201 / XL-Ø 72,56 5/120/72,56 30 700 2100 4/2014
202 01970202 / XL-Ø 72,56 5/120/72,56 39 700 2100 2/2017
001 01970001 / ohne Ring 5/130/71,56 50 580 2100 4/2014
Kennzeichnung
KBA-Nummer 50975
Herstellerzeichen O.Z.
Radtyp und Ausführung 01970...(s.o.)
Radgröße 9 J x 20 H2 bzw. EH2+
Einpreßtiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50975 nach §22 StVZO
Gutachten Nr. 55805814 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 bzw. EH2+ Typ 01970
Hersteller O.Z. Spa
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/110 31 700 2260
5/112 35 700 2100
5/120 30 700 2100
5/120 39 700 2100
5/130 50 580 2100
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112 225/35R20 35 700
5/120 225/35R20 30 700
5/130 225/35R20 50 580
5/120 225/35R20 39 700
5/110 225/35R20 31 700
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/112 285/40R20 35 700
5/120 285/40R20 30 700
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 01970 202, 5/120 ET39 betrug 10,6 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Pogliano Milanese beim TÜV Rheinland Group ab
Juli 2014 durchgeführt.
Hinweise zum Sonderrad
Die Sonderradausführung 01970201 wird mit der Humpform EH2+ gefertigt. Für die
Sonderradausführung 01970003 wurde kein Verwendungsbereich festgelegt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50975 nach §22 StVZO
Gutachten Nr. 55805814 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 bzw. EH2+ Typ 01970
Hersteller O.Z. Spa
Seite 3 von 3
Anlagen
Beschreibung - 07.03.2016
mit Änderung vom 15.06.2017
Radzeichnung 01-20-90-523/03 07.03.2016
mit Änderung vom 15.06.2017
Radzeichnung 01-20-90-523/04 07.03.2016
mit Änderung vom 10.02.2017
Befestigungsmittelzeichnung 98_01_00-11-1 29.10.2013
mit Änderung vom 20.01.2016
Befestigungsmittelzeichnung 98_01_00-15-2 29.10.2013
mit Änderung vom 21.01.2016
Befestigungsmittelzeichnung 98_01_00-12-4 29.10.2013
mit Änderung vom 21.01.2016
Zentrierringzeichnung 98_01_00-16-4 29.10.2013
mit Änderung vom 12.02.2016
Nabenkappenzeichnung 98-13-0653-00/01-1 15.10.2009
mit Änderung vom 24.11.2009
Nabenkappenzeichnung 98-13-0623-00_01-1 14.05.1998
mit Änderung vom 17.01.2002
Nabenkappenzeichnung 98-13-0673-00_01-2 24.05.2013
mit Änderung vom 31.07.2013
Verwendungen Anlagen 1-9
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. April 2018
Pohl 00293195.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
