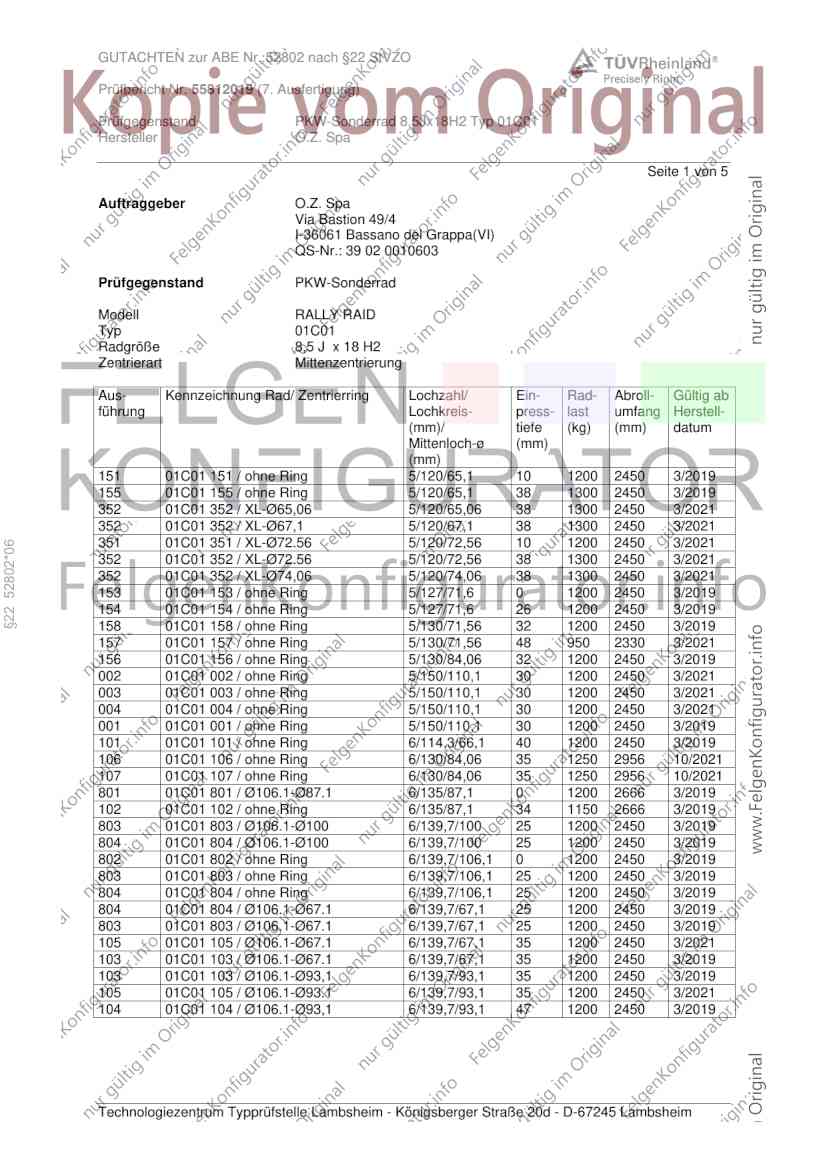

GUTACHTEN zur ABE Nr. 52802 nach §22 StVZO
Prüfbericht Nr. 55812019 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ 01C01
Hersteller O.Z. Spa
Seite 1 von 5
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell RALLY RAID
Typ 01C01
Radgröße 8,5 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
151 01C01 151 / ohne Ring 5/120/65,1 10 1200 2450 3/2019
155 01C01 155 / ohne Ring 5/120/65,1 38 1300 2450 3/2019
352 01C01 352 / XL-Ø65,06 5/120/65,06 38 1300 2450 3/2021
352 01C01 352 / XL-Ø67,1 5/120/67,1 38 1300 2450 3/2021
351 01C01 351 / XL-Ø72.56 5/120/72,56 10 1200 2450 3/2021
§22 52802*06
352 01C01 352 / XL-Ø72.56 5/120/72,56 38 1300 2450 3/2021
352 01C01 352 / XL-Ø74,06 5/120/74,06 38 1300 2450 3/2021
153 01C01 153 / ohne Ring 5/127/71,6 0 1200 2450 3/2019
154 01C01 154 / ohne Ring 5/127/71,6 26 1200 2450 3/2019
158 01C01 158 / ohne Ring 5/130/71,56 32 1200 2450 3/2019
157 01C01 157 / ohne Ring 5/130/71,56 48 950 2330 3/2021
156 01C01 156 / ohne Ring 5/130/84,06 32 1200 2450 3/2019
002 01C01 002 / ohne Ring 5/150/110,1 30 1200 2450 3/2021
003 01C01 003 / ohne Ring 5/150/110,1 30 1200 2450 3/2021
004 01C01 004 / ohne Ring 5/150/110,1 30 1200 2450 3/2021
001 01C01 001 / ohne Ring 5/150/110,1 30 1200 2450 3/2019
101 01C01 101 / ohne Ring 6/114,3/66,1 40 1200 2450 3/2019
106 01C01 106 / ohne Ring 6/130/84,06 35 1250 2956 10/2021
107 01C01 107 / ohne Ring 6/130/84,06 35 1250 2956 10/2021
801 01C01 801 / Ø106.1-Ø87.1 6/135/87,1 0 1200 2666 3/2019
102 01C01 102 / ohne Ring 6/135/87,1 34 1150 2666 3/2019
803 01C01 803 / Ø106.1-Ø100 6/139,7/100 25 1200 2450 3/2019
804 01C01 804 / Ø106.1-Ø100 6/139,7/100 25 1200 2450 3/2019
802 01C01 802 / ohne Ring 6/139,7/106,1 0 1200 2450 3/2019
803 01C01 803 / ohne Ring 6/139,7/106,1 25 1200 2450 3/2019
804 01C01 804 / ohne Ring 6/139,7/106,1 25 1200 2450 3/2019
804 01C01 804 / Ø106.1-Ø67.1 6/139,7/67,1 25 1200 2450 3/2019
803 01C01 803 / Ø106.1-Ø67.1 6/139,7/67,1 25 1200 2450 3/2019
105 01C01 105 / Ø106.1-Ø67.1 6/139,7/67,1 35 1200 2450 3/2021
103 01C01 103 / Ø106.1-Ø67.1 6/139,7/67,1 35 1200 2450 3/2019
103 01C01 103 / Ø106.1-Ø93,1 6/139,7/93,1 35 1200 2450 3/2019
105 01C01 105 / Ø106.1-Ø93.1 6/139,7/93,1 35 1200 2450 3/2021
104 01C01 104 / Ø106.1-Ø93,1 6/139,7/93,1 47 1200 2450 3/2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52802 nach §22 StVZO
Prüfbericht Nr. 55812019 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ 01C01
Hersteller O.Z. Spa
Seite 2 von 5
Kennzeichnung
KBA-Nummer 52802
Herstellerzeichen OZ
Radtyp und Ausführung 01C01...(s.o)
Radgröße 8,5Jx18H2
Einpreßtiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALY
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
§22 52802*06
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
151 5/120 10 1200 2450 FE 11/2019 TRI Pogliano Milanese
351 5/120 10 1200 2450 FE 04/2021 TRI Pogliano Milanese
352 5/120 38 1200 2450 FE 04/2021 TRI Pogliano Milanese
155 5/120 38 1200 2450 FE 07-08/2019 TRI Pogliano Milanese
352 5/120 38 1300 2450 FE 12/2023 TRI Pogliano Milanese
153 5/127 0 1200 2450 FE 08/2019 TRI Pogliano Milanese
154 5/127 26 1200 2450 FE 08/2019 TRI Pogliano Milanese
156 5/130 32 1200 2450 FE 11/2019 TRI Pogliano Milanese
157 5/130 48 950 2330 FE 09/2021 TRI Pogliano Milanese
001 5/150 30 1200 2450 FE 04/2019 TRI Pogliano Milanese
101 6/114,3 40 1200 2450 FE 11/2019 TRI Pogliano Milanese
106 6/130 35 1250 2956 FE 05/2022 TRI Pogliano Milanese
801 6/135 0 1200 2666 FE 08/2019 TRI Pogliano Milanese
102 6/135 34 1150 2666 FE 11/2019 TRI Pogliano Milanese
802 6/139,7 0 1200 2450 FE 07-08/2019 TRI Pogliano Milanese
803 6/139,7 25 1200 2450 FE 11/2019 TRI Pogliano Milanese
105 6/139,7 35 1200 2450 FE 03/2021 TRI Pogliano Milanese
103 6/139,7 35 1200 2450 FE 11/2019 TRI Pogliano Milanese
104 6/139,7 47 1200 2450 FE 11/2019 TRI Pogliano Milanese
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52802 nach §22 StVZO
Prüfbericht Nr. 55812019 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ 01C01
Hersteller O.Z. Spa
Seite 3 von 5
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
001 5/150 30 1200 245/60R18 04/2019 TRI Pogliano Milanese
151 5/120 10 1200 235/50R18 12/2019 TRI Pogliano Milanese
155 5/120 38 1200 235/50R18 08/2019 TRI Pogliano Milanese
153 5/127 0 1200 225/60R18 08/2019 TRI Pogliano Milanese
154 5/127 26 1200 225/60R18 08/2019 TRI Pogliano Milanese
101 6/114,3 40 1200 235/60R18 12/2019 TRI Pogliano Milanese
104 6/139,7 47 1200 235/60R18 12/2019 TRI Pogliano Milanese
801 6/135 0 1200 235/60R18 09/2019 TRI Pogliano Milanese
802 6/139,7 0 1200 235/60R18 07/2019 TRI Pogliano Milanese
803 6/139,7 25 1200 235/60R18 12/2019 TRI Pogliano Milanese
105 6/139,7 35 1200 235/60R18 03/2021 TRI Pogliano Milanese
351 5/120 10 1200 235/50R18 04/2021 TRI Pogliano Milanese
352 5/120 38 1200 235/50R18 04/2021 TRI Pogliano Milanese
157 5/130 48 950 235/60R18 09/2021 TRI Pogliano Milanese
106 6/130 35 1250 235/50R18 05/2022 TRI Pogliano Milanese
§22 52802*06
352 5/120 38 1300 235/50R18 12/2023 TRI Pogliano Milanese
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
001 5/150 30 1200 285/60R18 FE 04/2019 TZT Lambsheim
155 5/120 38 1200 285/60R18 FE 08/2019 TRI Pogliano Milanese
101 6/114,3 40 1200 285/60R18 FE 12/2019 TRI Pogliano Milanese
802 6/139,7 0 1200 285/60R18 FE 08/2019 TRI Pogliano Milanese
157 5/130 48 950 285/60R18 FE 09/2021 TRI Pogliano Milanese
106 6/130 35 1250 285/60R18 FE 05/2022 TRI Pogliano Milanese
352 5/120 38 1300 285/60R18 FE 12/2023 TRI Pogliano Milanese
352 5/120 38 1300 285/60R18 FE 06/2023 TRI Pogliano Milanese
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 001, 5/150 ET30 betrug 14,60 kg.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52802 nach §22 StVZO
Prüfbericht Nr. 55812019 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ 01C01
Hersteller O.Z. Spa
Seite 4 von 5
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in (siehe Tabelle Testdaten) durchgeführt.
Hinweise zum Sonderrad
Für die Sonderradausführungen 001, 002, 003, 004, 102, 106, 107, 151, 156, 153, 158, 801 und 802
wurde keine Verwendungsbereiche festgelegt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Hinweis:
Bei Radausführungen ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU)
2019/2144 gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU)
2018/858) gilt:
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung der in den Anlagen genannten
Rad-/Reifen-Kombinationen nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller
§22 52802*06
freigegeben sind (z. B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Anlagen
Beschreibung 21.10.2019
mit Änderung vom 05.12.2023
Radzeichnung 01_8_85_566-04-2 26.03.2019
mit Änderung vom 03.03.2021
Radzeichnung 01_8_85_566-05-4 19.07.2019
mit Änderung vom 05.12.2023
Radzeichnung 01_8_85_566-06-2 19.07.2019
mit Änderung vom 03.03.2021
Radzeichnung 01_8_85_566-08-3 21.10.2019
mit Änderung vom 02.05.2022
Zentrierringzeichnung 98_01_00-16-8 29.10.2013
mit Änderung vom 03.10.2019
Befestigungsmittelzeichnung 98_01_00-11-7 29.10.2013
mit Änderung vom 15.10.2019
Befestigungsmittelzeichnung 98_01_00-12-8 29.10.2013
mit Änderung vom 13.07.2020
Befestigungsmittelzeichnung 98_01_00-13-4 29.10.2013
mit Änderung vom 19.02.2018
Befestigungsmittelzeichnung 98_01_00-14-3 29.10.2013
mit Änderung vom 19.02.2018
Befestigungsmittelzeichnung 98_01_00-15-6 29.10.2013
mit Änderung vom 21.09.2020
Befestigungsmittelzeichnung 98_01_00-18-1 29.10.2013
mit Änderung vom 16.09.2020
Nabenkappenzeichnung 98_13_0653_00-02 19.04.2014
Verwendungen Anlagen 1-20
Radzeichnung 01_8_85_566-14-1 02.09.2021
mit Änderung vom 05.12.2023
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52802 nach §22 StVZO
Prüfbericht Nr. 55812019 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ 01C01
Hersteller O.Z. Spa
Seite 5 von 5
Der Prüfbericht umfasst Blatt 1 bis 5.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. September 2024
Pohl 00434979.DOC
§22 52802*06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52802 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55812019 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ 01C01
Hersteller O.Z. Spa
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt:
Es entfällt:
§22 52802*06
