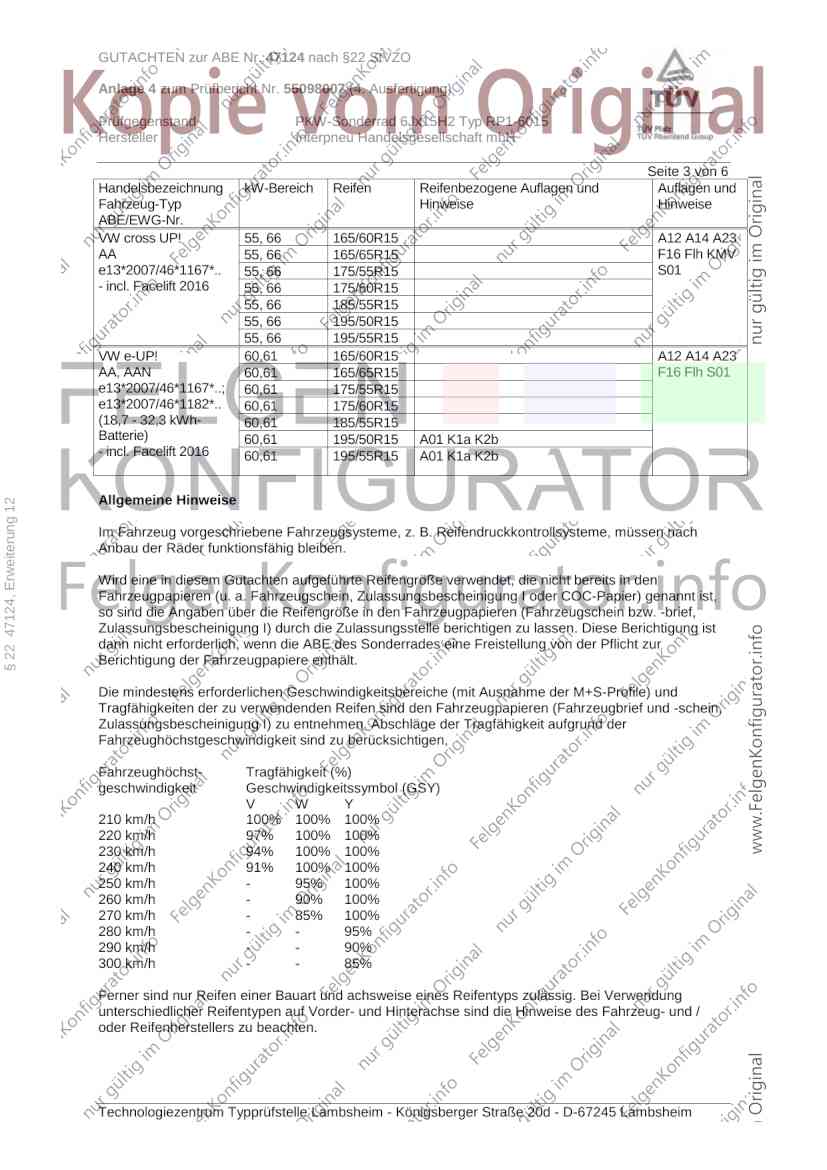

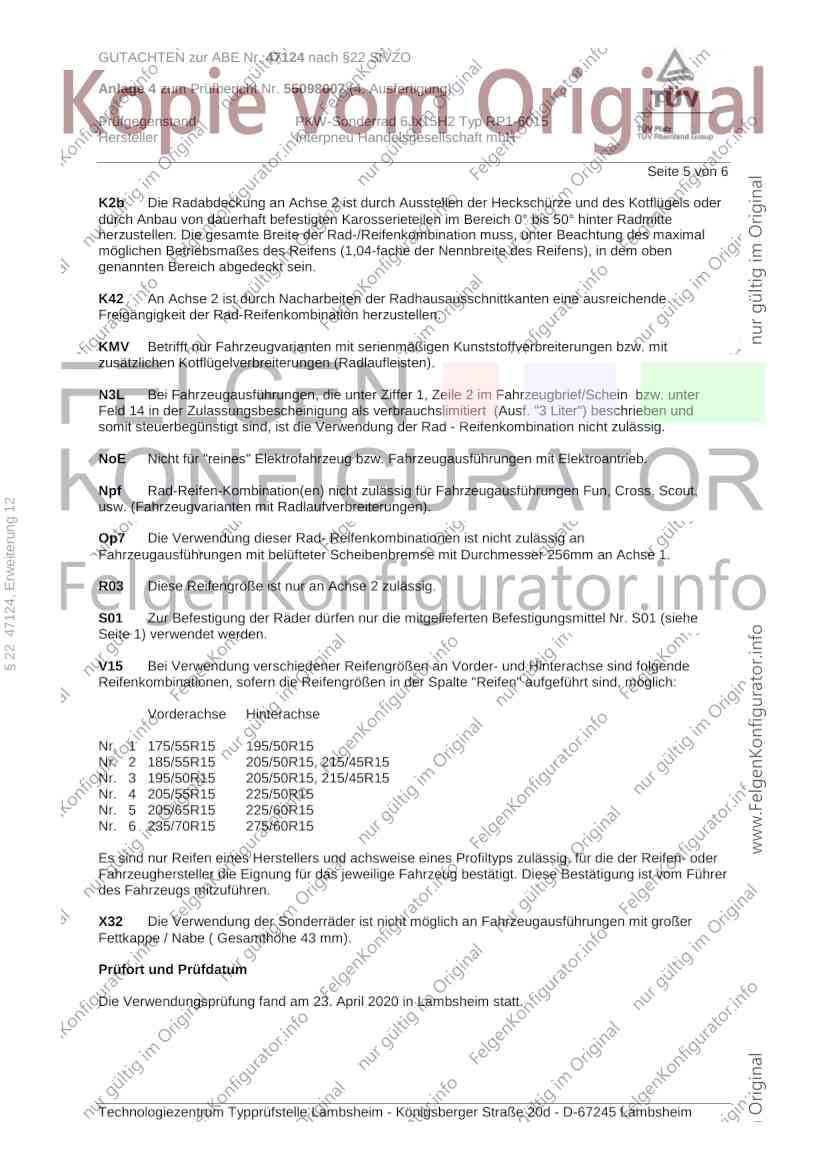

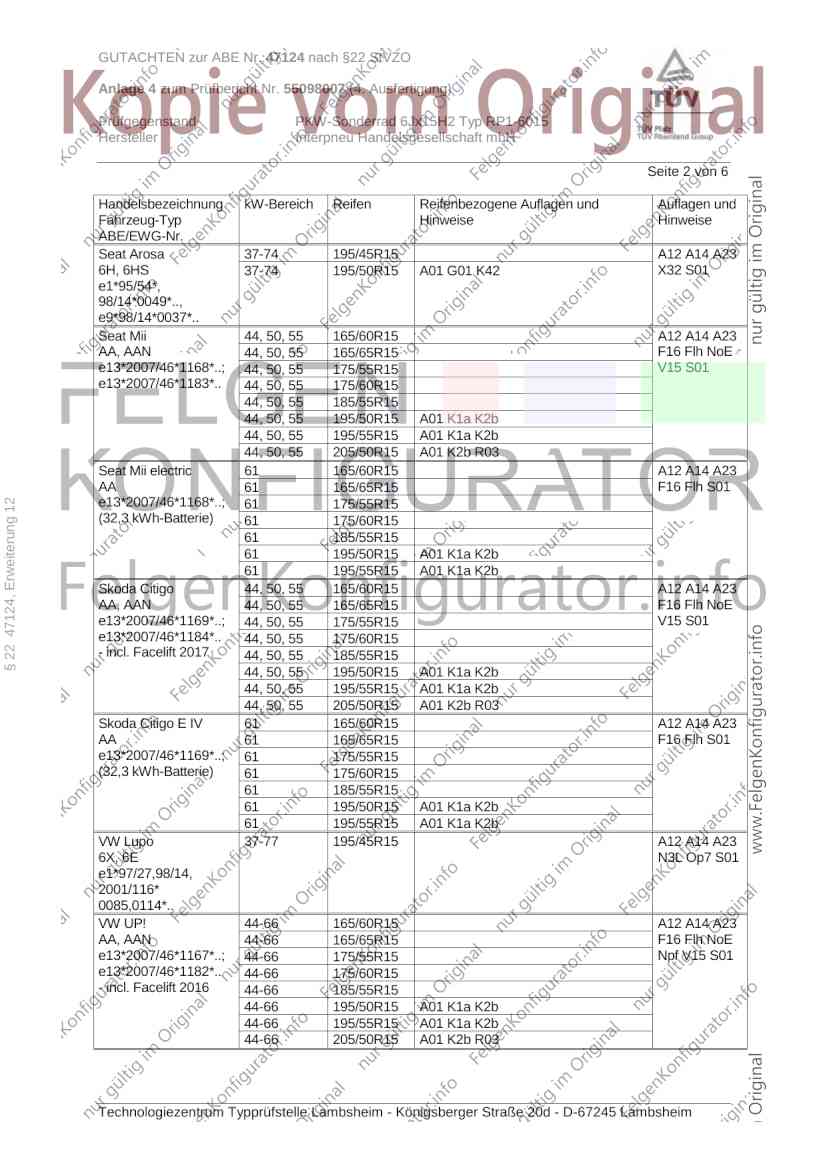

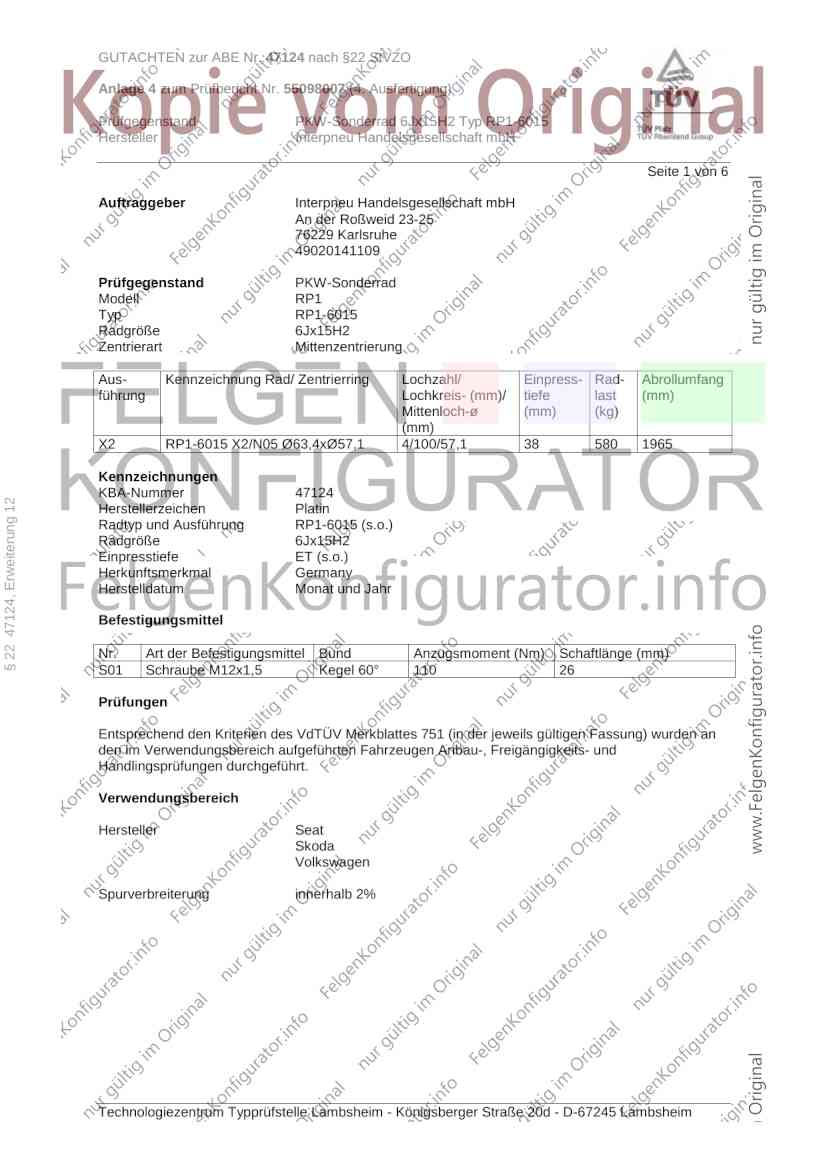

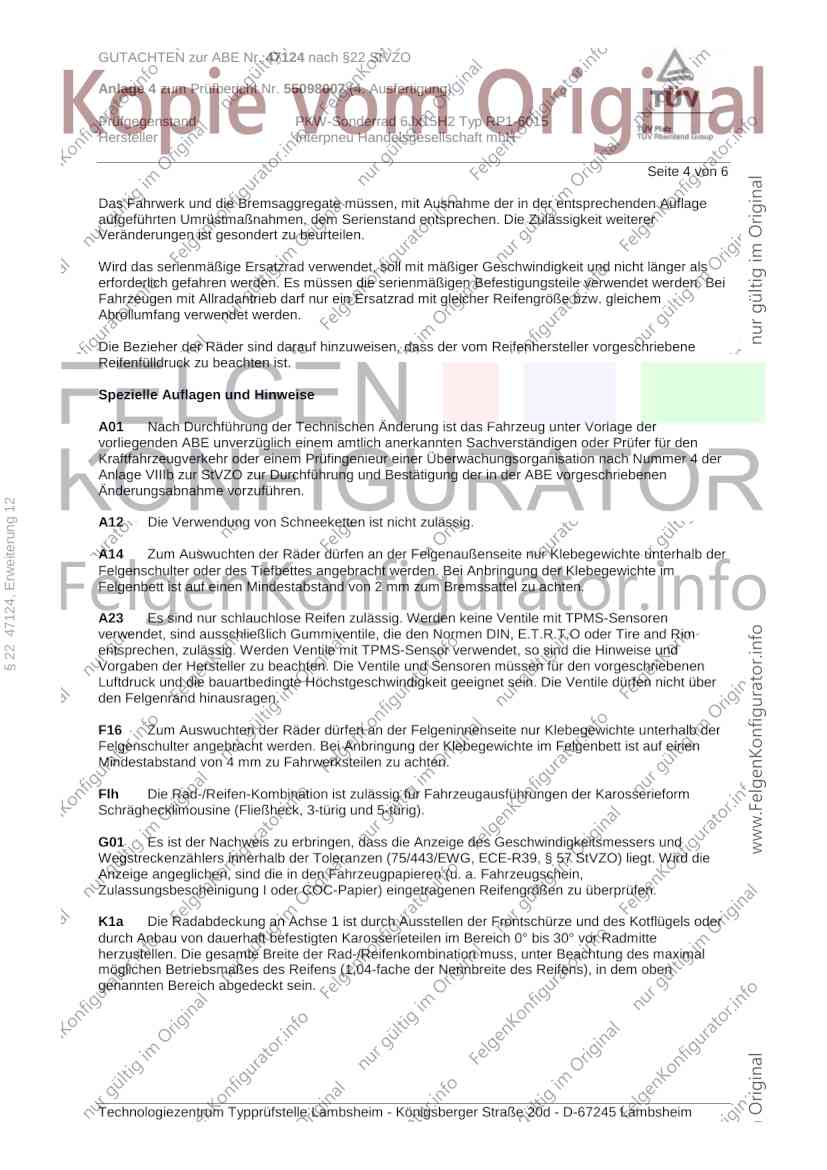

							                             GUTACHTEN zur ABE Nr. 47124 nach §22 StVZO

                             Anlage 4 zum Prüfbericht Nr. 55098007 (4. Ausfertigung)

                             Prüfgegenstand                    PKW-Sonderrad 6Jx15H2 Typ RP1-6015
                             Hersteller                        Interpneu Handelsgesellschaft mbH

                                                                                                                     Seite 1 von 6

                             Auftraggeber                      Interpneu Handelsgesellschaft mbH
                                                               An der Roßweid 23-25
                                                               76229 Karlsruhe
                                                               49020141109

                             Prüfgegenstand                    PKW-Sonderrad
                             Modell                            RP1
                             Typ                               RP1-6015
                             Radgröße                          6Jx15H2
                             Zentrierart                       Mittenzentrierung

                             Aus-         Kennzeichnung Rad/ Zentrierring        Lochzahl/          Einpress- Rad-   Abrollumfang
                             führung                                             Lochkreis- (mm)/   tiefe     last   (mm)
                                                                                 Mittenloch-ø       (mm)      (kg)
                                                                                 (mm)
                             X2           RP1-6015 X2/N05 Ø63,4xØ57,1            4/100/57,1         38        580    1965

                             Kennzeichnungen
                             KBA-Nummer                        47124
§ 22 47124, Erweiterung 12




                             Herstellerzeichen                 Platin
                             Radtyp und Ausführung             RP1-6015 (s.o.)
                             Radgröße                          6Jx15H2
                             Einpresstiefe                     ET (s.o.)
                             Herkunftsmerkmal                  Germany
                             Herstelldatum                     Monat und Jahr

                             Befestigungsmittel

                             Nr.       Art der Befestigungsmittel   Bund           Anzugsmoment (Nm)     Schaftlänge (mm)
                             S01       Schraube M12x1,5             Kegel 60°      110                   26

                             Prüfungen

                             Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
                             den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
                             Handlingsprüfungen durchgeführt.

                             Verwendungsbereich

                             Hersteller                        Seat
                                                               Skoda
                                                               Volkswagen

                             Spurverbreiterung                 innerhalb 2%




                             Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
                             GUTACHTEN zur ABE Nr. 47124 nach §22 StVZO

                             Anlage 4 zum Prüfbericht Nr. 55098007 (4. Ausfertigung)

                             Prüfgegenstand                  PKW-Sonderrad 6Jx15H2 Typ RP1-6015
                             Hersteller                      Interpneu Handelsgesellschaft mbH

                                                                                                              Seite 2 von 6

                             Handelsbezeichnung      kW-Bereich   Reifen      Reifenbezogene Auflagen und      Auflagen und
                             Fahrzeug-Typ                                     Hinweise                         Hinweise
                             ABE/EWG-Nr.
                             Seat Arosa              37-74        195/45R15                                    A12 A14 A23
                             6H, 6HS                 37-74        195/50R15   A01 G01 K42                      X32 S01
                             e1*95/54*,
                             98/14*0049*..,
                             e9*98/14*0037*..
                             Seat Mii                44, 50, 55   165/60R15                                    A12 A14 A23
                             AA, AAN                 44, 50, 55   165/65R15                                    F16 Flh NoE
                             e13*2007/46*1168*..;    44, 50, 55   175/55R15                                    V15 S01
                             e13*2007/46*1183*..     44, 50, 55   175/60R15
                                                     44, 50, 55   185/55R15
                                                     44, 50, 55   195/50R15   A01 K1a K2b
                                                     44, 50, 55   195/55R15   A01 K1a K2b
                                                     44, 50, 55   205/50R15   A01 K2b R03
                             Seat Mii electric       61           165/60R15                                    A12 A14 A23
                             AA                      61           165/65R15                                    F16 Flh S01
                             e13*2007/46*1168*..;
§ 22 47124, Erweiterung 12




                                                     61           175/55R15
                             (32,3 kWh-Batterie)     61           175/60R15
                                                     61           185/55R15
                                                     61           195/50R15   A01 K1a K2b
                                                     61           195/55R15   A01 K1a K2b
                             Skoda Citigo            44, 50, 55   165/60R15                                    A12 A14 A23
                             AA, AAN                 44, 50, 55   165/65R15                                    F16 Flh NoE
                             e13*2007/46*1169*..;    44, 50, 55   175/55R15                                    V15 S01
                             e13*2007/46*1184*..     44, 50, 55   175/60R15
                             - incl. Facelift 2017   44, 50, 55   185/55R15
                                                     44, 50, 55   195/50R15   A01 K1a K2b
                                                     44, 50, 55   195/55R15   A01 K1a K2b
                                                     44, 50, 55   205/50R15   A01 K2b R03
                             Skoda Citigo E IV       61           165/60R15                                    A12 A14 A23
                             AA                      61           165/65R15                                    F16 Flh S01
                             e13*2007/46*1169*..;    61           175/55R15
                             (32,3 kWh-Batterie)     61           175/60R15
                                                     61           185/55R15
                                                     61           195/50R15   A01 K1a K2b
                                                     61           195/55R15   A01 K1a K2b
                             VW Lupo                 37-77        195/45R15                                    A12 A14 A23
                             6X, 6E                                                                            N3L Op7 S01
                             e1*97/27,98/14,
                             2001/116*
                             0085,0114*..
                             VW UP!                  44-66        165/60R15                                    A12 A14 A23
                             AA, AAN                 44-66        165/65R15                                    F16 Flh NoE
                             e13*2007/46*1167*..;    44-66        175/55R15                                    Npf V15 S01
                             e13*2007/46*1182*..     44-66        175/60R15
                             - incl. Facelift 2016   44-66        185/55R15
                                                     44-66        195/50R15   A01 K1a K2b
                                                     44-66        195/55R15   A01 K1a K2b
                                                     44-66        205/50R15   A01 K2b R03




                             Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
                             GUTACHTEN zur ABE Nr. 47124 nach §22 StVZO

                             Anlage 4 zum Prüfbericht Nr. 55098007 (4. Ausfertigung)

                             Prüfgegenstand                   PKW-Sonderrad 6Jx15H2 Typ RP1-6015
                             Hersteller                       Interpneu Handelsgesellschaft mbH

                                                                                                                    Seite 3 von 6
                             Handelsbezeichnung      kW-Bereich    Reifen       Reifenbezogene Auflagen und          Auflagen und
                             Fahrzeug-Typ                                       Hinweise                             Hinweise
                             ABE/EWG-Nr.
                             VW cross UP!            55, 66        165/60R15                                          A12 A14 A23
                             AA                      55, 66        165/65R15                                          F16 Flh KMV
                             e13*2007/46*1167*..     55, 66        175/55R15                                          S01
                             - incl. Facelift 2016   55, 66        175/60R15
                                                     55, 66        185/55R15
                                                     55, 66        195/50R15
                                                     55, 66        195/55R15
                             VW e-UP!                60,61         165/60R15                                          A12 A14 A23
                             AA, AAN                 60,61         165/65R15                                          F16 Flh S01
                             e13*2007/46*1167*..;    60,61         175/55R15
                             e13*2007/46*1182*..     60,61         175/60R15
                             (18,7 - 32,3 kWh-       60,61         185/55R15
                             Batterie)               60,61         195/50R15    A01 K1a K2b
                             - incl. Facelift 2016   60,61         195/55R15    A01 K1a K2b


                             Allgemeine Hinweise
§ 22 47124, Erweiterung 12




                             Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
                             Anbau der Räder funktionsfähig bleiben.

                             Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
                             Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
                             so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
                             Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
                             dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
                             Berichtigung der Fahrzeugpapiere enthält.

                             Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
                             Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
                             Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
                             Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.

                             Fahrzeughöchst-         Tragfähigkeit (%)
                             geschwindigkeit         Geschwindigkeitssymbol (GSY)
                                                     V      W        Y
                             210 km/h                100% 100% 100%
                             220 km/h                97%    100% 100%
                             230 km/h                94%    100% 100%
                             240 km/h                91%    100% 100%
                             250 km/h                -      95%      100%
                             260 km/h                -      90%      100%
                             270 km/h                -      85%      100%
                             280 km/h                -      -        95%
                             290 km/h                -      -        90%
                             300 km/h                -      -        85%

                             Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
                             unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
                             oder Reifenherstellers zu beachten.




                             Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
                             GUTACHTEN zur ABE Nr. 47124 nach §22 StVZO

                             Anlage 4 zum Prüfbericht Nr. 55098007 (4. Ausfertigung)

                             Prüfgegenstand                 PKW-Sonderrad 6Jx15H2 Typ RP1-6015
                             Hersteller                     Interpneu Handelsgesellschaft mbH

                                                                                                                     Seite 4 von 6

                             Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
                             aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
                             Veränderungen ist gesondert zu beurteilen.

                             Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
                             erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
                             Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
                             Abrollumfang verwendet werden.

                             Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
                             Reifenfülldruck zu beachten ist.

                             Spezielle Auflagen und Hinweise

                             A01     Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
                             vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
                             Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
                             Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
                             Änderungsabnahme vorzuführen.
§ 22 47124, Erweiterung 12




                             A12    Die Verwendung von Schneeketten ist nicht zulässig.

                             A14    Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
                             Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
                             Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.

                             A23     Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
                             verwendet, sind ausschließlich Gummiventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim
                             entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise und
                             Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
                             Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über
                             den Felgenrand hinausragen.

                             F16    Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
                             Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
                             Mindestabstand von 4 mm zu Fahrwerksteilen zu achten.

                             Flh    Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
                             Schräghecklimousine (Fließheck, 3-türig und 5-türig).

                             G01    Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
                             Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
                             Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
                             Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

                             K1a    Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
                             durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
                             herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
                             möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
                             genannten Bereich abgedeckt sein.




                             Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
                             GUTACHTEN zur ABE Nr. 47124 nach §22 StVZO

                             Anlage 4 zum Prüfbericht Nr. 55098007 (4. Ausfertigung)

                             Prüfgegenstand                   PKW-Sonderrad 6Jx15H2 Typ RP1-6015
                             Hersteller                       Interpneu Handelsgesellschaft mbH

                                                                                                                      Seite 5 von 6

                             K2b    Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
                             durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
                             herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
                             möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
                             genannten Bereich abgedeckt sein.

                             K42    An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
                             Freigängigkeit der Rad-Reifenkombination herzustellen.

                             KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
                             zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).

                             N3L     Bei Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief/Schein bzw. unter
                             Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert (Ausf. "3 Liter") beschrieben und
                             somit steuerbegünstigt sind, ist die Verwendung der Rad - Reifenkombination nicht zulässig.

                             NoE       Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.

                             Npf    Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
§ 22 47124, Erweiterung 12




                             usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).

                             Op7    Die Verwendung dieser Rad- Reifenkombinationen ist nicht zulässig an
                             Fahrzeugausführungen mit belüfteter Scheibenbremse mit Durchmesser 256mm an Achse 1.

                             R03       Diese Reifengröße ist nur an Achse 2 zulässig.

                             S01     Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
                             Seite 1) verwendet werden.

                             V15    Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
                             Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:

                                       Vorderachse    Hinterachse

                             Nr.   1   175/55R15      195/50R15
                             Nr.   2   185/55R15      205/50R15, 215/45R15
                             Nr.   3   195/50R15      205/50R15, 215/45R15
                             Nr.   4   205/55R15      225/50R15
                             Nr.   5   205/65R15      225/60R15
                             Nr.   6   235/70R15      275/60R15

                             Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
                             Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
                             des Fahrzeugs mitzuführen.

                             X32    Die Verwendung der Sonderräder ist nicht möglich an Fahrzeugausführungen mit großer
                             Fettkappe / Nabe ( Gesamthöhe 43 mm).

                             Prüfort und Prüfdatum

                             Die Verwendungsprüfung fand am 23. April 2020 in Lambsheim statt.




                             Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
                             GUTACHTEN zur ABE Nr. 47124 nach §22 StVZO

                             Anlage 4 zum Prüfbericht Nr. 55098007 (4. Ausfertigung)

                             Prüfgegenstand                 PKW-Sonderrad 6Jx15H2 Typ RP1-6015
                             Hersteller                     Interpneu Handelsgesellschaft mbH

                                                                                                                   Seite 6 von 6

                             Prüfergebnis

                             Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
                             unter Beachtung der Auflagen und Hinweise zu verwenden.

                             Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
                             heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
                             entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
                             eintreten, die die Begutachtungspunkte beeinflussen.

                             Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum August 2007.

                             Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
                             Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
                             Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
                             das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.


                             Lambsheim, 23. April 2020
§ 22 47124, Erweiterung 12




                             Tufan                                                                00342353.DOC




                             Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
