Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51957 nach §22 StVZO
Nr. : RA-000943-B0-413
Anlage-Nr. : 10
Seite : 1/4
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : SPL 554

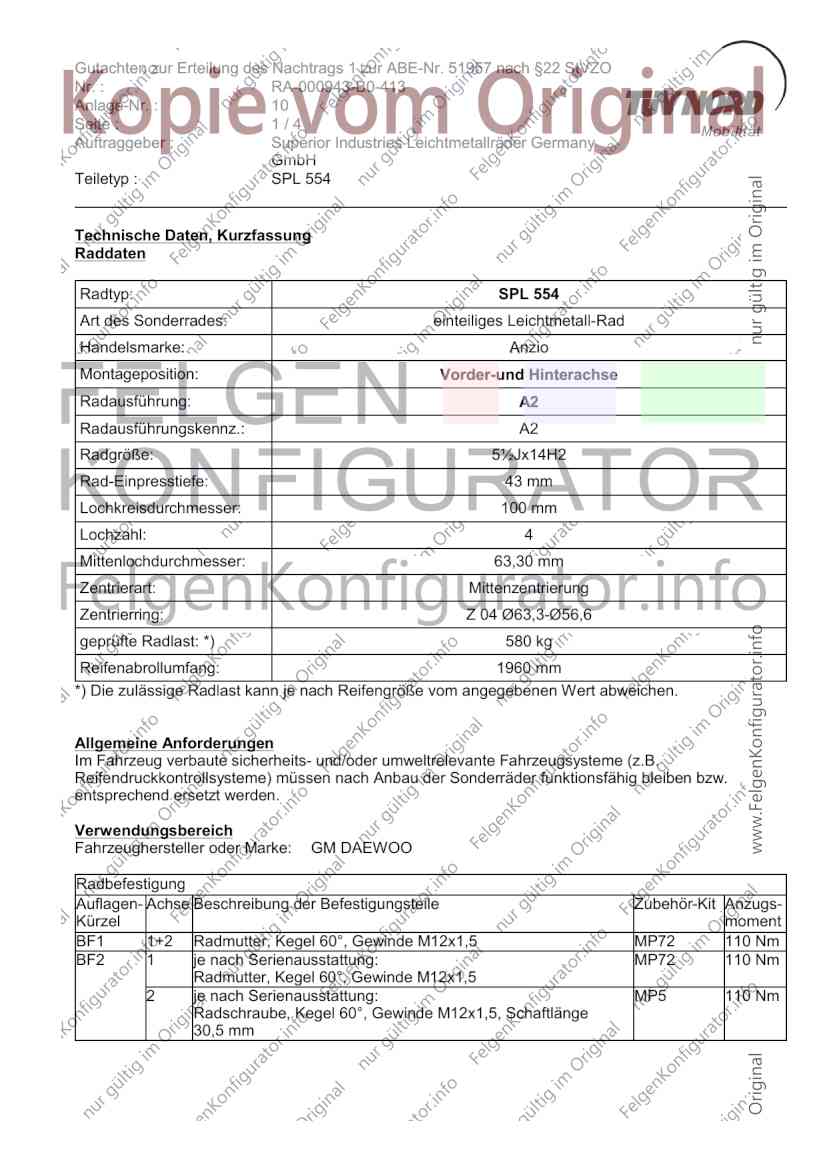

Technische Daten, Kurzfassung
Raddaten
Radtyp: SPL 554
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Anzio
Montageposition: Vorder-und Hinterachse
Radausführung: A2
Radausführungskennz.: A2
Radgröße: 5½Jx14H2
Rad-Einpresstiefe: 43 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 63,30 mm
Zentrierart: Mittenzentrierung
Zentrierring: Z 04 Ø63,3-Ø56,6
geprüfte Radlast: *) 580 kg
Reifenabrollumfang: 1960 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: GM DAEWOO
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radmutter, Kegel 60°, Gewinde M12x1,5 MP72 110 Nm
BF2 1 je nach Serienausstattung: MP72 110 Nm
Radmutter, Kegel 60°, Gewinde M12x1,5
2 je nach Serienausstattung: MP5 110 Nm
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge
30,5 mm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51957 nach §22 StVZO
Nr. : RA-000943-B0-413
Anlage-Nr. : 10
Seite : 2/4
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : SPL 554

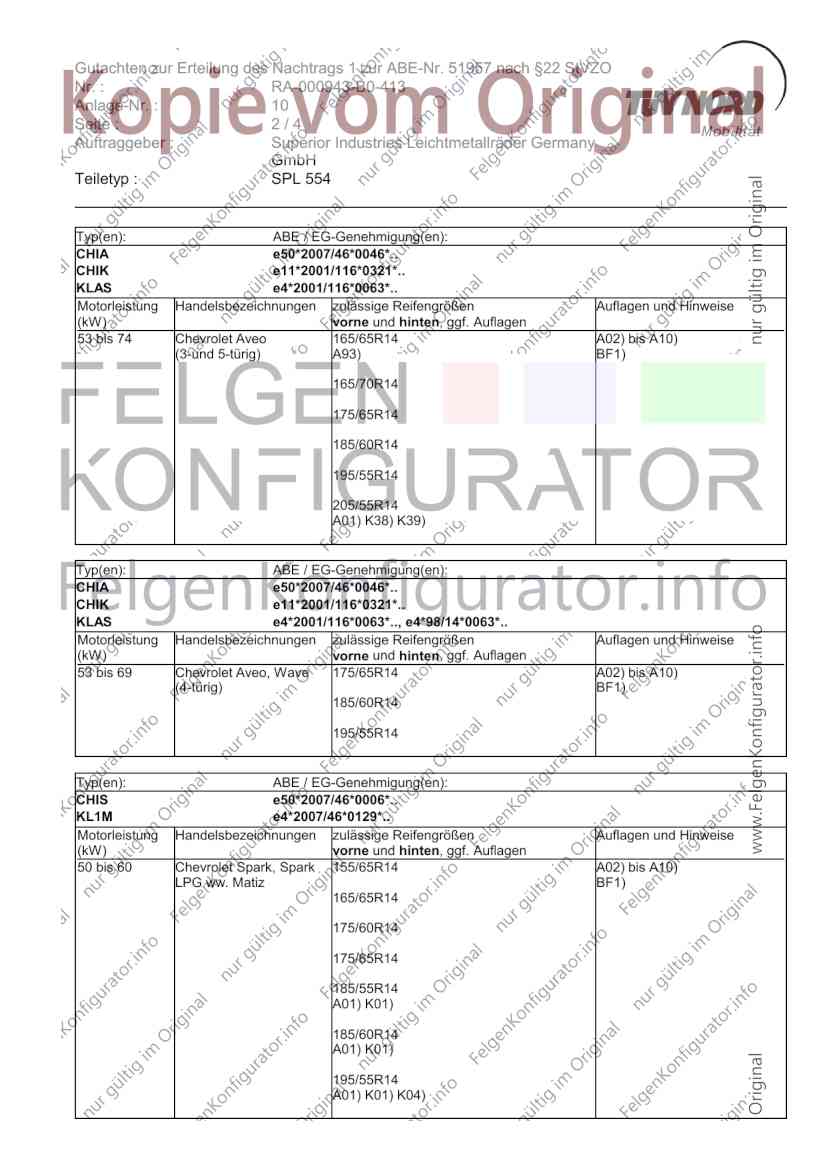

Typ(en): ABE / EG-Genehmigung(en):
CHIA e50*2007/46*0046*..
CHIK e11*2001/116*0321*..
KLAS e4*2001/116*0063*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
53 bis 74 Chevrolet Aveo 165/65R14 A02) bis A10)
(3-und 5-türig) A93) BF1)
165/70R14
175/65R14
185/60R14
195/55R14
205/55R14
A01) K38) K39)
Typ(en): ABE / EG-Genehmigung(en):
CHIA e50*2007/46*0046*..
CHIK e11*2001/116*0321*..
KLAS e4*2001/116*0063*.., e4*98/14*0063*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
53 bis 69 Chevrolet Aveo, Wave 175/65R14 A02) bis A10)
(4-türig) BF1)
185/60R14
195/55R14
Typ(en): ABE / EG-Genehmigung(en):
CHIS e50*2007/46*0006*..
KL1M e4*2007/46*0129*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 60 Chevrolet Spark, Spark 155/65R14 A02) bis A10)
LPG ww. Matiz BF1)
165/65R14
175/60R14
175/65R14
185/55R14
A01) K01)
185/60R14
A01) K01)
195/55R14
A01) K01) K04)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51957 nach §22 StVZO
Nr. : RA-000943-B0-413
Anlage-Nr. : 10
Seite : 3/4
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : SPL 554

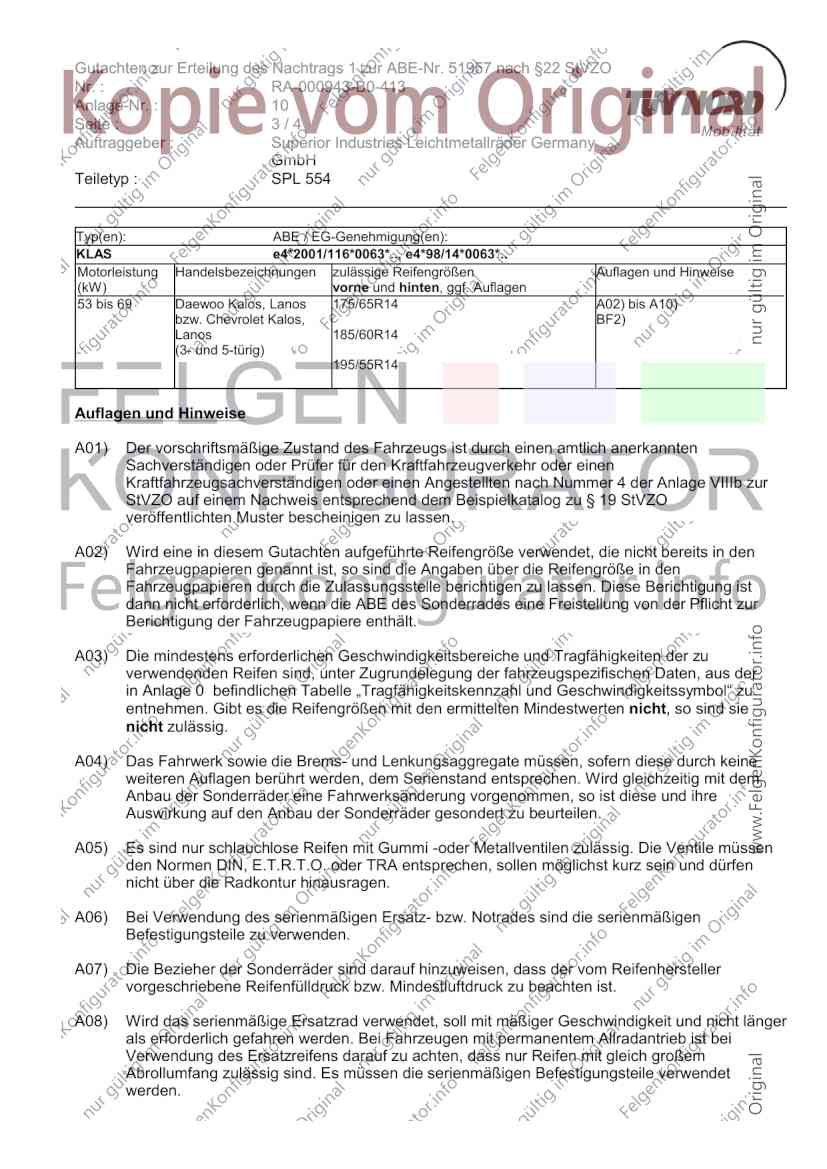

Typ(en): ABE / EG-Genehmigung(en):
KLAS e4*2001/116*0063*.., e4*98/14*0063*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
53 bis 69 Daewoo Kalos, Lanos 175/65R14 A02) bis A10)
bzw. Chevrolet Kalos, BF2)
Lanos 185/60R14
(3- und 5-türig)
195/55R14
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 51957 nach §22 StVZO
Nr. : RA-000943-B0-413
Anlage-Nr. : 10
Seite : 4/4
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : SPL 554

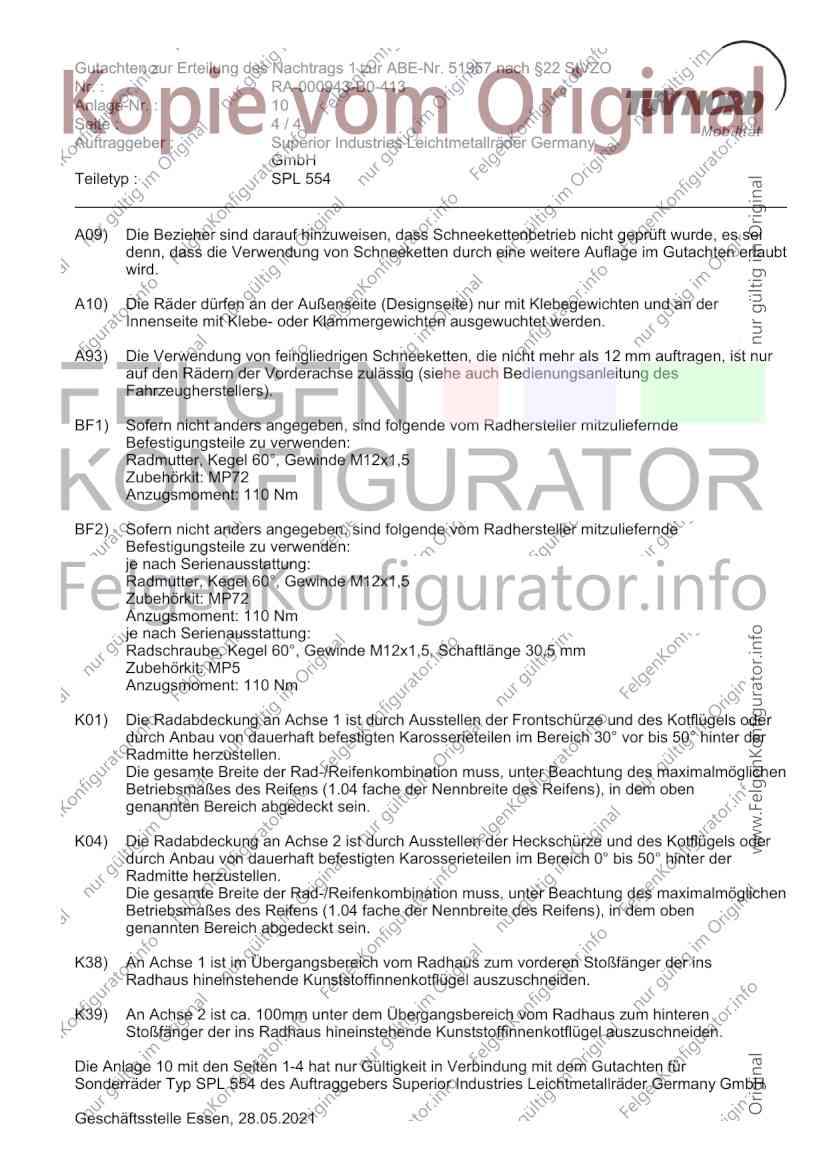

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen an der Außenseite (Designseite) nur mit Klebegewichten und an der
Innenseite mit Klebe- oder Klammergewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: MP72
Anzugsmoment: 110 Nm
BF2) Sofern nicht anders angegeben, sind folgende vom Radhersteller mitzuliefernde
Befestigungsteile zu verwenden:
je nach Serienausstattung:
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: MP72
Anzugsmoment: 110 Nm
je nach Serienausstattung:
Radschraube, Kegel 60°, Gewinde M12x1,5, Schaftlänge 30,5 mm
Zubehörkit: MP5
Anzugsmoment: 110 Nm
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K38) An Achse 1 ist im Übergangsbereich vom Radhaus zum vorderen Stoßfänger der ins
Radhaus hineinstehende Kunststoffinnenkotflügel auszuschneiden.
K39) An Achse 2 ist ca. 100mm unter dem Übergangsbereich vom Radhaus zum hinteren
Stoßfänger der ins Radhaus hineinstehende Kunststoffinnenkotflügel auszuschneiden.
Die Anlage 10 mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ SPL 554 des Auftraggebers Superior Industries Leichtmetallräder Germany GmbH
Geschäftsstelle Essen, 28.05.2021
