GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 20
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0142106
Prüfgegenstand PKW-Sonderrad
Modell Split
Typ SPL 808
Radgröße 8J x18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 SPL 808 B8 / Ø70,0-60,1 5/114,3/60,1 35 770 2290
Kennzeichnungen
KBA-Nummer 50603
Herstellerzeichen ANZIO
Radtyp und Ausführung SPL 808
Radgröße 8J x18H2
§22 50603*07
Einpresstiefe ET (s.o.)
Herkunftsmerkmal POLAND
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 100 30,5
S03 Mutter M12x1,25 Kegel 60° 90 -
S04 Schraube M12x1,5 Kegel 60° 90 30,5
S05 Mutter M12x1,25 Kegel 60° 100 -
S06 Mutter M12x1,5 Kegel 60° 120 -
S07 Schraube M14x1,5 Kegel 60° 140 30
S08 Mutter M12x1,25 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BYD
Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BYD ATTO 3 65 (150) 215/55R18 R70 A12 A14 A21
SC2E 65 (150) 225/50R18 A58 S06
e9*2018/858*11147*.. 65 (150) 235/50R18
- Elektro 65 (150) 245/45R18
65 (150) 255/45R18 A01 K5w
BYD Dolphin 35, 65 215/40R18 K1a K1b K2b K5w T85 T89 A01 A12 A14
EM2E, EM2E-1 35, 65 225/40R18 K1a K1b K2a K2b K5x A21 A58 Flh
e9*2018/858*11468*..; 35, 65 235/40R18 K1c K2c K3i K4i K5x K6y S06
e9*KS18/858*11459*..
- Elektro
Fiat Sedici 79-99,2 215/45R18 A12 A14 A21
FY 79-99,2 225/40R18 A57 Flh KMV
e4*2001/116*0106*.. 79-99,2 235/40R18 A01 K1a K1b K2b S02
79-99,2 245/35R18 A01 K1c K2b
79-99,2 245/40R18 A01 K1c K2b K42
Lexus ES 300h 131 215/45R18 A91 T93 A14 A21 A58
XZ1L(EU,M), -/TMG 131 225/45R18 A12 Lim V18 S01
e6*2007/46*0250*..; 131 235/45R18 A12
§22 50603*07
e13*2007/46*1962*.. 131 245/40R18 A12
Lexus GS 183,208 225/45R18 R37 A12 A14 A21
S19(a) 183,208 235/40R18 R37 Lim V18 S01
e6*2001/116* 183-255 245/40R18
0103*00-05
Lexus GS 154, 180 225/45R18 T91 T95 A12 A14 A21
250/200t/300 154, 180 235/40R18 T91 T95 A58 Lim NoH
S19(a) 154, 180 235/45R18 S01
e6*2001/116* 154, 180 245/40R18
0103*06-.. 154, 180 245/45R18 A01 K3h K3s K3v
ab Modell 2013
Lexus GS 300/430 161-208 235/40R18 K1a T91 A01 A12 A14
S16 161-208 245/40R18 K1c A21 S01
e11*96/79, 98/14,
2001/116*0078*..
Lexus GS 300H/450H 133, 215 225/45R18 T95 A12 A14 A21
HS19(a) 133, 215 235/40R18 T95 A58 L06 Lim
e6*2001/116* 133, 215 235/45R18 S01
0106*08-.. 133, 215 245/40R18
- Hybrid 133, 215 245/45R18 A01 K3h K3s K3v
ab Modell 2013
Lexus GS 450h 218 225/45R18 R37 T95 A12 A14 A21
HS19(a) 218 235/40R18 R37 T95 Lim V18 S01
e6*2001/116* 218 245/40R18
0106*00-07
Lexus IS 110-153 215/40R18 T89 A12 A14 A21
XE2(a) 110-153 225/40R18 T89 Lim V18 VL8
e11*2001/116* 110-153 235/40R18 A01 G01 K30 S01
0206*00-09 110-153 245/35R18 A01 K1a R02
110-153 245/35R18 R03 T89
110-153 245/40R18 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lexus IS 200/300 114-157 225/35R18 K1c K2c K42 T87 A01 A12 A14
XE1 114-157 225/40R18 K1c K2c K41 K42 K45 K56 A21 Car Lim
e11*98/14*0110*.., 114-157 255/35R18 K2c K42 K56 R03 R70 V18 S01
e11*2001/116*0110*.
Lexus IS 200t/300 180 225/40R18 T92 A12 A14 A21
XE2(a) 180 235/35R18 A01 K2b T90 Lim V18 S01
e11*2001/116* 180 245/35R18 A01 K1a K1b K2b T92
0206*10-..
Lexus IS 250/300H 133, 153 225/40R18 T92 A12 A14 A21
XE2(a), XE2(a)-TMG 133, 153 235/35R18 A01 K2b T90 Lim MHy V18
e11*2001/116* 133, 153 245/35R18 A01 K1a K1b K2b T92 S01
0206*10-..;
e6*2007/46*0346*..;
e13*2007/46*1936
Lexus IS 250c 153 225/40R18 R02 T89 A12 A14 A21
XE2(a) 153 235/40R18 A01 G01 K3s R02 Cbo VL8 S01
e11*2001/116* 153 245/40R18 R03
0206*00-09
Lexus LS 430 207 235/45R18 K1c T94 A01 A12 A14
§22 50603*07
F3 207 245/45R18 K1c K41 A21 S01
e6*98/14*0079*.., 207 255/45R18 K1c K2b K41 K42 K43
e6*2001/116*0079*..
Lexus NX 114, 175 225/55R18 A91 A14 A21 A57
AZ1, AZ1-TMG 114, 175 225/60R18 A12 MHy S01
e6*2007/46*0111*..; 114, 175 235/55R18 A91
e13*2007/46*1536*.. 114, 175 245/50R18 A12
- incl. Hybrid
Lexus NX 350h 140 235/60R18 A12 A14 A21
AZ2 (M) 140 245/55R18 A57 NoP S07
e6*2018/858*00081*
Lexus NX 450h+ 136 235/60R18 A12 A14 A21
AZ2 (M) 136 245/55R18 A56 S07
e6*2018/858*00081*..
Lexus RC 133, 180 225/45R18 A12 A14 A21
XC1 (EU,M) 133, 180 235/40R18 A58 Cpe MHy
e11*2007/46*2883*..; 133, 180 235/45R18 S01
e6*2007/46*0336*.. 133, 180 245/40R18 A01 K1b
133, 180 245/45R18 A01 K1b K3h K3s K3v
Lexus RX 350/450h 183,204 235/60R18 A13 A14 A21 S01
(III)
AL1(a), HAL1(a)
e6*2001/116*0117*..
e6*2001/116*0118*..
Lexus SC 430 210 245/40R18 A10 A14 A21
Z4 S01
e6*98/14*0084*..,
e6*2001/116*0084*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lexus UX 112, 127 225/50R18 K1a K6b K6x A01 A12 A14
ZA1(EU,M), -/TMG 112, 127 235/45R18 K6w A21 A57 MHy
e6*2007/46*0263*..; 112, 127 235/50R18 K1c K2b K6d K6y S01
e13*2007/46*2005*.. 112, 127 245/45R18 K1a K6b K6x
112, 127 255/45R18 K1c K2b K6d K6y
Suzuki Grand Vitara 78-171 225/60R18 A01 K1c K2b A12 A14 A21
JT 78-171 235/55R18 A01 K1c K2b K42 Z49 Y85 S05
e4*2001/116*0091*..; 78-171 245/50R18 A01 K1c K2c K42 Z49
e4*2007/46*0292*.. 78-171 255/45R18 A01 K1c K2b
- 5-Türer 78-171 255/50R18 A01 K1c K2c K42 Z49
Suzuki Grand Vitara 78-122 225/60R18 A01 K1c K2b A12 A14 A21
JT 78-122 235/55R18 A01 K1c K2b Y84 S05
e4*2001/116*0091*..; 78-122 245/50R18 A01 K1c K2b
e4*2007/46*0292*.. 78-122 255/45R18 A01 K1c K2b
- 3-Türer 78-122 255/50R18 A01 K1c K2c
Suzuki Kizashi 131 215/45R18 T93 A12 A14 A21
FR 131 225/45R18 A01 K1a K2b A57 Lim S08
e4*2007/46*0142*.. 131 235/40R18 A01 K1a K2b
131 235/45R18 A01 K1a K2b
§22 50603*07
131 245/40R18 A01 K1c K2b K6d
Suzuki S-Cross (II) 75, 95 215/45R18 A12 A14 A21
JY, JY-2S 75, 95 225/45R18 A01 K1c A57 S02
e4*2007/46* 75, 95 235/40R18 A01 K1c K2b K6w
0779*14-..; 75, 95 235/45R18 A01 K1c K2b K6w
e6*2018/858* 75, 95 245/40R18 A01 K1c K2b K4i K6d K6w
00006*02-..
ab Modelljahr 2022
Suzuki Swace 72 215/40R18 A90 T89 A14 A21 A58
ZE1HE(S)(EU,M), 72 225/40R18 A12 Car KOV NoP
ZE1HE(S)-2S 72 245/35R18 A01 A12 K1c K3c K4h V18 S01
e6*2007/46*0485*..
e6*2018/858*00057*..
Suzuki Swift Sport (IV) 92 215/35R18 K1c K2c K41 K42 K44 A01 A12 A14
MZ A21 A58 Flh
e4*2001/116*0090*.. S02
Suzuki SX4 66-99,2 215/45R18 A12 A14 A21
EY 66-99,2 225/40R18 A57 Flh KMV
e4*2001/116*0105*..; 66-99,2 235/40R18 A01 K1a K1b K2b S02
e4*2007/46*0284*.. 66-99,2 245/35R18 A01 K1c K2b
- mit Radhaus- 66-99,2 245/40R18 A01 K1c K2b K42
Verbreiterungen
Suzuki SX4 66-99,2 215/45R18 K1c K2b A01 A12 A14
EY 66-99,2 225/40R18 K1c K2b A21 A58 Flh
e4*2001/116*0105*..; 66-99,2 235/40R18 K1c K2c KOV S02
e4*2007/46*0284*.. 66-99,2 245/35R18 K1c K2c
- ohne Radhaus- 66-99,2 245/40R18 K1c K2c K42
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 5 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki SX4 79,82,88 215/45R18 A12 A14 A21
GY 79,82,88 225/40R18 A57 Flh KMV
e4*2001/116*0124*..; 79,82,88 235/40R18 A01 K1a K1b K2b S03
e4*2007/46*0291*.. 79,82,88 245/35R18 A01 K1c K2b
- mit Radhaus- 79,82,88 245/40R18 A01 K1c K2b K42
Verbreiterungen
Suzuki SX4 79,82,88 215/45R18 K1c K2b A01 A12 A14
GY 79,82,88 225/40R18 K1c K2b A21 A58 Flh
e4*2001/116*0124*..; 79,82,88 235/40R18 K1c K2b KOV S03
e4*2007/46*0291*.. 79,82,88 245/35R18 K1c K2c
- ohne Radhaus- 79,82,88 245/40R18 K1c K2c K42
Verbreiterungen
Suzuki SX4 S-Cross 88 215/45R18 K1c K2b K6w A01 A12 A14
(I) 88 225/40R18 K1c K2b K6w A21 A57 S04
JY 88 235/40R18 K1c K2b K5v K6w
e4*2007/46*
0779*00-03
- Modelljahr 2013-
2016
§22 50603*07
Suzuki SX4 S-Cross 82-103 215/45R18 K1b K2b K6w A01 A12 A14
(I) 82-103 225/45R18 K1a K1b K2b K6x A21 A57 S02
JY 82-103 235/40R18 K1c K2b K6x K8d
e4*2007/46*
0779*04-13;
e6*2018/858*
00006*00-01
- Modelljahr 2017-
2021
Suzuki Vitara 75-103 215/45R18 K1c K2b A01 A12 A14
LY, LY-2S 75-103 225/45R18 K1c K2b A21 A57 S04
e4*2007/46*0928*.. 75-103 235/45R18 K1c K2b K6v
e6*2018/858*00005*.. 75-103 245/40R18 K1c K2c K6v
75-103 245/45R18 G01 K1c K2c K3s K6v
Toyota Auris (I) 66-108 215/40R18 K1a K1b K2b T85 T89 A01 A12 A14
E15J, E15UT.. 66-108 225/40R18 K1c K27 K2b K42 A21 Flh V18
e11*2001/116*0299*..; 66-108 235/35R18 K1c K27 K2b K41 K42 T86 T90 S01
0305*00-13; 66-108 245/35R18 K2b K42 R03
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 225/40R18 K1c K27 K2b A01 A12 A14
E15UT 130 235/35R18 K1c K27 K2b K41 T90 A21 Flh V18
e11*2001/116* 130 245/35R18 K2b R03 S01
0305*00-13
- incl. Facelift 2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Auris (II) 66, 73, 85 215/40R18 K1b K2b K6r T85 T89 A01 A12 A14
E15UT(a), 66, 73, 85 225/35R18 K1b K2b K6r T87 A21 A58 Car
E15UTN(a), -/TMG 66, 73, 85 225/40R18 K1b K2b K6r F23 Flh KOV
e11*2001/116* 66, 73, 85 235/35R18 K1c K2b K3a K3c K5d K6g K6i K6r V18 S01
0305*14-..; T86 T90
e11*2007/46* 66, 73, 85 245/35R18 K1c K2b K3a K3c K5d K6g K6i K6r
0019*04-..;
e13*2007/46*1718*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 82 - 97 215/40R18 K1b T85 T89 A01 A12 A14
E15UT(a), 82 - 97 225/35R18 K1b T87 A21 A58 Car
E15UTN(a), -/TMG 82 - 97 225/40R18 K1b F24 Flh KOV
e11*2001/116* 82 - 97 235/35R18 K1c K2b K3a K3c K5d T86 T90 V18 S01
0305*14-..; 82 - 97 245/35R18 K1c K2b K3a K3c K5d
e11*2007/46*
0019*04-..;
e13*2007/46*1718*..
- ab Modell 2013 (E18)
§22 50603*07
- incl. Facelift 2015
Toyota Auris Hybrid (I) 73 215/40R18 K1a K1b K2b A01 A12 A14
HE15U(a) 73 225/40R18 K1c K27 K2b K42 A21 Flh S01
e11*2007/46*
0018*00-04
Toyota Auris Hybrid(II) 73 215/40R18 K1b A01 A12 A14
HE15U(a), -/TMG 73 225/35R18 K1b T87 A21 A58 Car
e11*2007/46* 73 225/40R18 K1b F24 Flh KOV
0018*05-..; 73 235/35R18 K1c K2b K3a K3c K5d S01
e13*2007/46*1549*..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 215/40R18 K14 K42 K46 T89 A01 A12 A14
T25 110,130 225/40R18 K14 K1c K2b K42 K45 K46 A21 Car Flh
e11*2001/116*0196*. 110,130 235/35R18 K14 K1c K2b K42 K46 T90 Sth V18 S01
110,130 245/35R18 K14 K1c K2c K41 K42 K45 K46
Toyota Avensis 82-130 215/45R18 T93 A12 A14 A21
T27, /-MS1 82-130 225/45R18 Car Lim V18
e11*2001/116*0331*.; 82-130 235/40R18 A01 K1a K2b K4h K6e S01
e11*2007/46*0236*.. 82-130 235/45R18 A01 K1a K2b K4h K6e
- incl. Facelift 82-130 245/40R18 A01 K1c K2b K4h K6e
2012+2015
Toyota Avensis Verso 85,110 225/40R18 K1c K2b K42 K56 T91 A01 A12 A14
M2 85,110 235/40R18 K1c K2b K42 K56 A21 S01
e6*98/14*0083*.., 85,110 245/40R18 K1c K2b K42 K45 K56
e6*2001/116*0083*..
Toyota Camry 112,137 225/45R18 K1c K42 K56 A01 A12 A14
V3 112,137 235/40R18 K1c K2b K42 K56 A21 V18 S01
e6*98/14*0085*.., 112,137 235/45R18 K1c K2b K41 K42 K45 K56
e6*2001/116*0085*.. 112,137 245/40R18 K1c K2b K41 K42 K44 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 7 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Camry Hybrid 131 215/45R18 A90 T93 A14 A21 A58
XV7 (EU,M), -/TMG 131 225/45R18 A12 Lim V18 S01
e6*2007/46*0322*..; 131 235/45R18 A12
e13*2007/46*2046*.. 131 245/40R18 A01 A12 K1c K2c K8e
Toyota C-HR (I) 72-112 225/50R18 K1c K2c K6b K6x A01 A12 A14
AX1T(EU,M), -/TMG 72-112 235/45R18 K1c K2b K6b K6x A21 A57 MHy
e11*2007/46*3641*..; 72-112 245/45R18 K1c K2c K6b K6x S01
e13*2007/46*1765*..;
e6*2007/46*0264*..;
e6*2007/46*0338*..
Toyota C-HR (II) 72-112 225/50R18 A12 A14 A21
AX2T(M), -/TGRE 72-112 225/55R18 A01 G95 A57 MpH S01
e6*2018/858*00294*..; 72-112 225/55R18 R09
e13*2018/858*00573*. 72-112 235/50R18 A01 K3i K5w
. 72-112 245/50R18 A01 G95 K1c K2b K3i K3s K3v K5x
K6w K8e
72-112 255/45R18 A01 K3i K5x
Toyota Corolla (X) 66-97 215/40R18 K1c K2b K42 T85 T89 A01 A12 A14
§22 50603*07
E15EJ, E15ES 66-97 225/40R18 K1c K27 K2b K42 A21 Sth V18
e11*2001/116* 66-97 235/35R18 K1c K27 K2b K41 K42 T86 T90 S01
0304*00-08; 66-97 245/35R18 K2b K42 K44 R03
e11*2001/116*0314*.
Toyota Corolla (XI) 66, 73, 97 215/40R18 K2b K6r T89 A01 A12 A14
E15EJ, -/TMG 66, 73, 97 225/40R18 K2b K6r A21 A58 F23
e11*2001/116* 66, 73, 97 235/35R18 K1a K1b K2b K6r T90 KOV Lim V18
0304*09-..; 66, 73, 97 245/35R18 K1a K1b K2b K6r S01
e13*2007/46*1910*..
- ab Modell 2014 (E18)
Toyota Corolla (XII) 72-97 215/40R18 A90 R37 T89 A14 A21 A58
ZE1EE(EU,M), -/TMG 72-97 225/40R18 A12 Lim NoP V18
e6*2007/46*0316*..; 72-97 235/40R18 A01 A12 G01 K1a K1b K4h S01
e13*2007/46*2013*.. 72-97 245/35R18 A01 A12 K1c K3c K4h K6j
- Limousine
- incl. Hybrid
Toyota Corolla (XII) 72,85,112 215/40R18 A90 T89 A14 A21 A58
ZE1HE(EU,M), -/TMG 72,85,112 225/40R18 A12 Flh KOV NoP
e6*2007/46*0318*..; 72,85,112 235/40R18 A01 A12 G01 K1a K1b V18 S01
e13*2007/46*2012*.. 72,85,112 245/35R18 A01 A12 K1c K3c
- Fließheck
- incl. Hybrid
Toyota Corolla (XII) 72,85,112 215/40R18 A90 T89 A14 A21 A58
ZE1HE(EU,M), -/TMG 72,85,112 225/40R18 A12 Car KOV NoP
e6*2007/46*0318*..; 72,85,112 235/40R18 A01 A12 G01 K1a K1b K4h V18 S01
e13*2007/46*2012*.. 72,85,112 245/35R18 A01 A12 K1c K3c K4h
- Touring Sports
- incl. Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 8 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla Cross 72-112 225/50R18 A01 K1a A12 A14 A21
Hybrid 72-112 235/45R18 A57 KMV S01
XG1TJ(JP,M), -/TGRE 72-112 235/50R18 A01 K1c
e6*2018/858*00186*..; 72-112 245/45R18 A01 K1a
e13*2018/858*00420*. 72-112 255/45R18 A01 K1c
.
Toyota Corolla Trek 72, 112 215/40R18 M+S T89 A12 A14 A21
(XII) 72, 112 225/40R18 A01 K5w A58 Car KMV
ZE1HE(EU,M), -/TMG 72, 112 235/40R18 A01 G01 K5w NoP V18 S01
e6*2007/46*0318*..; 72, 112 245/35R18 A01 K3a K3c K5x
e13*2007/46*2012*..
- Touring Sports
- incl. Hybrid
Toyota Corolla Verso 81-130 215/40R18 K42 T89 A01 A12 A14
R1 81-130 215/45R18 K42 K56 A21 V18 Ver
e11*2001/116*0222*. 81-130 225/40R18 K42 K56 T92 S01
81-130 235/40R18 K1a K2b K42 K45 K56
§22 50603*07
81-130 245/35R18 K1a K2b K41 K42 K45 K56 T89
Toyota GR Yaris (IV) 192, 206 225/40R18 A12 A14 A21
XPA1G (EU,M) 192, 206 235/40R18 A01 G01 A56 Y84 S01
e6*2007/46*0454*.. 192, 206 245/35R18 A01 K2b
Toyota Highlander 140 245/60R18 A12 A14 A21 A56
XU7 (EU,M), /-TGRE NoE NoP S01
e6*2018/858*00001*..;
e13*2018/858*00028*.
.
Toyota Previa 85-115 245/40R18 K1c T97 A01 A12 A14
R3 A21 S01
e6*98/14*0069*..,
e6*2001/116*0069*..
Toyota Prius (V) 111 215/45R18 K6w A01 A12 A14
PHEV 111 225/45R18 K1a K1b K2b K6w A21 A58 Flh
XW6(M) 111 235/45R18 K1c K2c K3i K4h K4i K5c K5w K6y V18 Z17 S01
e6*2018/858*00260*.. K8h
- Plug-in Hybrid 111 245/40R18 K1c K2c K3i K4h K4i K5c K5w K6y
- 17 Zoll- K8h
Serienbereifung
Toyota Prius Plus 73 215/40R18 T89 A12 A14 A21
XW4(a), XW3(a), - 73 215/45R18 Car S01
/TMG 73 225/40R18 A01 K3a K3c K3i K5a K6f
e11*2007/46*0157*..;
e11*2001/116*0264*;
e13*2007/46*1956*..;
e6*2007/46*0347*..
- Business, Comfort
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 9 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (II) 85-110 235/45R18 A12 A14 A21
A2 85-110 235/50R18 KMV S01
e6*98/14*0070*.., 85-110 245/45R18
e6*2001/116*0070*.. 85-110 255/45R18
- mit Radhaus-
Verbreiterungen
Toyota RAV4 (II) 85-110 235/45R18 K1c A01 A12 A14
A2 85-110 235/50R18 K1c A21 KOV S01
e6*98/14*0070*.., 85-110 245/45R18 K1c K2b
e6*2001/116*0070*.. 85-110 255/45R18 K1c K2c
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 (III) 100-130 225/60R18 R37 A12 A14 A21
XA3(a) 100-130 235/50R18 A57 KMV S01
e6*2001/116* 100-130 235/55R18
0105*00-08 100-130 245/50R18
- mit Radhaus- 100-130 255/45R18
Verbreiterungen 100-130 255/50R18
- incl. Facelift 2009
§22 50603*07
Toyota RAV4 (III) 100-130 225/60R18 A12 A14 A21
XA3(a) 100-130 235/50R18 A01 K1c K2b A57 KOV S01
e6*2001/116* 100-130 235/55R18 A01 K1c K2b
0105*00-08 100-130 245/50R18 A01 K1c K2a K2b
- ohne Radhaus- 100-130 255/45R18 A01 K1c K2b
Verbreiterungen 100-130 255/50R18 A01 K1c K2c
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 225/55R18 A91 A14 A21 A57
XA3(a) 91-112 225/60R18 A91 LT3 S01
e6*2001/116* 91-112 235/55R18 A12
0105*09-13 91-112 245/50R18 A01 A12 K1c K2b
- ab Modell 2013
Toyota RAV4 (IV) 91-112 225/60R18 A91 A14 A21 A57
XA3(a) 91-112 235/55R18 A12 LT4 S01
e6*2001/116* 91-112 245/50R18 A01 A12 K1c K2b
0105*09-13 91-112 255/50R18 A01 A12 K1c K2b
- ab Modell 2013
Toyota RAV4 (IV) 105, 112 225/55R18 A91 A14 A21 A57
XA3(a), -/TMG 105, 112 225/60R18 A91 LT3 S01
e6*2001/116* 105, 112 235/55R18 A12
0105*14-..; 105, 112 245/50R18 A01 A12 K1a K1b K2b
e13*2007/46*1657*..
- ab Facelift 2016
Toyota RAV4 (IV) 105, 112 225/60R18 A91 A14 A21 A57
XA3(a), -/TMG 105, 112 235/55R18 A12 LT4 S01
e6*2001/116* 105, 112 245/50R18 A01 A12 K1a K1b K2b
0105*14-..; 105, 112 255/50R18 A01 A12 K1c K2b
e13*2007/46*1657*..
- ab Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 10 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (IV) 114 225/55R18 A91 A14 A21 A57
Hybrid 114 225/60R18 A91 LT3 S01
XA4(EU,M), -/TMG 114 235/55R18 A12
e6*2007/46*0166*..; 114 245/50R18 A01 A12 K1a K1b K2b
e13*2007/46*1658*..
Toyota RAV4 (IV) 114 225/60R18 A91 A14 A21 A57
Hybrid 114 235/55R18 A12 LT4 S01
XA4(EU,M), -/TMG 114 245/50R18 A01 A12 K1a K1b K2b
e6*2007/46*0166*..; 114 255/50R18 A01 A12 K1c K2b
e13*2007/46*1658*..
Toyota RAV4 (V) 129, 131 225/60R18 A12 A14 A21
XA5(EU,M), -/TMG 129, 131 235/55R18 A57 NoP S01
e6*2007/46*0289*..; 129, 131 235/60R18
e13*2007/46*1991*..
Toyota RAV4 (V) 136 225/60R18 A12 A14 A21
PHEV 136 235/55R18 A56 S01
XA5P(EU,M), -/TGRE 136 235/60R18
e6*2007/46*0429*..;
§22 50603*07
e13*2007/46*2356*..
- Plug-in Hybrid
Toyota Verso 82-130 215/45R18 T93 A12 A14 A21
AR2, /-N, /-MS1 82-130 225/40R18 T91 T92 Ver S01
e11*2001/116*0350*..; 82-130 225/45R18 T91 T95
e11*2007/46*0117*..; 82-130 235/40R18 T91 T93
e11*2007/46*0234*.. 82-130 235/45R18
- incl. Modell 2013 82-130 245/40R18 A01 K1b
Toyota Yaris Cross 68, 92 215/50R18 K1c K2b K6y K8a R70 A01 A12 A14
XPB1F(M,EUM), - 68, 92 225/45R18 K1c A21 A58 F23
/TGRE 68, 92 235/45R18 K1c K2b K6y K8a Flh NoE NoP
e6*2018/858*00013*..; 68, 92 245/40R18 K1c K2b K5v K6y K8a S01
e13*2018/858*00156*. 68, 92 245/45R18 K1c K2b K3i K5v K6y K8a
.
Toyota Yaris Cross 68 215/50R18 K1c K2c R70 A01 A12 A14
AWD 68 225/45R18 K1c K2c A21 A56 F24
XPB1F(M,EUM), - 68 235/45R18 K1c K2c Flh NoE NoP
/TGRE 68 245/40R18 K1c K2c K5v S01
e6*2018/858*00013*..; 68 245/45R18 K1c K2c K3i K5v
e13*2018/858*00156*.
.
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 11 von 20
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
§22 50603*07
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144
gelten (Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination
nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 12 von 20
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
§22 50603*07
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 13 von 20
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G95 Bei Fahrzeugen mit ausschließlich 17 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
§22 50603*07
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 14 von 20
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung 300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
§22 50603*07
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 15 von 20
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§22 50603*07
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH

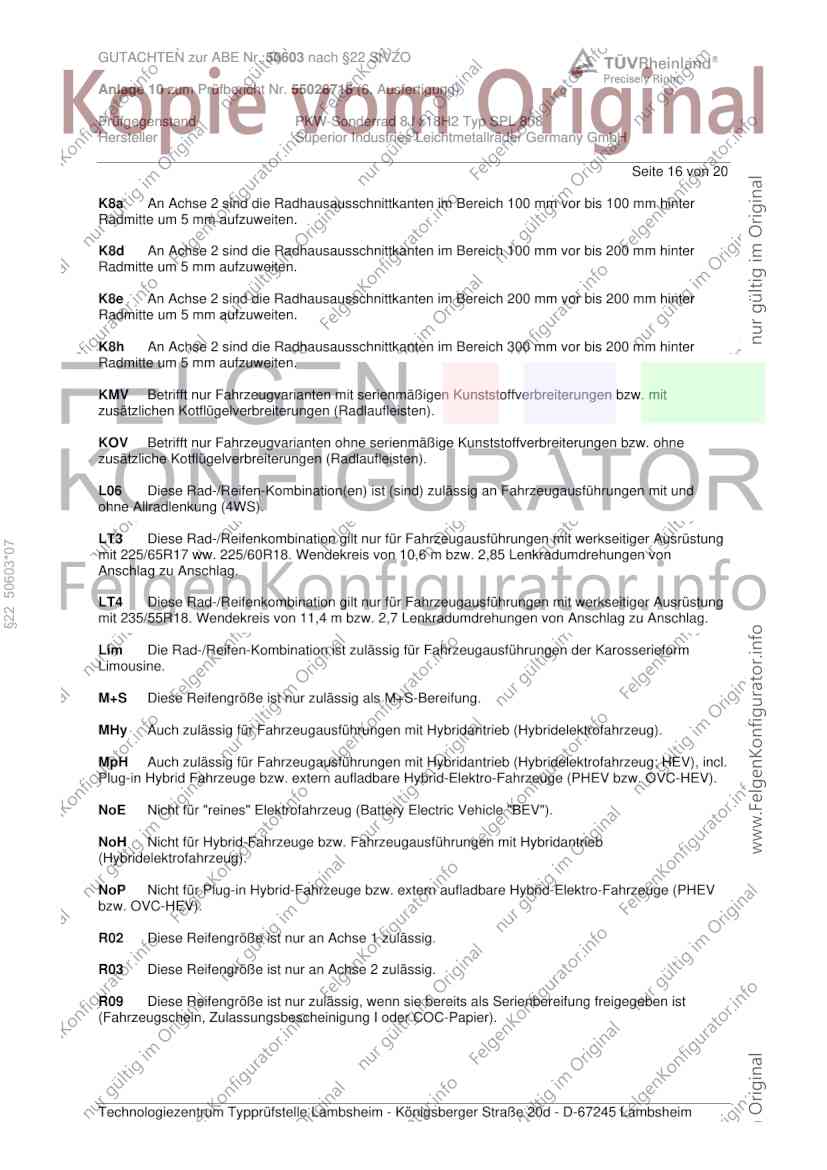

Seite 16 von 20
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
§22 50603*07
mit 225/65R17 ww. 225/60R18. Wendekreis von 10,6 m bzw. 2,85 Lenkradumdrehungen von
Anschlag zu Anschlag.
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 235/55R18. Wendekreis von 11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH

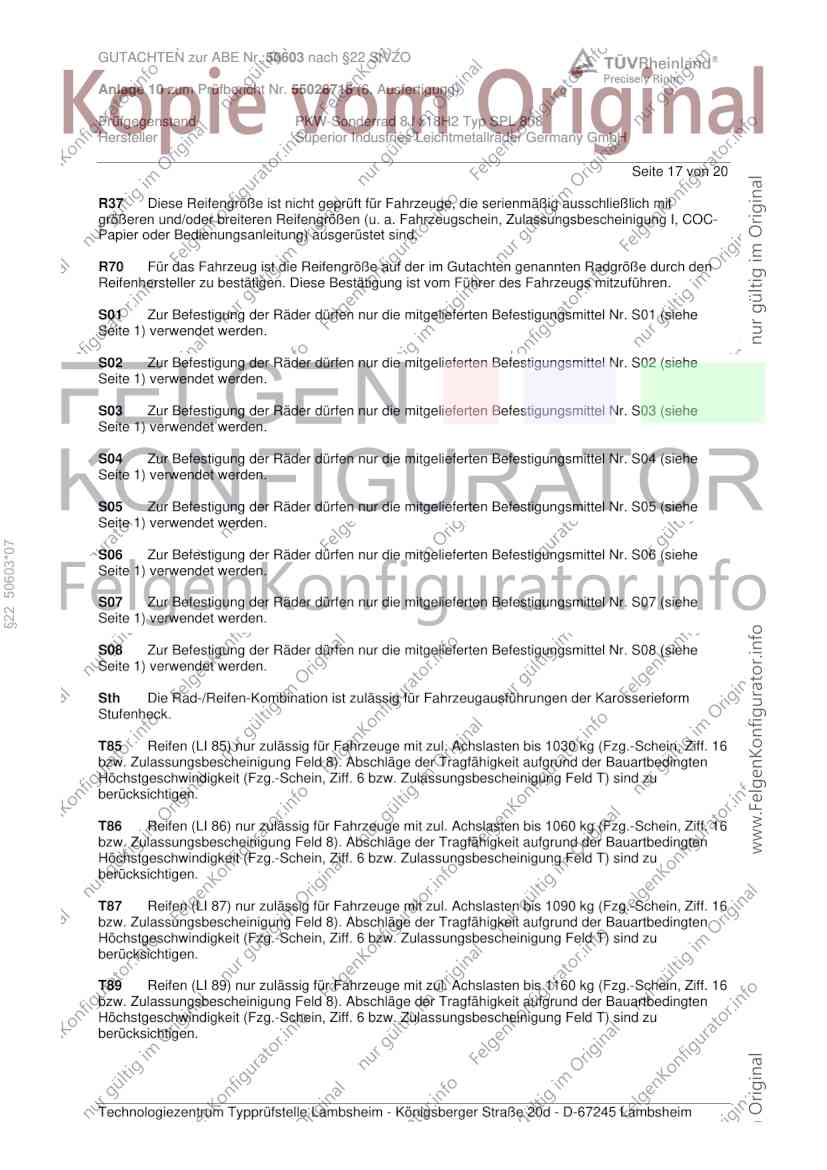

Seite 17 von 20
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
§22 50603*07
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH

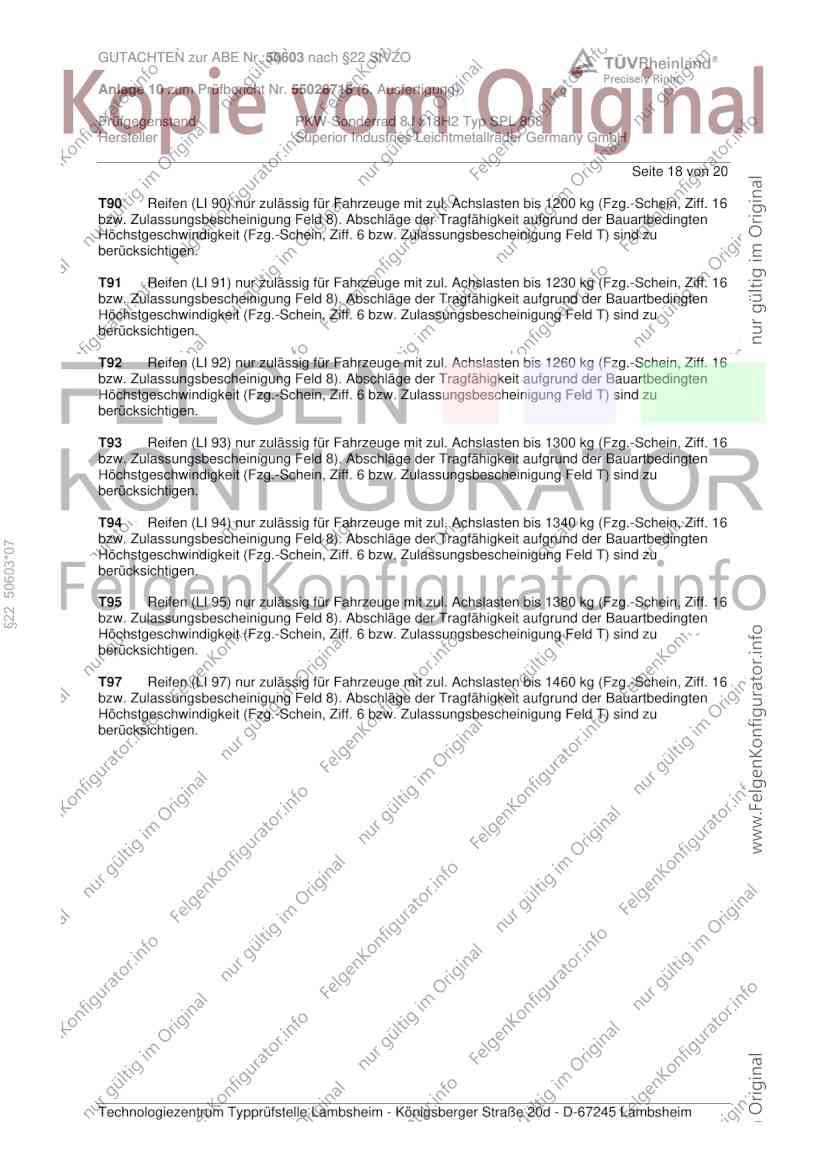

Seite 18 von 20
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 50603*07
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH

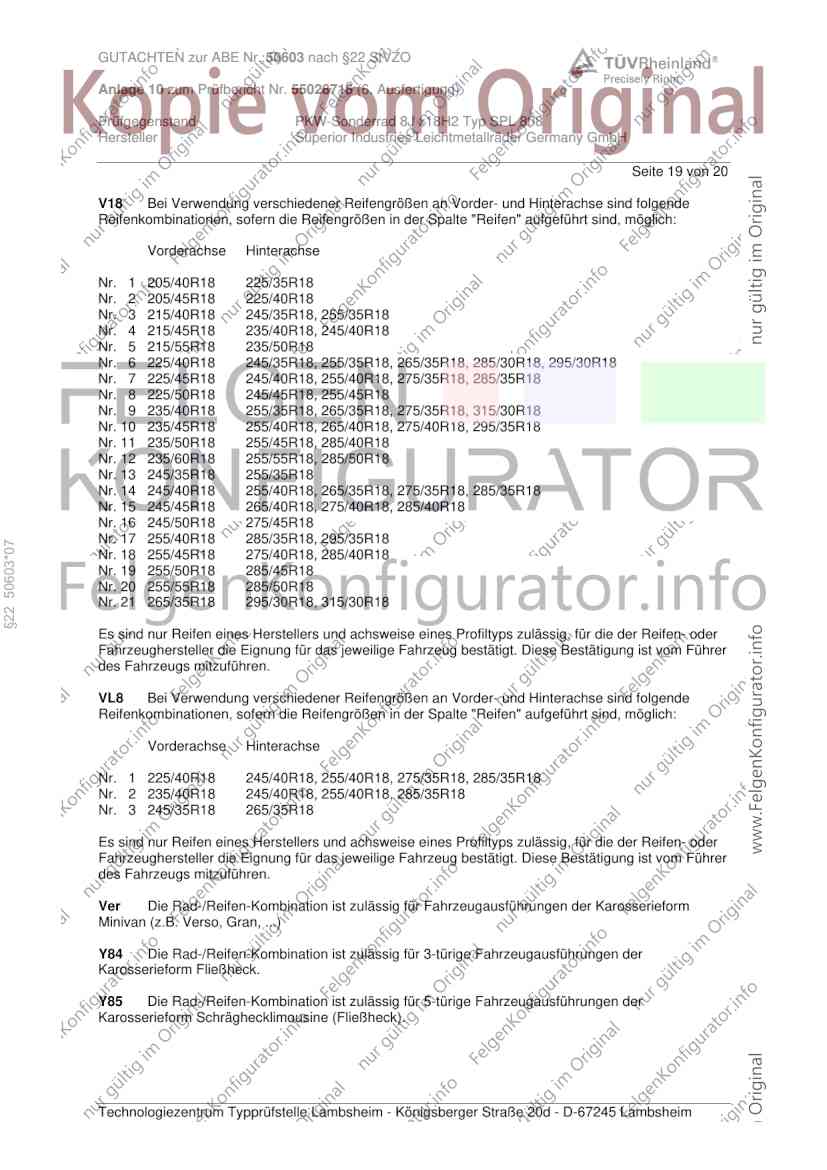

Seite 19 von 20
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 215/55R18 235/50R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18, 255/45R18
Nr. 9 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 235/60R18 255/55R18, 285/50R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 285/35R18, 295/35R18
§22 50603*07
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VL8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/40R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 2 235/40R18 245/40R18, 255/40R18, 285/35R18
Nr. 3 245/35R18 265/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Y84 Die Rad-/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50603 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55028716 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x18H2 Typ SPL 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 20 von 20
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. Oktober 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 20 und gilt für Sonderräder ab Herstellungsdatum September 2015.
§22 50603*07
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Oktober 2024
Tufan 00436514.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 50603*07
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
