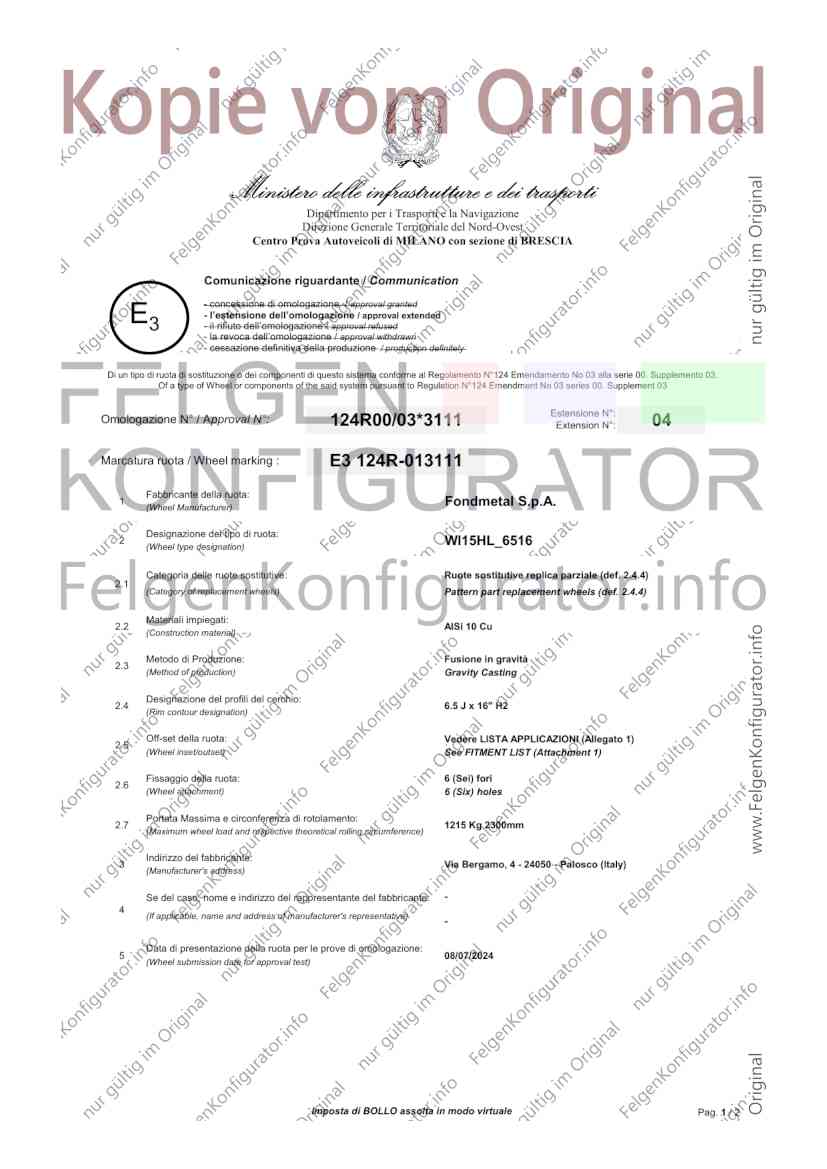

Ministero delle infrastrutture e dei trasporti
Dipartimento per i Trasporti e la Navigazione
Direzione Generale Territoriale del Nord-Ovest
Centro Prova Autoveicoli di MILANO con sezione di BRESCIA
Comunicazione riguardante / Communication
E3
- concessione di omologazione / approval granted
- l’estensione dell’omologazione / approval extended
- il rifiuto dell’omologazione / approval refused
- la revoca dell’omologazione / approval withdrawn
- cessazione definitiva della produzione / production definitely
Di un tipo di ruota di sostituzione o dei componenti di questo sistema conforme al Regolamento N°124 Emendamento No 03 alla serie 00. Supplemento 03.
Of a type of Wheel or components of the said system pursuant to Regulation N°124 Emendment No 03 series 00. Supplement 03
Estensione N°:
Omologazione N° / Approval N°: 124R00/03*3111 Extension N°: 04
Marcatura ruota / Wheel marking : E3 124R-013111
Fabbricante della ruota:
1
(Wheel Manufacturer)
Fondmetal S.p.A.
Designazione del tipo di ruota:
2
(Wheel type designation)
WI15HL_6516
Categoria delle ruote sostitutive: Ruote sostitutive replica parziale (def. 2.4.4)
2.1
(Category of replacement wheels) Pattern part replacement wheels (def. 2.4.4)
Materiali impiegati:
2.2 AlSi 10 Cu
(Construction material)
Metodo di Produzione: Fusione in gravità
2.3
(Method of production) Gravity Casting
Designazione del profili del cerchio:
2.4 6.5 J x 16" H2
(Rim contour designation)
Off-set della ruota: Vedere LISTA APPLICAZIONI (Allegato 1)
2.5
(Wheel inset/outset) See FITMENT LIST (Attachment 1)
Fissaggio della ruota: 6 (Sei) fori
2.6
(Wheel attachment) 6 (Six) holes
Portata Massima e circonferenza di rotolamento:
2.7 1215 Kg 2300mm
(Maximum wheel load and respective theoretical rolling circumference)
Indirizzo del fabbricante:
3 Via Bergamo, 4 - 24050 - Palosco (Italy)
(Manufacturer's address)
Se del caso, nome e indirizzo del rappresentante del fabbricante: -
4
(If applicable, name and address of manufacturer's representative)
-
Data di presentazione della ruota per le prove di omologazione:
5 08/07/2024
(Wheel submission date for approval test)
Imposta di BOLLO assolta in modo virtuale Pag. 1 / 2

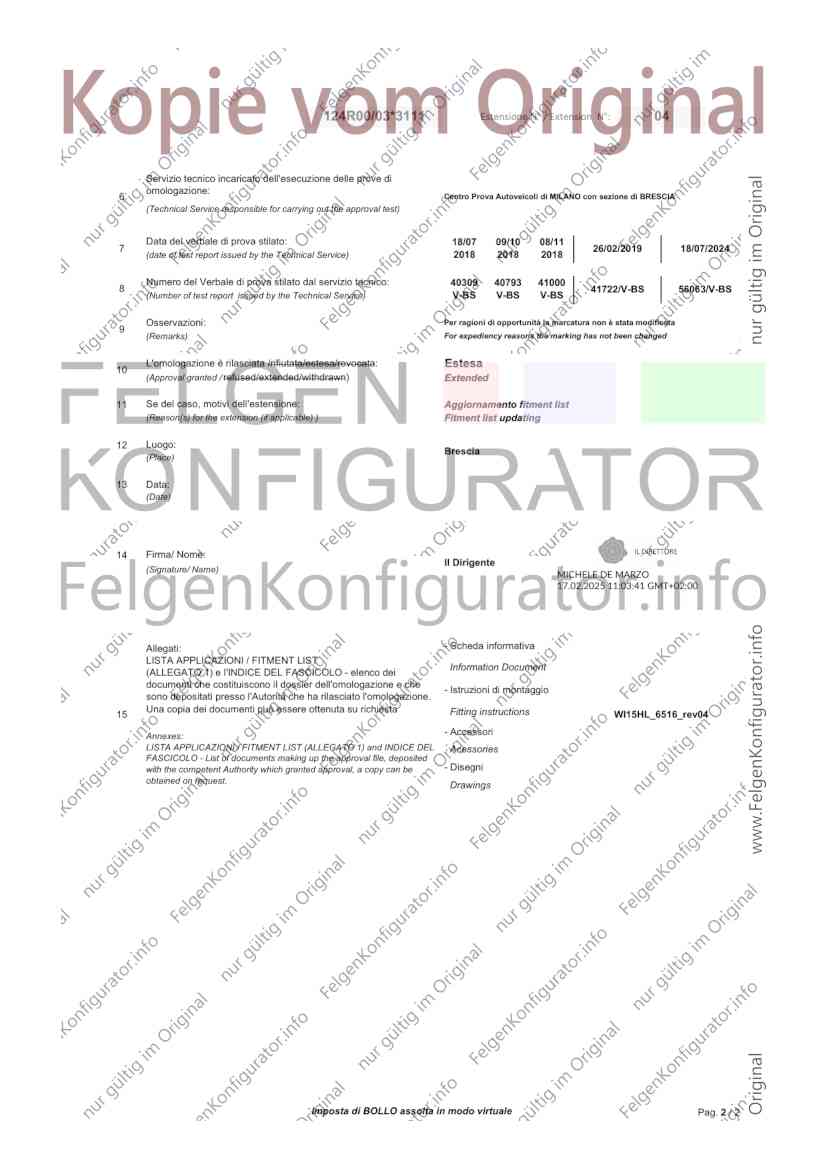

124R00/03*3111 Estensione N° / Extension N°: 04
Servizio tecnico incaricato dell'esecuzione delle prove di
omologazione:
6 Centro Prova Autoveicoli di MILANO con sezione di BRESCIA
(Technical Service responsible for carrying out the approval test)
Data del verbale di prova stilato: 18/07 09/10 08/11
7 26/02/2019 18/07/2024
(date of test report issued by the Technical Service) 2018 2018 2018
Numero del Verbale di prova stilato dal servizio tecnico: 40309 40793 41000
8 41722/V-BS 56063/V-BS
(Number of test report issued by the Technical Service) V-BS V-BS V-BS
Osservazioni: Per ragioni di opportunità la marcatura non è stata modificata
9
(Remarks) For expediency reasons the marking has not been changed
10
L'omologazione è rilasciata /rifiutata/estesa/revocata: Estesa
(Approval granted / refused/extended/withdrawn) Extended
11 Se del caso, motivi dell'estensione: Aggiornamento fitment list
(Reason(s) for the extension (if applicable) ) Fitment list updating
12 Luogo:
Brescia
(Place)
13 Data:
(Date)
14 Firma/ Nome:
Il Dirigente
(Signature/ Name)
AC D GE
I I HI HL MI HII
Allegati: - Scheda informativa
LISTA APPLICAZIONI / FITMENT LIST
Information Document
(ALLEGATO 1) e l'INDICE DEL FASCICOLO - elenco dei
documenti che costituiscono il dossier dell'omologazione e che
- Istruzioni di montaggio
sono depositati presso l'Autorità che ha rilasciato l'omologazione.
Una copia dei documenti può essere ottenuta su richiesta Fitting instructions
15 WI15HL_6516_rev04
Annexes: - Accessori
LISTA APPLICAZIONI / FITMENT LIST (ALLEGATO 1) and INDICE DEL Acessories
FASCICOLO - List of documents making up the approval file, deposited
with the competent Authority which granted approval, a copy can be - Disegni
obtained on request.
Drawings
Imposta di BOLLO assolta in modo virtuale Pag. 2 / 2
Approval n°: E3 124R-00/03*3111*04
LISTA APPLICAZIONI / FITMENT LIST (ALLEGATO 1)
Wheel marking: E3 124R-013111
Ministero delle infrastrutture e dei trasporti Il Dirigente
Dipartimento per i Trasporti e la Navigazione
Direzione Generale Territoriale del Nord-Ovest Documento firmato digitalmente
Centro Prova Autoveicoli di MILANO con sezione di BRESCIA Digitally signed document
Omologazione globale Pneumatico e
Anello
Costruttore Tipo Centra Offset Vite / Dado
Denominazione Commerciale 3.1.3. Europea Codice del Cerchio PCD realtive note Note
3.1.3. 3.1.3. ggio 3.1.2.2 3.1.2.5
3.1.3. 3.1.2.12.
Manufacturer Car model From 2019 Type Eu Homologation Wheel part number C.B. ET Rings Bolt / Nut Tyre Note
Transit /
NXN e5*2018/858*00191*..
Ford Tourneo 2023 WI15HL_6516 50_6_120 6x120 74.5 50 - OE NUT OE 215/65 R16
NRN e5*2018/858*00192*..
Custom
906 AC
30
906 AC
35
L763, L764
906 KA
L765, L766
35
e1*2001/116*0353*..
906BB30
e1*2001/116*0354*.. OE 205/75 R16
906BB35
e1*2001/116*0424*.. OE 225/75 R16
Mercedes-Benz 2007 2018 906 WI15HL_6516 62 6130 6x130 84.1 62 - OE BOLT
e1*2001/116*0425*.. OE 235/65 R16
AC35/4x4
e1*2007/46*0279*.. OE 245/75 R16
906
e1*2007/46*0280*..
BB35/4x4
e1*2007/46*0300*..
906 OK
e1*2007/46*0305*..
30
906 OK
35
906BA30
906BA35 e1*2007/46*0300*..
Sprinter BM907 906BB35 e1*2007/46*0301*.. OE 205/75 R16
Mercedes-Benz (RWD and 2018 906AC35 e1*2001/116*0354*.. WI15HL_6516 54 6130 6x130 84.1 54 - OE BOLT OE 225/75 R16
AWD) 906BA50 e1*2007/46*0294*.. OE 235/65 R16
906BB50 e1*2007/46*0296*..
FL3A4 e1*2007/46*1760*..
Sprinter BM910 FL3A5 e1*2007/46*1761*.. OE 225/65 R16
Mercedes-Benz 2018 WI15HL_6516 62 6130 6x130 84.1 62 - OE BOLT
(FWD) KL3A4 e1*2007/46*1762*.. OE 225/75 R16
KL3A5 e1*2007/46*1763*..
T7 Trasporter /
NSN e5*2018/858*00263*..
Volkswagen Caravelle (6 2024 WI15HL_6516 50_6_120 6x120 74.5 50 - OE NUT OE 215/65 R16
NVN e5*2018/858*00262*..
holes)
Pag. 1 di 2
Ministero delle infrastrutture e dei trasporti Il Dirigente
Dipartimento per i Trasporti e la Navigazione
Direzione Generale Territoriale del Nord-Ovest Documento firmato digitalmente
Centro Prova Autoveicoli di MILANO con sezione di BRESCIA Digitally signed document
Omologazione globale Pneumatico e
Anello
Costruttore Tipo Centra Offset Vite / Dado
Denominazione Commerciale 3.1.3. Europea Codice del Cerchio PCD realtive note Note
3.1.3. 3.1.3. ggio 3.1.2.2 3.1.2.5
3.1.3. 3.1.2.12.
Manufacturer Car model From 2019 Type Eu Homologation Wheel part number C.B. ET Rings Bolt / Nut Tyre Note
CONDIZIONI e NOTE GENERALI / GENERIC CONDITION and NOTE
NOTA PRELIMINARE Solo se indicato come equipaggiamento originale (previsto dal costruttore) sulla carta di circolazione del veicolo.
PRELIMINARY NOTE Only if mentioned as original equipment (allowed by vehicle manufacturer) on the vehicle documents.
CATENABILITA' In merito alla catenabilità delle configurazioni indicate fare riferimento alle prescrizioni del costruttore del veicolo.
CHAINABILITY For the chainability of the listed configurations, please refer to the vehicle manufacturer’s prescriptions.
In caso di bulloneria originale del costruttore del veicolo utilizzare la coppia di serraggio prevista dallo stesso costruttore del veicolo.
BULLONERIA - COPPIA DI SERRAGGIO In caso di bulloneria aftermarket fornita da FONDMETAL S.p.A. fare riferiemnto alla prescrizioni di montaggio indicate nell'apposito opuscolo informativo all'interno della
scatola ruota.
In the case of original bolts/nuts, please follow the vehicle manufacturer’s tightening torque recommendations.
BOLT TIGHTENING TORQUE
In the case of aftermarket bolts/nuts supplied by FONDMETAL S.p.A., please make reference to the prescriptions in the leaflet supplied with the wheel.
Fare riferimento alle prescrizioni del costruttore del veicolo normalmente riportate tramite etichette sulle portiere, o all’interno del tappo della benzina o riportate sul
PRESSIONE PNEUMATICI CONSIGLIATA
manuale uso e istruzioni
Please make reference to the vehicle manufacturer’s recommendations, which are normally specified through labels on the vehicle doors or inside the petrol tank plug, or
RECOMMENDED TYRE PRESSURE
mentioned in the vehicle instructions manual.
COMPATIBILITA' TPMS Fare riferimento alla specifica FONDMETAL - TPMS Compatibility
TPMS COMPATIBILITY Please make reference to the speficic FONDMETAL - TPMS Compatibility
Pag. 2 di 2
