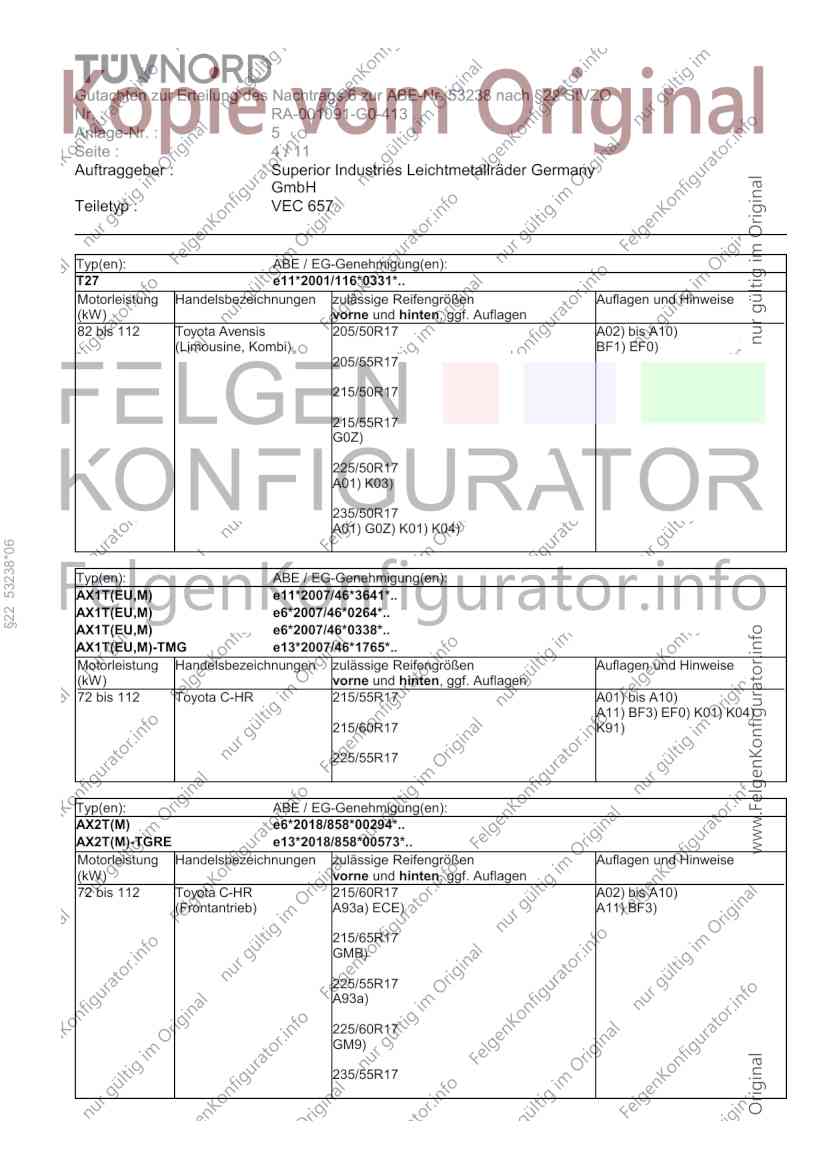

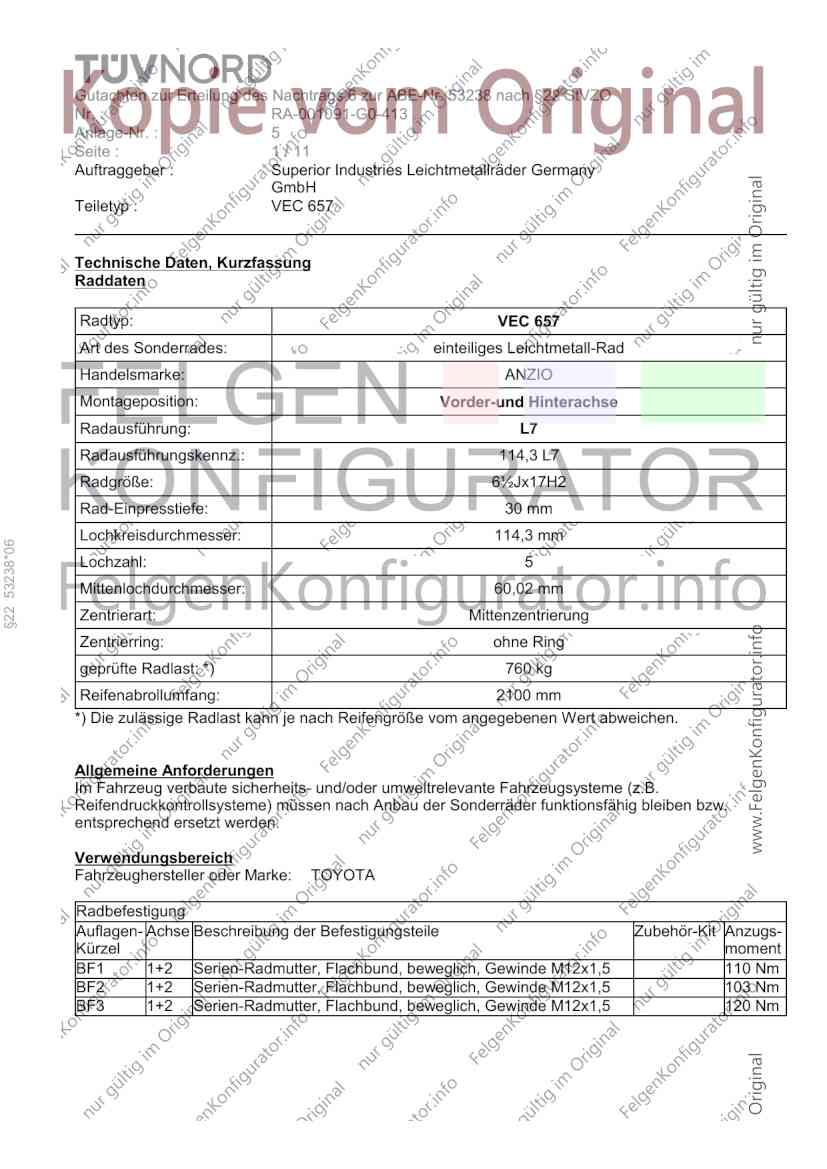

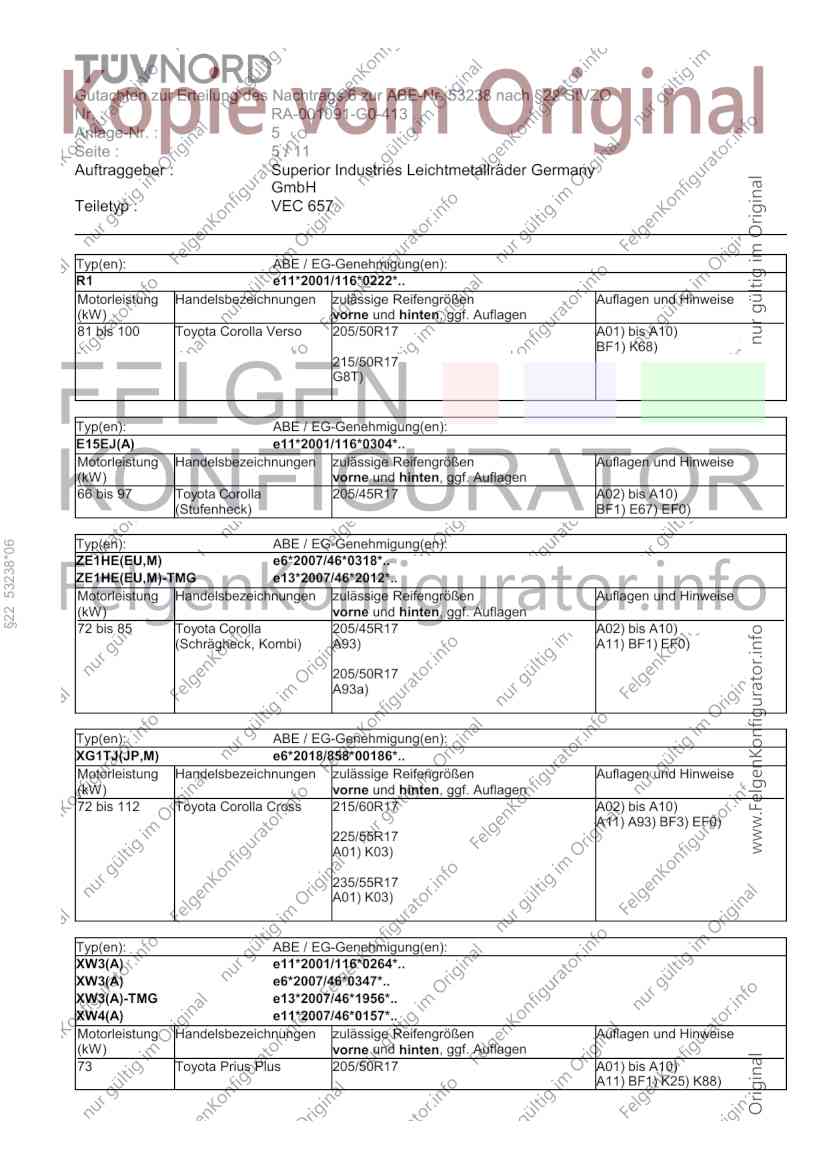

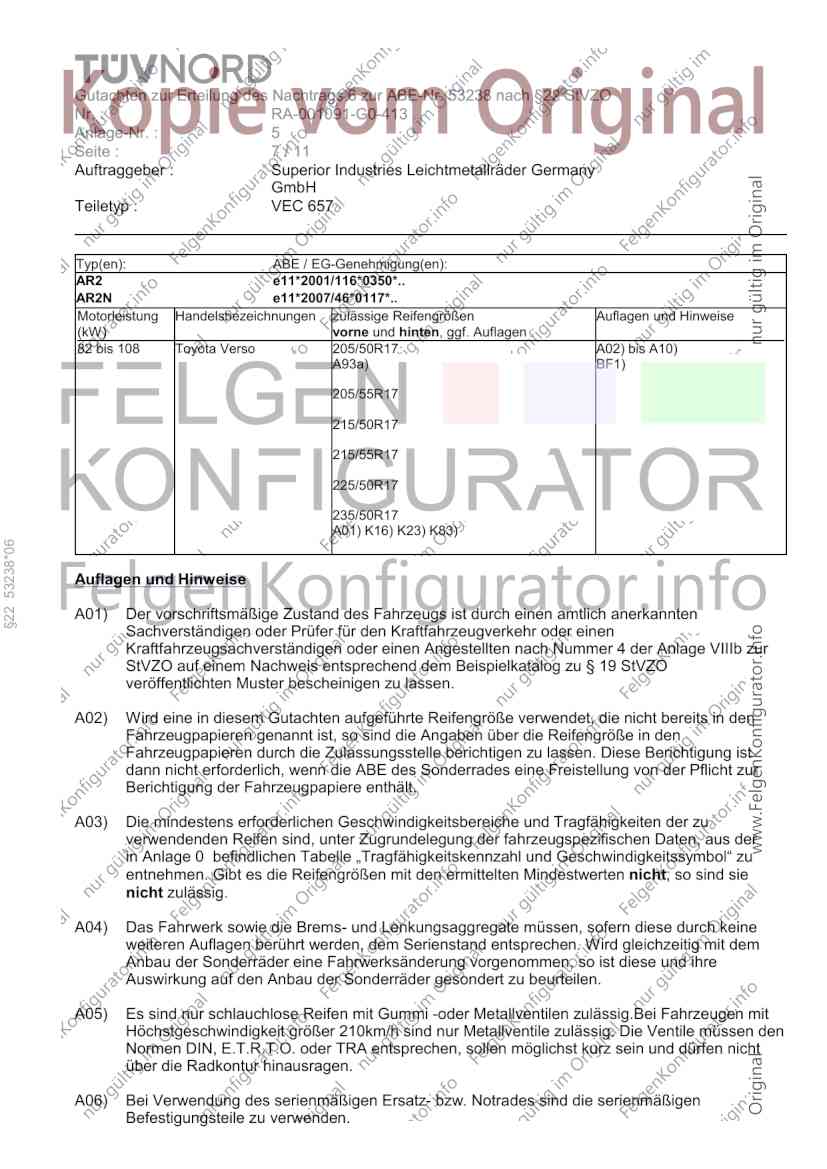

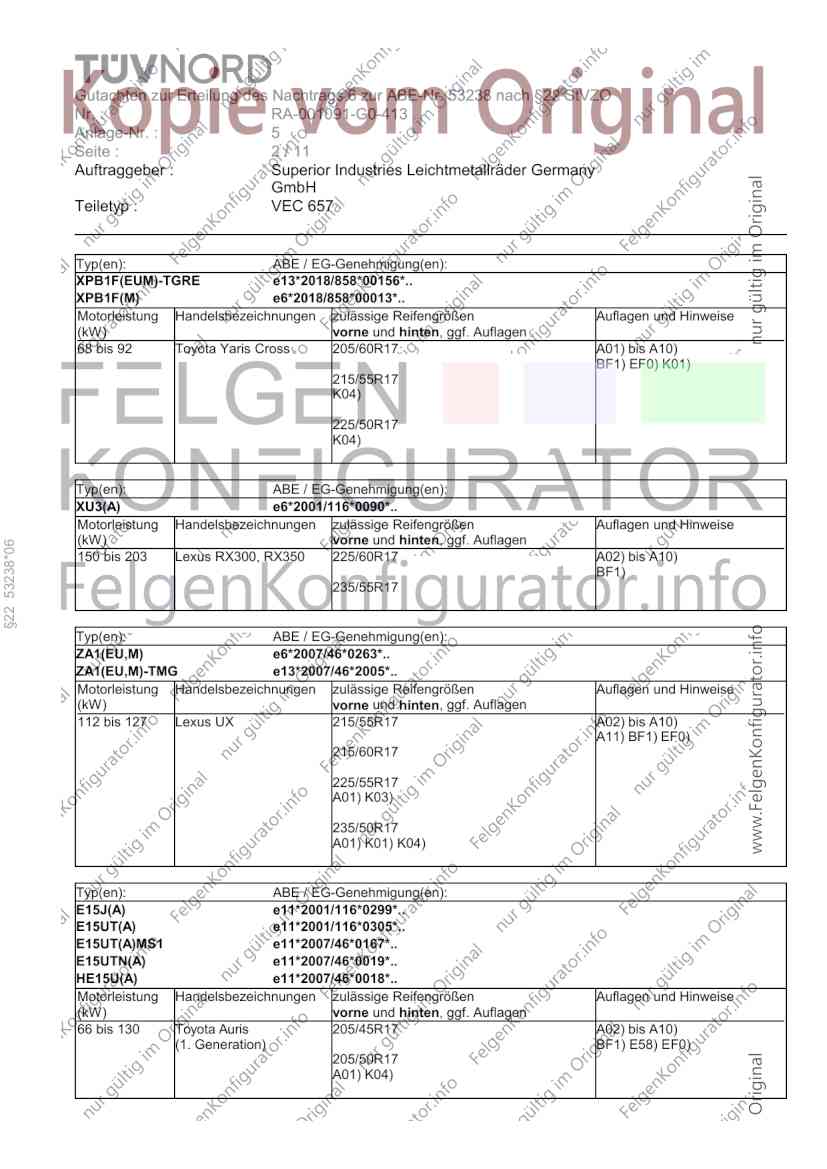

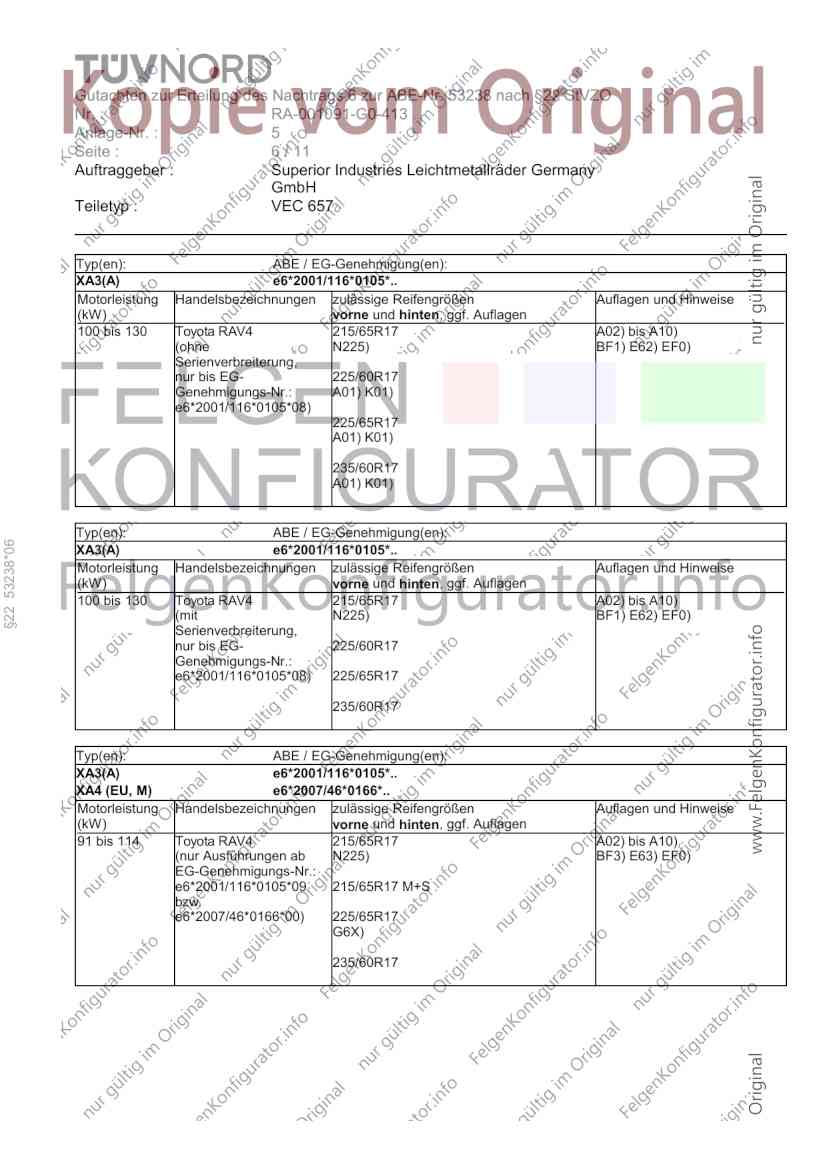

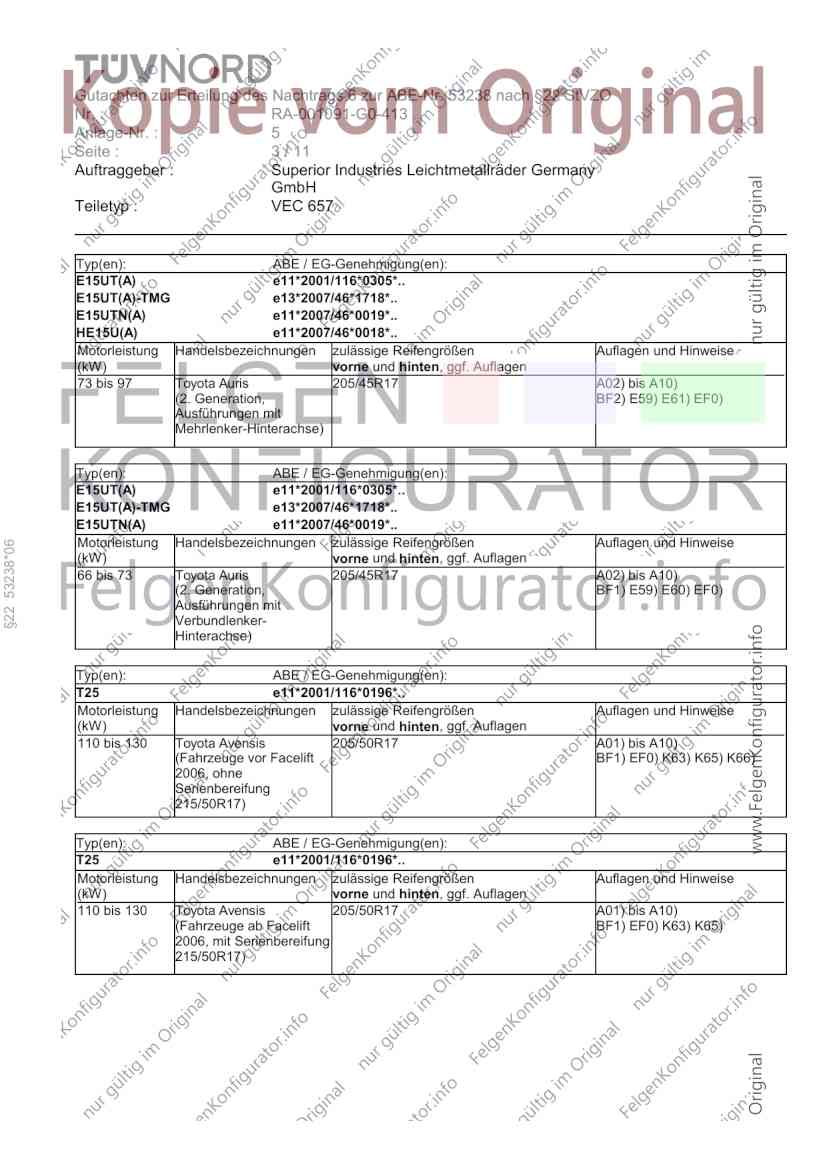

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 53238 nach §22 StVZO

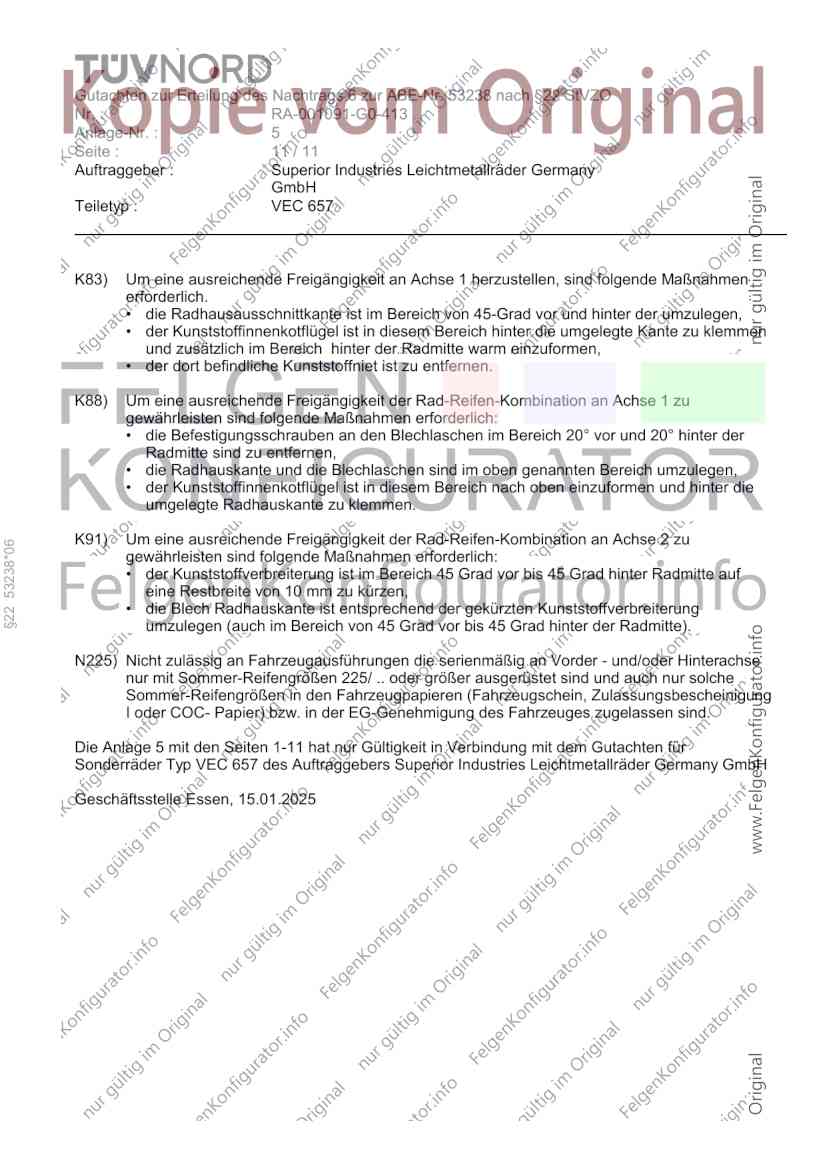

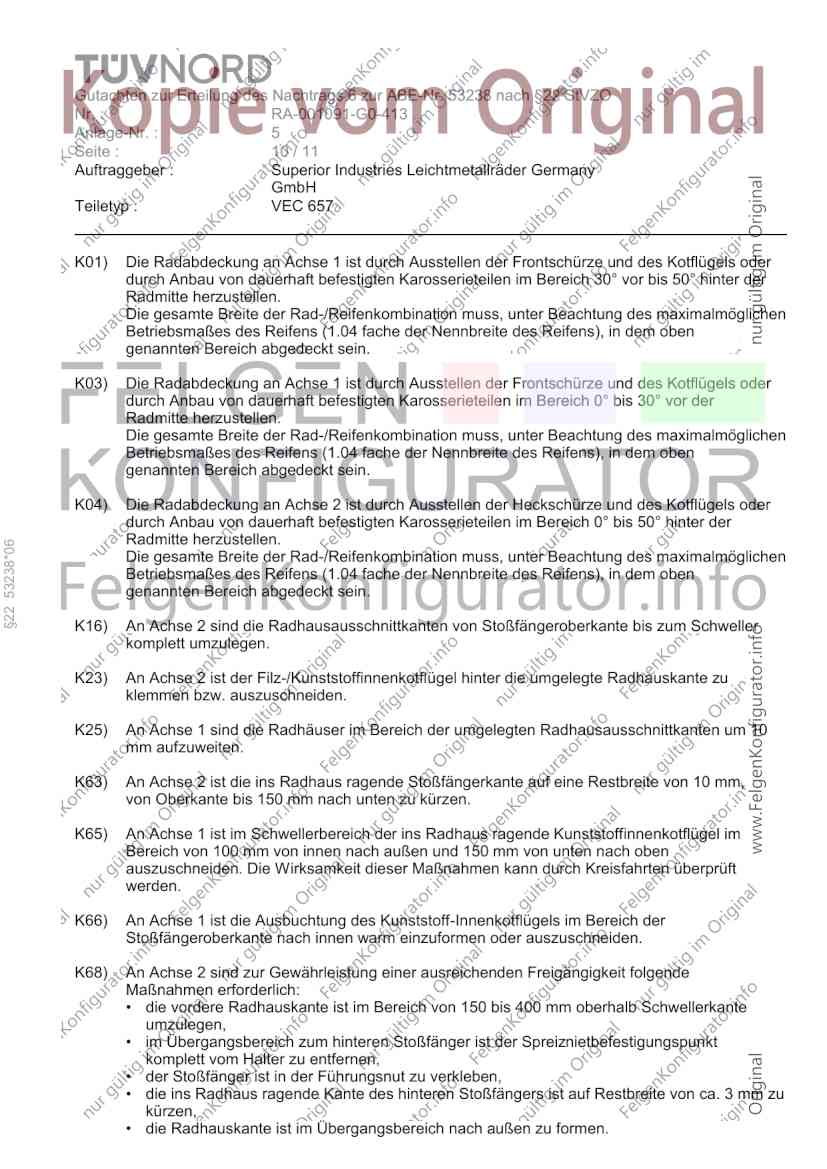

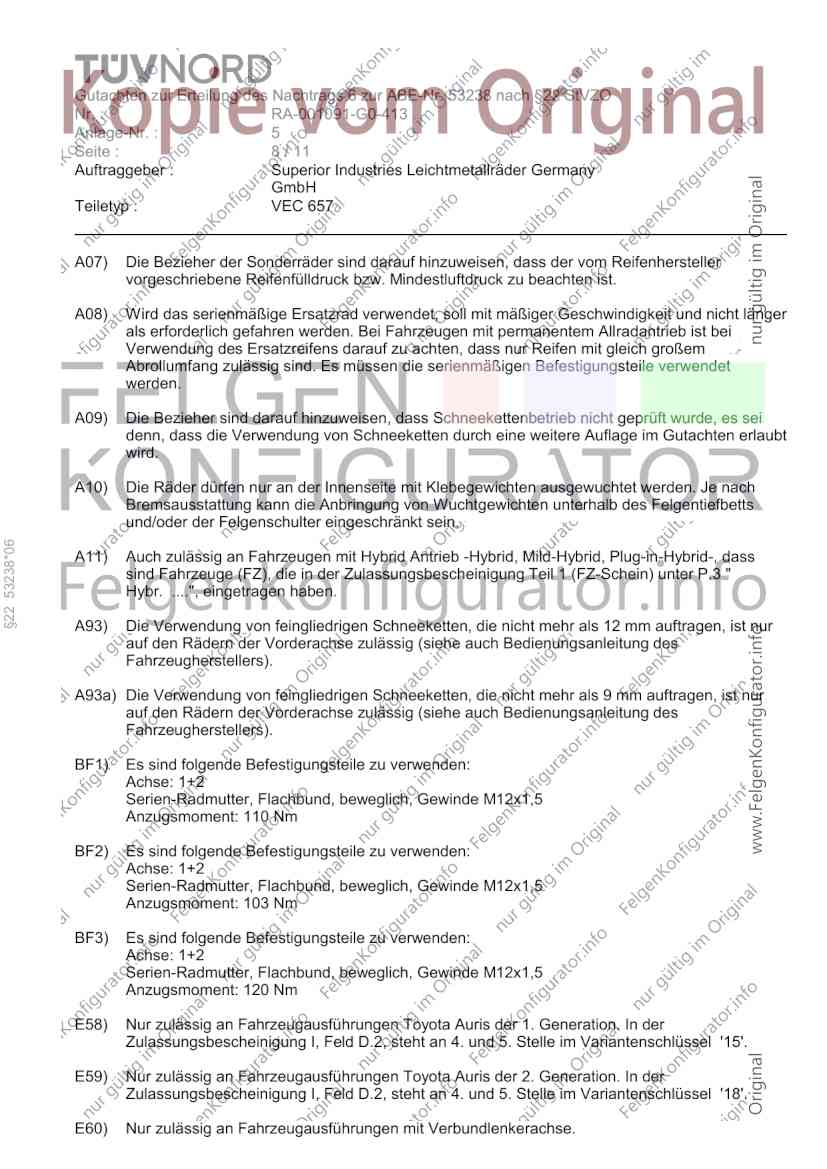

Nr. : RA-001091-G0-413
Anlage-Nr. : 5
Seite : 1 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 657
Technische Daten, Kurzfassung
Raddaten
Radtyp: VEC 657
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: ANZIO
Montageposition: Vorder-und Hinterachse
Radausführung: L7
Radausführungskennz.: 114,3 L7
Radgröße: 6½Jx17H2
Rad-Einpresstiefe: 30 mm
Lochkreisdurchmesser: 114,3 mm
§22 53238*06
Lochzahl: 5
Mittenlochdurchmesser: 60,02 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 760 kg
Reifenabrollumfang: 2100 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: TOYOTA
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radmutter, Flachbund, beweglich, Gewinde M12x1,5 110 Nm
BF2 1+2 Serien-Radmutter, Flachbund, beweglich, Gewinde M12x1,5 103 Nm
BF3 1+2 Serien-Radmutter, Flachbund, beweglich, Gewinde M12x1,5 120 Nm
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 53238 nach §22 StVZO
Nr. : RA-001091-G0-413
Anlage-Nr. : 5
Seite : 2 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 657
Typ(en): ABE / EG-Genehmigung(en):
XPB1F(EUM)-TGRE e13*2018/858*00156*..
XPB1F(M) e6*2018/858*00013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
68 bis 92 Toyota Yaris Cross 205/60R17 A01) bis A10)
BF1) EF0) K01)
215/55R17
K04)
225/50R17
K04)
Typ(en): ABE / EG-Genehmigung(en):
XU3(A) e6*2001/116*0090*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 53238*06
150 bis 203 Lexus RX300, RX350 225/60R17 A02) bis A10)
BF1)
235/55R17
Typ(en): ABE / EG-Genehmigung(en):
ZA1(EU,M) e6*2007/46*0263*..
ZA1(EU,M)-TMG e13*2007/46*2005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
112 bis 127 Lexus UX 215/55R17 A02) bis A10)
A11) BF1) EF0)
215/60R17
225/55R17
A01) K03)
235/50R17
A01) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
E15J(A) e11*2001/116*0299*..
E15UT(A) e11*2001/116*0305*..
E15UT(A)MS1 e11*2007/46*0167*..
E15UTN(A) e11*2007/46*0019*..
HE15U(A) e11*2007/46*0018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 130 Toyota Auris 205/45R17 A02) bis A10)
(1. Generation) BF1) E58) EF0)
205/50R17
A01) K04)
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 53238 nach §22 StVZO
Nr. : RA-001091-G0-413
Anlage-Nr. : 5
Seite : 3 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 657
Typ(en): ABE / EG-Genehmigung(en):
E15UT(A) e11*2001/116*0305*..
E15UT(A)-TMG e13*2007/46*1718*..
E15UTN(A) e11*2007/46*0019*..
HE15U(A) e11*2007/46*0018*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 bis 97 Toyota Auris 205/45R17 A02) bis A10)
(2. Generation, BF2) E59) E61) EF0)
Ausführungen mit
Mehrlenker-Hinterachse)
Typ(en): ABE / EG-Genehmigung(en):
E15UT(A) e11*2001/116*0305*..
E15UT(A)-TMG e13*2007/46*1718*..
E15UTN(A) e11*2007/46*0019*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
§22 53238*06
(kW) vorne und hinten, ggf. Auflagen
66 bis 73 Toyota Auris 205/45R17 A02) bis A10)
(2. Generation, BF1) E59) E60) EF0)
Ausführungen mit
Verbundlenker-
Hinterachse)
Typ(en): ABE / EG-Genehmigung(en):
T25 e11*2001/116*0196*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 130 Toyota Avensis 205/50R17 A01) bis A10)
(Fahrzeuge vor Facelift BF1) EF0) K63) K65) K66)
2006, ohne
Serienbereifung
215/50R17)
Typ(en): ABE / EG-Genehmigung(en):
T25 e11*2001/116*0196*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 130 Toyota Avensis 205/50R17 A01) bis A10)
(Fahrzeuge ab Facelift BF1) EF0) K63) K65)
2006, mit Serienbereifung
215/50R17)
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 53238 nach §22 StVZO
Nr. : RA-001091-G0-413
Anlage-Nr. : 5
Seite : 4 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 657
Typ(en): ABE / EG-Genehmigung(en):
T27 e11*2001/116*0331*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 112 Toyota Avensis 205/50R17 A02) bis A10)
(Limousine, Kombi) BF1) EF0)
205/55R17
215/50R17
215/55R17
G0Z)
225/50R17
A01) K03)
235/50R17
A01) G0Z) K01) K04)
§22 53238*06
Typ(en): ABE / EG-Genehmigung(en):
AX1T(EU,M) e11*2007/46*3641*..
AX1T(EU,M) e6*2007/46*0264*..
AX1T(EU,M) e6*2007/46*0338*..
AX1T(EU,M)-TMG e13*2007/46*1765*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 112 Toyota C-HR 215/55R17 A01) bis A10)
A11) BF3) EF0) K01) K04)
215/60R17 K91)
225/55R17
Typ(en): ABE / EG-Genehmigung(en):
AX2T(M) e6*2018/858*00294*..
AX2T(M)-TGRE e13*2018/858*00573*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 112 Toyota C-HR 215/60R17 A02) bis A10)
(Frontantrieb) A93a) ECE) A11) BF3)
215/65R17
GMB)
225/55R17
A93a)
225/60R17
GM9)
235/55R17
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 53238 nach §22 StVZO
Nr. : RA-001091-G0-413
Anlage-Nr. : 5
Seite : 5 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 657
Typ(en): ABE / EG-Genehmigung(en):
R1 e11*2001/116*0222*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 100 Toyota Corolla Verso 205/50R17 A01) bis A10)
BF1) K68)
215/50R17
G8T)
Typ(en): ABE / EG-Genehmigung(en):
E15EJ(A) e11*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 97 Toyota Corolla 205/45R17 A02) bis A10)
(Stufenheck) BF1) E67) EF0)
Typ(en): ABE / EG-Genehmigung(en):
§22 53238*06
ZE1HE(EU,M) e6*2007/46*0318*..
ZE1HE(EU,M)-TMG e13*2007/46*2012*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 85 Toyota Corolla 205/45R17 A02) bis A10)
(Schrägheck, Kombi) A93) A11) BF1) EF0)
205/50R17
A93a)
Typ(en): ABE / EG-Genehmigung(en):
XG1TJ(JP,M) e6*2018/858*00186*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
72 bis 112 Toyota Corolla Cross 215/60R17 A02) bis A10)
A11) A93) BF3) EF0)
225/55R17
A01) K03)
235/55R17
A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
XW3(A) e11*2001/116*0264*..
XW3(A) e6*2007/46*0347*..
XW3(A)-TMG e13*2007/46*1956*..
XW4(A) e11*2007/46*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
73 Toyota Prius Plus 205/50R17 A01) bis A10)
A11) BF1) K25) K88)
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 53238 nach §22 StVZO
Nr. : RA-001091-G0-413
Anlage-Nr. : 5
Seite : 6 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 657
Typ(en): ABE / EG-Genehmigung(en):
XA3(A) e6*2001/116*0105*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 130 Toyota RAV4 215/65R17 A02) bis A10)
(ohne N225) BF1) E62) EF0)
Serienverbreiterung,
nur bis EG- 225/60R17
Genehmigungs-Nr.: A01) K01)
e6*2001/116*0105*08)
225/65R17
A01) K01)
235/60R17
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
§22 53238*06
XA3(A) e6*2001/116*0105*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 130 Toyota RAV4 215/65R17 A02) bis A10)
(mit N225) BF1) E62) EF0)
Serienverbreiterung,
nur bis EG- 225/60R17
Genehmigungs-Nr.:
e6*2001/116*0105*08) 225/65R17
235/60R17
Typ(en): ABE / EG-Genehmigung(en):
XA3(A) e6*2001/116*0105*..
XA4 (EU, M) e6*2007/46*0166*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
91 bis 114 Toyota RAV4 215/65R17 A02) bis A10)
(nur Ausführungen ab N225) BF3) E63) EF0)
EG-Genehmigungs-Nr.:
e6*2001/116*0105*09 215/65R17 M+S
bzw.
e6*2007/46*0166*00) 225/65R17
G6X)
235/60R17
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 53238 nach §22 StVZO
Nr. : RA-001091-G0-413
Anlage-Nr. : 5
Seite : 7 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 657
Typ(en): ABE / EG-Genehmigung(en):
AR2 e11*2001/116*0350*..
AR2N e11*2007/46*0117*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
82 bis 108 Toyota Verso 205/50R17 A02) bis A10)
A93a) BF1)
205/55R17
215/50R17
215/55R17
225/50R17
235/50R17
A01) K16) K23) K83)
§22 53238*06
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 53238 nach §22 StVZO
Nr. : RA-001091-G0-413
Anlage-Nr. : 5
Seite : 8 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 657
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
§22 53238*06
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radmutter, Flachbund, beweglich, Gewinde M12x1,5
Anzugsmoment: 110 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radmutter, Flachbund, beweglich, Gewinde M12x1,5
Anzugsmoment: 103 Nm
BF3) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radmutter, Flachbund, beweglich, Gewinde M12x1,5
Anzugsmoment: 120 Nm
E58) Nur zulässig an Fahrzeugausführungen Toyota Auris der 1. Generation. In der
Zulassungsbescheinigung I, Feld D.2, steht an 4. und 5. Stelle im Variantenschlüssel '15'.
E59) Nur zulässig an Fahrzeugausführungen Toyota Auris der 2. Generation. In der
Zulassungsbescheinigung I, Feld D.2, steht an 4. und 5. Stelle im Variantenschlüssel '18'.
E60) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse.
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 53238 nach §22 StVZO
Nr. : RA-001091-G0-413
Anlage-Nr. : 5
Seite : 9 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 657
E61) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse.
E62) Nur zulässig an Fahrzeugausführungen bis EG-Genehmigungs-Nr. e6*2001/116*0105*08
E63) Nur zulässig an Fahrzeugausführungen ab EG-Genehmigungs-Nr. e6*2001/116*0105*09
bzw. e6*2007/46*0166*00
E67) Beim Typ E15EJ(a) nur zulässig ab EG-Genehmigungs-Nr. e11*2001/116*0304*09.
ECE) Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-
Kombination nur zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist
(z. B. EU-Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
§22 53238*06
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G0Z) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/55R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G6X) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/65R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G8T) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/50R17 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GM9) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/50R19,
225/55R18, 245/40R20 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
GMB) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/50R19,
225/55R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 53238 nach §22 StVZO
Nr. : RA-001091-G0-413
Anlage-Nr. : 5
Seite : 10 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 657
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
§22 53238*06
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum Schweller
komplett umzulegen.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K63) An Achse 2 ist die ins Radhaus ragende Stoßfängerkante auf eine Restbreite von 10 mm,
von Oberkante bis 150 mm nach unten zu kürzen.
K65) An Achse 1 ist im Schwellerbereich der ins Radhaus ragende Kunststoffinnenkotflügel im
Bereich von 100 mm von innen nach außen und 150 mm von unten nach oben
auszuschneiden. Die Wirksamkeit dieser Maßnahmen kann durch Kreisfahrten überprüft
werden.
K66) An Achse 1 ist die Ausbuchtung des Kunststoff-Innenkotflügels im Bereich der
Stoßfängeroberkante nach innen warm einzuformen oder auszuschneiden.
K68) An Achse 2 sind zur Gewährleistung einer ausreichenden Freigängigkeit folgende
Maßnahmen erforderlich:
• die vordere Radhauskante ist im Bereich von 150 bis 400 mm oberhalb Schwellerkante
umzulegen,
• im Übergangsbereich zum hinteren Stoßfänger ist der Spreiznietbefestigungspunkt
komplett vom Halter zu entfernen,
• der Stoßfänger ist in der Führungsnut zu verkleben,
• die ins Radhaus ragende Kante des hinteren Stoßfängers ist auf Restbreite von ca. 3 mm zu
kürzen,
• die Radhauskante ist im Übergangsbereich nach außen zu formen.
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 53238 nach §22 StVZO
Nr. : RA-001091-G0-413
Anlage-Nr. : 5
Seite : 11 / 11
Auftraggeber : Superior Industries Leichtmetallräder Germany
GmbH
Teiletyp : VEC 657
K83) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen, sind folgende Maßnahmen
erforderlich.
• die Radhausausschnittkante ist im Bereich von 45-Grad vor und hinter der umzulegen,
• der Kunststoffinnenkotflügel ist in diesem Bereich hinter die umgelegte Kante zu klemmen
und zusätzlich im Bereich hinter der Radmitte warm einzuformen,
• der dort befindliche Kunststoffniet ist zu entfernen.
K88) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• die Befestigungsschrauben an den Blechlaschen im Bereich 20° vor und 20° hinter der
Radmitte sind zu entfernen,
• die Radhauskante und die Blechlaschen sind im oben genannten Bereich umzulegen,
• der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter die
umgelegte Radhauskante zu klemmen.
K91) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
§22 53238*06
gewährleisten sind folgende Maßnahmen erforderlich:
• der Kunststoffverbreiterung ist im Bereich 45 Grad vor bis 45 Grad hinter Radmitte auf
eine Restbreite von 10 mm zu kürzen,
• die Blech Radhauskante ist entsprechend der gekürzten Kunststoffverbreiterung
umzulegen (auch im Bereich von 45 Grad vor bis 45 Grad hinter der Radmitte).
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage 5 mit den Seiten 1-11 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ VEC 657 des Auftraggebers Superior Industries Leichtmetallräder Germany GmbH
Geschäftsstelle Essen, 15.01.2025
Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 53238*06
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:23.10.2024
