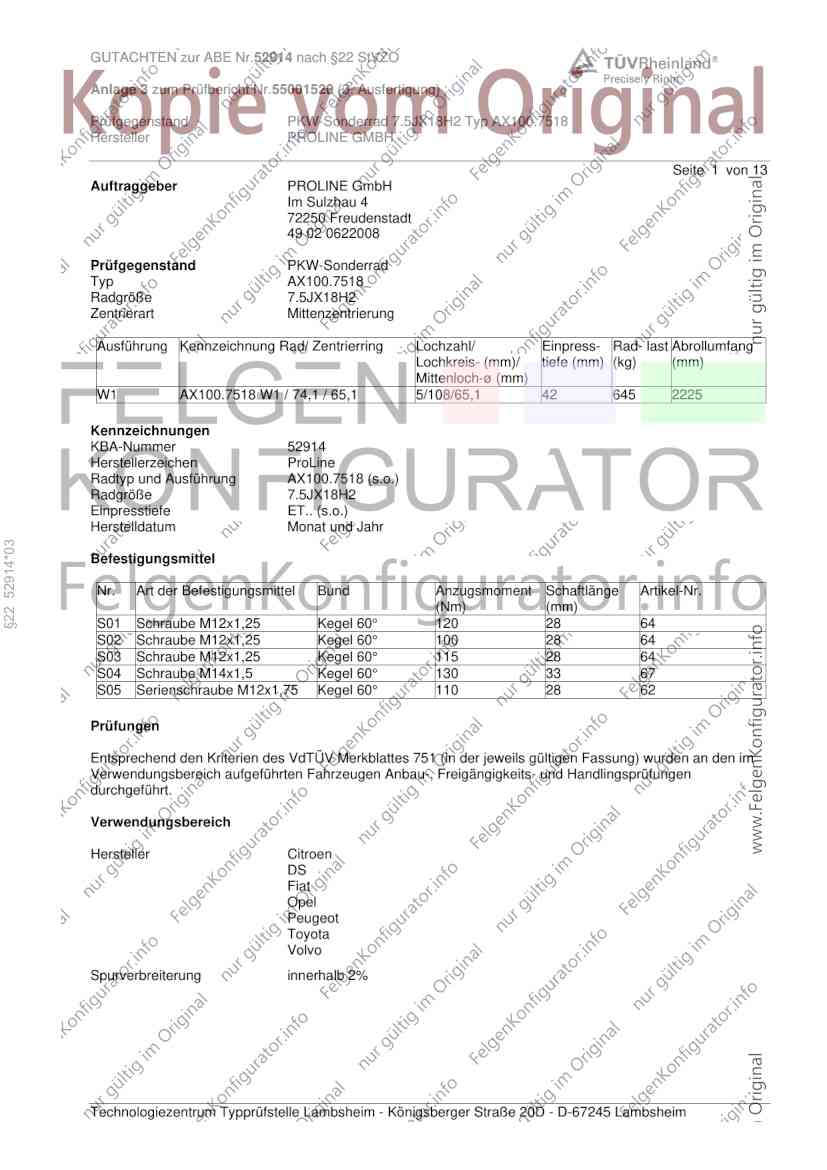

GUTACHTEN zur ABE Nr.52914 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55001520 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ AX100.7518
Hersteller PROLINE GMBH
Seite 1 von 13
Auftraggeber PROLINE GmbH
Im Sulzhau 4
72250 Freudenstadt
49 02 0622008
Prüfgegenstand PKW-Sonderrad
Typ AX100.7518
Radgröße 7.5JX18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
W1 AX100.7518 W1 / 74,1 / 65,1 5/108/65,1 42 645 2225
Kennzeichnungen
KBA-Nummer 52914
Herstellerzeichen ProLine
Radtyp und Ausführung AX100.7518 (s.o.)
Radgröße 7.5JX18H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 52914*03
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M12x1,25 Kegel 60° 120 28 64
S02 Schraube M12x1,25 Kegel 60° 100 28 64
S03 Schraube M12x1,25 Kegel 60° 115 28 64
S04 Schraube M14x1,5 Kegel 60° 130 33 67
S05 Serienschraube M12x1,75 Kegel 60° 110 28 62
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Citroen
DS
Fiat
Opel
Peugeot
Toyota
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

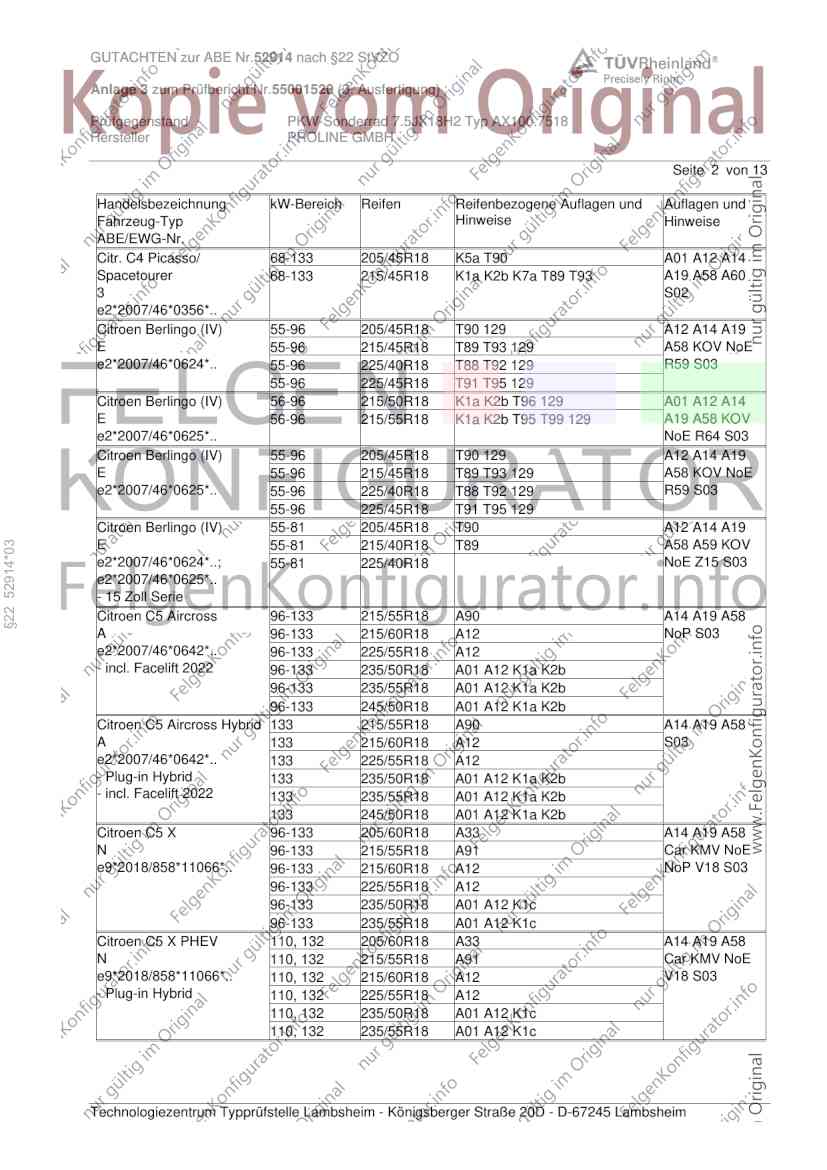

GUTACHTEN zur ABE Nr.52914 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55001520 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ AX100.7518
Hersteller PROLINE GMBH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citr. C4 Picasso/ 68-133 205/45R18 K5a T90 A01 A12 A14
Spacetourer 68-133 215/45R18 K1a K2b K7a T89 T93 A19 A58 A60
3 S02
e2*2007/46*0356*..
Citroen Berlingo (IV) 55-96 205/45R18 T90 129 A12 A14 A19
E 55-96 215/45R18 T89 T93 129 A58 KOV NoE
e2*2007/46*0624*.. 55-96 225/40R18 T88 T92 129 R59 S03
55-96 225/45R18 T91 T95 129
Citroen Berlingo (IV) 56-96 215/50R18 K1a K2b T96 129 A01 A12 A14
E 56-96 215/55R18 K1a K2b T95 T99 129 A19 A58 KOV
e2*2007/46*0625*.. NoE R64 S03
Citroen Berlingo (IV) 55-96 205/45R18 T90 129 A12 A14 A19
E 55-96 215/45R18 T89 T93 129 A58 KOV NoE
e2*2007/46*0625*.. 55-96 225/40R18 T88 T92 129 R59 S03
55-96 225/45R18 T91 T95 129
Citroen Berlingo (IV) 55-81 205/45R18 T90 A12 A14 A19
E 55-81 215/40R18 T89 A58 A59 KOV
§22 52914*03
e2*2007/46*0624*..; 55-81 225/40R18 NoE Z15 S03
e2*2007/46*0625*..
- 15 Zoll Serie
Citroen C5 Aircross 96-133 215/55R18 A90 A14 A19 A58
A 96-133 215/60R18 A12 NoP S03
e2*2007/46*0642*.. 96-133 225/55R18 A12
- incl. Facelift 2022 96-133 235/50R18 A01 A12 K1a K2b
96-133 235/55R18 A01 A12 K1a K2b
96-133 245/50R18 A01 A12 K1a K2b
Citroen C5 Aircross Hybrid 133 215/55R18 A90 A14 A19 A58
A 133 215/60R18 A12 S03
e2*2007/46*0642*.. 133 225/55R18 A12
- Plug-in Hybrid 133 235/50R18 A01 A12 K1a K2b
- incl. Facelift 2022 133 235/55R18 A01 A12 K1a K2b
133 245/50R18 A01 A12 K1a K2b
Citroen C5 X 96-133 205/60R18 A33 A14 A19 A58
N 96-133 215/55R18 A91 Car KMV NoE
e9*2018/858*11066*.. 96-133 215/60R18 A12 NoP V18 S03
96-133 225/55R18 A12
96-133 235/50R18 A01 A12 K1c
96-133 235/55R18 A01 A12 K1c
Citroen C5 X PHEV 110, 132 205/60R18 A33 A14 A19 A58
N 110, 132 215/55R18 A91 Car KMV NoE
e9*2018/858*11066*.. 110, 132 215/60R18 A12 V18 S03
- Plug-in Hybrid 110, 132 225/55R18 A12
110, 132 235/50R18 A01 A12 K1c
110, 132 235/55R18 A01 A12 K1c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

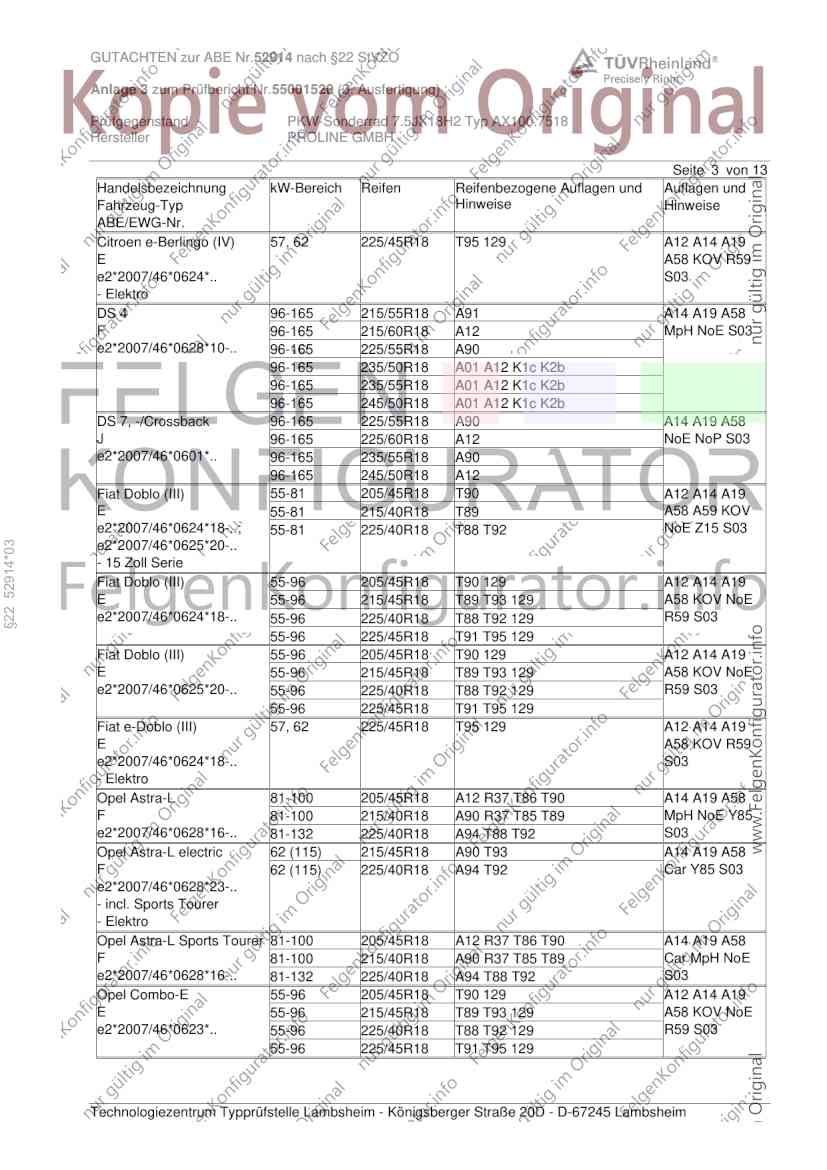

GUTACHTEN zur ABE Nr.52914 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55001520 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ AX100.7518
Hersteller PROLINE GMBH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen e-Berlingo (IV) 57, 62 225/45R18 T95 129 A12 A14 A19
E A58 KOV R59
e2*2007/46*0624*.. S03
- Elektro
DS 4 96-165 215/55R18 A91 A14 A19 A58
F 96-165 215/60R18 A12 MpH NoE S03
e2*2007/46*0628*10-.. 96-165 225/55R18 A90
96-165 235/50R18 A01 A12 K1c K2b
96-165 235/55R18 A01 A12 K1c K2b
96-165 245/50R18 A01 A12 K1c K2b
DS 7, -/Crossback 96-165 225/55R18 A90 A14 A19 A58
J 96-165 225/60R18 A12 NoE NoP S03
e2*2007/46*0601*.. 96-165 235/55R18 A90
96-165 245/50R18 A12
Fiat Doblo (III) 55-81 205/45R18 T90 A12 A14 A19
E 55-81 215/40R18 T89 A58 A59 KOV
e2*2007/46*0624*18-..; 55-81 225/40R18 T88 T92 NoE Z15 S03
e2*2007/46*0625*20-..
§22 52914*03
- 15 Zoll Serie
Fiat Doblo (III) 55-96 205/45R18 T90 129 A12 A14 A19
E 55-96 215/45R18 T89 T93 129 A58 KOV NoE
e2*2007/46*0624*18-.. 55-96 225/40R18 T88 T92 129 R59 S03
55-96 225/45R18 T91 T95 129
Fiat Doblo (III) 55-96 205/45R18 T90 129 A12 A14 A19
E 55-96 215/45R18 T89 T93 129 A58 KOV NoE
e2*2007/46*0625*20-.. 55-96 225/40R18 T88 T92 129 R59 S03
55-96 225/45R18 T91 T95 129
Fiat e-Doblo (III) 57, 62 225/45R18 T95 129 A12 A14 A19
E A58 KOV R59
e2*2007/46*0624*18-.. S03
- Elektro
Opel Astra-L 81-100 205/45R18 A12 R37 T86 T90 A14 A19 A58
F 81-100 215/40R18 A90 R37 T85 T89 MpH NoE Y85
e2*2007/46*0628*16-.. 81-132 225/40R18 A94 T88 T92 S03
Opel Astra-L electric 62 (115) 215/45R18 A90 T93 A14 A19 A58
F 62 (115) 225/40R18 A94 T92 Car Y85 S03
e2*2007/46*0628*23-..
- incl. Sports Tourer
- Elektro
Opel Astra-L Sports Tourer 81-100 205/45R18 A12 R37 T86 T90 A14 A19 A58
F 81-100 215/40R18 A90 R37 T85 T89 Car MpH NoE
e2*2007/46*0628*16-.. 81-132 225/40R18 A94 T88 T92 S03
Opel Combo-E 55-96 205/45R18 T90 129 A12 A14 A19
E 55-96 215/45R18 T89 T93 129 A58 KOV NoE
e2*2007/46*0623*.. 55-96 225/40R18 T88 T92 129 R59 S03
55-96 225/45R18 T91 T95 129
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

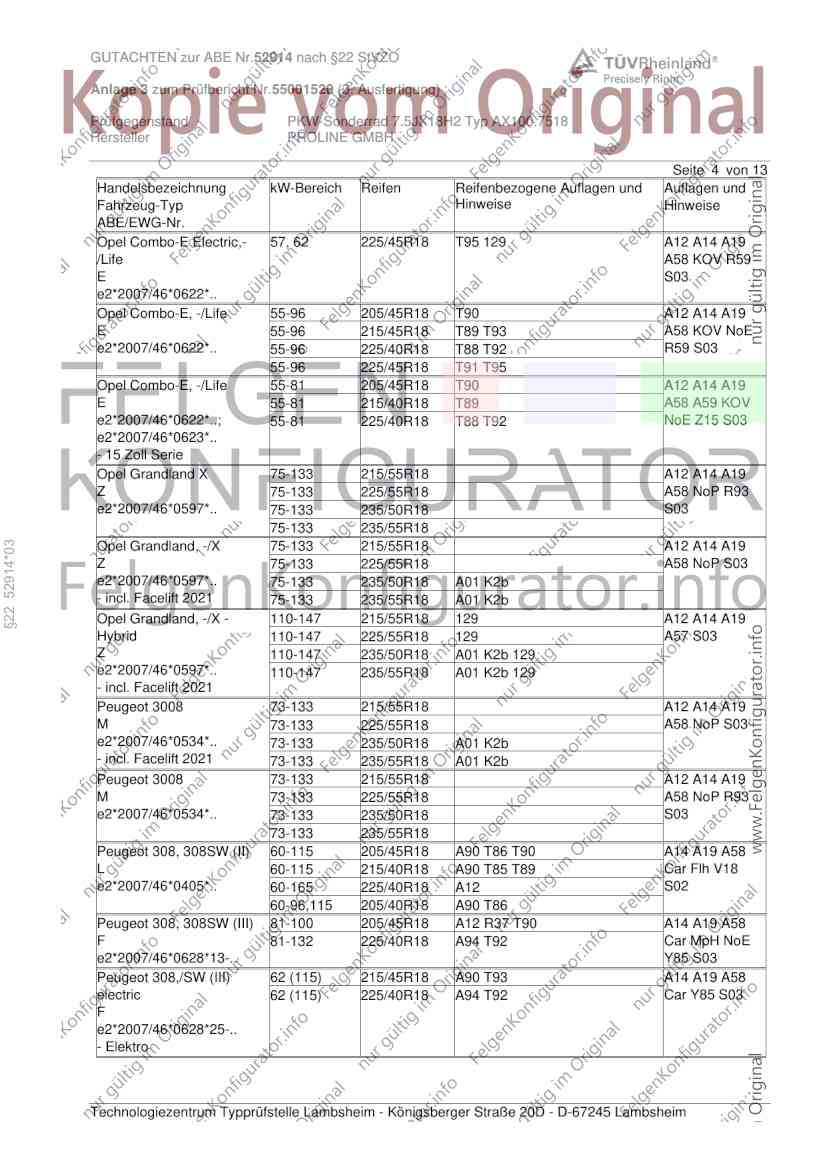

GUTACHTEN zur ABE Nr.52914 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55001520 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ AX100.7518
Hersteller PROLINE GMBH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Combo-E Electric,- 57, 62 225/45R18 T95 129 A12 A14 A19
/Life A58 KOV R59
E S03
e2*2007/46*0622*..
Opel Combo-E, -/Life 55-96 205/45R18 T90 A12 A14 A19
E 55-96 215/45R18 T89 T93 A58 KOV NoE
e2*2007/46*0622*.. 55-96 225/40R18 T88 T92 R59 S03
55-96 225/45R18 T91 T95
Opel Combo-E, -/Life 55-81 205/45R18 T90 A12 A14 A19
E 55-81 215/40R18 T89 A58 A59 KOV
e2*2007/46*0622*..; 55-81 225/40R18 T88 T92 NoE Z15 S03
e2*2007/46*0623*..
- 15 Zoll Serie
Opel Grandland X 75-133 215/55R18 A12 A14 A19
Z 75-133 225/55R18 A58 NoP R93
e2*2007/46*0597*.. 75-133 235/50R18 S03
75-133 235/55R18
Opel Grandland, -/X 75-133 215/55R18 A12 A14 A19
§22 52914*03
Z 75-133 225/55R18 A58 NoP S03
e2*2007/46*0597*.. 75-133 235/50R18 A01 K2b
- incl. Facelift 2021 75-133 235/55R18 A01 K2b
Opel Grandland, -/X - 110-147 215/55R18 129 A12 A14 A19
Hybrid 110-147 225/55R18 129 A57 S03
Z 110-147 235/50R18 A01 K2b 129
e2*2007/46*0597*.. 110-147 235/55R18 A01 K2b 129
- incl. Facelift 2021
Peugeot 3008 73-133 215/55R18 A12 A14 A19
M 73-133 225/55R18 A58 NoP S03
e2*2007/46*0534*.. 73-133 235/50R18 A01 K2b
- incl. Facelift 2021 73-133 235/55R18 A01 K2b
Peugeot 3008 73-133 215/55R18 A12 A14 A19
M 73-133 225/55R18 A58 NoP R93
e2*2007/46*0534*.. 73-133 235/50R18 S03
73-133 235/55R18
Peugeot 308, 308SW (II) 60-115 205/45R18 A90 T86 T90 A14 A19 A58
L 60-115 215/40R18 A90 T85 T89 Car Flh V18
e2*2007/46*0405*.. 60-165 225/40R18 A12 S02
60-96,115 205/40R18 A90 T86
Peugeot 308, 308SW (III) 81-100 205/45R18 A12 R37 T90 A14 A19 A58
F 81-132 225/40R18 A94 T92 Car MpH NoE
e2*2007/46*0628*13-.. Y85 S03
Peugeot 308,/SW (III) 62 (115) 215/45R18 A90 T93 A14 A19 A58
electric 62 (115) 225/40R18 A94 T92 Car Y85 S03
F
e2*2007/46*0628*25-..
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

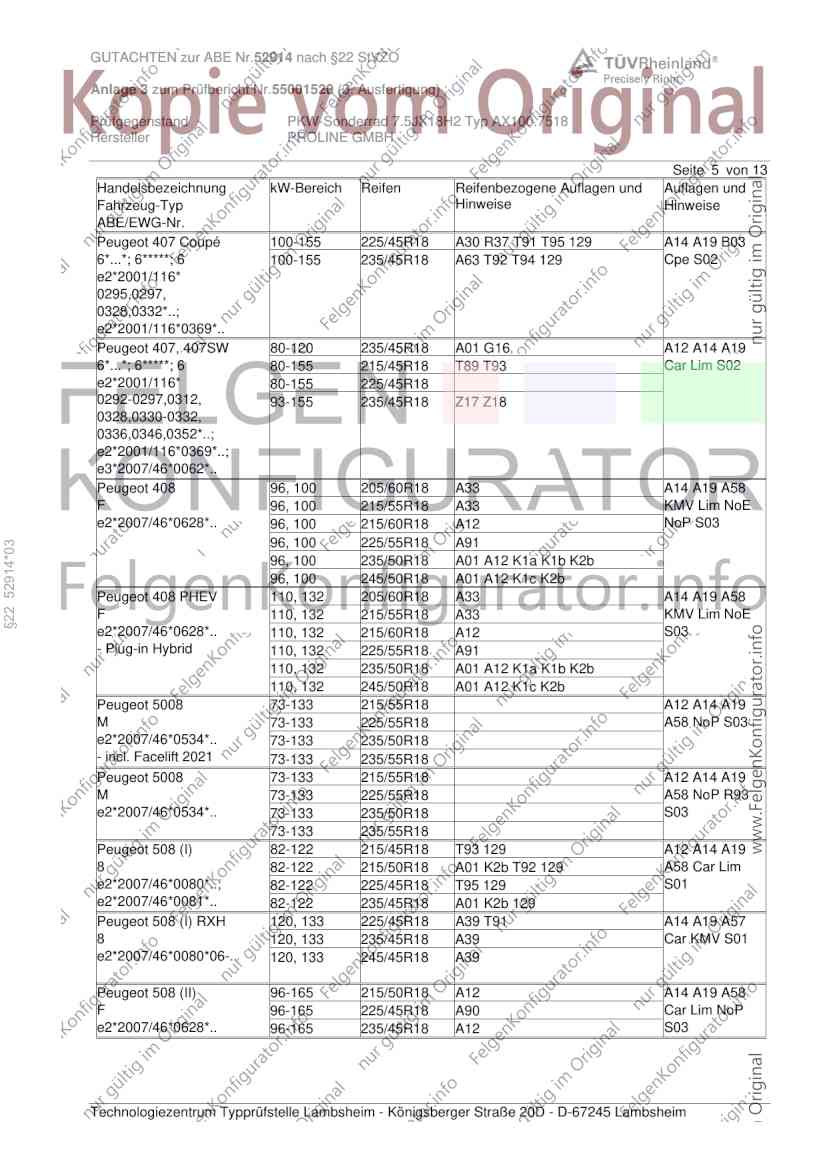

GUTACHTEN zur ABE Nr.52914 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55001520 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ AX100.7518
Hersteller PROLINE GMBH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot 407 Coupé 100-155 225/45R18 A30 R37 T91 T95 129 A14 A19 B03
6*...*; 6*****; 6 100-155 235/45R18 A63 T92 T94 129 Cpe S02
e2*2001/116*
0295,0297,
0328,0332*..;
e2*2001/116*0369*..
Peugeot 407, 407SW 80-120 235/45R18 A01 G16 A12 A14 A19
6*...*; 6*****; 6 80-155 215/45R18 T89 T93 Car Lim S02
e2*2001/116* 80-155 225/45R18
0292-0297,0312, 93-155 235/45R18 Z17 Z18
0328,0330-0332,
0336,0346,0352*..;
e2*2001/116*0369*..;
e3*2007/46*0062*..
Peugeot 408 96, 100 205/60R18 A33 A14 A19 A58
F 96, 100 215/55R18 A33 KMV Lim NoE
e2*2007/46*0628*.. 96, 100 215/60R18 A12 NoP S03
96, 100 225/55R18 A91
§22 52914*03
96, 100 235/50R18 A01 A12 K1a K1b K2b
96, 100 245/50R18 A01 A12 K1c K2b
Peugeot 408 PHEV 110, 132 205/60R18 A33 A14 A19 A58
F 110, 132 215/55R18 A33 KMV Lim NoE
e2*2007/46*0628*.. 110, 132 215/60R18 A12 S03
- Plug-in Hybrid 110, 132 225/55R18 A91
110, 132 235/50R18 A01 A12 K1a K1b K2b
110, 132 245/50R18 A01 A12 K1c K2b
Peugeot 5008 73-133 215/55R18 A12 A14 A19
M 73-133 225/55R18 A58 NoP S03
e2*2007/46*0534*.. 73-133 235/50R18
- incl. Facelift 2021 73-133 235/55R18
Peugeot 5008 73-133 215/55R18 A12 A14 A19
M 73-133 225/55R18 A58 NoP R93
e2*2007/46*0534*.. 73-133 235/50R18 S03
73-133 235/55R18
Peugeot 508 (I) 82-122 215/45R18 T93 129 A12 A14 A19
8 82-122 215/50R18 A01 K2b T92 129 A58 Car Lim
e2*2007/46*0080*..; 82-122 225/45R18 T95 129 S01
e2*2007/46*0081*.. 82-122 235/45R18 A01 K2b 129
Peugeot 508 (I) RXH 120, 133 225/45R18 A39 T91 A14 A19 A57
8 120, 133 235/45R18 A39 Car KMV S01
e2*2007/46*0080*06-.. 120, 133 245/45R18 A39
Peugeot 508 (II) 96-165 215/50R18 A12 A14 A19 A58
F 96-165 225/45R18 A90 Car Lim NoP
e2*2007/46*0628*.. 96-165 235/45R18 A12 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

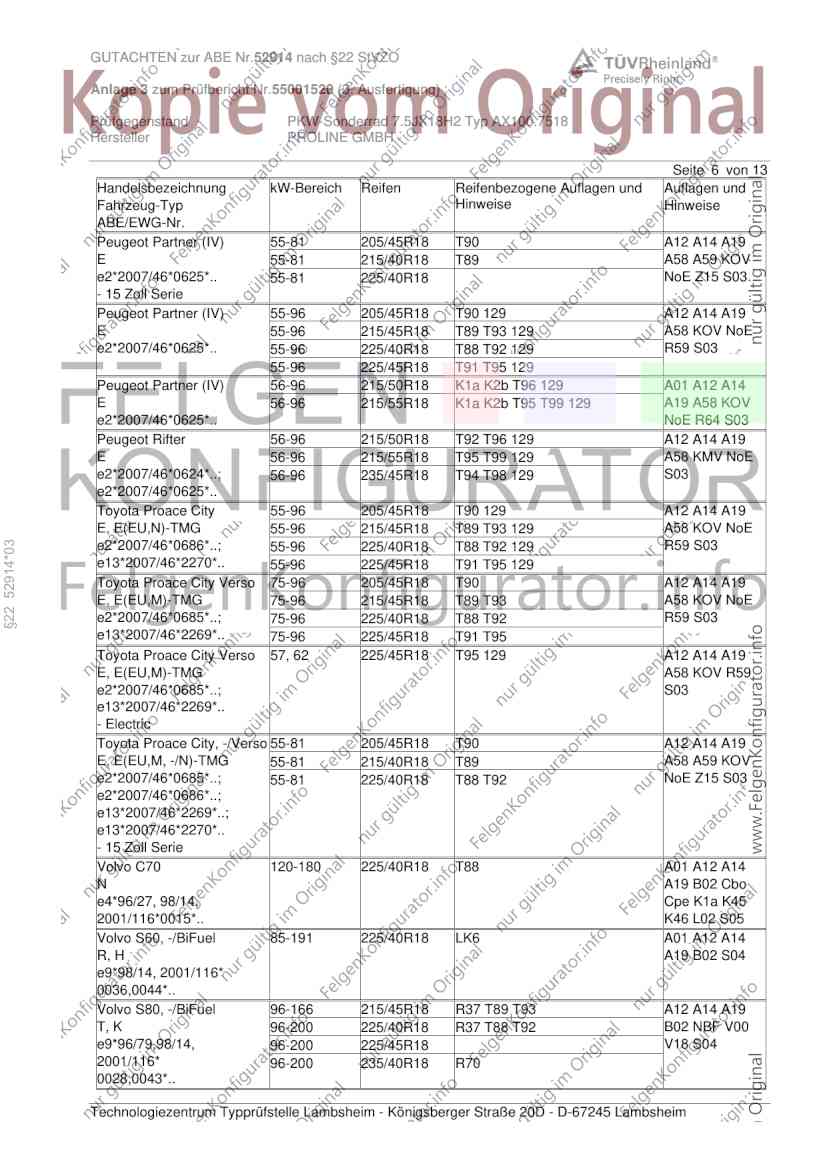

GUTACHTEN zur ABE Nr.52914 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55001520 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ AX100.7518
Hersteller PROLINE GMBH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot Partner (IV) 55-81 205/45R18 T90 A12 A14 A19
E 55-81 215/40R18 T89 A58 A59 KOV
e2*2007/46*0625*.. 55-81 225/40R18 NoE Z15 S03
- 15 Zoll Serie
Peugeot Partner (IV) 55-96 205/45R18 T90 129 A12 A14 A19
E 55-96 215/45R18 T89 T93 129 A58 KOV NoE
e2*2007/46*0625*.. 55-96 225/40R18 T88 T92 129 R59 S03
55-96 225/45R18 T91 T95 129
Peugeot Partner (IV) 56-96 215/50R18 K1a K2b T96 129 A01 A12 A14
E 56-96 215/55R18 K1a K2b T95 T99 129 A19 A58 KOV
e2*2007/46*0625*.. NoE R64 S03
Peugeot Rifter 56-96 215/50R18 T92 T96 129 A12 A14 A19
E 56-96 215/55R18 T95 T99 129 A58 KMV NoE
e2*2007/46*0624*..; 56-96 235/45R18 T94 T98 129 S03
e2*2007/46*0625*..
Toyota Proace City 55-96 205/45R18 T90 129 A12 A14 A19
E, E(EU,N)-TMG 55-96 215/45R18 T89 T93 129 A58 KOV NoE
e2*2007/46*0686*..; 55-96 225/40R18 T88 T92 129 R59 S03
§22 52914*03
e13*2007/46*2270*.. 55-96 225/45R18 T91 T95 129
Toyota Proace City Verso 75-96 205/45R18 T90 A12 A14 A19
E, E(EU,M)-TMG 75-96 215/45R18 T89 T93 A58 KOV NoE
e2*2007/46*0685*..; 75-96 225/40R18 T88 T92 R59 S03
e13*2007/46*2269*.. 75-96 225/45R18 T91 T95
Toyota Proace City Verso 57, 62 225/45R18 T95 129 A12 A14 A19
E, E(EU,M)-TMG A58 KOV R59
e2*2007/46*0685*..; S03
e13*2007/46*2269*..
- Electric
Toyota Proace City, -/Verso 55-81 205/45R18 T90 A12 A14 A19
E, E(EU,M, -/N)-TMG 55-81 215/40R18 T89 A58 A59 KOV
e2*2007/46*0685*..; 55-81 225/40R18 T88 T92 NoE Z15 S03
e2*2007/46*0686*..;
e13*2007/46*2269*..;
e13*2007/46*2270*..
- 15 Zoll Serie
Volvo C70 120-180 225/40R18 T88 A01 A12 A14
N A19 B02 Cbo
e4*96/27, 98/14, Cpe K1a K45
2001/116*0015*.. K46 L02 S05
Volvo S60, -/BiFuel 85-191 225/40R18 LK6 A01 A12 A14
R, H A19 B02 S04
e9*98/14, 2001/116*
0036,0044*..
Volvo S80, -/BiFuel 96-166 215/45R18 R37 T89 T93 A12 A14 A19
T, K 96-200 225/40R18 R37 T88 T92 B02 NBF V00
e9*96/79,98/14, 96-200 225/45R18 V18 S04
2001/116* 96-200 235/40R18 R70
0028,0043*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52914 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55001520 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ AX100.7518
Hersteller PROLINE GMBH

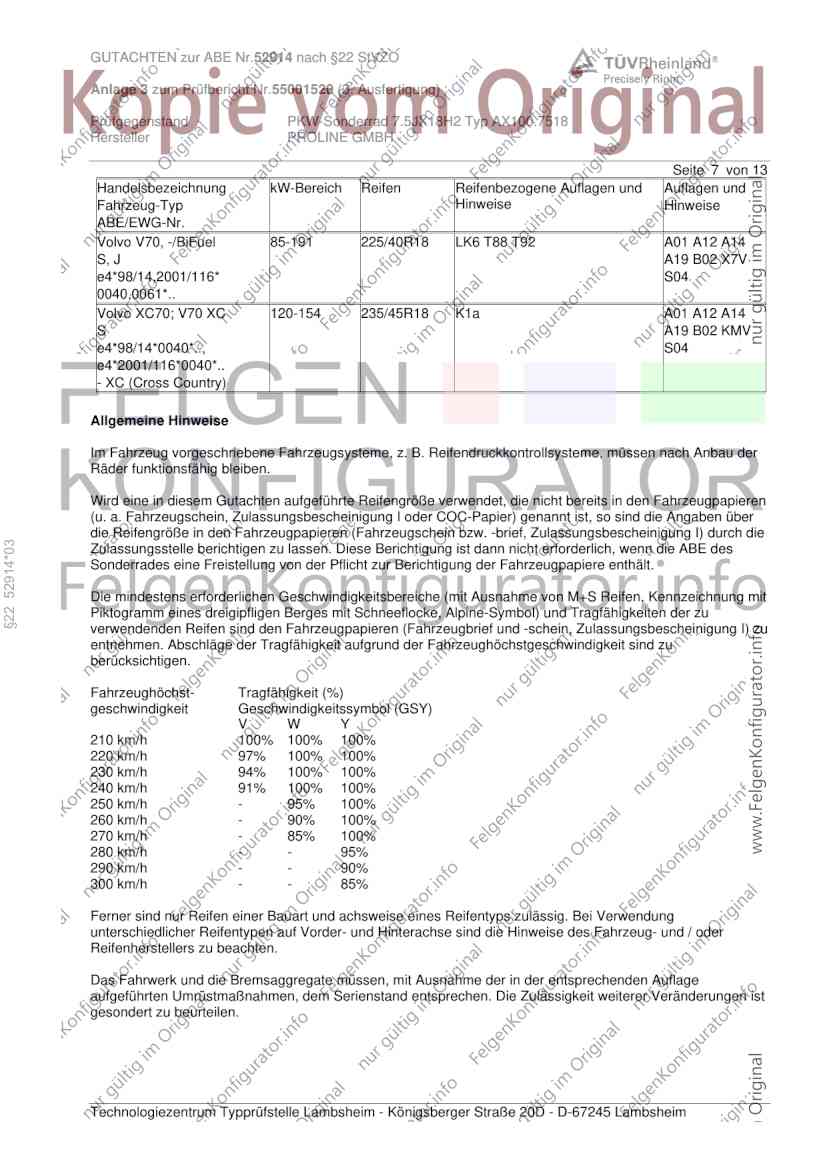

Seite 7 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V70, -/BiFuel 85-191 225/40R18 LK6 T88 T92 A01 A12 A14
S, J A19 B02 X7V
e4*98/14,2001/116* S04
0040,0061*..
Volvo XC70; V70 XC 120-154 235/45R18 K1a A01 A12 A14
S A19 B02 KMV
e4*98/14*0040*.., S04
e4*2001/116*0040*..
- XC (Cross Country)
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
§22 52914*03
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52914 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55001520 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ AX100.7518
Hersteller PROLINE GMBH

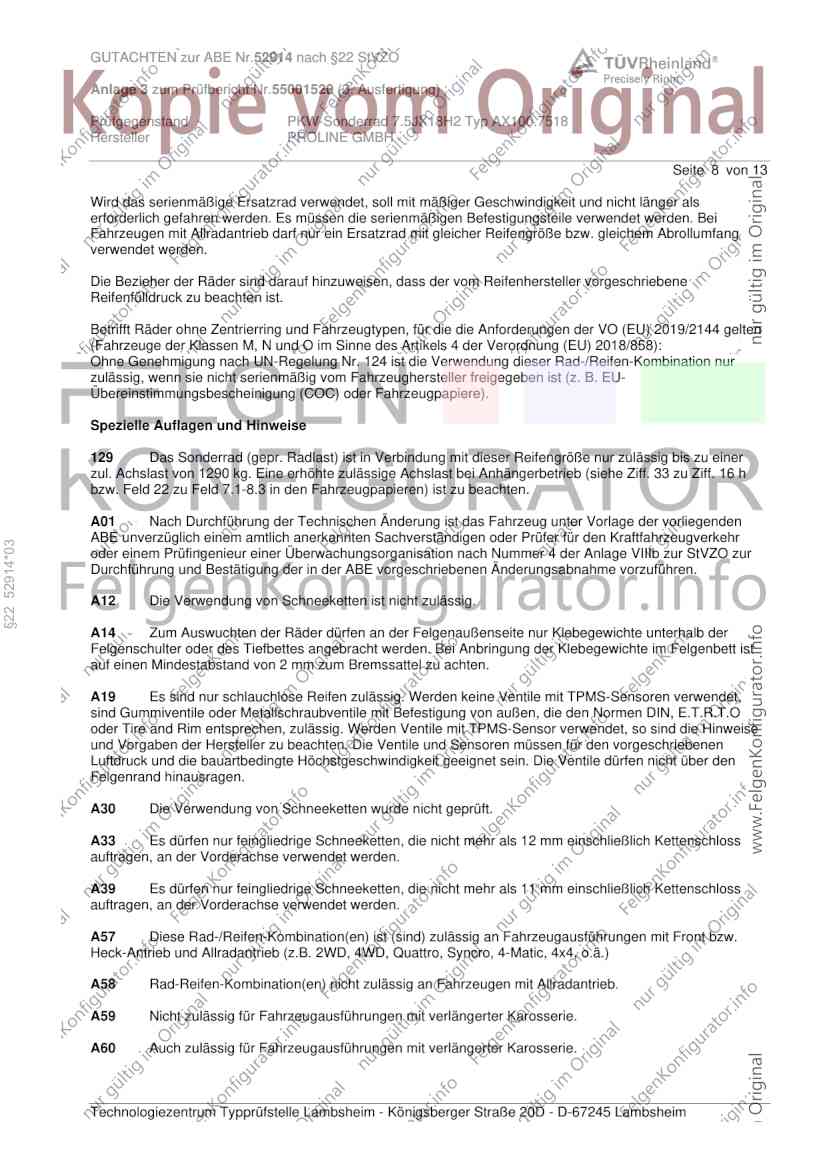

Seite 8 von 13
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
§22 52914*03
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52914 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55001520 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ AX100.7518
Hersteller PROLINE GMBH

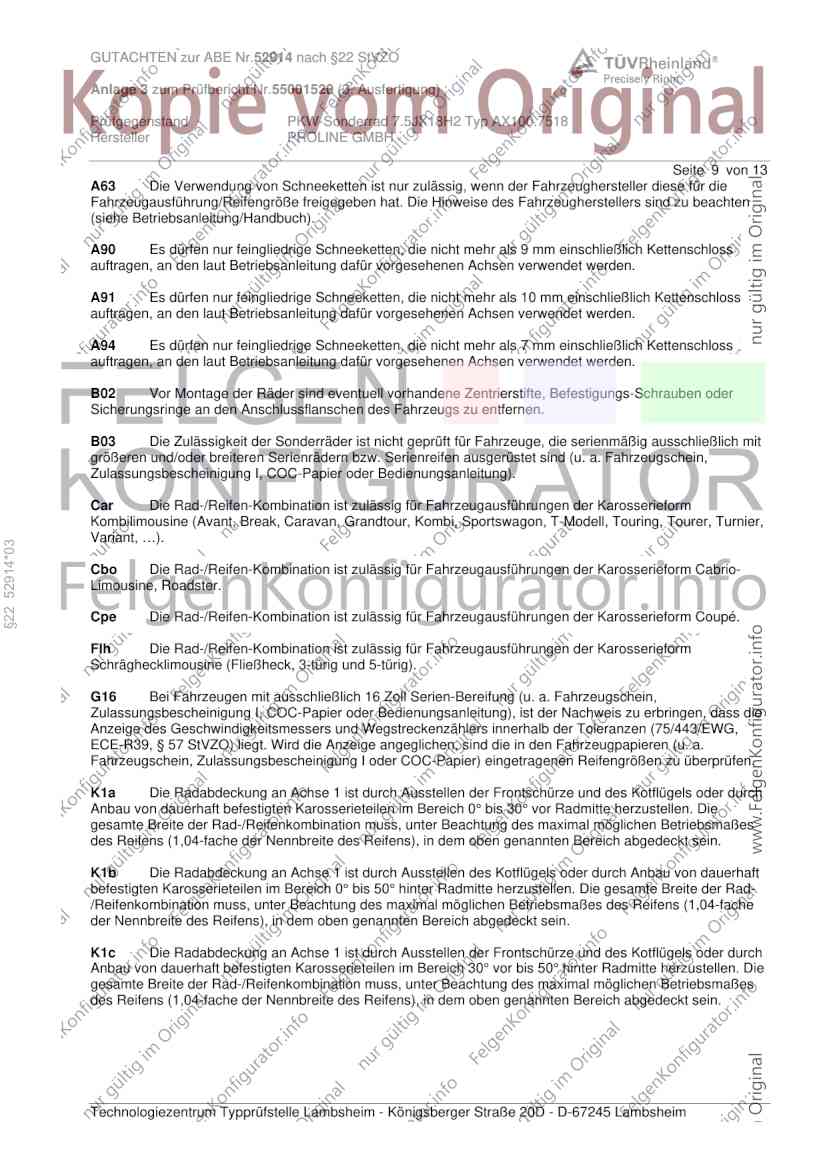

Seite 9 von 13
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu beachten
(siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
§22 52914*03
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52914 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55001520 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ AX100.7518
Hersteller PROLINE GMBH

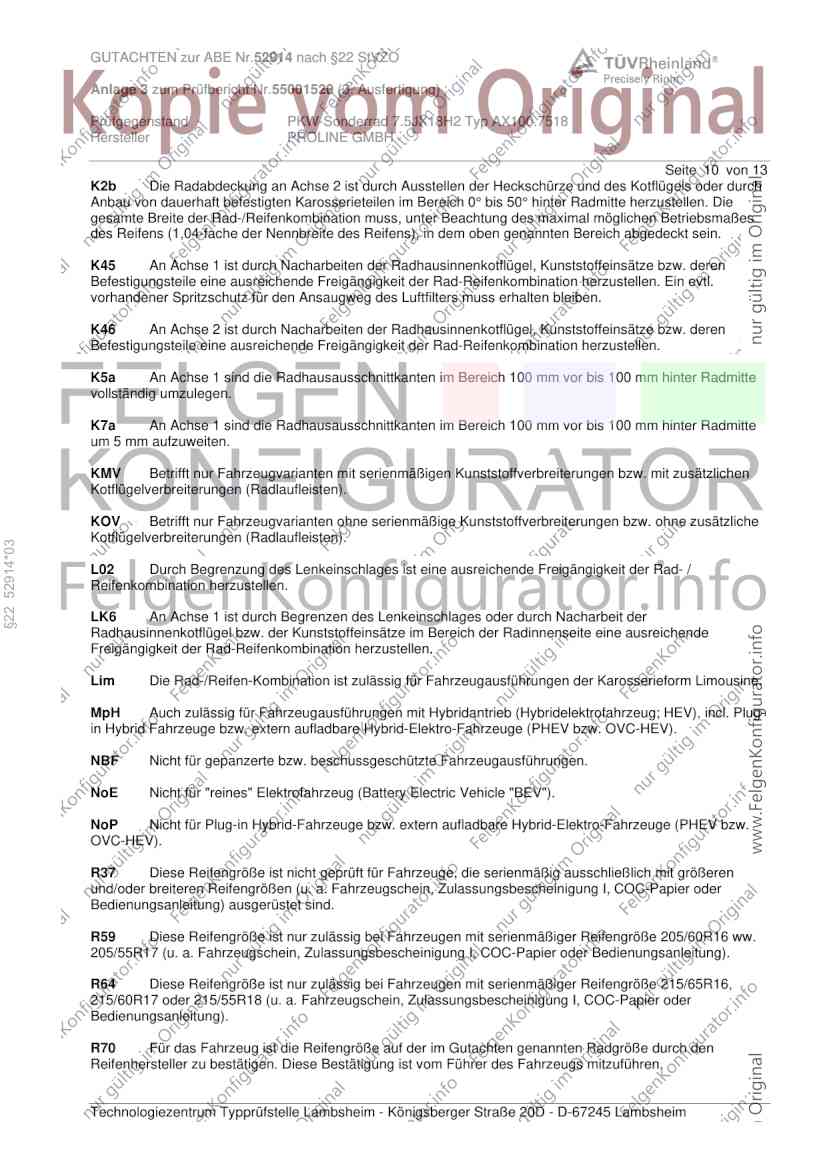

Seite 10 von 13
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
§22 52914*03
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16 ww.
205/55R17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/65R16,
215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52914 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55001520 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ AX100.7518
Hersteller PROLINE GMBH

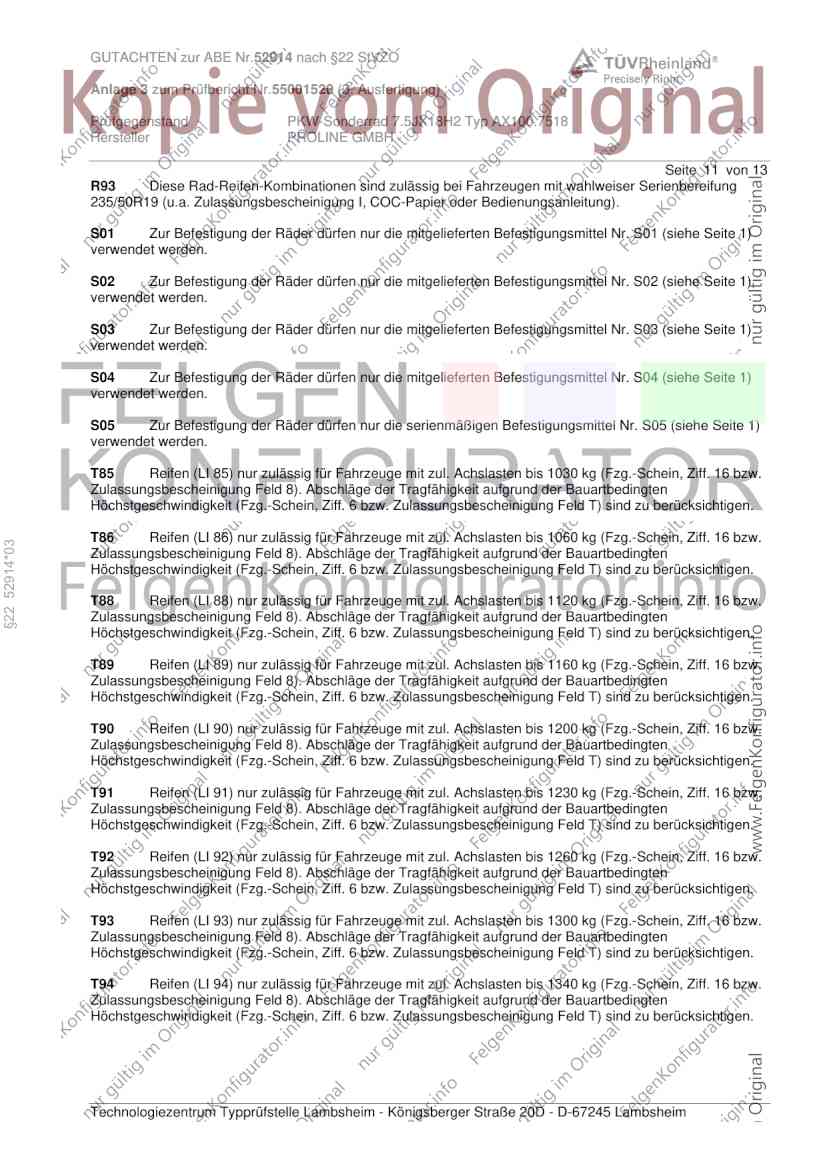

Seite 11 von 13
R93 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit wahlweiser Serienbereifung
235/50R19 (u.a. Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16 bzw.
§22 52914*03
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52914 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55001520 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ AX100.7518
Hersteller PROLINE GMBH

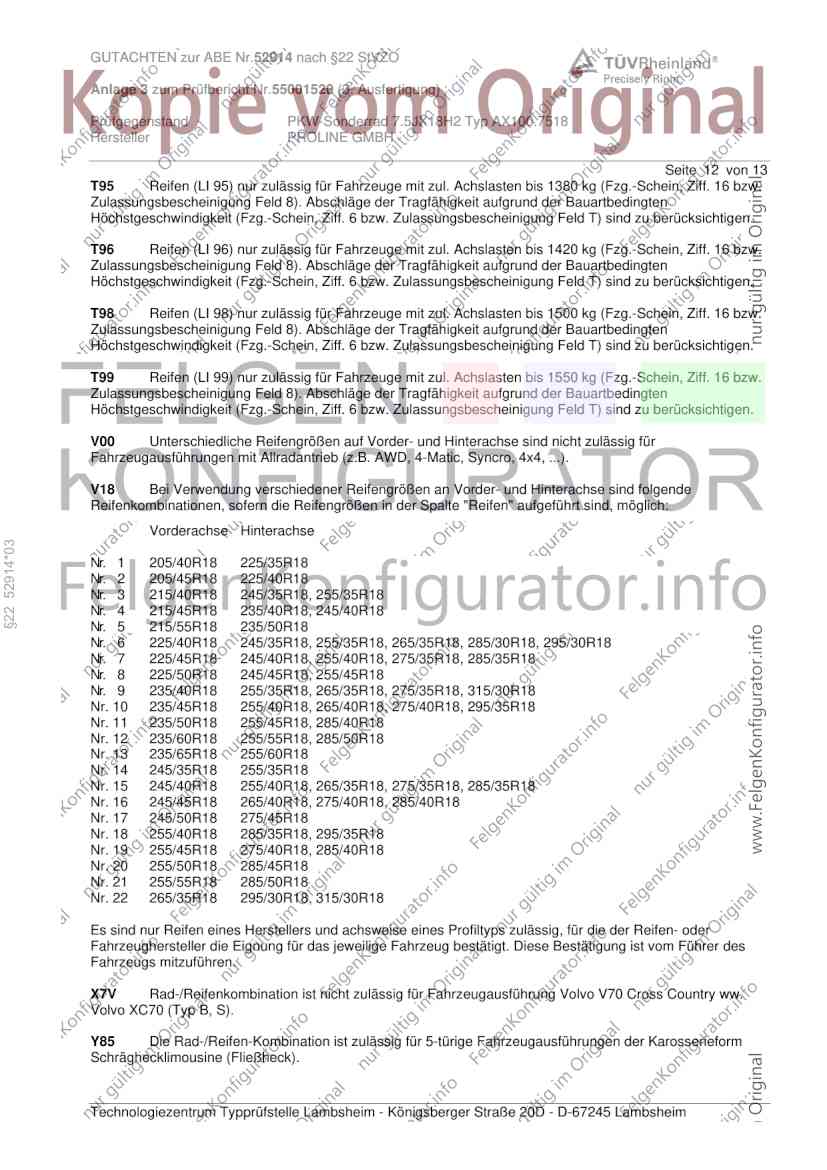

Seite 12 von 13
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
§22 52914*03
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 215/55R18 235/50R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18, 255/45R18
Nr. 9 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 235/60R18 255/55R18, 285/50R18
Nr. 13 235/65R18 255/60R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country ww.
Volvo XC70 (Typ B, S).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.52914 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr.55001520 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5JX18H2 Typ AX100.7518
Hersteller PROLINE GMBH

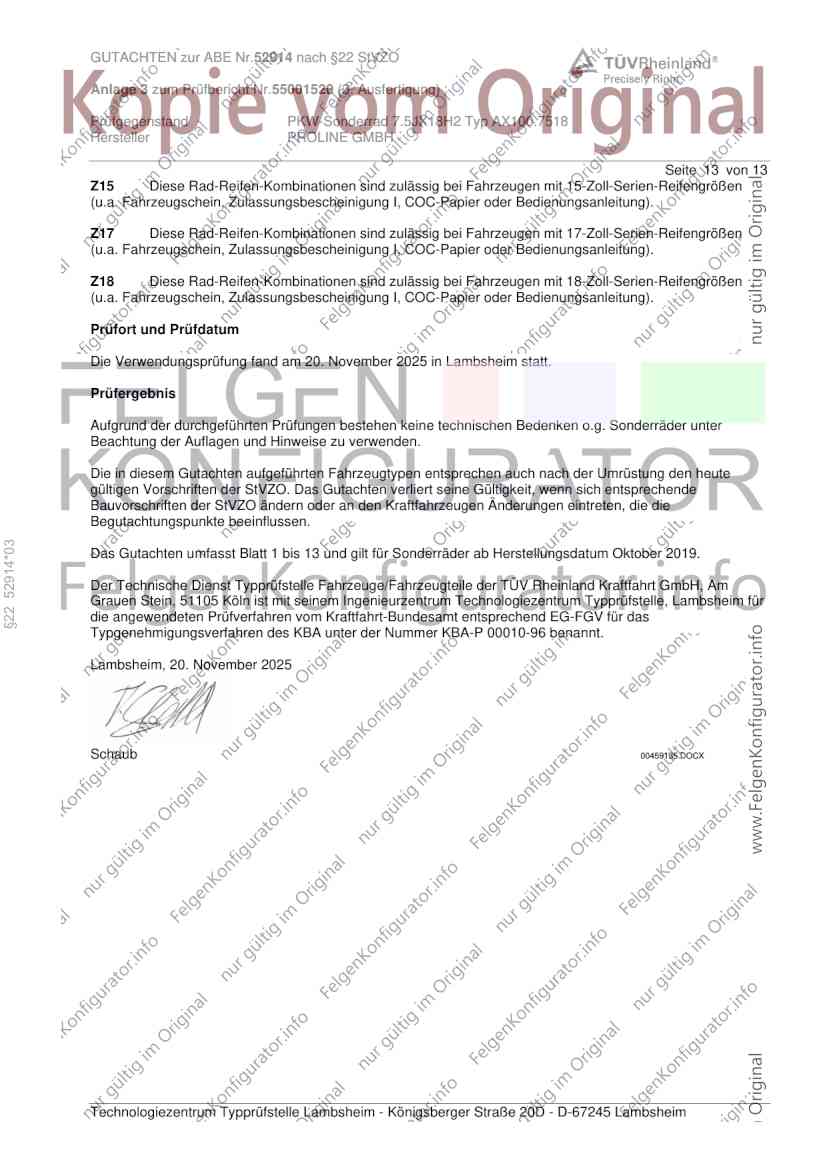

Seite 13 von 13
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. November 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
§22 52914*03
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Oktober 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. November 2025
Schaub Pohl 00459135.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 52914*03
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
